矿山井下全站仪导线测量提高精度的有效策略研究

提高矿山井下全站仪导线测量精度的方法探讨作者：武雨亮来源：《中国化工贸易·中旬刊》2018年第06期摘要：全站仪导线测量法是目前矿山开采过程中，最常见的测量方法之一。

相对于其他的测量方法，全站仪导线测量法，能够很好提高矿山测量的精确度；其次全站仪导线测量法，对测量环境的要求较为简单，还可以很好地减少工作人员测量过程中的工作量。

但是利用全站仪导线测量法，在矿山测量过程中，也具有一定的局限性，其测量精度还需要进一步的提升。

接下来本文在研究过程中，就对全站仪导线测量法进行研究，看看怎样才能更好的提高矿山测量的精确度。

关键词：矿山测量；全站仪导线法；完善措施当下全站仪导线测量法，在矿山测量过程中，得到了广泛的应用。

相较于目前矿山测量的技术来看，全站仪导线测量法具有诸多的优点。

利用全站仪导线法进行矿山测量，能够测量出多种不同的矿山数据。

不仅可以测量角度，也可以测量距离，同时可以将测量的数据导入相应的数据处理的软件，能够提高后期信息处理的效率。

其次，在矿山井下测量过程中，利用全站仪导线法可以测量出测量目标的三维坐标，极大的提高了矿山测量的效率。

因此，全站仪矿山测量法在矿山测量中发挥了重要作用。

1 常见的导线测量方法分析1.1 坐标测量法全站仪可以同时对矿山进行距离和角度的测量，全站仪测量出的数据可以导入不同的测量软件中，方便测量人员进行进一步的设置。

最终可以得出目标地点的平面坐标和三维坐标。

由此可见，利用全站仪导线测量方法，可以很好地提高矿山测量工作的效率。

但是这种测量方法所得出来的三维坐标，精确度较低。

后期测量人员很难在检查过程中，发现自己出现的错误。

利用全站仪导线所测量出的水平角度和垂直角度，也与实际角度存在一定的差别。

因此在利用全站仪导线测量法，测量导线坐标时，需要慎重选择。

1.2 距离测量法在矿山测量过程中，要测量出导线的边角距，以及其他各个角度的大小。

利用全站仪导线法进行测量，很难满足相应的精确度标准。

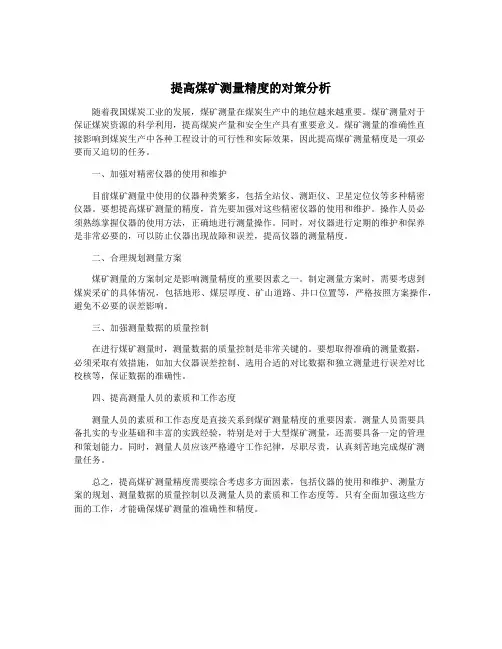

提高煤矿测量精度的对策分析随着我国煤炭工业的发展，煤矿测量在煤炭生产中的地位越来越重要。

煤矿测量对于保证煤炭资源的科学利用，提高煤炭产量和安全生产具有重要意义。

煤矿测量的准确性直接影响到煤炭生产中各种工程设计的可行性和实际效果，因此提高煤矿测量精度是一项必要而又迫切的任务。

一、加强对精密仪器的使用和维护目前煤矿测量中使用的仪器种类繁多，包括全站仪、测距仪、卫星定位仪等多种精密仪器。

要想提高煤矿测量的精度，首先要加强对这些精密仪器的使用和维护。

操作人员必须熟练掌握仪器的使用方法，正确地进行测量操作。

同时，对仪器进行定期的维护和保养是非常必要的，可以防止仪器出现故障和误差，提高仪器的测量精度。

二、合理规划测量方案煤矿测量的方案制定是影响测量精度的重要因素之一。

制定测量方案时，需要考虑到煤炭采矿的具体情况，包括地形、煤层厚度、矿山道路、井口位置等，严格按照方案操作，避免不必要的误差影响。

三、加强测量数据的质量控制在进行煤矿测量时，测量数据的质量控制是非常关键的。

要想取得准确的测量数据，必须采取有效措施，如加大仪器误差控制、选用合适的对比数据和独立测量进行误差对比校核等，保证数据的准确性。

四、提高测量人员的素质和工作态度测量人员的素质和工作态度是直接关系到煤矿测量精度的重要因素。

测量人员需要具备扎实的专业基础和丰富的实践经验，特别是对于大型煤矿测量，还需要具备一定的管理和策划能力。

同时，测量人员应该严格遵守工作纪律，尽职尽责，认真刻苦地完成煤矿测量任务。

总之，提高煤矿测量精度需要综合考虑多方面因素，包括仪器的使用和维护、测量方案的规划、测量数据的质量控制以及测量人员的素质和工作态度等。

只有全面加强这些方面的工作，才能确保煤矿测量的准确性和精度。

提高矿山井下全站仪导线测量精度的有效方法发布时间：2021-06-29T10:45:46.383Z 来源：《基层建设》2021年第6期作者：刘章良[导读] 摘要：随着测绘技术的发展，使得全站仪开始应用于矿山井下测量工作之中，但是井下环境等影响因素的存在，使得测量精准度受到一定的影响，因此，需要对提高全站仪导线测量精度的方法进行详细研究。

玉溪矿业有限公司云南玉溪 653405 摘要：随着测绘技术的发展，使得全站仪开始应用于矿山井下测量工作之中，但是井下环境等影响因素的存在，使得测量精准度受到一定的影响，因此，需要对提高全站仪导线测量精度的方法进行详细研究。

本文从以下方面进行详细阐述。

关键词：矿上井下；全站仪导线测量；精准度；提升方法前言由于技术的不断发展，使得全站仪对传统测量方式进行有效替代，虽然其优势相对明显，但受到影响因素的限制，其测量质量和准确性也会降低，如何提高全站仪测量的精准性成为全新的课题之一。

此次研究对丰富全站仪测量方面知识具有理论性意义。

一、全站仪特点简述对全站仪来讲，先进性是其突出特点之一，不但能够对多种常规仪器的测量项目进行有效执行，还具备较高的自动化水平，在对其进行实际操作时，其能够自动计算其坐标、水平高差等。

同时，其能够对施工放样操作进行有效执行，并详细记录所产生的数据，从而为工作人员提供重要的数据支撑。

从其工作原理的角度来讲，全站仪与经纬仪比较相似，其特点主要体现在以下方面：第一，从操作方面来讲，在测量水平角以及斜距的时候，全站仪只需要对反射棱角找准一次即可，就可对测试点的高程和平面坐标进行计算所得，同时，对相关的数据信息进行详细的记录；第二，其具有完整的自动化测量系统，在对其进行使用时，将全站仪和外部计算机等设备进行连接，将全站仪的主机当做接口，从而使获取数字、计算以及绘图等一系列过程得以顺利完成；第三，功能强大，数据的有效处理以及计算是全站仪的基本功能，在对其进行应用时，工作人员需要在该功能的基础上，将计算机软件引入其中，这样可以使碎部测量、导线测量以及施工放样等任务得到有效的完成；第四，其具备修改角度观测值的功能，全站仪对双轴补偿系统进行有效配备，这样可以自动化的测量仪器水平轴与竖轴的倾斜误差，从而为测量值的准确性提供保障。

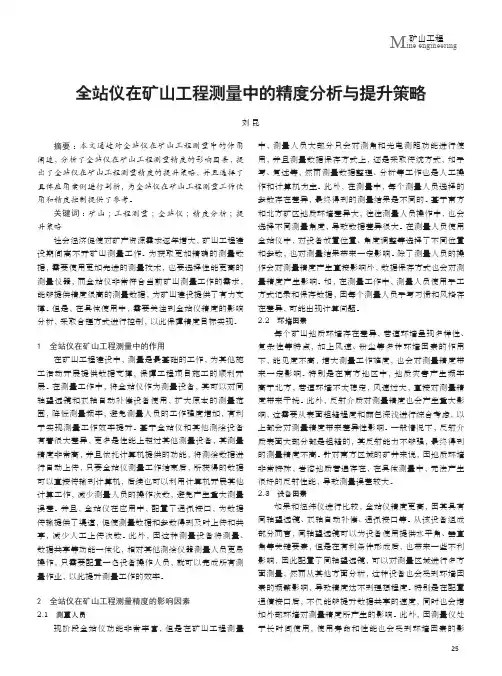

M ine engineering矿山工程全站仪在矿山工程测量中的精度分析与提升策略刘 昆摘要：本文通过对全站仪在矿山工程测量中的作用阐述，分析了全站仪在矿山工程测量精度的影响因素，提出了全站仪在矿山工程测量精度的提升策略，并且选择了具体应用案例进行剖析，为全站仪在矿山工程测量工作使用和精度控制提供了参考。

关键词：矿山；工程测量；全站仪；精度分析；提升策略社会经济促使对矿产资源需求逐年增大，矿山工程建设期间离不开矿山测量工作。

为获取更加精确的测量数据，需要使用更加先进的测量技术，也要选择性能更高的测量仪器，而全站仪非常符合当前矿山测量工作的需求，能够提供精度很高的测量数据，为矿山建设提供了有力支撑。

但是，在具体使用中，需要关注到全站仪精度的影响分析，采取合理方式进行控制，以此保障精度目标实现。

1 全站仪在矿山工程测量中的作用在矿山工程建设中，测量是最基础的工作，为其他施工活动开展提供数据支撑，保障工程项目施工的顺利开展。

在测量工作中，将全站仪作为测量设备，其可以对同轴望远镜和双轴自动补偿设备使用，扩大原本的测量范围，降低测量频率，避免测量人员的工作强度增加，有利于实现测量工作效率提升。

基于全站仪和其他测绘设备有着很大差异，更多是性能上超过其他测量设备，其测量精度非常高，并且依托计算机提供的功能，将测绘数据进行自动上传，只要全站仪测量工作结束后，所获得的数据可以直接传输到计算机，后续也可以利用计算机开展其他计算工作，减少测量人员的操作次数，避免产生重大测量误差。

并且，全站仪在应用中，配置了通讯接口，为数据传输提供了渠道，促使测量数据和参数得到及时上传和共享，减少人工上传次数。

此外，因这种测量设备将测量、数据共享等功能一体化，相对其他测绘仪器测量人员更易操作，只需要配置一名设备操作人员，就可以完成所有测量作业，以此提升测量工作的效率。

2 全站仪在矿山工程测量精度的影响因素2.1 测量人员现阶段全站仪功能非常丰富，但是在矿山工程测量中，测量人员大部分只会对测角和光电测距功能进行使用，并且测量数据保存方式上，还是采取传统方式，如手写、复述等，然而测量数据整理、分析等工作也是人工操作和计算机为主。

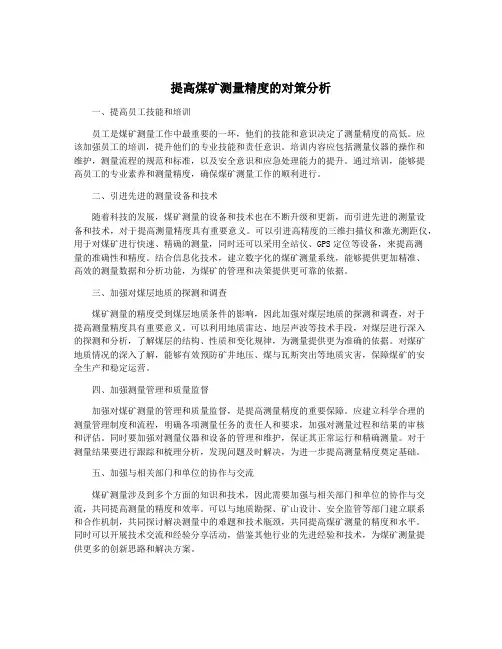

提高煤矿测量精度的对策分析一、提高员工技能和培训员工是煤矿测量工作中最重要的一环，他们的技能和意识决定了测量精度的高低。

应该加强员工的培训，提升他们的专业技能和责任意识。

培训内容应包括测量仪器的操作和维护，测量流程的规范和标准，以及安全意识和应急处理能力的提升。

通过培训，能够提高员工的专业素养和测量精度，确保煤矿测量工作的顺利进行。

二、引进先进的测量设备和技术随着科技的发展，煤矿测量的设备和技术也在不断升级和更新，而引进先进的测量设备和技术，对于提高测量精度具有重要意义。

可以引进高精度的三维扫描仪和激光测距仪，用于对煤矿进行快速、精确的测量，同时还可以采用全站仪、GPS定位等设备，来提高测量的准确性和精度。

结合信息化技术，建立数字化的煤矿测量系统，能够提供更加精准、高效的测量数据和分析功能，为煤矿的管理和决策提供更可靠的依据。

三、加强对煤层地质的探测和调查煤矿测量的精度受到煤层地质条件的影响，因此加强对煤层地质的探测和调查，对于提高测量精度具有重要意义。

可以利用地质雷达、地层声波等技术手段，对煤层进行深入的探测和分析，了解煤层的结构、性质和变化规律，为测量提供更为准确的依据。

对煤矿地质情况的深入了解，能够有效预防矿井地压、煤与瓦斯突出等地质灾害，保障煤矿的安全生产和稳定运营。

四、加强测量管理和质量监督加强对煤矿测量的管理和质量监督，是提高测量精度的重要保障。

应建立科学合理的测量管理制度和流程，明确各项测量任务的责任人和要求，加强对测量过程和结果的审核和评估。

同时要加强对测量仪器和设备的管理和维护，保证其正常运行和精确测量。

对于测量结果要进行跟踪和梳理分析，发现问题及时解决，为进一步提高测量精度奠定基础。

五、加强与相关部门和单位的协作与交流煤矿测量涉及到多个方面的知识和技术，因此需要加强与相关部门和单位的协作与交流，共同提高测量的精度和效率。

可以与地质勘探、矿山设计、安全监管等部门建立联系和合作机制，共同探讨解决测量中的难题和技术瓶颈，共同提高煤矿测量的精度和水平。

工 业 技 术
பைடு நூலகம்
２ ０ １ ３ 年 第２ ８ 期Ｉ 科技创新与应用

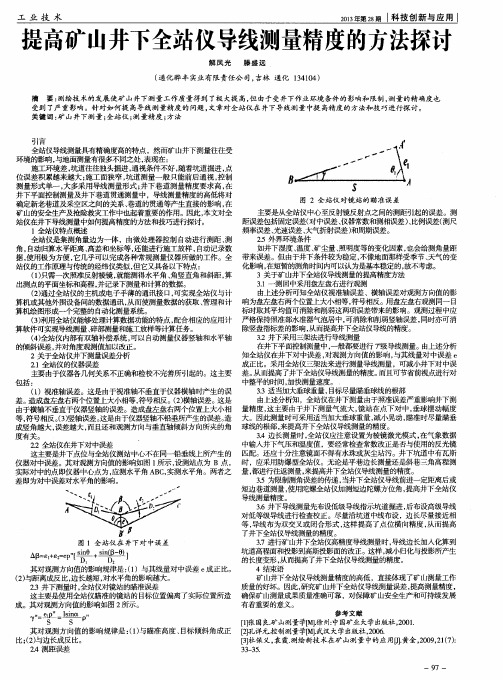

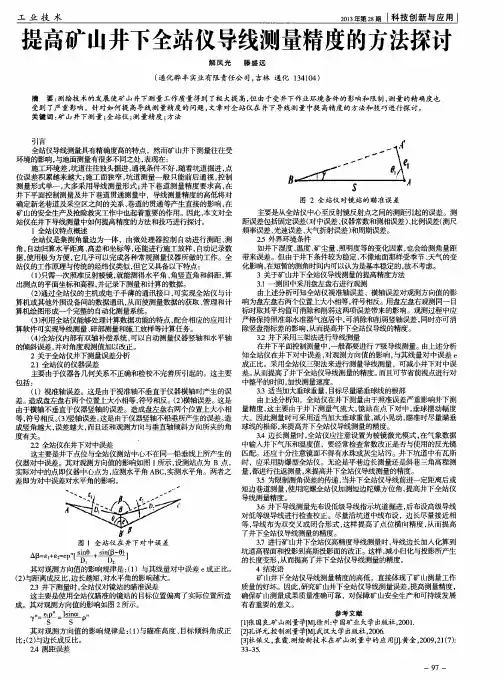

提高矿山井下全站仪导线测量精度的方法探讨
解 凤 光 滕 盛远
（ 通化骅丰 实业有限责任公 司 ， 吉林 通化 １ ３ ４ １ ０ ４ ）
摘 要： 测 绘技 术 的 发展 使 矿 山 井 下测 量 工作 质 量得 到 了极 大提 高 ， 但 由 于受 井 下作 业 环境 条件 的影 响和 限制 ， 测量 的 精 确度 也 受到 了严 重影 响 。针 对 如何 提 高导 线测 量 精度 的 问题 ， 文 章对 全 站仪 在 井下 导线 测 量 中提 高精 度 的 方法 和技 巧 进行 探 讨 。 关键 词 ： 矿 山井 下测 量 ； 全站 仪 ； 测量 精度 ； 方 法
引言
全站仪导线测量具有精确度高的特点 ，然而矿 山井下测量往往受 环境 的影响 ， 与地 面测量有 很多不 同之处 ， 表现 在 ： 施工环境差， 坑道往往独头掘进 ， 通视条件不好 ， 随着坑道掘进， 点 位误差积累越来越大； 施工面狭窄 ， 坑道测量一般只能前后通视 ， 控制 测量形式单一 ， 大多采用导线测量形式 ； 井下巷道测量精度要求高， 在 井下平面控制测量及井下巷道贯通测量中，导线测量精度的高低将对 图 ２ 全站 仪 对镜 站 的 瞄准 误 差 确定新老巷道及采空区之间的关系、 巷道的贯通等产生直接的影响， 在 矿山的安全生产及抢险救灾工作中也起着重要的作用。因此 ， 本文对全 主要是从全站仪中心至反射镜反射｜ 之间的测距引起 的误差。测 距误 差包括 固定 误差（ 对 中误 差 、 仪器常数和 测相误差 ） 、 比例误 差（ 测尺 站仪在井下导线测量中如何提高精度的方法和技巧进行探讨。 １全站仪特 ・ 概述 频率 误差 、 光速误差 、 大 气折射误 差 ） 和周 期误差 。 全站仪是集测角量边为一体 ，由微处理器控制 自动进行测距 、 测 ２ ． ５外界 环境条 件 如井 下湿度 、 温度 、 矿尘 量 、 照 明度等 的变化 因素 ， 也会给 测角量 距 角， 自动归算水平距离、 高差和坐标等， 还能进行施工放样， 自动记录数 不像地 面那样 受季节 、 天气 的变 据， 使用极为方便 ， 它几乎可以完成各种常规测量仪器所做的工作。全 带来误 差 。但 由于井下 条件较 为稳定 ， 化影 响 ， 在 短暂 的测角 时间 内可以认为是基 本稳定 的 ， 故不 考虑 。 站仪的工作原理与传统的经纬仪类似， 但它又具备以下特点： ３关于矿 山井下全站 仪导线测量 的提高精度 方法 （ １ ） 只需一次照准反射棱镜， 就能测得水平角、 角竖直角和斜距 ， 算 出测点的平面坐标和高程 ， 并记录下测量和计算的数据。 ３ ． １一测 回中采用盘 左盘右进 行观测 由上 述分析可 知全站仪 视准轴 误差 、横 轴误差 对观测 方 向值 的影 （ ２ ） 通过全站仪的主机或电子手薄的通讯接 口， 可实现全站仪与计 大小 相等 ， 符号相反 。用盘左 盘右观测 同一 目 算机或其他外围设备间的数据通讯 ， 从而使测量数据的获取 、 管理和计 响为盘 左盘右两个 位置 Ｅ 算机 绘 图形 成—个完 整 的 自动化测量 系统 。 标时取其平均值可消除和削弱这两项误差带来 的影响。观测过程中应 可消除和削弱竖轴误差， 同时亦可消 （ ３ ） 利用全站仪能够处理计算数据功能的特点 ， 配合相应的应用计 严格保持照准部水准器气泡居 中， 除竖盘 指标 差的影 响 ， 从 而提高井下 全站仪导线 的精度 。 算软件可实现导线测量、 碎部测量和施工放样等计算任务。 （ ４ ） 全站仪内部有双轴补偿系统 ， 可以 自动测量仪器竖轴和水平轴 ３ ． ２井下采 用三架法进 行导线测量 在井下 平面控制测 量中 ， 一般 都要 进行 ７ ， 级 导线测量 。由上述分 析 的倾 斜误差 ， 并 对角 度观 测值加 以改正 。 知全站仪在井下对 中误差， 对观测方向值的影响， 与其线量对 中误差 ｅ ２关于全站仪井下测量误差分析 ２ ． １全站仪 的仪器误 差 成正 比。采用全 站仪三 架法来进 行测量 导线测量 ，可减 小井下 对 中误 从 而提高 了井 下全站仪 导线测量 的精 度 。 而且可节省前 视点进行 对 主要由于仪器各几何关系不正确和检校不完善所引起的。这主要 差。 中整平 的时间 ， 加快测量速 度 。 包括 ： ３ ． ３适 当加 大垂球重量 ， 目 标 尽量 瞄垂 球线 的根部 （ １ ）视准轴误差。这是由于视准轴不垂直于仪器横轴时产生的误 由上述 分析知 ，全 站仪在 井下测 量 由于照 准误差 严重影 响井下 测 差。 造 成盘左盘 右两个位 置上大小 相等 ， 符号相 反 。 （ ２ ） 横 轴误差 。 这是 由于横轴不垂直于仪器竖轴的误差。造成盘左盘右两个位置上大小相 量精度 ， 这主要由于井下测量气流大， 镜站在点下对中， 垂球摆动幅度 减小晃 动 ， 瞄 准时尽量 瞄垂 等， 符号相反。 （ ３ ） 竖轴误差 。 这是由于仪器竖轴不铅垂所产生的误差。 造 大。因此测 量时 可采用适 当加 大垂 球重量 ， 来提高井下全站仪导线测量的精度。 成竖 角越 大 ， 误差越 大 ， 而且 还和 观测方 向与垂 直轴倾 斜方 向所 夹的 角 球线的根部 ， ３ ． ４边长 测量 时 ， 全站 仪应 注意设 置为棱 镜激 光模 式 ， 在 气象 数据 度有关 。 中输 入井 下气压 和温度值 ，要经 常检查 常数改正 是否与 使用 的反 光镜 ２ ． ２全 站仪在井 下对 中误 差 这主要是井 下点位 与全站 仪测 站 中心不 在 同一 铅垂 线上所 产生 的 匹配 。还应 十分注 意镜 面不得有水 珠或灰 尘玷 污。井下 坑道 中有 瓦斯 仪器对中误差。其对观澳 ０ 方向值的影响如图 １ 所示， 设测站点为 Ｂ点， 时，应采用防爆型全站仪。无论是平巷边长测量还是斜巷三角高程测 实际对 中的点 即仪器 中心点 为 ， 应测 水平 角 Ａ Ｂ Ｅ ， 实测水 平角 。两者之 量 ， 都进 行往返测 量 ， 来 提高井下 全站仪导线 测量 的精度 。 ３ ． ５为限制测角 误差 的传递 ， 当井下全 站仪导 线前进 一定距离 后或 差 即为对 中误差 对水平 角的影 响。 短边巷道测量， 使用陀螺全站仪加测短边陀螺方位角， 提高井下全站仪 导线 测量精度 。 ３ ． ６井下导线测 量先布设低 级导线 指示坑 道掘进 ， 后 布设高级 导线 对低 等级导 线进行 检查校 正 。尽量 沿坑道 中线布设 ，边长尽 量接 近相 等， 导线布为双交叉或闭合形式 ， 这样提高了点位横 向精度 ， 从而提高 了井 下全站仪 导线测量 的精度 。 ３ ． ７进行矿山井下全站仪高精度导线测量时， 导线边长加入化算到 图 １全站 仪 在 井 下对 中误 差 坑道 高程面和投 影到高斯投影 面 的改正 。这样 ， 减小 归化与投影所 产生 △ ｐ ＝ ８ １ ＋ ８ ２ ＝ ｅ ｐ ＂ 【 ＋ 】 的长度变形， 从而提高了井下全站仪导线测量的精度。 ４结束语 其对观测方 向值的影响规律是 ： （ Ｉ ）与其线量对中误差 ｅ 成正比。 （ ２ ） 与距 离成反 比， 边 长越短 ， 对 水平角 的影响越 大。 矿山井下全站仪导线测量精度的高低 ，直接体现了矿山测量工作 ２ ． ３井下 测量时 ， 全 站仪对镜 站的瞄准 误差 质量的好坏。因此 ， 研究矿山井下全站仪导线测量误差 ， 提高测量精度 ， 这主要是使用全站仪瞄准的镜站的目标位置偏离了实际位置所造 确保 矿山测量 成果 质量准确 可靠 ，对 保障矿 山安全生 产 和可 持续发 展 成。其对观测方向值的影响如图２ 所示。 有着重 要的意义 。

井下全站仪导线测量方法误差成因及优化摘要：随着经济的不断发展，国家对于矿产资源的需求也越来越大。

矿产资源是国家经济发展的资源支持，经济的发展也对矿产资源的开发提出了更高的要求，矿产资源的开采一般都是在矿山上进行的，所以矿产资源需求的增大就要求矿山井下的测量工作要高质量地完成，本身矿山井下的测量环境就比较的差，而且测量时工作面非常的窄，再加上精度比较低，这些问题都影响着矿山井下测量工作的开展，这项工作也影响着矿产资源的开采，进而影响国家经济的发展，全站仪测量技术的引进能够提升矿山井下导线测量工作的精准度，但是仍然存在着一些误差需要不断地去优化。

本文就对井下全站仪导线测量的方法进行研究，分析误差的成因，并提出相关措施进行优化，提升测量的精确性。

关键词：井下全站仪；导线测量方法；误差；优化引言：井下导线测量相较于地面测量来说，难度更大，影响因素更多，井下的环境比较恶劣，潮湿又阴暗，这样在测量的过程中，采光条件就会非常的差，再加上其他因素的影响，会使得导线测量的精确度降低，所以在测量的过程中，经常把检测的位置设在坑道的顶部，并且要摆放成长短不一的高度，这样检测精度能够有所提升，其次坑道的通光条件和工作面的不断变化，使得测量的点位误差也会随着坑道深度的增加而增加，井下导线测量的形式会受到井下施工面积以及通视情况的影响，所以在进行导线测量时一定要按照顺序开展，从低级导线到高级导线，按顺序布设。

一、全站仪在井下导线测量中的实践应用全站仪的工作原理与传统的经纬仪相似，它是由处理器自动控制行测角和距离的，从而有效地探测到被测点的坐标、水平距离等，并且全站仪还可以将探测到的数据进行记录，方便快捷，与普通的测量仪相比，全站仪有自己的独到之处，第一，在测量水平角和垂直角度的时候，只需要用一次反射棱镜，就可以进行高程和平面坐标的计算，而且能够自动记录数据，非常的方便；其次，全站仪在数据传输上非常的方面，能够通过一些通讯接口，连接其他的测量仪器或者设备，能够实现自动化测量技术，提升测量工作的效率，而且全站测量仪还能够和计算机软件相结合，进行施工放样和导线测量的工作；最后，就是全站仪的双轴补偿系统，这个系统能够进行自动测量和自动修正，能够在一定程度上提高井下导线测量的精确性。

ｉ ｎｓ ｔ ｒ ｕ ｍｅ ｎｔ ．
Ｋｅ ｙ ｗｏ ｒ ｄ ｓ ：ｔ ｏ ｔ ａ ｌ ｓ ｔ ａ ｔ ｉ ｏ ｎ ｉ ｎ ｓ ｔ ｕ ｍｅ ｒ ｎ ｔ ； ｅ ｒ ｒ ｏ ｒ ； ｐ ｒ ｅ ｃ ｉ ｓ ｉ ｏ ｎ ； ｃ ｏ ｎ ｄ ｕ ｃ ｔ ｏ ｒ
Ｏ 引 言
全 站 仪 导线 作 为 一 种新 型测 量技 术 ，具有 准 确 度 高 且操 作 简便 等 优 势 ，受 到社 会 各 界 的广 泛 关注 ，但 在 矿 山井 下 运用 时 则会 受 到周 围环境 影 响 ，导致 测 量 结 果有 所 偏 失 。在 矿 山井 下坑 道 多 以独 头 挖进 的方 式 进 行 ，坑 道 越深 入 则点 位误 差 越 大 ，同时 测量 的精 准 度 直 接影 响 巷道 与 采 空 区的关 系 ，甚 至 会 影 响巷 道 的 贯 通 性 ，因 此 在 具 体施 工 中 必须 充 分 了解 施 工 环 境 ， 采取 科学 有效 的措 施提高 井下导线 测量 的精 准度 。
由于矿 山井 下环境特殊 ，全站仪设 备架设 时必须满 足 如下 要求 ：ａ ）对 中处 理全 站 仪 。通 常情 况下 ，在 矿 山井 下 测量 时 将 导线 连接 点 设 置在 巷 道 顶板 处 ，并 在 对 中处 理 中应 用全 站 仪 自带 的光学 对 点器 ，且 为 了避 免 风流 的影 响 ，在对 中时利用 ３ ５ ０ ｇ 的锤球 进行 辅 助作 业 ；ｂ ）对 中处 理棱 镜 。如果 在测 量 中使 用 的是 普通 棱 镜 ，则 工作 人 员必 须 做好 对 中工作 准 备 ，如 果 全 站仪 瞄准后 ，程 序 上并 未 确定 视 点 ，则 必 须保 证 全 站仪 的 稳定 性 ，不得 出现任何旋转 情况 。 全站仪在井 下测量 多受 环境 限制 ，与普通 地面测量 差 异较 大 ，主要 表 现在 如 下方 面 ：ａ １保 证精 确 度具 有 重要 意义 。由于井下施工环 境较差 ，在对 中过程 中边长 长短 存在 明显差异 ，因此 提高精 确度具有 关键 作用 ；ｂ ） 测 量方 法 特点 。在井 下 测 量 中 ，通 常 会 先布 设 低级 导 线 ，对 坑道掘进 进行指导 ，随之布设 高级导线 ，以此对 掘 进工 作进 行 核对 ；ｃ １受作 业 面狭 窄 影 响 ，在 坑 道测 量 时 只能 选择 前 后通 视 的 方法 ，且 测 量 控制 方 式 也 以 导线 测量方 式为主闭 。

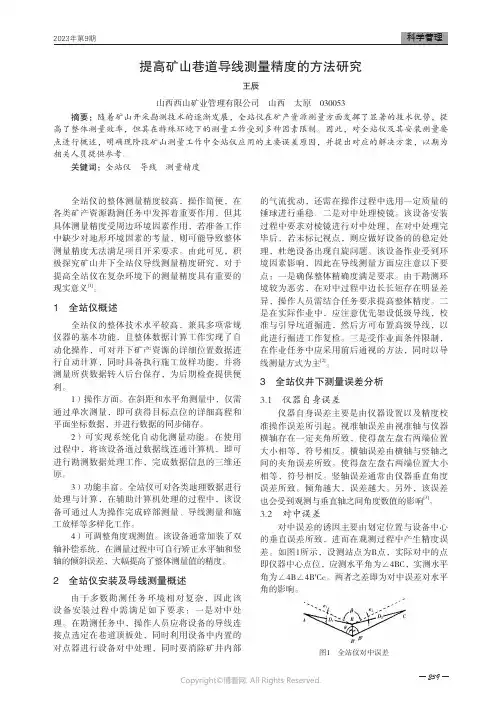

239全站仪的整体测量精度较高，操作简便，在各类矿产资源勘测任务中发挥着重要作用，但其具体测量精度受周边环境因素作用，若准备工作中缺少对地形环境因素的考量，则可能导致整体测量精度无法满足项目开采要求。

由此可见，积极探究矿山井下全站仪导线测量精度研究，对于提高全站仪在复杂环境下的测量精度具有重要的现实意义[1]。

1 全站仪概述全站仪的整体技术水平较高，兼具多项常规仪器的基本功能，且整体数据计算工作实现了自动化操作，可对井下矿产资源的详细位置数据进行自动计算，同时具备执行施工放样功能，并将测量所获数据转入后台保存，为后期检查提供便利。

1）操作方面。

在斜距和水平角测量中，仅需通过单次测量，即可获得目标点位的详细高程和平面坐标数据，并进行数据的同步储存。

2）可实现系统化自动化测量功能。

在使用过程中，将该设备通过数据线连通计算机，即可进行勘测数据处理工作，完成数据信息的三维还原。

3）功能丰富。

全站仪可对各类地理数据进行处理与计算，在辅助计算机处理的过程中，该设备可通过人为操作完成碎部测量、导线测量和施工放样等多样化工作。

4）可调整角度观测值。

该设备通常加装了双轴补偿系统，在测量过程中可自行矫正水平轴和竖轴的倾斜误差，大幅提高了整体测量值的精度。

2 全站仪安装及导线测量概述由于多数勘测任务环境相对复杂，因此该设备安装过程中需满足如下要求：一是对中处理。

在勘测任务中，操作人员应将设备的导线连接点选定在巷道顶板处，同时利用设备中内置的对点器进行设备对中处理，同时要消除矿井内部的气流扰动，还需在操作过程中选用一定质量的锤球进行垂稳。

二是对中处理棱镜。

该设备安装过程中要求对棱镜进行对中处理，在对中处理完毕后，若未标记视点，则应做好设备的的稳定处理，杜绝设备出现自旋问题。

该设备作业受到环境因素影响，因此在导线测量方面应注意以下要点：一是确保整体精确度满足要求。

由于勘测环境较为恶劣，在对中过程中边长长短存在明显差异，操作人员需结合任务要求提高整体精度。

以 改 正
２ ） 坑道往往独头掘进 ， 通视条件不好 ， 随着 坑 道 掘进 ， 点 位误差 积 累越来 越 大 。 ３ ） 施工面狭窄 ， 坑道测 量一般 只能前后通视 ， 控 制 测量形 式单 一 ， 大 多采 用 导线测 量 形式 。 ４ ） 井下 巷道 测量 精 度 要求 高 ， 在 井 下 平 面 控 制
录 下测 量 和计算 的数 据 。
２ ） 通 过 全站 仪 的 主机 或 电子 手 薄 的通 讯 接 口 ，
可 实现 全站 仪 与计 算 机或 其他 外 围设备 问 的数据 通 讯， 从而使 测量数 据 的获 取 、 管 理 和计算 机绘 图形 成
一
个 完 整 的 自动化测 量 系统 。
测 量及 井下 巷道 贯 通 测 量 中 ， 导线 测 量精 度 的高 低
３ 全站仪井 下测量误差分析
３ ． １ 全站 仪 的仪器 误 差
将 对确 定新 老 巷道 及 采 空 区之 间 的关 系 、 巷 道 的 贯 通 等 产生 直接 的影 响 ， 在 矿 山 的安 全 生 产 及抢 险救 灾工 作 中也起 着重要 的作 用 。 ５ ） 井 下 导 线 测 量 方 法 一 般 先 布 设 低 级 导 线 指 示坑 道掘 进 ， 后 布设 高级 导线 进行 校核 。
以下特 点 ：
这 主要 是 井下 点位 与全 站仪测 站 中心 不在 同一
铅垂线上所产生的仪器对中误差。其对观测方向值
的影 响 如 图 ｌ所 示 ， 设 测 站点 为 Ｂ点 ， 实 际对 中 的 点 即 仪器 中心 点 为 ， 应测水平角 Ａ Ｂ Ｃ， 实测水平角。
两 者 之差 即为 对 中误差 对水 平角 的影 响 。
２ ） 井 下 采 用 三 架 法 进 行 导 线 测 量 。 在 井 下 平 面控制 测量 中 ， 一 般都 要 进行 ７ ” 级 导 线测 量 。 由上

提高矿山井下全站仪导线测量精度的方法探讨高卫康发表时间：2019-04-02T09:57:17.663Z 来源：《基层建设》2019年第1期作者：高卫康[导读] 摘要：全站仪导线作为一种新型测量技术，具有准确度高且操作简便等优势，受到社会各界的广泛关注，但在矿山井下运用时则会受到周围环境影响，导致测量结果有所偏失。

云南锡业集团有限公司老厂分公司塘子凹坑二工区云南个旧 661000摘要：全站仪导线作为一种新型测量技术，具有准确度高且操作简便等优势，受到社会各界的广泛关注，但在矿山井下运用时则会受到周围环境影响，导致测量结果有所偏失。

在矿山井下坑道多以独头挖进的方式进行，坑道越深入则点位误差越大，同时测量的精准度直接影响巷道与采空区的关系，甚至会影响巷道的贯通性，因此在具体施工中必须充分了解施工环境，采取科学有效的措施提高井下导线测量的精准度。

关键词：全站仪；误差；精准度；导线引言当下全站仪导线测量法，在矿山测量过程中，得到了广泛的应用。

相较于目前矿山测量的技术来看，全站仪导线测量法具有诸多的优点。

利用全站仪导线法进行矿山测量，能够测量出多种生产使用数据。

不仅可以测量角度，也可以测量距离，同时可以将测量的数据导入相应的数据处理软件，能够提高后期信息处理的效率。

因此，全站仪在矿山测量中发挥了重要作用。

1井下全站仪测量的特点井下测量受作业环境的影响，不同于地面测量。

主要特点有：首先，由于井下导线测量受巷道条件的制约，井下导线点随巷道掘进进行逐步敷设，不像地面测量那样可以有GPS网、交会法等多种方法。

由于巷道通视条件差，行人、风向、机车来往频繁干扰大，导线点一般布设在巷道顶板上。

测量时需进行仪器上对中，边长距离长短不一。

布设导线点时，保证在两点通视的前提下尽可能的使边长越长，这样提高精度很关键。

其次，全站仪使用方便工作效率高。

由于井下测量放线时，一般情况巷道迎头进行掘进，巷道内粉尘、油烟比较大、能见度低，迎头掘进停了才能进行导线测量。

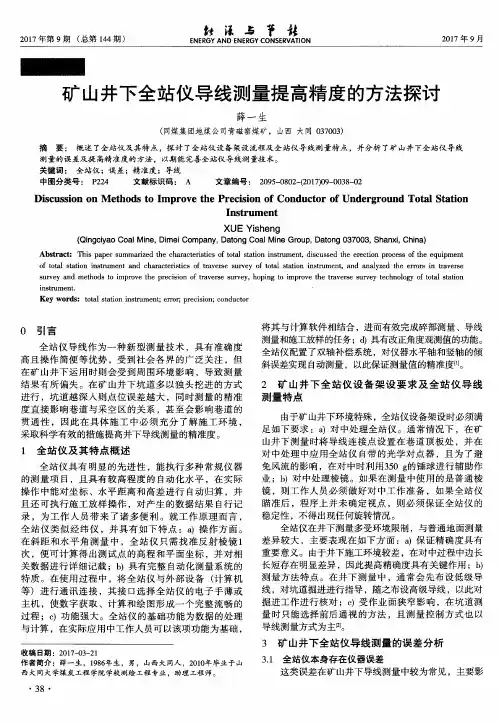

提高矿山井下全站仪导线测量精度的方法探讨由于近年来测绘技术得到了迅速的发展，极大的推动了我国的矿山井下测量工作的开展，矿山井下测量工作的质量有了显著的提高。

然而，矿山井下全站仪导线的测量精度会受到井下作业环境的影响以及其他条件的限制。

本文对全站仪的特点进行了简要的分析，并分析了导致全站仪井下测量误差的因素，提出了提高井下全站仪导线测量精度的方法，希望能够进一步提高我国矿山井下全站仪导线的测量精度，提高矿山井下测量工作的质量。

标签：矿山井下测量测量精度全站仪一般来说，全站仪导线测量与其他一般测量相比具有较高的精确度。

但是在进行矿山井下测量时，井下环境对全站仪导线的测量精度产生直接的影响。

井下施工具有较差的施工条件，由于独头掘进的坑道，难以保障必要的通视条件。

井下巷道测量具有较高的精度要求，测量数据不仅影响到采空区和新老巷道之间的关系、影响巷道的贯通，還会对抢险救灾和矿山安全生产产生直接的影响。

1全站仪特点分析全站仪与传统的经纬仪具有相似的工作原理。

全站仪既可以测角又可以量边，由于其安装了微处理器，能够自动地进行测角和测距，并且对坐标、高差和水平距离进行自动归算。

全站仪还能够自动的对数据进行记录，并且进行施工放样。

可以说全站仪涵盖了常规测量仪器的所有功能，而且具有以下几个特点。

①由于内部具有双重补偿系统，全站仪可以对水平轴和仪器竖轴的倾斜误差进行自动测量，自动改正角度的观测值。

②全站仪能够对计算数据进行处理，如果在全站仪中加装计算软件，则可以进行施工放样、碎部测量、导线测量等计算。

③全站仪能够与其他的外围设备和计算机通过电子手簿的通讯接口全站仪的主机相连接，从而对测量数据进行计算机绘图、管理和获取，通过完整的自动化测量系统来对全站仪的测量数据进行管理[1]。

④全站仪只需要进行一次照准反射棱镜，就可以对斜距、角竖直角、水平角进行测量，并对测点的高程和平面坐标系计算，对计算和测量的数据进行记录。

2全站仪井下测量误差分析造成全站仪井下测量误差的原因既有全站仪的仪器误差，也有全站仪在井下的对中误差，还包括对镜站的瞄准误差和测距误差。

浅谈如何提高井下测量精度随着测绘技术的发展，全站仪在矿山井下测量中已广泛使用。

由于煤矿井下工作环境比较恶劣，严重影响导线测量精度。

根据自身实际工作经验，现对如何提高井下测量精度的情况进行分析，与大家进行讨论交流。

标签：全站仪；测量精度；误差1 概述随着时代的发展，全站仪在矿山测量中得到广泛应用。

全站仪的使用已经代替了传统测量中使用经纬仪、钢尺丈量距离进行导线测量。

全站仪测距、测角已经达到非常高的测量精度，测角中误差精度已达到±2″。

全站仪是一个集经纬仪、水准仪等功能为一体的高技术测量仪器，能同时测量水平角、竖直角、距离（斜距、平距）、高差等功能于一体的测量工具。

因此，全站仪在地面及井下测量中应用都非常广泛，并且技术已非常成熟。

但是，由于井下作业环境比较复杂，影响全站仪测量精度的外部因素较多，如淋水潮湿、能见度低、巷道起伏较大等因素。

在井下巷道施工中，遇到很多超过3000m以上的大型贯通工程，对巷道贯通的精度要求比较高。

尤其是不沿煤层掘进的联络巷、运输、回风等大巷距离超过3000m的贯通，根据实际工作中对提高测量精度的理解，进一步总结分析全站仪测量时的规律。

2 井下全站仪测量的特点井下测量受作业环境的影响，不同于地面测量。

主要特点有：2.1 由于井下导线测量受巷道条件的制约，井下导线点随巷道掘进进行逐步敷设，不像地面测量那样可以有GPS网、交会法等多种方法。

由于巷道通视条件差，行人、车辆来往频繁干扰大，导线点一般布设在巷道顶板上。

测量时需进行点下对中，边长距离长短不一。

布设导线点时，保证在两点通视的前提下尽可能的使边长越长，这点提高精度很关键。

2.2 全站仪使用方便工作效率高由于井下测量放线时，一般情况巷道迎头进行掘进，巷道内粉尘比较大、能见度低，迎头掘进停了才能进行测量放线。

全站仪自带激光测距装置，测距时使用全站仪测量可节约很多时间，在井下通视的情况下，全站仪至少可测400m，尽可能减少对巷道掘进时间的影响。

管理及其他M anagement and other 提升全站仪在矿山测绘中测量精度的研究李海棠摘要：矿山测绘的准确性在地质勘查、开采与监测中占据核心地位。

全站仪因其高效与高精度特性已成为矿山测绘的主流设备。

由于矿山特殊环境和全站仪工作机制，测量精度问题仍然存在。

本文对全站仪在矿山测绘应用的精度问题进行深入探讨，识别影响测量精度的关键因素，并提出一系列技术策略与方法，旨在从硬件、软件与实地调校三个维度全面提高测绘精度以满足矿山测绘的高标准要求。

关键词：全站仪；矿山测绘；测量精度矿山测绘作为地质勘查、开采和监测的重要手段，其准确性直接关系到矿山的安全生产和资源利用效率。

全站仪作为现代测绘技术的代表，因其高效、快速和高精度的特点已广泛应用于矿山测绘中。

其测量精度问题会影响矿山测绘工作的准确性。

1 全站仪在矿山测绘中的应用背景1.1 全站仪的基本原理与特点全站仪是当今测绘技术的杰出代表，代表着现代测绘技术的高度整合与发展。

其核心定义是一台能够集成测角和测距功能的高精度电子测量仪器。

这种仪器的工作机理主要建立在先进的光学和电子技术基础之上，通过发射特定频率的光波或无线电波，并接收反射回的信号，从而准确计算出目标点的坐标位置。

这种基于光学和无线电的测量机制不仅确保了数据采集的高精度，而且在实际操作中大大提高了测量的速度和准确性。

当对比传统的测绘设备，全站仪所展现出的优势和特点无可比拟。

其最明显的特性就是其远程无反测距的能力，这种功能显著减少了测量中可能出现的人为误差和来自环境的干扰。

全站仪的集成化设计优化了测绘工作流程，其内部强大的数据处理和存储功能使得现场数据采集、处理和传输更为便捷和高效。

而随着技术的演进，现代全站仪的能力已经远超其基本的测绘功能。

现代化的全站仪拥有与其他高技术测绘设备，例如全球定位系统（GPS）和地理信息系统（GIS）等进行无缝集成的能力。

这种集成不仅提供了更高级的数据处理和分析能力，而且使得来自不同来源的数据可以轻松融合和综合处理，从而为用户提供一个全面、详细和高精度的地理和地形信息视图。

的处理方式[2]。 （2）测量仪器对中误差。使用全站仪进行井下测量时，
在测量过程中一般采用点下对中的方式，而仪器对中误差同样 是全站仪测量是最为常见的一种误差类型，主要表现在导线点 与仪器中心不处于同一铅垂线上，这一误差的存在将会给水平 角测量产生极为不利的影响，在边长越小的情况下，仪器对中 误差对测量的影响越大。在短边测量时，通过两次以上对中独 立测量的平均值，能够减小测量仪器对中误差对水平角测量精 度的影响。
工业与信息化
TECHNOLOGY AND INFORMATION
浅析如何提高全站仪煤矿测量精度的策略
陈腾达 漳平市箭竹坪矿业投资有限责任公司箭竹坪煤矿 福建 漳平 364400
摘 要 近年来，在煤矿井下生产测量工作中，全站仪是关键的测量仪器，与常规的测距仪与经纬仪相比，其优势更 为突出，具有一定的数字化、自动化特征。因此，全站仪在煤矿井下测量工作中的应用为煤矿井下生产提供了便捷， 在一定程度上保障了井下生产作业的安全性与高效性。但是，全站仪在应用过程中，同样也会受到一些因素的影响， 导致全站仪的测量精度较低。基于此，本文就煤矿井下测量过程中如何提高全站仪测量精度的相关策略进行浅析。 关键词 全站仪；煤矿测量精度；提高策略
3 结束语
煤矿生产的过程中，很多的测量作业都是利用全站仪来完 成的，在实际的测量工作中，很多因素都会对测量结果产生一 定的影响。因此，为提高测量精度，保障煤矿作业的高效、安 全开展，各个煤矿企业在利用全站仪开展测量工作时，必须要 切实加强精度控制。
（2）全站仪测量模式的设置。全站仪测量模式一般有跟 踪测量、粗测量、精测量几种模式，不同的测量模式下其测量 内容也存在着一定的差异。在煤矿作业中，专业测量人员需要 结合各个作业环节的测量要求，进行测量模式的科学选择，保 障测量工作的高效完成。

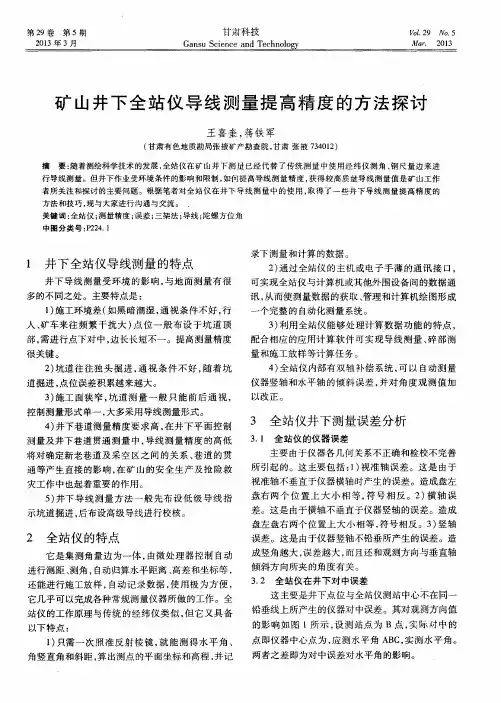

矿山井下全站仪导线测量提高精度的方法探讨摘要：随着近年来测绘技术的不断发展，使得矿山的测量在质量方面取得了显著的提高。

但是，由于矿井下的环境原因，往往会导致测量的精度不够准确的情况发生。

本文就是对全站仪导线的测量精度展开的分析和研究，并找出相关的方法对精度予以进一步提高。

关键词：矿山井下；全站仪；导线测量；提高精度全站仪导线测量的最大特点就是有着极高的精度，因此也被广泛应用到矿山的井下测量之中，但是由于井下恶劣的环境，很多情况下都会对其精度造成不利影响，导致出现偏差的情况发生。

因此，采用一些有效的方法，来减小全站仪导线测量的误差，提高测量的精度，对于当前的矿山井下工作来说是一项及其重要的内容。

一、矿山井下环境的实际情况对测量的影响在矿山井下的施工中，工作环境很差，独头掘进的坑道大大影响了可视条件，而点位误差的积累也会随着坑道的不断掘进而变得越来越大。

矿山井下施工的面积十分狭窄，只有采用前后通视的方法才可以进行坑道的测量，测量中有着单一的控制形式，导线测量的是比较常见的形式。

但是由于矿山井下的这些不利因素影响，导致全站仪导线测量的精度难以保证。

二、全站仪以及其特点全站仪有着十分先进的测量技术，可以对多种常规的仪器所测量的项目进行执行，自动化方面的的水平很高，可以在实际的操作中实现对水平距离、高度差以及坐标等进行自动的归算，也可以实现施工放样的执行，能自行记录产生的数据，大大方便了工作人员的操作和执行。

全站仪的工作原理与经纬仪有些相似，在测量斜距以及水平角的时候，全站仪只只需要对反射的棱镜找准一次就可以实现高程以及平面坐标的准确计算。

而且测量系统趋于自动化和完整化，在使用中能够实现和外部的通讯设备良好的连接，流畅地完成获取数据、计算数据以及图的绘制工作。

全站仪的功能十分强大，以处理和计算数据为基础的功能，可以与计算机软件结合应用，实现对碎部的测量，能够有效执行导线测量，实现施工放样任务的完成[1]。

提高矿山井下全站仪导线测量精度的方法探讨矿山井下的测量精度对于矿山开采有着十分重要的作用和意义，在实际开发的过程中需要以测量技术为导向进行针对性的研究和开发，进一步确保精度能够进一步提升。

标签：矿山开采;导线测量;精度提升方法1 前言矿山井下的仪器运行过程中测量精度的提升有着重要的意义，现在已经有很多相关的先进技术得到深入的应用，全站仪是其中较为重要的技术应用所需的仪器，其工作精度有着重要意义。

2 矿山井下全站仪导线测量概述全站仪是集测角量边为一体，由微处理器控制自动进行测距、测角，自动归算水平距离、高差和坐标等，还能进行施工放样，自动记录数据，使用极为方便，它几乎可以完成各种常规测量仪器所做的工作。

全站仪的工作原理与传统的经纬仪类似，但它又具备以下特点：（1）只需一次照准反射棱镜，就能测得水平角、角竖直角和斜距，算出测点的平面坐标和高程，并记录下测量和计算的数据。

（2）通过全站仪的主机或电子手薄的通讯接口，可实现全站仪与计算机或其他外围设备间的数据通讯，从而使测量数据的获取、管理和计算机绘图形成一个完整的自动化测量系统。

（3）利用全站仪能够处理计算数据功能的特点，配合相应的应用计算软件可实现导线测量、碎部测量和施工放样等计算任务。

（4）全站仪内部有双轴补偿系统，可以自动测量仪器竖轴和水平轴的倾斜误差，并对角度观测值加以改正。

3 矿山井下全站仪导线测量误差分析3.1全站仪的仪器误差全站仪的仪器误差主要由于仪器各几何关系不正确和检校不完善所引起的。

这主要包括：（1）视准轴误差。

这是由于视准轴不垂直于仪器横轴时产生的误差。

造成盘左盘右两个位置上大小相等，符号相反。

（2）横轴误差。

这是由于横轴不垂直于仪器竖轴的误差。

造成盘左盘右两个位置上大小相等，符号相反。

（3）竖轴误差。

这是由于仪器竖轴不铅垂所产生的误差。

造成竖角越大，误差越大，而且还和观测方向与垂直轴倾斜方向所夹的角度有关。

3.2全站仪井下对中误差这主要是井下点位与全站仪测站中心不在同一铅垂线上所产生的仪器对中误差。
