混凝土配筋计算

钢筋工程量计算规则(一）钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。

2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。

钢筋电渣压力焊接、套筒挤压等接头，以个计算。

3、先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚具类型，分别按下列规定计算：（1)低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减0.35m，螺杆另行计算。

（2）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。

（3）低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m，两端采用帮条锚具时预应力钢筋共增加0.3m计算。

（4）低合金钢筋采用后张硅自锚时，预应力钢筋长度增加0. 35m计算。

（5）低合金钢筋或钢绞线采用JM， XM， QM型锚具孔道长度在20m以内时，预应力钢筋长度增加lm；孔道长度20m以上时预应力钢筋长度增加1.8m计算。

（6）碳素钢丝采用锥形锚具，孔道长在20m以内时，预应力钢筋长度增加lm；孔道长在2 0m以上时，预应力钢筋长度增加1．8m.（7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0. 35m计算。

（二）各类钢筋计算长度的确定钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值）式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下：1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求。

（2）处于室内正常环境由工厂生产的预制构件，当砼强度等级不低于C20且施工质量有可靠保证时，其保护层厚度可按表中规定减少5mm，但预制构件中的预应力钢筋的保护层厚度不应小于15mm；处于露天或室内高湿度环境的预制构件，当表面另作水泥砂浆抹面且有质量可靠保证措施时其保护层厚度可按表中室内正常环境中的构件的保护层厚度数值采用。

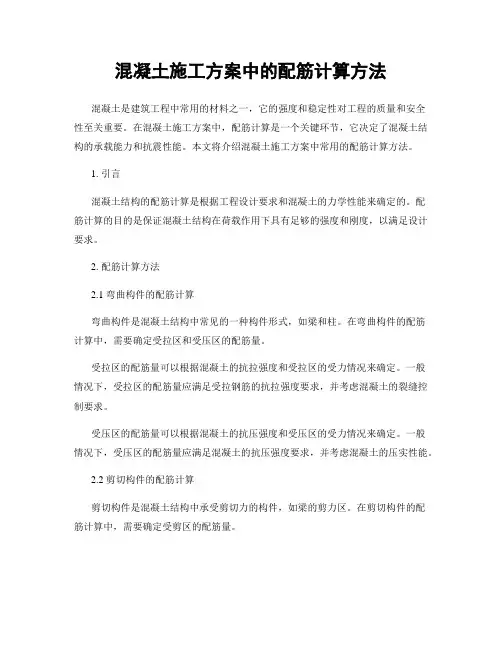

混凝土施工方案中的配筋计算方法混凝土是建筑工程中常用的材料之一，它的强度和稳定性对工程的质量和安全性至关重要。

在混凝土施工方案中，配筋计算是一个关键环节，它决定了混凝土结构的承载能力和抗震性能。

本文将介绍混凝土施工方案中常用的配筋计算方法。

1. 引言混凝土结构的配筋计算是根据工程设计要求和混凝土的力学性能来确定的。

配筋计算的目的是保证混凝土结构在荷载作用下具有足够的强度和刚度，以满足设计要求。

2. 配筋计算方法2.1 弯曲构件的配筋计算弯曲构件是混凝土结构中常见的一种构件形式，如梁和柱。

在弯曲构件的配筋计算中，需要确定受拉区和受压区的配筋量。

受拉区的配筋量可以根据混凝土的抗拉强度和受拉区的受力情况来确定。

一般情况下，受拉区的配筋量应满足受拉钢筋的抗拉强度要求，并考虑混凝土的裂缝控制要求。

受压区的配筋量可以根据混凝土的抗压强度和受压区的受力情况来确定。

一般情况下，受压区的配筋量应满足混凝土的抗压强度要求，并考虑混凝土的压实性能。

2.2 剪切构件的配筋计算剪切构件是混凝土结构中承受剪切力的构件，如梁的剪力区。

在剪切构件的配筋计算中，需要确定受剪区的配筋量。

受剪区的配筋量可以根据混凝土的抗剪强度和受剪区的受力情况来确定。

一般情况下，受剪区的配筋量应满足混凝土的抗剪强度要求，并考虑混凝土的剪切传力性能。

2.3 柱的配筋计算柱是混凝土结构中承受压力的构件，其配筋计算方法与弯曲构件有所不同。

在柱的配筋计算中，需要确定受压区和受拉区的配筋量。

受压区的配筋量可以根据混凝土的抗压强度和受压区的受力情况来确定。

一般情况下，受压区的配筋量应满足混凝土的抗压强度要求，并考虑混凝土的压实性能。

受拉区的配筋量可以根据混凝土的抗拉强度和受拉区的受力情况来确定。

一般情况下，受拉区的配筋量应满足受拉钢筋的抗拉强度要求，并考虑混凝土的裂缝控制要求。

3. 配筋计算的优化方法除了传统的配筋计算方法外，还可以采用优化方法来进行配筋计算。

混凝土配筋计算原理一、前言混凝土配筋计算是混凝土结构设计中的重要环节之一。

在混凝土结构设计中，通过对混凝土的强度、应力等进行分析，确定混凝土配筋的数量和位置，从而保证混凝土结构的稳定性和安全性。

本文将从混凝土配筋计算原理、计算方法和实例等方面进行详细的介绍。

二、混凝土配筋计算原理混凝土结构在受到外力作用时，会产生内部应力，而混凝土的强度有限，因此需要在混凝土中加入钢筋等材料来提高其承载能力。

混凝土配筋计算的原理是通过对混凝土结构受力状态进行分析，确定混凝土中钢筋的数量、位置和直径等参数，使得混凝土结构在受力时满足强度和稳定性的要求。

三、混凝土配筋计算方法1. 弯曲构件配筋计算弯曲构件受到的外力作用会产生弯曲应力和剪切应力，因此需要在混凝土中加入钢筋来增加其承载能力。

弯曲构件的配筋计算方法主要有以下几个步骤：（1）计算弯矩和剪力弯矩和剪力是确定弯曲构件配筋的重要参数，需要通过对受力状态的分析来计算。

在实际设计中，可以采用荷载分析法、静力分析法或有限元分析法等方法来计算。

（2）计算钢筋截面积钢筋截面积的计算需要考虑弯矩、剪力、混凝土强度等因素，具体的计算公式如下：As=Mr/fyjd其中，As为钢筋截面积，Mr为弯矩，fy为钢筋的屈服强度，jd为钢筋的附加深度系数。

（3）确定钢筋直径和数量钢筋的直径和数量需要根据钢筋截面积来计算，具体的计算公式如下：As=πd^2/4*ρ其中，d为钢筋直径，ρ为钢筋配筋率。

2. 压力构件配筋计算压力构件受到的外力作用会产生压应力和剪应力，因此需要在混凝土中加入钢筋来增加其承载能力。

压力构件的配筋计算方法主要有以下几个步骤：（1）计算设计压力设计压力是确定压力构件配筋的重要参数，需要通过对受力状态的分析来计算。

在实际设计中，可以采用荷载分析法、静力分析法或有限元分析法等方法来计算。

（2）计算钢筋截面积钢筋截面积的计算需要考虑设计压力、混凝土强度等因素，具体的计算公式如下：As=P/fy其中，As为钢筋截面积，P为设计压力，fy为钢筋的屈服强度。

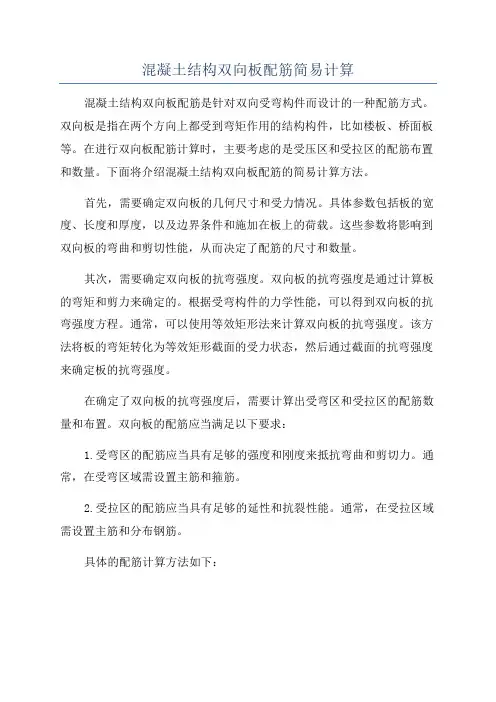

混凝土结构双向板配筋简易计算混凝土结构双向板配筋是针对双向受弯构件而设计的一种配筋方式。

双向板是指在两个方向上都受到弯矩作用的结构构件，比如楼板、桥面板等。

在进行双向板配筋计算时，主要考虑的是受压区和受拉区的配筋布置和数量。

下面将介绍混凝土结构双向板配筋的简易计算方法。

首先，需要确定双向板的几何尺寸和受力情况。

具体参数包括板的宽度、长度和厚度，以及边界条件和施加在板上的荷载。

这些参数将影响到双向板的弯曲和剪切性能，从而决定了配筋的尺寸和数量。

其次，需要确定双向板的抗弯强度。

双向板的抗弯强度是通过计算板的弯矩和剪力来确定的。

根据受弯构件的力学性能，可以得到双向板的抗弯强度方程。

通常，可以使用等效矩形法来计算双向板的抗弯强度。

该方法将板的弯矩转化为等效矩形截面的受力状态，然后通过截面的抗弯强度来确定板的抗弯强度。

在确定了双向板的抗弯强度后，需要计算出受弯区和受拉区的配筋数量和布置。

双向板的配筋应当满足以下要求：1.受弯区的配筋应当具有足够的强度和刚度来抵抗弯曲和剪切力。

通常，在受弯区域需设置主筋和箍筋。

2.受拉区的配筋应当具有足够的延性和抗裂性能。

通常，在受拉区域需设置主筋和分布钢筋。

具体的配筋计算方法如下：1.主筋的计算：根据受弯区的设计弯矩和截面尺寸，可以计算出主筋的截面面积。

主筋的尺寸和数量应满足设计要求，并保证受弯区的强度和刚度。

2.箍筋的计算：根据受弯区的设计剪力和截面尺寸，可以计算出箍筋的截面面积。

箍筋的尺寸和数量应满足设计要求，并保证受弯区的剪切强度。

3.分布钢筋的计算：根据受拉区的设计拉力和截面尺寸，可以计算出分布钢筋的长度和截面面积。

分布钢筋的尺寸和数量应满足设计要求，并保证受拉区的延性和抗裂性能。

配筋计算完成后，需要进行配筋验算。

配筋验算是为了验证受弯区和受拉区的构件能够承受设计荷载和满足设计要求。

在配筋验算中，需要计算主筋和箍筋的最大应力和最小应力，以及分布钢筋的应力和变形。

如果达到设计要求，则配筋满足验算，否则需要进行调整。

钢筋混凝⼟构件的配筋计算⽅法汇总⼀、单筋梁：已知弯矩求配筋①先求截⾯抵抗矩系数错误！未找到引⽤源。

；②然后求内⼒矩的⼒臂系数错误！未找到引⽤源。

；③得错误！未找到引⽤源。

；④在求得截⾯抵抗矩系数错误！未找到引⽤源。

后，由公式错误！未找到引⽤源。

可得到相对受压区⾼度错误！未找到引⽤源。

，由错误！未找到引⽤源。

可判断是否超筋，若为超筋，按双筋重新设计，此时错误！未找到引⽤源。

，错误！未找到引⽤源。

⼆、单筋梁：复核构件弯矩计算错误！未找到引⽤源。

，错误！未找到引⽤源。

，若错误！未找到引⽤源。

及错误！未找到引⽤源。

，则错误！未找到引⽤源。

三、双筋梁：配筋计算当错误！未找到引⽤源。

时，错误！未找到引⽤源。

为最⼩值，对于HRB335，HRB400级钢筋及常⽤的错误！未找到引⽤源。

，当错误！未找到引⽤源。

时，可直接取值错误！未找到引⽤源。

，对HPB235级钢筋，砼等级⼩于C50时，可取错误！未找到引⽤源。

计算，此时错误！未找到引⽤源。

，错误！未找到引⽤源。

四、双筋梁：已知错误！未找到引⽤源。

，求错误！未找到引⽤源。

①错误！未找到引⽤源。

，错误！未找到引⽤源。

；②错误！未找到引⽤源。

，错误！未找到引⽤源。

，计算错误！未找到引⽤源。

时，若错误！未找到引⽤源。

，可按错误！未找到引⽤源。

未知重新配筋，若错误！未找到引⽤源。

，错误！未找到引⽤源。

，若错误！未找到引⽤源。

较⼤，出现错误！未找到引⽤源。

时，按单筋计算错误！未找到引⽤源。

的值⼩于按双筋计算的，此时应按单筋梁确定错误！未找到引⽤源。

五、偏⼼受压：对称配筋计算，已知，N，M，砼标号，钢筋级别，求。

注意此时不能⽤M代⼊⼒矩平衡公式计算，须由M求错误！未找到引⽤源。

，求错误！未找到引⽤源。

，得e后⽤Ne代⼊⼒矩平衡⽅程。

应按以下步骤进⾏。

①由公式错误！未找到引⽤源。

求出x，与错误！未找到引⽤源。

值⽐较，若错误！未找到引⽤源。

，按⼤偏⼼计算配筋，反之按⼩偏⼼计算配筋。

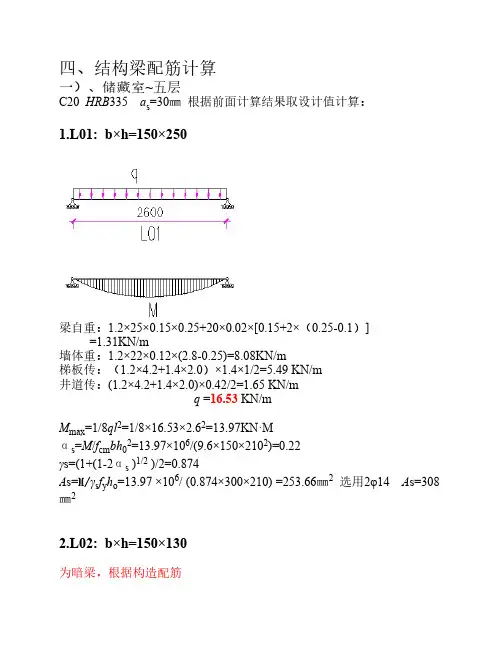

四、结构梁配筋计算一）、储藏室~五层C20 HRB335 a s=30㎜根据前面计算结果取设计值计算：1.L01: b×h=150×250梁自重：1.2×25×0.15×0.25+20×0.02×[0.15+2×（0.25-0.1）]=1.31KN/m墙体重：1.2×22×0.12×(2.8-0.25)=8.08KN/m梯板传：（1.2×4.2+1.4×2.0）×1.4×1/2=5.49 KN/m井道传：(1.2×4.2+1.4×2.0)×0.42/2=1.65 KN/mq =16.53 KN/mM max=1/8ql2=1/8×16.53×2.62=13.97KN·Mαs=M/f cm bh02=13.97×106/(9.6×150×2102)=0.22γs=(1+(1-2αs )1/2 )/2=0.874A s=M/γs f y h o=13.97 ×106/ (0.874×300×210) =253.66㎜2选用2φ14 A s=308㎜22.L02: b×h=150×130为暗梁，根据构造配筋3.L03: b×h=150×130为暗梁，根据构造配筋4.L04: b×h=240×300梁自重：1.2×25×0.24×0.3+20×0.02×[0.24+2×（0.3-0.1）]=2.42KN/m 楼板传：（1.2×4.2+1.4×2.0）×（3.5+3.9）×1/4=14.50KN/mq =16.92KN/mM max=1/8ql2=1/8×16.92×2.62=14.30KN·Mαs=M/f cm bh02=14.30×106/(9.6×240×2602)=0.092γs=(1+(1-2αs )1/2 )/2=0.952A s=M/γs f y h o=14.30 ×106/ (0.952×300×260) =192.58㎜2选用2φ14 A s=308㎜25.L05: b×h=240×300梁自重：1.2×25×0.24×0.3+20×0.02×[0.24+2×（0.3-0.1）]=2.42KN/m墙自重：1.2×（22×0.12×2.5×1.2-0.9×2.1×0.5）÷1.2=6.98 （左侧有）楼板传：q1=（1.2×4.2+1.4×2.0）×3.6×1/4=7.06KN/mq2左=（1.2×4.2+1.4×2.0）×1.5×1/2=5.88KN/mq2右=（1.2×4.2+1.4×2.0）×2.4×1/4=4.70KN/mq左 =22.34KN/m q右=14.18 KN/mL01传集中力：L01自重：1.31KN/mL01上墙自重：1.2×22×0.12×2.55=8.08楼板传L01：（1.2×4.2+1.4×2.0）×1.5×//4=2.94 KN/mp =(1.31+8.08+2.94)×1.5×1/2= 9.25KNR A=[1/2×14.18×2.42+9.25×2.4+22.34×1.2×(0.6+2.4)]/3.6=39.85KNR B=1.2×22.34+9.25+14.18×2.4-R A =30.24KN当V=0或最小时M最大，令V=0处距B支座x，则30.24-14.18x =0,得x=2.13 M max=30.24×2.13-1/2×14.18×2.132=32.24 KN·Mαs=M/f cm bh02=32240000/(9.6×240×2602)= 0.207 γs=(1+(1-2αs)1/2 )/2=0.883A s=M/γs f y h o=32240000/0.883×300×260=468 选用3φ18 As=763㎜26.L06: b×h=240×300梁自重：1.2×25×0.24×0.3+20×0.02×[0.24+2×（0.3-0.1）]=2.42KN/m楼板传：q1=（1.2×4.7+1.4×2.0）×2.1×1/4=4.43KN/mq2左=（1.2×4.7+1.4×2.0）×5.1×1/4=10.76KN/mq2右=（1.2×4.2+1.4×2.0）×3.6×1/4=7.06KN/mq左 =17.61KN/m q右=13.91 KN/mL04传集中力：L04自重：2.42KN/m楼板传L04：（1.2×4.2+1.4×2.0）×2.9×1/4+(1.2×4.7+1.4×2.0)×4.2×1/4=14.55 KN/mp =(2.42+14.55)×2.9×1/2=24.61KNR A=[1/2×13.91×0.722+24.61×0.72+17.61×0.6×(0.3+0.72)]/1.32=24.32KN R B=0.6×17.61+24.61+13.91×0.72-R A =20.87KN当V=0或最小时M最大，令V=0处距A支座x，则24.32-17.61×0.6-24.61-13.91(x-0.6)=0,得x<0,则V最小处为x=0.6，此时M max= 24.32×0.6-17.61×0.6×0.6×1/2=11.42 KN·Mαs=M/f cm bh02=11420000/(9.6×240×2602)= 0.073 γs=(1+(1-2αs)1/2 )/2=0.962A s=M/γs f y h o=11420000/0.962×300×260=152.19 选用2φ16 As=402㎜27．LL01: b×h=240×300梁自重：1.2×25×0.24×0.3+20×0.02×[0.24+2×（0.3-0.1）]=2.42KN/m楼板传：（1.2×3.5+1.4×2.0）×1.5×1/2=5.25KN/mq =7.67KN/mM max=1/11ql2=1/11×7.67×3.92=10.61KN·Mαs=M/f cm bh02=10.61×106/(9.6×240×2602)=0.068γs=(1+(1-2αs )1/2 )/2=0.965A s=M/γs f y h o=10.61×106/ (0.965×300×260) =140.96㎜2选用2φ14 A s=308㎜28．XL01: b×h=240×300梁自重：1.2×25×0.24×0.3+20×0.02×[0.24+2×（0.3-0.1）]=2.42KN/mLL01传来集中力：p=1/2×7.67×3.9=14.96KNM max=1/2ql2+pl=1/2×2.42×1.52+14.96×1.5=25.16KN·Mαs=M/f cm bh02=25160000/(9.6×240×2602)= 0.162γs=(1+(1-2αs )1/2 )/2=0.911A s=M/γs f y h o=25160000/0.911×300×260=353 选用3φ18 As=763㎜2二）、六层C20 HRB335 a s=30㎜1.L01: b×h=150×250梁自重：1.2×25×0.15×0.25+20×0.02×[0.15+2×（0.25-0.1）]=1.31KN/m 楼板传：（1.2×4.85+1.4×2.0）×2.9×1/4=6.25KN/mL06传集中力p1:L06自重：2.42KN/m楼板传L06：q1=（1.2×4.2+1.4×2.0）×0.9×1/2=3.53KN/mq2左=3.53KN/mq2右=（1.2×4.2+1.4×2.0）×0.86×1/2+3.53=6.9KN/mp1 =[1/2×6.9×1.52+3.53×0.9×(0.9/2+1.5)]/2.4=5.82KNp2=6.9×1.5+3.53×0.9-5.82=7.71 KNq=1.31+6.25=7.56 KN/m p1 =5.82KNR A=[1/2×7.56×2.92+5.82×2.0)]/2.9=14.98KNR B=7.56×2.9+5.82-R A =12.76KN当V=0或最小时M最大，令V=0处距B支座x，则7.56x=12.76,得x=1.69，此时M max= 12.76×1.69-7.56×1/2×1.692=10.77 KN·Mαs=M/f cm bh02=10770000/(9.6×150×2102)= 0.170 γs=(1+(1-2αs)1/2 )/2=0.906A s=M/γs f y h o=10770000/0.906×300×210=188.59 选用3φ14 As=461㎜22.L02: b×h=200×300梁自重：1.2×25×0.20×0.30+20×0.02×[0.20+2×（0.30-0.1）]=2.04KN/m 楼板传：（1.2×4.7+1.4×2.0）×（2.9/4+1.2/2）=11.18KN/m由前知，L06传集中力p2=6.9×1.5+3.53×0.9-5.82=7.71 KNq=2.04+11.18=13.22 KN/m p1 =7.71KNR A=[1/2×13.22×2.92+7.71×2.0)]/2.9=24.49KNR B=13.22×2.9+7.71-R A =21.56KN当V=0或最小时M最大，令V=0处距B支座x，则13.22x=21.56,得x=1.63，此时M max= 21.56×1.63-13.22×1/2×1.632=17.58 KN·Mαs=M/f cm bh02=17580000/(9.6×200×2602)= 0.135 γs=(1+(1-2αs)1/2 )/2=0.927A s=M/γs f y h o=17580000/0.927×300×210=243.08 选用4φ16 As=804㎜23.L03: b×h=150×300梁自重：1.2×25×0.15×0.3+20×0.02×[0.15+2×（0.3-0.1）]=1.57KN/m楼板传：（1.2×4.85+1.4×2.0）×3.5×1/4=7.54KN/mL06传集中力p1:L06自重：2.42KN/m楼板传L06：q1=（1.2×4.2+1.4×2.0）×0.9×1/2=3.53KN/mq2左=3.53KN/mq2右=（1.2×4.2+1.4×2.0）×1.46×1/2+3.53=9.25KN/mp1 =[1/2×9.25×1.082+3.53×0.9×(0.9/2+1..08)]/1.98=5.18KNp2=9.25×1.08+3.53×0.9-5.18=7.99 KNq=1.57+7.54=9.11 KN/m p1 =5.18KNR A=[1/2×9.11×2.92+5.18×2.6)]/3.5=14.79KNR B=9.11×3.5+5.18-R A =22.28KN当V=0或最小时M最大，令V=0处距B支座x，则9.11x=22.28,得x=2.45，此时M max= 22.28×2.45-9.11×1/2×2.452=27.24 KN·Mαs=M/f cm bh02=27240000/(9.6×150×2602)= 0.280 γs=(1+(1-2αs)1/2 )/2=0.832A s=M/γs f y h o=27240000/0.832×300×260=419.86 选用3φ18 As=763㎜24.L04: b×h=200×300梁自重：1.2×25×0.20×0.30+20×0.02×[0.20+2×（0.30-0.1）]=2.04KN/m 楼板传：（1.2×4.7+1.4×2.0）×（2.6/4+1.62/2）=12.32KN/m由前知，L06传集中力p2=7.99 KNq=2.04+12.32=14.36 KN/m p2 =7.99KNR A=[1/2×14.36×3.52+7.99×2.6)]/3.5=31.07KNR B=14.36×3.5+7.99-R A =27.18KN当V=0或最小时M最大，令V=0处距A支座x，则14.36x=27.18,得x=1.89，此时M max= 27.18×1.89-14.36×1/2×1.892=25.72 KN·Mαs=M/f cm bh02=25720000/(9.6×200×2602)= 0.198 γs=(1+(1-2αs)1/2 )/2=0.888A s=M/γs f y h o=25720000/0.888×300×260=371.13 选用4φ18 As=1017㎜25.L05: b×h=240×300同前1~5层。

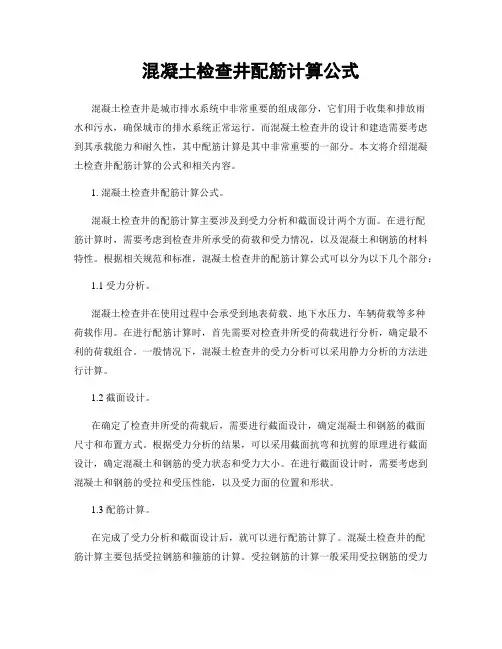

混凝土检查井配筋计算公式混凝土检查井是城市排水系统中非常重要的组成部分，它们用于收集和排放雨水和污水，确保城市的排水系统正常运行。

而混凝土检查井的设计和建造需要考虑到其承载能力和耐久性，其中配筋计算是其中非常重要的一部分。

本文将介绍混凝土检查井配筋计算的公式和相关内容。

1. 混凝土检查井配筋计算公式。

混凝土检查井的配筋计算主要涉及到受力分析和截面设计两个方面。

在进行配筋计算时，需要考虑到检查井所承受的荷载和受力情况，以及混凝土和钢筋的材料特性。

根据相关规范和标准，混凝土检查井的配筋计算公式可以分为以下几个部分：1.1 受力分析。

混凝土检查井在使用过程中会承受到地表荷载、地下水压力、车辆荷载等多种荷载作用。

在进行配筋计算时，首先需要对检查井所受的荷载进行分析，确定最不利的荷载组合。

一般情况下，混凝土检查井的受力分析可以采用静力分析的方法进行计算。

1.2 截面设计。

在确定了检查井所受的荷载后，需要进行截面设计，确定混凝土和钢筋的截面尺寸和布置方式。

根据受力分析的结果，可以采用截面抗弯和抗剪的原理进行截面设计，确定混凝土和钢筋的受力状态和受力大小。

在进行截面设计时，需要考虑到混凝土和钢筋的受拉和受压性能，以及受力面的位置和形状。

1.3 配筋计算。

在完成了受力分析和截面设计后，就可以进行配筋计算了。

混凝土检查井的配筋计算主要包括受拉钢筋和箍筋的计算。

受拉钢筋的计算一般采用受拉钢筋的受力平衡原理进行计算，确定受拉钢筋的数量和位置。

而箍筋的计算一般采用截面抗剪的原理进行计算，确定箍筋的数量和间距。

2. 相关内容。

在进行混凝土检查井配筋计算时，需要考虑到以下几个方面的内容：2.1 材料特性。

混凝土检查井的材料主要包括混凝土和钢筋两部分。

在进行配筋计算时，需要充分考虑到混凝土和钢筋的材料特性，包括混凝土的抗压强度、抗拉强度和变形特性，以及钢筋的屈服强度、抗拉强度和变形特性。

只有充分了解材料的特性，才能进行准确的配筋计算。

配筋计算公式钢筋混凝土是一种常用的结构材料，它具有很好的强度和韧性。

在建筑、道路、桥梁等建筑工程中，钢筋混凝土广泛应用。

而钢筋则是钢筋混凝土中承受拉力的主要部件，配筋计算就是为了确定钢筋数量和配筋方式。

下面就为大家介绍配筋计算公式及其具体操作方法。

一、配筋计算公式1. 正常配筋的计算公式钢筋混凝土构件中，钢筋的截面面积要满足设计荷载的要求，可以通过以下公式计算得出：As = αs * b * h / fy其中，As为所需钢筋面积，αs为钢筋的配筋率（根据负荷强度等级和构件计算非等级确定），b和h分别为构件的宽和高，fy为钢筋的抗拉强度。

2. 剪力配筋的计算公式剪力配筋是指在构件的截面中，加入足够的横向钢筋，以增强其抗剪性能。

剪力配筋的计算公式为：Asw = V * C / （0.87 * fy * d）其中，Asw为横向剪力钢筋的面积，V为构件所受剪力，C为剪力系数，d为构件的有效深度，fy为钢筋的抗拉强度。

二、配筋计算的操作方法1. 计算所需钢筋的面积首先，要确定构件的尺寸和荷载数据，然后根据设计荷载和材料性能要求，选择合适的配筋率。

根据所选取的配筋率和构件宽高，可计算得出所需钢筋的面积。

2. 确定钢筋的直径和数量钢筋的直径和数量应当合理搭配，以满足整体结构的需求。

通常情况下，可以根据钢筋的直径及间距计算出所需的钢筋数量。

3. 定义钢筋的位置和布置方式钢筋的位置和布置方式应当考虑到结构的受力特点，使其能够承受设计荷载，并且不会产生大的变形和裂缝。

通常情况下，采用对角、垂直或水平排布方式进行钢筋布置。

4. 完成构件的设计和计算在以上步骤完成之后，就可以进行构件的设计和计算。

在设计过程中，应当注意结构的稳定性、耐久性和安全性等方面，保证整个工程的质量和可靠性。

总之，配筋计算是钢筋混凝土工程设计的重要环节和技术难点。

掌握配筋计算公式和操作方法，可以有效地提高工程设计的精度和实用性，为工程施工和使用提供有力的保障。

混凝土梁的配筋方法一、前言混凝土结构中，梁作为承载荷载和传递荷载的主要构件之一，其配筋方法直接关系到梁的受力性能和承载能力。

本文将介绍混凝土梁的配筋方法，包括梁的截面形式、受力分析、配筋计算和施工注意事项等方面。

二、梁的截面形式混凝土梁的截面形式主要有矩形截面、T形截面、梯形截面、圆形截面等。

其中，矩形截面最为常用，因其结构简单、施工方便、质量易于保证等优点。

因此，本文将以矩形截面为例，介绍混凝土梁的配筋方法。

三、受力分析混凝土梁的主要受力形式有弯曲、剪力和挠度等。

其中，弯曲是梁的主要受力形式，因此本文着重介绍弯曲受力下的配筋方法。

在弯曲受力下，混凝土梁上部受拉，下部受压。

根据混凝土梁受力特点，主筋应布置在梁的受拉区域，箍筋应布置在梁的受压区域。

同时，为了保证梁的受力性能和承载能力，主筋和箍筋的布置应满足以下要求：1. 主筋的布置要足够密集，以保证梁的受力性能和承载能力。

2. 箍筋的布置要合理，以保证梁的抗震性能和稳定性能。

3. 梁的受力分析应符合混凝土结构设计规范的要求。

四、配筋计算混凝土梁的配筋计算需要考虑梁的受力分析、混凝土和钢筋的材料性能、构件的几何形状和尺寸等因素。

具体计算方法如下：1. 确定梁的几何形状和尺寸，包括截面高度h、截面宽度b、受力区高度a、受力区宽度b'等参数。

2. 确定混凝土的强度等级，计算混凝土的极限抗压强度fck和极限抗拉强度ftk。

3. 确定钢筋的强度等级，计算钢筋的屈服强度fy和断裂强度fu。

4. 根据混凝土梁的受力分析，确定主筋的根数和直径，计算主筋的面积。

5. 根据混凝土梁的受力分析，确定箍筋的根数和直径，计算箍筋的间距、截面积和弯曲长度。

6. 计算混凝土梁的受力性能和承载能力，检查配筋的合理性。

五、施工注意事项混凝土梁的施工过程中，应注意以下问题：1. 施工前应进行质量检查，确保梁的几何形状、尺寸和表面质量符合设计要求。

2. 梁的配筋应按照设计要求进行布置，主筋和箍筋的间距、根数、直径和弯曲长度等参数应符合设计要求。

钢筋混凝土结构配筋计算配置在同一截面(b×s，b为矩形截面构件宽度，s为箍筋间距)内箍筋各肢的全部截面面积与该截面面积的的比率。

其中，箍筋面积Asv=单肢箍筋的截面面积Asv1×肢数n。

计算公式为：ρsv=Asv/(bs)=(n×Asv1)/(b×s)。

最小配筋率：梁：ρsv,min=0.24×ft/fyv；弯剪扭构件：ρsv,min=0.2×ft/fyv。

箍筋体积配筋率体积配箍率(ρv)：箍筋体积与相应的混凝土构件体积的比率。

计算公式为：方格网式配筋：ρv=(n1×As1×l1+n2×As2×l2)/(Acor×s)；螺旋式配筋：ρv=(4×Ass1)/(dcor×s)（见《混凝土结构设计规范GB-2010》6.6.3条规定）。

式中，l1和l2为混凝土核心面积内的长度，即需减去保护层厚度。

柱箍筋加密区最小配筋率计算公式为：ρv,min=λv×fc/fyv；λv为最小配箍特征值，fc为混凝土轴心抗压强度设计值，fyv为箍筋及拉筋抗拉强度设计值。

扩展资料实际混凝土结构工程中，有不少结构构件由于构造或建筑功能的要求，截面会很大而弯矩又极小。

这种情况下如果按受力要求计算配筋，只需要很少的钢筋，但若是要按最小配筋率的规定来配筋，就会出现截面厚度越大，配筋就越多的不合理结果。

从规范中看，配筋可以按受弯构件用受拉钢筋的最小配筋率ρmin反求其临界高度hcr，即在此临界高度下最小配筋率ρmin的配筋已经足够承受实际的弯矩了。

既然在临界高度hcr情况下最小配筋率ρmin相应的配筋As已经能够满足构件承载受力要求了。

所以即使截面高度继续加高，仍然可以保持原有的实际配筋As不变。

虽然配筋率减少，但应该还是能够保证构件应有的承载力，构件仍是安全的。

这时，大截面受弯构件的最小配筋As相对应的实际配筋率ρ已经小于规范的最小配筋率ρmin了，但仍是允许的。

钢筋混凝土构件的手算方法总结一、单筋梁：已知弯矩求配筋数；②然后求内力矩的力臂系数系①先求截面抵抗矩④在求得截面抵抗矩系数；；后，③得，由由公式可判可得到相对受压区高度断是否超筋，若为超筋，按双筋重新设计，此时，。

二、单筋梁：复核构件弯矩及，，则计若算，。

三、双筋梁：配筋计算时，为最小值，对于HRB335，HRB400当级时，可直接取值，对钢筋及常用的HPB235，当级钢计算，此时筋，砼可C50时，取等级小于，。

1，求四、双筋梁：已知；，①，可按时，若，计算②未知重新，若较大，若出，，现配筋，按单筋计算的值小于时，按双筋计算的，此时应按单筋梁确定。

五、偏心受压：对称配筋计算，已知，N，M，砼标号，钢筋级别，求。

，求，得e求后用M注意此时不能用M代入力矩平衡公式计算，须由Ne代入力矩平衡方程。

应按以下步骤进行。

，按大偏心，与值比较，若①由公式求出x 计算配筋，反之按小偏心计算配筋。

，取心②按大偏计算时，由求得，再判断是否符合最小配筋率要求并验算短边方向轴心受压的稳定。

③按小偏心计算时，，由此求得，此处是砼结构设计基本假定及以下C50时，C80中的矩形受压区高度与中和轴高度的比值，2C50~C80内插。

，是轴向力作用点至受拉钢筋合力点之间的距e④以上求时公式中的离，需考虑初始偏心距和二阶弯矩偏心距增大系数，可由下列公式求出：中的较大值；和20mm是附加偏心距，其值取偏心方向截面尺寸的是柱的计算长度；，取1，时系件截面曲率修正数构偏是心受压形、；中的A对T形截面均取，当是偏心受压构件长细比对截面曲率的影响系数，时，时，当。

六、偏心受压：不对称配筋截面设计①按上小节偏心受压构件对称配筋计算步骤中的公式计算二阶弯矩偏心距时按大偏心计算，反之按小偏心计算。

，当增大系数，心，偏为②若大。

3式和公公式求，可若已由知，，应加联立求出；若求得若，可直；接计算寸或未按知重新配筋大截面尺和按单筋梁计算的实际配筋取由此求得的中的较小值。

纵筋配筋率计算公式
纵筋配筋率计算公式是用于计算混凝土结构中纵向钢筋与截面积之比的公式。

纵筋配筋率是评估结构抗弯能力的重要指标，对于混凝土构件的承载力和耐久性具有重要影响。

通常情况下，纵筋配筋率可以由以下公式计算得出：
纵筋配筋率 = (钢筋截面积 / 混凝土截面面积) × 100%
其中，钢筋截面积是指纵向钢筋在截面平面上的面积，而混凝土截面面积则是
指整个混凝土截面的总面积。

通过计算纵筋配筋率，我们可以评估混凝土结构的受力性能。

一般而言，较高
的纵筋配筋率意味着更多的钢筋用于支撑荷载，增强了结构的承载能力和抗弯刚度。

然而，过高的纵筋配筋率可能导致施工难度增加，同时会增加成本。

在实际工程中，在满足设计要求和规范的情况下，通常会参考结构受力性能、
施工难度和经济性等因素，选择适当的纵筋配筋率。

需要注意的是，纵筋配筋率的计算公式是一种基本方法，根据具体的结构和设
计要求，可能会有不同的修正系数和特殊计算方法。

因此，在实际应用中，应该参考具体的设计规范和专业知识，确保计算纵筋配筋率的准确性和合理性。

综上所述，纵筋配筋率计算公式是评估混凝土结构承载能力的重要指标之一。

通过合理计算和选择适当的纵筋配筋率，可以提高混凝土结构的抗弯能力，确保工程质量和安全性。

一、单筋梁：已知弯矩求配筋①先求截面抵抗矩系数；②然后求内力矩的力臂系数；③得；④在求得截面抵抗矩系数后，由公式可得到相对受压区高度，由可判断是否超筋，若为超筋，按双筋重新设计，此时，。

二、单筋梁：复核构件弯矩计算，，若及，则。

三、双筋梁：配筋计算当时，为最小值，对于HRB335，HRB400级钢筋及常用的，当时，可直接取值，对HPB235级钢筋，砼等级小于C50时，可取计算，此时，。

四、双筋梁：已知，求①，；②，，计算时，若，可按未知重新配筋，若，，若较大，出现时，按单筋计算的值小于按双筋计算的，此时应按单筋梁确定。

五、偏心受压：对称配筋计算，已知，N，M，砼标号，钢筋级别，求。

注意此时不能用M代入力矩平衡公式计算，须由M求，求，得e后用Ne代入力矩平衡方程。

应按以下步骤进行。

①由公式求出x，与值比较，若，按大偏心计算配筋，反之按小偏心计算配筋。

②按大偏心计算时，取，由求得，再判断是否符合最小配筋率要求并验算短边方向轴心受压的稳定。

③按小偏心计算时，，由此求得，此处是砼结构设计基本假定中的矩形受压区高度与中和轴高度的比值，C50及以下，C80时，C50~C80内插。

④以上求时公式中的e是轴向力作用点至受拉钢筋合力点之间的距离，需考虑初始偏心距和二阶弯矩偏心距增大系数，可由下列公式求出：是附加偏心距，其值取偏心方向截面尺寸的和20mm中的较大值；是柱的计算长度；是偏心受压构件截面曲率修正系数，时取1，中的A对T形、形截面均取；是偏心受压构件长细比对截面曲率的影响系数，当时，，当时，。

六、偏心受压：不对称配筋截面设计①按上小节偏心受压构件对称配筋计算步骤中的公式计算二阶弯矩偏心距增大系数，当时按大偏心计算，反之按小偏心计算。

②若为大偏心，，。

若已知，求，可由公式和公式联立求出；若求得，应加大截面尺寸或按未知重新配筋；若，可直接计算实际配筋取由此求得的和按单筋梁计算的中的较小值。

③若为小偏心，按下列步骤进行：算出及，是距离轴向力作用点较远一侧（受拉区）钢筋也受压屈服时的相对受压区高度。

最小配筋率计算方法在结构工程设计中，配筋率是指钢筋与混凝土截面积之比。

为了确保混凝土结构的受力性能和安全性，工程师需要根据设计要求计算出最小配筋率。

本文将介绍最小配筋率的计算方法和应用。

最小配筋率的定义最小配筋率是指混凝土截面所需的最小钢筋面积与混凝土截面面积之比，通常用百分比表示。

最小配筋率的计算有助于确保结构的强度和耐久性，以及预防混凝土的开裂和破坏。

最小配筋率的计算方法最小配筋率的计算依赖于结构的类型和设计要求。

一般情况下，可以使用以下两种常见的计算方法：1. 经验法经验法是一种简化的计算方法，一般用于简单结构的设计。

常见的经验法包括：- 根据结构的用途和设计要求，选择适当的配筋率范围。

例如，室内墙体的最小配筋率一般为0.15%到0.25%，梁和柱的最小配筋率一般为0.5%到1%。

- 根据结构的受力情况和设计要求，选择适当的配筋率值。

常见的做法是根据已有的设计经验和结构的使用要求来确定配筋率。

2. 法规法法规法是一种更为严谨的计算方法，通常用于复杂结构的设计。

不同地区和国家的法规法可能有所不同，但一般包括以下步骤：- 根据结构的类型和用途，查阅相应的建筑设计规范和法规。

例如，在中国，可以参考《混凝土结构设计规范》(GB 50010-2010)中的相关规定。

- 根据规范中给出的计算公式和要求，计算出最小配筋率的数值。

这通常涉及到混凝土强度等材料参数、结构受力情况和安全要求等因素。

- 验证所得的配筋率是否满足设计要求。

如果计算得到的配筋率小于最小配筋率，需要调整设计方案，增加钢筋数量或改变结构形式，以确保结构的安全性。

最小配筋率的应用最小配筋率的计算结果可以对结构的设计和施工起到重要的指导作用。

具体应用包括：1. 结构设计：根据计算得到的最小配筋率，工程师可以确定结构中所需的钢筋数量和布置方式，以满足受力和安全要求。

2. 施工控制：施工过程中，可以根据最小配筋率的数值进行验收和控制，确保钢筋的正确数量和布置位置，避免结构的缺陷和质量问题。
