汽车线束的基本知识-国标电线汽车电线在汽车线束生产中极其重要的组成部分，线束生产厂家普遍重视具备线缆生产经验和线缆成本控制力。
这也是全球大型线束厂多是以电线电缆起家的原因，如：矢崎、住友、莱尼、古河、藤仓、科络普、京信等。
汽车电线按适用标准分主要有：日标电线、德标电线、美标电线、国标电线等。
按用途分有，初级单芯线、多条初级线组成的双绞线、屏蔽线、护套线、多芯线缆、电缆等。
按对应汽车类型分有：汽车低压线、新能源汽车线（高压）国标汽车电线产品标准中国国家机械行业标准：（国家强制标准）JB/T 8139-1999 公路车辆用低压电缆(电线)中国汽车行业标准：（行业标准）QC/T 730-2005 汽车用薄壁绝缘低压电线QC/T 1037-2016 道路车辆用高压电缆JB/T 8139-1999 公路车辆用低压电缆(电线)本标准规定了公路车辆用低压电缆(电线)的技术要求、试验方法、检验规则、交货长度和包装。
本标准适用于以汽车为代表的公路车辆用低压电缆(电线)。
命名规则：1、用途Q：以汽车为代表的公路车辆用电缆(电线)2、材料（省略）：铜导体V：绝缘聚氯乙烯、护套聚氯乙烯F：绝缘聚氯乙烯-丁晴复合物3、结构R：软结构4、耐温等级（省略）：-40℃~70℃（PVC可到80℃）105：-40℃~105℃5、导体规格QVR、QFR、QVR-105导体规格QVVR导体规格6、绝缘（护套）颜色：单色线和双色线单色线双色线产品表述方法用途+材料+导体规格+颜色+标准编号公路车辆用普通铜芯聚氯乙烯绝缘低压电缆、单芯1.0MM2、黑色表述为：QVR-1X1.0-B JB/T 8139-1999常用产品型号名称型号特性工作温度℃普通铜芯聚氯乙烯绝缘低压电缆QVR 普通型-40～+80耐热铜芯聚氯乙烯绝缘低压电缆QVR-105 良好的耐热性能-40～+105铜芯聚氯乙烯绝缘聚氯乙烯护套电缆QVVR 有绝缘护套－铜芯聚氯乙烯-丁睛复合物绝缘低QFR －-40～+70压电缆范例QVR - 普通聚氯乙烯绝缘低压电缆产品特性：导体符合JB/T 8139的要求，由符合GB 3953要求的软铜线绞合而成。

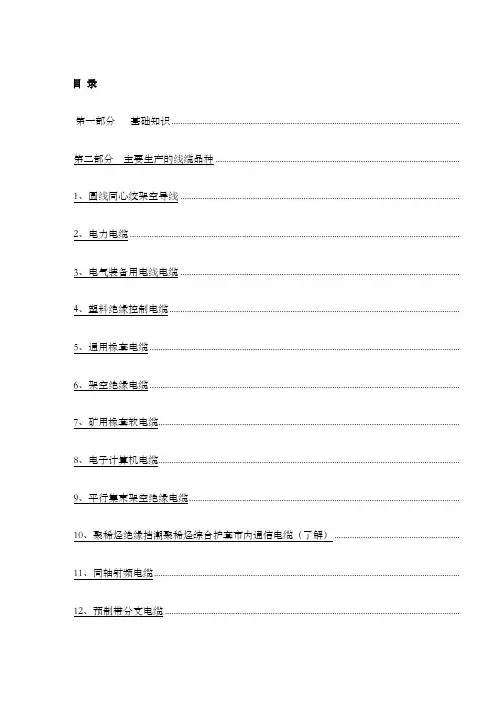

目录第一部分基础知识................................................................................................................................... 第二部分主要生产的线缆品种 ...............................................................................................................1、圆线同心绞架空导线 ...............................................................................................................................2、电力电缆 ......................................................................................................................................................3、电气装备用电线电缆 ...............................................................................................................................4、塑料绝缘控制电缆....................................................................................................................................5、通用橡套电缆.............................................................................................................................................6、架空绝缘电缆.............................................................................................................................................7、矿用橡套软电缆.........................................................................................................................................8、电子计算机电缆.........................................................................................................................................9、平行集束架空绝缘电缆...........................................................................................................................10、聚稀烃绝缘挡潮聚稀烃综合护套市内通信电缆（了解） .........................................................11、同轴射频电缆...........................................................................................................................................12、预制带分支电缆 ......................................................................................................................................13、变频器专用电力电缆 .............................................................................................................................第一部分基础知识一、电线电缆的定义：电线电缆是用于传输电能、传递信号及实现电磁能转换的电工产品。
![电线电缆基础知识[规整]](https://uimg.taocdn.com/540752c229ea81c758f5f61fb7360b4c2e3f2aca.webp)
第一章电线电缆基础知识一、裸电线裸电线及裸导体制品是指没有绝缘、没有护套的导电线材，主要包括裸单线、裸绞线和型线型材三个系列产品。
铜铝单线：包括软铜单线、硬铜单线、软铝单线、硬铝单线。
主要用作各种电线电缆的半制品，少量用于通信线材和电机电器的制造。
裸绞线：包括硬铜绞线（ＴＪ）、硬铝绞线（ＬＪ）、铝合金绞线（ＬＨＡＪ）、钢芯铝绞线（ＬＧＪ），主要用在架空敷设。
软铜绞线（ＴＪＲ）、软铝绞线（ＬＪＲ），主要用于电气装备及电子电器或元件的连接用。
以上各种绞线的规格从１.０～３００mm２不等。
其中钢芯铝绞线（ＬＧＪ）规格尺寸用标称的铝截面/标称的钢截面表示，它是配电线路上最常用的一种导线，钢芯截面越大导线的强度愈高，除普通钢芯铝绞线外，还有钢芯铝合金绞线、铝包钢芯铝绞线、防腐钢芯铝绞线、扩经钢芯铝绞线、倍容量导线、间隙式导线等。
常用有两种：钢芯铝绞线JL/G1A(原型号LGJ)执行标准GB/T1179-2008、铝绞线JL(原型号LJ)执行标准GB/T1179-2008。
规格为：10/2、16/3、25/4、35/6、50/8、70/10、70/40、95/15、95/20、95/55、120/7、120/20、120/2 5、120/70、150/8、150/20、150/25、150/35、185/10、185/25、185/30、185/45、240/30、240 /40、240/55～800/100等。
示例：JL/G1A-240/30-24/7(LGJ-240/30) 是由24根硬铝线和7根A级镀层普通强度镀锌钢丝制成的钢芯铝绞线，硬铝线的标称截面为240mm2，钢的标称截面为30 mm2。
订货例如：名称型号规格单位数量单价执行标准JL/G1A50/8吨（或公斤）元/吨（或公斤）GB/T1179-2008钢芯铝绞线（LGJ）二、电力电缆电力电缆在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，其中包括１～330kＶ及以上各种电压等级、各种绝缘的电力电缆。

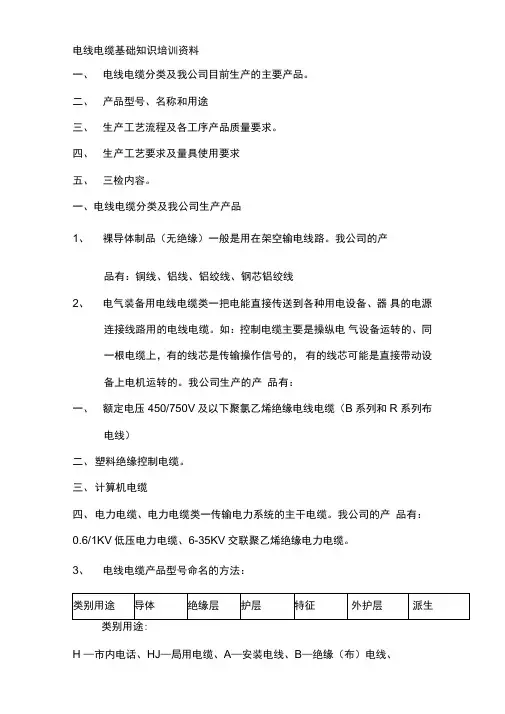

电线电缆基础知识培训资料一、电线电缆分类及我公司目前生产的主要产品。
二、产品型号、名称和用途三、生产工艺流程及各工序产品质量要求。
四、生产工艺要求及量具使用要求五、三检内容。
一、电线电缆分类及我公司生产产品1、裸导体制品（无绝缘）一般是用在架空输电线路。
我公司的产品有：铜线、铝线、铝绞线、钢芯铝绞线2、电气装备用电线电缆类一把电能直接传送到各种用电设备、器具的电源连接线路用的电线电缆。
如：控制电缆主要是操纵电气设备运转的、同一根电缆上，有的线芯是传输操作信号的，有的线芯可能是直接带动设备上电机运转的。
我公司生产的产品有：一、额定电压450/750V及以下聚氯乙烯绝缘电线电缆（B系列和R 系列布电线）二、塑料绝缘控制电缆。
三、计算机电缆四、电力电缆、电力电缆类一传输电力系统的主干电缆。
我公司的产品有：0.6/1KV低压电力电缆、6-35KV交联聚乙烯绝缘电力电缆。
3、电线电缆产品型号命名的方法：类别用途:H —市内电话、HJ—局用电缆、A—安装电线、B—绝缘（布）电线、C—船用电缆、F—飞机用线、K —控制电缆、U —矿用电缆、Y —移动电缆等。
二、导体：T—铜、除裸导体外、其它产品中一般省略、L —铝、G—钢铁三、绝缘层：V—聚氯乙烯（PVC）Y—聚乙烯（PE）YJ —交联聚乙烯（XLPE）YF—发泡聚乙烯，X —橡皮绝缘，四、护层V —聚氯乙烯（PVC）Y —聚乙烯（PE）H —橡皮护套，HD —耐寒橡套，HF—非燃性橡套，HQ —丁青橡套，HY—耐油橡套，B —棉纱编织，N —尼龙护套，Q—铅包五、特征B —扁平型，R—柔软型，P—屏蔽，G—高压，S—双绞型，Q—轻型，z—中型，c—重型，J—绞制，J—交流，z—直流。
六、外护层外护层一般用2位阿拉伯数字表示，前一位是铠装层结构材料，后一位是外被层材料七、派生派生是同一型号产品派生出来的，不同类型的产品表示方法不一样, 有的用A B C等字母，有的用1 23等阿拉伯数字，电力电缆一般用电压等级，而通讯电缆一般用频率来表示。
