高中物理选修3-2__感应电流产生的条件习题

高二第二学期质量监测试题物理（电磁感应和交变电流）第一部分 选择题（共48分）一、单项选择题。

本题共12小题，只有一个．．．．选项是符合题意的。

（每小题3分，共36分） 1. 电磁感应现象的发现使人们对电与磁内在联系的认识更加完美，宣告了电磁学作为一门统一学科的诞生。

下列科学家中，发现电磁感应现象的是（ ）A ．奥斯特B ．法拉第C ．安培D ．洛伦兹3. 在右图所示的实验中，能在线圈中产生感应电流的情况是（ ） A ．磁铁静止在线圈上方 B ．磁铁静止在线圈右侧 C ．磁铁静止在线圈里面 D ．磁铁插入或抽出线圈的过程4．如右图所示，当导体棒MN 在外力作用下沿导轨向右运动时，流过R 的电流方向是( )A. 由A →R →BB. 由B →R →A C ．无感应电流 D ．无法确定5．如图所示，当磁铁突然向铜环运动时，铜环的运动情况是( ) A ．向右摆动 B ．向左摆动 C ．静止 D ．无法判定6．关于感应电动势的大小，下列说法正确的是()A ．穿过线圈的磁通量Φ越大，所产生的感应电动势就越大B ．穿过线圈的磁通量的变化量ΔΦ越大，所产生的感应电动势就越大C．穿过线圈的磁通量的变化率ΔΦΔt 越大，所产生的感应电动势就越大D ．穿过线圈的磁通量Φ等于0，所产生的感应电动势就一定为0图1线圈7．一个矩形线圈，在匀强磁场中绕一个固定轴做匀速运动，当线圈处于如图所示位置时，此线圈（）A.磁通量最大，磁通量变化率最大，感应电动势最小B.磁通量最大，磁通量变化率最大，感应电动势最大C.磁通量最小，磁通量变化率最大，感应电动势最大D.磁通量最小，磁通量变化率最小，感应电动势最小8.如图电路中，P、Q两灯相同，L是自感系数很大但电阻可不计的线圈，则（）A．S接通瞬间，P、Q同时达正常发光B．S接通瞬间，P立即变亮，Q逐渐变亮C．S断开瞬间，PQ同时立即熄灭。

D．S断开瞬间，P立即熄灭，Q过一会才熄灭9.如图所示，一个由导体做成的矩形线圈，以恒定速率v运动，从无磁场区进入匀强磁场区，磁场宽度大于矩形线圈的宽度da，然后出来，若取逆时针方向的电流为正方向，那么在如图中的哪一个图能正确地表示回路中电流对时间的函数关系（）10．一个环形线圈放在磁场中，如图a所示，以磁感线垂直于线圈平面向外的方向为正方向，若磁感强度B随时间t的变化的关系如图b，那么在第2秒内线圈中的感应电流的大小和方向是（）A. 大小恒定，顺时针方向B. 逐渐减小，顺时针方向C. 大小恒定，逆时针方向D. 逐渐增加，逆时针方向a b11．如图所示，匀强磁场中有两个导体圆环a、b，磁场方向与圆环所在平面垂直。

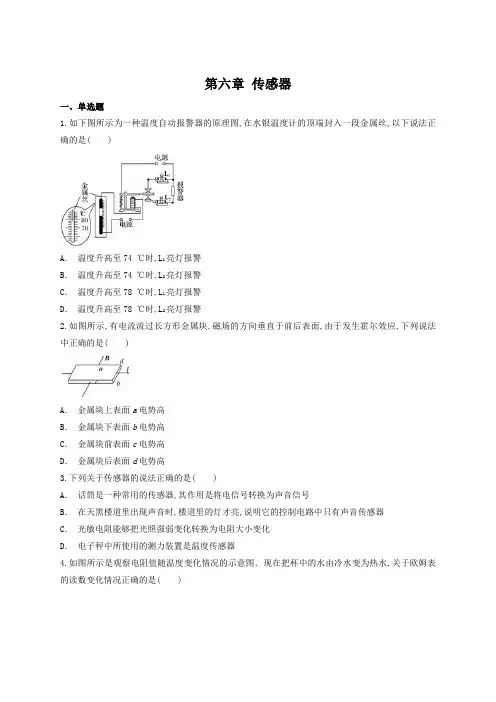

第六章传感器一、单选题1.如下图所示为一种温度自动报警器的原理图,在水银温度计的顶端封入一段金属丝,以下说法正确的是( )A．温度升高至74 ℃时,L1亮灯报警B．温度升高至74 ℃时,L2亮灯报警C．温度升高至78 ℃时,L1亮灯报警D．温度升高至78 ℃时,L2亮灯报警2.如图所示,有电流流过长方形金属块,磁场的方向垂直于前后表面,由于发生霍尔效应,下列说法中正确的是( )A．金属块上表面a电势高B．金属块下表面b电势高C．金属块前表面c电势高D．金属块后表面d电势高3.下列关于传感器的说法正确的是( )A．话筒是一种常用的传感器,其作用是将电信号转换为声音信号B．在天黑楼道里出现声音时,楼道里的灯才亮,说明它的控制电路中只有声音传感器C．光敏电阻能够把光照强弱变化转换为电阻大小变化D．电子秤中所使用的测力装置是温度传感器4.如图所示是观察电阻值随温度变化情况的示意图．现在把杯中的水由冷水变为热水,关于欧姆表的读数变化情况正确的是( )A．如果R为金属热电阻,读数变大,且变化非常明显B．如果R为金属热电阻,读数变小,且变化不明显C．如果R为热敏电阻(用半导体材料制作),读数变化非常明显D．如果R为热敏电阻(用半导体材料制作),读数变化不明显5.利用传感器和计算机可以研究快速变化的力的大小．实验时,把图甲中的小球举高到绳子的悬点O处,然后让小球自由下落．用这种方法获得的弹性绳的拉力随时间的变化图线如图乙所示．根据图线所提供的信息,以下判断正确的是( )A．t2时刻小球所处位置是运动中最高点B．t1～t2期间小球速度先增大后减小C．t3时刻小球动能最小D．t2与t5时刻小球速度大小不同6.在家用电热灭蚊器中,电热部分主要元件是PTC元件,PTC元件是由钛酸钡等半导体材料制成的电阻器,其电阻率ρ随温度T的变化关系如图所示,由于这种特性,PTC元件具有发热、保温双重功能．以下对电热灭蚊器的判断正确的是( )①通电后,其电功率先增大后减小②通电后,其电功率先减小后增大③当其产生的热量与散失的热量相等时,温度保持在T1不变④当其产生的热量与散发的热量相等时,温度保持在T1和T2之间的某一值不变A．①③B．②③C．②④D．①④7.电子打火机的点火原理是压电效应,压电片在受压时会在两侧形成电压且电压大小与压力近似成正比．现有一利用压电效应制造的电梯加速度传感器,如图所示．压电片安装在电梯地板下,电压表与压电片构成闭合回路用来测量压电片两侧形成的电压,若发现电压表示数增大,下列说法正确的是( )A．电梯一定加速上升B．电梯一定减速下降C．电梯加速度一定向上D．电梯加速度一定向下8.以下家用电器中利用了温度传感器的是( )A．防盗报警器B．自动门C．电子秤D．电饭煲9.许多楼道照明灯具有这样的功能：天黑时,出现声音它就开启；而在白天,即使有声音它也没有反应,它的控制电路中可能接入的传感器是( )①温度传感器；②光传感器；③声音传感器；④热传感器A．①②B．②③C．③④D．②④10.霍尔元件能转换哪个物理量( )A．把温度这个热学量转换成电阻这个电学量B．把磁感应强度这个磁学量转换成电压这个电学量C．把力这个力学量转换成电压这个电学量D．把光照强弱这个光学量转换成电阻这个电学量二、多选题11.(多选)如图所示,用光敏电阻LDR和灯泡制成的一种简易水污染指示器,下列说法中正确的是( )A．严重污染时,LDR是高电阻B．轻度污染时,LDR是高电阻C．无论污染程度如何,LDR的电阻不变,阻值大小由材料本身因素决定D．该仪器的使用会因为白天和晚上受到影响12.(多选)美国科学家Willard S．Boyle与George E．Smith因电荷耦合器件(CCD)的重要发明荣获2009年度诺贝尔物理学奖．CCD是将光学量转变成电学量的传感器．下列器件可作为传感器的有( )A．发光二极管B．热敏电阻C．霍尔元件D．干电池13.(多选)为锻炼身体,小明利用所学物理知识设计了一个电子拉力计,如图所示是原理图．轻质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计,P与R1间的摩擦不计),弹簧劲度系数为100 N/cm.定值电阻R0＝5 Ω,ab是一根长为5 cm的均匀电阻丝,阻值R1＝25 Ω,电源输出电压恒为U ＝3 V,理想电流表的量程为0～0.6 A,当拉环不受力时,滑片P处于a端．下列关于这个电路的说法正确的是(不计电源内阻)( )A．小明在电路中连入R0的目的是保护电路B．当拉环不受力时,闭合开关后电流表的读数为0.1 AC．当拉力为400 N时,电流表指针指在0.3 A处D．当拉力为400 N时,电流表指针指在0.5 A处三、实验题14.如图所示,一热敏电阻R T放在控温容器M内；A为毫安表,量程6 mA,内阻为数十欧姆；E为直流电源,电动势约为3 V,内阻很小；R为电阻箱,最大阻值为999.9 Ω,S为开关．已知R T在95 ℃时的阻值为150 Ω,在20 ℃时的阻值约为550 Ω.现要求在降温过程中测量在20～95 ℃之间的多个温度下R T的阻值．(1)在图中画出连线,完成实验原理电路图．(2)完成下列实验步骤中的填空：a．依照实验原理电路图连线．b．调节控温容器M内的温度,使得R T的温度为95 ℃.c．将电阻箱调到适当的阻值,以保证仪器安全．d．闭合开关．调节电阻箱,记录电流表的示数I0,并记录________．e．将R T的温度降为T1(20 ℃＜T1＜95 ℃)；调节电阻箱,使得电流表的读数________,记录________．f．温度为T1时热敏电阻的电阻值R T1＝________.g．逐步降低T1的数值,直到20 ℃；在每一温度下重复步骤e、f.15.现有器材：直流恒流电源(在正常工作状态下输出的电流恒定)、电压表、待测热敏电阻、保温容器、温度计、开关和导线等．(1)若用上述器材测量热敏电阻的阻值随温度变化的特性,请你在实物图上连线．(2)实验的主要步骤：①正确连接电路,在保温容器中注入适量冷水,接通电源,调节并记录电源输出的电流值；②在保温容器中添加少量热水,待温度稳定后,闭合开关,________,________,断开开关．③实验小组算得该热敏电阻在不同温度下的阻值,并据此绘得R－t关系图线．请根据图中的图线写出该热敏电阻的R－t关系式：R＝________＋________t(Ω)保留3位有效数字．四、计算题16.在航天事业中要用角速度计测得航天器的自转角速度ω,结构如图所示,当系统绕轴OO′转动时元件A在光滑杆上发生滑动,并输出电信号成为航天器的制导信号源,已知A质量为m,弹簧的劲度系数为k,原长为l0,电源电动势为E,内阻不计,滑动变阻器总长为l,电阻分布均匀,系统静止时滑动变阻器触头P在中点,与固定接头Q正对,当系统以角速度ω转动时,求：(1)弹簧形变量x与ω的关系式；(2)电压表示数U与角速度ω的关系式．17.如图所示是一种悬球式加速度仪,它可以用来测定沿水平轨道运动的列车的加速度．金属球的质量为m,它系在金属丝的下端,金属丝的上端悬挂在O点,AB是一根长为L的均匀电阻丝,其阻值为R,金属丝与电阻丝接触良好,摩擦不计,电阻丝的中心C焊接一根导线,从O点也引出一根导线,两线之间接入一个电压表(金属丝和导线电阻不计)．图中虚线OC与AB垂直,且OC＝h,电阻丝AB接在电压为U的直流稳压电源上,整个装置固定在列车中使AB与车前进的方向保持水平．列车静止时金属丝呈竖直状态,当列车加速或减速前进时,金属丝将偏离竖直方向,从电压表的读数变化可以测出加速度的大小．(1)当列车向右做匀加速直线运动时,试推导出加速度a与电压表读数U′的关系式(a用U′、U、L、h及重力加速度g等表示)；(2)用推导出的a与U′的关系式说明表盘上a的刻度是否均匀？(3)C点设置在电阻丝AB中点的原因是什么？对电压表的选择应有什么特殊要求？18.如图所示为一种加速度仪的示意图．质量为m的振子两端连有劲度系数均为k的轻弹簧,电源的电动势为E,不计内阻,滑动变阻器的总阻值为R,有效长度为L,系统静止时滑动触头位于滑动变阻器正中,这时电压表指针恰好在刻度盘正中．求：(1)系统的加速度a(以向右为正)和电压表读数U的函数关系式．(2)将电压表刻度改为加速度刻度后,其刻度是均匀的还是不均匀的？为什么？(3)若电压表指针指在满刻度的3/4位置,此时系统的加速度大小和方向如何？五、填空题19.目前有些居民区内楼道灯的控制,使用的是一种延时开关．该延时开关的简化原理图如图所示．图中D是红色光发光二极管(只要有很小的电流通过就能使其发出红色亮光),R为限流电阻,K 为按钮式开关,虚线框内S表示延时开关电路,当按下K接通电路瞬间,延时开关触发,相当于S闭合．这时释放K后,延时开关S约在1 min后断开,电灯熄灭．根据上述信息和原理图,我们可推断：按钮开关K按下前,发光二极管是________(填“发光的”或“熄灭的”),按钮开关K按下再释放后,电灯L发光持续时间约________ min.这一过程中发光二极管是________．限流电阻R的阻值和灯丝电阻R L相比,应满足R________R L的条件．20.按如图所示接好电路,合上S1,S2,发现小灯泡不亮,原因是________________；用电吹风对热敏电阻吹一会儿热风,会发现小灯泡________________,原因是________________；停止吹风,会发现小灯泡________________,原因是____________________________；把热敏电阻放入冷水中会发现小灯泡________________,原因是____________________________．21.如图甲所示,某同学设计了一种“闯红灯违规证据模拟记录器”,它可以通过拍摄照片来记录机动车辆闯红灯时的情景．它的工作原理是：当光控开关接收到某种颜色光时,开关自动闭合,且当压敏电阻受到车的压力,它的阻值变化引起电流变化达到一定值时,继电器的衔铁就被吸下,工作电路中的电控照相机就工作,拍摄违规车辆．光控开关未受到该种光照射就自动断开,衔铁不被吸引,工作电路中的指示灯发光．(1)要记录车辆违规闯红灯的情景,光控开关应在接收到________光(填“红”“绿”或“黄”)时自动闭合．(2)已知控制电路的电源电动势为 6 V,内阻为 1 Ω,继电器电阻为R0＝9 Ω,当控制电路中电流大于0.06 A时,衔铁会被吸引,如图乙所示,则只有质量超过________ kg的车辆违规时才会被记录．(g取10 N/kg)22.电饭煲的工作原理如图所示,可分为两部分,即控制部分：由S2、R1和黄灯组成．工作(加热)部分：由发热电阻R3、R2和红灯组成,S1是一个磁铁限温开关,手动闭合,当此开关的温度达到居里点(103 ℃)时,自动断开,且不能自动复位(闭合),S2是一个双金属片自动开关,当温度达到70～80 ℃时,自动断开,低于70 ℃时,自动闭合,红灯、黄灯是指示灯,通过的电流必须较小,所以R1、R2起________作用,R3是发热电阻,由于煮饭前温度低于70 ℃,所以S2是________(填“断开的”或“闭合的”)．接通电源并按下S1后,黄灯灭而红灯亮,R3发热,当温度达到70～80 ℃时,S2断开,当温度达到103 ℃时饭熟,S1断开,当温度降到70 ℃以下时,S2闭合,电饭煲处于保温状态,由以上描述可知R2________R3(填“＜”“＝”或“＞”),若用电饭煲烧水时,直到水被烧干S1才会断开,试解释此现象．23.如图所示,由电源、小灯泡、电阻丝、开关组成的电路中,当闭合开关S后,小灯泡正常发光,若用酒精灯加热电阻丝时,发现小灯泡亮度变化是________,发生这一现象的主要原因是________．A．小灯泡的电阻发生了变化B．小灯泡灯丝的电阻率随温度发生了变化C．电阻丝的电阻率随温度发生了变化D．电源的电压随温度发生了变化答案解析1.【答案】D【解析】2.【答案】B【解析】当电流在导体中流动时,自由电子定向移动的方向向左,受到向上的洛伦兹力作用,向金属块上表面聚集,于是金属块的上、下表面分别带上了负电荷与正电荷,从而形成了电势差,且下表面电势高,选项B正确．3.【答案】C【解析】A项,话筒是一种常用的传感器,其作用是将声音信号转换为电信号；B项,天黑楼道里出现声音时,楼道里的灯才亮,说明它的控制电路中有光传感器和声音传感器；C项,光敏电阻随光照强弱变化,其阻值会发生变化,即它够把光照强弱变化转换为电阻大小变化；D项,电子秤中所使用的测力装置是压力传感器；故选C.4.【答案】C【解析】若为金属热电阻、温度升高后,电阻变大,读数变化不明显,A、B错误．若为热敏电阻,读数将明显变化,C对,D错．5.【答案】B【解析】小球下落的轨迹展开图如图所示,B处为绳子原长处,C处为小球重力与绳上拉力相等处,D 处为小球下落的最低点,在F－t图中,0～t1小球在OB间下落,t1～t2小球在BD间下落,t2～t3小球由D回到B处,t3～t4小球在BO间上升,而后下落至B点．由F－t图知,小球在t2时刻下落到最大距离,然后最大距离在逐渐减小,由以上分析知,小球的最大速度出现在C点,对应于t1～t2之间,A 错,B对；小球动能最小出现在t2时刻或t3～t4间某时刻,C错误；t2和t5分别对应小球先后两次下落过程中经过最低点的时刻,速度大小都为零,D错误．正确选项为B.6.【答案】D【解析】在温度由零升到T1的过程中,电阻器的电阻率ρ随温度的升高而减小,其电阻R随之减小,由于加在灭蚊器上的电压U保持不变,灭蚊器的热功率P随之增大,当T＝T1时,P＝P1达到最大,在温度由T1升高到T2的过程中,ρ增大,R增大,P减小．而温度越高,其与外界环境的温度差也就越大,高于环境温度的电热灭蚊器的散热功率P′也就越大,因此在这之间的某温度T3会有P＝PT3＝P′,即电热功率等于散热功率时,达到保温,当T<T3时,P>P′,温度自动升高到T3；当T>T3时,P<P′,温度自动降低到T3,实现自动保湿,正确选项为D.7.【答案】C【解析】电压表示数增大说明人对地板的压力变大,对人受力分析知地板对人的支持力大于人所受重力,即人的加速度一定向上,所以电梯可能向上加速,也可能向下减速．8.【答案】D【解析】9.【答案】B【解析】10.【答案】B【解析】选B,霍尔元件是将磁感应强度转换成电压的．11.【答案】AD【解析】严重污染时,透过污水照到LDR上的光线较少,LDR电阻较大,A对,B错；LDR由半导体材料制成,受光照影响电阻会发生变化,C错；白天和晚上自然光强弱不同,或多或少会影响LDR的电阻,D对．12.【答案】BC【解析】13.【答案】ABC【解析】若电路无电阻R0,且金属滑片P在b端时,回路短路损坏电源,R0的存在使电路不出现短路,因此A正确．当拉环不受力时,滑片P在a端,由欧姆定律得,I＝＝0.1 A,故B正确．拉力为400 N时,由F＝kΔx,则Δx＝4 cm,对应的电阻为RaP＝20 Ω,R1接入电路的电阻RPb＝5 Ω,由闭合电路欧姆定律得,I′＝＝0.3 A,故D错,C正确．14.【答案】(1)如图所示(2)d.电阻箱的读数R0 e．仍为I0电阻箱的读数R1 f．R0－R1＋150 Ω【解析】(1)电阻箱的最大阻值与热敏电阻的最大阻值相差不大,因此电阻箱应与热敏电阻串联．(2)本实验原理是当电路的两种状态的电流相等时,外电路的总电阻相等．95 ℃和T1时对应的电路的总电阻相等,有150 Ω＋R0＝R T1＋R1,即R T1＝R0－R1＋150 Ω.15.【答案】(1)如图(2)②读取温度计示数读取电压表示数(3)100 0.400【解析】(1)连接实物图时导线不能交叉,电压表应并联在电阻两端,电流由电压表的正接线柱流入电压表．(2)因本实验是探究热敏电阻的阻值随温度变化的特性,所以实验需测出热敏电阻的阻值及相应的温度,热敏电阻的阻值用R＝间接测量,故需记录的数据是温度计示数和电压表的示数．(3)设热敏电阻R＝R0＋kt,由图线斜率知k＝0.400.温度为10 ℃时,热敏电阻R＝104 Ω,则R0＝R－kt＝104 Ω－0.400×10 Ω＝100 Ω,所以R＝100＋0.400t(Ω)．16.【答案】(1)x＝(2)U＝【解析】(1)由圆周运动规律知kx＝mω2R＝mω2(l0＋x)即kx－mω2x＝mω2l0所以x＝(2)由串联电路的规律知U＝E＝.17.【答案】(1)设列车加速度为a时,小球偏离竖直方向θ角,此时小球受力情况如图所示,根据牛顿第二定律得mg tanθ＝ma.①因为tanθ＝,②由①②两式得a＝g③又设列车加速度为a时,电压表读数为U′＝＝,④由④式得DC＝,⑤将⑤式代入③式得a＝⑥(2)由⑥式可知,g、L、U、h均为常数,则列车加速度a与电压表读数U′成正比,可将电压表中刻度一一对应地改成加速度a的数值,因而可知表盘上加速度a的刻度与电压表的刻度一样,是均匀的．(3)原因是列车可能加速运动也可能减速运动(加速度方向随之变化)；所选择的电压表中间刻度应为零【解析】18.【答案】(1)a＝(E－2U)(2)均匀,因为加速度a与电压表示数U是一次函数(线性)关系(3)方向向左【解析】(1)当振子向左偏离中间位置x距离时,由牛顿第二定律得2kx＝ma①电压表的示数为U＝E②由以上两式解得a＝(E－2U)．③(2)均匀,因为加速度a与电压表示数U是一次函数(线性)关系．(3)当滑动触头滑到最右端时,电压表最大示数U m＝E,电压表指针指在满刻度的位置时,U＝E代入③式解得a＝－,负号表示方向向左．19.【答案】发光的 1 熄灭的≫【解析】开关K按下前,S为断开,有电流经过发光二极管,故发光二极管是发光的．当按下开关K 后,延时开关S闭合,二极管和R被短路,二极管不发光,由于延时开关S约1 min后断开,故电灯L 能持续发光1 min,由于R为限流电阻,且二极管只要有很小的电流通过就能发光,故应满足R≫R L.20.【答案】由于热敏电阻在常温时阻值较大,左侧电路电流较小,电磁铁磁性较弱吸不住衔铁发光当用电吹风对热敏电阻加热使其阻值变小,左侧电路中电流增大,电磁铁吸住衔铁,使右侧电路接通,小灯泡亮了发光热敏电阻温度仍然较高熄灭当把热敏电阻放入冷水后,热敏电阻温度降低很快,阻值变大,左侧电路中电流减小,电磁铁将衔铁放开,故小灯泡熄灭【解析】21.【答案】(1)红(2)400【解析】当车辆闯红灯或车辆压在压敏电阻超载时,光控开关闭合,继电器的衔铁就被吸下,电控照相机自动拍照,根据闭合电路欧姆定律I＝,当电流为0.06 A时,外电阻R＝90 Ω,从题图乙中找出对应的压力为4×103N,故质量为400 kg.22.【答案】限流闭合的>【解析】R1、R2起的作用是限流,防止指示灯(氖泡)因电流过大而烧毁,S2是自动控制温度开关,当温度低于70℃时自动闭合,当温度达到70～80 ℃时又自动断开,使电饭煲处于保温状态,由于R3的功率较大,因此R2＞R3.由于开关S1必须当温度达到103 ℃时才自动断开,而水的沸点只有100 ℃,因此用电饭煲烧水时,直到水被烧干后S1才会断开．23.【答案】变暗 C【解析】电阻丝的电阻率随温度的升高而增大,电阻也增大,电路中电流减小,根据P＝I2R知,小灯泡的实际功率减小,所以变暗．。

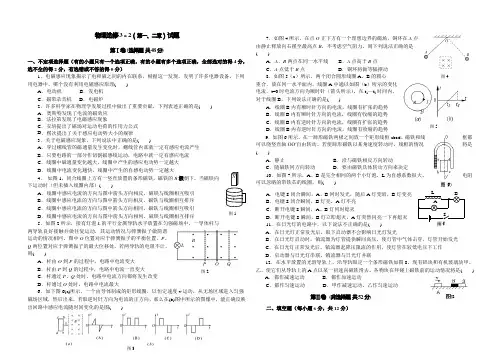

图3物理选修3－2（第一、二章）试题第Ⅰ卷 (选择题 共48分)一、不定项选择题（有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得4分，选不全的得2分，有选错或不答的得0分）1．电磁感应现象揭示了电和磁之间的内在联系，根据这一发现，发明了许多电器设备，下列用电器中，哪个没有利用电磁感应原理( )A ．电动机B ．发电机C ．磁带录音机D ．电磁炉2．许多科学家在物理学发展过程中做出了重要贡献，下列表述正确的是( ) A ．奥斯特发现了电流的磁效应 B ．法拉第发现了电磁感应现象C ．安培提出了磁场对运动电荷的作用力公式D ．楞次提出了关于感应电动势大小的规律3．关于电磁感应现象，下列说法中正确的是( )A ．穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生B ．只要电路的一部分作切割磁感线运动，电路中就一定有感应电流C ．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大D ．线圈中电流变化越快，线圈中产生的自感电动势一定越大4． 如图1，闭合线圈上方有一竖直放置的条形磁铁，磁铁的S 极朝下。

当磁铁向下运动时（但未插入线圈内部）( )A ．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引B ．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥C ．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引D ．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥5．如图2所示，接有灯泡L 的平行金属导轨水平放置在匀强磁场中，一导体杆与两导轨良好接触并做往复运动，其运动情况与弹簧振子做简谐运动的情况相同。

图中O 位置对应于弹簧振子的平衡位置，P 、Q 两位置对应于弹簧振子的最大位移处。

若两导轨的电阻不计，则( )A ．杆由O 到P 的过程中，电路中电流变大B ．杆由P 到Q 的过程中，电路中电流一直变大C ．杆通过P 、Q 处时，电路中电流方向都将发生改变D ．杆通过O 处时，电路中电流最大6．如下图6(a)所示，一个由导体制成的矩形线圈，以恒定速度v 运动，从无场区域进入匀强磁场区域，然后出来。

第四章电磁感应一、单选题1.如图所示,一个有弹性的金属圆环被一根橡皮绳吊于通电直导线的正下方,直导线与圆环在同一竖直面内,当通电直导线中电流增大时,弹性圆环的面积S和橡皮绳的长度l将()A．S增大,l变长B．S减小,l变短C．S增大,l变短D．S减小,l变长2.关于涡流,下列说法中不正确的是()A．真空冶炼炉是利用涡流来熔化金属的装置B．家用电磁灶锅体中的涡流是由恒定磁场产生的C．阻尼摆摆动时产生的涡流总是阻碍其运动D．铁芯用相互绝缘的硅钢片叠成能减小涡流3.如图中画出的是穿过一个闭合线圈的磁通量随时间的变化规律,以下哪些认识是正确的()A．第0.6 s末线圈中的感应电动势是4 VB．第0.9 s末线圈中的瞬时电动势比0.2 s末的小C．第1 s末线圈的瞬时电动势为零D．第0.2 s末和0.4 s末的瞬时电动势的方向相同4.如图所示,一个由导体做成的矩形线圈,以恒定速率v运动,从无场区进入匀强磁场区,磁场宽度大于矩形线圈的宽度da,然后出来,若取逆时针方向的电流为正方向,那么下列图中的哪一个图能正确地表示回路中的电流与时间的函数关系()A．B．C．D．5.如图所示,一个带正电的粒子在垂直于匀强磁场的平面内做圆周运动,当磁感应强度均匀增大时,此粒子的动能将()A．不变B．增大C．减少D．以上情况都有可能6.如图所示,一沿水平方向的匀强磁场分布在宽度为2L的某矩形区域内(长度足够大),该区域的上、下边界MN、PS是水平的．有一边长为L的正方形导线框abcd从距离磁场上边界MN的某高处由静止释放下落并穿过该磁场区域,已知当线框的ab边到达MN时线框刚好做匀速直线运动(以此时开始计时),以MN处为坐标原点,取如图坐标轴x,并规定逆时针方向为感应电流的正方向,则关于线框中的感应电流与ab边的位置坐标x间的以下图线中,可能正确的是()A．B．C．D．7.如下图所示,一个闭合三角形导线框ABC位于竖直平面内,其下方(略靠前)固定一根与导线框平面平行的水平直导线,导线中通以图示方向的恒定电流．释放导线框,它由实线位置下落到虚线位置未发生转动,在此过程中()A．导线框中感应电流的方向依次为ACBA→ABCA→ACBAB．导线框的磁通量为零时,感应电流也为零C．导线框所受安培力的合力方向依次为向上→向下→向上D．导线框所受安培力的合力为零,做自由落体运动8.一矩形线框置于匀强磁场中,线框平面与磁场方向垂直．先保持线框的面积不变,将磁感应强度在1 s时间内均匀地增大到原来的两倍．接着保持增大后的磁感应强度不变,在1 s时间内,再将线框的面积均匀地减小到原来的一半．先后两个过程中,线框中感应电动势的比值为()A．B． 1C． 2D． 49.法拉第电磁感应定律可以这样表述：闭合电路中感应电动势的大小()A．跟穿过这一闭合电路的磁通量成正比B．跟穿过这一闭合电路的磁感应强度成正比C．跟穿过这一闭合电路的磁通量的变化率成正比D．跟穿过这一闭合电路的磁通量的变化量成正比10.某线圈中产生了恒定不变的感应电流,关于穿过该线圈的磁通量Φ随时间t变化的规律,可能是下面四幅图中的()A．B．C．D．二、多选题11.(多选)如图,足够长的U型光滑金属导轨平面与水平面成θ角(0＜θ＜90°),其中MN与PQ平行且间距为l,导轨平面与磁感应强度为B的匀强磁场垂直,导轨电阻不计,其上端所接定值电阻为R.给金属棒ab一沿斜面向上的初速度v0,并与两导轨始终保持垂直且接触良好,ab棒接入电路的电阻为r,当ab棒沿导轨上滑距离x时,速度减小为零．则下列说法不正确的是()A．在该过程中,导体棒所受合外力做功为mvB．在该过程中,通过电阻R的电荷量为C．在该过程中,电阻R产生的焦耳热为D．在导体棒获得初速度时,整个电路消耗的电功率为v012.(多选)在如图所示的各图中,闭合线框中能产生感应电流的是()A．B．C．D．13.如图所示,在匀强磁场中放有平行铜导轨,它与大线圈M相连接,要使小导线圈N获得顺时针方向的感应电流,则放在导轨上的金属棒ab的运动情况(两线圈共面放置)是()A．向右匀速运动B．向左加速运动C．向右减速运动D．向右加速运动三、实验题14.如图是做探究电磁感应的产生条件实验的器材．(1)在图中用实线代替导线把它们连成实验电路．(2)由哪些操作可以使灵敏电流计的指针发生偏转()A．闭合开关B．断开开关C．保持开关一直闭合D．将线圈A从B中拔出(3)假设在开关闭合的瞬间,灵敏电流计的指针向左偏转,则当螺线管A向上拔出的过程中,灵敏电流计的指针向______(填“左”或“右”)偏转．15.英国物理学家法拉第在1831年发现了“磁生电”现象．现在某一课外活动小组的同学想模仿一下法拉第实验,于是他们从实验室里找来了两个线圈A、B,两节干电池、电键、电流计、滑动变阻器等器材,如图所示．请同学们帮助该活动小组,用笔画线代替导线,将图中的器材连接成实验电路．四、计算题16.如图所示,长为L＝0.2 m、电阻为r＝0.3 Ω、质量为m＝0.1 kg的金属棒CD垂直放在位于水平面上的两条平行光滑金属导轨上,两导轨间距也为L,棒与导轨接触良好,导轨电阻不计,导轨左端接有R ＝0.5 Ω的电阻,量程为0～3.0 A的电流表串联在一条导轨上,量程为0～1.0 V的电压表接在电阻R 的两端,垂直导轨平面的匀强磁场向下穿过平面．现以向右恒定的外力F使金属棒右移,当金属棒以v＝2 m/s的速度在导轨平面上匀速滑动时,观察到电路中的一个电表正好满偏,而另一电表未满偏．问：(1)此时满偏的电表是什么表？说明理由．(2)拉动金属棒的外力F多大？(3)导轨处的磁感应强度多大？17.如图所示,ef、gh为水平放置的足够长的平行光滑导轨,导轨间距为L＝1 m,导轨左端连接一个R ＝3 Ω的电阻,一根电阻为1 Ω的金属棒cd垂直地放置在导轨上,与导轨接触良好,导轨的电阻不计,整个装置放在磁感应强度为B＝2 T的匀强磁场中,磁场方向垂直于导轨平面向上．现对金属棒施加4 N的水平向右的拉力F,使棒从静止开始向右运动,试解答以下问题：(1)金属棒达到的最大速度v是多少？(2)金属棒达到最大速度后,R上的发热功率为多大？18.如图所示,两根足够长的光滑金属导轨ab、cd竖直放置,导轨间距离为L,电阻不计．在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡．整个系统置于匀强磁场中,磁感应强度方向与导轨所在平面垂直．现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放．金属棒下落过程中保持水平,且与导轨接触良好．已知某时刻后两灯泡保持正常发光．重力加速度为g.求：(1)磁感应强度的大小;(2)灯泡正常发光时金属棒的运动速率．五、填空题19.如图所示,线圈ABCO面积为0.4 m2,匀强磁场的磁感应强度B＝0.1 T,方向为x轴正方向,通过线圈的磁通量为________Wb.在线圈由图示位置绕z轴向下转过60°的过程中,通过线圈的磁通量改变了________Wb.(可以用根式表示)20.图甲为“探究电磁感应现象”实验中所用器材的示意图．现将电池组、滑动变阻器、带铁芯的线圈A、B、电流计及开关连接成如图所示的电路．(1)开关闭合后,下列说法中正确的是________．A．只要将线圈A放在线圈B中就会引起电流计指针偏转B．线圈A插入或拔出线圈B的速度越大,电流计指针偏转的角度越大C．滑动变阻器的滑片P滑动越快,电流计指针偏转的角度越大D．滑动变阻器的滑片P匀速滑动时,电流计指针不会发生偏转(2)在实验中,如果线圈A置于线圈B中不动,因某种原因,电流计指针发生了偏转．这时,线圈B相当于产生感应电流的“电源”．这个“电源”内的非静电力是________．如果是因为线圈A插入或拔出线圈B,导致电流计指针发生了偏转．这时,是________转化为电能．(3)上述实验中,线圈A可等效为一个条形磁铁,将线圈B和灵敏电流计简化如图乙所示．当电流从正接线柱流入灵敏电流计时,指针向正接线柱一侧偏转．则乙图中灵敏电流计指针向其________接线柱方向偏转(填“正”或“负”)．21.如下图所示,半径为r的金属圆环绕通过直径的轴OO′以角速度ω匀速转动,匀强磁场的磁感应强度为B,以金属环的环面与磁场方向重合时开始计时,求在转动30°角的过程中,环中产生的平均感应电动势为________．22.如图所示,金属环直径为d、总电阻为2R,匀强磁场磁感应强度为B,垂直穿过环所在平面．电阻为的导体杆AB沿环表面以速度v向右滑至环中央时,杆两端的电压为________．23.如下图甲所示,环形线圈的匝数n＝1000,它的两个端点a和b间接有一理想电压表,线圈内磁感应强度B的变化规律如图乙所示,线圈面积S＝100 cm2,则Uab＝________,电压表示数为________V.答案解析1.【答案】D【解析】当通电直导线中电流增大时,穿过金属圆环的磁通量增大,金属圆环中产生感应电流,根据楞次定律,感应电流要阻碍磁通量的增大：一是用缩小面积的方式进行阻碍;二是用远离直导线的方法进行阻碍,故D正确．2.【答案】B【解析】高频感应炉是用涡流来熔化金属对其进行冶炼的,炉内放入被冶炼的金属,线圈内通入高频交变电流,这时被冶炼的金属中产生涡流就能被熔化．故A正确;电磁炉利用高频电流在电磁炉内部线圈中产生磁场,当含铁质锅具放置炉面时,铁磁性锅体被磁化,锅具即切割交变磁感线而在锅具底部产生交变的涡流,恒定磁场不会产生涡流,故B错误;阻尼摆摆动时产生的涡流总是阻碍其运动,当金属板从磁场中穿过时,金属板板内感应出的涡流会对金属板的运动产生阻碍作用．故C正确;在整块导体内部发生电磁感应而产生感应电流的现象称为涡流现象,要损耗能量,不用整块的硅钢铁芯,其目的是为了减小涡流,故D正确．本题选择错误的,故选B.3.【答案】A【解析】由法拉第电磁感应定律知：感应电动势E＝可知：0．3～0.8 s：E＝＝＝－4 V,负号表示方向与正方向相反,A正确;图象的斜率表示电动势的大小,由图象知第0.9 s末线圈中的瞬时电动势比0.2 s末的大,B错误;第1 s末线圈的磁感强度为零,但磁通量的变化率不为零,电动势不为零,C错误;第0.2 s末和0.4 s末的图象斜率一正一负,瞬时电动势的方向相反,D错误．4.【答案】C【解析】根据楞次定律,线圈进入磁场的过程,穿过线圈的磁通量向里的增加,产生逆时针方向的感应电流,因为速度恒定,所以电流恒定,故A、D错误;离开磁场时,穿过线圈的向里的磁通量减少,所以产生顺时针方向的电流,B错误,C正确．5.【答案】B【解析】当垂直纸面向里的磁场增强时,产生逆时针的涡旋电场,带正电的粒子将受到这个电场对它的电场力作用,而使动能增加,故B正确．6.【答案】D【解析】在第一个L内,线框匀速运动,电动势恒定,电流恒定;在第二个L内,线框只在重力作用下加速,速度增大;在第三个L内,安培力大于重力,线框减速运动,电动势减小,电流减小．这个过程加速度逐渐减小,速度是非线性变化的,电动势和电流都是非线性减小的,选项A、B均错误．安培力再减小,也不至于减小到小于第一段时的值,因为当安培力等于重力时,线框做匀速运动,选项C错误,D正确．7.【答案】A【解析】根据右手螺旋定则可知导线上方的磁场方向垂直于纸面向外,下方的磁场方向垂直于纸面向里,而且越靠近导线磁场越强．所以闭合导线框ABC在下降过程中,导线框内垂直于纸面向外的磁通量先增大,当增大到BC边与导线重合时,达到最大,再向下运动,导线框内垂直于纸面向外的磁通量逐渐减小至零,然后随导线框的下降,导线框内垂直于纸面向里的磁通量增大,当增大到A点与导线重合时,达到最大,继续下降时由于导线框逐渐远离导线,使导线框内垂直于纸面向里的磁通量再逐渐减小,所以根据楞次定律可知,感应电流的磁场总是阻碍内部磁通量的变化,所以感应电流的磁场先向内,再向外,最后向内,所以导线框中感应电流的方向依次为ACBA→ABCA→ACBA,A正确;当导线框内的磁通量为零时,内部的磁通量仍然在变化,有感应电动势产生,所以感应电流不为零,B错误;根据对楞次定律的理解,感应电流的效果总是阻碍导体间的相对运动,由于导线框一直向下运动,所以导线框所受安培力的合力方向一直向上,不为零．C、D错误．8.【答案】B【解析】设原磁感应强度是B,线框面积是S.第1 s内ΔΦ1＝2BS－BS＝BS,第2 s内ΔΦ2＝2B·－2B·S＝－BS.因为E＝n,所以两次电动势大小相等,B正确．9.【答案】C【解析】由法拉第电磁感应定律可知,闭合电路中产生的感应电动势的大小与磁通量的变化率成正比,与磁通量及磁通量的变化量无关．故A、B、D错误,C正确．10.【答案】B【解析】要想该线圈中产生恒定不变的感应电流,则要求该线圈中产生的感应电动势是恒定不变的,要想线圈中产生恒定不变的感应电动势,由法拉第电磁感应定律可知,穿过线圈的磁通量的变化率应是恒定的,即在Φ－t图象中,其图线是一条倾斜的直线．11.【答案】ABC【解析】在该过程中,导体棒和金属导轨组成的系统所受合外力做功为mv,A错误;由q＝IΔt,I＝,E＝＝,通过电阻R的电荷量为q＝,B错误;由于不知摩擦力是否存在,所以C错误;在导体棒获得初速度时,电路中电动势为E＝Blv0,I＝,P＝I2(r＋R)＝v0,D正确．12.【答案】AB【解析】感应电流产生的条件是：只要穿过闭合线框的磁通量变化,闭合线框中就有感应电流产生．A图中,线框转动过程中,通过线框的磁通量发生变化,线框中有感应电流产生;B图中离直导线越远磁场越弱,所以当线框远离导线时,线框中磁通量不断变小,所以B图中有感应电流产生;C图中一定要把条形磁铁周围的磁感线空间分布图弄清楚,在图示位置,线框中的磁通量为零,在向下移动过程中,线框的磁通量一直为零,磁通量不变,线框中无感应电流产生;D图中,线框中的磁通量一直不变,无感应电流产生．故选A、B.13.【答案】BC【解析】14.【答案】(1)见解析(2)ABD(3)右【解析】(1)将灵敏电流计与大线圈B组成闭合回路,电源、开关、小线圈A组成闭合回路,电路图如图所示．(2)将开关闭合或断开,导致穿过线圈的磁通量变化,产生感应电流,灵敏电流计指针偏转,故A、B正确;保持开关一直闭合,则穿过线圈B的磁通量不变,没有感应电流产生,灵敏电流计指针偏转,故C错误;将螺线管A插入(或拔出)螺线管B时穿过线圈B的磁通量发生变化,线圈B中产生感应电流,灵敏电流计指针偏转,故D正确．(3)在开关闭合的瞬间,穿过线圈B的磁通量增大,灵敏电流计的指针向左偏转,则当螺线管A向上拔出的过程中,穿过线圈B的磁通量减小,灵敏电流计的指针向右偏转．15.【答案】【解析】线圈A与带电池的电路相连,线圈B与电流计相连,当滑动滑动变阻器时,线圈A中的电流变化,从而引起B中产生感应电流,也可以保持滑动器划片不动,线圈A插入或者拔出时,都可以引起B中产生感应电流．16.【答案】(1)见解析(2)1.6 N(3)4 T【解析】(1)假设电流表满偏,则I＝3.0 A,R两端电压U＝IR＝3.0×0.5 V＝1.5 V,将大于电压表的量程,不符合题意,故满偏电表应该是电压表．(2)由能量关系知,电路中的电能是外力做功转化来的,所以有Fv＝I2(R＋r),I＝,两式联立得F＝＝1.6 N.(3)磁场是恒定的,且不发生变化,由于CD运动而产生感应电动势,因此是动生电动势．根据法拉第电磁感应定律有E＝BLv,根据闭合电路欧姆定律得E＝U＋Ir以及I＝,联立三式得B＝＋＝4 T.17.【答案】(1)4 m/s(2)12 W【解析】(1)当金属棒速度最大时,拉力与安培力相等.＝F,v m＝＝4 m/s(2)回路中电流为I＝＝2 A,电阻上的发热功率为P＝I2R＝12 W.18.【答案】(1)(2)【解析】(1)设小灯泡的额定电流为I0,有P＝I R,①由题意,在金属棒沿导轨竖直下落的某时刻后,小灯泡保持正常发光,流经MN的电流为I＝2I0,②此时金属棒MN所受的重力和安培力相等,下落的速度达到最大值,有mg＝BLI,③联立①②③式得B＝(2)设灯泡正常发光时,金属棒的速率为v,由电磁感应定律与闭合电路欧姆定律得E＝BLv,⑤E＝RI0,⑥联立①②④⑤⑥式得v＝.⑦19.【答案】00.02或3.46×10－2【解析】线圈ABCO与x轴正方向的匀强磁场平行,没有一条磁感线穿过平面,所以磁通量等于0.在线圈由图示位置绕z轴向下转过60°时,线圈在中性面上面的投影面积为0.4×sin 60°,磁通量Φ＝0.1×0.4×sin 60°＝0.02Wb,磁通量变化量ΔΦ＝0.1×0.4×sin 60°－0＝0.02Wb.20.【答案】(1)BC(2)感应电场的电场力机械能(3)负【解析】(1)将线圈A放在线圈B中,由于磁通量不变化,故不会产生感应电流,也不会引起电流计指针偏转,选项A错误;线圈A插入或拔出线圈B的速度越大,则磁通量的变化率越大,产生的感应电流越大,电流计指针偏转的角度越大,选项B正确;滑动变阻器的滑片P滑动越快,电流的变化率越大,磁通量的变化率越大,则感应电流越大,电流计指针偏转的角度越大,选项C正确;滑动变阻器的滑片P 匀速滑动时,电流发生变化,磁通量变化,也会产生感应电流,故电流计指针也会发生偏转,选项D错误．故选BC.(2)这个“电源”内的非静电力是感应电场的电场力．如果是因为线圈A插入或拔出线圈B,导致电流计指针发生了偏转．这时是机械能转化为电能．(3)根据楞次定律可知,通过电流计的电流从负极流入,故灵敏电流计指针向其负接线柱方向偏转．21.【答案】3Bωr2【解析】ΔΦ＝Φ2－Φ1＝BS sin 30°－0＝Bπr2.又Δt＝＝＝所以＝＝＝3Bωr2.22.【答案】【解析】杆切割产生的感应电动势：E＝Bdv.两个电阻为R的半金属圆环并联,并联电阻R并＝R,电路电流(总电流)：I＝＝,杆两端的电压：U＝IR并＝Bdv.23.【答案】50 V50【解析】由B－t图象可知＝5 T/s由E＝n S得：E＝1 000×5×100×10－4V＝50 V.。

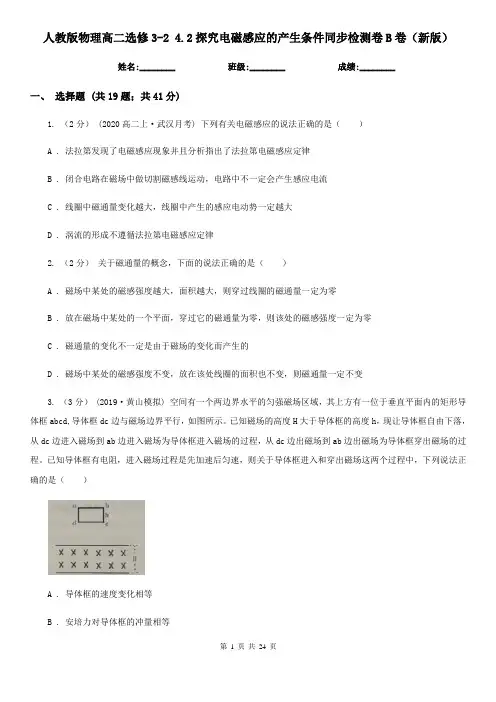

人教版物理高二选修3-2 4.2探究电磁感应的产生条件同步检测卷B卷（新版）姓名:________ 班级:________ 成绩:________一、选择题 (共19题；共41分)1. （2分） (2020高二上·武汉月考) 下列有关电磁感应的说法正确的是（）A . 法拉第发现了电磁感应现象并且分析指出了法拉第电磁感应定律B . 闭合电路在磁场中做切割磁感线运动，电路中不一定会产生感应电流C . 线圈中磁通量变化越大，线圈中产生的感应电动势一定越大D . 涡流的形成不遵循法拉第电磁感应定律2. （2分）关于磁通量的概念，下面的说法正确的是（）A . 磁场中某处的磁感强度越大，面积越大，则穿过线圈的磁通量一定为零B . 放在磁场中某处的一个平面，穿过它的磁通量为零，则该处的磁感强度一定为零C . 磁通量的变化不一定是由于磁场的变化而产生的D . 磁场中某处的磁感强度不变，放在该处线圈的面积也不变，则磁通量一定不变3. （3分）(2019·黄山模拟) 空间有一个两边界水平的匀强磁场区域，其上方有一位于垂直平面内的矩形导体框abcd,导体框dc边与磁场边界平行，如图所示。

已知磁场的高度H大于导体框的高度h，现让导体框自由下落，从dc边进入磁场到ab边进入磁场为导体框进入磁场的过程，从dc边出磁场到ab边出磁场为导体框穿出磁场的过程。

已知导体框有电阻，进入磁场过程是先加速后匀速，则关于导体框进入和穿出磁场这两个过程中，下列说法正确的是（）A . 导体框的速度变化相等B . 安培力对导体框的冲量相等C . 穿过导体框某横截面电量的绝对值相等D . 导体框中产生的热量相等4. （2分）将面积是0.5m2的导线环放在匀强磁场中，环面与磁场方向垂直．已知穿过这个导线环的磁通量是4.0×10﹣2Wb，则该磁场的磁感应强度为（）A . 2.0×10﹣2TB . 4.0×10﹣2TC . 8.0×10﹣2TD . 1.0×10﹣2T5. （3分） (2019高二下·随州期中) 电磁学的成就极大地推动了人类社会的进步。

（人教版）高中物理选修3-2（全册）课时同步练习汇总第四章第1、2节划时代的发现探究感应电流的产生条件课时达标训练新人教版选修3-2一、单项选择题1．下列现象中属于电磁感应现象的是( )A．磁场对电流产生力的作用B．变化的磁场使闭合电路中产生电流C．插在通电螺线管中的软铁棒被磁化D．电流周围产生磁场2.如图所示, 矩形线框abcd 放置在水平面内, 磁场方向与水平方向成α角, 已知sinα＝45, 回路面积为S , 磁感应强度为B , 则通过线框的磁通量为( )A ．BS B.45BS C.35BS D.34BS3．如图所示, 开始时矩形线框与匀强磁场的方向垂直, 且一半在磁场内, 一半在磁场外, 若要使线框中产生感应电流, 下列办法中不可行的是( )A ．将线框向左拉出磁场B ．以ab 边为轴转动(小于90°)C ．以ad 边为轴转动(小于60°)D ．以bc 边为轴转动(小于60°)4．如图所示, 在匀强磁场中的矩形金属轨道上, 有等长的两根金属棒ab 和cd , 它们以相同的速度匀速运动, 则( )A ．断开开关S, ab 中有感应电流B ．闭合开关S, ab 中有感应电流C ．无论断开还是闭合开关S, ab 中都有感应电流D ．无论断开还是闭合开关S, ab 中都没有感应电流二、多项选择题5．我国已经制订了登月计划, 假如宇航员登月后想探测一下月球表面是否有磁场. 他手边有一只灵敏电流表和一个小线圈, 则下列推断正确的是( )A ．直接将电流表放于月球表面, 通过观察电流表是否有示数来判断磁场的有无B ．将电流表与线圈组成闭合回路, 使线圈沿某一方向运动, 如果电流表无示数, 则可判断月球表面无磁场C ．将电流表与线圈组成闭合回路, 使线圈沿某一方向运动, 如果电流表有示数, 则可判断月球表面有磁场D ．将电流表与线圈组成闭合回路, 使线圈在某一平面内沿各个方向运动, 电流表无示数, 则不能判断月球表面有无磁场6.如图所示, 水平面内有两条相互垂直且彼此绝缘的通电长直导线, 以它们为坐标轴构成一个平面直角坐标系. 四个相同的圆形闭合线圈在四个象限内完全对称放置, 两直导线中的电流大小与变化情况完全相同, 电流方向如图中所示, 当两直导线中的电流都增大时, 四个线圈a、b、c、d中感应电流的情况是( )A．线圈a中无感应电流 B．线圈b中有感应电流C．线圈c中有感应电流 D．线圈d中无感应电流7．如图所示, 线圈abcd在磁场区域ABCD中, 下列哪种情况下线圈中有感应电流产生( )A．把线圈变成圆形(周长不变)B．使线圈在磁场中加速平移C．使磁场增强或减弱D．使线圈以过ab的直线为轴旋转8．如图所示, 用导线做成圆形或正方形回路, 这些回路与一直导线构成几种位置组合(彼此绝缘), 下列组合中, 切断直导线中的电流时, 闭合回路中会有感应电流产生的是( )三、非选择题9.边长L＝10 cm的正方形线框固定在匀强磁场中, 磁场方向与线圈平面间的夹角θ＝30°, 如图所示, 磁感应强度随时间变化的规律为B＝(2＋3t)T, 则第3 s内穿过线圈的磁通量的变化量ΔΦ为多少?10.如图所示, 有一个垂直于纸面向里的匀强磁场, B 1＝0.8 T, 磁场有明显的圆形边界, 圆心为O , 半径为r ＝1 cm. 现在纸面内先后放上与磁场垂直的圆线圈, 圆心均在O 处, A 线圈半径为1 cm, 10匝; B 线圈半径为2 cm, 1匝; C 线圈半径为0.5 cm, 1匝. 问:(1)在B 减为B 2＝0.4 T 的过程中, A 线圈和B 线圈磁通量改变多少? (2)在磁场转过30°角的过程中, C 线圈中磁通量改变多少?答案1．解析: 选 B 磁场对电流产生力的作用属于通电导线在磁场中的受力情况; 插在通电螺线管中的软铁棒被磁化属于电流的磁效应; 电流周围产生磁场属于电流的磁效应; 而变化的磁场使闭合电路中产生电流属于电磁感应现象. 故正确答案为B.2．解析: 选B 在磁通量Φ＝BS 公式中, B 与S 必须垂直, 若B 与S 不垂直, 则S 要转化为垂直于B 的有效面积, 也可以将B 转化为垂直于S 的垂直分量, 故Φ＝BS ·sin α＝45BS . 3．解析: 选D 将线框向左拉出磁场的过程中, 线框的bc 部分做切割磁感线的运动, 或者说穿过线框的磁通量减少, 所以线框中将产生感应电流. 当线框以ab 边为轴转动时,线框的cd边的右半段在做切割磁感线的运动, 或者说穿过线框的磁通量在发生变化, 所以线框中将产生感应电流. 当线框以ad边为轴转动(小于60°)时, 穿过线框的磁通量在减小, 所以在这个过程中线框中会产生感应电流, 如果转过的角度超过60°, bc边将进入无磁场区, 那么线框中将不产生感应电流(60°～300°). 当线框以bc边为轴转动时, 如果转动的角度小于60°, 则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形面积的一半的乘积).4．解析: 选B 两根金属棒ab和cd以相同的速度匀速运动, 若断开开关S, 两根金属棒与导轨构成的回路中磁通量无变化, 则回路中无感应电流, 故选项A、C错误; 若闭合开关S, 两根金属棒与导轨构成的回路中磁通量发生变化, 则回路中有感应电流, 故B正确, D错误.5．解析: 选CD 当线圈平面与磁场方向平行时, 不论向哪个方向移动线圈, 穿过线圈的磁通量都不会变化, 所以也不会产生感应电流, 因此不能判断有无磁场存在; 若使闭合线圈沿某一方向移动时有感应电流产生, 则一定存在磁场. 故正确答案为C、D.6．解析: 选CD 根据安培定则可判断出电流产生的磁场方向, 线圈a中的磁场方向均垂直于纸面向里, 线圈c中的磁场方向均垂直于纸面向外, 线圈b、d中的合磁通量始终为零, 故增大两直导线中的电流时, 线圈a、c中的磁通量发生变化, 有感应电流产生, 而线圈b、d中无感应电流产生. 选项C、D正确, A、B错误.7．解析: 选ACD 选项A中, 线圈的面积变化, 磁通量变化, 故A正确; 选项B中, 无论线圈在磁场中匀速还是加速平移, 磁通量都不变, 故B错; 选项C、D中, 线圈中的磁通量发生变化, 故C、D正确.8．解析: 选CD 穿过线圈A中有效磁通量为ΦA＝Φ出－Φ进＝0, 且始终为零, 即使切断导线中的电流, ΦA也始终为零, A中不可能产生感应电流. B中线圈平面与导线的磁场平行, 穿过B的磁通量也始终为零, B中也不能产生感应电流. C中穿过线圈的磁通量, ΦΦ出, 即ΦC≠0, 当切断导线中电流后, 经过一定时间, 穿过线圈的磁通量ΦC减小为零, 进＞所以C中有感应电流产生. D中线圈的磁通量ΦD不为零, 当电流切断后, ΦD最终也减小为零, 所以D中也有感应电流产生.9．解析: 第3 s内就是从2 s末到3 s末, 所以, 2 s末的磁场的磁感应强度为B1＝(2＋3×2)T＝8 T3 s末的磁场的磁感应强度为B2＝(2＋3×3)T＝11 T则有ΔΦ＝ΔBS sin θ＝(11－8)×0.12×sin 30° Wb＝1.5×10－2 Wb答案: 1.5×10－2 Wb10．解析: (1)对A线圈, Φ1＝B1πr2,Φ2＝B2πr2磁通量的改变量|Φ2－Φ1|＝(0.8－0.4)×3.14×10－4 Wb＝1.256×10－4 Wb对B线圈, Φ1＝B1πr2, Φ2＝B2πr2磁通量的改变量|Φ2－Φ1|＝(0.8－0.4)×3.14×10－4 Wb＝1.256×10－4 Wb(2)对C线圈: Φ1＝Bπr2C, 磁场转过30°, 线圈仍全部处于磁场中, 线圈面积在垂直磁场方向的投影为πr2C cos 30°, 则Φ2＝Bπr2C cos 30°. 磁通量的改变量|Φ2－Φ1|＝Bπr2C(1－cos 30°)≈0.8×3.14×(5×10－3)2×(1－0.866) Wb≈8.4×10－6 Wb答案: (1)1.256×10－4 Wb 1.256×10－4 Wb (2)8.4×10－6 Wb第四章 第4节 法拉第电磁感应定律课时达标训练 新人教版选修3-2一、单项选择题1．一金属圆环水平固定放置, 现将一竖直的条形磁铁, 在圆环上方沿圆环轴线从静止开始释放, 在条形磁铁穿过圆环的过程中, 条形磁铁与圆环( )A ．始终相互吸引B ．始终相互排斥C ．先相互吸引, 后相互排斥D ．先相互排斥, 后相互吸引2．如图甲所示, 长直导线与闭合金属线框位于同一平面内, 长直导线中的电流i 随时间t 的变化关系如图乙所示. 在0～T 2时间内, 直导线中电流向上, 则在T2～T 时间内, 线框中感应电流的方向与所受安培力情况是( )A ．感应电流方向为顺时针, 安培力的合力方向向左B ．感应电流方向为逆时针, 安培力的合力方向向右C ．感应电流方向为顺时针, 安培力的合力方向向右D ．感应电流方向为逆时针, 安培力的合力方向向左3.如图所示, 通电螺线管两侧各悬挂一个小铜环, 铜环平面与螺线管截面平行. 当电键S 接通瞬间, 两铜环的运动情况是( )A ．同时向两侧推开B ．同时向螺线管靠拢C ．一个被推开, 一个被吸引, 但因电源正负极未知, 无法具体判断D ．同时被推开或同时向螺线管靠拢, 因电源正负极未知, 无法具体判断4．电阻R 、电容器C 与一个线圈连成闭合回路, 条形磁铁静止在线圈的正上方, N 极朝下, 如图所示. 现使磁铁开始自由下落, 在N 极接近线圈上端过程中, 流过R 的电流方向和电容器极板的带电情况是( )A．从a到b, 上极板带正电B．从a到b, 下极板带正电C．从b到a, 上极板带正电D．从b到a, 下极板带正电5.如图所示, ab为一金属杆, 它处在垂直于纸面向里的匀强磁场中, 可绕a点在纸面内转动; S是以a为圆心位于纸面内的金属圆环. 在杆转动过程中, 杆的b端与金属环保持良好接触; A为电流表, 其一端与金属环相连, 一端与a点良好接触. 当杆沿顺时针方向转动时, 某时刻ab杆的位置如图所示, 则此时刻( )A．电流表中电流的方向由c→d; 作用于ab的安培力向右B．电流表中电流的方向由c→d; 作用于ab的安培力向左C．电流表中电流的方向由d→c; 作用于ab的安培力向右D．无电流通过电流表, 作用于ab的安培力为零二、多项选择题6.如图所示, 闭合金属圆环沿垂直于磁场方向放置在有界匀强磁场中, 将它从匀强磁场中匀速拉出, 以下各种说法中正确的是( )A．向左拉出和向右拉出时, 环中的感应电流方向相反B．向左或向右拉出时, 环中感应电流方向都是沿顺时针方向的C．向左或向右拉出时, 环中感应电流方向都是沿逆时针方向的D．环在离开磁场之前, 圆环中无感应电流7.如图所示, 用一根长为L、质量不计的细杆与一个上孤长为l0、下弧长为d0的金属线框的中点联结并悬挂于O点, 悬点正下方存在一个上弧长为2l0、下弧长为2d0的方向垂直纸面向里的匀强磁场, 且d0≪L. 先将线框拉开到如图所示位置, 松手后让线框进入磁场, 忽略空气阻力和摩擦力, 下列说法正确的是( )A．金属线框进入磁场时感应电流的方向为a→b→c→d→aB．金属线框离开磁场时感应电流的方向为a→b→c→d→aC．金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等D．向左摆动进入或离开磁场的过程中, 所受安培力方向向右; 向右摆动进入或离开磁场的过程中, 所受安培力方向向左8.如图所示, “U”形金属框架固定在水平面上, 金属杆ab与框架间无摩擦. 整个装置处于竖直方向的磁场中. 若因磁场的变化, 使杆ab向右运动, 则磁感应强度( )A．方向向下并减小B．方向向下并增大C．方向向上并增大 D．方向向上并减小关.三、非选择题9．某同学在学习了法拉第电磁感应定律之后, 自己制作了一个手动手电筒. 如图所示是手电筒的简单结构示意图, 左右两端是两块完全相同的条形磁铁, 中间是一根绝缘直杆, 由绝缘细铜丝绕制的多匝环形线圈只可在直杆上自由滑动, 线圈两端接一灯泡, 晃动手电筒时线圈也来回滑动, 灯泡就会发光, 其中O点是两磁极连线的中点, a、b两点关于O点对称.(1)试分析其工作原理;(2)灯泡中的电流方向是否变化.答案1．解析: 选 D 在条形磁铁靠近圆环的过程中, 通过圆环的磁通量不断增加, 会产生感应电流, 从而阻碍条形磁铁的运动, 所以此过程中它们是相互排斥的, 当条形磁铁穿过圆环后, 通过圆环的磁通量又会减小, 产生一个与原磁场相同的感应磁场, 阻碍原磁通量的减小, 所以圆环与条形磁铁间有相互吸引的作用力, D 正确.2．解析: 选C 在T2～T 时间内, 直导线中的电流方向向下增大, 穿过线框的磁通量垂直纸面向外增加, 由楞次定律知感应电流方向为顺时针, 线框所受安培力的合力由左手定则可知向右, C 正确.3．解析: 选 A 当电路接通瞬间, 穿过线圈的磁通量增加, 使得穿过两侧铜环的磁通量都增加, 由楞次定律可知, 两环中感应电流的磁场与线圈两端的磁场方向相反, 即受到线圈磁场的排斥作用, 使两铜环分别向外侧移动, A 正确.4．解析: 选D 磁铁N 极接近线圈的过程中, 线圈中有向下的磁场, 并且磁通量增加, 由楞次定律可得, 感应电流的方向为b →R →a , 故电容器下极板带正电, 上极板带负电, D 正确.5．解析: 选A 金属杆顺时针转动切割磁感线, 由右手定则可知产生a 到b 的感应电流, 电流由c →d 流过电流表, 再由左手定则知此时ab 杆受安培力向右, 故A 正确.6．解析: 选BD 将金属圆环不管从哪边拉出磁场, 穿过闭合圆环的磁通量都要减少, 根据楞次定律可知, 感应电流的磁场要阻碍原磁通量的减少, 感应电流的磁场方向与原磁场方向相同, 应用安培定则可以判断出感应电流的方向是顺时针方向的, 选项B 正确, A 、C 错误; 另外在圆环离开磁场前, 穿过圆环的磁通量没有改变, 该种情况无感应电流, D 正确.7．解析: 选BD 当线框进入磁场时, dc 边切割磁感线, 由楞次定律可判断, 感应电流的方向为: a →d →c →b →a ; 当线框离开磁场时, 同理可判其感应电流的方向为: a →b →c →d →a , A 错误, B 正确; 线框dc 边(或ab 边)进入磁场或离开磁场时, 都要切割磁感线产生感应电流, 机械能转化为电能, 故dc 边进入磁场与ab 边离开磁场的速度大小不相等, C 错误; 由“来拒去留”知, D 正确.8．解析: 选AD 因磁场变化, 发生电磁感应现象, 杆ab 中有感应电流产生, 而使杆ab 受到磁场力的作用, 并发生向右运动. 而杆ab 向右运动, 使得闭合回路中磁通量有增加的趋势, 说明原磁场的磁通量必定减弱, 即磁感应强度正在减小, 与方向向上、向下无关.9．解析: (1)线圈来回滑动时, 穿过线圈的磁通量不断变化, 线圈中产生感应电流, 灯泡发光.(2)线圈由a 滑至b 过程中, 磁场方向向左, 穿过线圈的磁通量先减小后增加, 根据楞次定律, 灯泡中电流方向先由右向左, 后由左向右.同样可判断线圈由b 滑至a 过程中, 灯泡中电流方向先由右向左, 后由左向右. 所以线圈中电流方向不断变化.答案: (1)见解析(2)变化第四章第4节法拉第电磁感应定律课时达标训练新人教版选修3-2一、单项选择题1．穿过一个单匝线圈的磁通量始终保持每秒均匀地减少2 Wb, 则( )A．线圈中感应电动势每秒增加2 VB．线圈中感应电动势每秒减小2 VC．线圈中无感应电动势D．线圈中感应电动势大小不变2．如图所示, 在竖直向下的匀强磁场中, 将一水平放置的金属棒ab以水平速度v0抛出, 运动过程中棒的方向不变, 不计空气阻力, 那么金属棒内产生的感应电动势将( )A．越来越大B．越来越小C．保持不变 D．方向不变, 大小改变3．环形线圈放在均匀磁场中, 如图甲所示, 设在第1 s内磁感线垂直于线圈平面向里, 若磁感应强度随时间变化的关系如图乙所示, 那么在第2 s内线圈中感应电流的大小和方向是( )A．感应电流大小恒定, 顺时针方向B．感应电流大小恒定, 逆时针方向C．感应电流逐渐增大, 逆时针方向D．感应电流逐渐减小, 顺时针方向4．如图所示, 在匀强磁场中, MN、PQ是两条平行金属导轨, 而ab、cd为串有电压表和电流表的两根金属棒, 两只电表可看成理想电表. 当两棒以相同速度向右匀速运动时(运动过程中两棒始终与导轨接触)( )A．电压表有读数; 电流表有读数B．电压表无读数; 电流表无读数C．电压表有读数; 电流表无读数D ．电压表无读数; 电流表有读数5．如图所示, 一个半径为L 的半圆形硬导体AB 以速度v , 在水平U 型框架上匀速滑动, 匀强磁场的磁感应强度为B , 回路电阻为R 0, 半圆形硬导体AB 的电阻为r , 其余电阻不计, 则半圆形导体AB 切割磁感线产生感应电动势的大小及AB 之间的电势差分别为( )A ．BLv ;BLvR 0R 0＋rB ．2BLv ; BLvC ．2BLv ; 2BLvR 0R 0＋rD ．BLv ; 2BLv二、多项选择题6．有一种高速磁悬浮列车的设计方案是: 在每节车厢底部安装强磁铁(磁场方向向下), 并且在沿途两条铁轨之间平放一系列线圈. 下列说法中正确的是( )A ．列车运动时, 通过线圈的磁通量会发生变化B ．列车速度越快, 通过线圈的磁通量变化越快C ．列车运动时, 线圈中会产生感应电动势D ．线圈中的感应电动势的大小与列车速度无关7．(山东高考)如图所示, 一端接有定值电阻的平行金属轨道固定在水平面内, 通有恒定电流的长直绝缘导线垂直并紧靠轨道固定, 导体棒与轨道垂直且接触良好. 在向右匀速通过M 、N 两区的过程中, 导体棒所受安培力分别用F M 、F N 表示. 不计轨道电阻. 以下叙述正确的是( )A ．F M 向右B ．F N 向左C ．F M 逐渐增大D ．F N 逐渐减小8.如图所示, 长为L 的金属导线弯成一圆环, 导线的两端接在电容为C 的平行板电容器上, P 、Q 为电容器的两个极板, 磁场垂直于环面向里, 磁感应强度以B ＝B 0＋kt (k >0)随时间变化, t ＝0时, P 、Q 两板电势相等, 两板间的距离远小于环的半径, 经时间t , 电容器P 板( )A ．不带电B ．所带电荷量与t 无关C ．带正电, 电荷量是kL 2C4πD ．带负电, 电荷量是kL 2C4π三、非选择题9.一个边长为a＝1 m的正方形线圈, 总电阻为R＝2 Ω, 当线圈以v＝2 m/s的速度通过磁感应强度B＝0.5 T的匀强磁场区域时, 线圈平面总保持与磁场垂直. 若磁场的宽度b>1 m, 如图所示, 求:(1)线圈进入磁场过程中感应电流的大小;(2)线圈在穿过整个磁场过程中释放的焦耳热.10.如图所示, 两根足够长的金属导轨ab、cd竖直放置, 导轨间距离为L, 电阻不计. 在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡. 整个系统置于匀强磁场中, 磁感应强度方向与导轨所在平面垂直. 现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放. 金属棒下落过程中保持水平, 且与导轨接触良好. 已知某时刻后两灯泡保持正常发光. 重力加速度为g. 求:(1)磁感应强度的大小;(2)灯泡正常发光时导体棒的运动速率.答案1．解析: 选D 因线圈的磁通量均匀变化, 所以磁通量的变化率ΔΦΔt 为一定值, 又因为是单匝线圈, 据E ＝ΔΦΔt可知选项D 正确.2．解析: 选 C 由于导体棒中无感应电流, 故棒只受重力作用, 导体棒做平抛运动, 水平速度v 0不变, 即切割磁感线的速度不变, 故感应电动势保持不变, C 正确.3．解析: 选B 由B ­t 图知, 第2秒内ΔB Δt 恒定, 则E ＝ΔB Δt S 也恒定, 故感应电流I ＝ER 大小恒定, 又由楞次定律判断知电流方向沿逆时针方向, B 正确, A 、C 、D 错误.4．解析: 选 B 在两棒以相同速度向右匀速运动的过程中, 磁通量不变, 无感应电流产生. 根据电压表和电流表的测量原理知, 两表均无读数, B 正确.5．解析: 选C 半圆形导体AB 切割磁感线的有效长度为2L , 对应的电动势为E ＝2BLv ,AB 间的电势差U AB ＝E R 0＋r R 0＝2BLvR 0R 0＋r, C 正确.6．解析: 选ABC 列车运动时, 安装在每节车厢底部的强磁铁产生的磁场使通过线圈的磁通量发生变化; 列车速度越快, 通过线圈的磁通量变化越快, 根据法拉第电磁感应定律可知, 由于通过线圈的磁通量发生变化, 线圈中会产生感应电动势, 感应电动势的大小与通过线圈的磁通量的变化率成正比, 与列车的速度有关. 由以上分析可知, A 、B 、C 正确, D 错误.7．解析: 选BCD 由题意可知, 根据安培定则, 在轨道内的M 区、N 区通电长直导线产生的磁场分别垂直轨道平面向外和向里, 由此可知, 当导体棒运动到M 区时, 根据右手定则可以判定, 在导体棒内产生的感应电流与长直绝缘导线中的电流方向相反, 再根据左手定则可知, 金属棒在M 区时受到的安培力方向向左, 因此A 选项不正确; 同理可以判定B 选项正确; 再根据导体棒在M 区匀速靠近长直绝缘导线时对应的磁场越来越大, 因此产生的感应电动势越来越大, 根据闭合电路的欧姆定律和安培力的公式可知, 导体棒所受的安培力F M 也逐渐增大, 故C 选项正确; 同理D 选项正确.8．解析: 选BD 磁感应强度以B ＝B 0＋kt (k >0)随时间变化, 由法拉第电磁感应定律得: E ＝ΔΦΔt ＝S ΔB Δt ＝kS , 而S ＝L 24π, 经时间t 电容器P 板所带电荷量Q ＝EC ＝kL 2C 4π; 由楞次定律知电容器P 板带负电, B 、D 正确.9．解析: (1)根据E ＝Blv , I ＝ER知I ＝Bav R ＝0.5×1×22A ＝0.5 A (2)线圈穿过磁场过程中, 由于b >1 m,故只在进入和穿出时有感应电流, 故Q ＝2I 2Rt ＝2I 2R ·a v ＝2×0.52×2×12J ＝0.5 J答案: (1)0.5 A (2)0.5 J10．解析: (1)设小灯泡的额定电流为I 0, 有 P ＝I 20R ①由题意, 在金属棒沿导轨竖直下落的某时刻后, 小灯泡保持正常发光, 流经MN 的电流为I ＝2I 0 ②此时金属棒MN 所受的重力和安培力相等, 下落的速度达到最大值, 有 mg ＝BLI ③联立①②③式得B ＝mg2LR P④ (2)设灯泡正常发光时, 导体棒的速率为v , 由电磁感应定律与欧姆定律得 E ＝BLv ⑤ E ＝RI 0⑥联立①②④⑤⑥式得v ＝2Pmg⑦答案: (1)mg 2L R P (2)2P mg第四章 第5节 电磁感应现象的两类情况课时达标训练 新人教版选修3-2一、单项选择题1.如图所示, 在一水平光滑绝缘塑料板上有一环形凹槽, 有一带正电小球质量为m , 电荷量为q , 在槽内沿顺时针做匀速圆周运动, 现加一竖直向上的均匀变化的匀强磁场, 且B 逐渐增加, 则( )A ．小球速度变大B ．小球速度变小C ．小球速度不变D ．以上三种情况都有可能2.如图所示, 竖直放置的两根平行金属导轨之间接有定值电阻R , 质量不能忽略的金属棒与两导轨始终保持垂直并良好接触且无摩擦, 金属棒与导轨的电阻均不计, 整个装置放在匀强磁场中, 磁场方向与导轨平面垂直, 金属棒在竖直向上的恒力F 作用下加速上升的一段时间内, 力F 做的功与安培力做的功的代数和等于( )A ．金属棒的机械能增加量B ．金属棒的动能增加量C ．金属棒的重力势能增加量D ．电阻R 上放出的热量3．如图所示, 金属棒ab 置于水平放置的光滑框架cdef 上, 棒与框架接触良好, 匀强磁场垂直于ab 棒斜向下. 从某时刻开始磁感应强度均匀减小, 同时施加一个水平方向上的外力F 使金属棒ab 保持静止, 则F ( )A．方向向右, 且为恒力B．方向向右, 且为变力C．方向向左, 且为变力 D．方向向左, 且为恒力4．如图甲所示, 平面上的光滑平行导轨MN、PQ上放着光滑导体棒ab、cd, 两棒用细线系住, 细线拉直但没有张力. 开始时匀强磁场的方向如图甲所示, 而磁感应强度B随时间t的变化如图乙所示, 不计ab、cd间电流的相互作用, 则细线中的张力大小随时间变化的情况为图丙中的( )A B C D丙5. (福建高考)如图甲所示, 一圆形闭合铜环由高处从静止开始下落, 穿过一根竖直悬挂的条形磁铁, 铜环的中心轴线与条形磁铁的中轴线始终保持重合. 若取磁铁中心O为坐标原点, 建立竖直向下为正方向的x轴, 则图乙中最能正确反映环中感应电流i随环心位置坐标x变化的关系图象是( )甲A B C D乙二、多项选择题6．如图所示, 导体AB在做切割磁感线运动时, 将产生一个电动势, 因而在电路中有电流通过, 下列说法中正确的是( )。

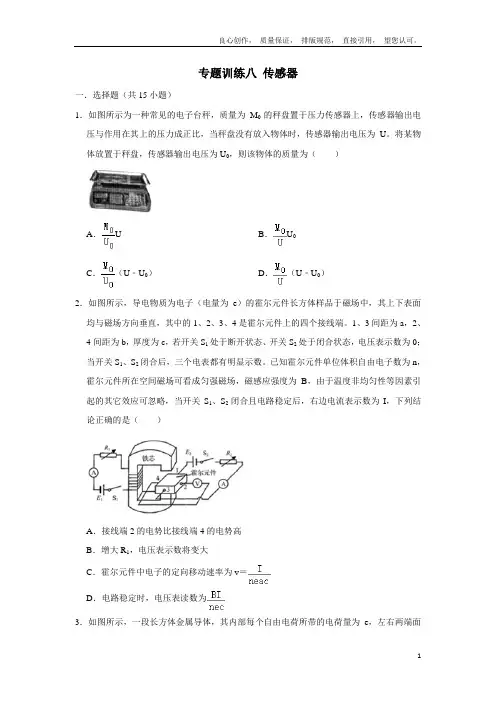

专题训练八传感器一．选择题（共15小题）1．如图所示为一种常见的电子台秤，质量为M0的秤盘置于压力传感器上，传感器输出电压与作用在其上的压力成正比，当秤盘没有放入物体时，传感器输出电压为U。

将某物体放置于秤盘，传感器输出电压为U0，则该物体的质量为（）A．U B．U0C．（U﹣U0）D．（U﹣U0）2．如图所示，导电物质为电子（电量为e）的霍尔元件长方体样品于磁场中，其上下表面均与磁场方向垂直，其中的1、2、3、4是霍尔元件上的四个接线端。

1、3间距为a，2、4间距为b，厚度为c，若开关S1处于断开状态、开关S2处于闭合状态，电压表示数为0；当开关S1、S2闭合后，三个电表都有明显示数。

已知霍尔元件单位体积自由电子数为n，霍尔元件所在空间磁场可看成匀强磁场，磁感应强度为B，由于温度非均匀性等因素引起的其它效应可忽略，当开关S1、S2闭合且电路稳定后，右边电流表示数为I，下列结论正确的是（）A．接线端2的电势比接线端4的电势高B．增大R1，电压表示数将变大C．霍尔元件中电子的定向移动速率为v＝D．电路稳定时，电压表读数为3．如图所示，一段长方体金属导体，其内部每个自由电荷所带的电荷量为e，左右两端面的长和宽分别为a和b，置于方向垂直于其前表面向里的匀强磁场中，磁场的磁感应强度大小为B。

当该导体中通以从左到右的恒定电流I时，测得导体上、下表面间的电压为U，由此可得该导体材料单位体积内的自由电荷数为（）A．B．C．D．4．一长方体电阻率为ρ的金属导体板，长、宽、厚分别为a、b、c，其中a＞b＞c，置于匀强磁场B中，方向垂直于导体上表面。

现将金属板用图甲、乙两种方式接到内阻可不计的电源两端，合上开关后，在导体前后表面（即Ⅰ、Ⅱ面）将产生电势差。

则关于导体以下说法正确的是（）A．图甲、乙前后表面电势差相等B．图甲前后表面电势差小于图乙C．图甲前后表面电势差大于图乙D．图甲中前表面电势高，图乙中后表面电势高5．近年来海底通信电缆越来越多，海底电缆通电后产生的磁场可理想化为一无限长载流导线产生的磁场，科学家为了检测某一海域中磁感应强度的大小，利用图中一块长为a、宽为b、厚为c、单位体积内自由电子数为n的金属霍尔元件，放在海底磁场中，当有如图所示的恒定电流I（电流方向和磁场方向垂直）通过元件时，会产生霍尔电势差U H，通过元件参数可以求得此时海底的磁感应强度B的大小（地磁场较弱，可以忽略）。

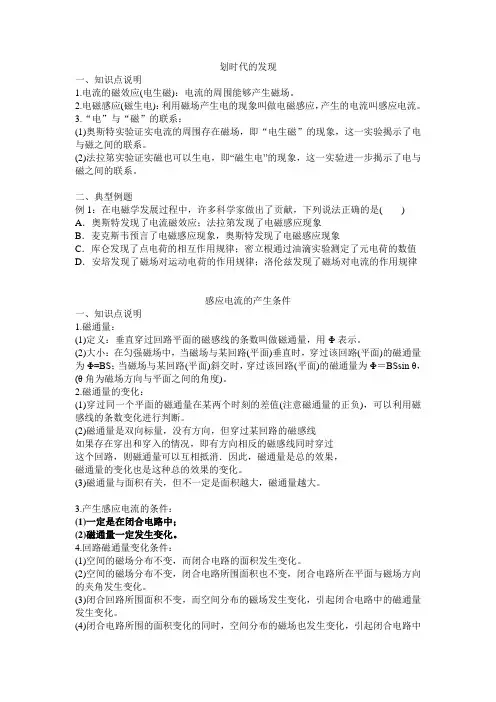

划时代的发现一、知识点说明1.电流的磁效应(电生磁)：电流的周围能够产生磁场。

2.电磁感应(磁生电)：利用磁场产生电的现象叫做电磁感应，产生的电流叫感应电流。

3.“电”与“磁”的联系：(1)奥斯特实验证实电流的周围存在磁场，即“电生磁”的现象，这一实验揭示了电与磁之间的联系。

(2)法拉第实验证实磁也可以生电，即“磁生电”的现象，这一实验进一步揭示了电与磁之间的联系。

二、典型例题例1：在电磁学发展过程中，许多科学家做出了贡献，下列说法正确的是() A．奥斯特发现了电流磁效应；法拉第发现了电磁感应现象B．麦克斯韦预言了电磁感应现象，奥斯特发现了电磁感应现象C．库仑发现了点电荷的相互作用规律；密立根通过油滴实验测定了元电荷的数值D．安培发现了磁场对运动电荷的作用规律；洛伦兹发现了磁场对电流的作用规律感应电流的产生条件一、知识点说明1.磁通量：(1)定义：垂直穿过回路平面的磁感线的条数叫做磁通量，用Φ表示。

(2)大小：在匀强磁场中，当磁场与某回路(平面)垂直时，穿过该回路(平面)的磁通量为Φ=BS；当磁场与某回路(平面)斜交时，穿过该回路(平面)的磁通量为Φ＝BSsin θ，(θ角为磁场方向与平面之间的角度)。

2.磁通量的变化：(1)穿过同一个平面的磁通量在某两个时刻的差值(注意磁通量的正负)，可以利用磁感线的条数变化进行判断。

(2)磁通量是双向标量，没有方向，但穿过某回路的磁感线如果存在穿出和穿入的情况，即有方向相反的磁感线同时穿过这个回路，则磁通量可以互相抵消．因此，磁通量是总的效果，磁通量的变化也是这种总的效果的变化。

(3)磁通量与面积有关，但不一定是面积越大，磁通量越大。

3.产生感应电流的条件：(1)一定是在闭合电路中；(2)磁通量一定发生变化。

4.回路磁通量变化条件：(1)空间的磁场分布不变，而闭合电路的面积发生变化。

(2)空间的磁场分布不变，闭合电路所围面积也不变，闭合电路所在平面与磁场方向的夹角发生变化。

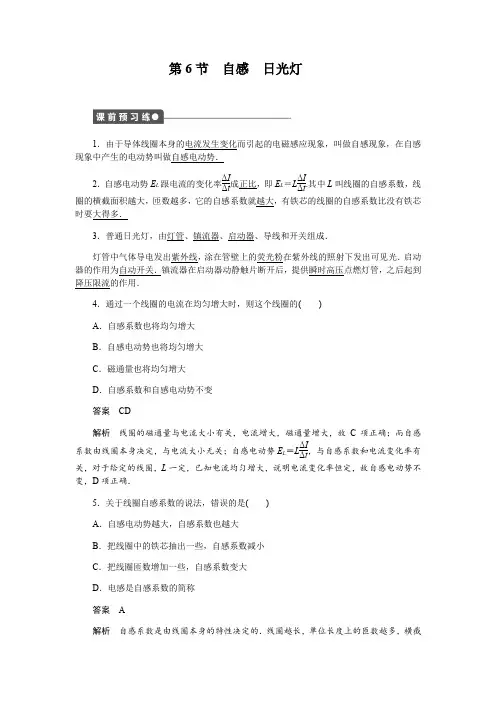

第6节 自感 日光灯1．由于导体线圈本身的电流发生变化而引起的电磁感应现象，叫做自感现象，在自感现象中产生的电动势叫做自感电动势．2．自感电动势E L 跟电流的变化率ΔI Δt 成正比，即E L ＝L ΔI Δt.其中L 叫线圈的自感系数，线圈的横截面积越大，匝数越多，它的自感系数就越大，有铁芯的线圈的自感系数比没有铁芯时要大得多．3．普通日光灯，由灯管、镇流器、启动器、导线和开关组成．灯管中气体导电发出紫外线，涂在管壁上的荧光粉在紫外线的照射下发出可见光．启动器的作用为自动开关．镇流器在启动器动静触片断开后，提供瞬时高压点燃灯管，之后起到降压限流的作用．4．通过一个线圈的电流在均匀增大时，则这个线圈的( )A ．自感系数也将均匀增大B ．自感电动势也将均匀增大C ．磁通量也将均匀增大D ．自感系数和自感电动势不变答案 CD解析 线圈的磁通量与电流大小有关，电流增大，磁通量增大，故C 项正确；而自感系数由线圈本身决定，与电流大小无关；自感电动势E L ＝L ΔI Δt，与自感系数和电流变化率有关，对于给定的线圈，L 一定，已知电流均匀增大，说明电流变化率恒定，故自感电动势不变，D 项正确．5．关于线圈自感系数的说法，错误的是( )A ．自感电动势越大，自感系数也越大B ．把线圈中的铁芯抽出一些，自感系数减小C ．把线圈匝数增加一些，自感系数变大D ．电感是自感系数的简称答案 A解析 自感系数是由线圈本身的特性决定的．线圈越长，单位长度上的匝数越多，横截面积越大，它的自感系数就越大．另外，有铁芯的线圈的自感系数比没有铁芯时要大得多．6．如下图所示，S为启动器，L为镇流器，其中日光灯的接线图正确的是()答案A解析根据日光灯的工作原理，要想使日光灯发光，灯丝需预热发出电子，灯管两端应有瞬时高压，这两个条件缺一不可．当动、静触片分离后，选项B中灯管和电源断开，选项B错误；选项C中镇流器与灯管断开，无法将瞬时高压加在灯管两端，选项C错误；选项D中灯丝左、右端分别被短接，无法预热放出电子，不能使灯管中气体导电，选项D错误；只有选项A是正确的．【概念规律练】知识点一对自感现象的理解1．关于自感现象，正确的说法是()A．感应电流一定和原来的电流方向相反B．对于同一线圈，当电流变化越大时，线圈产生的自感电动势也越大C．对于同一线圈，当电流变化越快时，线圈的自感系数也越大D．对于同一线圈，当电流变化越快时，线圈中的自感电动势也越大答案D解析当电流增加时，自感电动势的方向与原来的电流反向，当电流减小时与原来的电流同向，故选项A错误；自感电动势的大小，与电流变化快慢有关，与电流变化大小无关，故选项B错误；自感系数只取决于线圈的本身因素，与电流变化情况无关．故选项C错误；结合选项B的错误原因可知，选项D正确．点评自感的实质仍然是电磁感应现象，电流的强弱决定其周围磁场的强弱，当电流变化时引起电流周围的磁场发生变化，就会在线圈中产生感应电动势．2．关于线圈的自感系数、自感电动势下列说法中正确的是()A．线圈中电流变化越大，线圈自感系数越大B．对于某一线圈，自感电动势正比于电流的变化量C．一个线圈的电流均匀增大，这个线圈自感系数、自感电动势都不变D ．自感电动势总与原电流方向相反答案 C解析 线圈的自感系数由线圈本身的因素决定．E 自∝ΔI Δt，而不是E 自∝ΔI ，C 对，A 、B 错．线圈中电流减小时，自感电动势方向与原电流方向相同，电流增大时，自感电动势方向与原电流方向相反，D 错．点评 电流的变化量ΔI 不等同于电流的变化率ΔI Δt ，E ∝ΔI Δt而不是E ∝ΔI .自感系数仅和线圈本身有关．知识点二 通电自感和断电自感3．如图1所示电路中，A 、B 是完全相同的灯泡，L 是电阻不计的电感线圈，下列说法中正确的是( )图1A ．当开关S 闭合时，A 灯先亮，B 灯后亮B ．当开关S 闭合时，B 灯先亮，A 灯后亮C ．当开关S 闭合时，A 、B 灯同时亮，以后B 灯更亮，A 灯熄灭D ．当开关S 闭合时，A 、B 灯同时亮，以后亮度不变答案 C解析 当开关S 闭合时，电路中电流增加，由于线圈的自感作用，其中产生一自感电动势阻碍电流的增加，此时A 、B 二灯相当于串联，同时亮；之后线圈相当于一段导线，将A 灯短路，A 灯熄灭，因B 灯所加电压增加而变得更亮．点评 开关闭合时，线圈自感电动势与电源电动势方向相反，若自感系数足够大，瞬间可以认为断路，随即变缓直至消失．4．在如图2所示的电路中，带铁芯的、电阻较小的线圈L 与灯A 并联，当合上开关S 后灯A 正常发光．则下列说法中正确的是( )图2A．当断开S时，灯A立即熄灭B．当断开S时，灯A突然闪亮后熄灭C．用阻值与灯A相同的线圈取代L接入电路，当断开S时，灯A逐渐熄灭D．用阻值与线圈L相同的电阻取代L接入电路，当断开S时，灯A突然闪亮后熄灭答案BC解析在S断开的瞬间，L与A构成闭合回路，灯A不会立即熄灭．问题是“小灯泡在熄灭之前是否更亮一下”这一点如何确定．根据P＝I2R可知，灯A能否闪亮，取决于S 断开的瞬间，流过A的电流是否更大一些．在断开S的瞬间，灯A中原来的电流I A立即消失．但灯A和线圈L组成一闭合回路，由于线圈L的自感作用，其中的电流I L不会立即消失，它还要通过回路维持短暂的时间．如果I L>I A，则灯A熄灭之前要闪亮一下；如果I L≤I A，则灯A是逐渐熄灭而不闪亮一下．至于I L和I A的大小关系，由R A和R L的大小关系决定：若R A>R L，则I A<I L，灯将闪亮一下；若R A≤R L，则I A≥I L，灯将逐渐熄灭．点评开关断开时，原电源不提供电流，若线圈形成回路，则自感电动势会通过回路形成电流，因此断电时线圈起到瞬间电源的作用．知识点三日光灯5．在日光灯电路中接有启动器、镇流器和日光灯管，下列说法中正确的是()A．镇流器在点燃灯管时产生瞬时高压，点燃后起降压限流作用B．日光灯点燃后，镇流器、启动器都不能起作用C．日光灯点燃后，启动器不再起作用，可以将启动器去掉D．日光灯点燃后，使镇流器短路，日光灯仍能正常发光，并能降低电能的消耗答案AC解析镇流器在日光灯点燃时产生一个瞬时高压，点燃后起到降压限流作用，故A对；点燃后，镇流器仍有用，降压限流，而启动器就不起作用了，可以将启动器去掉，故B错，C对；日光灯灯管电阻很小，电流不能太大，灯管发光后，由于通入了交流电，使线圈产生了自感作用，阻碍了电流的变化，镇流器起降压限流的作用，若使镇流器短路日光灯就不能正常工作了，故D错．点评日光灯管在点燃和正常发光时的工作状态：日光灯管在点燃时需要500 V～700 V 的瞬时高压，这个高压是由镇流器产生的自感电动势与电源电压叠加后产生的．当灯管点燃后，它的电阻变得很小，只允许通过较小的电流，需要加在它两端的电压较小，镇流器这时又起到给灯管降压限流的作用．6．启动器是由电容和氖管两大部分组成，其中氖管中充有氖气，内部有静触片和U形动触片．通常动、静触片不接触，有一个小缝隙，则下列说法中正确的是()A．当电源的电压加在启动器两极时，氖气放电并产生热量，导致U形动触片受热膨胀B．当电源的电压加在启动器两极后，启动器的两个触片才接触，使电路有电流通过C．电源的电压加在启动器两极前，启动器的两个触片就接触着，电路就已经有电流通过D．当电路通电后，两个触片冷却，两个触片重新分离答案ABD解析依据日光灯的工作原理可知，电源把电压加在启动器的两极之间，使氖气放电而发出辉光．辉光产生热量使U形动触片膨胀伸展，跟静触片接触把电路接通．电路接通后，启动器的氖气停止放电，U形动触片冷却收缩，两个触片分开，电路自动断开．点评启动器利用氖管的辉光放电，U形动触片膨胀伸展，与静触片接触，自动把电路接通，电路接通后，氖气停止放电，U形动触片冷却收缩，两个触片分离电路断开，电路断开时镇流器产生瞬时高电压点亮日光灯．【方法技巧练】断电自感中灯泡亮度变化的分析技巧7．在图3甲、乙电路中，电阻R和电感线圈L的电阻都很小．接通S，使电路达到稳定，灯泡A发光，则()图3A．在电路甲中，断开S，A将渐渐变暗B．在电路甲中，断开S，A将先变得更亮，然后渐渐变暗C．在电路乙中，断开S，A将渐渐变暗D．在电路乙中，断开S，A将先变得更亮，然后渐渐变暗答案AD解析甲图中，灯泡A与电感线圈L在同一个支路中，流过的电流相同，断开开关S 时，线圈L中的自感电动势要维持原电流不变，所以，开关断开的瞬间，灯泡A的电流不变，以后电流渐渐变小．因此，灯泡渐渐变暗．乙图中，灯泡A所在支路的电流比电感线圈所在支路的电流要小(因为电感线圈的电阻很小)，断开开关S时电感线圈的自感电动势要阻碍电流的变小，电感线圈相当于一个电源给灯A供电，因此在这一短暂的时间内，反向流过A的电流是从I L开始逐渐变小的，所以灯泡要先亮一下，然后渐渐变暗，故选项A、D正确．方法总结在开关断开时，电感线圈的自感电动势要阻碍原电流的减小，此时电感线圈在电路中相当于一个电源，表现为两个方面：一是自感电动势所对应的电流方向与原电流方向一致；二是在断电瞬间，自感电动势所对应的电流大小与原电流的大小相等，以后电流开始缓慢减小到零，断开开关后，灯泡是否瞬间变得更亮，取决于当初两支路中电流大小的关系．8．如图4所示的电路中，S闭合且稳定后流过电感线圈的电流2 A，流过灯泡的电流是1 A，将S突然断开，S断开前后，能正确反映流过灯泡的电流I随时间t变化关系的图象是()图4答案D解析开关S断开前，通过灯泡D的电流是稳定的，其值为1 A．开关S断开瞬间，灯泡支路的电流立即减为零，但是自感线圈的支路由于自感现象会产生与线圈中原电流方向相同的感应电动势，使线圈中的电流从原来的2 A逐渐减小，方向不变，且同灯泡D构成回路，通过灯泡D的电流和线圈L中的电流相同，也应该是从2 A逐渐减小为零，但是方向与原来通过灯泡D的电流方向相反，D对．方法总结解图象问题时，先要搞清楚研究什么元件上的电流随时间的变化关系；其次要根据线圈的自感电动势引起的感应电流的方向与原来电流的方向是相同还是相反、大小如何变化等因素来确定图象．1．关于自感电动势的大小和方向，下列说法中正确的是()A．在自感系数一定的条件下，通过导体的电流越大，产生的自感电动势越大B．在自感系数一定的条件下，通过导体的电流变化越快，产生的自感电动势越大C．自感电动势的方向总与原电流的方向相反D．当通过导体的电流减小时，自感电动势的方向与原电流方向相同答案BD图52．某线圈通有如图5所示的电流，则线圈中自感电动势改变方向的时刻有()A．第1 s末B．第2 s末C．第3 s末D．第4 s末答案BD解析在自感现象中当原电流减小时，自感电动势与原电流的方向相同，当原电流增加时，自感电动势与原电流方向相反．在0～1 s内原电流正方向减小，所以自感电动势的方向是正方向，在1 s～2 s内原电流负方向增加，所以自感电动势与其方向相反，即沿正方向；同理分析2 s～3 s、3 s～4 s内可得正确选项为B、D.3．关于日光灯管内气体导电的说法中，正确的是()A．点燃日光灯时，激发气体导电的电压比220 V低得多B．点燃日光灯时，激发气体导电的电压比220 V高得多C．日光灯正常发光后，加在灯管两端的电压比220 V低D．日光灯正常发光后，加在灯管两端的电压比220 V高答案BC4．在日光灯的连接线路中，关于启动器的作用，以下说法正确的是()A．日光灯启动时，为灯管提供瞬时高压B．日光灯正常工作时，起降压限流的作用C．起到一个自动开关的作用，实际上可用一个弹片开关代替(按下接通，放手断开)D．以上说法均不正确答案C5．如图6所示是演示自感现象的实验电路图．下列说法中正确的是()图6A.在断开开关S后的一段短暂时间里，A中仍有电流通过，方向为a→bB.在断开开关S后的一段短暂时间里，L中仍有电流通过，方向为a→bC.在断开开关S后，存储在线圈内的大部分磁场能将转化为电能D.在断开开关S后，存储在线圈内的大部分磁场能将转化为化学能答案BC b，在灯A中为b→b，在灯A中为b→a；断开开关后，灯泡要逐渐熄灭，电流减小，磁场能转化为电能．6．如图7所示，对于原来闭合的开关S突然断开的瞬间，会看到灯A更亮的闪一下再熄灭．设S闭合时，灯中电流为I灯，线圈L中电流为I L，断开瞬间灯A中电流为I灯′，线圈L中电流为I L′，则()图7A．I灯<I灯′，I L≥I L′B．I灯＝I灯′，I L≤I L′C．I灯<I灯′，I L<I L′D．I灯>I灯′，I L≤I L′答案A解析本题的关键是要认清产生自感现象的根本原因，断开S的瞬间，因为I L的减小才产生自感电动势，自感电动势阻碍I L的减小，因此流过线圈L的电流只能是减小而不能是增大，断开瞬间有I L≥I L′，这时L和灯A组成的闭合回路是串联的，在自感电动势的作用下使I L′流过灯A，故I灯′＝I L′.虽然I L′是减小的，但在开始断开的一小段时间内还是比灯A原来的电流I灯大，则有I灯<I灯′，使灯A在S断开瞬间闪亮一下才熄灭．7．如图8所示的电路，可用来测定自感系数较大的线圈的直流电阻，线圈两端并联一个电压表，用来测量自感线圈两端的直流电压，在实验完毕后，将电路拆开时应()图8A．先断开开关S1B．先断开开关S2C．先拆去电流表D．先拆去电阻R答案B解析b，表右端为“＋”，左端为“－”，指针正向偏转，若先断开S1或先拆表或先拆去电阻R瞬间，线圈中产生的自感电动势相当于瞬间电源，其a端相当于电源的负极，b端相当于电源的正极，此时表加了一个反向电压，使指针反偏．由“自感系数较大的线圈”知其反偏电压很大，会烧坏表．而先断开S2，由于电压表内阻很大，电路中总电阻变化很小，电流几乎不变，不会损坏其他器件，故应先断开S2.→b，表右端为“＋”，左端为“－”，指针正向偏转，若先断开S1或先拆表或先拆去电阻R瞬间，线圈中产生的自感电动势相当于瞬间电源，其a端相当于电源的负极，b端相当于电源的正极，此时表加了一个反向电压，使指针反偏．由“自感系数较大的线圈”知其反偏电压很大，会烧坏表．而先断开S2，由于电压表内阻很大，电路中总电阻变化很小，电流几乎不变，不会损坏其他器件，故应先断开S2.8．如图9所示，A、B、C是相同的白炽灯，L是自感系数很大、电阻很小的自感线圈．现将S闭合，下面说法正确的是()图9A．B、C灯同时亮，A灯后亮B．A、B、C灯同时亮，然后A灯逐渐变暗，最后熄灭C．A灯一直不亮，只有B灯和C灯亮D．A、B、C灯同时亮，并且亮暗没有变化答案B9．如图10所示，灯泡A、B与固定电阻的阻值均为R，L是自感系数很大的线圈．当S1闭合，S2断开且电路稳定时，A，B亮度相同，再闭合S2，待电路稳定后将S1断开，下列说法中正确的是()图10A．B灯立即熄灭B．A灯将比原来更亮一下后再熄灭C. 有电流通过B灯,方向为c→dD. 有电流通过A灯,方向为b→a答案AD解析S2断开而只闭合S1，稳定时，A，B两灯一样亮,可知线圈L的电阻也是R。

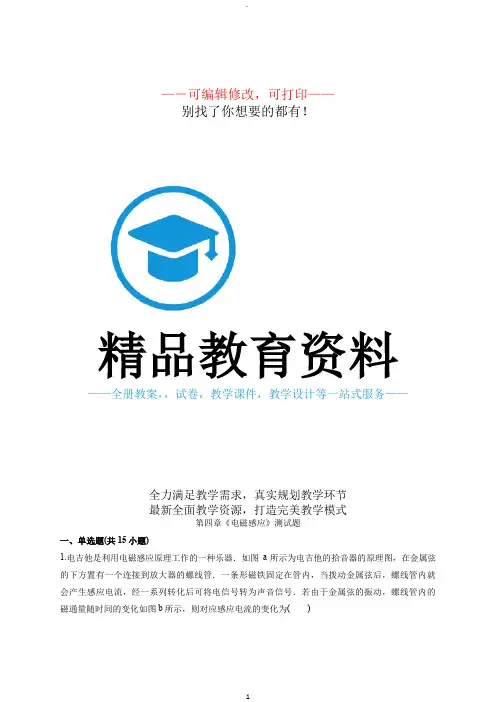

—－可编辑修改，可打印——别找了你想要的都有！精品教育资料——全册教案，，试卷，教学课件，教学设计等一站式服务——全力满足教学需求，真实规划教学环节最新全面教学资源，打造完美教学模式第四章《电磁感应》测试题一、单选题(共15小题)1.电吉他是利用电磁感应原理工作的一种乐器．如图a所示为电吉他的拾音器的原理图，在金属弦的下方置有一个连接到放大器的螺线管．一条形磁铁固定在管内，当拨动金属弦后，螺线管内就会产生感应电流，经一系列转化后可将电信号转为声音信号．若由于金属弦的振动，螺线管内的磁通量随时间的变化如图b所示，则对应感应电流的变化为()A．B．C．D．2.物理学中的许多规律是通过实验发现的，下列说法中符合史实的是()A．法拉第通过实验发现了电磁感应现象B．牛顿通过理想斜面实验发现了物体的运动不需要力来维持C．奥斯特通过实验发现了电流的热效应D．卡文迪许通过扭秤实验测出了静电力常量3.金属圆环的圆心为O，金属棒Oa、Ob与金属环接触良好且可绕O在环上转动，整个装置处于垂直纸面向里的匀强磁场中，如图所示，当外力使Oa顺时针方向加速转动时，在Oa追上Ob之前，Ob将()A．顺时针方向转动B．逆时针方向转动C．先顺时针方向转动，后逆时针方向转动D．先逆时针方向转动，后顺时针方向转动4.如图所示的电路中，电源的电动势为E，内阻为r，线圈的自感系数很大，线圈的直流电阻RL与灯泡的电阻R满足RL<R.在t＝0时刻闭合开关S，经过一段时间后，在t＝t1时刻断开S.下列表示通过灯泡的电流随时间变化的图象中，正确的是()A．B．C．D．5.磁通量可以形象地理解为“穿过磁场中某一面积的磁感线条数”．在如图所示磁场中，S1、S2、S3为三个面积相同的相互平行的线圈，穿过S1、S2、S3的磁通量分别为Φ1、Φ2、Φ3且都不为0.下列判断正确的是()A．Φ1最大B．Φ2最大C．Φ3最大D．Φ1、Φ2、Φ3相等6.一根导体棒ab在水平方向的匀强磁场中自由下落，并始终保持水平方向且与磁场方向垂直．如图所示，则有()A．Uab＝0B．Ua＞Ub，Uab保持不变C．Ua＞Ub，Uab越来越大D．Ua＜Ub，Uab越来越大7.如图所示，一水平放置的矩形线框面积为S，匀强磁场的磁感应强度为B，方向斜向上，与水平面成30°角，现若使矩形线框以左边的边为轴转到竖直的虚线位置，则此过程中磁通量改变量的大小是()A．BSB．BSC．BSD． 2BS8.如图所示，在载流直导线近旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两可自由滑动的导体ab和cd.当载流直导线中的电流逐渐增强时，导体ab和cd的运动情况是()A．一起向左运动B．一起向右运动C．ab和cd相向运动，相互靠近D．ab和cd相背运动，相互远离9.穿过某闭合回路的磁通量Φ随时间t变化的图象分别如图中的①～④所示，下列说法正确的是()A．图①有感应电动势，且大小恒定不变B．图②产生的感应电动势一直在变大C．图③在0～t1时间内的感应电动势是t1～t2时间内感应电动势的2倍D．图④产生的感应电动势先变大再变小10.在图中，条形磁铁以速度v远离螺线管，螺线管中的感应电流的情况是()A．穿过螺线管中的磁通量增加，产生感应电流B．穿过螺线管中的磁通量减少，产生感应电流C．穿过螺线管中的磁通量增加，不产生感应电流D．穿过螺线管中的磁通量减少，不产生感应电流11.如图所示，线框abcd放置在磁感应强度为B的匀强磁场中，线框面积为S.a′b′cd为线框在垂直于磁场方向的投影，与线框平面的夹角为θ，则穿过线框的磁通量为()A．BSB．BS sinθC．BS cosθD．BS tanθ12.用相同导线绕制的边长为L或2L的四个闭合导线框，以相同的速度匀速进入右侧匀强磁场，如图所示．在每个线框进入磁场的过程中，M、N两点间的电压分别为Ua、Ub、Uc和Ud.下列判断正确的是()A．Ua<Ub<Uc<UdB．Ua<Ub<Ud<UcC．Ua＝Ub<Uc＝UdD．Ub<Ua<Ud<Uc13.如图所示，一个闭合回路由两部分组成．右侧是电阻为r的圆形线圈，置于竖直向上均匀变化的磁场B1中，左侧是光滑的倾角为θ的平行导轨，宽度为d，其电阻不计．磁感应强度为B2的匀强磁场垂直导轨平面向上，且只分布在左侧，一个质量为m、电阻为R的导体棒ab此时恰好能静止在导轨上，下述判断不正确的是()A．圆形线圈中的磁场方向向上且均匀增强B．导体棒ab受到的安培力大小为mg sinθC．回路中的感应电流为D．圆形线圈中的电热功率为(r＋R)14.物理学家通过艰苦的实验来探究自然的物理规律，为人类的科学事业做出了巨大贡献，值得我们敬仰．下列描述中符合物理学史实的是()A．楞次经过严密实验与逻辑推导，最终确认了电磁感应的产生条件：闭合线圈中磁通量变化，并找到了感应电流的方向的判断规律B．安培发现了电流的磁效应并提出了分子电流假说C．奥斯特发现了电流的磁效应并提出了分子电流假说D．“闭合电路中感应电动势的大小，跟穿过这一电路的磁通量变化率成正比”，这是法拉第在对理论和实验资料严格分析后得出的法拉第电磁感应定律的内容15.现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关按如图连接．在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑动变阻器的滑片P向左加速滑动时，电流计指针向右偏转，由此可以推断()A．线圈A向上移动或滑动变阻器的滑片P向右加速滑动，都能引起电流计指针向右偏转B．线圈A向上拔出或断开开关，都能引起电流计指针向右偏转C．滑动变阻器的滑片P匀速向左或匀速向右滑动，都能使电流计指针静止在中央D．因为线圈A、线圈B绕线方向未知，故无法判断电流计指针偏转方向二、实验题(共3小题)16.如图是做探究电磁感应的产生条件实验的器材．(1)在图中用实线代替导线把它们连成实验电路．(2)由哪些操作可以使灵敏电流计的指针发生偏转()A．闭合开关B．断开开关C．保持开关一直闭合D．将线圈A从B中拔出(3)假设在开关闭合的瞬间，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，灵敏电流计的指针向______(填“左”或“右”)偏转．17.在研究电磁感应现象的实验中所用的器材如图所示．它们是：①电流计②直流电源③带铁芯的线圈A④线圈B⑤电键⑥滑动变阻器(1)试按实验的要求在实物图上连线(图中已连好一根导线)．(2)怎样才能使线圈B中有感应电流产生？试举出三种方法．①________________________________________________________________________；②________________________________________________________________________；③________________________________________________________________________.18.如图所示为“研究电磁感应现象”的实验装置．(1)将图中所缺的导线补接完整；(2)如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后可能出现的情况有：(填“向左偏一下”、“向右偏一下”或“不动”)①将线圈A迅速插入线圈B时，灵敏电流计指针将________．②线圈A插入线圈B后，将滑动变阻器的滑片迅速向左拉时，灵敏电流计指针________．三、计算题(共3小题)19.如图甲所示，一端封闭的两条平行光滑长导轨相距L，距左端L处的右侧一段被弯成半径为的四分之一圆弧，圆弧导轨的左、右两段处于高度相差的水平面上．以弧形导轨的末端点O为坐标原点，水平向右为x轴正方向，建立Ox坐标轴．圆弧导轨所在区域无磁场；左段区域存在空间上均匀分布，但随时间t均匀变化的磁场B(t)，如图乙所示；右段区域存在磁感应强度大小不随时间变化，只沿x方向均匀变化的磁场B(x)，如图丙所示；磁场B(t)和B(x)的方向均竖直向上．在圆弧导轨最上端，放置一质量为m的金属棒ab，与导轨左段形成闭合回路，金属棒由静止开始下滑时左段磁场B(t)开始变化，金属棒与导轨始终接触良好，经过时间t0金属棒恰好滑到圆弧导轨底端．已知金属棒在回路中的电阻为R，导轨电阻不计，重力加速度为g.(1)求金属棒在圆弧轨道上滑动过程中，回路中产生的感应电动势E；(2)如果根据已知条件，金属棒能离开右段磁场B(x)区域，离开时的速度为v，求金属棒从开始滑动到离开右段磁场过程中产生的焦耳热Q；(3)如果根据已知条件，金属棒滑行到x＝x1位置时停下来，a．求金属棒在水平轨道上滑动过程中通过导体棒的电荷量q；b．通过计算，确定金属棒在全部运动过程中感应电流最大时的位置．20.如图所示，边长为L的正方形金属框abcd，质量为m，电阻为R，用细线把它悬挂于一个有界的匀强磁场边缘，金属框的上半部处于磁场内，下半部处于磁场外．磁场随时间变化规律为B＝kt(k＞0)，已知细线所能承受的最大拉力为2mg，求：(1)线框中感应电流的方向；(2)分析线框的各边所受安培力的方向；(3)从t＝0开始，经多长时间细线会被拉断？21.如图，两光滑导体框ABCD与EFGH固定在水平面内，在D点平滑接触，A、C分别处于FE、HG 的沿长线上，ABCD是边长为a的正方形；磁感强度为B的匀强磁场竖直向上；导体棒MN置于导体框上与导体框良好接触，以速度v沿BD方向从B点开始匀速运动，已知线框ABCD及棒MN单位长度的电阻为r，线框EFGH电阻不计．求：(1)导体棒MN在线框ABCD上运动时，通过MN电流的最大值与最小值；(2)为维持MN在线框ABCD上的匀速运动，必须给MN施加一水平外力，用F(t)函数表示该力；(3)导体棒达D点时立即撤去外力，则它还能前进多远(设EF、GH足够长)?四、填空题(共3小题)22.如图所示，半径为R的圆形线圈，其中心位置处半径为r的虚线范围内有界匀强磁场，磁场方向垂直线圈平面．若磁感应强度为B，则穿过线圈的磁通量为________．23.有一个称为“千人震”的趣味物理小实验，实验是用一节电动势为1.5 V的新干电池，几根导线、开关和一个用于日光灯上的镇流器来完成．几位做实验的同学手拉手成一串，和电池、镇流器、开关、导线连成图示实验电路，闭合开关，经过一段时间再断开开关，此过程中同学们会有触电的感觉．人有触电感觉发生在开关________(填“接通瞬间”、“断开瞬间”或“一直接通”)时，其原因是________________________________________________________________________.24.图甲为“探究电磁感应现象”实验中所用器材的示意图．现将电池组、滑动变阻器、带铁芯的线圈A、B、电流计及开关连接成如图所示的电路．(1)开关闭合后，下列说法中正确的是________．A．只要将线圈A放在线圈B中就会引起电流计指针偏转B．线圈A插入或拔出线圈B的速度越大，电流计指针偏转的角度越大C．滑动变阻器的滑片P滑动越快，电流计指针偏转的角度越大D．滑动变阻器的滑片P匀速滑动时，电流计指针不会发生偏转(2)在实验中，如果线圈A置于线圈B中不动，因某种原因，电流计指针发生了偏转．这时，线圈B相当于产生感应电流的“电源”．这个“电源”内的非静电力是________．如果是因为线圈A插入或拔出线圈B，导致电流计指针发生了偏转．这时，是________转化为电能．(3)上述实验中，线圈A可等效为一个条形磁铁，将线圈B和灵敏电流计简化如图乙所示．当电流从正接线柱流入灵敏电流计时，指针向正接线柱一侧偏转．则乙图中灵敏电流计指针向其________接线柱方向偏转(填“正”或“负”)．五、简答题(共3小题)25.如果磁场是用变化的电流来获取的，导体用整块铁代替，如图所示．请问铁块中有感应电流吗？如果有，它的形状像什么？26.如图所示，有两个同心导体圆环．内环中通有顺时针方向的电流，外环中原来无电流．当内环中电流逐渐增大时，外环中有无感应电流？方向如何？27.如图所示，在同一平面内的a、b两线圈，当开关S闭合和断开瞬间，b线圈中感应电流的方向如何？答案解析1.【答案】D【解析】在0～时间内，磁通量增加但增加的越来越慢，因此感应电流越来越小，到时刻，感应电流减小到零，在～t0间内，磁通量越来越小，感应电流反向，磁通量变化的越来越快，感应电流越来越大，到t0时刻达到反向最大值，从这两段时间断定选项D正确，A、B、C错误．2.【答案】A【解析】法拉第通过实验发现了电磁感应现象，A正确；伽利略通过理想斜面实验发现了物体的运动不需要力来维持，故B错误；奥斯特通过实验发现了电流的磁效应，故C错误；卡文迪许通过实验测出了引力常量，故D错误．3.【答案】A【解析】根据楞次定律，感应电流的磁通量总是阻碍引起感应电流的磁通量的变化，aOb和优弧ab构成的平面的磁通量在减少，所以Ob顺时针转动以阻止磁通量的减少，aOb和劣弧ab构成的平面磁通量在增加，所以Ob顺时针方向转动以减少磁通量的增加，所以应选A.4.【答案】D【解析】S闭合瞬间，由于线圈的自感系数很大，故在线圈中产生很大的自感电动势，阻碍电流的增大，线圈中此时的电流几乎为零，而灯泡中有电流通过，随时间的推移，线圈对电流的阻碍作用减弱，线圈中的电流不断增大，流过电源的电流也在增大，路端电压不断减小，故通过灯泡的电流不断减小；当稳定时，由于RL<R，故线圈中的电流大于灯泡中的电流；当S断开后，线圈相当于电源对灯泡供电，回路中的电流将在稳定时通过线圈电流的基础上不断减小，通过灯泡中的电流方向与S断开前方向相反，D正确．5.【答案】A【解析】从图中可看出，穿过线圈S1的磁感线条数最多，所以磁通量最大．故B、C、D错误，A 正确．6.【答案】D【解析】ab棒向下运动时，可由右手定则判断，感应电流方向为a→b，所以Ub＞Ua，由Uab＝E＝Blv及棒自由下落时v越来越大，可知Uab越来越大，故D选项正确．7.【答案】C【解析】Φ是标量，但有正负之分，在计算ΔΦ＝Φ2－Φ1时必须注意Φ2、Φ1的正负，要注意磁感线从线框的哪一面穿过，此题中在开始位置磁感线从线框的下面穿进，在末位置磁感线从线框的另一面穿进，Φ2、Φ1一正一负，再考虑到有效面积，故此题选C.8.【答案】C【解析】由于ab和cd电流方向相反，所以两导体运动方向一定相反，排除A、B；当载流直导线中的电流逐渐增强时，穿过闭合回路的磁通量增大，根据楞次定律，感应电流总是阻碍穿过回路磁通量的变化，所以两导体相互靠近，减小面积，达到阻碍磁通量增加的目的，故选C.9.【答案】C【解析】感应电动势E＝，而对应Φ－t图象中图线的斜率，根据图线斜率的变化情况可得：①中无感应电动势；②中感应电动势恒定不变；③中感应电动势0～t1时间内的大小是t1～t2时间内大小的2倍；④中感应电动势先变小再变大．10.【答案】B【解析】条形磁铁从左向右远离螺线管的过程中，穿过线圈的原磁场方向向下，且磁通量在减小，所以能产生感应电流．故选B.11.【答案】C【解析】矩形线圈abcd如题图所示放置，匀强磁场方向竖直向下，平面abcd与水平方向成θ角，此时通过线框的磁通量为Φ1＝BS cosθ，故C正确．12.【答案】B【解析】Ua＝BLv，Ub＝BLv，Uc＝·B·2Lv＝BLv，Ud＝B·2L·v＝BLv，故选B.13.【答案】D【解析】导体棒此时恰好能静止在导轨上，根据左手定则，感应电流的方向b→a，感应电流的磁场方向向下，则右侧圆形线圈中的磁场应均匀增加，A正确；由导体棒平衡有：F安＝mg sinθ，B 正确；根据安培力公式F＝B2dI＝mg sinθ，所以I＝，C正确；圆形线圈中的电热功率P＝r，D错误．14.【答案】D【解析】电磁感应的产生条件是法拉第通过实验找到的，感应电流的方向规律是楞次找到的，选项A错误；奥斯特发现电流周围存在磁场即电流的磁效应，但提出分子电流假说的是安培，选项B、C错误；“闭合电路中感应电动势的大小，跟穿过这一电路的磁通量变化率成正比”，这是法拉第在对理论和实验资料严格分析后得出的法拉第电磁感应定律的内容．选项D正确．15.【答案】B【解析】当P向左滑动时，电阻变大，通过线圈A的电流减小，则通过线圈B中的的磁场减弱，磁通量减少，线圈B中有使电流计指针向右偏转的感应电流通过；当线圈A向上移动或断开开关，则通过线圈B中的原磁场减弱，磁通量减少，所以线圈B中也有使电流计指针向右偏转的感应电流通过；而滑动变阻器的滑片P向右滑动，则通过线圈B中的原磁场增强，磁通量增加，所以线圈B中有使电流计指针向左偏转的感应电流通过，故B选项正确．16.【答案】(1)见解析(2)ABD(3)右【解析】(1)将灵敏电流计与大线圈B组成闭合回路，电源、开关、小线圈A组成闭合回路，电路图如图所示．(2)将开关闭合或断开，导致穿过线圈的磁通量变化，产生感应电流，灵敏电流计指针偏转，故A、B正确；保持开关一直闭合，则穿过线圈B的磁通量不变，没有感应电流产生，灵敏电流计指针偏转，故C错误；将螺线管A插入(或拔出)螺线管B时穿过线圈B的磁通量发生变化，线圈B中产生感应电流，灵敏电流计指针偏转，故D正确．(3)在开关闭合的瞬间，穿过线圈B的磁通量增大，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，穿过线圈B的磁通量减小，灵敏电流计的指针向右偏转．17.【答案】(1)如图所示(2)①闭合开关②断开开关③开关闭合时移动滑动变阻器滑片【解析】(1)使线圈A与电键、直流电源、滑动变阻器串联，线圈B与电流计连成闭合回路；(2)只要能使穿过线圈B的磁通量发生变化，就可以使线圈B中产生感应电流．18.【答案】(1)电路连接如图(2)①向右偏转一下②向左偏转一下【解析】(1)电路连接如图(2)因在闭合开关时，电路中的电流变大，磁通量增大，此时发现灵敏电流计的指针向右偏了一下，则当将线圈A迅速插入线圈B时，磁通量也是增大的，则灵敏电流计指针将向右偏转一下；线圈A 插入线圈B后，将滑动变阻器的滑片迅速向左拉时，电路中的电流减小，磁通量减小，则灵敏电流计指针向左偏转一下．19.【答案】(1)L2(2)＋mg－mv2(3)，x＝ 0处，感应电流最大【解析】(1)由图乙可知＝，根据法拉第电磁感应定律，感应电动势E＝＝L2＝L2①(2)当金属棒在弧形轨道上滑行过程中，产生的焦耳热Q1＝t＝金属棒在弧形轨道上滑行过程中，根据机械能守恒定律mg＝mv②金属棒在水平轨道上滑行的过程中，产生的焦耳热为Q2，根据能量守恒定律Q2＝mv－mv2＝mg－mv2，所以，金属棒在全部运动过程中产生的焦耳热Q＝Q1＋Q2＝＋mg－mv2.(3)a.根据图丙，x＝x1(x1<x0)处磁场的磁感应强度B1＝.设金属棒在水平轨道上滑行时间为Δt.由于磁场B(x)沿x方向均匀变化，根据法拉第电磁感应定律Δt时间内的平均感应电动势＝＝＝，所以，通过金属棒电荷量q＝Δt＝Δt＝b．金属棒在弧形轨道上滑行过程中，根据①式，I1＝＝金属棒在水平轨道上滑行过程中，由于滑行速度和磁场的磁感应强度都在减小，所以，在此过程中，金属棒刚进入磁场时，感应电流最大．根据②式，刚进入水平轨道时，金属棒的速度v0＝所以，水平轨道上滑行过程中的最大电流I2＝＝若金属棒自由下落高度，经历时间t＝，显然t0>t，所以I1＝<＝＝I2，综上所述，金属棒刚进入水平轨道时，即金属棒在x＝0处，感应电流最大．20.【答案】(1)线框中感应电流的方向a→d→c→b→a；(2)ab边所受的安培力方向向下，bc边所受的安培力方向向左，cd边不受安培力，ad边的安培力方向向右；(3)【解析】(1)根据楞次定律，则有感应电流的方向：逆时针方向(即a→d→c→b→a)；(2)根据左手定则，结合感应电流的方向，则有：ab边所受的安培力方向向下，bc边所受的安培力方向向左，cd不受安培力，ad边的安培力方向向右．(线框有收缩的趋势)；(3)根据平衡条件，结合安培力表达式，则有：2mg＝mg＋B L且B＝kt解得：t＝.21.【答案】(1)I min＝I max＝(2)F＝(3)【解析】(1)设某时刻棒MN交线框于P、S点，令PS长为l，此时电动势E＝BlvMN左侧电阻R1＝lrMN右侧电阻R2＝(4a－l)r则R并＝＝故：I＝＝因导线框ABCD关于AC对称，所以通MN的电流大小也具有对称性，所以当l＝0时，电流最小值I min＝当l＝a时，电流最大值I max＝(2)设MN到达B的时间为t0，则t0＝，到达D点用时2t0，当0≤t≤t0时，由I＝代入得：I＝(其中vt＝l)代入F＝BIl得：F＝当t0≤t≤2t0时，将l＝2(a－vt)代入④式得：I＝代入F＝BIl得：F＝(3)导线框进入矩形磁场后，由牛顿第二定律得：BIL＝ma＝ma取任意Δt时间有：Δt＝maΔtΔx＝mΔvΣΔx＝mΣΔvx＝mvx＝＝.22.【答案】Bπr2【解析】本题需要切记，在使用ΔΦ＝BS计算磁通量时，一定要注意公式中的S为磁场穿过线圈的有效面积，本题中S＝πr2，所以穿过线圈的磁通量为ΔΦ＝BS＝Bπr2.23.【答案】断开瞬间断开瞬间产生瞬间高压【解析】当开关闭合后，镇流器与同学们并联，由于电源为1.5 V的新干电池，所以电流很小．当断开时，镇流器电流发生变化，导致镇流器产生很强的电动势，从而使同学们有触电的感觉．24.【答案】(1)BC(2)感应电场的电场力机械能(3)负【解析】(1)将线圈A放在线圈B中，由于磁通量不变化，故不会产生感应电流，也不会引起电流计指针偏转，选项A错误；线圈A插入或拔出线圈B的速度越大，则磁通量的变化率越大，产生的感应电流越大，电流计指针偏转的角度越大，选项B正确；滑动变阻器的滑片P滑动越快，电流的变化率越大，磁通量的变化率越大，则感应电流越大，电流计指针偏转的角度越大，选项C 正确；滑动变阻器的滑片P匀速滑动时，电流发生变化，磁通量变化，也会产生感应电流，故电流计指针也会发生偏转，选项D错误．故选BC.(2)这个“电源”内的非静电力是感应电场的电场力．如果是因为线圈A插入或拔出线圈B，导致电流计指针发生了偏转．这时是机械能转化为电能．(3)根据楞次定律可知，通过电流计的电流从负极流入，故灵敏电流计指针向其负接线柱方向偏转．25.【答案】有．变化的电流产生变化的磁场，变化的磁场产生感生电场，感生电场在铁块中产生感应电流，它的形状像水中的旋涡，所以把它叫做涡电流，简称涡流．【解析】变化的电流产生变化的磁场，变化的磁场产生感生电场，感生电场在铁块中产生感应电流，它的形状像水中的旋涡，所以把它叫做涡电流，简称涡流．26.【答案】由于磁感线是闭合曲线，内环内部向里的磁感线条数和内环外向外的所有磁感线条数相等，所以外环所围面积内的总磁通量向里、增大，所以外环中感应电流磁场的方向向外，由安培定则，外环中感应电流方向为逆时针．【解析】由于磁感线是闭合曲线，内环内部向里的磁感线条数和内环外向外的所有磁感线条数相等，所以外环所围面积内的总磁通量向里、增大，所以外环中感应电流磁场的方向向外，由安培定则，外环中感应电流方向为逆时针．27.【答案】S闭合瞬间，b线圈中产生顺时针方向的电流；S断开瞬间，b线圈中产生逆时针方向的电流．【解析】当开关S闭合的瞬间，a线圈中有电流I通过，由安培定则可知其将在a线圈周围产生磁场，该磁场从b线圈内垂直纸面穿出，使b线圈中的磁通量增大，由楞次定律可知b线圈中将产生感应电流，感应电流的磁场方向应与a线圈中电流产生的磁场方向相反即垂直纸面向里，再由安培定则可判定b中感应电流方向应是顺时针方向．当开关S断开的瞬间，电流I所产生的磁场穿过b线圈的磁通量减少，这时b线圈内将产生感应电流，感应电流的磁场方向与原磁场方向相同，。

第四章电磁感应1划时代的发现2探究感应电流的产生条件A组1.如图所示,一个矩形线圈与两条通有相同大小电流的平行直导线处于同一平面,并且处在两导线的中央,则()A.两导线电流同向时,穿过线圈的磁通量为零B.两导线电流反向时,穿过线圈的磁通量为零C.两导线电流同向或反向,穿过线圈的磁通量都相等D.两导线电流产生的磁场是不均匀的,不能判定穿过线圈的磁通量是否为零解析:根据安培定则,两导线电流同向时,它们在线圈处产生的磁场反向,穿过线圈的磁通量为零;两导线电流反向时,它们在线圈处产生的磁场同向,穿过线圈的磁通量不为零,故选项A正确。

答案:A2.如图所示,条形磁铁正上方放置一矩形线框,线框平面水平且与条形磁铁平行。

则线框由N极端匀速平移到S极端的过程中,线框中的感应电流的情况是()A.线框中始终无感应电流B.线框中始终有感应电流C.线框中开始有感应电流,当线框运动到磁铁中部时无感应电流,过中部后又有感应电流D.线框中开始无感应电流,当线框运动到磁铁中部时有感应电流,过中部后又无感应电流解析:先画出条形磁铁的磁场分布情况,然后分析线圈在平移过程中,穿过线框的磁通量的变化情况,可知,穿过线圈的磁通量始终在变化,故B正确。

答案:B3.如图所示,矩形线框在磁场内做的各种运动中,能够产生感应电流的是()解析:产生感应电流的条件是穿过线圈的磁通量发生变化,选项B符合要求。

答案:B4.如图所示,竖直放置的长直导线通以图示方向的电流,有一矩形金属线框abcd与导线处在同一平面内,下列情况下,矩形线框中不会产生感应电流的是()A.导线中电流变大B.线框向右平动C.线框向下平动D.线框以ab边为轴转动解析:导线中电流变大,则周围的磁感应强度增强,线框中磁通量增大,可以产生感应电流;线框向右平动时,线框中的磁感应强度减小,磁通量减小,可以产生感应电流;线框向下平动时,线框中的磁感应强度不变,磁通量不变,不会产生感应电流;线框以ad边为轴转动时,线框中的磁通量发生变化,会产生感应电流,故选项A、B、D不合题意,选项C符合题意。

电磁感应习题分类练习1、如图1所示，线圈abcd每边长l＝0.20ｍ，线圈质量ｍ1＝0.10ｋｇ、电阻Ｒ＝0.10Ω，砝码质量ｍ2＝0.14ｋｇ．线圈上方的匀强磁场磁感强度Ｂ＝0.5Ｔ，方向垂直线圈平面向里，磁场区域的宽度为ｈ＝l＝0.20ｍ．砝码从某一位置下降，使ａｂ边进入磁场开始做匀速运动．求线圈做匀速运动的速度．（平衡类）2、如图2所示，ＡＢ、ＣＤ是两根足够长的固定平行金属导轨，两导轨间距离为ｌ，导轨平面与水平面的夹角为θ．在整个导轨平面内都有垂直于导轨平面斜向上方的匀强磁场，磁感强度为Ｂ．在导轨的Ａ、Ｃ端连接一个阻值为Ｒ的电阻．一根垂直于导轨放置的金属棒ａｂ，质量为ｍ，从静止开始沿导轨下滑．求ａｂ棒的最大速度．（已知ａｂ和导轨间的动摩擦因数为μ，导轨和金属棒的电阻不计）（加速类）3 、电阻为Ｒ的矩形导线框ａｂｃｄ，边长ａｂ＝ｌ、ａｄ＝ｈ、质量为ｍ，自某一高度自由落下，通过一匀强磁场，磁场方向垂直纸面向里，磁场区域的宽度为ｈ，如图4．若线框恰好以恒定速度通过磁场，线框内产生的焦耳热是．（不考虑空气阻力）（能量类）4 、如图5，Ａ是一边长为ｌ的正方形线框，电阻为Ｒ．现维持线框以恒定的速度ｖ沿ｘ轴运动，并穿过图中所示的匀强磁场Ｂ区域．取逆时针方向为电流正方向，线框从图示位置开始运动，则线框中产生的感应电流ｉ随时间ｔ变化的图线是图6中的若改为：以ｘ轴正方向作为力的正方向，则磁场对线框的作用力Ｆ随时间ｔ的变化图线为图7中的。

（图象类）电磁感应练习一、单项选择题：（每题3分，共计18分）1、下列说法中正确的有： （ ） A 、只要闭合电路内有磁通量，闭合电路中就有感应电流产生B 、穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C 、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流和感应电动势D 、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流，但有感应电动势 2、根据楞次定律可知感应电流的磁场一定是： （ ） A 、阻碍引起感应电流的磁通量； B 、与引起感应电流的磁场反向； C 、阻碍引起感应电流的磁通量的变化； D 、与引起感应电流的磁场方向相同。

一、电磁感应现象中的感生电场┄┄┄┄┄┄┄┄①1．感生电场：磁场变化时在空间激发的一种电场。

2．感生电动势：由感生电场产生的感应电动势。

3．感生电动势中的非静电力：感生电场对自由电荷的作用。

4．感生电场的方向：与所产生的感应电流的方向相同，可根据楞次定律和右手定则判断。

[注意](1)感生电场是一种涡旋电场，电场线是闭合的。

(2)感生电场的方向可由楞次定律判断。

如图所示，当磁场增强时，产生的感生电场是与磁场方向垂直且阻碍磁场增强的电场。

(3)感生电场的存在与是否存在闭合电路无关。

①[判一判]1．感生电场线是闭合的(√)2．磁场变化时，可以产生感生电场，并不需要电路闭合这一条件(√)3．感生电场是产生感生电动势的原因(√)4．处于变化磁场中的导体，其内部自由电荷定向移动，是由于受到感生电场的作用(√)二、电磁感应现象中的洛伦兹力┄┄┄┄┄┄┄┄②1．动生电动势：由于导体切割磁感线运动而产生的感应电动势。

2．动生电动势中的非静电力自由电荷因随导体棒运动而受到洛伦兹力，非静电力与洛伦兹力有关。

3．动生电动势中的功能关系闭合回路中，导体棒做切割磁感线运动时，克服安培力做功，其他形式的能转化为电能。

[注意]有些情况下，动生电动势和感生电动势具有相对性。

例如，将条形磁铁插入线圈中，如果在相对磁铁静止的参考系内观察，线圈运动，产生动生电动势；如果在相对线圈静止的参考系中观察，线圈中磁场变化，产生感生电动势。

②[填一填]如图所示，导体棒向右运动切割磁感线时，棒中的电子受的洛伦兹力方向为________，棒上端的电势比下端的电势________(填“高”或“低”)。

解析：电子随导体棒向右运动，同时受向下的洛伦兹力，有向下的分速度，电子的合速度向右下方，洛伦兹力向左下方；根据右手定则，棒上端的电势高于下端的电势。

答案：左下方高磁场变化时会在空间激发感生电场，处在感生电场中的闭合导体中的自由电荷在电场力的作用下定向运动，产生感应电流，或者说，导体中产生了感应电动势。

高二物理选修3-2 电磁感应练习题（含答案）一、选择题1.如图所示，闭合金属导线框放置在竖直向上的匀强磁场中，匀强磁场的磁感应强度的大小随时间变化。

下列说法①当磁感应强度增加时，线框中的感应电流可能减小 ②当磁感应强度增加时，线框中的感应电流一定增大 ③当磁感应强度减小时，线框中的感应电流一定增大 ④当磁感应强度减小时，线框中的感应电流可能不变 其中正确的是（D ）A .只有②④正确B .只有①③正确C .只有②③正确D .只有①④正确2.一飞机在北半球的上空以速度v 水平飞行，飞机机身长为a ，翼展为b ；该空间地磁场磁感应强度的水平分量为B 1，竖直分量为B 2；驾驶员左侧机翼的端点用A 表示，右侧机翼的端点用B 表示，用E 表示飞机产生的感应电动势，则（D ）A .E =B 1vb ，且A 点电势低于B 点电势 B .E =B 1vb ，且A 点电势高于B 点电势C .E =B 2vb ，且A 点电势低于B 点电势D .E =B 2vb ，且A 点电势高于B 点电势3.如图，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N 极朝下。

当磁铁向下运动时（但未插入线圈内部）（B ）A .线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B .线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥C .线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D .线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥3.如图甲所示，长直导线与闭合金属线框位于同一平面内，长直导线中的电流i 随时间t 的变化关系如图乙所示.在0-T /2时间内，直导线中电流向上，则在T /2-T 时间内，线框中感应电流的方向与所受安培力情况是（C ）A .感应电流方向为顺时针，线框受安培力的合力方向向左B .感应电流方向为逆时针，线框受安培力的合力方向向右C .感应电流方向为顺时针，线框受安培力的合力方向向右D .感应电流方向为逆时针，线框受安培力的合力方向向左4.图中两条平行虚线之间存在匀强磁场，虚线间的距离为l ，磁场方向垂直纸面向里.abcd 是位于纸面内的梯形线圈，ad 与bc 间的距离也为l .t =0时刻，bc 边与磁场区域边界重合（如图）.现令线圈以恒定的速度v 沿垂直于磁场区域边界的方向穿过磁场区域.取沿a →b →c →d →a 的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I 随时间t 变化的图线可能是（B ）i i -i 甲A B C D5.如图所示电路中，A 、B 是两个完全相同的灯泡，L 是一个理想电感线圈，当S 闭合与断开时，A 、B 的亮度情况是（AC ）A .S 闭合时，A 立即亮，然后逐渐熄灭B .S 闭合时，B 立即亮，然后逐渐熄灭C .S 闭合足够长时间后，B 发光，而A 不发光D .S 闭合足够长时间后，B 立即熄灭发光，而A 逐渐熄灭6.铁路上使用一种电磁装置向控制中心传输信号以确定火车的位置.能产生匀强磁场的磁铁，被安装在火车首节车厢下面，如图(甲)所示(俯视图).当它经过安放在两铁轨间的线圈时，便会产生一电信号，被控制中心接收.当火车通过线圈时，若控制中心接收到的线圈两端的电压信号为图(乙)所示，则说明火车在做（B ）A .匀速直线运动B .匀加速直线运动C .匀减速直线运动D .加速度逐渐增大的变加速直线运动7.图甲中的a 是一个边长为为L 的正方向导线框， 其电阻为R .线框以恒定速度v 沿x 轴运动，并穿过图中 所示的匀强磁场区域b .如果以x 轴的正方向作为力的正 方向.线框在图示位置的时刻作为时间的零点，则磁场对 线框的作用力F 随时间变化的图线应为图乙中的哪个图？（B8.如图所示，将一个正方形导线框ABCD 置于一个范围足够大的匀强磁场中，磁场方向与其平面垂直．现在AB 、CD 的中点处连接一个电容器，其上、下极板分别为a 、b ，让匀强磁场以某一速度水平向右匀速移动，则（ABC ）图乙D Ab BCA .ABCD 回路中没有感应电流B .A 与D 、B 与C 间有电势差C .电容器a 、b 两极板分别带上负电和正电D .电容器a 、b 两极板分别带上正电和负电9.如图一所示，固定在水平桌面上的光滑金属框架cdeg 处于方向竖直向下的匀强磁场中，金属杆ab 与金属框架接触良好.在两根导轨的端点d 、e 之间连接一电阻，其他部分电阻忽略不计.现用一水平向右的外力F 作用在金属杆ab 上，使金属杆由静止开始向右在框架上滑动，运动中杆ab 始终垂直于框架.图二为一段时间内金属杆受到的安培力f 随时间t 的变化关系，则图三中可以表示外力F 随时间t 变化关系的图象是（B强磁场中，线框平面与磁场垂直，磁感应强度B 1的变化关系如图⑴所示.0~1s 圆形金属框与一个水平的平行金属导轨相连接，一根导体棒，导体棒的长为L 、电阻为R ，且与导轨接触良好，导体棒处于另一匀强磁场中，其磁感应强度恒为B 2，方向垂直导轨平面向下，如图⑵所示.若导体棒始终保持静止，则其所受的静摩擦力f 随时间变化的图象是下图中的（设向11.2000年底，我国宣布已研制成功一辆高温超导磁悬浮高速列 车的模型车，该车的车速已达到500km /h ，可载5人.如图所示就是 磁悬浮的原理，图中A 是圆柱形磁铁，B 是用高温超导材料制成的 超导圆环.将超导圆环B 水平放在磁铁A 上，它就能在磁力的作用下 悬浮在磁铁A 的上方空中，下列说法中正确的是（B ）A .在B 上放入磁铁的过程中，B 中将产生感应电流.当稳定后，感应电流消失B .在B 上放入磁铁的过程中，B 中将产生感应电流.当稳定后，感应电流仍存在A B CAb 左 右图一C .如A 的N 极朝上，B 中感应电流的方向如图所示D .如A 的N 极朝上，B 中感应电流的方向与图中所示的方向有时相同有时相反 12.如图所示，两根足够长的固定平行金属光滑导轨位于同一水平面，导轨上横放着两根相同的导体棒ab 、cd 与导轨构成矩形回路.导体棒的两端连接着处于压缩状态的两根轻质弹簧，两棒的中间用细线绑住，它们的电阻均为R ，回路上其余部分的电阻不计.在导轨平面内两导轨间有一竖直向下的匀强磁场.开始时，导体棒处于静止状态.剪断细线后，导体棒在运动过程中（AD ）A .回路中有感应电动势B .两根导体棒所受安培力的方向相同C .两根导体棒和弹簧构成的系统动量守恒，机械能守恒D .两根导体棒和弹簧构成的系统动量守恒，机械能不守恒 13.如图所示，A 是长直密绕通电螺线管.小线圈B 与电流表连接，并沿A 的轴线Ox 从O 点自左向右匀速穿过螺线管A .能正确反映通过电流表中电流I 随x 变化规律的是（C ）14.如图所示，一个边长为a 、电阻为R 的等边三角形线框，在外力作用下，以速度v 匀速穿过宽均为a 的两个匀强磁场.这两个磁场的磁感应强度大小均为B 方向相反.线框运动方向与底边平行且与磁场边缘垂直.取逆时针方向的电流为正。

最新人教版高中物理选修3-2测试题全套带答案解析高中物理第四章电磁感应测评A新人教版选修3-2（基础过关卷）一、选择题（本题共10小题,每小题5分，共50分。

其中第1S题为单选题;第8 J0题为多选题，全部选对得5分，选不全得2分，有选错或不答的得0分）1.一闭合线圈中没有产牛感应电流，则（）A.该时该地的磁感应强度一•定为零B.该时该地的磁场一定没有变化C.线圈面积一定没有变化D.穿过线圈的磁通量一定没有变化解析:因为穿过闭合回路的磁通量发纶变化是产牛:感应电流的条件，选项D正确。

答案:D2.闭合的金属环处于随时间均匀变化的匀强磁场中，磁场方向垂氏于圆环平面，则（）A.环中产生的感应电动势均匀变化B.环中产生的感应电流均匀变化C.环中产生的感应电动势保持不变D.环上某一小段导体所受的安培力保持不变解析:磁场均匀变化，也就是说二斤,根据感应电动势的定义式,E二二kS,其屮k是一个常最，所以圆环中产生的感应电动势的数值是一个常量，产生的感应电流也不变化，而环上某一小段导体受安培力F=T1B要发生变化。

答案:C3.现将电池组、滑动变阻器、带铁芯的线圈久线圈2、电流计及开关如图连接,在开关闭合、线圈力放在线圈〃屮的情况下，某同学发现当他将滑动变阻器的滑片P向左加速滑动时，电流计指针向右偏转。

由此可以推断（）A.线圈A向上移动或滑动变阻器滑片戶向右加速滑动，都能引起电流计指针向左偏转B.线圈A中铁芯向上拔出或断开开关，都能引起电流计指针向右偏转C.滑动变阻器的滑片P匀速向左或匀速向右滑动，都能使电流计指针静止在中央D.因为线圈/、线圈〃的绕线方向耒知，故无法判断电流计指针偏转的方向解析:当他将滑动变阻器的滑片"向左加速滑动吋，滑动变阻器接入电路的电阻值增大,线圈力中电流减小, 线圈〃小磁通量减小，电流计指针向右偏转。

线圈力向上移动或铁芯向上拔出或断开开关，线圈〃小磁通量减小，都能引起电流计指针向右偏转，选项A错谋,B正确;滑动变阻器的滑片P匀速向左或匀速向右滑动, 都能使线圈昇中电流变化，线圈〃中磁通量变化，线圈〃中产生感应电流，电流计指针偏转，可以判断电流计指针偏转的方向，选项C、D错误。

学案1电磁感应的发现感应电流产生的条件[学习目标定位] 1.能理解什么是电磁感应现象.2.能记住产生感应电流的条件.3.会使用线圈以及常见磁铁完成简单的实验.4.能说出磁通量变化的含义.5.会利用电磁感应产生的条件解决实际问题．1．磁通量的计算公式Φ＝BS的适用条件是匀强磁场且磁感线与平面垂直．若在匀强磁场B 中，磁感线与平面不垂直，公式Φ＝BS中的S应为平面在垂直于磁场方向上的投影面积．2．磁通量是标量，但有正、负之分．一般来说，如果磁感线从线圈的正面穿入，线圈的磁通量就为“＋”，磁感线从线圈的反面穿入，线圈的磁通量就为“－”．3．由Φ＝BS可知，磁通量的变化有三种情况：(1)磁感应强度B不变，有效面积S变化；(2)磁感应强度B变化，有效面积S不变；(3)磁感应强度B和有效面积S同时变化．一、奥斯特实验的启迪1820年，奥斯特从实验中发现了电流的磁效应，不少物理学家根据对称性的思考，提出既然电能产生磁，是否也存在逆效应，即磁产生电呢？二、电磁感应现象的发现1831年，英国物理学家法拉第发现了电磁感应现象．他将“磁生电”现象分为五类：(1)变化中的电流；(2)变化中的磁场；(3)运动中的恒定电流；(4)运动中的磁铁；(5)运动中的导线．三、电磁感应规律的发现及其对社会发展的意义1．电磁感应的发现，使人们发明了发电机，把机械能转化成电能；使人们发明了变压器，解决了电能远距离传输中能量大量损耗的问题；使人们制造出了结构简单的感应电动机，反过来把电能转化成机械能．2．法拉第在研究电磁感应等电磁现象中，从磁性存在的空间分布逐渐凝聚出“场”的科学创新思想．在此基础上，麦克斯韦建立了电磁场理论，并预言了电磁波的存在．四、产生感应电流的条件穿过闭合电路的磁通量发生变化时，这个闭合电路中就有感应电流产生.一、磁通量及其变化[问题设计]如图1所示，框架的面积为S ，匀强磁场的磁感应强度为B .试求：图1(1)框架平面与磁感应强度B 垂直时，穿过框架平面的磁通量为多少？(2)若框架绕OO ′转过60°，则穿过框架平面的磁通量为多少？(3)若从图示位置转过90°，则穿过框架平面的磁通量的变化量为多少？(4)若从图示位置转过180°，则穿过框架平面的磁通量变化量为多少？答案 (1)BS (2)12BS (3)－BS (4)－2BS [要点提炼]1．磁通量的计算(1)公式：Φ＝BS(2)适用条件：①匀强磁场，②磁场方向和平面垂直．(3)B 与S 不垂直时：Φ＝BS ⊥，S ⊥为平面在垂直磁场方向上的投影面积，在应用时可将S 投影到与B 垂直的方向上，如图2所示Φ＝BS sin_θ.图2(4)磁通量与线圈的匝数无关． 2．磁通量的变化量ΔΦ(1)当B 不变，有效面积S 变化时，ΔΦ＝B ·ΔS .(2)当B 变化，S 不变时，ΔΦ＝ΔB ·S .(3)B和S同时变化，则ΔΦ＝Φ2－Φ1，但此时ΔΦ≠ΔB·ΔS.特别提醒计算穿过某面的磁通量变化量时，要注意前、后磁通量的正、负值，如原磁通量Φ1＝BS，当平面转过180°后，磁通量Φ2＝－BS，磁通量的变化量ΔΦ＝－2BS.二、感应电流产生的条件[问题设计]实验1(导体在磁场中做切割磁感线的运动)：如图3所示，导体AB垂直磁感线运动时，线路中有电流产生，而导体AB沿着磁感线运动时，线路中无电流产生(填“有”或“无”)．图3实验2(通过闭合电路的磁场发生变化)：如图4所示，将小螺线管A插入大螺线管B中不动，当开关S接通或断开时，电流表中有电流通过；若开关S一直闭合，当改变滑动变阻器的阻值时，电流表中有电流通过；而开关一直闭合，滑动变阻器的滑动触头不动时，电流表中无电流产生．若将螺线管A放在螺线管B的正上方，并使两者的轴线互相垂直，则不管进行什么操作，电流表中均无电流产生(填“有”或“无”)．图41．实验2中并没有导体在磁场中做切割磁感线的运动，但在接通或断开电源的瞬间及改变滑动变阻器的阻值时，B线圈却出现感应电流，这说明什么？答案说明导体在磁场中做切割磁感线运动不是产生感应电流的本质原因，通过闭合电路的磁场变化也可以产生感应电流．2．当实验2中开关闭合后，A线圈电流稳定时，B线圈中也存在磁场，但不出现感应电流，这说明什么？答案说明感应电流的产生，不在于闭合回路中是否有磁场．3．实验2中同样的磁场变化，螺线管B套在螺线管A外边时，能产生感应电流，而两个线圈相互垂直放置时不能产生感应电流，这又说明什么？试总结产生感应电流的条件．答案说明感应电流的产生，不在于磁场是否变化．总结实验1中，磁场是稳定的，但在导体切割磁感线运动时，通过回路的磁通量发生变化，回路中产生了感应电流；实验2通过改变电流从而改变磁场强弱，进而改变了磁通量，从而产生了感应电流，所以可以将产生感应电流的条件描述为“只要穿过闭合电路的磁通量发生变化，闭合电路中就会产生感应电流”．[要点提炼]1．产生感应电流的条件：穿过闭合电路的磁通量发生变化．2．特例：闭合电路的一部分导体在磁场内做切割磁感线运动．在利用“切割”来讨论和判断有无感应电流时，应该注意：(1)导体是否将磁感线“割断”，如果没有“割断”就不能说切割．如图5所示，甲、乙两图中，导线是真“切割”，而图丙中，导体没有切割磁感线．图5(2)是否仅是闭合电路的一部分导体在磁场内做切割磁感线运动，如图丁．如果由切割不容易判断，则要回归到磁通量是否变化上去．[延伸思考]电路不闭合时，磁通量发生变化是否能产生电磁感应现象？答案当电路不闭合时，没有感应电流，但有感应电动势，只产生感应电动势的现象也可以称为电磁感应现象．一、磁通量Φ及其变化量ΔΦ的理解与计算例1如图6所示的线框，面积为S，处于磁感应强度为B的匀强磁场中，B的方向与线框平面成θ角，当线框转过90°到如图6所示的虚线位置时，试求：图6(1)初、末位置穿过线框的磁通量的大小Φ1和Φ2；(2)磁通量的变化量ΔΦ.解析(1)解法一：在初始位置，把面积向垂直于磁场方向进行投影，可得垂直于磁场方向的面积为S⊥＝S sin θ，所以Φ1＝BS sin θ.在末位置，把面积向垂直于磁场方向进行投影，可得垂直于磁场方向的面积为S⊥′＝S cos θ.由于磁感线从反面穿入，所以Φ2＝－BS cos θ. 解法二：如图所示，把磁感应强度B沿垂直于面积S和平行于面积S进行分解，得B上＝B sin θ，B左＝B cos θ所以Φ1＝B上S＝BS sin θ，Φ2＝－B左S＝－BS cos θ.(2)开始时B与线框平面成θ角，穿过线框的磁通量Φ1＝BS sin θ；当线框平面按顺时针方向转动时，穿过线框的磁通量减少，当转动θ时，穿过线框的磁通量减少为零，继续转动至90°时，磁感线从另一面穿过，磁通量变为“负”值，Φ2＝－BS cos θ.所以，此过程中磁通量的变化量为ΔΦ＝Φ2－Φ1＝－BS cos θ－BS sin θ＝－BS(cos θ＋sin θ)．答案(1)BS sin θ－BS cos θ(2)－BS(cos θ＋sin θ)二、产生感应电流的分析判断及实验探究例2如图7所示，在匀强磁场中有两条平行的金属导轨，磁场方向与导轨平面垂直．导轨上有两条可沿导轨自由移动的金属棒ab、cd，与导轨接触良好．这两条金属棒ab、cd的运动速度分别是v1、v2，且井字形回路中有感应电流通过，则可能()图7A．v1＞v2B．v1＜v2C．v1＝v2D．无法确定解析只要金属棒ab、cd的运动速度不相等，穿过井字形回路的磁通量就发生变化，闭合回路中就会产生感应电流．故选项A、B正确．答案AB例3在研究电磁感应现象的实验中所用器材如图8所示．它们是①电流表、②直流电源、③带铁芯的线圈A、④线圈B、⑤开关、⑥滑动变阻器(用来控制电流以改变磁场强弱)．试按实验的要求在实物图上连线(图中已连好一根导线)．图8答案连接电路如图所示1．(对电磁感应现象的认识)下列现象中，属于电磁感应现象的是()A．小磁针在通电导线附近发生偏转B．通电线圈在磁场中转动C．因闭合线圈在磁场中运动而产生的电流D．磁铁吸引小磁针答案 C解析电磁感应是指“磁生电”的现象，而小磁针和通电线圈在磁场中转动以及磁铁吸引小磁针，反映了磁场力的性质，所以A、B、D不是电磁感应现象，C是电磁感应现象．2．(对磁通量Φ及其变化量ΔΦ的理解)如图9所示一矩形线框，从abcd位置移到a′b′c′d′位置的过程中，关于穿过线框的磁通量情况，下列叙述正确的是(线框平行于纸面移动) ()图9A．一直增加B．一直减少C．先增加后减少D．先增加，再减少直到零，然后再增加，然后再减少答案 D解析离导线越近，磁场越强，当线框从左向右靠近导线的过程中，穿过线框的磁通量增大，当线框跨在导线上向右运动时，磁通量减小，当导线在线框正中央时，磁通量为零，从该位置向右，磁通量又增大，当线框离开导线向右运动的过程中，磁通量又减小；故A、B、C 错误，D正确，故选D.3．(产生感应电流的分析判断)如图10所示，开始时矩形线框与匀强磁场的方向垂直，且一半在磁场内，一半在磁场外，若要使线框中产生感应电流，下列办法中可行的是()图10A．将线框向左拉出磁场B．以ab边为轴转动(小于90°)C．以ad边为轴转动(小于60°)D．以bc边为轴转动(小于60°)答案ABC解析将线框向左拉出磁场的过程中，线框的bc部分切割磁感线，或者说穿过线框的磁通量减少，所以线框中将产生感应电流．当线框以ab边为轴转动(小于90°)时，线框的cd边的右半段在做切割磁感线运动，或者说穿过线框的磁通量在发生变化，所以线框中将产生感应电流．当线框以ad边为轴转动(小于60°)时，穿过线框的磁通量在减小，所以在这个过程中线框内会产生感应电流．如果转过的角度超过60°(60°～300°)，bc边将进入无磁场区，那么线框中将不产生感应电流．当线框以bc边为轴转动时，如果转动的角度小于60°，则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形线框面积的一半的乘积)．4．(产生感应电流的分析判断)如图11所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环A，下列各种情况中铜环A中没有感应电流的是()图11A．线圈中通以恒定的电流B．通电时，使滑动变阻器的滑片P做匀速移动C．通电时，使滑动变阻器的滑片P做加速移动D．将电键突然断开的瞬间答案 A解析只要通电时滑动变阻器的滑片P移动，电路中的电流就会发生变化，变化的电流产生变化的磁场，铜环A中磁通量发生变化，有感应电流；同样，将电键断开瞬间，电路中电流从有到无，仍会在铜环A中产生感应电流．题组一对磁通量Φ及其变化量ΔΦ的理解与计算1．关于磁通量，下列叙述正确的是()A．在匀强磁场中，穿过一个面的磁通量等于磁感应强度与该面面积的乘积B．在匀强磁场中，a线圈的面积比b线圈的大，则穿过a线圈的磁通量一定比穿过b线圈的磁通量大C．把一个线圈放在M、N两处，若放在M处时穿过线圈的磁通量比放在N处时大，则M 处的磁感应强度一定比N处大D．同一线圈放在磁感应强度大处，穿过线圈的磁通量不一定大答案 D解析磁通量等于磁感应强度与垂直磁场方向上的投影面积的乘积，A错误；线圈面积大，但投影面积不一定大，B错误；磁通量大，磁感应强度不一定大，C错误、D正确．2．关于磁通量的概念，以下说法中正确的是()A．磁感应强度越大，穿过闭合回路的磁通量越大B．磁感应强度越大，线圈面积越大，则磁通量越大C．穿过线圈的磁通量为零，但磁感应强度不一定为零D．磁通量发生变化，一定是磁场发生变化引起的答案 C解析根据磁通量的定义，Φ＝B·S·sin θ，因此A、B选项错误；穿过线圈的磁通量为零时，磁感应强度不一定为零；磁通量发生变化，可能是面积变化引起的，也可能是磁场变化引起的，D错．3.如图1所示，半径为R的圆形线圈共有n匝，其中心位置处半径为r的范围内有匀强磁场，磁场方向垂直线圈平面，若磁感应强度为B，则穿过线圈的磁通量为()图1A．πBR2B．πBr2C．nπBR2D．nπBr2答案 B解析由磁通量的定义式知Φ＝BS＝πBr2；故B正确．题组二产生感应电流的分析判断4．关于电磁感应现象，下列说法中正确的是()A．闭合线圈放在变化的磁场中，必然有感应电流产生B．闭合正方形线圈在匀强磁场中垂直磁感线运动，必然产生感应电流C．穿过闭合线圈的磁通量变化时，线圈中有感应电流D．只要穿过电路的磁通量发生变化，电路中就一定有感应电流产生答案 C解析产生感应电流的条件：(1)闭合电路；(2)磁通量Φ发生变化，两个条件缺一不可．5．下图中能产生感应电流的是()答案 B解析根据产生感应电流的条件：A中，电路没闭合，无感应电流；B中，面积增大，闭合电路的磁通量增大，有感应电流；C中，穿过线圈的磁感线相互抵消，Φ恒为零，无感应电流；D中，磁通量不发生变化，无感应电流．6．下列情况中都是线框在磁场中做切割磁感线运动，其中线框从开始进入到完全离开磁场的时间中有感应电流的是()答案BC解析A中虽然导体“切割”了磁感线，但穿过闭合线框的磁通量并没有发生变化，没有感应电流．B中线框的一部分导体“切割”了磁感线，穿过线框的磁感线条数越来越少，线框中有感应电流．C 中虽然与A 近似，但由于是非匀强磁场，运动过程中，穿过线框的磁感线条数增加，线框中有感应电流．D 中线框尽管是部分切割，但磁感线条数不变，无感应电流，故选B 、C.7.如图2所示，一有限范围的匀强磁场宽度为d ，若将一个边长为L 的正方形导线框以速度v 匀速地通过磁场区域，已知d ＞L ，则导线框从开始进入到完全离开磁场的过程中无感应电流的时间等于( )图2A.d vB.L vC.d －L vD.d －2L v答案 C解析 只有导线框完全在磁场里面运动时，导线框中才无感应电流．8.如图3所示的匀强磁场中有一个矩形闭合导线框，初始位置线框与磁感线平行，则在下列四种情况下，线框中会产生感应电流的是( )图3A ．线框平面始终与磁感线平行，线框在磁场中左右运动B ．线框平面始终与磁感线平行，线框在磁场中上下运动C ．线框绕位于线框平面内且与磁感线垂直的轴线AB 转动D ．线框绕位于线框平面内且与磁感线平行的轴线CD 转动答案 C解析 四种情况中初始位置线框均与磁感线平行，磁通量为零，按A 、B 、D 三种情况线框运动后，线框仍与磁感线平行，磁通量保持为零不变，线框中不产生感应电流．C 中线框转动后，穿过线框的磁通量不断发生变化，所以产生感应电流，C 项正确．9.为观察电磁感应现象，某学生将电流表、螺线管A 和B 、蓄电池、开关用导线连接成如图4所示的实验电路．当接通和断开开关时，电流表的指针都没有偏转，其原因是( )图4A．开关位置接错B．电流表的正、负极接反C．线圈B的3、4接头接反D．蓄电池的正、负极接反答案 A解析本题考查了感应电流产生的条件．因感应电流产生的条件是闭合电路中的磁通量发生变化，由电路图可知，把开关接在B与电流表之间，因与1、2接头相连的电路在接通和断开开关时，电流不改变，所以不可能有感应电流，电流表也不可能偏转，开关应接在A与电源之间．10.如图5所示，导线ab和cd互相平行，则下列四种情况中，导线cd中有电流的是()图5A．开关S闭合或断开的瞬间B．开关S是闭合的，滑动触头向左滑C．开关S是闭合的，滑动触头向右滑D．开关S始终闭合，滑动触头不动答案ABC解析开关S闭合或断开的瞬间；开关S闭合，滑动触头向左滑或向右滑的过程都会使通过导线ab段的电流发生变化，使穿过cd回路的磁通量发生变化，从而在cd导线中产生感应电流．因此本题的正确选项应为A、B、C.11．如图6所示，线圈Ⅰ与电源、开关、滑动变阻器相连，线圈Ⅱ与电流计相连，线圈Ⅰ与线圈Ⅱ绕在同一个铁芯上，在下列情况下，电流计中是否有示数？图6(1)开关闭合瞬间；(2)开关闭合稳定后；(3)开关闭合稳定后，来回移动滑动变阻器的滑片；(4)开关断开瞬间．答案 (1)有 (2)无 (3)有 (4)有解析 本题主要考查闭合电路中，电流变化导致磁场变化从而产生感应电流的情况．(1)开关闭合时线圈Ⅰ中电流从无到有，电流的磁场也从无到有，穿过线圈Ⅱ的磁通量也从无到有，线圈Ⅱ中产生感应电流，电流计有示数．(2)开关闭合稳定后，线圈Ⅰ中电流稳定不变，电流的磁场不变，此时线圈Ⅱ中虽有磁通量但磁通量稳定不变，线圈Ⅱ中无感应电流产生，电流计无示数． (3)开关闭合稳定后，来回移动滑动变阻器的滑片，电阻变化，线圈Ⅰ中的电流变化，电流形成的磁场也发生变化，穿过线圈Ⅱ的磁通量也发生变化，线圈Ⅱ中有感应电流产生，电流计有示数．(4)开关断开瞬间，线圈Ⅰ中电流从有到无，电流的磁场也从有到无，穿过线圈Ⅱ的磁通量也从有到无，线圈Ⅱ中有感应电流产生，电流计有示数． 12.如图7所示，固定于水平面上的金属架MDEN 处在竖直向下的匀强磁场中，金属棒MN 沿框架以速度v 向右做匀速运动．t ＝0时，磁感应强度为B 0，此时MN 到达的位置使MDEN 构成一个边长为l 的正方形．为使MN 棒中不产生感应电流，从t ＝0开始，磁感应强度B 应怎样随时间t 变化？请推导出这种情况下B 与t 的关系式．图7答案 B ＝B 0l l ＋v t解析 要使MN 棒中不产生感应电流，应使穿过线圈平面的磁通量不发生变化 在t ＝0时刻，穿过线圈平面的磁通量Φ1＝B 0S ＝B 0l 2设t 时刻的磁感应强度为B ，此时磁通量为Φ2＝Bl (l ＋v t )由Φ1＝Φ2得B ＝B 0l l ＋v t.。

划时代的发现探究感应电流的产生条件[练案1]基础夯实一、选择题(单选题)1．如图所示，套在条形磁铁外的三个线圈，其面积S1>S2＝S3，且“3”线圈在磁铁的正中间。

设各线圈中的磁通量依次为Φ1、Φ2、Φ3，则它们的大小关系是( C )A．Φ1>Φ2>Φ3B．Φ1>Φ2＝Φ3C．Φ1<Φ2<Φ3D．Φ1<Φ2＝Φ3解析：所有磁感线都会经过磁体内部，内外磁场方向相反，所以线圈面积越大则抵消的磁场越大，则Φ1<Φ2，线圈3在正中间，此处磁铁外部磁场最弱，即抵消得最少，所以Φ3>Φ2，选C。

2．如图所示，一矩形线框，从abcd位置移到a′b′c′d′位置的过程中，关于穿过线框的磁通量情况，下列叙述正确的是(线框平行于纸面移动)( D )A．一直增加B．一直减少C．先增加后减少D．先增加，再减少直到零，然后再增加，然后再减少解析：离导线越近，磁场越强，当线框从左向右靠近导线的过程中，穿过线框的磁通量增大，当线框跨在导线向右运动时，磁通量减小，当导线在线框正中央时，磁通量为零，从该位置向右，磁通量又增大，当线框离开导线向右运动的过程中，磁通量又减小；故ABC 错误，D正确。

3．(2019·江苏省南京市溧水中学高二上学期期末)如图所示，矩形线框在磁场内做的各种运动中，能够产生感应电流的是( D )解析：A．线框在匀强磁场中运动时，穿过线框的磁感线条数不变，即磁通量不变，没有感应电流产生，故 A错误。

B．图示的线框与磁场平行，穿过线框的磁通量为零，而且当线框平动时，磁通量始终为零，没有变化，所以没有感应电流产生，故B错误。

C．线框与磁场平行，穿过线框的磁通量为零，当线框向右平动时，磁通量保持为零，没有变化，所以没有感应电流产生，故C错误。

D．线框在磁场中转动时，穿过线框的磁通量发生变化，产生感应电流，故D正确。

4．(2019·北京市朝阳区高二上学期期末)下列情况中能产生感应电流的是( D )A．如图甲所示，导体AB顺着磁感线运动B．如图乙所示，条形磁铁插入线圈中不动时C．如图丙所示，小螺线管A置于大螺线管B中不动，开关S一直接通时D．如图丙所示，小螺线管A置于大螺线管B中不动，开关S一直接通，在移动变阻器滑片的过程中解析：如图甲所示，导体AB顺着磁感线运动，不切割磁感线，无感应电流，选项 A错误；如图乙所示，条形磁铁插入线圈中不动时，磁通量不变，无感应电流产生，选项B错误；如图丙所示，小螺线管A置于大螺线管B中不动，开关S一直接通时，穿过B的磁通量不变，无感应电流，选项C错误；开关S一直接通，在移动变阻器滑片的过程中，线圈A中的电流变化，穿过线圈B的磁通量变化，会有感应电流产生，选项D正确。

第一章电磁感应知识点总结一、电磁感应现象１、电磁感应现象与感应电流 .（1）利用磁场产生电流的现象,叫做电磁感应现象。

（2）由电磁感应现象产生的电流,叫做感应电流。

二、产生感应电流的条件1、产生感应电流的条件：闭合电路．．．．．．．。

．．．．中磁通量发生变化2、产生感应电流的方法.(1)磁铁运动。

（2)闭合电路一部分运动。

（3）磁场强度B变化或有效面积Ｓ变化。

注:第（1）（2）种方法产生的电流叫“动生电流”,第（3)种方法产生的电流叫“感生电流”。

不管是动生电流还是感生电流,我们都统称为“感应电流”。

３、对“磁通量变化”需注意的两点.（1)磁通量有正负之分,求磁通量时要按代数和(标量计算法则)的方法求总的磁通量（穿过平面的磁感线的净条数）。

(２)“运动不一定切割,切割不一定生电”。

导体切割磁感线,不是在导体中产生感应电流的充要条件,归根结底还要看穿过闭合电路的磁通量是否发生变化。

4、分析是否产生感应电流的思路方法．（1)判断是否产生感应电流,关键是抓住两个条件:①回路是闭合导体回路。

②穿过闭合回路的磁通量发生变化。

注意：第②点强调的是磁通量“变化”，如果穿过闭合导体回路的磁通量很大但不变化,那么不论低通量有多大,也不会产生感应电流。

(2）分析磁通量是否变化时,既要弄清楚磁场的磁感线分布,又要注意引起磁通量变化的三种情况：①穿过闭合回路的磁场的磁感应强度B发生变化。

②闭合回路的面积S发生变化。

③磁感应强度Ｂ和面积S的夹角发生变化。

三、感应电流的方向1、楞次定律.（1）内容:感应电流具有这样的方向，即感应电流的磁场总是要阻碍引起感应电流的磁通量的变化。

①凡是由磁通量的增加引起的感应电流，它所激发的磁场阻碍原来磁通量的增加。

②凡是由磁通量的减少引起的感应电流，它所激发的磁场阻碍原来磁通量的减少。

(2）楞次定律的因果关系:闭合导体电路中磁通量的变化是产生感应电流的原因,而感应电流的磁场的出现是感应电流存在的结果，简要地说,只有当闭合电路中的磁通量发生变化时,才会有感应电流的磁场出现。
