土钉墙支护项目工程量详细计算

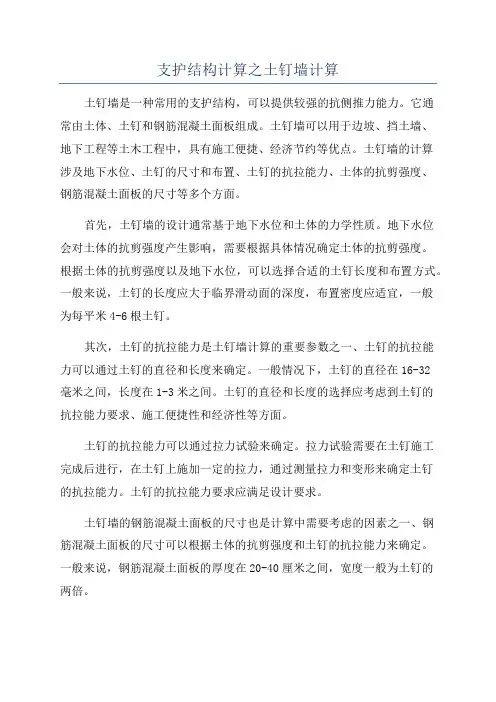

支护结构计算之土钉墙计算土钉墙是一种常用的支护结构，可以提供较强的抗侧推力能力。

它通常由土体、土钉和钢筋混凝土面板组成。

土钉墙可以用于边坡、挡土墙、地下工程等土木工程中，具有施工便捷、经济节约等优点。

土钉墙的计算涉及地下水位、土钉的尺寸和布置、土钉的抗拉能力、土体的抗剪强度、钢筋混凝土面板的尺寸等多个方面。

首先，土钉墙的设计通常基于地下水位和土体的力学性质。

地下水位会对土体的抗剪强度产生影响，需要根据具体情况确定土体的抗剪强度。

根据土体的抗剪强度以及地下水位，可以选择合适的土钉长度和布置方式。

一般来说，土钉的长度应大于临界滑动面的深度，布置密度应适宜，一般为每平米4-6根土钉。

其次，土钉的抗拉能力是土钉墙计算的重要参数之一、土钉的抗拉能力可以通过土钉的直径和长度来确定。

一般情况下，土钉的直径在16-32毫米之间，长度在1-3米之间。

土钉的直径和长度的选择应考虑到土钉的抗拉能力要求、施工便捷性和经济性等方面。

土钉的抗拉能力可以通过拉力试验来确定。

拉力试验需要在土钉施工完成后进行，在土钉上施加一定的拉力，通过测量拉力和变形来确定土钉的抗拉能力。

土钉的抗拉能力要求应满足设计要求。

土钉墙的钢筋混凝土面板的尺寸也是计算中需要考虑的因素之一、钢筋混凝土面板的尺寸可以根据土体的抗剪强度和土钉的抗拉能力来确定。

一般来说，钢筋混凝土面板的厚度在20-40厘米之间，宽度一般为土钉的两倍。

在土钉墙计算中，还需要考虑土体的抗剪强度。

土体的抗剪强度可以通过剪切试验来确定。

剪切试验需要在实验室中进行，可以通过测量土体的抗剪强度来确定土体的抗剪强度。

综上所述，土钉墙计算涉及多个方面的参数和因素，需要根据具体情况进行综合考虑和计算。

通过合理选择土钉的尺寸和布置、确定土钉的抗拉能力、计算钢筋混凝土面板的尺寸和估算土体的抗剪强度等步骤，可以得出合理的土钉墙设计方案。

基坑土钉墙支护施工方案
一、项目概述
该工程基坑深度较深，需要采用土钉墙支护施工方案。

该方案
以土钉墙为主要支护措施，同时配合辅助措施，保证基坑的稳定安全。

本方案详细介绍了土钉墙支护的设计和施工流程。

二、支护结构设计
1.土钉墙设计
(1)土钉布置方案：依据基坑的实际尺寸和地理位置，确定了土
钉布置方案。

土钉间距为1.5m，紧急土钉间距缩短至1m。

土钉长度
为3m，直径为32mm。

(2)土钉深度设计：通过现场勘探，该基坑中的不稳定层深度大
约为6m。

为保证土钉墙的稳定性，土钉深度需要超过不稳定层深度。

土钉深度选取7m，确保土钉有效抵抗地下水压力。

(3)土钉墙稳定性计算：依据土钉在土壤中的力学特性和负荷变
形原理，使用均布荷载法计算了土钉墙的稳定性。

根据计算结果，
土钉墙的稳定系数达到1.5以上，能够满足支护要求。

2.辅助措施设计
(1)顶梁设计：顶梁作为土钉墙顶部的水平支撑，需要能够承受
来自基坑周围土体的水平荷载。

顶梁的截面尺寸为300mmx500mm，
长度为基坑宽度的1.2倍。

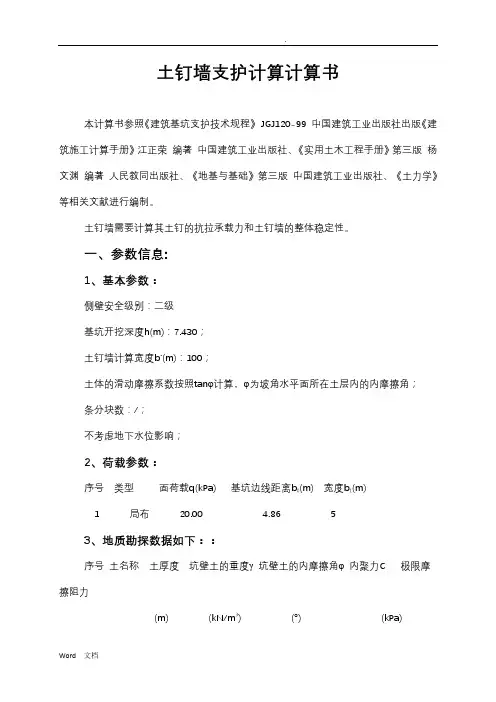

土钉墙支护计算计算书本计算书参照《建筑基坑支护技术规程》JGJ120-99 中国建筑工业出版社出版《建筑施工计算手册》江正荣编著中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编著人民教同出版社、《地基与基础》第三版中国建筑工业出版社、《土力学》等相关文献进行编制。

土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。

一、参数信息:1、基本参数：侧壁安全级别：二级基坑开挖深度h(m)：7.430；土钉墙计算宽度b'(m)：100；土体的滑动摩擦系数按照tanφ计算，φ为坡角水平面所在土层内的内摩擦角；条分块数：/；不考虑地下水位影响；2、荷载参数：序号类型面荷载q(kPa) 基坑边线距离b0(m) 宽度b1(m)1 局布20.00 4.86 53、地质勘探数据如下：：序号土名称土厚度坑壁土的重度γ坑壁土的内摩擦角φ内聚力C 极限摩擦阻力(m) (kN/m3) (°) (kPa)(kPa)1 填土 1.30 18.00 18.00 12.00 80.002 粘性土 1.30 18.00 20.00 25.00 100.003 粉土 3.10 19.00 25.00 18.00 110.004 粘性土 1.20 18.00 20.00 25.00 100.005 粉砂 4.10 19.00 35.00 18.00 115.004、土钉墙布置数据：放坡参数：序号放坡高度(m) 放坡宽度(m) 平台宽度(m)1 7.43 3.00 100.00土钉数据：序号直径(mm) 长度(m) 入射角(度) 竖向间距(m) 水平间距(m)1 150 6.00 15.00 1.50 1.50二、土钉(含锚杆)抗拉承载力的计算:单根土钉受拉承载力计算，根据《建筑基坑支护技术规程》JGJ 120-99，R=1.25γ0T jk1、其中土钉受拉承载力标准值T jk按以下公式计算：T jk=ζe ajk s xj s zj/cosαj其中ζ--荷载折减系数e ajk --土钉的水平荷载s xj、s zj--土钉之间的水平与垂直距离αj--土钉与水平面的夹角ζ按下式计算：ζ=tan[(β-φk)/2](1/(tan((β+φk)/2))-1/tanβ)/tan2(45°-φ/2)其中β--土钉墙坡面与水平面的夹角。

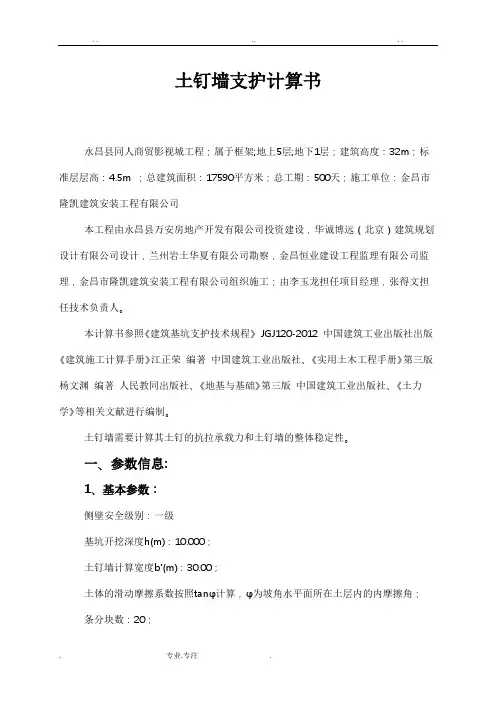

土钉墙支护计算书永昌县同人商贸影视城工程；属于框架;地上5层;地下1层；建筑高度：32m；标准层层高：4.5m ；总建筑面积：17590平方米；总工期：500天；施工单位：金昌市隆凯建筑安装工程有限公司本工程由永昌县万安房地产开发有限公司投资建设，华诚博远（北京）建筑规划设计有限公司设计，兰州岩土华夏有限公司勘察，金昌恒业建设工程监理有限公司监理，金昌市隆凯建筑安装工程有限公司组织施工；由李玉龙担任项目经理，张得文担任技术负责人。

本计算书参照《建筑基坑支护技术规程》JGJ120-2012 中国建筑工业出版社出版《建筑施工计算手册》江正荣编著中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编著人民教同出版社、《地基与基础》第三版中国建筑工业出版社、《土力学》等相关文献进行编制。

土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。

一、参数信息:1、基本参数：侧壁安全级别：一级基坑开挖深度h(m)：10.000；土钉墙计算宽度b'(m)：30.00；土体的滑动摩擦系数按照tanφ计算，φ为坡角水平面所在土层内的内摩擦角；条分块数：20；不考虑地下水位影响；2、荷载参数：序号类型面荷载q(kPa) 基坑边线距离b0(m) 宽度b1(m)1 满布15.00 -- --3、地质勘探数据如下：：序号土名称土厚度坑壁土的重度γ 坑壁土的内摩擦角φ 内聚力C 极限摩擦阻力饱和重度(m) (kN/m3) (°) (kPa) (kPa) (kN/m3)1 杂填土 1.60 18.00 30.00 15.00 112.00 1.002 角砾层 2.6 19.00 30.00 5.50 112.00 1.003 粉砂 2.30 19.50 30.50 30.00 112.00 20.004 角砾 1.40 21.50 37.50 12.50 112.00 1.00 放坡参数：序号放坡高度(m) 放坡宽度(m) 平台宽度(m)1 9.00 4.00 30.00土钉数据：序号孔径(mm) 长度(m) 入射角(度) 竖向间距(m) 水平间距(m)1 50.00 9.00 15.00 1.40 1.502 50.00 9.00 15.00 1.40 1.503 50.00 7.00 15.00 1.40 1.504 50.00 7.00 15.00 1.40 1.505 50.00 7.00 15.00 1.40 1.506 50.00 7.00 15.00 1.40 1.507 50.00 7.00 15.00 1.40 1.50二、土钉(含锚杆)抗拉承载力的计算:单根土钉受拉承载力计算，根据《建筑基坑支护技术规程》JGJ 120-2012，R=1.25γ0T jk1、其中土钉受拉承载力标准值T jk按以下公式计算：T jk=ζe ajk s xj s zj/cosαj其中ζ--荷载折减系数e ajk--土钉的水平荷载s xj、s zj --土钉之间的水平与垂直距离αj--土钉与水平面的夹角ζ按下式计算：ζ=tan[(β-φk)/2](1/(tan((β+φk)/2))-1/tanβ)/t an2(45°-φ/2)其中β--土钉墙坡面与水平面的夹角。

1、基坑支护方案的设计1.1考虑局部基坑断面为素填土为最不利基坑开挖工况，进行土钉墙支护方案设计，支护深度7m 。

依据《建筑基坑支护技术规程》（JGJ120-2012）第3.1.3条，基坑四周空旷、无建筑物。

支护结构失效，对基坑周边环境或主体结构施工安全的影响不严重，确定该支护结构的安全等级为三级。

1.2本工程为临时性工程，设计使用期限为3个月，自支护结构施工结束起算，为保证基坑四壁的安全稳定性，考虑基坑较深，局部为素填土、性质不均匀，四周具备放坡条件，基坑四周采用放坡和土钉墙结合的处理方案，按1：1.4进行放坡，配合设置土钉墙进行基坑四壁的加强处理。

沿坑壁均匀设置三排土钉，土钉的垂直间距2m ，自自然地坪算起每2m 设置一排土钉，水平间距2m ，均匀放置，采用自钻式锚杆（土钉）(型号为HRB300，2Ø16)，错杆成孔直径130mm ，与水平向夹角为15°，锚杆钻进过程中可以使用水泥作为眼进浆液一起钻进，严格控制塌孔、流土现象。

采用压力注浆注纯水泥浆，注浆压力为0.2～3MPa ，水灰比为0.4～0.5，必要时可加入一定量的外加剂。

1.3单根土钉的轴向拉力标准值计算N kj =j z j x ak j s s a j j,,,cos 1ρξη(5.2.2) 式中：N kj ——第j 层土 钉的轴向拉力标准值（KN ）a j ——第j 层钉倾角（15°）ξ——墙面倾斜时的主动土压力折减系数，可按本规程第 5.2.3条确定j η——第j 层土 钉轴向拉力调整系数，可按本规程公式5.2.4-1计算j ak,ρ——第j 层土钉处的主动土压力强度标准值（KP a ），应按本规程第3.4.2条确定S x,j ——土钉的水平间距（m ）S x,j =2mS z,j ——土钉的垂直间距（m ）S z,j =2m1.3.1坡面倾斜时的土压力折减系数)245(2tan /]12tan [2tan m mmtan β1ϕϕβϕβξ-︒-+-=式 （5.2.3） 式中：β-土钉墙坡面与水平面的夹角β=35°mϕ—基坑底面以上各土层按厚度加权的等效内摩擦角平均值（10°）mϕ=10° 计算得：ξ=0.311.3.2±钉轴向拉力调整系数h z j b a a j )(ηηηη--= （5.2.4-1） aj j aj j b a E Z h E z h )()(-∑-∑=ηη (5.2.4-2)式中Z j ——第j 层土钉至基坑顶面的垂直距离（m ）h —基坑深度（m ）h=7m△E aj —作用在以s x,j 、s z,j 为边长的面积内的主动土压力标准值（KN ） -a η计算系数 -b η经验系数，取0.6n —土钉层数计算得：11=η 93.02=η 785.03=η 1.3.3单根土钉各层的轴向拉力标准值计算得：kN N K 65.291=KN N K 8.462= KN N K 5.633= 1.4单根土钉的极限抗拔承载力计算t K N R KJ KJ ≥ (5.2.1)式中K t 一一土钉抗拔安全系数;安全等级为三级的土钉墙，K t 不应小于1.4;N k,j ---第j 层土钉的轴向拉力标准值(kN)，应按本规程第5.2.2条的规定计算;R k,j ——第j 层土钉的极限抗拔承载力标准值(kN)，应按本规程第5.2.5条的规定确定。

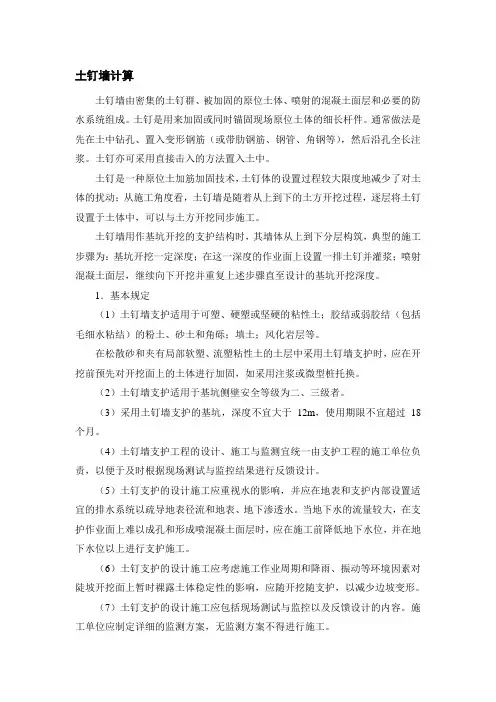

土钉墙计算土钉墙由密集的土钉群、被加固的原位土体、喷射的混凝土面层和必要的防水系统组成。

土钉是用来加固或同时锚固现场原位土体的细长杆件。

通常做法是先在土中钻孔、置入变形钢筋（或带肋钢筋、钢管、角钢等），然后沿孔全长注浆。

土钉亦可采用直接击入的方法置入土中。

土钉是一种原位土加筋加固技术，土钉体的设置过程较大限度地减少了对土体的扰动；从施工角度看，土钉墙是随着从上到下的土方开挖过程，逐层将土钉设置于土体中，可以与土方开挖同步施工。

土钉墙用作基坑开挖的支护结构时，其墙体从上到下分层构筑，典型的施工步骤为：基坑开挖一定深度；在这一深度的作业面上设置一排土钉并灌浆；喷射混凝土面层，继续向下开挖并重复上述步骤直至设计的基坑开挖深度。

1．基本规定（1）土钉墙支护适用于可塑、硬塑或坚硬的粘性土；胶结或弱胶结（包括毛细水粘结）的粉土、砂土和角砾；填土；风化岩层等。

在松散砂和夹有局部软塑、流塑粘性土的土层中采用土钉墙支护时，应在开挖前预先对开挖面上的土体进行加固，如采用注浆或微型桩托换。

（2）土钉墙支护适用于基坑侧壁安全等级为二、三级者。

（3）采用土钉墙支护的基坑，深度不宜大于12m，使用期限不宜超过18个月。

（4）土钉墙支护工程的设计、施工与监测宜统一由支护工程的施工单位负责，以便于及时根据现场测试与监控结果进行反馈设计。

（5）土钉支护的设计施工应重视水的影响，并应在地表和支护内部设置适宜的排水系统以疏导地表径流和地表、地下渗透水。

当地下水的流量较大，在支护作业面上难以成孔和形成喷混凝土面层时，应在施工前降低地下水位，并在地下水位以上进行支护施工。

（6）土钉支护的设计施工应考虑施工作业周期和降雨、振动等环境因素对陡坡开挖面上暂时裸露土体稳定性的影响，应随开挖随支护，以减少边坡变形。

（7）土钉支护的设计施工应包括现场测试与监控以及反馈设计的内容。

施工单位应制定详细的监测方案，无监测方案不得进行施工。

（8）土钉支护施工前应具备下列设计文件：1）工程调查与岩土工程勘察报告；2）支护施工图，包括支护平面、剖面图及总体尺寸；标明全部土钉（包括测试用土钉）的位置并逐一编号，给出土钉的尺寸（直径、孔径、长度）、倾角和间距，喷混凝土面层的厚度与钢筋网尺寸，土钉与喷混凝土面层的连接构造方法；规定钢材、砂浆、混凝土等材料的规格与强度等级；3）排水系统施工图，以及需要工程降水时的降水方案设计；4）施工方案和施工组织设计，规定基坑分层、分段开挖的深度和长度，边坡开挖面的裸露时间限制等；5）支护整体稳定性分析与土钉及喷混凝土面层的设计计算书；6）现场测试监控方案，以及为防止危及周围建筑物、道路、地下设施而采取的措施和应急方案。

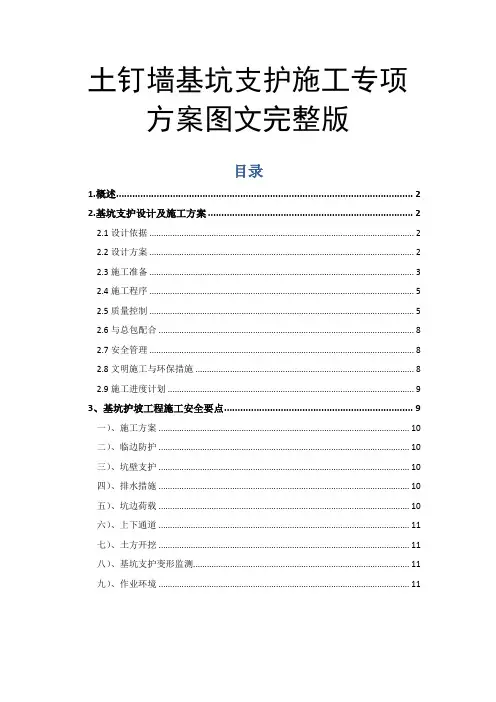

土钉墙基坑支护施工专项方案图文完整版目录1.概述 (2)2.基坑支护设计及施工方案 (2)2.1设计依据 (2)2.2设计方案 (2)2.3施工准备 (3)2.4施工程序 (5)2.5质量控制 (5)2.6与总包配合 (8)2.7安全管理 (8)2.8文明施工与环保措施 (8)2.9施工进度计划 (9)3、基坑护坡工程施工安全要点 (9)一）、施工方案 (10)二）、临边防护 (10)三）、坑壁支护 (10)四）、排水措施 (10)五）、坑边荷载 (10)六）、上下通道 (11)七）、土方开挖 (11)八）、基坑支护变形监测 (11)九）、作业环境 (11)1.概述**×工程，位于**市××区，东临××路，南临××。

本工程地上××层，地下××层，全现浇剪力墙结构。

自然地面标高为××，±0.000绝对高程为××，基础埋深为××。

因施工现场狭窄，为保证周边建（构）筑物的安全和基础施工的顺利进行，须对基坑进行有效支护。

本场地工程地质性质详见《工程地质勘察报告》。

2.基坑支护设计及施工方案2.1设计依据2.2**市××勘察院提供的本场地《工程地质勘察报告》。

2.3体重度统一取为r＝20KN/m3。

2.4设计与计算遵循国家及**市有关规范，主要有：《建筑地基基础设计规范》（GB50007）《混凝土结构设计规范》（GB50010）《建筑基坑支护技术规程》（JGJ120）《建筑地基处理技术规范》（JGJ79）2.2设计方案根据我公司在**地区施工经验，结合类似工程实际情况，综合考虑技术安全和经济合理，采用锚喷土钉墙方案。

东侧、南侧作斜坡，共4排土钉，从上至下长度依次为5米、6米、5米、4米，锚筋1Φ16，四排锚筋间距依次为1.4米、1.3米、1.3米、1.4米，水平间距1.4米；西侧、北侧、东南角按1：0.5放坡，共4排土钉，从上至下长度依次为5米、5米、5米、4米，锚筋1Φ16，间距依次为1.4米、3米、3米、1.4米，水平间距1.4米。

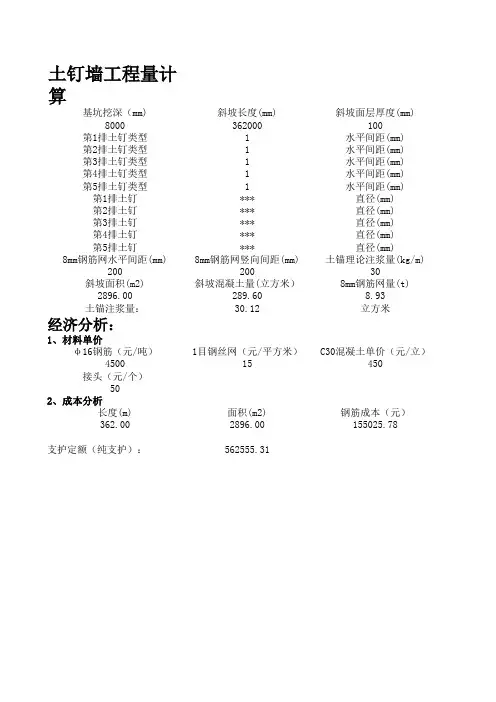

土钉墙工程量计算
基坑挖深（mm)斜坡长度(mm)斜坡面层厚度(mm) 8000362000100第1排土钉类型1水平间距(mm)
第2排土钉类型1水平间距(mm)
第3排土钉类型1水平间距(mm)
第4排土钉类型1水平间距(mm)
第5排土钉类型1水平间距(mm)
第1排土钉***直径(mm)
第2排土钉***直径(mm)
第3排土钉***直径(mm)
第4排土钉***直径(mm)
第5排土钉***直径(mm) 8mm钢筋网水平间距(mm)8mm钢筋网竖向间距(mm)土锚理论注浆量(kg/m) 20020030斜坡面积(m2)斜坡混凝土量(立方米）8mm钢筋网量(t) 2896.00289.608.93土锚注浆量：30.12立方米
经济分析：
1、材料单价
φ16钢筋（元/吨）1目钢丝网（元/平方米）C30混凝土单价（元/立）450015450接头（元/个）
50
2、成本分析
长度(m)面积(m2)钢筋成本（元）
362.002896.00155025.78
支护定额（纯支护）：562555.31
1200长度(mm)10000
1200长度(mm)10000
1200长度(mm)10000
1200长度(mm)8000
1200长度(mm)8000
48
48
48
48
48
土钉排数接头个数
51508
φ16钢筋重量(t)φ16钢筋长度(m)
26.3116652.00
人工费（元/平）水泥（元/吨）φ8钢筋（元/吨）502854100
混凝土成本（元）人工成本（元）接头143872.86144800.0075416.67。

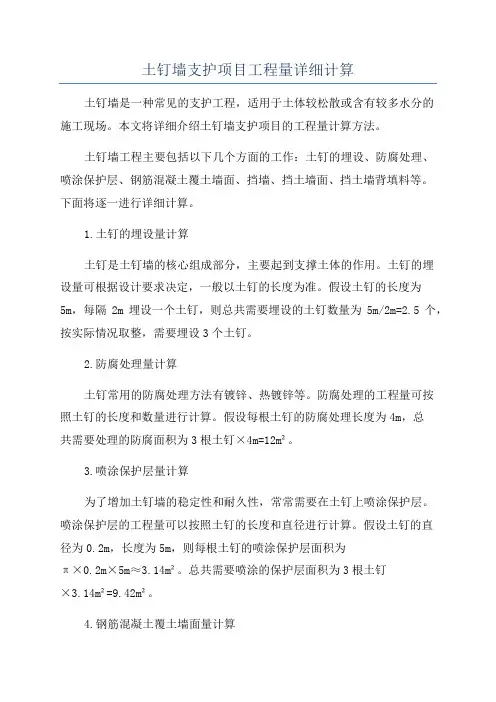

土钉墙支护项目工程量详细计算土钉墙是一种常见的支护工程，适用于土体较松散或含有较多水分的施工现场。

本文将详细介绍土钉墙支护项目的工程量计算方法。

土钉墙工程主要包括以下几个方面的工作：土钉的埋设、防腐处理、喷涂保护层、钢筋混凝土覆土墙面、挡墙、挡土墙面、挡土墙背填料等。

下面将逐一进行详细计算。

1.土钉的埋设量计算土钉是土钉墙的核心组成部分，主要起到支撑土体的作用。

土钉的埋设量可根据设计要求决定，一般以土钉的长度为准。

假设土钉的长度为5m，每隔2m埋设一个土钉，则总共需要埋设的土钉数量为5m/2m=2.5个，按实际情况取整，需要埋设3个土钉。

2.防腐处理量计算土钉常用的防腐处理方法有镀锌、热镀锌等。

防腐处理的工程量可按照土钉的长度和数量进行计算。

假设每根土钉的防腐处理长度为4m，总共需要处理的防腐面积为3根土钉×4m=12m²。

3.喷涂保护层量计算为了增加土钉墙的稳定性和耐久性，常常需要在土钉上喷涂保护层。

喷涂保护层的工程量可以按照土钉的长度和直径进行计算。

假设土钉的直径为0.2m，长度为5m，则每根土钉的喷涂保护层面积为π×0.2m×5m≈3.14m²。

总共需要喷涂的保护层面积为3根土钉×3.14m²=9.42m²。

4.钢筋混凝土覆土墙面量计算土钉墙的覆土墙面可采用钢筋混凝土进行加固。

钢筋混凝土覆土墙面的工程量可以按照墙面的长度和厚度进行计算。

假设覆土墙面的长度为10m，厚度为0.3m，则总共需要的钢筋混凝土量为10m×0.3m=3m³。

5.挡墙、挡土墙面量计算土钉墙常常需要挡墙和挡土墙面进行支撑和保护。

挡墙和挡土墙面的工程量可以按照墙面的长度和高度进行计算。

假设挡墙和挡土墙面的长度为10m，高度为2m，则总共需要的挡墙和挡土墙面积为10m×2m=20m²。

6.挡土墙背填料量计算挡土墙背填料的工程量可以按照挡土墙面的面积和厚度进行计算。

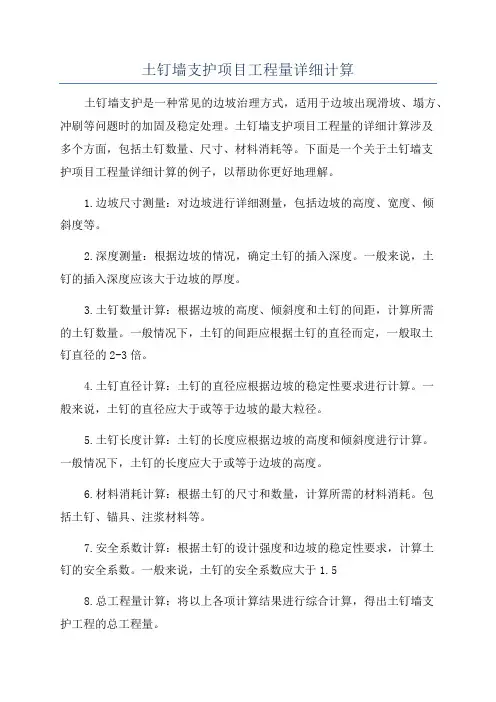

土钉墙支护项目工程量详细计算土钉墙支护是一种常见的边坡治理方式，适用于边坡出现滑坡、塌方、冲刷等问题时的加固及稳定处理。

土钉墙支护项目工程量的详细计算涉及多个方面，包括土钉数量、尺寸、材料消耗等。

下面是一个关于土钉墙支护项目工程量详细计算的例子，以帮助你更好地理解。

1.边坡尺寸测量：对边坡进行详细测量，包括边坡的高度、宽度、倾斜度等。

2.深度测量：根据边坡的情况，确定土钉的插入深度。

一般来说，土钉的插入深度应该大于边坡的厚度。

3.土钉数量计算：根据边坡的高度、倾斜度和土钉的间距，计算所需的土钉数量。

一般情况下，土钉的间距应根据土钉的直径而定，一般取土钉直径的2-3倍。

4.土钉直径计算：土钉的直径应根据边坡的稳定性要求进行计算。

一般来说，土钉的直径应大于或等于边坡的最大粒径。

5.土钉长度计算：土钉的长度应根据边坡的高度和倾斜度进行计算。

一般情况下，土钉的长度应大于或等于边坡的高度。

6.材料消耗计算：根据土钉的尺寸和数量，计算所需的材料消耗。

包括土钉、锚具、注浆材料等。

7.安全系数计算：根据土钉的设计强度和边坡的稳定性要求，计算土钉的安全系数。

一般来说，土钉的安全系数应大于1.58.总工程量计算：将以上各项计算结果进行综合计算，得出土钉墙支护工程的总工程量。

需要注意的是，土钉墙支护项目的工程量计算涉及多个参数和因素，其中一些参数和因素需要根据具体情况进行确定，例如边坡的特性、土壤的性质和地理环境等。

因此，在进行土钉墙支护项目的工程量计算时，需要充分了解边坡和土钉的情况，并参考相关的设计规范和标准进行计算。

总之，土钉墙支护项目的工程量详细计算涉及较多的参数和因素，需要根据具体情况进行确定。

以上例子只是一个简单的示例，实际工程量计算需要根据具体情况进行精细化计算。

希望以上内容能够帮助你更好地理解土钉墙支护项目的工程量计算。

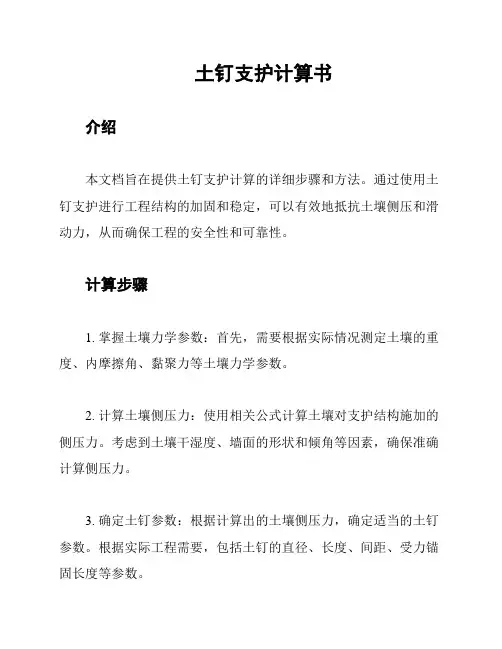

土钉支护计算书介绍本文档旨在提供土钉支护计算的详细步骤和方法。

通过使用土钉支护进行工程结构的加固和稳定，可以有效地抵抗土壤侧压和滑动力，从而确保工程的安全性和可靠性。

计算步骤1. 掌握土壤力学参数：首先，需要根据实际情况测定土壤的重度、内摩擦角、黏聚力等土壤力学参数。

2. 计算土壤侧压力：使用相关公式计算土壤对支护结构施加的侧压力。

考虑到土壤干湿度、墙面的形状和倾角等因素，确保准确计算侧压力。

3. 确定土钉参数：根据计算出的土壤侧压力，确定适当的土钉参数。

根据实际工程需要，包括土钉的直径、长度、间距、受力锚固长度等参数。

4. 计算土钉的锚固力和抗滑力：通过使用适当的公式，计算土钉的锚固力和抗滑力。

确保土钉足够强大，能够有效地抵抗土壤的侧方向滑动。

5. 校核土钉的受力状态：通过对土钉进行受力校核，确保土钉在受力状态下不会产生破坏。

考虑土壤的强度参数和土钉的受力情况，进行合理的校核。

6. 绘制土钉支护计算表格：将计算结果以表格形式进行总结和整理，以便于工程师和技术人员进行查看和参考。

注意事项- 在进行土钉支护计算时，需严格遵循相关规范和标准，确保计算结果的准确性和可靠性。

- 对于土壤力学参数的确定，应选择合适的试验方法和设备进行测试，确保测试结果的可靠性和准确性。

- 在计算过程中，应充分考虑土壤的不同特性和条件对计算结果的影响，采取适当的修正措施。

- 需要保证土钉的施工质量和材料质量，对于土钉的质量问题，进行严格控制和检测。

结论土钉支护计算是确保土壤工程结构稳定和安全的重要步骤。

通过合理地计算土壤侧压力、确定合适的土钉参数、计算土钉的锚固力和抗滑力，以及校核土钉的受力状态，可以确保土钉支护的有效性和可靠性。

土钉墙支护项目工程量详细计算首先，对土钉的工程量进行计算。

土钉的长度、直径、数量等参数需要根据设计要求和土壤条件来确定。

土钉的长度一般要超出边坡滑移面的深度，以确保其稳定性。

直径可以根据设计要求和土壤条件来确定，通常为20-30cm。

土钉的数量根据边坡的长度和高度来确定，一般每个米边坡需要设置2-3个土钉。

根据设计要求计算出土钉的总长度和数量。

其次，对土壤的工程量进行计算。

土钉墙支护项目中，需要进行边坡的开挖和回填工作。

边坡的开挖和回填需要根据设计要求来确定开挖的深度和回填的高度。

根据设计要求和边坡的长度、厚度、坡度等参数计算出开挖和回填的总量。

接下来，需要对排水系统的工程量进行计算。

土钉墙支护项目中，排水系统的设计是非常重要的，它可以保证边坡内的水分迅速排除，减小水分对边坡的侵蚀作用。

排水系统主要包括排水管、排水隧道、排水井、排水孔等。

根据设计要求和边坡的长度、高度、坡度等参数计算出排水系统的总长度和数量。

最后，对边坡的工程量进行计算。

边坡的工程量计算包括边坡的面积、体积和质量等。

边坡的面积可以通过设计要求和边坡的长度、高度、坡度等参数计算出来。

边坡的体积可以通过边坡的面积和坡度来计算，根据计算结果来确定开挖和回填的总量。

边坡的质量可以通过土壤的密度和水分含量来计算，其中土壤的密度和水分含量需要根据实际情况进行测定。

综上所述，土钉墙支护项目的工程量详细计算包括土钉、土壤、排水和边坡等多个方面。

在计算过程中，需要考虑设计要求、土壤条件和边坡参数等因素，以确保工程的质量和安全性。

土钉墙支护计算书计算依据：1、《建筑基坑支护技术规程》JGJ120-20122、《建筑施工计算手册》江正荣编著3、《实用土木工程手册》第三版杨文渊编著4、《施工现场设施安全设计计算手册》谢建民编著5、《地基与基础》第三版土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。
