光纤传输特性(精)

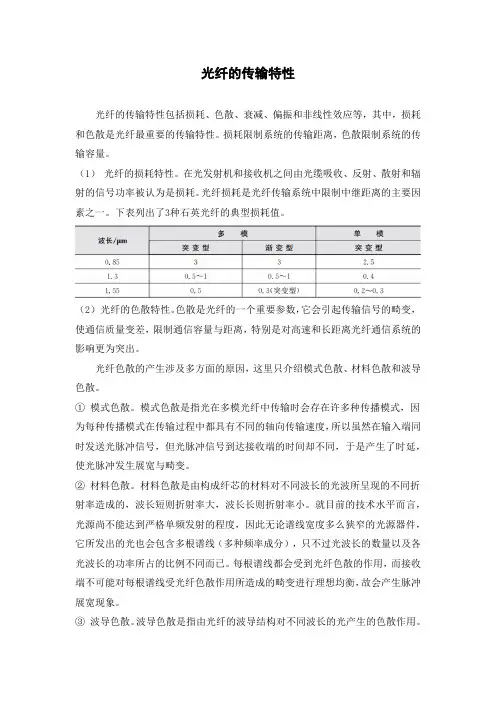

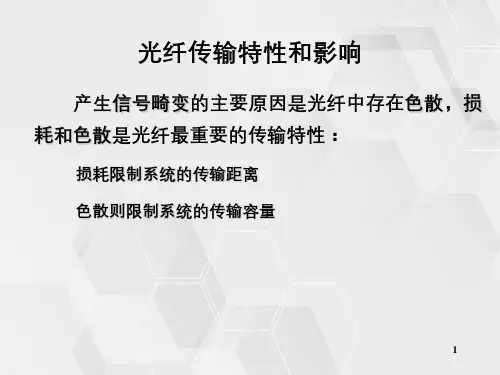

光纤的传输特性光纤的传输特性包括损耗、色散、衰减、偏振和非线性效应等，其中，损耗和色散是光纤最重要的传输特性。

损耗限制系统的传输距离，色散限制系统的传输容量。

（1）光纤的损耗特性。

在光发射机和接收机之间由光缆吸收、反射、散射和辐射的信号功率被认为是损耗。

光纤损耗是光纤传输系统中限制中继距离的主要因素之一。

下表列出了3种石英光纤的典型损耗值。

（2）光纤的色散特性。

色散是光纤的一个重要参数，它会引起传输信号的畸变，使通信质量变差，限制通信容量与距离，特别是对高速和长距离光纤通信系统的影响更为突出。

光纤色散的产生涉及多方面的原因，这里只介绍模式色散、材料色散和波导色散。

①模式色散。

模式色散是指光在多模光纤中传输时会存在许多种传播模式，因为每种传播模式在传输过程中都具有不同的轴向传输速度，所以虽然在输入端同时发送光脉冲信号，但光脉冲信号到达接收端的时间却不同，于是产生了时延，使光脉冲发生展宽与畸变。

②材料色散。

材料色散是由构成纤芯的材料对不同波长的光波所呈现的不同折射率造成的，波长短则折射率大，波长长则折射率小。

就目前的技术水平而言，光源尚不能达到严格单频发射的程度，因此无论谱线宽度多么狭窄的光源器件，它所发出的光也会包含多根谱线（多种频率成分），只不过光波长的数量以及各光波长的功率所占的比例不同而已。

每根谱线都会受到光纤色散的作用，而接收端不可能对每根谱线受光纤色散作用所造成的畸变进行理想均衡，故会产生脉冲展宽现象。

③波导色散。

波导色散是指由光纤的波导结构对不同波长的光产生的色散作用。

波导结构是指光纤的纤芯与包层直径的大小、光纤的横截面折射率分布规律等。

这种色散通常很小，可以忽略不计。

光纤通信重要知识点总结光纤通信是指利用光纤作为传输介质进行信息传输的通信方式。

光纤通信具有高带宽、长传输距离、低损耗和抗干扰等优点，因此在现代通信领域得到广泛应用。

下面是光纤通信的重要知识点总结：1.光纤的组成与结构：光纤主要由芯、包层和包衣组成。

芯是光信号传输的区域，通常由高折射率的材料制成；包层是用低折射率材料包围芯，起到光信号在纤芯内反射传播的作用；包衣是保护光纤的外层，通常由聚合物材料制成。

2.光纤的工作原理：光信号通过光纤的内部反射传播。

当光线从纤芯射入包层界面时，根据全反射原理，光线会完全反射回纤芯内部，从而沿着光纤传输。

通过控制入射角度和光纤材料的折射率可实现光信号的传输和传播。

3.光纤的传输特性：光纤具有高带宽、低损耗和低延迟等优点。

由于采用了光的传输方式，能够实现高速率的数据传输，大大提高了通信的速度和容量。

光纤的损耗非常低，可以在长距离范围内传输信号，而且几乎不受电磁干扰和信号衰减影响。

同时，光信号在光纤中的传输速度非常快，几乎接近光速，因此具有低延迟特性。

4.光纤通信系统的组成：光纤通信系统一般由光源、调制器、光纤传输介质、光解调器和接收器等组成。

光源可以是激光器或发光二极管等，用来产生光信号。

调制器用来将电信号转换成光信号，例如使用调制技术将数字信号转换成光脉冲信号。

光解调器则将光信号转换为电信号，通常使用光电二极管或光电探测器等光电转换器件。

接收器接收到光信号后进行信号处理和解码，将其转化为原始的电信号。

5.光纤通信的调制技术：光纤通信中常用的调制技术包括直接调制和外调制两种。

直接调制是通过改变激光器的电流或电压来实现光信号的调制，简单且成本低，但调制深度较浅。

外调制则是利用外部器件（如调制器）来对光信号进行调制，可以实现高深度的调制，但需要较复杂的设备和技术。

6.光纤通信网络的结构：光纤通信网络一般采用分布式结构或集中式结构。

分布式结构中，光纤纷纱采用星型或网状拓扑结构连接各个用户，每个用户都连接到一个光纤节点。

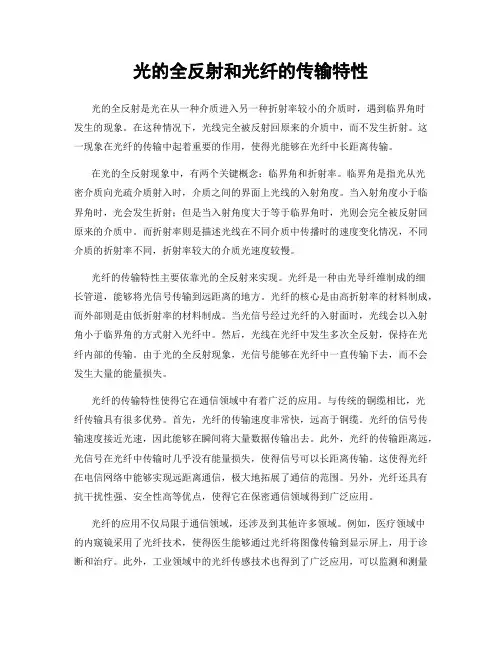

光的全反射和光纤的传输特性光的全反射是光在从一种介质进入另一种折射率较小的介质时，遇到临界角时发生的现象。

在这种情况下，光线完全被反射回原来的介质中，而不发生折射。

这一现象在光纤的传输中起着重要的作用，使得光能够在光纤中长距离传输。

在光的全反射现象中，有两个关键概念：临界角和折射率。

临界角是指光从光密介质向光疏介质射入时，介质之间的界面上光线的入射角度。

当入射角度小于临界角时，光会发生折射；但是当入射角度大于等于临界角时，光则会完全被反射回原来的介质中。

而折射率则是描述光线在不同介质中传播时的速度变化情况，不同介质的折射率不同，折射率较大的介质光速度较慢。

光纤的传输特性主要依靠光的全反射来实现。

光纤是一种由光导纤维制成的细长管道，能够将光信号传输到远距离的地方。

光纤的核心是由高折射率的材料制成，而外部则是由低折射率的材料制成。

当光信号经过光纤的入射面时，光线会以入射角小于临界角的方式射入光纤中。

然后，光线在光纤中发生多次全反射，保持在光纤内部的传输。

由于光的全反射现象，光信号能够在光纤中一直传输下去，而不会发生大量的能量损失。

光纤的传输特性使得它在通信领域中有着广泛的应用。

与传统的铜缆相比，光纤传输具有很多优势。

首先，光纤的传输速度非常快，远高于铜缆。

光纤的信号传输速度接近光速，因此能够在瞬间将大量数据传输出去。

此外，光纤的传输距离远，光信号在光纤中传输时几乎没有能量损失，使得信号可以长距离传输。

这使得光纤在电信网络中能够实现远距离通信，极大地拓展了通信的范围。

另外，光纤还具有抗干扰性强、安全性高等优点，使得它在保密通信领域得到广泛应用。

光纤的应用不仅局限于通信领域，还涉及到其他许多领域。

例如，医疗领域中的内窥镜采用了光纤技术，使得医生能够通过光纤将图像传输到显示屏上，用于诊断和治疗。

此外，工业领域中的光纤传感技术也得到了广泛应用，可以监测和测量各种参数，如温度、压力等。

光纤传感技术能够实现高精度的测量，并且由于光纤的柔性和耐腐蚀性，使得它在工业环境中具有更广泛的应用前景。

光纤传输知识点总结一、光纤传输的基本原理光纤传输的基本原理是利用光的全内反射特性进行信号的传输。

当光线进入光纤时，如果入射角小于临界角，光线就会被完全反射在光纤的内壁上，不会发生透射。

由于光的速度很快，因此通过光纤的传输速度也非常快。

在光纤传输过程中，光信号会在光纤中不断地进行全内反射，达到信息传输的目的。

二、光纤的特点1. 带宽大：由于光的波长较短，因此光纤的带宽远远大于传统的铜线传输。

2. 传输速度快：光的传输速度非常快，因此光纤传输的速度也非常快，是传统电信号传输的数倍甚至数十倍。

3. 抗干扰能力强：光信号在光纤中传输时，不会受到外界电磁干扰的影响，因此光纤传输的抗干扰能力非常强。

4. 传输距离远：由于光的传输损耗小，因此光纤传输可以实现更远距离的信号传输。

5. 体积小、重量轻：与传统的电缆相比，光纤具有较小的体积和重量，便于安装和维护。

三、光纤传输系统的结构光纤传输系统主要由光源、光纤、光接收器组成。

光源可以是激光、LED等发光器件，发出的光信号通过光纤传输到目标地点，然后被光接收器接收并转换成电信号。

在实际应用中，光纤传输系统通常还包括光纤放大器、光纤复用器、光纤解复用器等辅助设备，以及光纤连接器、光纤延长器等光纤配件。

四、光纤传输的应用1. 通讯领域：光纤传输在通讯领域得到了广泛的应用，包括电话通讯、数据传输、因特网接入等。

光纤传输的高速、大带宽特性，使其成为现代通讯系统的重要组成部分。

2. 电视信号传输：光纤传输可以实现高清晰度、高质量的电视信号传输，能够满足用户对高品质影视娱乐的需求。

3. 医疗领域：在医疗影像诊断和手术中，常常需要传输大量的影像数据。

光纤传输的高速、大带宽、抗干扰能力强的特性，使其成为医疗领域的首选传输介质。

4. 工业自动化：自动化生产线通常需要大量的传感器和执行器进行数据传输和控制，光纤传输可以满足这些设备的高速、抗干扰的需求。

5. 军事领域：光纤传输在军事通讯、雷达系统、导航系统等领域得到了广泛的应用，其高速、高可靠性的特性可以满足军事通讯的各种需求。

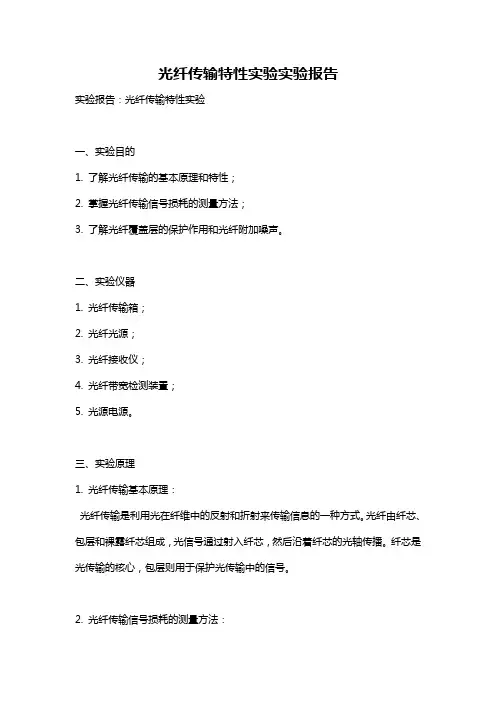

光纤传输特性实验实验报告实验报告：光纤传输特性实验一、实验目的1. 了解光纤传输的基本原理和特性；2. 掌握光纤传输信号损耗的测量方法；3. 了解光纤覆盖层的保护作用和光纤附加噪声。

二、实验仪器1. 光纤传输箱；2. 光纤光源；3. 光纤接收仪；4. 光纤带宽检测装置；5. 光源电源。

三、实验原理1. 光纤传输基本原理：光纤传输是利用光在纤维中的反射和折射来传输信息的一种方式。

光纤由纤芯、包层和裸露纤芯组成，光信号通过射入纤芯，然后沿着纤芯的光轴传播。

纤芯是光传输的核心，包层则用于保护光传输中的信号。

2. 光纤传输信号损耗的测量方法：光纤传输中的信号衰减主要包括衰减损耗和连接损耗。

衰减损耗是指光信号沿光纤传输中由于各种原因所导致的信号强度的损失。

连接损耗是指光纤之间的连接所带来的光信号损失。

测量光纤传输中的信号损耗常用的方法是利用光纤接收仪读取光源发出的光强度，然后与光源发出的光强度进行比较，计算信号损耗。

3. 光纤覆盖层的保护作用：光纤的包层主要用于保护光纤的传输信号，减少信号损耗。

光纤的包层一般由石英、聚合物等材料构成，具有较高的折射率，能够使光信号在纤芯中传播时发生全内反射。

同时，包层还能够阻止外界的干扰信号进入纤芯中。

4. 光纤附加噪声：光纤传输过程中，会产生一些附加噪声，如光源的热噪声、光纤中的射频噪声等。

这些噪声会对信号的传输质量产生影响。

因此，为了保证光纤传输信号的质量，需要对光纤信号进行接收时进行噪声的抑制。

四、实验步骤1. 打开光纤传输箱，接通光纤光源和接收仪的电源；2. 将纤芯连接器插入光纤光源的输出接口，将接收仪的接收端与纤芯接收端连接；3. 在光纤光源仪器上设置输出功率为一定的数值，如10mW；4. 使用光纤带宽检测装置测量光纤传输的带宽；5. 测量信号损耗，调整光源的输出功率，记录不同功率下的信号强度；6. 记录实验数据。

五、实验结果分析1. 光纤传输的信号损耗：根据实验数据计算出不同功率下信号的损耗率，并观察信号损耗与功率之间的关系；2. 光纤传输的带宽：根据光纤带宽检测装置的测量结果，计算出光纤的带宽范围；3. 光纤传输的附加噪声：观察实验数据中的噪声情况，并分析噪声对信号传输的影响。

光纤的特点光纤是一种用来传输信息的技术，它具有独特的特性和优势。

在现代通信和网络领域，光纤已经成为一种广泛应用的传输媒介。

本文将详细介绍光纤的特点及其在通信和网络中的重要性。

一、高传输速度光纤具有高传输速度的主要特点。

相比传统的电信号传输方式，光纤能够以光速进行信息传输。

光速约为每秒30万公里，远远高于电信号的传输速度。

这意味着通过光纤传输的信息可以实现更快的传输速度，用户可以更快地接收到数据和信息。

二、大传输能力光纤的另一个重要特点是其具有大传输能力。

由于光纤内部采用光的传输，相比于传统的铜线传输方式，光纤能够提供更大的带宽。

带宽是指在单位时间内可以传输的数据量，而光纤的带宽远远高于铜线。

这意味着通过光纤传输的信息可以更高效地传递，并且能够满足大量数据的传输需求。

三、低损耗光纤的特点之一是其低损耗。

相对于铜线传输方式，光纤传输的信号几乎没有衰减。

在光纤内传输的光信号会在光纤的内壁上不断地反射，这样信号的衰减十分微小。

这使得光纤能够传输信号的距离更远，传输的质量更高。

四、抗干扰性强光纤的另一个重要特点是其抗干扰性强。

由于光纤内部采用光的传输，光信号不会受到外部电磁干扰的影响。

相比于铜线传输方式，光纤传输的信号更加稳定可靠，不容易受到外界因素的影响。

这使得光纤成为一种理想的传输媒介，尤其适用于在工业环境或电磁辐射强的地方进行信息传输。

五、安全性高光纤的特点之一是其安全性高。

由于光纤传输的是光信号而非电信号，光纤内部几乎没有电磁辐射。

这意味着光纤传输的信息可以在安全性要求较高的环境中使用，如军事通信和政府机构等。

此外，光纤的信息传输也不容易被窃听，提供了更高的信息安全性。

六、耐腐蚀和环保光纤的另一个特点是其耐腐蚀和环保性。

光纤主要由二氧化硅等无机材料制成，具有良好的抗腐蚀性能。

相比之下，传统的铜线容易受到氧化和腐蚀的影响。

此外，光纤的材料可回收再利用，不会产生污染，对环境保护具有较好的意义。

综上所述，光纤具有高传输速度、大传输能力、低损耗、抗干扰性强、安全性高、耐腐蚀和环保等特点。

光纤\光缆及其传输特性摘要:在广播电视传输网中,同轴电缆传输系统具有设备简单投资少,接入用户方便,因此它在广播电视传输网的接入网部分和小区域的用户中得到了广泛的应用。

但对于远距离传输而言,同轴电缆传输系统就曝露出致命的弱点。

而光纤的出现恰好弥补了这一缺陷,由于光信号在光缆中的传输衰减极小,很小的光功率便可以在光缆中将其传到很远的地方。

因此光纤在现代社会中被广泛应用。

现就光纤、光缆的概念及其传输特性做一介绍。

关键词:光纤、光缆、传输损耗、传输带宽、光纤性能参数1、光纤光纤是用于传导光的介质光波导。

为了能对光信号进行远距离传输,光纤必须具有两个功能:(1)必须具有较低损耗。

(2)必须满足光波导条件。

为了实现这一功能,光纤通常由纤芯和包层两个二氧化硅层组成,包层的折射率必须小于纤芯的折射率,这样在包层与限制你的临界面便形成一个封闭的全反射面,保证了从纤芯向外射出的光能被完全反射回纤芯。

光纤按其传输光波的模式,可分为多模光纤和单模光纤。

光信号是一种特殊的电磁波,它在光纤中传播与电磁波在电波导中传输一样,同样存在着模式的问题。

多模光纤可以允许光信号以多模式传播,而单模光纤只允许光以基模一种模式传播。

多模光纤中,由于多种模式的光信号传播速度不同,而引起时域脉冲展宽,使其信道带宽受到限制。

由于单模光纤只能传输一种单一模式,所以具有很大的信道带宽。

因此,单模光纤被广泛应用于现代通讯系统中。

2、光缆若将若干根光纤并行使用把它们以一定的形式组合到一起,在其外部加以各种保护套便形成了光缆。

通常使用的架空和直埋式光缆有两种结构形式:中心束管式和层绞式。

中心束管式光缆,使用于光纤芯数较少的场合。

通常12 芯以下光缆使用这种结构形式。

中心束光缆就是将所需数量的光纤并行装入充满纤膏的束管内,形成中心束管。

束管内的光纤可以在纤膏内活动,这样的结构称为松套式结构。

3、光纤的传输特性光纤的传输特性包括传输损耗、光纤的传输带宽以及光纤传输性能参数。
