第3章：光纤的传输特性

第1章概述1、光纤通信的基本概念：利用光导纤维传输光波信号的通信方式。

光纤通信工作波长在于近红外区：0.8～1.8μm的波长区，对应频率: 167～375THz。

对于SiO2光纤，在上述波长区内的三个低损耗窗口，是目前光纤通信的实用工作波长，即0.85μm、1.31μm及1.55μm。

2、光纤通信系统的基本组成：（P2图1-3）目前采用比较多的系统形式是强度调制/直接检波（IM/DD）的光纤数字通信系统。

该系统主要由光发射机、光纤、光接收机以及长途干线上必须设置的光中继器组成。

1）在点对点的光纤通信系统中，信号的传输过程：由电发射机输出的脉码调制信号送入光接收机，光接收机将电信号转换成光信号耦合进光纤，光接收机将光纤送过来的光信号转换成电信号，然后经过对电信号的处理以后，使其恢复为原来的脉码调制信号送入电接收机，最后由信息宿恢复用户信息。

2）光发射机中的重要器件是能够完成电-光转换的半导体光源，目前主要采用半导体发光二极管(LED)和半导体激光二极管（LD)。

3）光接收机中的重要部件是能够完成光-电转换的光电检测器，目前主要采用光电二极管（PIN）和雪崩光电二极管（APD）。

特性参数：灵敏度4）一般地，大容量、长距离光纤传输: 单模光纤+半导体激光器LD小容量、短距离光纤传输: 多模光纤+半导体发光二极管LED5）光纤线路系统：功能：把来自光发射机的光信号，以尽可能小的畸变和衰减传输到光接收机。

组成：光纤、光纤接头和光纤连接器要求：较小的损耗和色散参数3、光纤通信的特点：优点：（1），传输频带宽，通信容量大。

（2）传输损耗小，中继距离长：石英光纤损耗低达0.19 dB/km，用光纤比用同轴电缆或波导管的中继距离长得多。

（3）保密性能好：光波仅在光纤芯区传输，基本无泄露。

（4）抗电磁干扰能力强：光纤由电绝缘的石英材料制成，不受电磁场干扰。

（5）体积小、重量轻。

（6）原材料来源丰富、价格低廉。

缺点：1）不能远距离传输；2）传输过程易发生色散。

第三章 光纤的传输特性1．简述石英系光纤损耗产生的原因，光纤损耗的理论极限值是由什么决定的？答：（1）（2）光纤损耗的理论极限值是由紫外吸收损耗、红外吸收损耗和瑞利散射决定的。

2．当光在一段长为10km 光纤中传输时，输出端的光功率减小至输入端光功率的一半。

求：光纤的损耗系数α。

解：设输入端光功率为P 1，输出端的光功率为P 2。

则P 1＝2P 2光纤的损耗系数()km dB P P km P P L /3.02lg 1010lg 102221==＝α 3．光纤色散产生的原因有哪些？对数字光纤通信系统有何危害？答：（1）按照色散产生的原因，光纤的色散主要分为：模式（模间）色散、材料色散、波导色散和极化色散。

（2）在数字光纤通信系统中，色散会引起光脉冲展宽，严重时前后脉冲将相互重叠，形成码间干扰，增加误码率，影响了光纤的传输带宽。

因此，色散会限制光纤通信系统的传输容量和中继距离。

4．为什么单模光纤的带宽比多模光纤的带宽大得多？答：光纤的带宽特性是在频域中的表现形式，而色散特性是在时域中的表现形式，即色散越大，带宽越窄。

由于光纤中存在着模式色散、材料色散、波导色散和极化色散四种，并且模式色散>>材料色散＞波导色散＞极化色散。

由于极化色散很小，一般忽略不计。

在多模光纤中，主要存在模式色散、材料色散和波导色散；单模光纤中不存在模式色散，而只存在材料色散和波导色散。

因此，多模光纤的色散比单模光纤的色散大得多，也就是单模光纤的带宽比多模光纤宽得多。

光纤损耗吸收损耗本征吸收杂质吸收原子缺陷吸收紫外吸收 红外吸收氢氧根（OH －）吸收 过渡金属离子吸收散射损耗弯曲损耗5．均匀光纤纤芯和包层的折射率分别为n 1=1.50，n 2=1.45，光纤的长度L=10km 。

试求：（1）子午光线的最大时延差；（2）若将光纤的包层和涂敷层去掉，求子午光线的最大时延差。

解：（1） 1sin 21111⎪⎪⎭⎫ ⎝⎛-=-=n n C Ln n C L n CL c M θτ () s 1.72145.150.110350.1105μ=⎪⎭⎫⎝⎛-⨯⨯=km km （2）若将光纤的包层和涂敷层去掉，则n 2=1.01sin 21111⎪⎪⎭⎫ ⎝⎛-=-=n n C Ln n C L n CL c M θτ () s 5210.150.110350.1105μ=⎪⎭⎫⎝⎛-⨯⨯=km km 6．一制造长度为2km 的阶跃型多模光纤，纤芯和包层的折射率分别为n 1=1.47，n 2=1.45，使用工作波长为1.31μm ，光源的谱线宽度Δλ＝3nm ，材料色散系数D m ＝6ps/nm·km ，波导色散τw ＝0，光纤的带宽距离指数γ＝0.8。

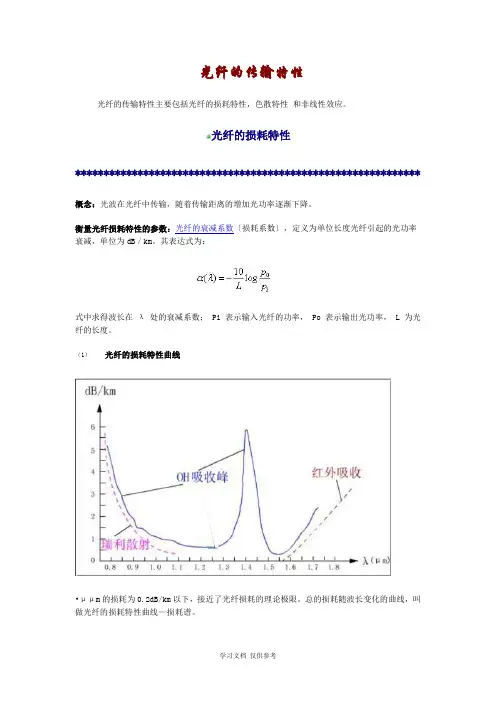

光纤的传输特性光纤的传输特性主要包括光纤的损耗特性，色散特性和非线性效应。

光纤的损耗特性*************************************************************概念：光波在光纤中传输，随着传输距离的增加光功率逐渐下降。

衡量光纤损耗特性的参数：光纤的衰减系数〔损耗系数〕，定义为单位长度光纤引起的光功率衰减，单位为dB／km。

其表达式为：式中求得波长在λ 处的衰减系数； Pi 表示输入光纤的功率， Po 表示输出光功率， L 为光纤的长度。

（1）光纤的损耗特性曲线•μμm的损耗为0.2dB/km以下，接近了光纤损耗的理论极限。

总的损耗随波长变化的曲线，叫做光纤的损耗特性曲线—损耗谱。

•从图中可以看到三个低损耗“窗口”：850nm波段—短波长波段、1310nm波段和1550nm波段—长波长波段。

目前光纤通信系统主要工作在1310nm波段和1550nm波段上。

（2）光纤的损耗因素光纤损耗的原因主要有吸收损耗和散射损耗，还有来自光纤结构的不完善。

这些损耗又可以归纳以下几种：1、光纤的吸收损耗光纤材料和杂质对光能的吸收而引起的，把光能以热能的形式消耗于光纤中，是光纤损耗中重要的损耗。

包括：本征吸收损耗；杂质离子引起的损耗；原子缺陷吸收损耗。

2、光纤的散射损耗光纤内部的散射，会减小传输的功率，产生损耗。

散射中最重要的是瑞利散射，它是由光纤材料内部的密度和成份变化而引起的。

物质的密度不均匀，进而使折射率不均匀，这种不均匀在冷却过程中被固定下来，它的尺寸比光波波长要小。

光在传输时遇到这些比光波波长小，带有随机起伏的不均匀物质时，改变了传输方向，产生散射，引起损耗。

另外，光纤中含有的氧化物浓度不均匀以及掺杂不均匀也会引起散射，产生损耗。

3、波导散射损耗交界面随机的畸变或粗糙引起的模式转换或模式耦合所产生的散射。

在光纤中传输的各种模式衰减不同，长距离的模式变换过程中，衰减小的模式变成衰减大的模式，连续的变换和反变换后，虽然各模式的损失会平衡起来，但模式总体产生额外的损耗，即由于模式的转换产生了附加损耗，这种附加的损耗就是波导散射损耗。

光纤\光缆及其传输特性摘要:在广播电视传输网中,同轴电缆传输系统具有设备简单投资少,接入用户方便,因此它在广播电视传输网的接入网部分和小区域的用户中得到了广泛的应用。

但对于远距离传输而言,同轴电缆传输系统就曝露出致命的弱点。

而光纤的出现恰好弥补了这一缺陷,由于光信号在光缆中的传输衰减极小,很小的光功率便可以在光缆中将其传到很远的地方。

因此光纤在现代社会中被广泛应用。

现就光纤、光缆的概念及其传输特性做一介绍。

关键词:光纤、光缆、传输损耗、传输带宽、光纤性能参数1、光纤光纤是用于传导光的介质光波导。

为了能对光信号进行远距离传输,光纤必须具有两个功能:(1)必须具有较低损耗。

(2)必须满足光波导条件。

为了实现这一功能,光纤通常由纤芯和包层两个二氧化硅层组成,包层的折射率必须小于纤芯的折射率,这样在包层与限制你的临界面便形成一个封闭的全反射面,保证了从纤芯向外射出的光能被完全反射回纤芯。

光纤按其传输光波的模式,可分为多模光纤和单模光纤。

光信号是一种特殊的电磁波,它在光纤中传播与电磁波在电波导中传输一样,同样存在着模式的问题。

多模光纤可以允许光信号以多模式传播,而单模光纤只允许光以基模一种模式传播。

多模光纤中,由于多种模式的光信号传播速度不同,而引起时域脉冲展宽,使其信道带宽受到限制。

由于单模光纤只能传输一种单一模式,所以具有很大的信道带宽。

因此,单模光纤被广泛应用于现代通讯系统中。

2、光缆若将若干根光纤并行使用把它们以一定的形式组合到一起,在其外部加以各种保护套便形成了光缆。

通常使用的架空和直埋式光缆有两种结构形式:中心束管式和层绞式。

中心束管式光缆,使用于光纤芯数较少的场合。

通常12 芯以下光缆使用这种结构形式。

中心束光缆就是将所需数量的光纤并行装入充满纤膏的束管内,形成中心束管。

束管内的光纤可以在纤膏内活动,这样的结构称为松套式结构。

3、光纤的传输特性光纤的传输特性包括传输损耗、光纤的传输带宽以及光纤传输性能参数。

光纤通信第一章：1、什么是光纤通信：光纤通信是以光波作为信息载体，以光纤作为传输媒介的一种通信方式2、光纤的主要作用是什么？引导光在光纤内沿直线或弯曲的途径传播。

Or（单模光纤的纤芯直径为4μm～10μm，适用于高速长途通信系统。

多模光纤的纤芯直径为50μm，适用于低速短距离通信系统）3、与电缆或微波等通信方式相比，光纤通信有何优缺点？光纤通信有何优点：容许频带很宽，传输容量很大 损耗很小，中继距离很长且误码率很小重量轻、体积小丶抗电磁干扰性能好泄漏小，保密性能好 节约金属材料，有利于资源合理使用or与电缆或微波等电通信方式相比，光纤通信的优点如下：(1)传输频带极宽，通信容量很大(2)由于光纤衰减小，无中继设备，故传输距离远；(3)串扰小，信号传输质量高；(4)光纤抗电磁干扰，保密性好；(5)光纤尺寸小，重量轻，便于传输和铺设；(6)耐化学腐蚀；（7)光纤是石英玻璃拉制成形原材料来源丰富4、为什么说使用光纤通信可以节省大量有色金属？5、为什么说光纤通信具有传输频带宽，通信容量大？光纤可利用的带宽约为50000GHz，1987年投入使用的1.7Gb/s光纤通信系统，一堆光纤能同时传输24192路电话，2.4Gb/s系统，能同时传输3000多路电话，频带宽对于各种宽频带信息具有十分重要的意义，否则，无法满足未来宽带综合业务数字网（B-ISDN）发展的需要。

6、可见光是人眼能看见的光，其波长范围是多少？0.39~0.76μm7、红外线是人眼能看见的光，其波长范围是多少？0.76~300μm8、近红外区：其波长范围是多少？0.76~1.5μm9、光纤通信所用光波的波长范围是多少？0.8~1.6μm10、光纤通信中常用的三个低损耗的窗口的中心波长分别是多少？0.85,1.30,1.55μm第二章：1、典型光纤由几部分组成？各部分的作用是什么？光纤由纤芯、包层和涂覆层3部分组成。

其中纤芯：纤芯位于光纤的中心部位。

《光纤技术》复习资料第一章 绪论要求：1、了解光纤的基本结构和基本特性；2、充分认识光纤传感和光纤通信在现代工农业生产、军事、科研及日常生活中的作用和地位，明确学习目的；3、了解光纤技术的发展动向；4、知道本课程的学习方法。

具体：1、光纤的定义：光纤是“光导纤维”的简称，是指能够约束并导引光波在其内部或表面附近沿轴线方向传播的传输介质。

2、光纤的结构：主要由纤芯、包层和涂敷层构成。

其中纤芯的折射率比包层要高。

纤芯和包层的折射率差引起光在纤芯内发生全内反射，从而使光在纤芯内传播。

3、通信光纤的标准包层直径是125m μ，涂敷层的直径大约是250m μ。

4、常用的光纤材料有纯石英（2SiO ）、玻璃和塑料。

5、列举光纤相对于金属导线的优点（至少5点）：如容量大、抗电磁干扰、电绝缘、本质安全；灵敏度高；体积小、重量轻、可绕曲；测量对象广泛；对被测介质影响小；便于复用，便于成网；损耗低；防水、防火、耐腐蚀；成本低、储量丰富等。

6、光纤通信所占的波长范围大概是0817..m :。

7、1953年，在伦敦皇家科学技术学院开发出了用不同光学玻璃作纤芯和包层的包层纤维，由此导致光纤的诞生。

8、1966年，光纤之父高锟博士深入研究了光在石英玻璃纤维中的严重损耗问题，发现这种玻璃纤维引起光损耗的主要原因。

9、目前，F T T H （光纤到户）是宽带接入的一种理想模式，各国发展迅猛。

10、目前流行的“三网合一”指的是将现存三个网络：电信网、有线电视网和计算机网的信号在同一个光纤网络中传输。

11、光纤被喻为信息时代的神经。

第二章 光纤拉制及成缆要求：1、了解光纤的分类方法和光纤的种类，理解各种不同种类光纤之间的区别及每种光纤的特点；2、知道光纤的制作材料及要求；3、了解光纤预制棒的制造原理和工艺；4、知道各种光缆结构和材料的用途。

具体：1、 光纤的分类：按照光纤横截面折射率分布不同分为：阶跃光纤和渐变光纤（折射率在纤芯中保持恒定，在芯与包层界面突变的光纤称为阶跃光纤，折射率在纤芯内按某种规律逐渐降低的光纤称为渐变光纤。

光纤的特点及其原理介绍光纤是一种通过光信号进行信息传输的传输介质，具有以下特点：1.高带宽：光纤传输带宽远远高于传统的铜质电缆，可以同时传输大量的数据信号。

2.长传输距离：光纤传输的衰减非常小，在传输距离上远大于铜质电缆，可以覆盖更广泛的区域。

3.抗干扰能力强：光纤传输不受电磁干扰影响，可以在高电压、强电场和强磁场等环境下稳定传输。

4.体积小、重量轻：与传统的铜质电缆相比，光纤可以大大减少传输设备的体积和重量，方便安装和维护。

5.安全性高：光纤传输的光信号难以窃听和干扰，提供了更高的传输安全性。

6.灵活性好：光纤具有较大的弯曲半径和柔韧性，可以适应复杂的网络布线环境。

光纤传输的基本原理是基于光的全反射效应。

光是一种电磁波，在光密介质（如玻璃）与光疏介质（如空气）之间传播时，当入射角大于临界角时，光会发生全反射，完全被反射回原介质内部。

光纤由两部分构成：光纤芯和包层。

光纤芯是传输光信号的中心部分，一般由高纯度的玻璃或塑料制成。

包层则是用来反射光信号的辅助层，一般由折射率较低的材料制成。

光纤传输的过程如下：1.发光器：发光器将电信号转化为光信号，发射到光纤芯中。

2.光信号传输：光信号沿着光纤内部的纤芯进行传输，通过不断发生全反射而在光纤中保持传播。

3.接收器：光信号到达目的地后，通过接收器将光信号转化为电信号。

在光纤传输过程中，还存在着一些衰减和失真的现象，主要包括：1.光衰减：光信号在光纤中传播时会发生衰减，衰减主要由光纤本身的材料和结构等因素引起。

2.线性色散：不同频率的光信号在光纤中传输速度不同，导致信号畸变。

3.模式间色散：由于纤芯的不规则形状，不同传输模式的光信号传播速度不同，也会导致信号畸变。

为了克服这些问题，光纤传输系统中通常会采用增强技术，如：1.信号放大器：使用光放大器对衰减的光信号进行放大，使其能够更远距离传输。

2.色散补偿：通过在光纤中引入特定的材料和结构，减少线性和模式间色散，保持信号的准确传输。

光纤传输知识点总结一、光纤传输的基本原理光纤传输的基本原理是利用光的全内反射特性进行信号的传输。

当光线进入光纤时，如果入射角小于临界角，光线就会被完全反射在光纤的内壁上，不会发生透射。

由于光的速度很快，因此通过光纤的传输速度也非常快。

在光纤传输过程中，光信号会在光纤中不断地进行全内反射，达到信息传输的目的。

二、光纤的特点1. 带宽大：由于光的波长较短，因此光纤的带宽远远大于传统的铜线传输。

2. 传输速度快：光的传输速度非常快，因此光纤传输的速度也非常快，是传统电信号传输的数倍甚至数十倍。

3. 抗干扰能力强：光信号在光纤中传输时，不会受到外界电磁干扰的影响，因此光纤传输的抗干扰能力非常强。

4. 传输距离远：由于光的传输损耗小，因此光纤传输可以实现更远距离的信号传输。

5. 体积小、重量轻：与传统的电缆相比，光纤具有较小的体积和重量，便于安装和维护。

三、光纤传输系统的结构光纤传输系统主要由光源、光纤、光接收器组成。

光源可以是激光、LED等发光器件，发出的光信号通过光纤传输到目标地点，然后被光接收器接收并转换成电信号。

在实际应用中，光纤传输系统通常还包括光纤放大器、光纤复用器、光纤解复用器等辅助设备，以及光纤连接器、光纤延长器等光纤配件。

四、光纤传输的应用1. 通讯领域：光纤传输在通讯领域得到了广泛的应用，包括电话通讯、数据传输、因特网接入等。

光纤传输的高速、大带宽特性，使其成为现代通讯系统的重要组成部分。

2. 电视信号传输：光纤传输可以实现高清晰度、高质量的电视信号传输，能够满足用户对高品质影视娱乐的需求。

3. 医疗领域：在医疗影像诊断和手术中，常常需要传输大量的影像数据。

光纤传输的高速、大带宽、抗干扰能力强的特性，使其成为医疗领域的首选传输介质。

4. 工业自动化：自动化生产线通常需要大量的传感器和执行器进行数据传输和控制，光纤传输可以满足这些设备的高速、抗干扰的需求。

5. 军事领域：光纤传输在军事通讯、雷达系统、导航系统等领域得到了广泛的应用，其高速、高可靠性的特性可以满足军事通讯的各种需求。

光纤维知识点归纳总结一、光纤的基本原理光纤传播的基本原理是全反射原理。

光在光纤中的传播是由于光在光密介质与光疏介质之间反射所致。

当光线入射在两种介质交界面上，发生的折射和反射是由折射率决定的。

而光纤通过改变折射率的设计，使得当光线沿着光纤传输时，不会发生漏光，从而保证了光信号的传输。

二、光纤的结构光纤通常由芯、包层和外护套组成。

芯是光纤传输光信号的主体，包层用于约束和保护光信号，外护套则用于保护光纤本身以及增强其机械性能。

光纤的结构设计与材料的选择对光信号的传输性能有着重要的影响。

三、光纤的类型根据光纤芯和包层的折射率，可以将光纤分为单模光纤和多模光纤。

单模光纤是指在光纤芯中只有一条光路，适用于远距离通信和高速数据传输；多模光纤是指光纤芯中存在多条光路，适用于短距离通信和局域网传输。

另外，光纤还可根据其传输性能和应用环境的不同分为标准单模光纤、非标单模光纤、高分子光纤等类型。

四、光纤的传输特性光纤的传输特性主要包括传输损耗、色散、非线性效应等。

传输损耗是指光信号在光纤传输过程中损失的能量，主要包括吸收损耗、散射损耗、泄漏损耗等。

色散是指光信号在光纤中传播速度与光波长有关，从而引起信号失真的现象。

非线性效应是指光信号在光纤中传播过程中出现的非线性光学效应，如光子效应、拉曼效应等。

五、光纤的应用光纤在通信领域被广泛应用，包括长距离传输、城市通信、局域网、光纤传感等。

同时，光纤还在医学、军事、工业、科研等领域也有着重要的应用，如光纤传感器、激光器、光纤放大器等。

光纤作为一种重要的光学传输介质，在信息通信、光电子技术、生物医学、制造技术等众多领域都有着重要的应用价值。

通过了解光纤的基本原理、结构、类型、传输特性和应用，我们可以更深入地理解光纤技术的发展和应用前景。

希望本文对大家有所帮助，欢迎指正补充。

光纤通信重要知识点总结第一章1.任何通信系统追求的最终技术目标都是要可靠地实现最大可能的信息传输容量和传输距离。

通信系统的传输容量取决于对载波调制的频带宽度，载波频率越高，频带宽度越宽。

2.光纤：由绝缘的石英（SiO2）材料制成的，通过提高材料纯度和改进制造工艺，可以在宽波长范围内获得很小的损耗。

3.光纤通信系统的基本组成:以光纤为传输媒介、光波为载波的通信系统，主要由光发送机、光纤光缆、中继器和光接收机组成。

光纤通信系统既可传输数字信号也可传输模拟信号。

输入到光发射机的带有信息的电信号，通过调制转换为光信号。

光载波经过光纤线路传输到接收端，再由光接收机把光信号转换为电信号。

系统中光发送机的作用是将电信号转换为光信号，并将生成的光信号注入光纤。

光发送机一般由驱动电路、光源和调制器构成，如果是直接强度调制，可以省去调制器。

光接收机的作用是将光纤送来的光信号还原成原始的电信号。

它一般由光电检测器和解调器组成。

光纤的作用是为光信号的传送提供传送媒介，将光信号由一处送到另一处。

中继器分为电中继器和光中继器（光放大器）两种，其主要作用就是延长光信号的传输距离。

为提高传输质量，通常把模拟基带信号转换为频率调制、脉冲频率调制或脉冲宽度调制信号，最后把这种已调信号输入光发射机。

还可以采用频分复用技术，用来自不同信息源的视频模拟基带信号（或数字基带信号）分别调制指定的不同频率的射频电波，然后把多个这种带有信息的RF信号组合成多路宽带信号，最后输入光发射机，由光载波进行传输。

在这个过程中，受调制的RF电波称为副载波，这种采用频分复用的多路电视传输技术，称为副载波复用技术。

目前大都采用强度调制与直接检波方式。

又因为目前的光源器件与光接收器件的非线性比较严重，所以对光器件的线性度要求比较低的数字光纤通信在光纤通信中占据主要位置。

数字光纤通信系统基本上由光发送机、光纤与光接收机组成。

发送端的电端机把信息进行模数转换，用转换后的数字信号去调制发送机中的光源器件LD，则LD就会发出携带信息的光波，即当数字信号为“1”时，光源器件发送一个“传号”光脉冲；当数字信号为“0”时，光源器件发送一个“空号”。

光纤特性及传输实验光纤是一种能够将光信号传输的纤维材料，由于其具有高带宽、低衰减等优点，广泛应用于通信、医疗、工业等领域。

本文将介绍光纤的特性以及光纤传输实验。

首先，光纤具有以下几个重要特性：1. 高带宽：光纤的传输速度非常快，可以达到光速的70%以上，因此能够传输大量的数据。

2. 低衰减：光纤的衰减很小，一般在每公里0.2-0.5 dB以内，因此信号的传输损失较小，可以实现长距离的传输。

3. 抗干扰能力强：光纤的信号传输是通过光的全内反射实现的，不会受到电磁干扰的影响，因此具有较高的抗干扰能力。

4. 安全性高：光信号传输不会产生电磁辐射，不易被窃听，因此具有较高的安全性。

光纤传输实验是通过实际操作来验证光纤的传输性能和特性。

下面将介绍一种常见的光纤传输实验方法。

实验材料：1. 光纤：可以使用单模光纤或多模光纤，长度约为几十米至几百米。

2. 光源：可以使用激光器或LED作为光源。

3. 接收器：用于接收光信号的光电二极管或光电探测器。

4. 信号发生器：用于产生测试信号。

实验步骤：1. 将光纤的一端连接到光源，另一端连接到接收器。

2. 设置信号发生器的输出信号，并将信号输入到光源端。

3. 观察接收器的输出信号，并记录下来。

4. 改变光纤的长度、弯曲程度等条件，再次观察并记录输出信号。

5. 根据实验记录，分析光纤在不同条件下的传输性能。

实验结果分析：通过实验可以得到光纤在不同条件下的传输结果。

例如，当光纤长度增加时，输出信号的衰减程度会增加；当光纤弯曲程度增加时，输出信号的衰减程度也会增加。

这些结果验证了光纤的低衰减特性以及对弯曲的敏感性。

此外，实验还可以验证光纤的带宽特性。

可以通过改变信号发生器的频率，观察输出信号的变化。

当信号频率增加时，输出信号的衰减程度会增加，说明光纤的传输带宽有限。

总结：光纤具有高带宽、低衰减、抗干扰能力强和安全性高等特性，在实际应用中具有广泛的应用前景。

通过光纤传输实验，可以验证光纤的传输性能和特性，为光纤通信的设计和应用提供参考。

光纤传输特性实验实验报告实验报告：光纤传输特性实验一、实验目的1. 了解光纤传输的基本原理和特性；2. 掌握光纤传输信号损耗的测量方法；3. 了解光纤覆盖层的保护作用和光纤附加噪声。

二、实验仪器1. 光纤传输箱；2. 光纤光源；3. 光纤接收仪；4. 光纤带宽检测装置；5. 光源电源。

三、实验原理1. 光纤传输基本原理：光纤传输是利用光在纤维中的反射和折射来传输信息的一种方式。

光纤由纤芯、包层和裸露纤芯组成，光信号通过射入纤芯，然后沿着纤芯的光轴传播。

纤芯是光传输的核心，包层则用于保护光传输中的信号。

2. 光纤传输信号损耗的测量方法：光纤传输中的信号衰减主要包括衰减损耗和连接损耗。

衰减损耗是指光信号沿光纤传输中由于各种原因所导致的信号强度的损失。

连接损耗是指光纤之间的连接所带来的光信号损失。

测量光纤传输中的信号损耗常用的方法是利用光纤接收仪读取光源发出的光强度，然后与光源发出的光强度进行比较，计算信号损耗。

3. 光纤覆盖层的保护作用：光纤的包层主要用于保护光纤的传输信号，减少信号损耗。

光纤的包层一般由石英、聚合物等材料构成，具有较高的折射率，能够使光信号在纤芯中传播时发生全内反射。

同时，包层还能够阻止外界的干扰信号进入纤芯中。

4. 光纤附加噪声：光纤传输过程中，会产生一些附加噪声，如光源的热噪声、光纤中的射频噪声等。

这些噪声会对信号的传输质量产生影响。

因此，为了保证光纤传输信号的质量，需要对光纤信号进行接收时进行噪声的抑制。

四、实验步骤1. 打开光纤传输箱，接通光纤光源和接收仪的电源；2. 将纤芯连接器插入光纤光源的输出接口，将接收仪的接收端与纤芯接收端连接；3. 在光纤光源仪器上设置输出功率为一定的数值，如10mW；4. 使用光纤带宽检测装置测量光纤传输的带宽；5. 测量信号损耗，调整光源的输出功率，记录不同功率下的信号强度；6. 记录实验数据。

五、实验结果分析1. 光纤传输的信号损耗：根据实验数据计算出不同功率下信号的损耗率，并观察信号损耗与功率之间的关系；2. 光纤传输的带宽：根据光纤带宽检测装置的测量结果，计算出光纤的带宽范围；3. 光纤传输的附加噪声：观察实验数据中的噪声情况，并分析噪声对信号传输的影响。

光纤传输的基本知识光纤传输方式同轴电缆由于线材本身特性的问题，使得传输距离受到限制，在充斥着电磁波的使用环境中，电磁波的干扰更使同轴电缆传输的效率降低，若安装地点位于多雷区，两端设备还会因雷击遭到破坏。

光纤传输具有同轴电缆无法比拟的优点而成为远距离视频传输的首选设备。

一、光纤传输的特点㈠传输损耗低损耗是传输介质的重要特性，它只决定了传输信号所需中继的距离。

光纤作为光信号的传输介质具有低损耗的特点。

如使用62.5/125μm的多模光纤，850nm波长的衰减约为3.0dB/km、1300nm波长更低，约为1.0ddB/km。

如果使用9/25μm单模光纤，1300nm波长的衰减仅为0.4dB/km、1550nm波长衰减为0.3dB/km，所以一般的LD光源可传输15至20km。

目前已经出现传输100公里的产品。

㈡传输频带宽光纤的频宽可达1GHz以上。

一般图像的带宽为6MHz左右，所以用一芯光纤传输一个通道的图像绰绰有余。

光纤高频宽的好处不仅仅可以同时传输多通道图像，还可以传输语音、控制信号或接点信号，有的甚至可以用一芯光纤通过特殊的光纤被动元件达到双向传输功能。

㈢抗干扰性强光纤传输中的载波是光波，它是频率极高的电磁波，远远高于一般电波通讯所使用的频率，所以不受干扰，尤其是强电干扰。

同时由于光波受束于光纤之内，因此无辐射、对环境无污染，传送信号无泄露，保密性强。

㈣安全性能高光纤采用的玻璃材质，不导电，防雷击；光纤传输不像传统电路因短路或接触不良而产生火花，因此在易燃易爆场合下特别适用。

光纤无法像电缆一样进行窃听，一旦光缆遭到破坏马上就会发现，因此安全性更强。

㈤重量轻，机械性能好光纤细小如丝，重量相当轻，即使是多芯光缆，重量也不会因为芯数增加而成倍增长，而电缆的重量一般都与外径成正比。

二、光纤结构与传输机理光纤是光波传输的介质，是由介质材料构成的圆柱体，分为芯子和包层两部分。

光波沿芯子传播。

在实际工程应用中，光纤是指由预制棒拉制出纤丝经过简单被复后的纤芯，纤芯再经过被复，加强和防护，成为能够适应各种工程应用的光缆。
