Cadence 各层作用及封装信息传输关系(2013-12-20 22:48:04)转载▼silkscreen top:是字符层，一般称顶层字符或元件面字符，为各元器件的外框及名称标识等assemly top ：是装配层，就是元器件含铜部分的实际大小，用来产生元器件的装配图。
我自己感觉这一层 如果对于贴片的元器件，如电容，就是两个贴片铜片的实际大小，而place_bound_top 层是整个贴片元器件的实际大小，这一点很多人都没真正搞懂！也可以使用此层进行布局；place_bound_top ：是元器件封装实际大小，用来防止两个元器件叠加在一起不报错。
Autosilk top, Silkscreen top 和Assembly topAutosilk top ：最后出gerber 的时候，自动生成的丝印层。
会自动调整丝印位置，以及碰到阻焊开窗的地方，丝印会自动消失，避免露锡的地方涂上丝印（一般画丝印层的时候，焊盘上不会画上丝印，所以过孔焊盘上有丝印，也不会有什么影响。
），所以我个人一般很少用到Autosilk top 层，毕竟最后出丝印的时候，都需要调整位置。
我一般直接用Silkscreen top 。
Silkscreen top ：建库的时候，ref des 放置的层，及PCB 生产时，刷到板卡上的字符、器件外框或者公司LOGO 等放置的层。
我出gerber ，一般直接出这一层。
Assembly top ：安装丝印层。
因为有些公司需要出安装图，有些为了手工焊接，喜欢把字符丝印放置在器件内部，比如电阻位号，喜欢把它的丝印放置在电阻符号外框的中间位置。
比如说电阻值等，想打印出来放置在安装图纸的电阻相应位置。
这时我们才会用到安装丝印层。
平时可以不用，或者平时只用Silkscreen top 。
所以这三个丝印层各有各的作用。
总体来说，cadence 软件定义的这些层使用很灵活，每个人用法可能稍微有差异，都是没关系的，只要实现你的使用目的即可。
RES1RES2 RES3RES4有极性电容对应的印制电路板封装形式为RB（桶状包装）系列。
RAD系列为RAD0.1~ RAD0.4，后面的数值表示两个焊点间的距离。
RB系列为RB.2/.4~RB.5/1.0，其后缀第一个数字表示封装模型中两个焊点间的距离，第二个数字表示电容外型的尺寸。
（通常为两焊盘间距的两倍）。
数值越大表示形状也越大，和ZENER1~ ZENER3（稳压二极管），对应的印制电路板封装有DIODE0.4（小功率）和DIODE0.7（大功率）两种，其中0.4、0.7指二极管的长短。
D11D54D105D146Q413Q811Q912Q1310Q178Q189CLK34006A17A25A33A41B16B24B32B415S110S211S312S413CO 9C4144008TRIG 2Q3R4CVo lt 5THR 6DIS7V C C8G N D1555OUT8GND 7Ct 6Rt 5Ofil 1Lfil 2IN 3V+4LM567D03Q02D14Q15D27Q26D38Q39D413Q412D514Q515D617Q616D718Q719OE 1LE1174LS373V c c20Io u t111lsb DI07Io u t212DI16DI25Rfb 9DI34DI416Vref8DI515DI614msb DI713ILE 19WR218CS 1WR12Xfer17DAC0831CRYSTAL（2）熔断丝：封装属性FUSEFUSE1部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关。
cadence快速手工画PCB封装步骤主要记录封装必备的元素。
必备5项。
（a）setup，areas里package geometry的place_bound_top和height（b）add，line里的silkscreen_top/assembly top（c）layout，refdes里的silksreen_top与assembly top缺项的话，保存时会报错。
详细步骤：1.打开 Allegro PCB design gxl，选择file new drawing ，drawing type 选择package symbol，名字填，browse选择存储路径；2.设置画布大小。
setup，design parameters，弹出editor对话框，x，y输入值，单位选择mm。
3.放置引脚，输入坐标4.设置外形 setup ，areas，package boundary，使得 options 如下设置active class为package geometry，subclass选择place_bound_top，然后输入坐标；6.添加丝印外形add，line，确认options里，active class为package geometry，subclass为silkscreen_top，输入坐标画外形；完事右键done。
7.添加元器件标志layout，labels，refdes，options里主类为ref des，子类为silksreen_top，text_block选3，单击左键输入值，u*。
8.添加装配层add line，主类package geometry，子类assembly top，输入坐标，完事右键done。
9.添加元器件标志layout，labels，refdes，options主类选refdes，子类选assembly_top，text_block 选3、元件中间左键输入u*10.保存。
Cadence Allegro元件封装制作流程1.引言一个元件封装的制作过程如下图所示。
简单来说，首先用户需要制作自己的焊盘库Pads, 包括普通焊盘形状Shape Symbol和花焊盘形状Flash Symbol；然后根据元件的引脚Pins选择合适的焊盘；接着选择合适的位置放置焊盘，再放置封装各层的外形（如Assembly_Top、Silkscreen_Top、Place_Bound_Top等），添加各层的标示符Labels，还可以设定元件的高度Height，从而最终完成一个元件封装的制作。
下面将分表贴分立元件，通孔分立元件，表贴IC及通孔IC四个方面来详细分述元件封装的制作流程。
2.表贴分立元件分立元件一般包括电阻、电容、电感、二极管、三极管等。
对于贴片分立元件，以0805封装为例，其封装制作流程如下：2.1.焊盘设计2.1.1.尺寸计算表贴分立元件，主要对于电阻电容，焊盘尺寸计算如下：其中，K 为元件引脚宽度，H 为元件引脚高度，W 为引脚长度，P 为两引脚之间距离(边 距离，非中心距离)，L 为元件长度。
X 为焊盘长度，Y 为焊盘宽度，R 为焊盘间边距离，G 为封装总长度。
则封装的各尺寸可按下述规则：1) X=Wmax+2/3*Hmax+8 mil2) Y=L ，当 L<50 mil ； Y=L+ (6~10) mil ，当 L>=50 mil 时3) R=P-8=L-2*Wmax-8 mil ；或者G=L+X 。
这两条选一个即可。
个人觉得后者更容易理解，相当于元件引脚外边沿处于焊盘中点，这在元件尺寸较小时很适合(尤其是当 Wmax 标得不准时，第一个原则对封装影响很大)，但若元件尺寸较大(比如说钽电容 的封装)则会使得焊盘间距过大，不利于机器焊接，这时候就可以选用第一条原则。
本文介绍中统一使用第二个。
注：实际选择尺寸时多选用整数值，如果手工焊接，尺寸多或少几个mil 影响均不大， 可视具体情况自由选择；若是机器焊接，最好联系工厂得到其推荐的尺寸。

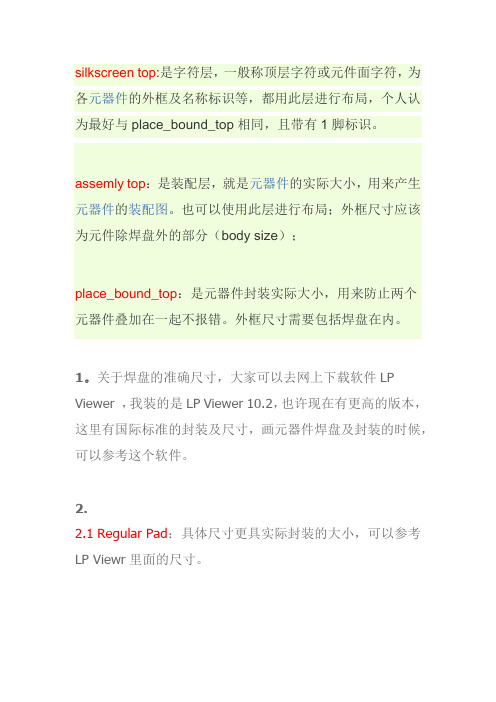

silkscreen top:是字符层，一般称顶层字符或元件面字符，为各元器件的外框及名称标识等，都用此层进行布局，个人认为最好与place_bound_top相同，且带有1脚标识。
assemly top：是装配层，就是元器件的实际大小，用来产生元器件的装配图。
也可以使用此层进行布局；外框尺寸应该为元件除焊盘外的部分（body size）；place_bound_top：是元器件封装实际大小，用来防止两个元器件叠加在一起不报错。
外框尺寸需要包括焊盘在内。
1。
关于焊盘的准确尺寸，大家可以去网上下载软件LP Viewer ，我装的是LP Viewer 10.2，也许现在有更高的版本，这里有国际标准的封装及尺寸，画元器件焊盘及封装的时候，可以参考这个软件。
2.2.1 Regular Pad：具体尺寸更具实际封装的大小，可以参考LP Viewr里面的尺寸。
2.2 Thermal relief：热涨缩间隙，常用于相同NetList的填充铜薄与PAD 的间隙。
通常比Pad 直径大20mil(0.5mm)，如果Pad 直径小于40mil，根据需要适当减小。
2.3 Anti Pad：抗电边距，常用于不同NetList的填充铜薄与PAD的间隙。
通常比Pad直径大20mil(0.5mm),如果Pad 直径小于40mil，根据需要适当减小。
2.4 SolderMask：通常比规则焊盘大4mil(0.1mm)。
2.5 Pastemask：通常和规则焊盘大小相仿。
2.6 Filmmask：应用比较少，用户自己设定。
再次归纳：1.贴片焊盘要有SolderMask_TOP和Pastemask_TOP。
通孔要有SolderMask_TOP和SolderMask_BOTTOM，因为两边都要露在外面。
盲孔要有SolderMask_TOP，因为一边露在外面。
埋孔焊盘不需要SolderMask和Pastemask，因为都在里面。
【阻焊层】干嘛用的？上面说就是涂绿油，蓝油，红油嘛，除了焊盘、过孔等不能涂『涂了你怎么能上、焊焊锡啊？是吧？』其他都要涂上阻焊剂，这个阻焊剂有绿色的蓝色的红色的。
cadence快速手工画PCB封装步骤为了完成一个快速手工画PCB封装，以下是一般步骤和相关注意事项：步骤1：准备材料和工具首先，你需要准备以下材料和工具：-代表PCB封装的器件-PCB板-电子组件，如电阻、电容、晶体管等-焊接设备，如焊接铁、焊锡等-压力设备，如夹子、插头等步骤2：确定器件的封装类型在进行封装之前，你需要确认所需器件的封装类型。
封装类型通常可以在器件的数据手册中找到。
你可以根据器件封装的外形和引脚布局来确定封装类型。
步骤3：准备PCB板在开始封装之前，你需要准备好PCB板。
首先，确保PCB板是干净的，并且不含任何杂质。
然后，根据设计要求布置并固定电路元件的位置。
步骤4：焊接引脚在安装电路元件之前，你需要焊接引脚。
焊接可以通过在引脚和PCB板焊盘之间添加焊锡，并使用焊接铁进行加热来完成。
确保焊接的引脚完全与焊盘相连，并且没有冷焊、短路或其他电焊问题。
步骤5：安装电路元件一旦引脚焊接完成，你可以开始安装电路元件。
根据器件封装类型和PCB板的设计要求，安装电路元件的位置和方向。
使用夹子或其他固定装置将元件固定在PCB板上。
步骤6：焊接电路元件安装完所有电路元件后，你需要对它们进行焊接。
与焊接引脚一样，焊接电路元件可以通过添加焊锡并使用焊接铁进行加热来完成。
确保每个电路元件的引脚完全与焊盘相连，并且没有冷焊、短路或其他电焊问题。
步骤7：进行电气和机械测试完成焊接后，你需要对封装后的PCB进行电气和机械测试。
电气测试可以通过使用万用表或信号发生器来验证电路元件的连接和功能。
机械测试可以确保元件安装稳固，并且不会因外部力作用而脱落。
步骤8：修复和调整在电气和机械测试中，如果发现问题，你需要根据具体情况进行修复和调整。
例如，如果发现引脚焊接不良，你可以使用焊接铁重新加热并添加焊锡。
请注意以下几点：-在整个封装过程中，要小心并避免过度加热电路元件，以免损坏器件。
-确保所有焊接都是均匀且牢固的，以确保不会出现冷焊或脱落。
Cad ence Allegro 封装尺寸总结1、 表贴ICa ）焊盘表贴IC 的焊盘取决于四个参数：脚趾长度W ，脚趾宽度Z ，脚趾指尖与芯片中心的距离D ，引脚间距P ，如下图：焊盘尺寸及位置计算：X=W+48 S=D+24 Y=P/2+1，当P<=26mil 时 Y=Z+8，当P>26mil 时b ）silkscreen丝印框与引脚内边间距>=10mil ，线宽6mil ，矩形即可。
对于sop 等两侧引脚的封装，长度边界取IC 的非引脚边界即可。
丝印框内靠近第一脚打点标记，丝印框外，第一脚附近打点标记，打点线宽视元件大小而定，合适即可。
对于QFP 和BGA 封装（引脚在芯片底部的封装），一般在丝印框上切角表示第一脚的位置。
c ）place bound该区域是为防止元件重叠而设置的，大小可取元件焊盘外边缘以及元件体外侧+20mil 即可，线宽不用设置，矩形即可。
即，沿元件体以及元件焊盘的外侧画一矩形，然后将矩形的长宽分别+20mil 。
d ）assembly该区域可比silkscreen 小10mil ，线宽不用设置，矩形即可。
对于外形不规则的器件，assembly 指的是器件体的区域（一般也是矩形），切不可粗略的以一个几乎覆盖整个封装区域的矩形代替。
PS ：对于比较确定的封装类型，可应用LP Wizard 来计算详细的焊盘尺寸和位置，再得到焊盘尺寸和位置的同时还会得到silkscreen 和place bound 的相关数据，对于后两个数据，可以采纳，也可以不采纳。
2、通孔ICa）焊盘对于通孔元件，需要设置常规焊盘，热焊盘，阻焊盘，最好把begin层，internal层，bottom 层都设置好上述三种焊盘。
因为顶层和底层也可能是阴片，也可能被作为内层使用。
通孔直径：比针脚直径大8-20mil，通常可取10mil。
常规焊盘直径：一般要求常规焊盘宽度不得小于10mil，通常可取比通孔直径大20mil （此时常规焊盘的大小正好和花焊盘的内径相同）。
Cadence 封装尺寸总结1、 表贴ICa ）焊盘表贴IC 的焊盘取决于四个参数：脚趾长度W ，脚趾宽度Z ，脚趾指尖与芯片中心的距离D ，引脚间距P ，如下图：焊盘尺寸及位置计算：X=W+48S=D+24 Y=P/2+1，当P<=26mil 时 Y=Z+8，当P>26mil 时b ）silkscreen丝印框与引脚内边间距>=10mil ，线宽6mil ，矩形即可。
对于sop 等两侧引脚的封装，长度边界取IC 的非引脚边界即可。
丝印框内靠近第一脚打点标记，丝印框外，第一脚附近打点标记，打点线宽视元件大小而定，合适即可。
对于QFP 和BGA 封装（引脚在芯片底部的封装），一般在丝印框上切角表示第一脚的位置。
c ）place bound该区域是为防止元件重叠而设置的，大小可取元件焊盘外边缘以及元件体外侧+20mil 即可，线宽不用设置，矩形即可。
即，沿元件体以及元件焊盘的外侧画一矩形，然后将矩形的长宽分别+20mil 。
d ）assembly该区域可比silkscreen 小10mil ，线宽不用设置，矩形即可。
对于外形不规则的器件，assembly 指的是器件体的区域（一般也是矩形），切不可粗略的以一个几乎覆盖整个封装区域的矩形代替。
PS ：对于比较确定的封装类型，可应用LP Wizard 来计算详细的焊盘尺寸和位置，再得到焊盘尺寸和位置的同时还会得到silkscreen 和place bound 的相关数据，对于后两个数据，可以采纳，也可以不采纳。
2、通孔ICa）焊盘对于通孔元件，需要设置常规焊盘，热焊盘，阻焊盘，最好把begin层，internal层，bottom 层都设置好上述三种焊盘。
因为顶层和底层也可能是阴片，也可能被作为内层使用。
通孔直径：比针脚直径大8-20mil，通常可取10mil。
常规焊盘直径：一般要求常规焊盘宽度不得小于10mil，通常可取比通孔直径大20mil （此时常规焊盘的大小正好和花焊盘的内径相同）。
Cadence-Allegro元件封装制作流程(含实例)作为像样的PCB设计工程师，掌握元件封装制作技术是必不可少的。
无论是设计单个原型板，还是大型生产，都需要元件封装制作的支持。
在本文中，我们将讨论如何利用Cadence Allegro软件创建元件封装。
前置准备在开始之前，您需要准备以下工具：•Allegro PCB Editor软件•Allegro Package Designer软件•Allegro PCB Librarian软件步骤1：封装类型的选择在您开始之前，您需要知道您要安装哪种类型的元件封装。
有很多种封装的类型可供选择，比如QFN、BGA、QFP等等。
您需要从电路板制造商那里获得支持的封装列表，然后在 Allegro软件上选择适合的封装类型。
步骤2：选择元件的封装在 Allegro Package Designer软件中，选择合适的封装并创建新的封装。
大多数元件都具备标准封装。
如果您找不到适合的封装，则需要创建自定义封装。
步骤3：创建代码创建新的封装时， Package Designer将请您输入代码。
对于每个封装，您需要一个唯一的代码。
这将帮助您与其他元件区分开来。
步骤4：指定元件尺寸和引脚设置为了在 Allegro软件中创建元件封装，您需要指定元件尺寸和引脚设置。
对于每个引脚，您需要指定位置和大小。
所有引脚应按照相同的方式进行布置。
步骤5：元件安装方向元件安装方向是指元件在电路板上应放置的方向。
在 Allegro PCB Editor 软件中，您需要指定元件的顶部和底部。
您需要决定哪一侧是底部以及元件应放置的方向。
在本文中，我们将采用一个实例来说明如何创建一个新的元件封装。
实例：创建一个新的MCU元件封装MCU芯片有各种各样的封装类型。
我们选择TSOP28封装类型作为本实例的示范。
步骤1：打开 Allegro Package Designer打开 Allegro Package Designer软件，并选择新建TSOP28封装。
