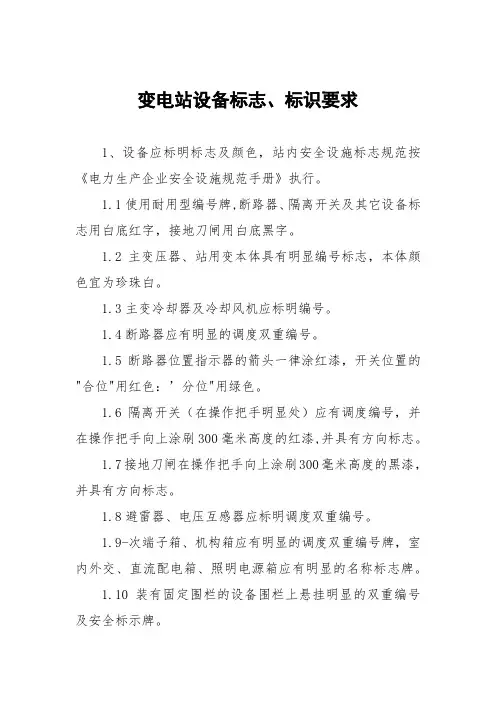

变电站设备标志、标识要求1、设备应标明标志及颜色，站内安全设施标志规范按《电力生产企业安全设施规范手册》执行。
1.1使用耐用型编号牌,断路器、隔离开关及其它设备标志用白底红字，接地刀闸用白底黑字。
1.2主变压器、站用变本体具有明显编号标志，本体颜色宜为珍珠白。
1.3主变冷却器及冷却风机应标明编号。
1.4断路器应有明显的调度双重编号。
1.5断路器位置指示器的箭头一律涂红漆，开关位置的"合位"用红色：’分位"用绿色。
1.6隔离开关（在操作把手明显处）应有调度编号，并在操作把手向上涂刷300毫米高度的红漆,并具有方向标志。
1.7接地刀闸在操作把手向上涂刷300毫米高度的黑漆，并具有方向标志。
1.8避雷器、电压互感器应标明调度双重编号。
1.9-次端子箱、机构箱应有明显的调度双重编号牌，室内外交、直流配电箱、照明电源箱应有明显的名称标志牌。
1.10装有固定围栏的设备围栏上悬挂明显的双重编号及安全标示牌。
1.11电力电缆的端头应标明相位。
1.12独立避雷针应有编号。
1.13室外高压母线两端具有明显的调度双重编号及相位标志。
1.14配电盘上负荷开关底部应标有馈线名称。
1.15配电盘正、反面顶部应有运行编号及名称（控制盘写电压等级），1.16控制盘和配电盘上的模拟线应按电压等级涂不同颜色。
电压由高低应按朱红、鲜黄、绛红、深蓝顺序（110kV、35kV、10kV、6kV）1.17各种表计、压板和按钮、切换开关等，应在标签框内标明名称。
交、直流保险还应标明回路名称、规格、容量。
1.18控制盘、保护盘、背面元件应有元件编号及与图纸对应的名称。
交直流盘后刀闸及保险应有编号及名称。
1.19二次电缆应有编号牌，编号牌应包括与图纸对应的编号名称，规范及电缆走向，电缆夹层内电缆引下处应标明屏柜编号。
1.20变电站同一类设备相序标志位置应统。
1.21爬梯遮栏:禁止攀登的架构爬梯上，其下边缘距地面大于等于1500毫米，框架与钢网应焊接牢固，防护门框应涂红漆。
附件：齐鲁石化变电所（站）规范化建设标准1．变电所（站）建筑物1.1 门（1）变电站大门上应有不锈钢材料制作并带有中国石化公司标志的站名牌。
大门使用门栓挂锁。
（2）配电室一般情况应设2个甲级防火门（一大一小）并向外开启。
（3）所有门应安装高度为0.5米防小动物板。
防小动物板为塑料、金属或木板制作，安装方式为插入式，防小动物板上部刷防止绊跤线标志。
（4）所有门（含防小动物板）关上后缝隙不大于0.5cm。
图1-1 配电室防火门及防小动物板（5）站名牌规格：600×450mm，不锈钢板制作，并带有中国石化公司标志。
底色：不锈钢本色，黑色宋体字，站名字号300号，“中国石化标志”高度180mm，“齐鲁石化”字号260号。
图1-2 站名标志牌1.2 门前标志（1）每个配电室的两个主要通道门前地面上应画上禁止阻塞的标志线，防阻塞线外边沿距离门线800mm，禁止阻塞线为黄色，条宽100mm,间隔100mm，倾斜角度为45°。
图1-3 禁止阻塞标志线（2）配电室主要通道门上醒目位置应悬挂（张贴）“禁止烟火”、“未经许可不得入内”、“必须带安全帽”、“注意通风”等安全标志牌并依次排序；侧门应悬挂（张贴）“紧急出口”等安全标志牌。
“注意通风”安全标志牌仅适用于SF6设备配电室和蓄电池室。
图1-4 配电室门前标志牌（3）“禁止烟火”、“未经许可不得入内”、“必须带安全帽”、“注意通风”标志牌规格为200×160mm,。
（4）“紧急出口”尺寸如下：表1-1 “紧急出口”标志牌参数（单位：mm）（5）控制室、保护室、电子室入口门上醒目位置应悬挂“禁止使用无线通讯”标志牌。
图1-5 “禁止使用无线通讯”标志牌1.3 窗户窗户应紧密不留缝隙。
必要时可加装不锈钢网窗、不锈钢防盗窗，不锈钢网孔为(5×5mm) 。
1.4 墙及地面配电室的内墙表面应粉刷白色防水涂料，地面应铺防滑瓷地砖或打平的水泥地。

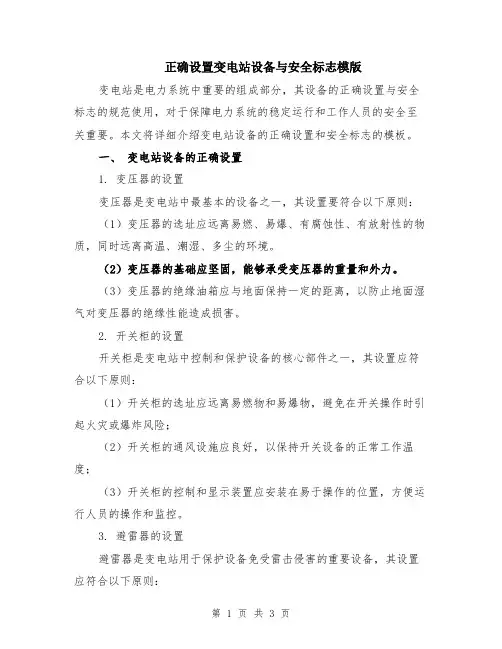

正确设置变电站设备与安全标志模版变电站是电力系统中重要的组成部分，其设备的正确设置与安全标志的规范使用，对于保障电力系统的稳定运行和工作人员的安全至关重要。
本文将详细介绍变电站设备的正确设置和安全标志的模板。
一、变电站设备的正确设置1. 变压器的设置变压器是变电站中最基本的设备之一，其设置要符合以下原则：（1）变压器的选址应远离易燃、易爆、有腐蚀性、有放射性的物质，同时远离高温、潮湿、多尘的环境。
（2）变压器的基础应坚固，能够承受变压器的重量和外力。
（3）变压器的绝缘油箱应与地面保持一定的距离，以防止地面湿气对变压器的绝缘性能造成损害。
2. 开关柜的设置开关柜是变电站中控制和保护设备的核心部件之一，其设置应符合以下原则：（1）开关柜的选址应远离易燃物和易爆物，避免在开关操作时引起火灾或爆炸风险；（2）开关柜的通风设施应良好，以保持开关设备的正常工作温度；（3）开关柜的控制和显示装置应安装在易于操作的位置，方便运行人员的操作和监控。
3. 避雷器的设置避雷器是变电站用于保护设备免受雷击侵害的重要设备，其设置应符合以下原则：（1）避雷器应安装在设备感应最大的地方，以最大程度地减小设备被雷击的风险；（2）避雷器应安装牢固，能够承受大风和雷击带来的冲击力；（3）避雷器的接地电阻应符合规定要求，以提供良好的接地保护作用。
二、安全标志的模板1. 安全警告标志的模板安全警告标志用于提醒工作人员注意可能存在的危险，其模板如下：（1）标志型号：SA001（2）标志内容：注意高压！禁止接近！（3）标志颜色：黄底黑字2. 安全指示标志的模板安全指示标志用于指示特定的安全操作程序或注意事项，其模板如下：（1）标志型号：SA002（2）标志内容：禁止触摸！带电作业中！（3）标志颜色：蓝底白字3. 安全禁止标志的模板安全禁止标志用于禁止某些危险行为或限制进入某些区域，其模板如下：（1）标志型号：SA003（2）标志内容：禁止通行！高压区域！（3）标志颜色：红底白字4. 安全指引标志的模板安全指引标志用于指导工作人员正确的操作方法或显示设备的功能，其模板如下：（1）标志型号：SA004（2）标志内容：压降开关！正确操作流程（3）标志颜色：绿底白字总结：变电站设备的正确设置和安全标志的规范使用对于保障电力系统的稳定运行和工作人员的安全非常重要。

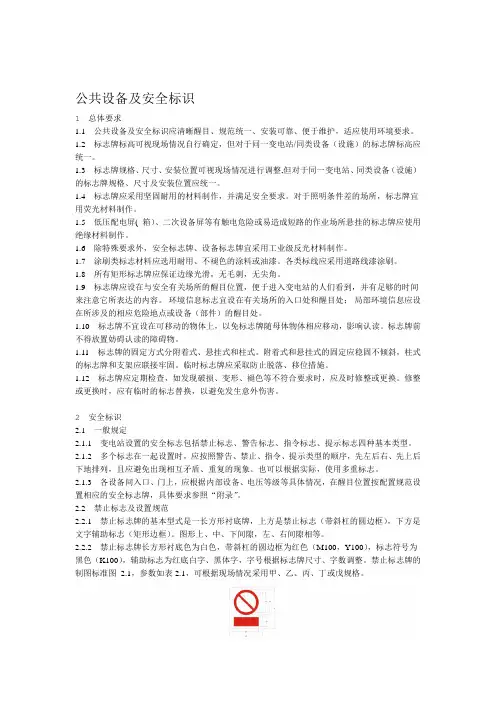

公共设备及安全标识1 总体要求1.1 公共设备及安全标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。
1.2 标志牌标高可视现场情况自行确定，但对于同一变电站/同类设备（设施）的标志牌标高应统一。
1.3 标志牌规格、尺寸、安装位置可视现场情况进行调整,但对于同一变电站、同类设备（设施）的标志牌规格、尺寸及安装位置应统一。
1.4 标志牌应采用坚固耐用的材料制作，并满足安全要求。
对于照明条件差的场所，标志牌宜用荧光材料制作。
1.5 低压配电屏( 箱）、二次设备屏等有触电危险或易造成短路的作业场所悬挂的标志牌应使用绝缘材料制作。
1.6 除特殊要求外，安全标志牌、设备标志牌宜采用工业级反光材料制作。
1.7 涂刷类标志材料应选用耐用、不褪色的涂料或油漆。
各类标线应采用道路线漆涂刷。
1.8 所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。
1.9 标志牌应设在与安全有关场所的醒目位置，便于进入变电站的人们看到，并有足够的时间来注意它所表达的内容。
环境信息标志宜设在有关场所的入口处和醒目处；局部环境信息应设在所涉及的相应危险地点或设备（部件）的醒目处。
1.10 标志牌不宜设在可移动的物体上，以免标志牌随母体物体相应移动，影响认读。
标志牌前不得放置妨碍认读的障碍物。
1.11 标志牌的固定方式分附着式、悬挂式和柱式。
附着式和悬挂式的固定应稳固不倾斜，柱式的标志牌和支架应联接牢固。
临时标志牌应采取防止脱落、移位措施。
1.12 标志牌应定期检查，如发现破损、变形、褪色等不符合要求时，应及时修整或更换。
修整或更换时，应有临时的标志替换，以避免发生意外伤害。
2 安全标识2.1 一般规定2.1.1 变电站设置的安全标志包括禁止标志、警告标志、指令标志、提示标志四种基本类型。
2.1.2 多个标志在一起设置时，应按照警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列，且应避免出现相互矛盾、重复的现象。
也可以根据实际，使用多重标志。

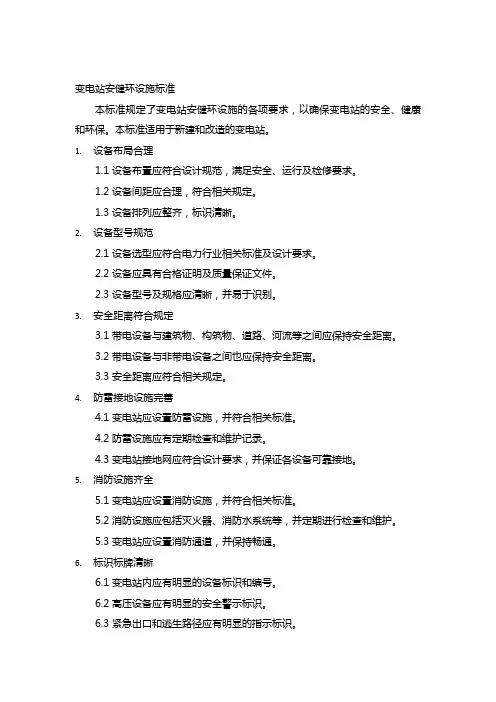

变电站安健环设施标准本标准规定了变电站安健环设施的各项要求，以确保变电站的安全、健康和环保。
本标准适用于新建和改造的变电站。
1.设备布局合理1.1 设备布置应符合设计规范，满足安全、运行及检修要求。
1.2 设备间距应合理，符合相关规定。
1.3 设备排列应整齐，标识清晰。
2.设备型号规范2.1 设备选型应符合电力行业相关标准及设计要求。
2.2 设备应具有合格证明及质量保证文件。
2.3 设备型号及规格应清晰，并易于识别。
3.安全距离符合规定3.1 带电设备与建筑物、构筑物、道路、河流等之间应保持安全距离。
3.2 带电设备与非带电设备之间也应保持安全距离。
3.3 安全距离应符合相关规定。
4.防雷接地设施完善4.1 变电站应设置防雷设施，并符合相关标准。
4.2 防雷设施应有定期检查和维护记录。
4.3 变电站接地网应符合设计要求，并保证各设备可靠接地。
5.消防设施齐全5.1 变电站应设置消防设施，并符合相关标准。
5.2 消防设施应包括灭火器、消防水系统等，并定期进行检查和维护。
5.3 变电站应设置消防通道，并保持畅通。
6.标识标牌清晰6.1 变电站内应有明显的设备标识和编号。
6.2 高压设备应有明显的安全警示标识。
6.3 紧急出口和逃生路径应有明显的指示标识。
7.作业环境良好7.1 变电站应有整洁、明亮的工作环境。
7.2 变电站内应有合适的通风设施，以保证设备正常运行和工作人员的安全。
7.3 变电站内温度、湿度等环境参数应符合相关规定。
8.安全防护设施有效8.1 高压设备应配置有效的安全防护设施，如绝缘挡板、绝缘套等。
8.2 变电站应有安全围栏、警戒线等安全设施，并定期进行检查和维护。
8.3 高空作业应配置安全带、脚手架等必要的安全设施。
9.报警装置可靠9.1 变电站的监控系统应配置可靠的报警装置，对异常情况及时进行报警。
9.2 报警装置应有明确的声音和灯光提示，以保证工作人员及时发现和处理问题。

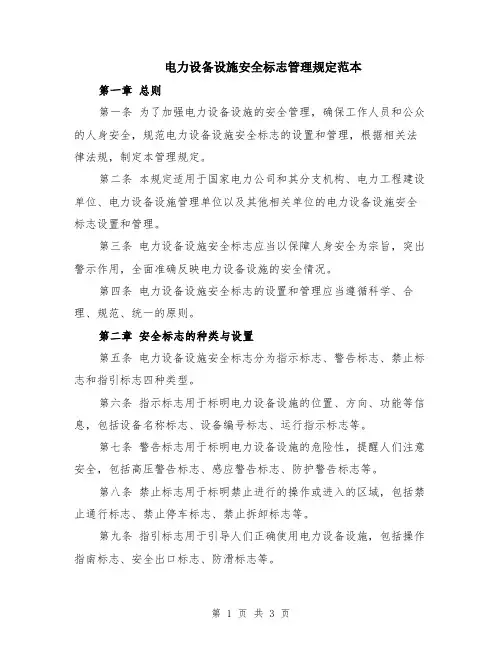

电力设备设施安全标志管理规定范本第一章总则第一条为了加强电力设备设施的安全管理，确保工作人员和公众的人身安全，规范电力设备设施安全标志的设置和管理，根据相关法律法规，制定本管理规定。
第二条本规定适用于国家电力公司和其分支机构、电力工程建设单位、电力设备设施管理单位以及其他相关单位的电力设备设施安全标志设置和管理。
第三条电力设备设施安全标志应当以保障人身安全为宗旨，突出警示作用，全面准确反映电力设备设施的安全情况。
第四条电力设备设施安全标志的设置和管理应当遵循科学、合理、规范、统一的原则。
第二章安全标志的种类与设置第五条电力设备设施安全标志分为指示标志、警告标志、禁止标志和指引标志四种类型。
第六条指示标志用于标明电力设备设施的位置、方向、功能等信息，包括设备名称标志、设备编号标志、运行指示标志等。
第七条警告标志用于标明电力设备设施的危险性，提醒人们注意安全，包括高压警告标志、感应警告标志、防护警告标志等。
第八条禁止标志用于标明禁止进行的操作或进入的区域，包括禁止通行标志、禁止停车标志、禁止拆卸标志等。
第九条指引标志用于引导人们正确使用电力设备设施，包括操作指南标志、安全出口标志、防滑标志等。
第十条电力设备设施安全标志应当根据实际情况和需要进行设置，并采用明显的标识、清晰的文字和图形。
第三章安全标志的管理与维护第十一条电力设备设施安全标志的设置应当专人负责，确保位置准确、标志醒目。
第十二条电力设备设施安全标志的图形和文字应当按照国家标准和规范进行设计和绘制，确保清晰可辨认。
第十三条电力设备设施安全标志应当定期进行检查和维护，确保标志无损坏、无污损、不脱落。
第十四条发现电力设备设施安全标志损坏、污损、脱落等情况时，应当及时修复和更换，确保标志的有效性和正确性。
第十五条电力设备设施安全标志的设置和管理应当遵循相应的法律法规和标准要求，对违反管理规定的单位和个人，相关部门应当依法给予处罚。
第四章普及宣传与培训第十六条国家电力公司和其他相关单位应当加强对电力设备设施安全标志的普及宣传工作，提高人们的安全意识和防范意识。

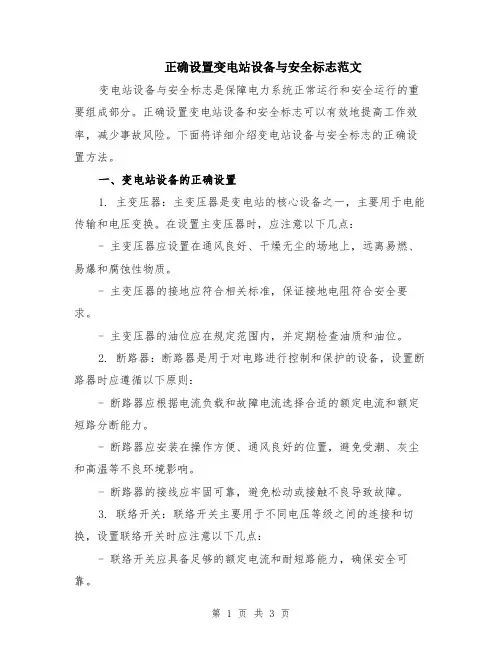

正确设置变电站设备与安全标志范文变电站设备与安全标志是保障电力系统正常运行和安全运行的重要组成部分。
正确设置变电站设备和安全标志可以有效地提高工作效率，减少事故风险。
下面将详细介绍变电站设备与安全标志的正确设置方法。
一、变电站设备的正确设置1. 主变压器：主变压器是变电站的核心设备之一，主要用于电能传输和电压变换。
在设置主变压器时，应注意以下几点：- 主变压器应设置在通风良好、干燥无尘的场地上，远离易燃、易爆和腐蚀性物质。
- 主变压器的接地应符合相关标准，保证接地电阻符合安全要求。
- 主变压器的油位应在规定范围内，并定期检查油质和油位。
2. 断路器：断路器是用于对电路进行控制和保护的设备，设置断路器时应遵循以下原则：- 断路器应根据电流负载和故障电流选择合适的额定电流和额定短路分断能力。
- 断路器应安装在操作方便、通风良好的位置，避免受潮、灰尘和高温等不良环境影响。
- 断路器的接线应牢固可靠，避免松动或接触不良导致故障。
3. 联络开关：联络开关主要用于不同电压等级之间的连接和切换，设置联络开关时应注意以下几点：- 联络开关应具备足够的额定电流和耐短路能力，确保安全可靠。
- 联络开关应安装在操作方便、防尘防潮的位置，避免接触液体和腐蚀性物质。
- 联络开关的接线应牢固可靠，避免接触不良或松动导致的故障。
4. 电压互感器和电流互感器：电压互感器和电流互感器用于测量变电站内的电压和电流，设置时需要注意以下几点：- 互感器应选择合适的额定电流和额定负载，确保测量结果准确可靠。
- 互感器应安装在电流和电压稳定的环境中，避免受到干扰影响测量精度。
- 互感器的接线应牢固可靠，避免接触不良导致测量误差。
二、安全标志的正确设置1. 安全警示标志：安全警示标志用于提醒人员注意安全事项，设置时应遵循以下原则：- 安全警示标志应明确、简洁，并符合相关标准和规定。
- 安全警示标志应设置在容易被注意到的位置，以便提醒人员注意安全。

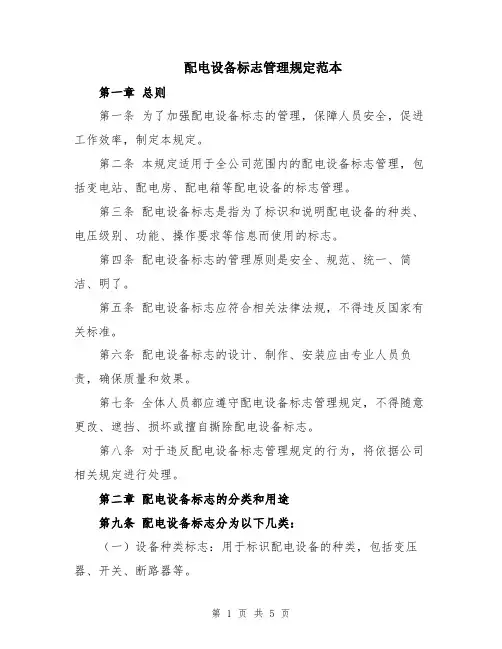

配电设备标志管理规定范本第一章总则第一条为了加强配电设备标志的管理，保障人员安全，促进工作效率，制定本规定。
第二条本规定适用于全公司范围内的配电设备标志管理，包括变电站、配电房、配电箱等配电设备的标志管理。
第三条配电设备标志是指为了标识和说明配电设备的种类、电压级别、功能、操作要求等信息而使用的标志。
第四条配电设备标志的管理原则是安全、规范、统一、简洁、明了。
第五条配电设备标志应符合相关法律法规，不得违反国家有关标准。
第六条配电设备标志的设计、制作、安装应由专业人员负责，确保质量和效果。
第七条全体人员都应遵守配电设备标志管理规定，不得随意更改、遮挡、损坏或擅自撕除配电设备标志。
第八条对于违反配电设备标志管理规定的行为，将依据公司相关规定进行处理。
第二章配电设备标志的分类和用途第九条配电设备标志分为以下几类：（一）设备种类标志：用于标识配电设备的种类，包括变压器、开关、断路器等。
（二）电压级别标志：用于标明配电设备的电压级别，包括低压、中压、高压等。
（三）功能标志：用于标示配电设备的功能，例如接地、断路、分段等。
（四）操作要求标志：用于标明配电设备的操作要求，例如禁止操作、注意安全等。
第十条配电设备标志的用途主要有以下几个方面：（一）帮助人员了解配电设备的种类和功能，正确判断和操作。
（二）提醒人员注意配电设备的电压级别，加强电气安全意识。
（三）明确配电设备的操作要求，减少操作错误和事故发生。
第三章配电设备标志的设计和制作第十一条配电设备标志的设计和制作应符合以下要求：（一）明确、简洁、易懂：标志图片简洁明了，文字准确明晰。
（二）色彩协调：使用配电设备安全颜色标准，突出警示作用。
（三）耐久：使用防水、耐候、耐高温材料制作，确保长期使用不脱落。
（四）固定牢靠：采用合适的固定方式，确保标志不易松动或脱落。
第十二条配电设备标志应包括以下内容：（一）设备种类标志：标明配电设备的种类，例如“变压器”、“开关”等。

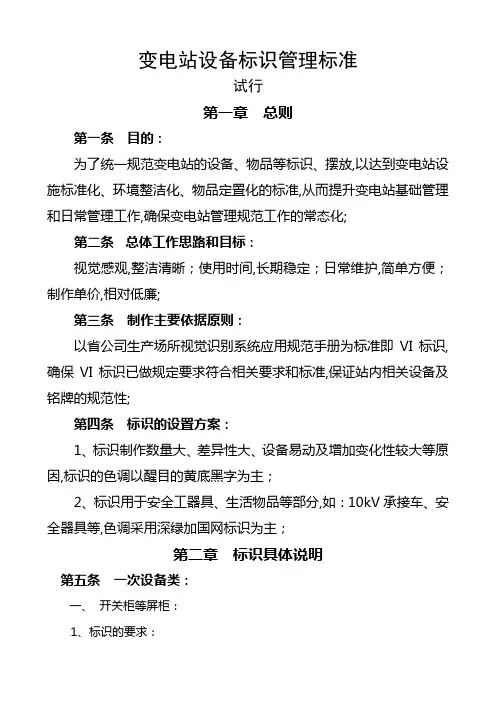

变电站设备标识管理标准试行第一章总则第一条目的：为了统一规范变电站的设备、物品等标识、摆放,以达到变电站设施标准化、环境整洁化、物品定置化的标准,从而提升变电站基础管理和日常管理工作,确保变电站管理规范工作的常态化;第二条总体工作思路和目标：视觉感观,整洁清晰；使用时间,长期稳定；日常维护,简单方便；制作单价,相对低廉;第三条制作主要依据原则：以省公司生产场所视觉识别系统应用规范手册为标准即VI标识,确保VI标识已做规定要求符合相关要求和标准,保证站内相关设备及铭牌的规范性;第四条标识的设置方案：1、标识制作数量大、差异性大、设备易动及增加变化性较大等原因,标识的色调以醒目的黄底黑字为主；2、标识用于安全工器具、生活物品等部分,如：10kV承接车、安全器具等,色调采用深绿加国网标识为主；第二章标识具体说明第五条一次设备类：一、开关柜等屏柜：1、标识的要求：1标签纸：1.2cm；2字体：宋体；3字号：四号；4颜色：黄底黑字；5位置：a、若压板、指示灯有专用的标签定位槽时,标识应贴在定位槽内；b、若压板、指示灯缺少专用的标签定位槽时,标识应贴在指示灯与压板下方2cm；c、若kk把手标识粘贴位置,应与原指示的位置一致；d、五防锁标准命名：××开关五防锁；无需使用双重名称e、若五防锁具、带电显示器等,标识应贴在原物体下方的2cm;若原有专用的标签定位槽时,标识应贴在定位槽内;见图一、二图一：开关柜保护压板和切换开关标准标识图二：站用电源切换标准标识二、运行、检修设备的标示牌：1、标示牌摆放位置：1标识的要求：运行设备应贴统一标准的“运行中”标示牌；检修设备应贴统一标准的“在此工作”标示牌；停役设备应贴统一标准的“已停运”标示牌；备用设备应贴统一标准的“备用中”标示牌;2摆放位置：标示牌底面距地面1.5米;见图三、四图三：运行屏柜“运行中”标准标识图四：检修屏柜“检修设备”标准标识第六条二次设备类：一、保护装置及其保护压板｛保护室或主控室内各类屏柜｝：1、保护室或主控室内各类屏柜前后屏楣标准命名：如×J ××kV××线路××微机保护屏,具体包括以下几个内容;见图五、六1屏柜编号：是按巡视路线进行编号一般原则：从保护室前门进入,面对保护屏从左向右；2电压等级；3设备双重名称；4保护装置型号；图五：保护装置命名标准标识图六：测控装置命名标准标识2、保护压板标识的基本原则：1出口压板：红底黑字；2功能压板：黄底黑字；3备用压板：白底黑字；4常投压板：在压板右上角均粘贴红色小圆点,便于运行人员对压板的漏投、误投及变化情况直观、醒目;5保护屏分隔线的要求：a、对于只有一套保护,不同层压板之间使用红线区分,红线分隔线需到头;b、对于同屏多套保护,不同套保护之间采用红线分割线需到头,同套保护不同层压板之间使用红线区分,红线分隔线不到头;以最左、最右侧压板为界6保护压板的设备名称标识的要求：a、对于只有一套或同行二套保护,设备名称贴在左侧；b、对于同列二套保护,设备名称贴在左、右侧；7压板摆放标准：a、正常投入压板：此压板应与连接端子接触良好；b、退出运行压板：此压板应与连接端子至45度角,且压板放置在连接端子的左侧；c、备用压板：取下该压板连接片除部分压板连片无法取下外;见图七、八3、标识的要求：1字体：宋体；2字号：以四号为准,进行逐步缩放；3红圆点：直径0.8cm,与压板上端平行；4分隔线：0.5cm,用红线区分；5位置：a、若有专用的标签定位槽的,标识应贴在定位槽内；b、若缺少专用的标签定位槽的,标识应贴在指示灯与压板下方2cm;见图九、十图七：退出运行保护压板标准摆放图八：备用保护压板标准摆放图九：一套保护装置的压板标准标识图十：多套保护装置的压板标准标识二、保护装置或站用变等设备的操作说明：1、操作说明的基本原则：以简单、扼要的操作步骤为主;1保护装置操作说明基本要求：A、面板信息说明：如面板上指示灯、各按钮以及异常、故障信息中的英文等内容；B、装置操作步骤说明：如查看跳闸报告、打印定值、修改装置时间、装置异常处理方法等内容；见图十一、十二图十一：保护装置面板信息标准说明图十二：保护装置操作步骤标准说明2保护定值区的操作说明：针对带旁路开关的保护装置A、对于一般开关操作说明：应使用表格加以区分,并清楚描述各定值区对应的运行方式；B、对于旁路开关的操作说明：应使用表格加以区分,并写明被代线路的双重名称及各定值区对应的运行方式;见图十三、十四图十三：一般开关保护定值区标准说明图十四：旁路开关保护定值标准说明3站用变或充电装置等操作说明基本要求：A、正常运行方式；B、注意事项及异常处理；C、切换操作步骤；2、标识的要求：1字体：宋体；2字号：A、标题：二号加粗；B、正文：以四号为准,进行逐步缩放；3纸张大小：以A5为准,进行逐步缩放；纵向；过塑；4位置：标识贴在屏柜门边靠左侧,竖贴;见图十五、十六图十五：同屏多套保护操作说明标准标识图十六：同屏单套保护屏操作说明标准标识三、空开或接触器：1、普通空开或接触器标识的要求：1字体：宋体；2字号：以四号为准,进行逐步缩放；3颜色：a、事故照明空开：红底黑字；b、一般空开：黄底黑字；c、接触器：黄底黑字；d、备用空开：白底黑字；4位置：标识粘贴应因地制宜,原则不应贴在开关按钮上;见图十七、十八图十七：事故照明开关标准标识图十八：一般照明开关标准标识2、直流屏空开：1字体：宋体；2字号：以四号为准,进行逐步缩放；3颜色：a、一般直流空开正常拉合,不需要退出保护装置压板：黄底黑字；b、特殊直流空开｛查找直流失地拉合空开时,需要退出相关保护装置压板的直流空开如保护电源｝：红底黑字；且在空开上方标识“注意、拉合空开前应退出相应保护压板”内容;C、备用空开：白底黑字；4位置：a、若原有标签位置的,标识应贴在原有标识位置；b、若缺少标签位置的,标识应贴在空开下部同一水平线下2cm;见图十九、二十图十九：一般直流空开标准标识图二十：特殊直流空开标准标识。

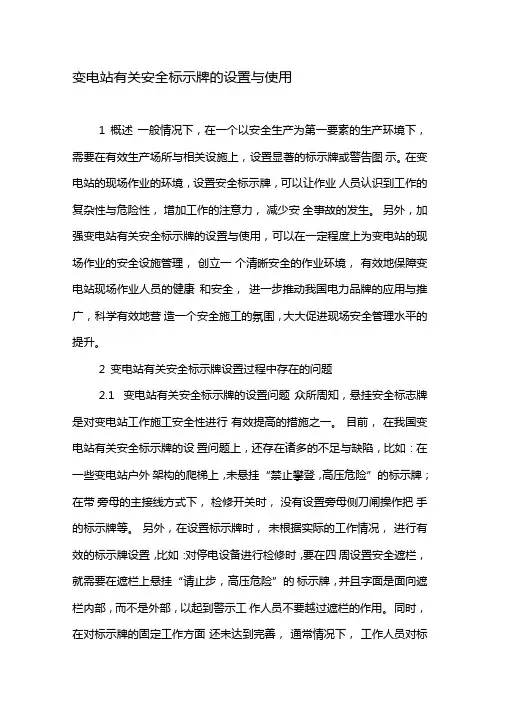

变电站有关安全标示牌的设置与使用1概述一般情况下，在一个以安全生产为第一要素的生产环境下，需要在有效生产场所与相关设施上，设置显著的标示牌或警告图示。
在变电站的现场作业的环境，设置安全标示牌，可以让作业人员认识到工作的复杂性与危险性，增加工作的注意力，减少安全事故的发生。
另外，加强变电站有关安全标示牌的设置与使用，可以在一定程度上为变电站的现场作业的安全设施管理，创立一个清晰安全的作业环境，有效地保障变电站现场作业人员的健康和安全，进一步推动我国电力品牌的应用与推广，科学有效地营造一个安全施工的氛围，大大促进现场安全管理水平的提升。
2变电站有关安全标示牌设置过程中存在的问题2.1变电站有关安全标示牌的设置问题众所周知，悬挂安全标志牌是对变电站工作施工安全性进行有效提高的措施之一。
目前，在我国变电站有关安全标示牌的设置问题上，还存在诸多的不足与缺陷，比如：在一些变电站户外架构的爬梯上，未悬挂“禁止攀登，高压危险”的标示牌；在带旁母的主接线方式下，检修开关时，没有设置旁母侧刀闸操作把手的标示牌等。
另外，在设置标示牌时，未根据实际的工作情况，进行有效的标示牌设置，比如：对停电设备进行检修时，要在四周设置安全遮栏，就需要在遮栏上悬挂“请止步，高压危险”的标示牌，并且字面是面向遮栏内部，而不是外部，以起到警示工作人员不要越过遮栏的作用。
同时，在对标示牌的固定工作方面还未达到完善，通常情况下，工作人员对标示牌只是简单的打孔系绳，再悬挂在装置的地点或者一个固定物上，这样会导致标志牌在外力的作用下很容易脱落，给现场的作业人员带来安全隐患，增加了作业环境不安全的影响因素。
2.2变电站相关人员的自身素质的问题很大程度上，变电站相关人员的自身素质会直接影响变电站安全问题的出现。
对于变电站有关安全标示牌的问题上，要再次强调个人综合素质的培养。
个人是组成集体的基本单位，在每一个单位中个人有自己明确的工作职能与工作性质，众所周知，个人自觉性的注重和培养比被动的接受更加具有实际的价值。

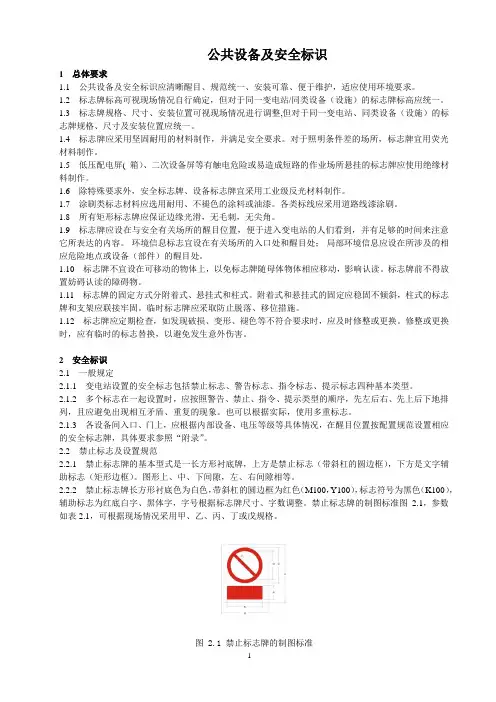

公共设备及安全标识1 总体要求1.1 公共设备及安全标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。
1.2 标志牌标高可视现场情况自行确定，但对于同一变电站/同类设备（设施）的标志牌标高应统一。
1.3 标志牌规格、尺寸、安装位置可视现场情况进行调整,但对于同一变电站、同类设备（设施）的标志牌规格、尺寸及安装位置应统一。
1.4 标志牌应采用坚固耐用的材料制作，并满足安全要求。
对于照明条件差的场所，标志牌宜用荧光材料制作。
1.5 低压配电屏( 箱）、二次设备屏等有触电危险或易造成短路的作业场所悬挂的标志牌应使用绝缘材料制作。
1.6 除特殊要求外，安全标志牌、设备标志牌宜采用工业级反光材料制作。
1.7 涂刷类标志材料应选用耐用、不褪色的涂料或油漆。
各类标线应采用道路线漆涂刷。
1.8 所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。
1.9 标志牌应设在与安全有关场所的醒目位置，便于进入变电站的人们看到，并有足够的时间来注意它所表达的内容。
环境信息标志宜设在有关场所的入口处和醒目处；局部环境信息应设在所涉及的相应危险地点或设备（部件）的醒目处。
1.10 标志牌不宜设在可移动的物体上，以免标志牌随母体物体相应移动，影响认读。
标志牌前不得放置妨碍认读的障碍物。
1.11 标志牌的固定方式分附着式、悬挂式和柱式。
附着式和悬挂式的固定应稳固不倾斜，柱式的标志牌和支架应联接牢固。
临时标志牌应采取防止脱落、移位措施。
1.12 标志牌应定期检查，如发现破损、变形、褪色等不符合要求时，应及时修整或更换。
修整或更换时，应有临时的标志替换，以避免发生意外伤害。
2 安全标识2.1 一般规定2.1.1 变电站设置的安全标志包括禁止标志、警告标志、指令标志、提示标志四种基本类型。
2.1.2 多个标志在一起设置时，应按照警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列，且应避免出现相互矛盾、重复的现象。
也可以根据实际，使用多重标志。
2.1.3 各设备间入口、门上，应根据内部设备、电压等级等具体情况，在醒目位置按配置规范设置相应的安全标志牌，具体要求参照“附录”。
2.2 禁止标志及设置规范2.2.1 禁止标志牌的基本型式是一长方形衬底牌，上方是禁止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
2.2.2 禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色（M100，Y100），标志符号为黑色（K100），辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整。
禁止标志牌的制图标准图2.1，参数如表2.1，可根据现场情况采用甲、乙、丙、丁或戊规格。
图 2.1 禁止标志牌的制图标准2.2.3 常用禁止标志及设置规范置室、变压器室、配电装置室、电缆室（夹层、2.3 警告标志及设置规范2.3.1 警告标志牌的基本型式是一长方形衬底牌，上方是警告标志（正三角形边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
2.3.2 警告标志牌长方形衬底色为白色，正三角形边框底色为黄色（Y100），边框及标志符号为黑色（K100），辅助标志为白底黑字、黑体字，字号根据标志牌尺寸、字数调整。
警告标志牌的制图标准如图2.2，参数如表2.2，可根据现场情况采用甲、乙、丙或丁规格。
图 2.2警告标志牌的制图标准表2.2 警告标志牌的制图参数单位：mm2.3.3 常用警告标志及设置规范图形标识示例装置室、蓄电池室、电缆室（夹层、竖井）2.4 指令标志及设置规范2.4.1 指令标志牌的基本型式是一长方形衬底牌，上方是指令标志（圆形边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
2.4.2 指令标志牌长方形衬底色为白色，圆形边框底色为蓝色（C100），标志符号为白色，辅助标志为蓝底白字、黑体字，字号根据标志牌尺寸、字数调整。
指令标志牌的制图标准如图2.3 ，参数如表2.3 ，可根据现场情况采用甲、乙、丙或丁规格。
图2.3指令标志牌的制图标准图形标识示例3 道路交通标识3.1 变电站设置限制高度、速度等禁令标志，基本型式一般为圆形，白底，红圈，黑图案。
3.2 限制高度标识3.2.1 限制高度标志表示禁止装载高度超过标志所示数值的车辆通行。
3.2.2 变电站入口处、不同电压等级设备区入口处等最大容许高度受限制的地方应设置限制高度标志牌（装置）。
3.2.3 限制高度标志牌的基本形状为圆形，白底，红圈，黑图案。
图3.1表示装载高度超过 3.5m 的车辆禁止进入。
图 3.1 限制高度标志牌图例3.3 限制速度标识3.3.1 限制速度标志表示该标志至前方解除限制速度标志的路段内，机动车行驶速度（单位为 km/h ）不准超过标志所示数值。
3.3.2 放在进站须知标示标志牌上。
3.3.3 限制速度标志牌的基本形状为圆形，白底，红圈，黑图案。
图3.2表示限制速度为5km/h。
图 3.2限制速度标志牌图例3.3.4 变电站限制高度、速度等禁令标志的基本型式一般为圆形，白底，红圈，黑图案。
圆形标志牌的制图标准如图3.1，制图参数如表3.3。
图 3.3 交通禁令标志牌的制图标准4 消防安全标识4.1 应在变电站的主控制室、继电器室、通信室、自动装置室、变压器室、配电装置室、电缆隧道等重点防火部位入口处以及储存易燃易爆物品仓库门口处合理配置灭火器等消防器材，在火灾易发生部位设置火灾探测和自动报警装置。
4.2 消防安全标志表明下列内容的位置和性质：4.2.1 火灾报警和手动控制装置；4.2.2 火灾时疏散途径；4.2.3 灭火设备；4.2.4 具有火灾、爆炸危险的地方或物质。
4.3 消防安全标志按照主题内容与适用范围，分为火灾报警及灭火设备标志、火灾疏散途径标志和方向辅助标志。
图形标识示例悬挂在灭火器、灭火器箱的上方或存放灭火器、火墙，将盖板涂成红色，标明“防火墙”字样，4.5 标志制作规范4.5.1方向辅助标志牌基本型式是一正方形衬底牌和导向箭头图形，标志牌尺寸（边长）一般为250mm或根据现场实际选择，箭头方向可根据现场实际情况选择。
衬底为绿色时指示到紧急出口的方向，衬底为红色时指示灭火设备或报警装置的方向。
4.5.2 组合标志牌基本型式是长方形衬底牌，由图形标志、方向辅助标志和文字辅助标志的组合。
其中，方向辅助标志与有关标志联用，指示被联用标志所表示意义的方向。
衬底为绿色时指示到紧急出口的方向，衬底为红色时指示灭火设备或报警装置的方向。
图例如图4.1，制图参数如表4.1。
图4.1 消防组合标志牌的制图标准5 安全警示线5.1 一般规定5.1.1 安全警示线用于界定和分割危险区域，向人们传递某种注意安全警示线包括禁止阻塞线、减速提示线、安全警戒线、防止踏空线通道边缘警戒线等。
5.1.2 安全警示线一般采用黄色或与对比色（黑色）同时使用。
5.2 禁止阻塞线5.2.1 禁止阻塞线的作用是禁止在相应的设备前（上）停放物体，以免意外发生。
5.2.2 禁止阻塞线采用45 °黄色与黑色相间的等宽条纹，宽度宜为50 ～150mm ，长度不小于禁止阻塞物1.1 倍，宽度不小于禁止阻塞物 1.5 倍。
5.3 减速提示线5.3.1 减速提示线的作用是提醒在变电站内的驾驶人员减速行驶，以保证变电站设备和人员的安全。
5.3.2 减速提示线一般采用45 °黄色与黑色相间的等宽条纹，宽度宜为100 ～200mm。
可采取减速带代替减速提示线。
5.4 安全警戒线5.4.1 安全警戒线的作用是为了提醒在变电站内的人员，避免误碰、误触运行中的控制屏（台）、保护屏、配电屏和高压开关柜等。
5.4.2 安全警戒线采用黄色，宽度宜为50 ～150mm 。
5.5 防止碰头线5.5.1 防止碰头线的作用是提醒人们注意在人行通道上方的障碍物，防止意外发生。
5.5.2 防止碰头线采用45 °黄色与黑色相间的等宽条纹，宽度宜为50 ～150mm 。
5.6 防止绊跤线5.6.1 防止绊跤线的作用是提醒工作人员注意地面上的障碍物，防止意外发生。
5.6.2 防止绊跤线采用45 °黄色与黑色相间的等宽条纹，宽度宜为50～150mm 。
5.7 防止踏空线5.7.1 防止踏空线的作用是提醒工作人员注意通道上的高度落差，避免发生意外。
5.7.2 防止踏空线采用黄色线，宽度为宜为100～150mm 。
图形标识示例6 安全防护设施6.1 一般规定6.1.1 安全防护设施用于防止外因引发的人身伤害，包括安全帽、安全工器具柜、安全工器具试验合格证标志牌、固定防护遮栏、区域隔离遮栏、临时遮栏（围栏）、红布幔、孔洞盖板、爬梯遮栏门、防小动物挡板、防误闭锁解锁钥匙箱等设施和用具。
6.1.2 工作人员进人生产现场，应根据作业环境中所存在的危险因素，穿戴或使用必要的防护用品。
备周围及生产现场平台、人行通道、升降口、，遮栏，并在检修工作结束后将栏杆立即恢复。
应加装警示红灯。
爬梯遮栏门为整体不锈钢或铝合金板门。
7 变电站公共标识7.1 变电站铭牌标识7.1.1 变电站应设置铭牌标识：具有国网标志、电压等级及变电站名称，采用标识与中英文简称组合（横式）。
7.1.2 材质：d=1.2mm法纹拉丝不锈钢板材，经开槽折边。
工艺：化学腐蚀上色。
7.1.3 尺寸：建议600х400х20，可根据实际情况按照比例放大至900х600х20，单位：mm。
7.1.4安装位置：悬挂于变电站主建筑大门外墙面左侧（面向主建筑），下沿距地面1800mm。
7.1.5 变电站铭牌的制图标准及参数如图7.1。
图 7.1 变电站铭牌制图标准7.2 进站须知牌7.2.1 变电站应设置进站须知牌：户外变电站须知牌应具有“进站须知”和安全标志，安全标志从左向右依次为“当心触电”、“严禁烟火”、“未经许可，不得入内”、“限速5公里”、“必须戴安全帽”，安全标志下方标注各电压等级最小安全距离。
户内变电站取消限速标志。
（内容可参见图7.2）7.2.2 材质：应根据当地实际制作条件选定。
7.2.3 尺寸：户外建议1300×800或2000×1000，户内建议1000×700，可根据实际情况选用，单位：mm。
7.2.4 安装位置：户外变电站面向大门安装与变电站进门主通道一侧显眼处，户内变电站主控楼进门显眼处，建议下沿距地面1200mm，设置高度可视具体情况确定。
7.2.5 进站须知牌的制图标准及参数如图7.2。
图7.2进站须知牌制图标准7.3 变电站简介7.3.1 变电站应设置简介牌：应具有国网标志，变电站名称及电压等级。
简介内容应包括变电站地址、投运日期、运维班组及变电站主要一次设备类型、数量及接线方式。
