正确设置变电站设备与安全标志

变电站设备标志、标识要求1、设备应标明标志及颜色，站内安全设施标志规范按《电力生产企业安全设施规范手册》执行。

1.1使用耐用型编号牌,断路器、隔离开关及其它设备标志用白底红字，接地刀闸用白底黑字。

1.2主变压器、站用变本体具有明显编号标志，本体颜色宜为珍珠白。

1.3主变冷却器及冷却风机应标明编号。

1.4断路器应有明显的调度双重编号。

1.5断路器位置指示器的箭头一律涂红漆，开关位置的"合位"用红色：’分位"用绿色。

1.6隔离开关（在操作把手明显处）应有调度编号，并在操作把手向上涂刷300毫米高度的红漆,并具有方向标志。

1.7接地刀闸在操作把手向上涂刷300毫米高度的黑漆，并具有方向标志。

1.8避雷器、电压互感器应标明调度双重编号。

1.9-次端子箱、机构箱应有明显的调度双重编号牌，室内外交、直流配电箱、照明电源箱应有明显的名称标志牌。

1.10装有固定围栏的设备围栏上悬挂明显的双重编号及安全标示牌。

1.11电力电缆的端头应标明相位。

1.12独立避雷针应有编号。

1.13室外高压母线两端具有明显的调度双重编号及相位标志。

1.14配电盘上负荷开关底部应标有馈线名称。

1.15配电盘正、反面顶部应有运行编号及名称（控制盘写电压等级），1.16控制盘和配电盘上的模拟线应按电压等级涂不同颜色。

电压由高低应按朱红、鲜黄、绛红、深蓝顺序（110kV、35kV、10kV、6kV）1.17各种表计、压板和按钮、切换开关等，应在标签框内标明名称。

交、直流保险还应标明回路名称、规格、容量。

1.18控制盘、保护盘、背面元件应有元件编号及与图纸对应的名称。

交直流盘后刀闸及保险应有编号及名称。

1.19二次电缆应有编号牌，编号牌应包括与图纸对应的编号名称，规范及电缆走向，电缆夹层内电缆引下处应标明屏柜编号。

1.20变电站同一类设备相序标志位置应统。

1.21爬梯遮栏:禁止攀登的架构爬梯上，其下边缘距地面大于等于1500毫米，框架与钢网应焊接牢固，防护门框应涂红漆。

附件1国家电网公司常用安全标志及设置规范一、安全标志1. 变电部分表1 常用禁止标志及设置规范序号提醒标志示例名称设置范围和地点备注1-1 禁止吸烟设备区入口、主控制室、继电器室、通信室、自动装置室、变压器室、配电装置室、电缆夹层、隧道入口、危险品存放点等处。

1-2 禁止烟火主控制室、继电器室、蓄电池室、通信室、自动装置室、变压器室、配电装置室、检修、试验工作场所、电缆夹层、隧道入口、危险品存放点等处。

1-3 禁止用水灭火变压器室、配电装置室、继电器室、通信室、自动装置室等处（有隔离油源设施的室内油浸设备除外）。

1-4 禁止跨越不允许跨越的深坑（沟）等危险场所、安全遮栏等处。

1-5 禁止攀登不允许攀爬的危险地点，如有坍塌危险的建筑物、构筑物等处。

—4—1-6 禁止停留对人员有直接危害的场所，如高处作业现场、吊装作业现场等处。

1-7 未经许可不得入内易造成事故或对人员有伤害的场所的入口处，如高压设备室入口、消防泵室、雨淋阀室等处。

1-8 禁止通行有危险的作业区域，如起重、爆破现场，道路施工工地的入口等处。

1-9 禁止堆放消防器材存放处、消防通道、逃生通道及变电站主通道、安全通道等处。

1-10禁止穿化纤服装设备区入口、电气检修试验、焊接及有易燃易爆物质的场所等处。

1-11 禁止使用无线通信继电器室、自动装置室等处。

1-12 禁止合闸有人工作一经合闸即可送电到施工设备的断路器（开关）和隔离开关（刀闸）操作把手上等处。

—5—1-13 禁止合闸线路有人工作线路断路器（开关）和隔离开关（刀闸）把手上。

1-14 禁止分闸接地刀闸与检修设备之间的断路器（开关）操作把手上。

1-15禁止攀登高压危险高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上。

表2 常用警告标志及设置规范序号提醒标志示例名称设置范围和地点备注2-1 注意安全易造成人员伤害的场所及设备等处。

2-2 注意通风SF6 装置室、蓄电池室、电缆夹层、电缆隧道入口等处。

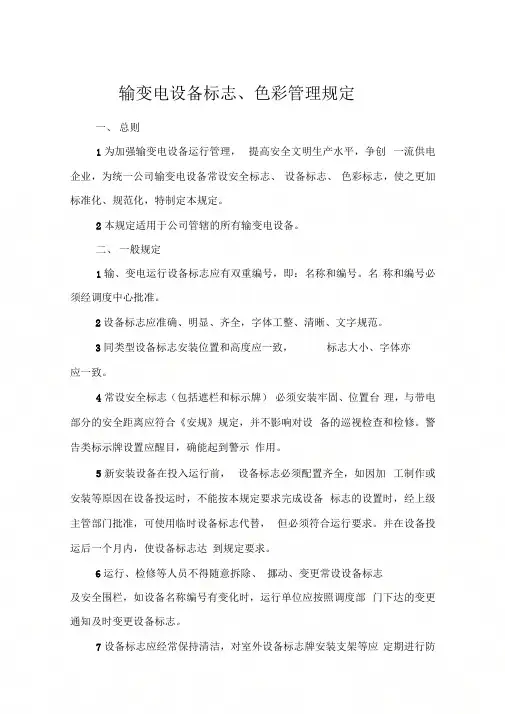

输变电设备标志、色彩管理规定一、总则1为加强输变电设备运行管理，提高安全文明生产水平，争创一流供电企业，为统一公司输变电设备常设安全标志、设备标志、色彩标志，使之更加标准化、规范化，特制定本规定。

2本规定适用于公司管辖的所有输变电设备。

二、一般规定1输、变电运行设备标志应有双重编号，即：名称和编号。

名称和编号必须经调度中心批准。

2设备标志应准确、明显、齐全，字体工整、清晰、文字规范。

3同类型设备标志安装位置和高度应一致，标志大小、字体亦应一致。

4常设安全标志（包括遮栏和标示牌）必须安装牢固、位置合理，与带电部分的安全距离应符合《安规》规定，并不影响对设备的巡视检查和检修。

警告类标示牌设置应醒目，确能起到警示作用。

5新安装设备在投入运行前，设备标志必须配置齐全，如因加工制作或安装等原因在设备投运时,不能按本规定要求完成设备标志的设置时，经上级主管部门批准，可使用临时设备标志代替，但必须符合运行要求。

并在设备投运后一个月内，使设备标志达到规定要求。

6运行、检修等人员不得随意拆除、挪动、变更常设设备标志及安全围栏，如设备名称编号有变化时，运行单位应按照调度部门下达的变更通知及时变更设备标志。

7设备标志应经常保持清洁，对室外设备标志牌安装支架等应定期进行防腐。

8输变电设备的防护设施标志，按省公司有关规定执行。

三、变电设备标志规定1一次设备标志（1）主变、开关、刀闸、CT、PT、避雷器、耦合电容器、站用变、母线等设备标志均应具有双重名称，其中母联、旁路和分段开关、母线及母线PT避雷器还应标明电压等级。

（2）一次设备（主变、开关、刀闸、母线、母线PT、避雷器、架空和电缆出线等）均应有明显的相位标志（A、B、C三相分别用黄、绿、红表示）。

A主变相位标志标注在高压侧套管升高座上，标注方式为A、B、C红色字，字.母大小依据主变容量而定。

B35KV开关相色标注在连接线下部，室内35KV及10KV开关等为硬母线连接的设备，不再标相色。

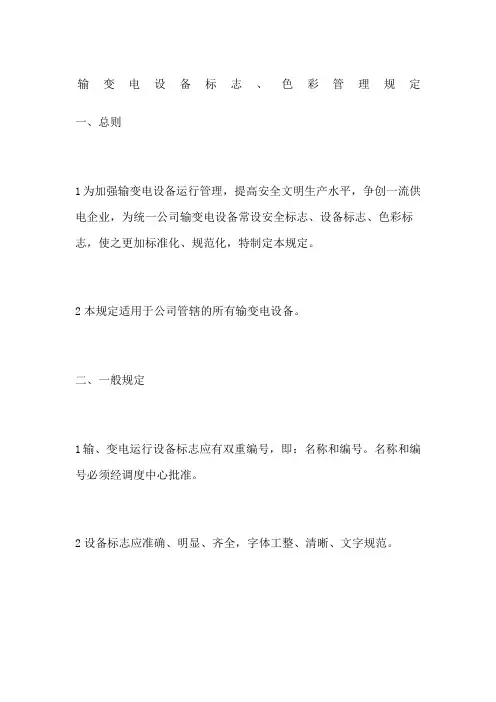

输变电设备标志、色彩管理规定一、总则1为加强输变电设备运行管理，提高安全文明生产水平，争创一流供电企业，为统一公司输变电设备常设安全标志、设备标志、色彩标志，使之更加标准化、规范化，特制定本规定。

2本规定适用于公司管辖的所有输变电设备。

二、一般规定1输、变电运行设备标志应有双重编号，即：名称和编号。

名称和编号必须经调度中心批准。

2设备标志应准确、明显、齐全，字体工整、清晰、文字规范。

3同类型设备标志安装位置和高度应一致，标志大小、字体亦应一致。

4常设安全标志（包括遮栏和标示牌）必须安装牢固、位置台理，与带电部分的安全距离应符合《安规》规定，并不影响对设备的巡视检查和检修。

警告类标示牌设置应醒目，确能起到警示作用。

5新安装设备在投入运行前，设备标志必须配置齐全，如因加工制作或安装等原因在设备投运时，不能按本规定要求完成设备标志的设置时，经上级主管部门批准，可使用临时设备标志代替，但必须符合运行要求。

并在设备投运后一个月内，使设备标志达到规定要求。

6运行、检修等人员不得随意拆除、挪动、变更常设设备标志及安全围栏，如设备名称编号有变化时，运行单位应按照调度部门下达的变更通知及时变更设备标志。

7设备标志应经常保持清洁，对室外设备标志牌安装支架等应定期进行防腐。

8输变电设备的防护设施标志，按省公司有关规定执行。

三、变电设备标志规定1一次设备标志(1)主变、开关、刀闸、CT PT、避雷器、耦台电容器、站用变、母线等设备标志均应具有双重名称，其中母联、旁路和分段开关、母线及母线PT避雷器还应标明电压等级。

(2)一次设备(主变、开关、刀闸、母线、母线PT避雷器、架空和电缆出线等)均应有明显的相位标志( A、B、C三相分别用黄、绿、红表7K)o A主变相位标志标注在高压侧套管升高座上，标注方式为A、B、C红色字，字.母大小依据主变容量而定。

B35KV开关相色标注在连接线下部，室内35KV及10KV开关等为硬母线连接的设备，不再标相色。

正确设置变电站设备与安全标志模版变电站是电力系统中重要的组成部分，其设备的正确设置与安全标志的规范使用，对于保障电力系统的稳定运行和工作人员的安全至关重要。

本文将详细介绍变电站设备的正确设置和安全标志的模板。

一、变电站设备的正确设置1. 变压器的设置变压器是变电站中最基本的设备之一，其设置要符合以下原则：（1）变压器的选址应远离易燃、易爆、有腐蚀性、有放射性的物质，同时远离高温、潮湿、多尘的环境。

（2）变压器的基础应坚固，能够承受变压器的重量和外力。

（3）变压器的绝缘油箱应与地面保持一定的距离，以防止地面湿气对变压器的绝缘性能造成损害。

2. 开关柜的设置开关柜是变电站中控制和保护设备的核心部件之一，其设置应符合以下原则：（1）开关柜的选址应远离易燃物和易爆物，避免在开关操作时引起火灾或爆炸风险；（2）开关柜的通风设施应良好，以保持开关设备的正常工作温度；（3）开关柜的控制和显示装置应安装在易于操作的位置，方便运行人员的操作和监控。

3. 避雷器的设置避雷器是变电站用于保护设备免受雷击侵害的重要设备，其设置应符合以下原则：（1）避雷器应安装在设备感应最大的地方，以最大程度地减小设备被雷击的风险；（2）避雷器应安装牢固，能够承受大风和雷击带来的冲击力；（3）避雷器的接地电阻应符合规定要求，以提供良好的接地保护作用。

二、安全标志的模板1. 安全警告标志的模板安全警告标志用于提醒工作人员注意可能存在的危险，其模板如下：（1）标志型号：SA001（2）标志内容：注意高压！禁止接近！（3）标志颜色：黄底黑字2. 安全指示标志的模板安全指示标志用于指示特定的安全操作程序或注意事项，其模板如下：（1）标志型号：SA002（2）标志内容：禁止触摸！带电作业中！（3）标志颜色：蓝底白字3. 安全禁止标志的模板安全禁止标志用于禁止某些危险行为或限制进入某些区域，其模板如下：（1）标志型号：SA003（2）标志内容：禁止通行！高压区域！（3）标志颜色：红底白字4. 安全指引标志的模板安全指引标志用于指导工作人员正确的操作方法或显示设备的功能，其模板如下：（1）标志型号：SA004（2）标志内容：压降开关！正确操作流程（3）标志颜色：绿底白字总结：变电站设备的正确设置和安全标志的规范使用对于保障电力系统的稳定运行和工作人员的安全非常重要。

公共设备及安全标识1 总体要求1.1 公共设备及安全标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。

1.2 标志牌标高可视现场情况自行确定，但对于同一变电站/同类设备（设施）的标志牌标高应统一。

1.3 标志牌规格、尺寸、安装位置可视现场情况进行调整,但对于同一变电站、同类设备（设施）的标志牌规格、尺寸及安装位置应统一。

1.4 标志牌应采用坚固耐用的材料制作，并满足安全要求。

对于照明条件差的场所，标志牌宜用荧光材料制作。

1.5 低压配电屏( 箱）、二次设备屏等有触电危险或易造成短路的作业场所悬挂的标志牌应使用绝缘材料制作。

1.6 除特殊要求外，安全标志牌、设备标志牌宜采用工业级反光材料制作。

1.7 涂刷类标志材料应选用耐用、不褪色的涂料或油漆。

各类标线应采用道路线漆涂刷。

1.8 所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。

1.9 标志牌应设在与安全有关场所的醒目位置，便于进入变电站的人们看到，并有足够的时间来注意它所表达的内容。

环境信息标志宜设在有关场所的入口处和醒目处；局部环境信息应设在所涉及的相应危险地点或设备（部件）的醒目处。

1.10 标志牌不宜设在可移动的物体上，以免标志牌随母体物体相应移动，影响认读。

标志牌前不得放置妨碍认读的障碍物。

1.11 标志牌的固定方式分附着式、悬挂式和柱式。

附着式和悬挂式的固定应稳固不倾斜，柱式的标志牌和支架应联接牢固。

临时标志牌应采取防止脱落、移位措施。

1.12 标志牌应定期检查，如发现破损、变形、褪色等不符合要求时，应及时修整或更换。

修整或更换时，应有临时的标志替换，以避免发生意外伤害。

2 安全标识2.1 一般规定2.1.1 变电站设置的安全标志包括禁止标志、警告标志、指令标志、提示标志四种基本类型。

2.1.2 多个标志在一起设置时，应按照警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列，且应避免出现相互矛盾、重复的现象。

也可以根据实际，使用多重标志。

正确设置变电站设备与安全标志范文变电站设备与安全标志是保障电力系统正常运行和安全运行的重要组成部分。

正确设置变电站设备和安全标志可以有效地提高工作效率，减少事故风险。

下面将详细介绍变电站设备与安全标志的正确设置方法。

一、变电站设备的正确设置1. 主变压器：主变压器是变电站的核心设备之一，主要用于电能传输和电压变换。

在设置主变压器时，应注意以下几点：- 主变压器应设置在通风良好、干燥无尘的场地上，远离易燃、易爆和腐蚀性物质。

- 主变压器的接地应符合相关标准，保证接地电阻符合安全要求。

- 主变压器的油位应在规定范围内，并定期检查油质和油位。

2. 断路器：断路器是用于对电路进行控制和保护的设备，设置断路器时应遵循以下原则：- 断路器应根据电流负载和故障电流选择合适的额定电流和额定短路分断能力。

- 断路器应安装在操作方便、通风良好的位置，避免受潮、灰尘和高温等不良环境影响。

- 断路器的接线应牢固可靠，避免松动或接触不良导致故障。

3. 联络开关：联络开关主要用于不同电压等级之间的连接和切换，设置联络开关时应注意以下几点：- 联络开关应具备足够的额定电流和耐短路能力，确保安全可靠。

- 联络开关应安装在操作方便、防尘防潮的位置，避免接触液体和腐蚀性物质。

- 联络开关的接线应牢固可靠，避免接触不良或松动导致的故障。

4. 电压互感器和电流互感器：电压互感器和电流互感器用于测量变电站内的电压和电流，设置时需要注意以下几点：- 互感器应选择合适的额定电流和额定负载，确保测量结果准确可靠。

- 互感器应安装在电流和电压稳定的环境中，避免受到干扰影响测量精度。

- 互感器的接线应牢固可靠，避免接触不良导致测量误差。

二、安全标志的正确设置1. 安全警示标志：安全警示标志用于提醒人员注意安全事项，设置时应遵循以下原则：- 安全警示标志应明确、简洁，并符合相关标准和规定。

- 安全警示标志应设置在容易被注意到的位置，以便提醒人员注意安全。

如何正确设置与使用安全标志？如何正确设置与使用安全标志？安全标志是一种重要的安全设施，用于提醒人们注意安全，防止发生事故。

本文将介绍如何正确设置与使用安全标志，包括标志类型、标志位置、标志内容以及维护管理等方面。

一、标志类型安全标志主要分为安全色和安全标志牌两种类型。

安全色包括红色、黄色、蓝色、绿色等，用于表达禁止、警告、指令、提示等信息。

安全标志牌则是一种文字或图形的标识牌，用于传达安全信息或警告。

二、标志位置安全标志应该设置在显眼、易见的地方，以便人们能够及时注意到。

具体来说，安全标志应该设置在以下位置：1.墙上、地面、设备上等地方，用于提醒人们注意安全。

2.通道、交叉口、楼梯等地方，用于指示方向和提醒人们注意安全。

3.紧急出口、消防设施等地方，用于指示紧急情况下的逃生路线和操作方法。

三、标志内容安全标志的内容应该简洁明了，易于理解。

具体来说，安全标志应该包含以下内容：1.安全色：根据需要选择不同的安全色，如红色表示禁止、黄色表示警告、蓝色表示指令等。

2.图形：使用简洁明了的图形或符号，如火焰表示禁止烟火、闪电表示高压危险等。

3.文字：使用简短明了的文字，如“禁止烟火”、“保持安全距离”等。

4.提示信息：根据需要提供必要的提示信息，如“小心坠落”、“注意滑倒”等。

四、维护管理为了确保安全标志能够充分发挥作用，需要对其进行定期的维护管理。

具体来说，应该做到以下几点：1.定期检查：定期对安全标志进行检查，发现损坏或丢失的要及时更换或补充。

2.清洁保养：定期对安全标志进行清洁保养，保持其整洁、清晰可见。

3.更新改造：根据实际需要，对原有的安全标志进行更新改造，使其更加符合实际需求。

4.培训宣传：加强对员工的安全意识培训，使其了解安全标志的意义和作用，同时通过宣传教育等方式，提高员工对安全标志的重视程度。

总之，正确设置与使用安全标志是保障企业安全生产的重要措施之一。

通过对安全标志的类型、位置、内容以及维护管理等方面的了解和掌握，可以更好地发挥其作用，减少事故的发生，保障人们的生命财产安全。

变电站有关安全标示牌的设置与使用1概述一般情况下，在一个以安全生产为第一要素的生产环境下，需要在有效生产场所与相关设施上，设置显著的标示牌或警告图示。

在变电站的现场作业的环境，设置安全标示牌，可以让作业人员认识到工作的复杂性与危险性，增加工作的注意力，减少安全事故的发生。

另外，加强变电站有关安全标示牌的设置与使用，可以在一定程度上为变电站的现场作业的安全设施管理，创立一个清晰安全的作业环境，有效地保障变电站现场作业人员的健康和安全，进一步推动我国电力品牌的应用与推广，科学有效地营造一个安全施工的氛围，大大促进现场安全管理水平的提升。

2变电站有关安全标示牌设置过程中存在的问题2.1变电站有关安全标示牌的设置问题众所周知，悬挂安全标志牌是对变电站工作施工安全性进行有效提高的措施之一。

目前，在我国变电站有关安全标示牌的设置问题上，还存在诸多的不足与缺陷，比如：在一些变电站户外架构的爬梯上，未悬挂“禁止攀登，高压危险”的标示牌；在带旁母的主接线方式下，检修开关时，没有设置旁母侧刀闸操作把手的标示牌等。

另外，在设置标示牌时，未根据实际的工作情况，进行有效的标示牌设置，比如：对停电设备进行检修时，要在四周设置安全遮栏，就需要在遮栏上悬挂“请止步，高压危险”的标示牌，并且字面是面向遮栏内部，而不是外部，以起到警示工作人员不要越过遮栏的作用。

同时，在对标示牌的固定工作方面还未达到完善，通常情况下，工作人员对标示牌只是简单的打孔系绳，再悬挂在装置的地点或者一个固定物上，这样会导致标志牌在外力的作用下很容易脱落，给现场的作业人员带来安全隐患，增加了作业环境不安全的影响因素。

2.2变电站相关人员的自身素质的问题很大程度上，变电站相关人员的自身素质会直接影响变电站安全问题的出现。

对于变电站有关安全标示牌的问题上，要再次强调个人综合素质的培养。

个人是组成集体的基本单位，在每一个单位中个人有自己明确的工作职能与工作性质，众所周知，个人自觉性的注重和培养比被动的接受更加具有实际的价值。

公共设备及安全标识1 总体要求1.1 公共设备及安全标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。

1.2 标志牌标高可视现场情况自行确定，但对于同一变电站/同类设备（设施）的标志牌标高应统一。

1.3 标志牌规格、尺寸、安装位置可视现场情况进行调整,但对于同一变电站、同类设备（设施）的标志牌规格、尺寸及安装位置应统一。

1.4 标志牌应采用坚固耐用的材料制作，并满足安全要求。

对于照明条件差的场所，标志牌宜用荧光材料制作。

1.5 低压配电屏( 箱）、二次设备屏等有触电危险或易造成短路的作业场所悬挂的标志牌应使用绝缘材料制作。

1.6 除特殊要求外，安全标志牌、设备标志牌宜采用工业级反光材料制作。

1.7 涂刷类标志材料应选用耐用、不褪色的涂料或油漆。

各类标线应采用道路线漆涂刷。

1.8 所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。

1.9 标志牌应设在与安全有关场所的醒目位置，便于进入变电站的人们看到，并有足够的时间来注意它所表达的内容。

环境信息标志宜设在有关场所的入口处和醒目处；局部环境信息应设在所涉及的相应危险地点或设备（部件）的醒目处。

1.10 标志牌不宜设在可移动的物体上，以免标志牌随母体物体相应移动，影响认读。

标志牌前不得放置妨碍认读的障碍物。

1.11 标志牌的固定方式分附着式、悬挂式和柱式。

附着式和悬挂式的固定应稳固不倾斜，柱式的标志牌和支架应联接牢固。

临时标志牌应采取防止脱落、移位措施。

1.12 标志牌应定期检查，如发现破损、变形、褪色等不符合要求时，应及时修整或更换。

修整或更换时，应有临时的标志替换，以避免发生意外伤害。

2 安全标识2.1 一般规定2.1.1 变电站设置的安全标志包括禁止标志、警告标志、指令标志、提示标志四种基本类型。

2.1.2 多个标志在一起设置时，应按照警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列，且应避免出现相互矛盾、重复的现象。

也可以根据实际，使用多重标志。

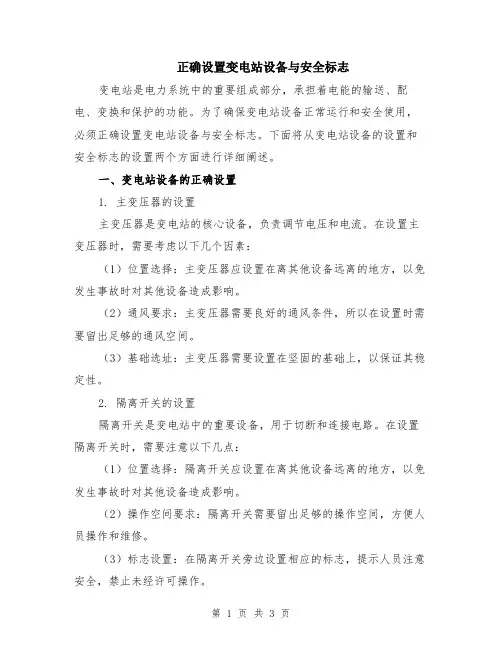

正确设置变电站设备与安全标志变电站是电力系统中的重要组成部分，承担着电能的输送、配电、变换和保护的功能。

为了确保变电站设备正常运行和安全使用，必须正确设置变电站设备与安全标志。

下面将从变电站设备的设置和安全标志的设置两个方面进行详细阐述。

一、变电站设备的正确设置1. 主变压器的设置主变压器是变电站的核心设备，负责调节电压和电流。

在设置主变压器时，需要考虑以下几个因素：（1）位置选择：主变压器应设置在离其他设备远离的地方，以免发生事故时对其他设备造成影响。

（2）通风要求：主变压器需要良好的通风条件，所以在设置时需要留出足够的通风空间。

（3）基础选址：主变压器需要设置在坚固的基础上，以保证其稳定性。

2. 隔离开关的设置隔离开关是变电站中的重要设备，用于切断和连接电路。

在设置隔离开关时，需要注意以下几点：（1）位置选择：隔离开关应设置在离其他设备远离的地方，以免发生事故时对其他设备造成影响。

（2）操作空间要求：隔离开关需要留出足够的操作空间，方便人员操作和维修。

（3）标志设置：在隔离开关旁边设置相应的标志，提示人员注意安全，禁止未经许可操作。

3. 继电保护装置的设置继电保护装置是变电站中的重要设备，用于对电气故障进行保护。

在设置继电保护装置时，需要注意以下几点：（1）位置选择：继电保护装置应设置在离其他设备远离的地方，以免发生事故时对其他设备造成影响。

（2）可靠性要求：继电保护装置需要具备较高的可靠性，能够准确地对电气故障进行判断和保护。

（3）标志设置：在继电保护装置旁边设置相应的标志，提示人员注意安全，禁止未经许可操作。

二、安全标志的正确设置1. 禁止入内标志在变电站的周边区域以及变电设备的入口处设置禁止入内标志，用以提醒非工作人员不得擅自进入变电站，防止发生意外事故。

2. 高压警示标志在变电站高压区域设置高压警示标志，用以提醒人员注意高压电的存在，并采取相应的安全防护措施。

3. 禁止触摸标志在设备外壳上设置禁止触摸标志，提醒人员不得触摸设备以防触电事故的发生。

附件3：标准化变电站建设实施规范（公共设备及安全标识）公共设备及安全标识1 总体要求1.1 公共设备及安全标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。

1.2 标志牌标高可视现场情况自行确定，但对于同一变电站/同类设备（设施）的标志牌标高应统一。

1.3 标志牌规格、尺寸、安装位置可视现场情况进行调整,但对于同一变电站、同类设备（设施）的标志牌规格、尺寸及安装位置应统一。

1.4 标志牌应采用坚固耐用的材料制作，并满足安全要求。

对于照明条件差的场所，标志牌宜用荧光材料制作。

1.5 低压配电屏( 箱）、二次设备屏等有触电危险或易造成短路的作业场所悬挂的标志牌应使用绝缘材料制作。

1.6 除特殊要求外，安全标志牌、设备标志牌宜采用工业级反光材料制作。

1.7 涂刷类标志材料应选用耐用、不褪色的涂料或油漆。

各类标线应采用道路线漆涂刷。

1.8 所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。

1.9 标志牌应设在与安全有关场所的醒目位置，便于进入变电站的人们看到，并有足够的时间来注意它所表达的内容。

环境信息标志宜设在有关场所的入口处和醒目处；局部环境信息应设在所涉及的相应危险地点或设备（部件）的醒目处。

1.10 标志牌不宜设在可移动的物体上，以免标志牌随母体物体相应移动，影响认读。

标志牌前不得放置妨碍认读的障碍物。

1.11 标志牌的固定方式分附着式、悬挂式和柱式。

附着式和悬挂式的固定应稳固不倾斜，柱式的标志牌和支架应联接牢固。

临时标志牌应采取防止脱落、移位措施。

1.12 标志牌应定期检查，如发现破损、变形、褪色等不符合要求时，应及时修整或更换。

修整或更换时，应有临时的标志替换，以避免发生意外伤害。

2 安全标识2.1 一般规定2.1.1 变电站设置的安全标志包括禁止标志、警告标志、指令标志、提示标志四种基本类型。

2.1.2 多个标志在一起设置时，应按照警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列，且应避免出现相互矛盾、重复的现象。

2024年正确设置变电站设备与安全标志2024年正确设置变电站设备与安全标志的重要性及具体操作方法一、引言随着社会的不断发展，电力需求不断增加，变电站作为电力系统的重要组成部分，起到了电能传输、变压、分配等功能。

正确设置变电站设备与安全标志对于保证电力系统的稳定运行和人身安全非常重要。

本文将从变电站设备的正确设置和安全标志的设置要求两个方面进行阐述。

二、变电站设备的正确设置1. 变电站布置设计变电站布置设计是变电站设备正确设置的前提和基础。

为确保变电站的安全运行，布置设计应按照以下原则进行：（1）合理的场地选择：选取具备良好排水条件、地势平坦、无滞水、无积雪、无严重地震和泥石流等自然灾害的场地。

（2）合理的主厂房位置：主厂房应离居民区、教育、医疗、文化等人群聚集场所一定距离，符合国家相关规定。

（3）合理的设备摆放位置：根据变电站的规模和布置要求，合理摆放变压器、开关设备、继电器保护装置等设备，保证设备之间的安全间距。

2. 变电设备的安装与调试（1）设备安装：确保设备的安全稳定运行，需要严格按照设备安装要求进行。

在设备安装过程中，应注意安全防护措施，遵守相关操作规程，正确使用设备安装工具，防止设备在安装过程中出现损坏或者不当操作导致的安全隐患。

（2）设备调试：设备安装完毕后，需要进行设备的调试工作。

调试过程中，需要注意以下几点：- 首先，确保设备的接线正确且牢固，避免出现接线错误或松动而引起的故障；- 其次，设备的参数设置要准确，关键参数应在设备规格和设计要求范围内；- 再次，对设备进行全面的功能测试，确保设备正常工作，没有异常情况；- 最后，对设备进行试运行，检查各项设备运行参数和运行状态是否满足要求。

三、安全标志的设置要求1. 安全标志的种类与位置根据国家相关标准，变电站设备应设置以下几种安全标志：（1）禁止标志：用于禁止人员进行某些危险操作，如禁止闯入标志、禁止吸烟标志等，这些标志应设置在明显的位置，以提醒人们注意安全。

变电一次设备作业现场围栏和标示牌设置规范1总则1.1为加强电力生产现场管理，规范变电一次设备作业安全措施的设置，保证人身安全、设备安全和电网安全，根据国家电网公司《电力安全工作规程（变电站和发电厂电气部分）》（以下简称《安规》）悬挂标示牌和装设遮栏（围栏）的规定 ,结合公司电力生产的实际，制定本规范。

1.2悬挂标示牌和装设遮栏（围栏）之前的停电、验电、接地等措施，按《安规》有关规定执行。

1.3《变电一次设备作业现场围栏和标示牌设置规范（试行）》（以下简称《规范》）适用于变电一次设备检修、改建、扩建、施工等电力生产工作。

各级生产管理人员和从事运行、检修、施工的人员，必须熟悉并严格执行本《规范》。

1.4 各单位可结合现场情况，依据《安规》和本《规范》制定补充条款和实施细则，经本单位主管生产的领导批准后执行。

1.5 本《规范》的解释权属江苏省电力公司安全监察部，各单位在执行中发现的问题请及时报告省公司安全监察部。

2临时遮栏（围栏）2.1临时遮栏（围栏）（以下简称临时围栏）种类和作用2.1.1临时围栏，包括临时围栏和临时围网两种。

临时围栏可分为 :固定式和非固定式临时围栏非固定式临时围栏可分为：可伸缩型和非伸缩型。

2.1.1.1非固定式临时围栏 :用于检修设备的作业现场，将工作区（检修设备）与非工作区（非检修设备）进行隔离，明确工作地点，防止误入带电间隔和误碰带电设备。

2.1.1.2固定式临时围栏：用于改、扩建等施工，将作业地点与运行设备进行有效隔开。

2.1.2非固定式临时围栏图例2.2临时围栏规格固定式临时围栏高 170cm非固定式临时围栏高 120cm非固定式临时围网高 120cm2.3临时围栏一般要求2.3.1临时围栏应由绝缘材料制成。

2.3.2严禁使用绳上挂小方旗作为临时围栏。

2.3.3非固定式临时围栏颜色应醒目。

2.4临时围栏装设要求2.4.1在室外部分停电的高压设备上工作，应在工作地点四周装设临时围栏，其出入口要围至临近道路旁边。

电力设施安全标志设置要求1 电力设施安全标志设置要求1.1 电气设备标志1.1.1 电气设备标志由设备编号与设备名称组成。

1.1.2 每一个电气设备标志的内容应是唯一的，不能出现两个及以上内容完全相同的设备标志。

1.1.3 功能、用途完全相同的电气设备，其设备名称应保持一致。

1.1.4 设备本体或设备附近醒目位置应设置设备标志牌。

1.1.5 电气盘（柜）本体醒目位置应设置设备标志牌，且同一盘（柜）前后均应设置一致的设备标志牌。

1.1.6 现场动力、控制电缆两端应悬挂标明电缆编号、型号、始点、终点的标志牌。

1.1.7 变、配电所（室）入口处醒目位置应设置建筑物名称标志牌。

1.2 安全标志1.2.1 安全标志应设在醒目的位置，便于进出现场的人识别。

1.2.2 安全标志牌不应设在门、窗、架等可移动物体上，安全标志牌前不得放置妨碍认读的障碍物。

1.2.3 多个安全标志牌一起设置时，应按警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列。

1.2.4 安全标志牌应设置在明亮的环境中，设置高度应尽量与人的视线高度相一致。

1.2.5 现场的配电设备应设置“当心触电”警告标志牌。

1.3 安全防护1.3.1 工作人员进入生产现场，应根据作业环境中所存在的危险因素，穿戴必要的职业安全健康防护设施。

1.3.2 变配电室内沟道、孔洞、电缆沟（隧道）入口应加装盖板，电缆隧道的盖板应能从下部随时打开。

1.3.3 变、配电所（室）内的升降口、楼梯和平台，应装设不低于1050mm高的栏杆。

如在检修期间需将栏杆拆除时，应装设临时遮栏，并在检修工作结束后将栏杆恢复。

1.3.4 控制室、电缆夹层、控制柜、开关柜等处的电缆穿越过的孔洞，应用防火材料严密封闭。

1.4 安全警示线1.4.1 在配电柜周围、控制台、配电箱前应标注黄色的安全警示线。

1.4.2 在楼梯第一级台阶地面边缘处以及人行通道高差300mm以上的边缘处应标注防止踏空线。

正确设置变电站设备与安全标志《安全生产法》中规定：“生产经营单位应当在有较大危险因素的生产经营场所和有关设施、设备上，设置明显的安全警示标志。

”电力企业应规范设置变电站设备与安全标志，以提醒、警告作业人员或其他有关人员，使其能时刻清醒认识所处环境的危险，提高注意力，加强自身安全保护，减少生产安全事故的发生。

1正确标示和安装1.1电气设备名称编号牌(1)一次设备名称编号牌必须清楚地标示设备的双重编号，即设备名称及调度编号。

标示牌必须非常清晰，并安装在操作把手的正前方，使人一目了然。

(2)二次设备元件复杂，且同电压等级的相同主设备的二次回路又大致相同，若各元件(包括继电器、转换开关、熔断器、快分断开关等)、端子接线标套、电缆牌标示不清楚，就很容易搞错。

因此，二次设备标示牌采用符号与中文并写，采用标签机打印而不用手写，因为手写的标签使用时间稍长就会变得模糊不清。

继保人员在站内进行二次设备或回路更动后，运行人员必须马上督促其更换新的标志。

必须强调保护屏压板标签名称的准确性。

微机保护装置除了本身具有保护的软投退功能外，在保护屏上还有大量的硬压板。

这些硬压板的标签名称是否准确关系到保护是否能正确投退，因此，除了对新保护装置在投运前严格进行压板功能验收外，对投运已久的装置还需在定检调试时对照压板标签结合动作逻辑进行试验，保证标签准确。

(3)压强仪表(如气动、液压操作机构的压强表、SF6开关的气压表)、变压器温度计(上层油温、绕组温度)要有名称标志，还应在表面标示正常的运行限值范围。

(4)GIS组合电器SF6、气动机构管道阀门、变压器本体、分接开关的取样阀、排气阀、加油阀等要有名称标志。

(5)开关操作机构箱能前后两面开门工作的，两面都应有名称编号牌。

(6)户外高压母线应有名称标志，应在母线构架的显眼处悬挂标志。

(7)所有交流电气设备均需清晰标注相别或相色。

1.2安全标志(禁止、警告、指令、提示标示牌)正确悬挂安全标示牌是设备检修、试验工作的安全措施之一。

第1篇第一章总则第一条为加强变电站标识管理，提高变电站运行安全，确保电网稳定运行，根据《电力设施保护条例》、《电力设施标识管理办法》等有关规定，制定本规定。

第二条本规定适用于所有变电站的标识管理工作，包括新建、改建、扩建及运行中的变电站。

第三条变电站标识管理应遵循以下原则：（一）科学合理：标识设置应遵循科学性、合理性、实用性的原则，确保标识内容准确、清晰、易于识别。

（二）规范统一：标识应符合国家标准、行业标准和企业标准，实现标识的规范化、标准化。

（三）安全可靠：标识应具备安全性能，确保在恶劣环境下仍能保持清晰可见。

（四）经济适用：标识设计应考虑成本效益，力求在保证质量的前提下降低成本。

第二章标识分类与设置第四条变电站标识分为以下几类：（一）基本信息标识：包括变电站名称、电压等级、设备型号、运行状态等。

（二）安全警示标识：包括警示标志、安全操作规程、禁止事项等。

（三）设备标识：包括设备名称、编号、生产厂家、型号、安装日期等。

（四）接地标识：包括接地符号、接地电阻值等。

（五）消防标识：包括消防设施位置、使用方法、疏散路线等。

（六）其他标识：根据需要设置的辅助标识。

第五条标识设置应符合以下要求：（一）基本信息标识应设置在变电站醒目位置，便于人员识别。

（二）安全警示标识应设置在危险区域、关键设备附近，确保人员能够及时发现并遵守。

（三）设备标识应设置在设备本体或其附近，便于人员查找和维护。

（四）接地标识应设置在接地体附近，确保接地性能良好。

（五）消防标识应设置在消防设施附近，便于人员快速找到并使用。

（六）其他标识应根据实际需要进行设置。

第三章标识制作与安装第六条标识制作应选用耐候、耐磨、耐腐蚀、易于识别的材料，如反光膜、不锈钢板、铝塑板等。

第七条标识制作应符合以下要求：（一）标识尺寸应符合国家标准、行业标准和企业标准。

（二）标识文字、图案、颜色应符合规定，确保清晰、醒目。

（三）标识文字、图案应采用耐候、耐磨损的印刷技术。

变电站五防操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!变电站五防操作流程。

一、防误操作。

1. 确认操作区域的安全性，在进行任何操作之前，应确认操作区域的无电状态，并安全隔离操作设备。
