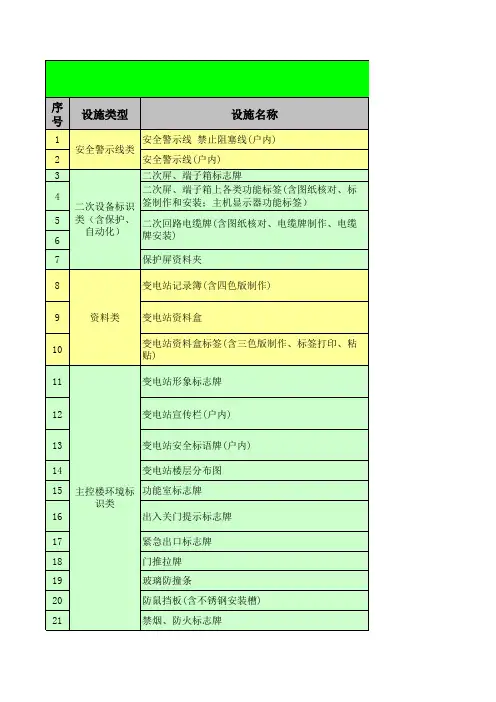

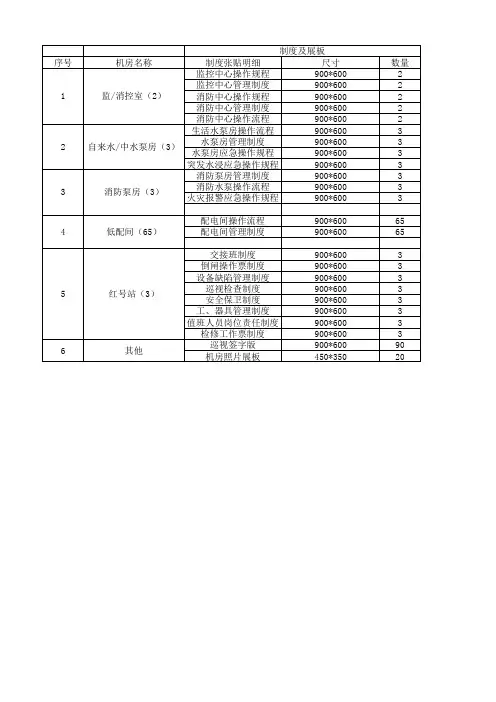

变电站标示牌

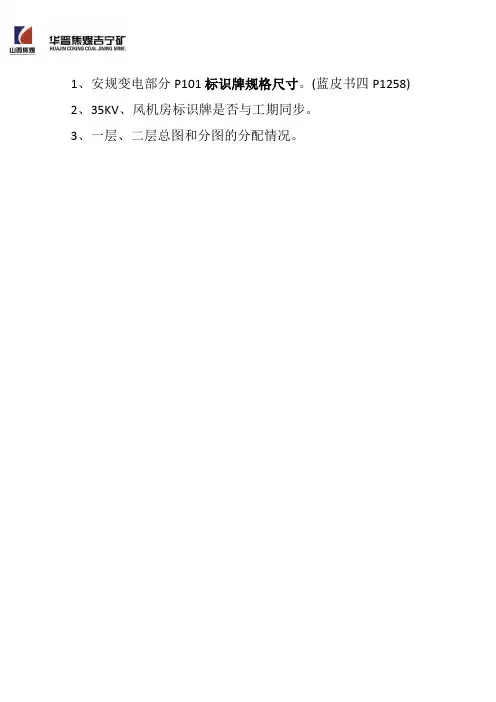

1、安规变电部分P101标识牌规格尺寸。

(蓝皮书四P1258)2、35KV、风机房标识牌是否与工期同步。

3、一层、二层总图和分图的分配情况。

35KV变电站标识牌式样序号名称尺寸（mm）颜色字体块数1 禁止合闸，有人工作！200×160和80×65白底，红色圆形斜杠，黑色禁止标志符号。

黑字各202 禁止合闸，线路有人工作！200×160和80×65白底，红色圆形斜杠，黑色禁止标志符号。

黑字各103 禁止分闸200×160和80×65 白底，红色圆形斜杠，黑色禁止标志符号。

黑字各104 在此工作！250×250和80×80 衬底为绿色，中有直径200mm和65mm白圆圆。

黑字，写于白圆圆中。

各105 止步，高压危险！300×240和200×160白底，黑色正三角形及标志符号，衬底为黄色。

黑字各106 从此上下！250×250 衬底为绿色，中有直径200mm白圆圆。

黑字，写于白圆圆中。

107 从此进出！250×250 衬底为绿色，中有直径200mm白圆圆。

黑体黑字，写于白圆圆中。

108 禁止攀登，高压危险！500×400和200×160白底，红色圆形斜杠，黑色禁止标志符号。

黑字各10。

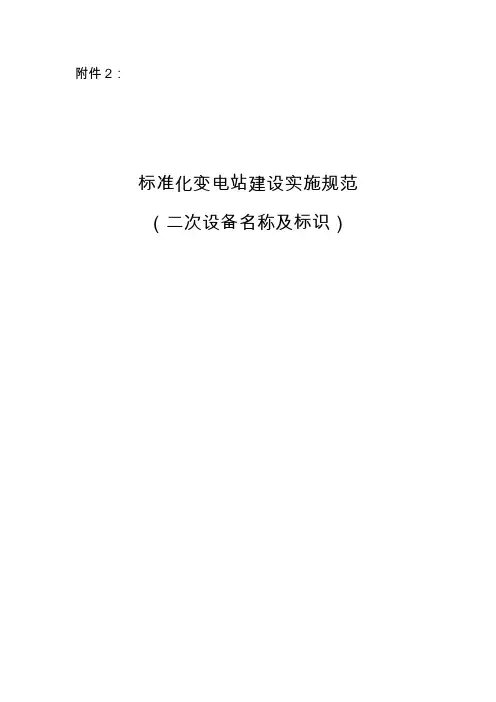

附件2：标准化变电站建设实施规范（二次设备名称及标识）二次设备名称及标识1 二次设备标识1.1 二次屏柜标识要求1.1.1 内容：按照二次设备命名规范执行，屏柜名称应能体现出屏柜内装置类型及功能。

1.1.2 尺寸：长度与门楣宽度相同，宽度为60mm。

1.1.3 色号：白底红框红字字体：黑体1.1.4 材质：不干胶工业贴纸1.1.5 安装：屏柜前后顶部门楣处1.1.6 示意图：图1.1 二次屏柜标识示意图1.2 二次压板标识要求1.2.1 内容：按照二次设备命名规范执行，压板名称牌标识应能明确反映出该压板的功能。

1.2.2 尺寸：建议31×10mm，可根据安装处实际尺寸确定。

1.2.3 色号：出口压板为红底白字，功能压板为黄底黑字，遥控压板为蓝底白字。

备用白底黑字。

字体：黑体1.2.4 材质：标签机打印、有机塑料板或工业贴纸1.2.5 安装：压板连片正下方5mm处1.2.6 示意图：图1.2 二次压板标识示意图1.3 二次空开、切换开关标识要求1.3.1 内容：按照二次设备命名规范执行，空开名称牌标识应能明确反映出该空开的功能。

1.3.2 尺寸：可根据安装处实际尺寸确定。

1.3.3 色号：交流空开及切换开关为白底黑字，直流空开为黄底黑字字体：黑体1.3.4 材质：标签机打印、有机塑料板或工业贴纸1.3.5 安装：空开名称指示牌安装于空开正下方5mm处或空开上（可视现场具体情况而定）；切换开关位置指示安装于切换手柄正方向引线5mm处，切换开关名称指示牌安装于切换开关正下方5mm处。

1.3.6 示意图：图1.3 二次空开、切换开关标识示意图1.4同屏不同间隔保护压板区域划分标识要求1.4.1 内容：通过保护压板前名称来区分同屏不同间隔的压板。

1.4.2. 尺寸：50×20mm。

虚线5mm 颜色：白底红字1.4.3. 色号：红色色彩为C0 M100 Y70 K201.4.4. 材质：标签机打印、有机塑料板或工业贴纸1.4.5. 安装：同屏不同间隔的压板之间或上下排压板之间。

公共设备及安全标识1 总体要求1.1 公共设备及安全标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。

1.2 标志牌标高可视现场情况自行确定，但对于同一变电站/同类设备（设施）的标志牌标高应统一。

1.3 标志牌规格、尺寸、安装位置可视现场情况进行调整,但对于同一变电站、同类设备（设施）的标志牌规格、尺寸及安装位置应统一。

1.4 标志牌应采用坚固耐用的材料制作，并满足安全要求。

对于照明条件差的场所，标志牌宜用荧光材料制作。

1.5 低压配电屏( 箱）、二次设备屏等有触电危险或易造成短路的作业场所悬挂的标志牌应使用绝缘材料制作。

1.6 除特殊要求外，安全标志牌、设备标志牌宜采用工业级反光材料制作。

1.7 涂刷类标志材料应选用耐用、不褪色的涂料或油漆。

各类标线应采用道路线漆涂刷。

1.8 所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。

1.9 标志牌应设在与安全有关场所的醒目位置，便于进入变电站的人们看到，并有足够的时间来注意它所表达的内容。

环境信息标志宜设在有关场所的入口处和醒目处；局部环境信息应设在所涉及的相应危险地点或设备（部件）的醒目处。

1.10 标志牌不宜设在可移动的物体上，以免标志牌随母体物体相应移动，影响认读。

标志牌前不得放置妨碍认读的障碍物。

1.11 标志牌的固定方式分附着式、悬挂式和柱式。

附着式和悬挂式的固定应稳固不倾斜，柱式的标志牌和支架应联接牢固。

临时标志牌应采取防止脱落、移位措施。

1.12 标志牌应定期检查，如发现破损、变形、褪色等不符合要求时，应及时修整或更换。

修整或更换时，应有临时的标志替换，以避免发生意外伤害。

2 安全标识2.1 一般规定2.1.1 变电站设置的安全标志包括禁止标志、警告标志、指令标志、提示标志四种基本类型。

2.1.2 多个标志在一起设置时，应按照警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列，且应避免出现相互矛盾、重复的现象。

也可以根据实际，使用多重标志。

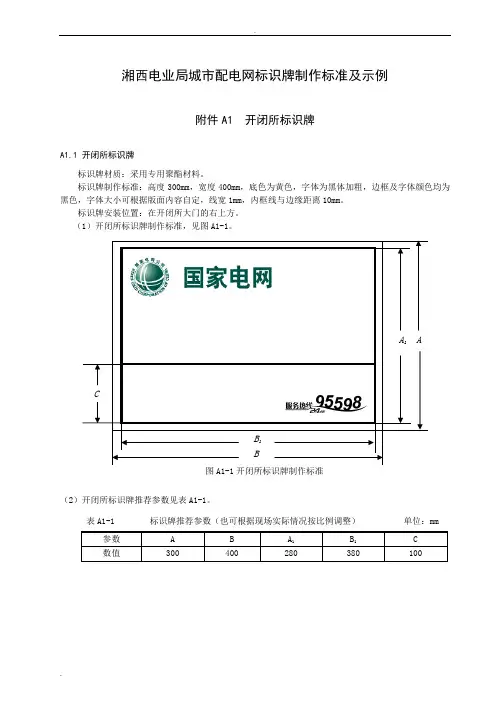

湘西电业局城市配电网标识牌制作标准及示例附件A1 开闭所标识牌A1.1 开闭所标识牌标识牌材质：采用专用聚酯材料。

标识牌制作标准：高度300mm ，宽度400mm ，底色为黄色，字体为黑体加粗，边框及字体颜色均为黑色，字体大小可根据版面内容自定，线宽1mm ，内框线与边缘距离10mm 。

标识牌安装位置：在开闭所大门的右上方。

（1）开闭所标识牌制作标准，见图A1-1。

（2）开闭所标识牌推荐参数见表A1-1。

表A1-1 标识牌推荐参数（也可根据现场实际情况按比例调整） 单位：mm参数 A B A 1 B 1 C 数值300400280380100A 1 A图A1-1开闭所标识牌制作标准 B 1 BC（3）开闭所标识牌图例,见图A1-2。

10kV纱厂开闭所未经许可不得入内湘西电业局图A1-2 开闭所标识牌图例附件A2 开闭所开关、隔离开关、接地隔离开关标识牌A2.1 开闭所开关、隔离开关、接地隔离开关标识牌标识牌材质：采用专用聚酯材料。

标识牌制作标准：高度40mm，宽度100mm，底色为绿色，字体为黑体加粗，颜色为白色，字体大小可根据版面内容自定，线宽度0.5mm，内框线与外边缘距离8mm。

标识牌安装位置：在相应开关位置旁。

（1）开闭所开关、隔离开关、接地隔离开关标识牌制作标准，见图A2-1。

A1 AB1BB1B图A2-1 开闭所开关、隔离开关、接地隔离开关标识牌制作标准（2）开闭所开关、隔离开关、接地隔离开关标识牌参数见表A2-1。

表A2-1 标识牌推荐参数（也可根据现场实际情况按比例调整）单位：mm 参数 A B A 1B1数值120 150 104 134（3）开闭所开关编号、隔离开关编号、接地隔离开关编号标识牌图例,见图A2-2。

断路器标识牌隔离开关标识牌接地隔离开关标识牌图A2-2 开闭所开关、隔离开关、接地隔离开关标识牌图例附件A3 开闭所间隔名称标识牌A3.1 开闭所间隔名称标识牌标识牌材质：采用专用聚酯材料。

变电站有关安全标示牌的设置与使用1概述一般情况下，在一个以安全生产为第一要素的生产环境下，需要在有效生产场所与相关设施上，设置显著的标示牌或警告图示。

在变电站的现场作业的环境，设置安全标示牌，可以让作业人员认识到工作的复杂性与危险性，增加工作的注意力，减少安全事故的发生。

另外，加强变电站有关安全标示牌的设置与使用，可以在一定程度上为变电站的现场作业的安全设施管理，创立一个清晰安全的作业环境，有效地保障变电站现场作业人员的健康和安全，进一步推动我国电力品牌的应用与推广，科学有效地营造一个安全施工的氛围，大大促进现场安全管理水平的提升。

2变电站有关安全标示牌设置过程中存在的问题2.1变电站有关安全标示牌的设置问题众所周知，悬挂安全标志牌是对变电站工作施工安全性进行有效提高的措施之一。

目前，在我国变电站有关安全标示牌的设置问题上，还存在诸多的不足与缺陷，比如：在一些变电站户外架构的爬梯上，未悬挂“禁止攀登，高压危险”的标示牌；在带旁母的主接线方式下，检修开关时，没有设置旁母侧刀闸操作把手的标示牌等。

另外，在设置标示牌时，未根据实际的工作情况，进行有效的标示牌设置，比如：对停电设备进行检修时，要在四周设置安全遮栏，就需要在遮栏上悬挂“请止步，高压危险”的标示牌，并且字面是面向遮栏内部，而不是外部，以起到警示工作人员不要越过遮栏的作用。

同时，在对标示牌的固定工作方面还未达到完善，通常情况下，工作人员对标示牌只是简单的打孔系绳，再悬挂在装置的地点或者一个固定物上，这样会导致标志牌在外力的作用下很容易脱落，给现场的作业人员带来安全隐患，增加了作业环境不安全的影响因素。

2.2变电站相关人员的自身素质的问题很大程度上，变电站相关人员的自身素质会直接影响变电站安全问题的出现。

对于变电站有关安全标示牌的问题上，要再次强调个人综合素质的培养。

个人是组成集体的基本单位，在每一个单位中个人有自己明确的工作职能与工作性质，众所周知，个人自觉性的注重和培养比被动的接受更加具有实际的价值。

公共设备及安全标识1 总体要求1.1 公共设备及安全标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。

1.2 标志牌标高可视现场情况自行确定，但对于同一变电站/同类设备（设施）的标志牌标高应统一。

1.3 标志牌规格、尺寸、安装位置可视现场情况进行调整,但对于同一变电站、同类设备（设施）的标志牌规格、尺寸及安装位置应统一。

1.4 标志牌应采用坚固耐用的材料制作，并满足安全要求。

对于照明条件差的场所，标志牌宜用荧光材料制作。

1.5 低压配电屏( 箱）、二次设备屏等有触电危险或易造成短路的作业场所悬挂的标志牌应使用绝缘材料制作。

1.6 除特殊要求外，安全标志牌、设备标志牌宜采用工业级反光材料制作。

1.7 涂刷类标志材料应选用耐用、不褪色的涂料或油漆。

各类标线应采用道路线漆涂刷。

1.8 所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。

1.9 标志牌应设在与安全有关场所的醒目位置，便于进入变电站的人们看到，并有足够的时间来注意它所表达的内容。

环境信息标志宜设在有关场所的入口处和醒目处；局部环境信息应设在所涉及的相应危险地点或设备（部件）的醒目处。

1.10 标志牌不宜设在可移动的物体上，以免标志牌随母体物体相应移动，影响认读。

标志牌前不得放置妨碍认读的障碍物。

1.11 标志牌的固定方式分附着式、悬挂式和柱式。

附着式和悬挂式的固定应稳固不倾斜，柱式的标志牌和支架应联接牢固。

临时标志牌应采取防止脱落、移位措施。

1.12 标志牌应定期检查，如发现破损、变形、褪色等不符合要求时，应及时修整或更换。

修整或更换时，应有临时的标志替换，以避免发生意外伤害。

2 安全标识2.1 一般规定2.1.1 变电站设置的安全标志包括禁止标志、警告标志、指令标志、提示标志四种基本类型。

2.1.2 多个标志在一起设置时，应按照警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列，且应避免出现相互矛盾、重复的现象。

也可以根据实际，使用多重标志。

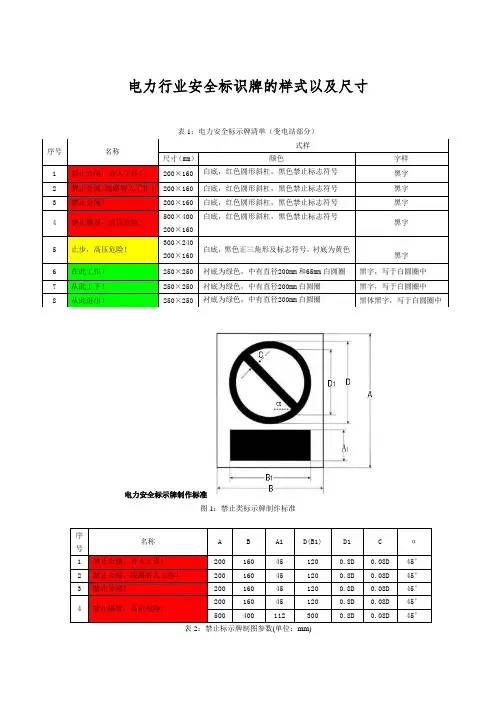

电力行业安全标识牌的样式以及尺寸表1：电力安全标示牌清单（变电站部分）电力安全标示牌制作标准图1：禁止类标示牌制作标准序号名称 A B A1 D(B1) D1 C α1 禁止合闸，有人工作！200 160 45 120 0.8D 0.08D 45°2 禁止合闸，线路有人工作！200 160 45 120 0.8D 0.08D 45°3 禁止分闸！200 160 45 120 0.8D 0.08D 45°4 禁止攀登，高压危险!200 160 45 120 0.8D 0.08D 45°500 400 112 300 0.8D 0.08D 45°表2：禁止标示牌制图参数(单位：mm)序号名称式样尺寸（mm）颜色字样1 禁止合闸，有人工作！200×160白底，红色圆形斜杠，黑色禁止标志符号黑字2 禁止合闸，线路有人工作！200×160白底，红色圆形斜杠，黑色禁止标志符号黑字3 禁止分闸！200×160白底，红色圆形斜杠，黑色禁止标志符号黑字4 禁止攀登，高压危险! 500×400200×160白底，红色圆形斜杠，黑色禁止标志符号黑字5 止步，高压危险！300×240200×160白底，黑色正三角形及标志符号，衬底为黄色黑字6 在此工作！250×250衬底为绿色，中有直径200mm和65mm白圆圈黑字，写于白圆圈中7 从此上下！250×250衬底为绿色，中有直径200mm白圆圈黑字，写于白圆圈中8 从此进出！250×250衬底为绿色，中有直径200mm白圆圈黑体黑字，写于白圆圈中图2：禁止类标示牌的标准色图3：警告类标示牌制作标准序号名称 A B B1(A1) A2 C1 止步，高压危险！200 160 120 45 0.064A1300 240 180 67 0.064A1 表3：警告类标示牌制图参数(单位：mm)图4：警告类标示牌的标准色图例图5：提示类标示牌制作标准序名称 A D 号1 在此工作！250 2002 从此上下！250 2003 从此进出！250 200表4：提示标示牌制图参数(单位：mm)图6：提示类标示牌的标准色图7：禁止合闸有人工作图8：禁止合闸线路有人工作图9：禁止分闸图10：禁止攀登，高压危险！图11：止步，高压危险！图13：在此工作图14：从此进出图12：从此上下。

警示标识标志大全与安全防护规定一、目的为认真执行安全标识标志标准，加强标志的使用、维护和管理，发挥安全标志的警示作用，特制定本规定。

二、作用安全标识标志是向工作人员警示工作场所或周围环境的危险状况，指导人们采取合理行为标志的，安全标识标志能够提醒工作人员预防危险，从而避免事故发生；当危险发生时，能够指示人们尽快逃离，或者指示人们采取正确、有效、得力的措施，对危害加以遏制，安全标识标志不仅类型要与警示的内容相吻合，而且设置位置要正确合理，否则就难以真正充分发挥其警示作用。

三、职责1.安全环保部负责警示标志与安全防护规定的编制和修订，标识标牌的发放，以及标识标牌监督检查和考核。

2.各部门负责根据本部门工作需要提出标识标牌的制作内容，列成清单交到安全环保部统一计划。

负责标识标牌的使用和日常检查维护工作。

3.基建科在有车辆进出或经过的基础建设、装置设施安装、施工后车辆容易忽视的建构筑物高出地面至1.2米处设置防止标识和防撞设施。

4.设备科在设备设计阶段应该将安全防护措施、警示标牌纳入设计中。

四、使用规定公司各运行设备及相关墙体、罐体等均用标识牌清晰标识出名称。

1.各运行设备应制作标识标准的标牌嵌入、固定或悬挂于明显位置，便于查看和识别。

2.公司内道路交通标识标准须完整，厂区内有些部位要对车辆有限速、限高标识，在主要路口和公共设施须有引路标识。

3.厂区关于煤气区域须挂“当心煤气中毒”的告知牌。

4.变电站和配电站须挂“高压危险，请勿靠近”的告示牌，配备“有人作业，禁止合闸”的标识牌。

5.厂区内重要机房出入口应悬挂“机房重地，非请勿进”的标识。

6.库房物资名称应挂贴货架和物资上。

库房门口应挂上“严禁烟火”的标牌。

7.厂区所有绿化应设置相应的绿化标识牌。

必须放置在清晰、醒目的位置。

8.栏杆上须有“严禁跨越”、“禁止攀爬”、“严禁高空抛物”的告示牌。

9.进入厂区须挂“必须戴安全帽、必须穿工作服”的告知牌。

10.池、井处护栏上须悬挂“水深，请勿靠近”、“当心淹溺”；高温区域或装置须悬挂“当心烫伤”的警示标识。

设备标识牌整改宣传报道
XX局组织开展输、变、配电设备标识牌专项排查治理活动，旨在消除设备隐患，打造标准化线路、变电站，将“安全管理提升活动”落到实处。

该局以往使用的标识牌采用喷漆等方法进行设置，不仅喷涂维护困难，而且长时间风吹日晒后容易产生标识字迹模糊不清的现象，极易产生作业人员辨识不清设备，造成误登、误入带电间隔等恶性事件发生，为消除安全隐患，该公司对所属线路标识进行了更换。

此次更换的新标识牌美观耐用，警示语醒目、清晰，便于更换维护，能够达到有效防止误登杆、误入带电间隔的目的，为运行人员在巡视、倒闸操作等各类日常工作行为中提供了可靠的安全保障。

该局一共补充、更改各类标牌标识372处，对所辖25条城配网线路、21条输电线路、10个35千伏变电站、4个10千伏开闭所的设备标牌标识进行了全面的清理，消除了设备隐患。

附件2：标准化变电站建设实施规范（二次设备名称及标识）二次设备名称及标识1 二次设备标识1.1 二次屏柜标识要求1.1.1 内容：按照二次设备命名规范执行，屏柜名称应能体现出屏柜内装置类型及功能。

1.1.2 尺寸：长度与门楣宽度相同，宽度为60mm。

1.1.3 色号：白底红框红字字体：黑体1.1.4 材质：不干胶工业贴纸1.1.5 安装：屏柜前后顶部门楣处1.1.6 示意图：图1.1 二次屏柜标识示意图1.2 二次压板标识要求1.2.1 内容：按照二次设备命名规范执行，压板名称牌标识应能明确反映出该压板的功能。

1.2.2 尺寸：建议31×10mm，可根据安装处实际尺寸确定。

1.2.3 色号：出口压板为红底白字，功能压板为黄底黑字，遥控压板为蓝底白字。

备用白底黑字。

字体：黑体1.2.4 材质：标签机打印、有机塑料板或工业贴纸1.2.5 安装：压板连片正下方5mm处1.2.6 示意图：图1.2 二次压板标识示意图1.3 二次空开、切换开关标识要求1.3.1 内容：按照二次设备命名规范执行，空开名称牌标识应能明确反映出该空开的功能。

1.3.2 尺寸：可根据安装处实际尺寸确定。

1.3.3 色号：交流空开及切换开关为白底黑字，直流空开为黄底黑字字体：黑体1.3.4 材质：标签机打印、有机塑料板或工业贴纸1.3.5 安装：空开名称指示牌安装于空开正下方5mm处或空开上（可视现场具体情况而定）；切换开关位置指示安装于切换手柄正方向引线5mm处，切换开关名称指示牌安装于切换开关正下方5mm处。

1.3.6 示意图：图1.3 二次空开、切换开关标识示意图1.4同屏不同间隔保护压板区域划分标识要求1.4.1 内容：通过保护压板前名称来区分同屏不同间隔的压板。

1.4.2. 尺寸：50×20mm。

虚线5mm 颜色：白底红字1.4.3. 色号：红色色彩为C0 M100 Y70 K201.4.4. 材质：标签机打印、有机塑料板或工业贴纸1.4.5. 安装：同屏不同间隔的压板之间或上下排压板之间。

关于井下电气设备标识与停送电挂牌标准管理规定为了进一步完善我公司机电质量标准化工作，杜绝机电事故的发生，机电科针对我公司井下电气设备及各岗位司机在日常操作、使用中存在的一系列问题，进行了进一步规范。

对各工作面电气设备、电缆做了以下规定：一、电器设备标识管理规定1、移动变电站高压侧必须全部张贴包机牌，包机牌上面要求注明所带负荷功率、整定值等详细参数，在移变高压头要求张贴电压等级标识及防爆合格证。

在移变低压部分依次张贴电气设备包机牌及电压标识。

井下再用的移动变电站高、低压负荷箱及干变本体要求分别安设保护接地系统具体规格严格执行《煤矿安全规程》的相关规定。

2、井下低压开关上必须挂包机牌，包机牌上的内容要求填写工整有效，开关腔内贴产品出厂合格证及防爆合格证。

3、各单位在工作面使用的磁力启动器在开关手把显著位置必须标明开关的正反转方向。

4、各掘进单位在局扇自动切换开关上方必须标明所带局扇的巷道名称，及所带的回路（Ⅰ、Ⅱ回路及线路编号），并在开关手把处张贴局扇的正反转方向。

5、综采队在组合开关的包机牌上标明开关所带的设备名称、功率及整定值在组合开关腔内分别张贴防爆合格证、设备出厂合格证，并在开关手把处张贴开关的正反转方向。

6、井上下在电缆上必须张贴电缆标志牌，在电缆标志牌上注明线路中的电缆详细参数及所带负荷。

并必须在开关的出线处、进（出）接线盒、穿墙管、进线开关处、所接负荷处、巷道拐弯处挂电缆标志牌，电缆每隔100米挂一处电缆标志牌。

二、停送电及挂牌管理规定1、各种设备控制开关、控制箱正常情况下停止运行的设备停机时，必须停电闭锁。

2、井下各区队检修设备时严格执行开关、控制箱停电闭锁挂“有人工作，严禁送电”的标志牌，挂牌的岗位司机或检修设备的电钳工，做到谁操作谁挂牌，谁停电谁挂牌，严禁非操作人员随意挂牌，在同一线路上，两处以上同时作业时，每处必须各挂各的停电牌，确定全部作业完毕后方可送电。

3、各井下变电所及采掘工作面配电点必须配备足额数量的停电牌，需停电检修设备时，必须停电闭锁上一级开关，并挂停电警告牌，设专人监护，停电牌必须谁挂谁摘，非工作人员禁止合闸；在合闸前必须细心检查，确认无人检修时方能合闸。
