交流接触器的原理、选用及常见故障

交流接触器的工作原理
交流接触器是一种常用的电器元件，主要用于控制交流电路的开关操作。

它的工作原理是利用电磁吸合力和弹簧的弹力相互作用，实现接通和断开电路的功能。

当交流接触器处于断开状态时，电磁线圈中无电流通过，此时弹簧会使触点张开，使得电路断开，不传导电流。

当需要闭合电路时，通常需要一个外部开关或者控制电路通过线圈输入电流。

当线圈中通过电流时，其中产生的磁场会与磁铁的磁场相互作用，从而产生一个电磁吸合力。

这个吸合力会克服弹簧的弹力，使得触点关闭，两个接点之间形成通路。

此时电流可以顺利通过接触器，实现了电路的闭合。

如果外部控制电路断开电流，电磁吸合力消失，弹簧的弹力会将触点分开，打开电路。

在这个过程中，接触器完成了对电路的断开操作。

交流接触器工作原理的关键在于电磁力和弹簧力的平衡。

只有电磁吸合力大于或等于弹簧的弹力时，才能使得触点闭合；而当电磁吸合力小于弹簧的弹力时，触点会自动分开，实现断开电路。

除了电磁吸合力和弹簧力之外，交流接触器还存在一些辅助装置，如电弧熄灭器和阻尼装置等，用于保护触点不受电弧侵蚀，延长接触器的使用寿命。

总而言之，交流接触器通过电磁吸合力和弹簧力的相互作用，实现交流电路的开关操作。

它在电力系统、电机控制和自动化领域等方面有着广泛的应用。

交流接触器自锁原理及接法交流接触器是一种广泛应用于工业控制领域的电气设备，它具有操作简便、可靠性高、维修方便等优点。

其中，自锁功能是交流接触器的一个重要特性，能够有效地保证设备的安全运行。

本文将从交流接触器自锁原理、接法以及应用场景三个方面进行详细介绍。

一、交流接触器自锁原理1.接触器的工作原理交流接触器主要由电磁铁、触点、弹簧等部件组成。

当电磁铁通电时，产生磁场吸引触点闭合，实现电路的通断。

当电磁铁断电时，弹簧力使触点分开，切断电路。

2.自锁功能的实现自锁功能是通过接触器的内部结构实现的。

当电磁铁通电后，触点闭合，同时自锁触点也与电磁铁相连。

此时，即使电磁铁断电，由于自锁触点的机械连接，电路仍然保持通断。

要想使电路断开，需要手动操作按钮才能解锁。

二、交流接触器接法1.接线方式交流接触器的接线方式有多种，常见的有串联、并联、星形接法等。

接线时，应根据电气设备的功率、电压等参数选择合适的接法。

2.接线注意事项接线时，应注意以下几点：（1）接线前，应核对接触器的型号、规格与电气设备的要求是否一致。

（2）接线时，应使用足够截面积的导线，以保证电流畅通。

（3）接线端子应紧固，避免松动导致接触不良。

3.不同电压等级的接线方法不同电压等级的接触器接线方法有所不同。

低压接触器一般采用串联或并联接法，高压接触器则采用星形接法。

在实际应用中，还需根据电气设备的实际情况选择合适的接线方法。

三、应用场景及选用1.常见应用场合交流接触器广泛应用于各种电气设备中，如电动机、照明设备、空调等。

在需要频繁控制电路通断的场合，如自动化生产线，接触器具有良好的适用性。

2.接触器类型的选择根据负载电流、电压等级、控制方式等不同需求，选择合适的接触器类型。

常见的接触器类型有：电磁接触器、磁力接触器、真空接触器等。

3.与其他控制元件的配合使用接触器通常需要与其他控制元件如按钮、继电器、可编程控制器（PLC）等配合使用，实现对电路的远程控制和自动化控制。

交流接触器的结构和工作原理[交流接触器用途分类结构原理]交流接触器用途分类结构原理江苏省泗阳县李口中学沈正中一、接触器用途接触器是一种自动化的控制电器，广泛用于频繁接通或分断交、直流电路和一些控制电路。

交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用，从而起到远程控制或弱电控制强电的功能。

具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

二、接触器分类接触器按被控电流的种类可分为交流接触器和直流接触器。

这里主要介绍常用的交流接触器。

交流接触器又可分为电磁式、永磁式和真空式。

三、交流接触器构造原理1. 型号说明接触器产品型号规格繁多，不同的型号有不同的含义，(1) C型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。

(2)电磁式交流接触器型号为CJ。

真空式交流接触器型号为CZ。

2. 电磁式交流接触器的结构和工作原理(1)结构：交流接触器的动作动力交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。

为了使磁力稳定，铁芯的吸合面，加上短路环。

交流接触器在失电后，依靠弹簧复位。

另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。

主要由电磁系统、触点系统、灭弧系统及其它部分组成。

①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。

②触点系统：交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

触点是接触器的执行部分，包括主触点和辅助触点。

主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。

交流接触器结构与工作原理引言概述：交流接触器是一种用于控制电气电路中电流的开关设备，通常用于控制电动机、加热器、照明设备等。

它的结构和工作原理对于电气控制系统的正常运行至关重要。

本文将介绍交流接触器的结构和工作原理，匡助读者更好地理解这一重要的电气设备。

一、结构1.1 触点部份：交流接触器的核心部份是触点，它由固定触点和动触点组成。

固定触点固定在接触器内部，而动触点则通过电磁力与固定触点连接。

1.2 线圈部份：交流接触器还包括一个线圈，通过线圈通入电流来产生电磁力，控制动触点的闭合和断开。

1.3 辅助部份：交流接触器通常还包括辅助触点、过载保护、灯信号等辅助部份，用于实现更复杂的控制功能。

二、工作原理2.1 吸合过程：当线圈通入电流时，产生的电磁力使得动触点与固定触点吸合，闭合电路，电器设备开始运行。

2.2 断开过程：当线圈断开电流时，电磁力消失，动触点与固定触点分离，断开电路，电器设备住手运行。

2.3 过载保护：交流接触器还具有过载保护功能，当电路中的电流超过额定值时，过载保护会自动断开电路，避免设备损坏。

三、工作特点3.1 高可靠性：交流接触器采用机械连接，工作稳定可靠，适合于长期运行的场合。

3.2 耐久性强：交流接触器的触点采用特殊合金材料制成，具有良好的耐磨性和导电性，使用寿命长。

3.3 控制灵便：交流接触器可以实现多种控制功能，如正反转控制、时间延时控制等，灵便性高。

四、应用领域4.1 电动机控制：交流接触器常用于电动机的启动、住手和正反转控制。

4.2 照明控制：交流接触器可以用于照明设备的开关控制，实现定时开关等功能。

4.3 加热器控制：交流接触器还广泛应用于加热器的温度控制和过载保护。

五、发展趋势5.1 智能化：随着科技的发展，交流接触器将向智能化方向发展，实现远程监控和自动化控制。

5.2 节能环保：未来的交流接触器将更注重节能环保，采用高效节能的材料和技术，降低能耗。

5.3 多功能化：未来的交流接触器将具备更多的功能，如故障自诊断、远程控制等，满足不同场合的需求。

交、直流接触器常见故障、原因及处理方法接触器是一种用来频繁地接通或切断电动机或其他负载的主电路的一种自动切换电器。

由于它生产方便、成本较低、用途广泛，所以在各类低压电器当中，它是生产量最大，使用最广的一种产品。

接触器是利用电磁吸力作用来使触头闭合或断开大电流电路的，是一种典型的电磁式电器。

当电磁机构的线圈通电后，产生电磁吸力，使动铁心吸合，从而带动动触头与静触头闭合，接通主电路；若线圈断电后，线圈电磁吸力消失，在复位弹簧的作用下，动铁心释放，使动触头与静触头分离，切断主电路。

常见的交、直流接触器常见故障、原因及处理方法如下：1、吸不上或吸不足（触头已闭合但铁心仍未完全吸合）且有振动和噪声（1）电源电压过低。

处理方法是设法提高电压。

（2）线圈工作电压与电源电压不相符。

处理方法是更换与电源电压相符的线圈。

（3）铁心因机械原因卡死。

处理方法是调整互相卡住的零件的位置，去除障碍物。

（4）触头弹簧压力与释放弹簧压力过大。

处理方法是调整弹簧压力或更换弹簧。

（5）触头超行程过大。

处理方法是调整触头，减少触头的超行程。

2、吸不上而又无振动和噪声产生故障的原因很可能是线圈断线，可用万用表确认。

处理方法是找到断头，可以接驳断口的则修复，否则换新线圈。

3、衔铁不释放或释放缓慢（1）反作用力过小。

处理方法是调整弹簧的压力或反力弹簧的拉力。

（2）铁心板面有油污粘着。

处理方法是用干净软布将油污抹去。

（3）机械活动部分被卡住或转轴生锈、歪斜。

处理方法是排除卡住现象，已清除及润滑生锈部位。

（4）触头已熔粘在一起。

处理方法是撬开已熔粘在一起的触头，酌情更换新触头。

（5）剩磁过大。

对于交流接触器，其E形铁心在使用过久后，因去磁气隙的消失，会令铁心不释放。

此时的维修方法是可以在剩磁间隙处的极面锉去一部分，若不能奏效则更换铁心；而对于直流接触器则应更换或加厚非磁性垫片，好让线圈失电后容易释放衔铁。

4、线圈过热或烧损（1）线圈电压比电源电压低。

交流接触器结构及工作原理接触器的组成：电磁机构、主触点和灭弧系统、帮助触点、反力装置、支架和底座。

沟通接触器结构触头系统：主触头、帮助触头常开触头（动合触头）常闭触头（动断触头）电磁系统：动、静铁芯，吸引线圈和反作用弹簧灭弧系统：灭弧罩及灭弧栅片灭弧原理：线圈通电后，在铁芯中产生磁通及电磁吸力。

此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。

线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。

接触器结构及工作原理线圈常开主触点常开帮助触点常闭帮助触点接触器是一种电磁式自动开关。

它用于电动机频繁起动和远距离掌握，使操作更加平安便利。

接触器是应用较多的主要低压电器之一。

一、接触器接触器是靠电磁力操作的，按操作电源不同可分为直流和沟通两大类。

两类结构大致相同。

图一为接触器实物，图二为接触器的内部结构、文字符号。

图一沟通接触器图二沟通接触器内部结构和文字符号二、结构简介图二所示的接触器是由上下两段结构，上段为热固塑料躯壳。

上面固定着帮助触头、主触头和灭弧装置；下段为热塑性塑料底座，上面安装电磁系统和缓冲装置。

底座有螺钉固定孔，下部还装有用于IEC 标准35mm槽轨的锁扣。

1、电磁系统。

电磁系统由线圈、“E”形静铁心和衔铁心组成，静铁心头部装有短路环，用于防止沟通电流过零时衔铁的振动。

2、触头部分包括三对主触头和四对帮助触头。

主触头由三组桥式动触头和上下两侧三对静触头组成，触头材料为银基合金，容量较大，允许通过较大的电流，起接通和断开主电路的作用。

静触头、静铁心、线圈成一体，桥式动触头和衔铁成一体。

触头分成常开(NO)和常闭(NC)两类。

线圈末通电时，处于分断状态的触头称为常开触头；处于闭合状态的触头称为常闭触头。

该接触器四对帮助触头中常开(NO)、常闭(NC)触头数量可任意组合。

帮助触头只允许用于电流较小的掌握电路中。

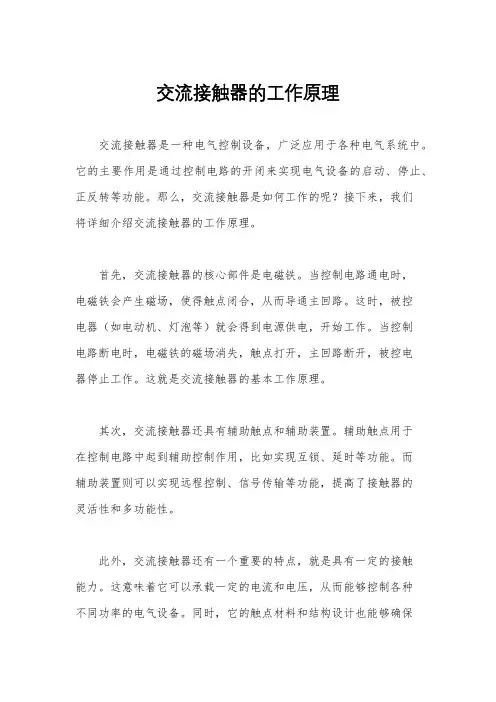

交流接触器的工作原理交流接触器是一种电气控制设备，广泛应用于各种电气系统中。

它的主要作用是通过控制电路的开闭来实现电气设备的启动、停止、正反转等功能。

那么，交流接触器是如何工作的呢？接下来，我们将详细介绍交流接触器的工作原理。

首先，交流接触器的核心部件是电磁铁。

当控制电路通电时，电磁铁会产生磁场，使得触点闭合，从而导通主回路。

这时，被控电器（如电动机、灯泡等）就会得到电源供电，开始工作。

当控制电路断电时，电磁铁的磁场消失，触点打开，主回路断开，被控电器停止工作。

这就是交流接触器的基本工作原理。

其次，交流接触器还具有辅助触点和辅助装置。

辅助触点用于在控制电路中起到辅助控制作用，比如实现互锁、延时等功能。

而辅助装置则可以实现远程控制、信号传输等功能，提高了接触器的灵活性和多功能性。

此外，交流接触器还有一个重要的特点，就是具有一定的接触能力。

这意味着它可以承载一定的电流和电压，从而能够控制各种不同功率的电气设备。

同时，它的触点材料和结构设计也能够确保在开关过程中不会产生过大的电火花，保证了设备的安全可靠性。

总的来说，交流接触器的工作原理可以简单概括为，通过控制电磁铁的通断来实现电路的开闭，从而控制被控电器的工作状态。

它具有灵活多功能、接触能力强、安全可靠等特点，广泛应用于工业生产、电力系统、建筑设备等领域。

通过本文的介绍，相信大家对交流接触器的工作原理有了更深入的了解。

在实际应用中，我们需要根据具体的控制要求和电气设备特点来选择合适的交流接触器，从而确保系统的稳定运行和安全可靠。

希望本文对大家有所帮助，谢谢阅读！。

交流接触器常见故障排查与检修交流接触器在工业生产中扮演着重要的角色，它主要用于控制各种电动设备的启停，保护电动机和其它设备。

由于长期使用和环境因素等原因，交流接触器也会出现一些常见故障，影响设备的正常运行。

对于交流接触器的常见故障排查与检修，我们有必要深入了解和掌握。

一、常见故障排查1. 接触器不能吸合当交流接触器不能吸合时，可能是由于线圈断路或短路引起的。

我们需要确认供电电压是否正常，然后检查线圈是否正常，是否有断路或短路的情况发生。

还需要检查接触器的触点是否有灰尘或氧化，以及触点弹簧是否正常。

如果以上方面都没有问题，那么可能是接触器的接点粘连或烧坏导致的。

3. 接触器产生噪音当交流接触器在工作时产生异常噪音时，可能是由于接点或继电器的外壳松动引起的。

这种情况下，需要进行维护和紧固。

还需要检查接触器的触点是否正常，是否有损坏或磨损的情况。

4. 接触器发热如果交流接触器在使用过程中发热严重，可能是由于负载过大、接触器线圈或触点接触不良引起的。

我们需要确认负载是否超过了交流接触器的额定值，并对线圈和触点进行检查和测试。

二、故障检修方法当接触器不能吸合时，首先需要检查供电电压是否正常。

如果电压正常，那么需要检查线圈是否存在断路或短路现象，对线圈进行检修或更换。

也要对触点进行检查和清理，保持其正常工作。

2. 接触器不能分闸的检修方法如果接触器不能分闸，需要对触点进行清洁和调整，以确保其能够顺畅分闸。

也需要检查触点弹簧的弹力是否正常，是否有松动或断裂的情况。

如果发现问题，需要及时更换。

对于交流接触器的常见故障排查与检修，我们需要对供电电压、线圈、触点、触点弹簧等部件进行定期的检查和维护，确保其能够正常工作。

在发现故障时，要及时进行分析并采取相应的修复措施，以便更好地保护设备和延长设备的使用寿命。
