立磨结构及工作原理立磨结构及工作原理1. 什么是立磨？立磨是一种常见的研磨设备，广泛应用于石材、建材、化工、冶金等行业中。
它通过利用转子的高速旋转和固定在壳体内的磨盘之间的摩擦力，将物料研磨成所需的细粉。
2. 立磨的结构立磨一般由以下几个部分组成：•转子：位于立磨上部，通过电机带动高速旋转。
转子上通常有多个磨盘。
•磨盘：位于立磨中部，与转子的磨盘相对应，固定在立磨壳体内。
磨盘上通常有多个研磨孔。
•立磨壳体：包围磨盘和转子的部分，用于固定和支撑转子和磨盘，同时起到物料进出的作用。
•进料装置：通常位于立磨的顶部，用于将物料输送到立磨内部。
•排料装置：通常位于立磨的底部，用于将研磨后的细粉排出。
3. 立磨的工作原理立磨的工作原理可以简单归纳为以下几个步骤：1.物料进料：物料通过进料装置进入立磨内部，位于转子和磨盘之间。
2.研磨：转子的高速旋转使得磨盘上的研磨孔不断与物料接触，造成剧烈的摩擦和撞击。
物料在磨盘之间被不断研磨、破碎、混合，逐渐达到所需的细度。
3.分级：研磨后的物料带有空气经过分级器，通过引导板等装置进行粉体的分级，将细粉和粗粉分开。
4.排料：细粉经过分级后通过排料装置排出，粗粉则返回到研磨区进行再次研磨，直到达到所需细度。
5.循环研磨：在立磨的工作过程中，物料通过进料装置不断补给进来，同时细粉和粗粉的循环研磨，使得立磨能够持续、高效地进行研磨作业。
结论立磨通过转子的高速旋转和磨盘之间的摩擦力，将物料研磨成所需的细粉。
它的结构包括转子、磨盘、立磨壳体、进料装置和排料装置。
立磨的工作原理是物料经过进料装置进入立磨内部，在转子和磨盘的作用下进行研磨、分级和排料。
通过循环研磨可以实现持续高效的研磨作业。
立磨在多个行业中都有广泛的应用，是一种重要的研磨设备。
4. 立磨的优点立磨作为一种常用的研磨设备，具有以下几个优点：•高效性：立磨通过转子的高速旋转和磨盘之间的摩擦力，可以快速将物料研磨成所需的细粉，提高研磨效率。
1．1原因分析(1)在预均化堆场布的料中只有粉煤灰和石灰石，由于没有粘土的掺入，立磨内的物料料粒之间粘附力减弱，料层的稳定性差，振动几率加大。
再加上循环风机的叶片磨损，风机叶轮的动态平衡不好，导致风机的抽力不稳定，使磨机内的物料忽多忽少，在操作上迫使操作员不断地通过压差及出口温度调整喂料量，以保证磨内物料量及料层的稳定。
调整的喂料量很难与波动的风量相一致，导致磨内物料量变化大，料层不稳定，磨机振动频繁，致使拉紧缸多次漏油。
(2)拉紧缸的密封圈由于使用的时间长而老化现象严重，需要更新。
(3)拉紧力设定范围不合理。
原来的设定范围是12～14 MPa，这个设定范围太窄，而且这个范围相对于现在的物料来说偏高。
拉紧力设定的范围窄，不但使拉紧缸内的氮气囊的缓冲能力减弱，而且使拉紧站的油泵在很短的时间内频繁启停，严重时会导致拉紧站的电机烧毁。
设定拉紧力偏高会使拉紧缸内的油压一直很高，这样高的油压给已经老化了的密封圈带来较高压力，再加上入磨物料中的铁矿石粒度过大(有的超过130 mm)，这样大块的铁矿石不但使磨机振动加大而且会使拉紧力出现大的波动，大于14．MPa的较高的压力经常出现，这样瞬时较大的压力不断地冲击着密封圈，这就更增加了拉紧缸密封圈漏油的机会，1-2解决办法(1)把进厂的铁矿石进行预破碎，降低铁矿石的人磨粒度。
(2)焊补循环风机叶片，并调整好它的动平衡，保证平稳的排风量，同时也减少风机的振动，降低循环风机的电流。
(3)根据物料的易磨性来确定合理拉紧力参数，由原来的12～14]V[Pa改为9～12]VIPa。
将原来的石灰石、粉煤灰预配料改为石灰石、粉煤灰、粘土三组分预配料，因为有粘土的加入，增加了料层的稳定性，提高了磨机的稳定性。
(4)由于温度过高或过低、排风量的过大或过小、喷水量的多与少、研磨压力的升高或降低等都会引起磨机的振动，所以在操作中必需避免上述现象的发生，优化参数以确保磨机稳定运转。
2粗粉分离器叶片掉落2．1原因(1)磨机振动大且频繁。
立磨基本知识简介目录一、立磨概述 (2)1.1 立磨的定义 (3)1.2 立磨的发展历程 (4)1.3 立磨的优势与特点 (5)二、立磨的工作原理 (6)2.1 立磨的主要组成部分 (7)2.2 立磨的工作流程 (8)2.3 立磨的工艺参数 (9)三、立磨的工业应用 (10)3.1 立磨在水泥行业的应用 (11)3.2 立磨在电力行业的应用 (12)3.3 立磨在冶金行业的应用 (13)3.4 立磨在其他行业的应用 (14)四、立磨的选购与维护 (15)4.1 立磨的选购原则 (16)4.2 立磨的维护保养 (17)4.3 立磨常见故障及处理方法 (18)五、立磨的发展趋势与展望 (19)5.1 立磨的技术创新 (20)5.2 立磨的环保发展 (21)5.3 立磨的未来发展方向 (22)一、立磨概述立磨作为一种重要的粉碎设备，具有独特的结构特点和工作原理。
它通过高速旋转的磨盘和磨辊对物料进行碾压和剪切，从而达到粉碎和研磨的目的。
与传统的球磨机相比，立磨具有更高的工作效率和更低的能耗。
立磨在操作过程中产生的噪音较小，对环境的污染也相对较低。
立磨的应用范围广泛，适用于多种物料的加工处理。
在矿业领域，立磨主要用于矿石的粉碎和研磨，为后续的选矿和冶炼过程提供合适的物料粒度。
在化工领域，立磨用于研磨各种化学原料，以获取所需的细度和质量。
在建材行业，立磨则用于生产水泥、石灰等建筑材料的生产过程中。
随着工业技术的不断发展，立磨的技术水平也在不断提高。
现代立磨采用了先进的控制系统和智能化技术，能够实现自动化操作和远程控制。
这提高了立磨的工作效率，降低了操作难度，并提高了生产过程的可靠性和安全性。
新型立磨还注重环保性能的提升，如采用封闭式结构和除尘系统，减少粉尘的排放，降低对环境的污染。
立磨作为一种重要的工业粉碎设备，在现代工业生产中发挥着重要作用。
它具有独特的结构特点和工作原理，广泛的应用范围以及先进的技术水平。
立磨液压系统常见故障和处理立磨液压系统运行过程中会出现各种故障，如磨辊升不起来或无法加载加压，也可能出现储气罐氮气囊破裂损坏、液压系统振动不稳定等问题。
本文分享立磨液压系统9种故障现象及对应解决办法。
1.蓄能器储气罐氮气囊破损，出现“砰砰”声音，管道产生冲击振动。
用专用压力表检测诊断储气罐氮气囊压力是否降低或严重为零，如果是压力降低或为零，说明氮气囊出现渗漏损坏。
主要原因：氮气囊质量不好、储气罐进出口阀损坏、液压油内杂质导致氮气囊破损压力波动产生振动冲击和“砰砰”噪音。
解决办法：更换专业厂家制作的质量优良的氮气囊或更换损坏的储气罐进出口阀并改进菌型阀结构提高阀杆强度、清理液压管道杂质并采用过滤精度不大于5μm的滤油机过滤，添加液压油达到NAS7级。
2.液压管路法兰漏油。
主要原因：密封件老化损坏或安装不正压出毛边或两法兰不平及法兰错位螺栓松动、管道有应力法兰不同心导致法兰漏油。
解决办法：定期（12个月检查一次）更换老化密封件；安装密封件时要摆正、完全放入沟槽内，防止挤压受力损坏密封件而失效；调整管道两片法兰同心并平行，均匀紧固连接螺栓并固定管道牢靠防止摆动漏油。
3.油泵和过滤器工作正常情况下，磨辊升辊正常，降辊时磨辊不降或出现升降辊都不动故障。
主要原因：液压油没有进入油缸有杆腔，导致无法加压，不能降磨辊。
升降辊都不动主要原因是液压油没有进入油缸无杆腔和有杆腔，导致无法加载，不能升降辊。
解决办法：经分析检查三位四通电磁阀因磨损或油脏卡住，阀芯只能一侧工作，另一侧不能工作，或者两侧都不能正常换向工作。
磨损的三位四通电磁阀更换新件；油脏导致卡住，拆卸、清洗三位四通电磁阀，并过滤液压油，油缸正常工作，升降磨辊都正常。
4.四个磨辊中有两个可以升辊到限定位置，另外两个磨辊升辊速度较缓慢，在设定时间内（120s）不能升辊到位。
主要原因：根据已经有两个磨辊可以升起来状态，诊断液压系统没有问题，检查没有其他机械问题。
立磨机常见故障与解决方法立磨机在使用过程中所出现的故障，可按如下进行处理故障一：不出粉或出粉少产量低产生原因：(1)锁粉器未调整好，密封不严，造成粉倒吸。
(2)铲刀磨损大物料铲不起。
排除方法；(1)检查和调整好锁粉器密封，发现漏气处应堵住。
(2)更换铲刀故障二：成品粉子过粗或过细。
产生原因：(1)分析机叶片磨损严重，不起分级作用。
(2)风机风量不适当。
排除方法：(1)更换叶片并适当关小风机进风量能解决过粗。
(2)过细应该提高进口风量。
故障三：主机电流上升，机温上升，风机电流下降。
产生原因：(1)给料过量，风道被粉料堵塞，管道排气不循环，气流发热使之主机电流，机温升高，风机电流下降。
排除方法：(1)减少进料量，清除风道积粉。
(2)开大余风管闸门，进机物料温度控制在6%以下。
故障四：主机噪音大并有较大振动。
产生原因：料硬冲击大，或无料层。
(2)磨辊磨环失圆变形严重。
排除方法：(1)减少进料粒度。
(2)更换磨辊磨环。
故障五：风机振动产生原因；(1)风叶上积粉或磨损不平衡。
(2)地脚螺栓松动。
排除方法：(1)清除叶片积粉或更换叶片。
(2)拧紧地脚螺栓故障六：分析机油箱发热。
产生原因；(1)机油粘度太油厚，螺纹泵油打不上去使上部轴承缺油。
排除方法：(1)检查机油的牌号和粘度是否与要求相符。
(2)检查分析机运转方向故障七：磨辊装置进粉轴承易损坏。
产生原因：(1)断油或密封圈损坏。
(2)长期缺乏维修和清洗。
排除方法：(1)按规定时间及时加油。
(2)定期清洗，更换油封。
一般来说，立磨机粉机配件的工作环境可以说是灰尘比较严重的，所以说机器在长期的使用过程中都会被灰尘累积的无法正常的运行，这就要求人们在一定的时间内要对机器经常地清洗。
立磨机粉机的除尘设备是利用旋转气流所产生的离心力将尘粒从合尘气流中分离出来的除尘装置。
它具有结构简单，体积较小，不需特殊的附属设备，造价较低.阻力中等，器内无运动部件，操作维修方便等优点。
第七节立磨(图立磨生料粉磨工艺)一、立磨的工作原理及立磨的类型1.立式磨的工作原理主要工作部分为磨盘及磨辊。
电动机通过减速器带动磨盘转动，磨辊在磨盘上绕自身轴心滚动。
物料通过锁风喂料装置经下料溜管落到磨盘中央，由于离心力的作用形成环形料床，并被钳入磨辊与磨盘之间，受到挤压作用而被粉碎，并由于相对滑动产生剪切力，使物料被磨细。
立磨上部带有选粉设备，从下部侧面通入热空气，对物料进行烘干。
在磨盘的惯性离心力作用下,被粉磨的物料从磨盘边缘溢出,被高速气流扬起到分离器进行分级,粗粉返回磨盘再次受到粉磨（称为内循环）,细粉则被气流带到磨外。
没有被热空气带起的粗颗粒物料，溢出磨盘后被斗式提升机重新喂入选粉机，再次挤压粉磨（称为外循环）。
理解挤压粉磨、悬浮烘干，选粉分级三位一体的工作过程。
2.立磨的分类按磨辊、磨盘的几何形状分为：(1)莱歇磨(锥辊--平盘式)(2) MPS磨(鼓辊--碗式)(3)雷蒙磨(锥辊--碗式)(4)伯力鸠斯磨(双鼓辊--碗式)(5)彼得斯磨，又称E型磨(球--环式)(6)ATOX磨(圆柱辊--平盘式)二、立磨的构造1.磨盘：包括导向环、风环、挡料圈、衬板、盘体、刮料板和提升装置等。
2.磨辊：辊套为易磨损件，要求有足够的韧性和良好的耐磨性能。
3.选粉机，可分为静态、动态和高效组合式选粉机三大类。
a.静态选粉机工作原理类似于旋风筒，结构简单，无可动部件，不易出故障。
但调整不灵活，分离效率不高。
b.动态选粉机这是一个高速旋转的笼子，含尘气体穿过笼子时，细颗粒由空气摩擦带入，粗颗粒直接被叶片碰撞拦下，转子的速度可以根据要求来调节，转速高时，出料细度就越细，与离心式选粉机的分级原理是一样的。
它有较高的分级精度，细度控制也很方便。
c.高效组合式选粉机将动态选粉机（旋转笼子）和静态选粉机（导风叶）结合在一起，即圆柱形的笼子作为转子，在它的四周均布了导风叶片，使气流上下均匀地进入选粉机区，粗细粉分离清晰，选粉效率高。

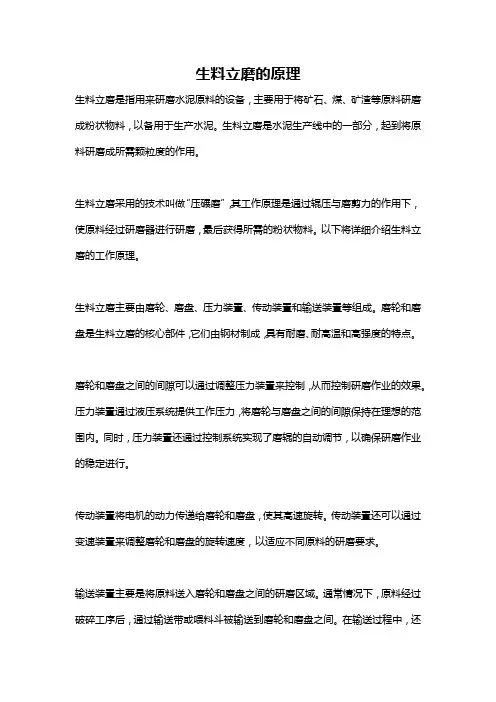

生料立磨的原理生料立磨是指用来研磨水泥原料的设备，主要用于将矿石、煤、矿渣等原料研磨成粉状物料，以备用于生产水泥。
生料立磨是水泥生产线中的一部分，起到将原料研磨成所需颗粒度的作用。
生料立磨采用的技术叫做“压碾磨”，其工作原理是通过辊压与磨剪力的作用下，使原料经过研磨器进行研磨，最后获得所需的粉状物料。
以下将详细介绍生料立磨的工作原理。
生料立磨主要由磨轮、磨盘、压力装置、传动装置和输送装置等组成。
磨轮和磨盘是生料立磨的核心部件，它们由钢材制成，具有耐磨、耐高温和高强度的特点。
磨轮和磨盘之间的间隙可以通过调整压力装置来控制，从而控制研磨作业的效果。
压力装置通过液压系统提供工作压力，将磨轮与磨盘之间的间隙保持在理想的范围内。
同时，压力装置还通过控制系统实现了磨辊的自动调节，以确保研磨作业的稳定进行。
传动装置将电机的动力传递给磨轮和磨盘，使其高速旋转。
传动装置还可以通过变速装置来调整磨轮和磨盘的旋转速度，以适应不同原料的研磨要求。
输送装置主要是将原料送入磨轮和磨盘之间的研磨区域。
通常情况下，原料经过破碎工序后，通过输送带或喂料斗被输送到磨轮和磨盘之间。
在输送过程中，还可以通过加入适量的热风来控制物料的温度，以提高研磨作业的效果。
当生料立磨启动时，电机通过传动装置使磨轮和磨盘高速旋转。
此时，原料被输送到磨轮和磨盘之间的研磨区域，受到磨轮的辊压和磨盘的磨剪力的作用，原料逐渐研磨成粉状。
在研磨的过程中，磨轮和磨盘之间的间隙由压力装置保持在一定的范围内，以确保研磨效果。
研磨作业的时间可以通过控制输送装置的速度来调节。
当原料达到所需粒度时，可以通过加入适量的水来控制生料立磨的出料温度和湿度，以便后续工序的进行。
生料立磨的工作原理可以总结为：电机通过传动装置带动磨轮和磨盘高速旋转。
原料通过输送装置进入研磨区域，经过磨轮的辊压和磨盘的磨剪力的作用，逐渐研磨成粉状。
通过控制压力装置来调节磨轮和磨盘之间的间隙，以保证研磨效果。
水泥原料立磨设备问题分析及解决方案磨机轰鸣，粉尘弥漫，在这片工业的乐章中，水泥原料立磨设备扮演着至关重要的角色。
然而，岁月的痕迹和技术的局限，让这些问题逐渐浮现，成了我们不得不面对的难题。
今天，就让我们深入分析这些问题，并提出针对性的解决方案。
一、问题分析1.设备磨损严重立磨设备在长期运行过程中，物料与磨盘、磨辊的摩擦，使得设备磨损严重。
尤其是磨盘和磨辊，磨损速度较快，影响了设备的稳定性和生产效率。
2.粉尘污染问题水泥原料立磨设备在运行过程中，物料破碎产生的粉尘，容易造成环境污染。
这不仅影响了员工的健康，也对周边环境造成了影响。
3.设备故障率高由于磨损、污染等因素，立磨设备的故障率较高，影响了生产的连续性和稳定性。
4.能耗问题立磨设备在运行过程中，能耗较高，尤其是磨盘和磨辊的驱动系统，能耗占比较大。
这不仅增加了生产成本，也对环境保护不利。
二、解决方案1.优化设备设计针对设备磨损严重的问题，我们可以从设备设计入手，采用耐磨材料，提高磨盘和磨辊的耐磨性能。
同时，优化磨盘和磨辊的结构，减少磨损。
2.改进生产工艺为了解决粉尘污染问题，我们可以改进生产工艺，采用封闭式生产，减少物料破碎过程中产生的粉尘。
同时，加强通风和除尘设备的使用，降低粉尘浓度。
哎哟，这个解决方案听起来不错。
不过，设备故障率高的问题怎么解决呢？3.强化设备维护针对设备故障率高的问题，我们需要加强设备的日常维护和保养。
定期检查设备，发现磨损严重的部件及时更换，避免因磨损导致的故障。
同时，提高员工的操作技能，减少误操作。
4.降低能耗（1）优化设备驱动系统，提高电机效率。
（2）采用变频调速技术，实现电机转速的精确控制。
（3）加强设备散热，降低设备运行温度，减少能耗。
5.创新技术应用当然，我们还可以探索新的技术应用，如：（1）采用先进的磨盘和磨辊材料，提高耐磨性能。
（2）引入智能控制系统，实现设备的自动优化运行。
（3）开展设备故障预测研究，提前发现并解决潜在问题。

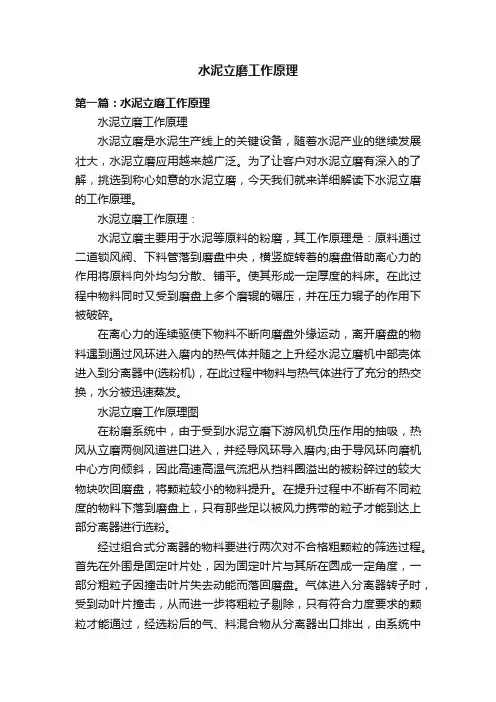

水泥立磨工作原理第一篇：水泥立磨工作原理水泥立磨工作原理水泥立磨是水泥生产线上的关键设备，随着水泥产业的继续发展壮大，水泥立磨应用越来越广泛。
为了让客户对水泥立磨有深入的了解，挑选到称心如意的水泥立磨，今天我们就来详细解读下水泥立磨的工作原理。
水泥立磨工作原理：水泥立磨主要用于水泥等原料的粉磨，其工作原理是：原料通过二道锁风阀、下料管落到磨盘中央，横竖旋转着的磨盘借助离心力的作用将原料向外均匀分散、铺平。
使其形成一定厚度的料床。
在此过程中物料同时又受到磨盘上多个磨辊的碾压，并在压力辊子的作用下被破碎。
在离心力的连续驱使下物料不断向磨盘外缘运动，离开磨盘的物料遇到通过风环进入磨内的热气体并随之上升经水泥立磨机中部壳体进入到分离器中(选粉机)，在此过程中物料与热气体进行了充分的热交换，水分被迅速蒸发。
水泥立磨工作原理图在粉磨系统中，由于受到水泥立磨下游风机负压作用的抽吸，热风从立磨两侧风道进口进入，并经导风环导入磨内;由于导风环向磨机中心方向倾斜，因此高速高温气流把从挡料圈溢出的被粉碎过的较大物块吹回磨盘，将颗粒较小的物料提升。
在提升过程中不断有不同粒度的物料下落到磨盘上，只有那些足以被风力携带的粒子才能到达上部分离器进行选粉。
经过组合式分离器的物料要进行两次对不合格粗颗粒的筛选过程。
首先在外围是固定叶片处，因为固定叶片与其所在圆成一定角度，一部分粗粒子因撞击叶片失去动能而落回磨盘。
气体进入分离器转子时，受到动叶片撞击，从而进一步将粗粒子剔除，只有符合力度要求的颗粒才能通过，经选粉后的气、料混合物从分离器出口排出，由系统中下游收尘设备收集。
水泥立磨结构图分离器的转速控制着物料的细度，由于采用变频调速电机，因此转子的转速可无极调节。
在物料粉磨提升回落过程中，与热气体进行着充分热交换，使物料水分蒸发，从而使成品水分控制在预定的范围内。
由于在喂入的物料中，可能会有一些难以粉碎的料块以及金属块偶然喂入磨内。

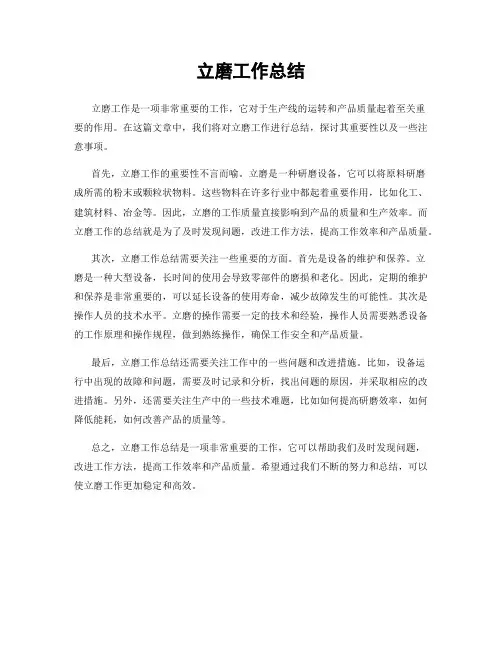

立磨工作总结
立磨工作是一项非常重要的工作，它对于生产线的运转和产品质量起着至关重
要的作用。
在这篇文章中，我们将对立磨工作进行总结，探讨其重要性以及一些注意事项。
首先，立磨工作的重要性不言而喻。
立磨是一种研磨设备，它可以将原料研磨
成所需的粉末或颗粒状物料。
这些物料在许多行业中都起着重要作用，比如化工、建筑材料、冶金等。
因此，立磨的工作质量直接影响到产品的质量和生产效率。
而立磨工作的总结就是为了及时发现问题，改进工作方法，提高工作效率和产品质量。
其次，立磨工作总结需要关注一些重要的方面。
首先是设备的维护和保养。
立
磨是一种大型设备，长时间的使用会导致零部件的磨损和老化。
因此，定期的维护和保养是非常重要的，可以延长设备的使用寿命，减少故障发生的可能性。
其次是操作人员的技术水平。
立磨的操作需要一定的技术和经验，操作人员需要熟悉设备的工作原理和操作规程，做到熟练操作，确保工作安全和产品质量。
最后，立磨工作总结还需要关注工作中的一些问题和改进措施。
比如，设备运
行中出现的故障和问题，需要及时记录和分析，找出问题的原因，并采取相应的改进措施。
另外，还需要关注生产中的一些技术难题，比如如何提高研磨效率，如何降低能耗，如何改善产品的质量等。
总之，立磨工作总结是一项非常重要的工作，它可以帮助我们及时发现问题，
改进工作方法，提高工作效率和产品质量。
希望通过我们不断的努力和总结，可以使立磨工作更加稳定和高效。
一、立磨控制与调整1、稳定料床：保持稳定的料床，这是辊式立磨料床粉磨的基础，正常运转的关键。
料床不稳时，入磨的湿矿渣会被大量地挤出，而无法进行粉磨。
料层厚度，可通过调节挡料圈高度，来调整合适的高度。
料层太厚，粉磨效率降低，粉磨结果很难达到要求；料层太薄，将引起振动，增加磨耗及成本。
如辊压加大，则产生的细粉多，料层将变薄；辊压减小，磨盘物料变粗，相应返回的物料多，粉磨效率降低。
料层变厚，磨内风量降低或选粉机转速增加，都会增加内部循环；料层增厚，磨内风量增加或减小选粉机转速减小，内部循环料层减薄。
应根据实际情况进行调整在正常运转下。
辊式立磨经磨辊压实后的料床厚度，不宜小于25-40mm，且启磨投料时，应采用相对料少、风大、辊压小的操作方式，以铺平料床，使磨机稳定运行，如果投料时料床不稳定，磨机将无法正常运行。
2、控制粉磨压力：粉磨压力，是影响磨机产量、粉磨效率和磨机功率的主要因素。
立磨是对料床施以高压，与磨盘间的挤压而粉碎物料的。
压力增加，辗磨能力增加，产量增加。
为了保护减速机，立磨它有一个压力的最大值，达到此值后，不再变化。
由于粉磨矿渣，料床一般较稳定，压力控制较稳定，但压力的增加随之而来的是功率的增加，导致单位能耗的增加，辊套及磨盘磨损的增加。
因此，适宜的辊压，要产量质量和能耗三者兼顾，该值决定于矿渣的易磨性、含铁量、喂料量及比表面积的要求。
在试生产时，要找出合适的粉磨压力以及负压，合理的风速风量，可以形成良好的内部循环，使磨盘上的物料层适当稳定，粉磨效率高当遇到入磨物料不稳定，或其它非正常情况时，要适当降低粉磨压力，以保证磨机在正常振动值范围内运行。
3、合适的温度：温度太低，则成品水分大，使粉磨效率和选粉效率降低，且会增加立磨主电机及选粉机电机的负荷，还有可能造成收尘系统冷凝；温度太高，会造成粉磨料层不稳，吐渣量的增加，循环负荷增加。
还可能因高温烧毁收尘布袋，也会影响到收尘效果，对收尘器布袋也会产生影响，减小其使用寿命。
立磨工作原理立磨是一种常见的磨粉设备，广泛应用于矿山、建材、化工等行业。
它具有高效、节能、环保等优点，受到了广泛的关注和应用。
那么，立磨是如何工作的呢？接下来，我们将从其工作原理入手，为大家详细介绍。
首先，立磨的工作原理主要包括磨盘、磨辊、磨料层和风力分离器等关键部件。
在工作时，原料从进料口进入立磨内部，经过磨盘和磨辊的作用，形成一定厚度的磨料层。
同时，高速旋转的磨盘和磨辊对磨料层进行强力研磨，使其达到所需的粉碎效果。
此时，风力分离器起到了关键作用，将磨磨料层中的粉末和气体进行有效分离，确保了粉末的细度和产量。
其次，立磨的工作原理还涉及到磨料层的形成和稳定。
在立磨内部，磨料层的形成是通过磨盘和磨辊的相互作用实现的。
磨盘和磨辊的不断旋转和挤压，使得原料在两者之间形成一定厚度的磨料层，从而保证了磨磨料层的稳定性和均匀性。
这对于磨磨料的粉碎效果和产量都具有重要的影响。
此外，立磨的工作原理还与磨料层的厚度和压力有着密切的关系。
磨料层的厚度和压力是影响立磨工作效果的重要因素。
合理的磨料层厚度和适当的磨料层压力，可以有效地提高磨磨料的粉碎效果和产量，同时还能减少磨损和能耗，提高设备的使用寿命和经济效益。
最后，立磨的工作原理还需要考虑到磨料的分类和分级。
在立磨内部，磨料的分类和分级是通过风力分离器来实现的。
风力分离器通过对磨料层中的粉末和气体进行分离，将粉末送入粉尘收集器，而将气体排出系统外，从而实现了磨料的有效分类和分级。
综上所述，立磨的工作原理涉及到磨盘、磨辊、磨料层和风力分离器等关键部件，以及磨料层的形成和稳定、磨料层的厚度和压力、磨料的分类和分级等多个方面。
只有充分理解和掌握了立磨的工作原理，才能更好地运用和维护立磨设备，提高生产效率，降低生产成本，实现经济效益和社会效益的双赢。
第七节立磨(图立磨生料粉磨工艺)一、立磨的工作原理及立磨的类型1.立式磨的工作原理主要工作部分为磨盘及磨辊。
电动机通过减速器带动磨盘转动，磨辊在磨盘上绕自身轴心滚动。
物料通过锁风喂料装置经下料溜管落到磨盘中央，由于离心力的作用形成环形料床，并被钳入磨辊和磨盘之间，受到挤压作用而被粉碎，并由于相对滑动产生剪切力，使物料被磨细。
立磨上部带有选粉设备，从下部侧面通入热空气，对物料进行烘干。
在磨盘的惯性离心力作用下,被粉磨的物料从磨盘边缘溢出,被高速气流扬起到分离器进行分级,粗粉返回磨盘再次受到粉磨（称为内循环）,细粉则被气流带到磨外。
没有被热空气带起的粗颗粒物料，溢出磨盘后被斗式提升机重新喂入选粉机，再次挤压粉磨（称为外循环）。
理解挤压粉磨、悬浮烘干，选粉分级三位一体的工作过程。
2.立磨的分类按磨辊、磨盘的几何形状分为：(1)莱歇磨(锥辊--平盘式)(2) MPS磨(鼓辊--碗式)(3)雷蒙磨(锥辊--碗式)(4)伯力鸠斯磨(双鼓辊--碗式)(5)彼得斯磨，又称E型磨(球--环式)(6)ATOX磨(圆柱辊--平盘式)二、立磨的构造1.磨盘：包括导向环、风环、挡料圈、衬板、盘体、刮料板和提升装置等。
2.磨辊：辊套为易磨损件，要求有足够的韧性和良好的耐磨性能。
3.选粉机，可分为静态、动态和高效组合式选粉机三大类。
a.静态选粉机工作原理类似于旋风筒，结构简单，无可动部件，不易出故障。
但调整不灵活，分离效率不高。
b.动态选粉机这是一个高速旋转的笼子，含尘气体穿过笼子时，细颗粒由空气摩擦带入，粗颗粒直接被叶片碰撞拦下，转子的速度可以根据要求来调节，转速高时，出料细度就越细，和离心式选粉机的分级原理是一样的。
它有较高的分级精度，细度控制也很方便。
c.高效组合式选粉机将动态选粉机（旋转笼子）和静态选粉机（导风叶）结合在一起，即圆柱形的笼子作为转子，在它的四周均布了导风叶片，使气流上下均匀地进入选粉机区，粗细粉分离清晰，选粉效率高。
第七节立磨（图立磨生料粉磨工艺）、立磨的工作原理及立磨的类型1.立式磨的工作原理主要工作部分为磨盘及磨辊。
电动机通过减速器带动磨盘转动，磨辊在磨盘上绕自身轴心滚动。
物料通过锁风喂料装置经下料溜管落到磨盘中央，由于离心力的作用形成环形料床，并被钳入磨辊和磨盘之间，受到挤压作用而被粉碎，并由于相对滑动产生剪切力，使物料被磨细。
立磨上部带有选粉设备，从下部侧面通入热空气，对物料进行烘干。
在磨盘的惯性离心力作用下,被粉磨的物料从磨盘边缘溢出,被高速气流扬起到分离器进行分级,粗粉返回磨盘再次受到粉磨（称为内循环）,细粉则被气流带到磨外。
没有被热空气带起的粗颗粒物料，溢出磨盘后被斗式提升机重新喂入选粉机，再次挤压粉磨（称为外循环）。
理解挤压粉磨、悬浮烘干，选粉分级三位一体的工作过程。
2.立磨的分类按磨辊、磨盘的几何形状分为：(1)莱歇磨(锥辊--平盘式)(2) MPS 磨(鼓辊--碗式)(3)雷蒙磨(锥辊--碗式) (4)伯力鸠斯磨(双鼓辊--碗式) (5)彼得斯磨，又称E 型磨(球--环式) (6)ATOX 磨(圆柱辊--平盘式)二、立磨的构造1.磨盘：包括导向环、风环、挡料圈、衬板、盘体、刮料板和提升装置等。
2.磨辊：辊套为易磨损件，要求有足够的韧性和良好的耐磨性能。
3.选粉机，可分为静态、动态和高效组合式选粉机三大类。
a.静态选粉机工作原理类似于旋风筒，结构简单，无可动部件，不易出故障。
但调整不灵活，分离效率不高。
b.动态选粉机这是一个高速旋转的笼子，含尘气体穿过笼子时，细颗粒由空气摩擦带入，粗颗粒直接被叶片碰撞拦下，转子的速度可以根据要求来调节，转速高时，出料细度就越细，和离心式选粉机的分级原理是一样的。
它有较高的分级精度，细度控制也很方便。
c.高效组合式选粉机将动态选粉机（旋转笼子）和静态选粉机（导风叶）结合在一起，即圆柱形的笼子作为转子，在它的四周均布了导风叶片，使气流上下均匀地进入选粉机区，粗细粉分离清晰，选粉效率高。
立磨常见故障及处理一．磨机振动的原因及处理：1.测振元件失灵：磨辊刚降下便出现振动，操作各程序和个参数都正常，而且现场并没有感觉到振动，后经检查发现测振仪松动，重新拧紧，开磨正常。
测振仪松动是常事，这时中控操作画面各参数均无异常，现场无振感。
预防发生此事要求平时巡检多注意，并保持清洁。
2.辊皮松动和衬板松动中控振动偏大，现场发现磨内出现有规律的振动和沉闷的声音，紧急停磨，入磨检查各夹板螺栓均无明显松动，磨内有无异物，一切正常，进磨才发现一辊皮松动。
辊皮松动是振动很有规律，因磨辊直径比磨盘直径小，所以表现出磨盘转动不到一周，振动便出现一次，再加上现场声音辨认，便可判断某一辊出现辊皮松动。
衬板松动，一般表现出振动连续不断，现场感觉到磨盘每转动一周便出现三次振动。
当发现辊皮和衬板有松动时，必须立即停磨，进磨详细检查，并要专业人员指导处理，否则当其脱落时，必将造成严重事故。
囊的预加压力不平衡，或过高或过低3.液压站N2囊不平衡时，则各拉杆的缓冲力不同，使磨机产生振动。
过高、过低则缓冲板能力减弱，也易使磨机振当N2囊的预加载压力要严格按设定值给定，并定时给其检查，防止其漏油、漏气，压力不正常。
动偏大，所以每个N24.喂料量过大、过小或不稳磨机喂料多，造成磨内物料过多，磨机工况发生恶变，很容易瞬间振动跳停。
因废料仓不能使用，开磨时吐渣直接入磨，降磨辊后振动偏大，同时表现料层厚度大，入口正压，这是因为开磨时吐渣多，加上皮带秤喂料，入磨喂料变多而造成。
这时应大量减少皮带秤喂料，等吐渣正常后，再加至正常。
喂料量过小，则磨内物料太少，料层薄。
磨盘与磨辊之间物料缓冲能力不足，易产生振动。
立磨试生产时，因机械需要要求按70%喂料，则喂料偏小，这是试生产中立磨振动大的原因之一。
所以可通过喂入大颗粒物料来保证磨机平稳运行。
不平稳物料使磨内工况大乱，易振动，要实现立磨操作的平稳，其重要因素之一是使物料平均平稳喂入。
5、系统风量不足或不稳当窑减产至200t/h时，磨机一启动便产生大量吐渣，两分钟不到便振动跳停，以为热风口积料多，但清理干净后，磨机仍启动不起来。
立磨机是集细碎、烘干、粉磨、选粉、输送于一体的粉磨设备。
水泥立磨机由由高效选粉机、磨辊装置、磨盘装置、磨辊液压加载装置、液压润滑系统，减速机、电动机、电气等部分组成。
在水泥立磨的主机中，磨辊总成通过横担轴悬挂在磨辊吊架上，磨辊吊架与主轴及铲刀架固定连接，压力弹簧压在磨辊轴承室的悬臂外端面上，以横担轴为支点迫使磨辊紧紧压在磨环内圆表面上，当电机通过传动装置带动主轴转动时，装在铲刀架上的铲刀与磨辊同步旋转，磨辊在磨环内圆滚动的同时绕自身轴自转。
电动机通过传动装置带动分析机旋转，叶轮转速越高，分选出的粉子越细。
水泥立磨机的工作原理是电动机通过减速机带动磨盘转动，物料从下料口落到磨盘中央，在离心力的作用下向磨盘边缘移动并受到磨辊的碾压，粉碎后的物料从磨盘边缘溢出，同时被来自喷嘴环（风环）高速向上的热气流带至与立磨一体的高效选粉机内，粗粉经分离器分选后返回到磨盘上，重新粉磨；细粉则随气流出磨，在系统的收尘装置中收集下来，即为产品。
没有被热气流带起的粗颗粒物料和意外进入的金属件从风环处沉落，由刮料板刮出后，经外循环的斗提机喂入磨内再次粉磨。
河南黎明重工科技股份有限公司主要生产矿渣立磨、水泥立磨机等各类矿山机械设备，公司经过长期的实践经验研发制造的新型水泥立磨机是一种高效粉磨及烘干的大型设备，其具有能耗低，粉磨效率高、烘干能力大、产品细度稳定、运行费用省等优点。
该水泥立磨机凭借粉磨效率高、电耗低、入料粒度大、噪音小、节能环保等优势，广泛应用于电力、冶金、火电厂、化工、水泥等行业中。
我公司秉着优越的技术力量和先进的加工设备，保证了产品质量及性能指标符合行业标准，热忱欢迎新老客户光临洽谈合作！水泥立磨在运转的过程中会因很多客观和主管的因素而出现故障问题，为了减少故障事故的发生，做好水泥立磨维修和处理工作至关重要。
加强对水泥立磨机的日常维修和保养工作，是提高设备运作效率，提升使用价值，创造可观经济效益的主要因素。
