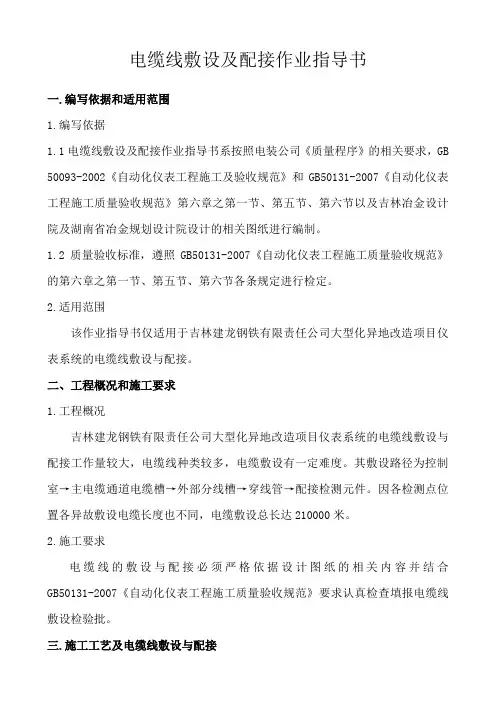

电缆线敷设及配接作业指导书一.编写依据和适用范围1.编写依据1.1电缆线敷设及配接作业指导书系按照电装公司《质量程序》的相关要求，GB 50093-2002《自动化仪表工程施工及验收规范》和GB50131-2007《自动化仪表工程施工质量验收规范》第六章之第一节、第五节、第六节以及吉林冶金设计院及湖南省冶金规划设计院设计的相关图纸进行编制。

1.2质量验收标准，遵照GB50131-2007《自动化仪表工程施工质量验收规范》的第六章之第一节、第五节、第六节各条规定进行检定。

2.适用范围该作业指导书仅适用于吉林建龙钢铁有限责任公司大型化异地改造项目仪表系统的电缆线敷设与配接。

二、工程概况和施工要求1.工程概况吉林建龙钢铁有限责任公司大型化异地改造项目仪表系统的电缆线敷设与配接工作量较大，电缆线种类较多，电缆敷设有一定难度。

其敷设路径为控制室→主电缆通道电缆槽→外部分线槽→穿线管→配接检测元件。

因各检测点位置各异故敷设电缆长度也不同，电缆敷设总长达210000米。

2.施工要求电缆线的敷设与配接必须严格依据设计图纸的相关内容并结合GB50131-2007《自动化仪表工程施工质量验收规范》要求认真检查填报电缆线敷设检验批。

三.施工工艺及电缆线敷设与配接1.施工工艺电缆选型→搬运开卷→架线敷设→电线配接2.作业准备2.1机具及材料(1)机具:打号机、放线架、热缩风枪、压线钳、铁锯、配线钳、各种规格螺丝刀、尖嘴钳子、电工刀等。

(2)材料：电线电缆、透明胶带、尼龙扎带、标签、端子号、异径管、热缩管、单芯线等。

3.工艺施工3.1电缆选型(1)依据设计图纸的规格、型号、种类选择所需电缆。

(2)根据电缆盘上的标识确认电缆型号，并根据敷设电缆顺序选择电缆盘并编号。

(3)电缆规格的选型必须与设计图纸相符合。

3.2搬运开卷(1)根据电缆穿线表整理所须电缆准备搬运。

(2)根据开卷顺序号，选择电缆盘。

(3)搬运前确认好搬运路线是否顺畅，有无软弱环节，并做好加强措施。

目录一、编制依据 (1)二、作业任务 (1)三、作业准备及作业环境条件 (2)四、施工进度安排 (3)五、作业方法及施工要求 (3)六、作业质量标准及检验要求 (10)七、职业安全卫生与环境管理 (10)八、绿色工程管理措施 (10)九、强制性条文 (11)十、创优措施 (11)十一、应急预案 (12)热控仪表校验作业指导书一、编制依据1.1 《新疆电力设计院设计》1.2 《电力建设施工及验收技术规范》（热控部分）(DL/T5190.5-2004)1.3 《火力发电厂热工仪表及控制装置监督条例》(83)水电电生字第73号1.4 《热工仪表及控制装置检修运行规程》 (86)水电电生字第93号1.5 《火电工程调整试运质量检验及评定标准》 (DL/T5210.4-2009)。

1.6 《电力建设安全工作规程》（火力发电厂部分）1.7 《火力发电厂基本建设工程启动及峻工验收规程》1.8 《火电机组达标投产考核标准（2001年版）》1.9 《火力发电厂技术标准（计量标准）》。

1.10《热工技术手册》1.11 设计及制造厂家技术标准和要求及供货商产品说明书及相关技术图纸二、作业任务2.1 工程概况大唐呼图壁热电厂2×300MW工程，本工程由大唐集团建设，其中2号机组由湖北省火电二公司承担安装及单体调试工作，总体设计由新疆电力设计院设计。

锅炉由东方锅炉集团股份有限公司提供DG1060/17.5-II13亚临界锅炉。

为一次中间再热、采用单炉膛、平衡通风、固态排渣、四角切圆燃烧、全钢架、全悬吊结构锅炉。

汽轮机由东方集团东方汽轮机有限公司提供CC300/270-16.67/0.4/538/538一次中间再热、凝汽式汽轮机。

发电机由东方电气集团东方电机有限公司的“水氢氢”冷却方式汽轮发电机组.2.2 工程量2号机组系统中所有工业用热电偶、热电阻校验，弹簧管压力表校验，双金属温度计校验，压力、差压变送器校验，压力、差压及液位开关等校验。

成套配电箱、柜作业指导书目录1. 使用范围 (1)2. 编制依据 (1)3. 施工准备 (1)3.1 材料准备 (1)3.2主要机具 (2)3.3作业条件 (2)4. 施工工艺 (2)4.1工艺流程 (2)4.2操作工艺 (3)5. 质量标准 (10)5.1主控项目 (10)5.2一般项目 (11)6. 成品保护 (12)7. 安全环保措施 (13)8. 质量记录 (13)电气专业成套配电箱、柜作业指导书1.使用范围本作业指导书适用于XX工程电气专业成套配电箱、柜安装施工。

2.编制依据（1）《建筑电气工程施工质量验收规范》（GB50303-2002）；（2）《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50171-92）；（3）《建筑工程施工质量验收统一标准》（GB50300-2001）；（4）《电气装置安装工程电气设备交接试验标准》（GB50150-91）；3.施工准备3.1 材料准备3.1.1设备及材料均均应符合国家或部颁的现行技术标准，符合设计要求。

实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。

3.1.2设备有铭牌，注明厂家、型号。

3.1.3安装使用材料：（1）型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。

（2）镀锌制品螺栓、垫圈、支架、横担表面无锈斑，有合格证和质量证明书。

（3）其他材料，铅丝、酚醛板、油漆、绝缘胶垫等均应符合质量要求。

（4）配电箱体应有一定的机械强度，周边平整无损伤。

铁制箱体二层地板厚度不小于1.5mm，阻燃型塑料箱体二层地板厚度不小于8mm，木制板盘的厚度不应小于20mm，并应刷漆作好防腐处理。

（5）导线电缆的规格型号必须符合设计要求，有产品合格证。

3.2主要机具吊装机具：汽车吊、叉车、卷扬机、吊装龙门架、倒链、钢丝绳、麻绳索具等。

安装工具：台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、案子、锉刀、钢锯、扳手、锤子、电工刀、改锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺等。

配电设备有限公司作业指导书版本号： A受控状况：（受控章）受控文件非受控件未经批准不得复制文件编号：YN/SCD-001Z 标题：高、低压开关设备一次母线制作、安装作业指导书共10页第3页图3.1.11、支持绝缘子2、线锤3、直尺1)、先在两个绝缘子与母线接触面的中心，各放一个线锤，用钢卷尺或钢板尺量出两线锤之间的距离A1及绝缘子中心线间的距离A2，而B1、B2 的尺寸可根据实际需要选定（以满足对地、带电体之间距离10kV≥125mm，380V≥20mm，母线长度最短，施工方便为原则）。

2)、然后将量测的尺寸在平台上或平板上划出大样；3)、根据测量数据计算下料所需的母线长度:L+△L=B1+B2+L√A1 +[A2 —（B1+B2）] +△L式中△L 为加工余量（均在10~25mm之间；L为两支持绝缘子间母线走向的实际尺寸。

3.4.3 下料：根据测量的尺寸，填写领料单，主管批准后，方可领料。

3.4.4 硬母线排矫直：矫直的方法一般有手工矫直和机械矫直两种:a.手工矫直：将母线放在平台上或平直的型钢上，用硬质木棰直接敲打平直,大型母线也可用木棰或垫块（铜、铝、木垫块均可）垫在母线上，同大锤间接敲打平直。

敲打时要用力适度，不能过猛，否则会引起母线变形。

b.机械矫直：对于大截面的母线，单用木棰平直有困难，可用母线矫直机进行平直。

作业指导书版号：A作业指导书修改状态：0 文件编号：YN/SCD-001Z 标题：高、低压开关设备一次母线制作、安装作业指导书共10页第5页a.金属电弧焊：用金属电弧焊时，母线要加热到200-300℃。

铜母线焊接后，用锤敲击焊缝，改善其结晶和消除应力。

焊铝母线时，焊条垂直于焊缝，电弧尽量压低，以直线运条方法和较快的焊接速度完成，更换焊条的动作迅速。

b.碳极电弧焊接：用石墨或碳棒做电极，利用电弧产生的热量加热母线和焊条，使焊条溶化合成焊缝如右图。

碳极电弧焊接的电源，一般采用直流碳极电弧焊。

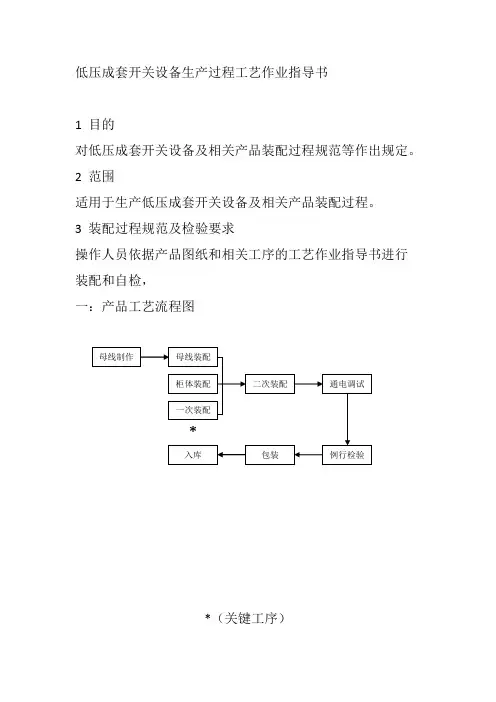

x x x x谢谢作业指导书受控状态版本号 B发放号发布日期2021年11月15日Xxxxxxxx许向峰卢郑波朱吕正作业指导书目录上下压成套开关设备生产流程图XX-01-01-2021注：从元器件安装到调试为关键工序母线加工工艺规程XX-01-02-20211、本守那么适用于低压成套电器设备中硬母线的加工，安装及验收。

2、设备工具剪板机(或母线切断机) 冲床、母线折弯机、冲孔模、钻模、手锯、橡皮锤、洋冲、2m 卷尺、1m钢尺、0.3m钢尺、直角尺、钢丝刷。

3、铜、铝母线材料应具有出厂试验合格证，否那么应进行抗拉强度延伸率的试验，其标准如下：3.1 抗拉极限强度22。

3.2电阻率〔20℃时〕22/米。

3.3延伸率铜母线不小于6%，铝母线不小于4-8%。

3.4 母线材料应平整洁净，不应有裂纹或裂口，折迭及夹杂物。

母线外表的划痕，气孔，坑凹，起皮等缺陷所引起的断面误差，对铜母线不应超过计算截面的10%，对铝母线不应超过3%。

4、矩形母线的允许裁流量一般应根据发热来选择，接触面不搪锡，镀锡，或未涂导电膏的母线应按附表1选择，接触面搪锡，镀锡及涂导电膏的母线应按表2选择。

5、母线材料的校正、校直，加工方法及要求如下。

5.1 用手工校正，校直5.2 铜铝母线不得用铁锤直接敲打，允许用橡皮锤敲打，但不允许有明显的锤击印痕。

6、母线下料6.1母线下料长度应按图纸规定的尺寸或按现声实际尺寸剪切。

6.2材料切断时直角的允许偏差见表1。

表1 (单位：毫米)6.3 以材料厚度为基准的切面允许偏差见表2表2 (单位：毫米)7、母线的弯形7.1 矩形母线的弯曲一般应进行冷弯，如需加热时，其温度和方法应符合表3的规定。

7.2母线的弯曲应符合以下要求见表4。

7.2.1弯曲半径不应小于表4所列数据。

7.2.2 反复弯曲只允许有一次。

7.2.3弯曲处应无裂口，裂纹及脱层等现象。

8.4 母线搭接连接时，其接触局部的长度应等于或大于母线的宽度，假设图纸无规定时，应参照附表5的要求。

新建通辽至京沈高铁新民北站铁路“四电”系统集成及配套房屋编号：系统调试作业指导书中国铁建电气化局集团有限公司单位：通辽至新民北客运专线TLSG-5标项目经理部编制：审核：批准：2017年2月17日发布 2017年3月1日实施系统调试作业指导书1.适用范围适用于新建通辽至京沈高铁新民北站铁路四电系统集成及配套房屋工程的通信工程传输系统，以及各子系统调试施工。

2.作业准备2.1内业技术准备应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2外业技术准备系统调试前应对设备进行检查，检查设备的电源线是否连接正确，确认正确后，再对设备进行加电处理，加电的过程中最好有厂家在场。

设备通电30min后对设备进行调试，在调试的过程中首先应对传输设备进行调试，再传输设备调通后，再调其它的通信子系统。

3.技术要求3.1 电源供给系统电源设备加电后，经过一段时间的稳定，对其性能指标进行检测，检测内容和要求见下表：序号检测项目标准和要求检测结果1 电源线布放、连接完整、连接位置、极性无误、可靠合格2 交流系统适应范围，超出关机保护动态范围指标要求：220V±30% 实测值3 电源告警交流断电或超出范围及时告警合格直流电压输出高限>55.8V及时告警合格直流电压输出底限<45V及时告警合格整流器故障有告警信号输出合格4 交流2路备份Ⅰ、Ⅱ路自动切换，自动倒换Ⅰ路合格5 直流电源电压一次电源和蓄电池互为热备份合格直流电源电压工作范围：-41∽57V 实测值6 蓄电池充放电电压浮充电压设定值：53.5V 实测值均充电压设定值：55.2V 实测值放电电压值：43.2 实测值7 蓄电池容量测试厂家标称值合格8 蓄电池充放电自动切换自动切换充放电状态合格9 镇流模块负荷均分性能≦±5% 合格3.2设备运行加电检查设备加电运行检查详见下表：序号方法与要求检查结果备注1 各功能单元板指示灯正常正常2 设备散热风扇开启运转正常正常3 风扇开关开启正常正常4 DC/DC转换单元开关开启正常正常5 机架总供电开关开启正常正常6 架电源告警开关开启正常（可消音）正常3.3 系统参数，交叉连接配置及业务数据加载本项工作是有设备厂家相应的工程师来依据设计要求和配置以及应用来进行完成的，施工单位配合协助检查各项配置和加载功能，熟悉操作方法和操作程序。

系统调试1、仪表调试工程使用工具：1）信号发生器。

精度0。

1级, 规格：0～50mA直流和0~20V直流. 2）直流十进位电阻箱。

精度0.2级，规格0。

01~9999。

99Ω。

3）电位差计。

精度0。

1级，规格：0~1000mV直流.4）双臂电桥.精度0。

1级。

5）精密电阻箱。

精度0.02级。

6）减压过滤器（气动).规格为0~4×105Pa.7）定值器（气动）。

规格为0～4×105Pa。

8）万用表。

9）数字电压表。

10）数字万用表.11）地阻测试仪。

12）游标卡尺.13）活动扳。

14）螺丝刀。

15）秒表。

16）兆欧表.17）转速校验仪（30～40000r/分钟，标准表误差±0.5％）18）数字测试仪（1～100kHz，精度1/10000，传感器误差一个数）19）低频信号发生器（0～20∨，0～200kHz)20）精密铂铑-鉑热电偶（300～1100℃±1℃）21）Ⅱ级鉑热电阻（0～500℃，－200～0℃）22）数字标准压力表（0～2.5、0~6、0～16、0~25、0～40kPa，0.1级）23）现场仪表校验仪(4～20mA,0、25％、50％、75％、100％可调) 24）频率信号发生器（220∨AC，0～10kHz可调)2、作业条件：1)仪表在安装前应进行单体的调校和检查。

2）仪表安装以后在投入使用前,必须进行系统(包括线路或管路在内）的调试。

其目的是：a）检查系统中各仪表间的连接管路或线路是否正确可靠，消除漏、堵、断、短、错等缺陷。

b）检查仪表到安装到现场后，是否遭损坏,可调部分是否有变动,以保证仪表应有的精确度。

c) 模拟工艺操作信号，联动调试全系统内各单元仪表,按设计要求整定值及调节器、执行器的方向。

3）仪表的工作条件和试验条件应符合如下要求：a）工作条件:周围空气温度：电动仪表0~50℃，气动仪表5~40℃,变送器－10～55℃，b）周围空气相对湿度:电动仪表不大于85%.气动仪表10%～90％.变送器10％~90％.基地式仪表10%~90％。

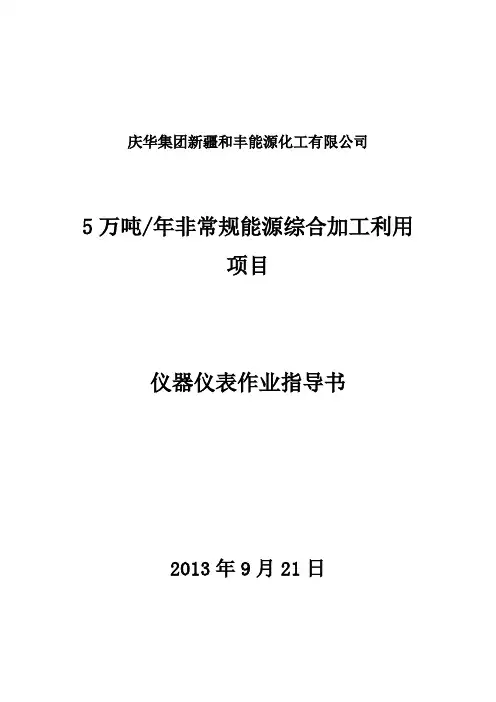

庆华集团新疆和丰能源化工有限公司5万吨/年非常规能源综合加工利用项目仪器仪表作业指导书2013年9月21日目录第一节日常巡检及维护作业指导书 (1)第二节锅炉热电偶检修作业指导书 (1)第三节锅炉给水调节阀的检修作业指导书 (2)第四节锅炉液位计检修作业指导书 (3)第五节压力表或铂电阻的检修作业指导书 (4)第六节焦油槽雷达液位计检修作业指导书 (5)第七节焦油槽液位自调阀门检修作业指导书 (6)第八节泵出口锥形流量计检修作业指导书 (7)第九节控制站卡件故障检修作业指导书 (8)第十节DCS操作站电脑更换作业指导书 (8)第十一节UPS电源故障检修作业指导书 (9)第十二节主风机轴瓦温度检修作业指导书 (10)第十三节轴瓦温度检修作业指导书 (11)第十四节皮带秤检修及校验作业指导书 (11)第十五节稀油站油压的检修作业指导书 (13)第十六节流量计的检修作业指导书 (14)第十七节质量流量计检修作业指导书 (14)第十八节冷凝水电导率仪检修作业指导书 (15)第二九节电动执行器检修作业指导书 (16)第二十节温度检测点安装作业指导书 (17)第二十一节压力/差压变送器安装作业指导书 (17)第二十二节电磁流量计安装作业指导书 (18)第二十三节雷达液位计安装作业指导书 (19)第二十四节皮带秤安装作业指导书 (19)第二十五节DCS安装作业指导书 (21)第二十六节控制系统仪表接地安装作业指导书 (22)第二十七节仪表桥架安装作业指导书 (23)第二十八节仪表穿线管安装作业指导书 (24)第一节日常巡检及维护作业指导书一、危害辨识1) 巡检及维护过程中可能摔倒造成人员伤害。

2）在交叉作业时可能造成机械伤害。

二、准备阶段1)物资及工具：常用仪表检修工具，安全帽,手套等.2）票证：《仪表工巡检表》、《仪表检修验收表》。

三、巡检内容及重点1）巡检岗位或路线:锅炉岗位、冷凝岗位、干馏岗位、公辅岗位、污水处理站岗位。

设备作业指导书第一篇：设备作业指导书一、目的：为了更好的满足生产需要，提高设备生产稳定性。

二、检修标准（一）、小修标准1、所有的运行设备的润滑检查（是否缺油）2、所有皮带转动装置检查（皮带松紧、电机）3、所有链转动装置检查（链轮易损、链条松紧、电机）4、所有联轴器转动装置检查（联轴器、销钉、缓冲块、电机）5、冷却水系统检查（水泵、水质、污垢是否堵管）检修后的标准为：润滑油正常、设备运行无异常、无震动、无明显发热，冷却效果好。

（二）、中修标准1、所有的运行设备的润滑检查（停车加注润滑脂和润滑油，润滑油如过性或不洁则更换）2、所有皮带转动装置检查（停车检查皮带是否易损、调节松紧、电机轴承检查及注润滑脂）3、所有链转动装置检查（链轮、链条是否易损，节距是否拉长、电机轴承检查及注润滑脂）4、所有联轴器转动装置检查（停车检查联轴器、销钉、缓冲块等是否易损、电机轴承检查及注润滑脂）5、螺杆减速器第一次换油，以后看实际情况定。

6、冷却水系统检查（电机轴承检查及注润滑脂，水泵拆洗、冷却水更换、螺杆一区冷却水夹套清洗）7、罗茨风机检查（轴承和同步齿轮及密封环，换润滑油）8、旋转喂料阀检查轴承及加注润滑脂.9、空压机和冷干机检查（油位和氟利昂）10、电嚣控制柜吹扫除尘及仪表校正.11、清除设备及管路上的“跑、冒、滴、漏”现象.（三）、大修标准1、蜂窝板除尘.（必做）2、联苯炉补液（必做）3、罗茨风机拆洗.（检查后确认）4、预结晶进风风机检查及更换轴承.（检查后确认）5、旋转喂料阀检查，更换轴承同时检查链轮、链条是否易损及加注润滑脂（必做）6、检查螺杆减速器润滑油是否需要更换、冷却系统是否正常、更换三角皮带及电机拆洗.（检查后确认做那些部分）7、过滤器阀体漏浆及阀杆紧处理.（必做）8、计量泵减速检查及更换润滑油.（检查后确认）9、增压泵减速器检查及换润滑油，增压泵检查石墨密封是否正常.（必做）10、油剂管路清洗.（必做）11、卷绕机检查及加注润滑脂.（检查后确认做那些部分）12、所有的油雾器和汽水分离器拆洗（必做）第二篇：设备检查作业指导书(定稿)质量管理体系工作文件设备检查作业指导书1.目的为了掌握线路状态，提高线路质量，快速、全面地获得线路检查资料，并对检查资料进行多种分析，及时了解线路状况，发现线路病害，提供线路修理工作计划，工作安排的详细资料。

电动指示仪、指示调节仪表单体调试施工作业指导书版本 1.0页码2 of 11发行日期2014.03.01 生效日期 2014.02.28 复审日期1、目的正确操作施工，保证电动指示仪、指示调节仪表单体调试施工作业质量符合规范要求。

2、适用范围本施工工艺适用于化工工程部盘装电动指示仪、指示调节仪的单体调试。

3、引用的标准及编制依据GB50093-2002《自动化仪表工程施工及验收规范》 GB50131-2007《自动化仪表工程施工质量验收规范》 SH 3521-2007-T 《石油化工仪表工程施工技术规程》 JGJ46-2005《施工现场临时用电安全技术规范》SH/T3503－2007《石油化工建设工程项目交工技术文件》 SH/T3543－2007《石油化工建设工程项目施工过程技术文件》4、设计文件（仪表施工图、材料表、设计说明、安装标准图）施工准备 4.1 施工准备熟悉图纸，了解仪表的型号、规格、材质等情况。

详细阅读仪表使用说明书，了解被校仪表的技术参数，掌握校验方法。

根据被校仪表的型号、规格，准备好校验仪器及必要的调校工具。

4.2 作业条件施工现场已具备施工条件，所需的图纸资料和技术文件齐备，图纸会审已进行，施工方案已经编制好且审核批准，并进行技术交底、安全技术交底。

控制室内照明、空调系统施工完毕。

工艺安装主设备已基本完工、管道施工完成30%～100%。

施工机具、劳动力、设备、材料及附件已准备就绪。

5、电动指示仪、指示调节仪表单体调试施工作业指导书版本 1.0页码 3 of 11发行日期2014.03.01 生效日期 2014.02.28 复审日期6、操作程序以及技术要求6.1仪表出库检查检查外观有无变形、损坏，指针脱落，零件丢失等缺陷。

外形尺应符合设计要求；核对铭牌及实物的型号、规格是否符合设计要求；经检查外观不合格的应及时退回生产单位。

6.2一般要求6.2.1校验用标准仪器，应具备有效的检定合格证。

XXXXX配电设备有限公司作业指导书生效日期：二○○八年七月
编制：日期：
审核：日期：
批准：日期：
版本号： A
受控状况：（受控章）
受控文件非受控件
未经批准不得复制
图3.1.1
确定连接方式（垂直或直线连接）后，根据母排尺寸按表3及要求尺寸决定钻孔数量，用宽座角尺、钢板尺、铅笔划出钻孔位臵中心线及切割线，然后用样冲冲中心眼，按表中要求孔的尺寸，上台钻钻孔。

作
接至元件端子的每根导线均应呈园弧形（图3）
跨门走线应成“U”或“S”形（图4，5）,线长以门开启到最大位臵及关闭时，线束不受其拉伸与收缩而损坏绝缘层为准。

多芯导线与元件端子连接时，要用OT或UT冷轧端子与导线连接，
端子排或二次接线端子一个端子最多只允许连接二根导线，两接线点之间不
二次线连接螺钉紧固后，螺纹露出螺帽到2牙，螺钉不得滑牙。

需焊接连接的焊点应光亮、大小一致，牢固。

目录一、工程概况 (2)二、编制依据 (2)三、施工组织机构设置及人员职责 (2)四、施工方法与技术要求 (3)五、劳动力及机具安排 (15)六、施工技术及质保措施 (15)七、质量目标及保证措施 (16)八、施工进度计划及保证措施 (18)九、安全生产文明施工管理措施 (21)十、附件………………………………………………………………(见附表)附件一：环境因素识别、评价附件二：职业健康安全危险源辨识、风险评价表一、概况1、工程名称：xxxxxxxxx2、建设地点：xxxxxxxx。

3、建设单位：xxxxxxxxxx4、设计单位：xxxxxxxxxxxxxxxxxxxx5、监理单位：xxxxxxxxxxxxxxxxxxxx6、监检单位：xxxxxxxxxxxxxxxxxxxxxxx7、质量监督单位：xxxxxxxxxxxxxxxxxxxxxxxxx8、要求质量标准：达到国家及行业施工验收规范一次性验收合格。

9、要求工期：合同工期xxx10、工程简介：xxx有限公司发电项目仪表安装工程，由锅炉，汽机本体及附属设施、主控室、电子间仪表装置等安装工程组成。

二、编制依据1、xxxx有限公司发电工程仪表专业施工图；2、《电力建设施工及验收技术规范》（热工仪表及控制装置篇）DL/5190.5-2004；3 、《电力建设施工质量验收及评价》（热工仪表及控制装置篇）DL/T5210.4-2009；4、《自动化仪表工程施工及验收规范》 GB50093-2002；5、《热工测量和控制仪表的安装》（第二版）中国电力出版社；6、《电力建设安全施工管理规定》；7、《电力建设安全工作规程》(火力发电厂部分)DL5009.1-2002。

三、施工组织机构设置及人员职责1、施工组织机构设置在分公司的总体领导下，根据工程现状，施工以第五分公司江苏项目部为主体，全面负责项目的施工管理，组织高效精干的队伍，运用“矩阵体制、动态管理、目标控制、节点考核”的项目动态管理组织施工，实施安全、质量、工期、成本四大控制，保证切实履行合同。
