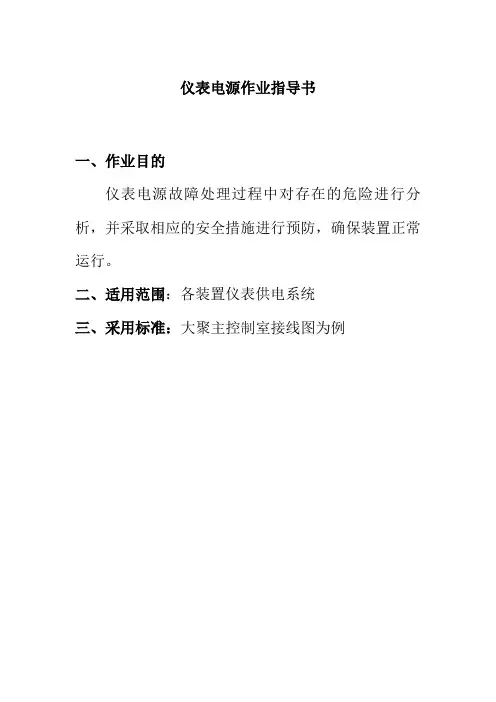

仪表电源作业指导书样本

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。

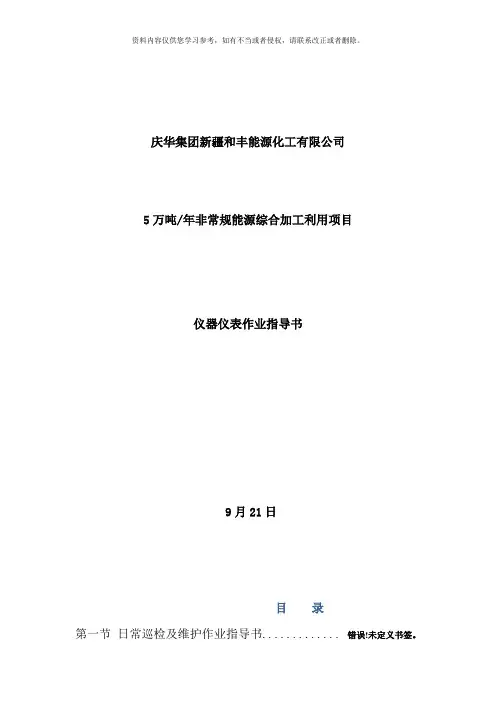

庆华集团新疆和丰能源化工有限公司5万吨/年非常规能源综合加工利用项目仪器仪表作业指导书9月21日目录第一节日常巡检及维护作业指导书............. 错误!未定义书签。

第二节锅炉热电偶检修作业指导书............. 错误!未定义书签。

第三节锅炉给水调节阀的检修作业指导书....... 错误!未定义书签。

第四节锅炉液位计检修作业指导书............. 错误!未定义书签。

第五节压力表或铂电阻的检修作业指导书....... 错误!未定义书签。

第六节焦油槽雷达液位计检修作业指导书....... 错误!未定义书签。

第七节焦油槽液位自调阀门检修作业指导书..... 错误!未定义书签。

第八节泵出口锥形流量计检修作业指导书....... 错误!未定义书签。

第九节控制站卡件故障检修作业指导书......... 错误!未定义书签。

第十节 DCS操作站电脑更换作业指导书......... 错误!未定义书签。

第十一节 UPS电源故障检修作业指导书......... 错误!未定义书签。

第十二节主风机轴瓦温度检修作业指导书....... 错误!未定义书签。

第十三节轴瓦温度检修作业指导书............. 错误!未定义书签。

第十四节皮带秤检修及校验作业指导书......... 错误!未定义书签。

第十五节稀油站油压的检修作业指导书......... 错误!未定义书签。

第十六节流量计的检修作业指导书............. 错误!未定义书签。

第十七节质量流量计检修作业指导书........... 错误!未定义书签。

第十八节冷凝水电导率仪检修作业指导书....... 错误!未定义书签。

第二九节电动执行器检修作业指导书........... 错误!未定义书签。

第二十节温度检测点安装作业指导书........... 错误!未定义书签。

第二十一节压力/差压变送器安装作业指导书.... 错误!未定义书签。

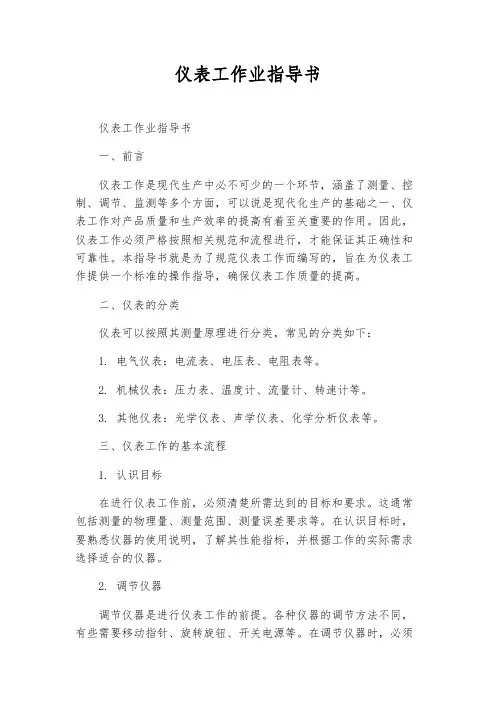

仪表工作业指导书仪表工作业指导书一、前言仪表工作是现代生产中必不可少的一个环节，涵盖了测量、控制、调节、监测等多个方面，可以说是现代化生产的基础之一、仪表工作对产品质量和生产效率的提高有着至关重要的作用。

因此，仪表工作必须严格按照相关规范和流程进行，才能保证其正确性和可靠性。

本指导书就是为了规范仪表工作而编写的，旨在为仪表工作提供一个标准的操作指导，确保仪表工作质量的提高。

二、仪表的分类仪表可以按照其测量原理进行分类，常见的分类如下：1. 电气仪表：电流表、电压表、电阻表等。

2. 机械仪表：压力表、温度计、流量计、转速计等。

3. 其他仪表：光学仪表、声学仪表、化学分析仪表等。

三、仪表工作的基本流程1. 认识目标在进行仪表工作前，必须清楚所需达到的目标和要求。

这通常包括测量的物理量、测量范围、测量误差要求等。

在认识目标时，要熟悉仪器的使用说明，了解其性能指标，并根据工作的实际需求选择适合的仪器。

2. 调节仪器调节仪器是进行仪表工作的前提。

各种仪器的调节方法不同，有些需要移动指针、旋转旋钮、开关电源等。

在调节仪器时，必须准确地按照使用说明进行操作，确保仪器能够按照所需测量调节到正确的状态。

3. 进行量测在调节好仪器后，即可进入量测阶段。

进入量测阶段前，要确保环境条件良好，如温度、湿度等。

在量测过程中，要对操作进行记录，注意记录的精度和可靠性。

4. 数据处理量测后的数据需要进行处理，以得到最终测量结果。

数据处理包括数据转换、误差分析、数据拟合等。

在数据处理阶段，要注意准确性和可靠性。

5. 分析结果在数据处理后，得到的最终结果要进行分析评估。

评估包括比较测量结果与目标要求、测量误差分析、评估可靠性等。

在分析结果时，要注意对测量结果的合理解释，确保评价的公正性和准确性。

四、仪表工作的注意事项1. 在使用仪器前，要认真阅读仪器的使用说明书，并熟悉不同仪器的使用方法和性能指标。

2. 在仪器调节和量测过程中，要仔细观察仪器的指示或指针的变化，保证调整准确，量测精度高。

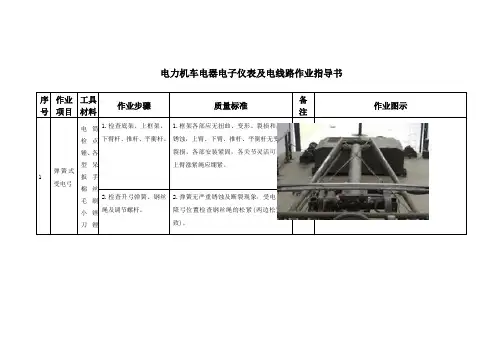

电力机车电器电子仪表及电线路作业指导书序号作业项目工具材料作业步骤质量标准备注作业图示1弹簧式受电弓电筒检点锤、各型呆扳手棉丝毛刷小锉刀锂1.检查底架、上框架、下臂杆、推杆、平衡杆。

1.框架各部应无扭曲、变形、裂损和严重锈蚀，上臂、下臂、推杆、平衡杆无变形、裂损，各部安装紧固，各关节灵活可靠。

上臂涨紧绳应绷紧。

2.检查升弓弹簧、钢丝绳及调节螺杆。

2.弹簧无严重锈蚀及断裂现象，受电弓在降弓位置检查钢丝绳的松紧(两边松紧一致)。

序号作业项目工具材料作业步骤质量标准备注作业图示基脂弹簧称毛巾3.检查扇形板、铰链座及调整螺栓，铰链座缺油时补油。

3.扇形板调整螺栓的丝扣不得滑扣及严重锈蚀，铰链及铰链座不缺油，调整螺栓紧固。

4.检查滑板托架、弓头支承装置。

4.弓头支承装置的活动部分在任何高度能灵活转动。

表面清洁，无裂损、变形，安装牢固。

5.检查滑板、润滑块，测量滑板厚度。

5.滑板与滑条接触面无严重腐蚀、电腐蚀、空洞及凹凸不平等，滑板不得有氧化、裂损、起层、伤痕及严重变形，表面光洁柔滑，滑条厚度4mm（原形10mm）。

序号作业项目工具材料作业步骤质量标准备注作业图示6.检测滑条间及滑条与诱导角间隙。

6.滑条与滑条间隙不大于1mm，滑条与诱导角间隙不大于2mm，表面平整，凹凸高低差不大于1mm。

7.检查擦拭瓷瓶及伞帽。

7.瓷瓶光洁，无裂纹，安装牢固，座子螺栓不憋劲，清洁度符合相应标准。

瓷瓶伞帽齐全、清洁，无裂损及严重变形。

8.检查分流线。

8. 分流线应清洁、齐全、紧固、接触良好，无过热和严重锈蚀，折损、断股面积不得超过原截面的10%。

序号作业项目工具材料作业步骤质量标准备注作业图示9.检查电空阀安装及接线，检查缓冲阀安装。

9.各部安装牢固，表面清洁，无裂损、变形。

10.检查传动风缸、安装座及防尘罩。

10.传动风缸防尘罩完好，无破损，各部安装牢固，表面清洁，无裂损、变形。

11.缓冲阀性能试验。

11.缓冲阀调节功能正常。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==仪表作业指导书篇一：仪表作业指导书4、自控仪表电气施工工艺2 仪表安装作业指导书? 仪表线槽架安装：1）制作支架时应将材料矫正、平直。

切口处不应有卷边和毛刺。

制作好的支架应牢固、平正、尺寸准确。

2）支吊架安装垂直度允许偏差2/1000，成排支架顶部高差允许偏2/1000，总长>5m，允许偏差10mm。

3）支吊架不应安装在具有较大振动、热源、腐蚀性液滴及排污沟道的位臵，不宜安装在具有高温、高压、腐蚀性及易暴介质的工艺设备、管道以及能移动的构筑物上。

4）制作好的槽架应平整，内部光洁，无毛刺，加工尺寸准确。

5）槽架采用螺栓连接时，应用半园头螺栓由里向外穿。

槽桥采用焊接连时，不应有显著变形，应光滑无毛刺，且作防腐处理。

6）槽架开孔采用机械加工方法开孔。

开孔处用合适的护圈保护电缆。

7）槽架的直线长度超过50米时，应采用热膨胀补偿措施。

8）槽架应良好接地。

? 仪表保护管安装：1）制作支架时应将材料矫正、平直。

切口处还应有卷边和毛刺。

制作好的支架应牢固、平正、尺寸准确。

2）在预埋件上支架应用焊接固定。

3）在不允许焊接支架的工艺管上采用U型螺栓或卡子固定。

4）保护管不应有变形、裂纹，内部清洁、无毛刺、管口光滑、无锐边。

5）管弯不应小于90o。

6）明敷时不应小于保护管外径的6倍，暗敷时不应小于保护管外径的10倍。

7）单根保护管的直角弯不应超过两个。

8）应符合GBJ93—86有关条款。

9）超过30米应加装拉线盒。

10）镀锌管及薄壁管应用螺纹连接。

11）在危险场所两端管口应密封。

12）与检测元件或就地仪表连接时应用金属软管。

13）保护管与未绝热的高温工艺设备，管道表面之间的距离，不应小于500mm，如无法满足要求时，应采取隔热措施；与设备、管道绝热层之间的距离应>200mm。

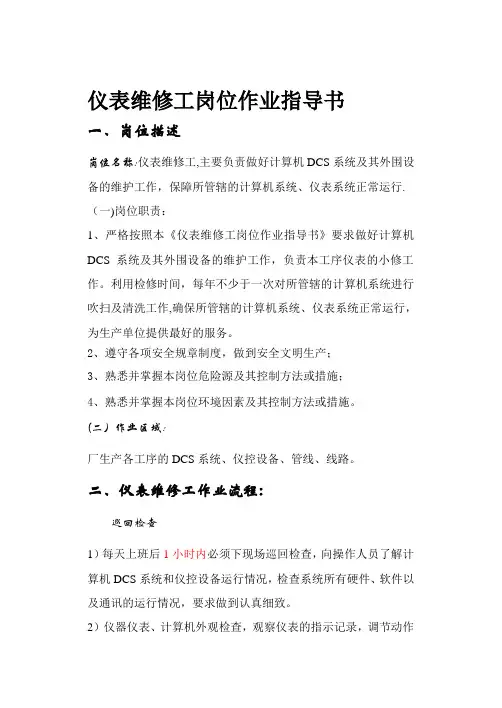

仪表维修工岗位作业指导书一、岗位描述岗位名称:仪表维修工,主要负责做好计算机DCS系统及其外围设备的维护工作，保障所管辖的计算机系统、仪表系统正常运行. （一)岗位职责：1、严格按照本《仪表维修工岗位作业指导书》要求做好计算机DCS系统及其外围设备的维护工作，负责本工序仪表的小修工作。

利用检修时间，每年不少于一次对所管辖的计算机系统进行吹扫及清洗工作,确保所管辖的计算机系统、仪表系统正常运行，为生产单位提供最好的服务。

2、遵守各项安全规章制度，做到安全文明生产；3、熟悉并掌握本岗位危险源及其控制方法或措施；4、熟悉并掌握本岗位环境因素及其控制方法或措施。

(二）作业区域：厂生产各工序的DCS系统、仪控设备、管线、线路。

二、仪表维修工作业流程:巡回检查1）每天上班后1小时内必须下现场巡回检查，向操作人员了解计算机DCS系统和仪控设备运行情况，检查系统所有硬件、软件以及通讯的运行情况，要求做到认真细致。

2）仪器仪表、计算机外观检查，观察仪表的指示记录，调节动作是否正常。

3）检查计算机、仪器仪表供电、供气是否符合规定要求.4)带常用工具和清洁用具;随时保证仪表间的清洁5）对重点工艺生产系统的仪表工艺数据；重点能源计量器具的计量数据进行定性分析；6）系统电源箱是否工作正常,电源风扇是否工作，5V、24V指示灯是否正常7）密封所有可能引入灰尘、潮气和鼠害或其它有害昆虫的走线孔（坑）等；8）UPS电源运行是否正常，查看面板指示灯是否正常；9)点检过程中,不得拉动模块接线、信号线、接地线；避免拉动或碰伤供电线路通信电缆；10）点检结束后锁好所有柜门。

11）对操作工的违规、违纪行为应予以制止，对屡教不改者，应上报厂部生产科。

12）一次仪表是否正常,取压管路有无泄漏、腐蚀。

定期维护保养、故障处理1）定期排污，保证取压管畅通，排污周期表如下：2）工序仪表确保安全运行,点检要求如下表：3）每周检查内容:一次表、二次表,仪器仪表，计算机、控制柜全面外观检查，部件是否完整，动作是否协调；重点能源计量仪表指示和数字核对误差，变送器校验；执行机构的转动部件是否灵活，应做好润滑工作;报警器试验和停止按钮动作检查4）每月检查内容：仪表管路、线路全面外观检查，做好缺陷记录；变送器零位检查；一次表、二次表零点核对记录；执行机构的位移的调节器输出的对应检查；工艺重要系统的仪表，计量仪表的系统校验.5）故障发现及修复:点检过程中发现故障现象后，首先要找出故障原因，再进行正确的处理，若不能立即修复，应立即拆卸更换新备件，四小时内无法修复的，必须与当班操作人员交底，并向主管领导汇报。

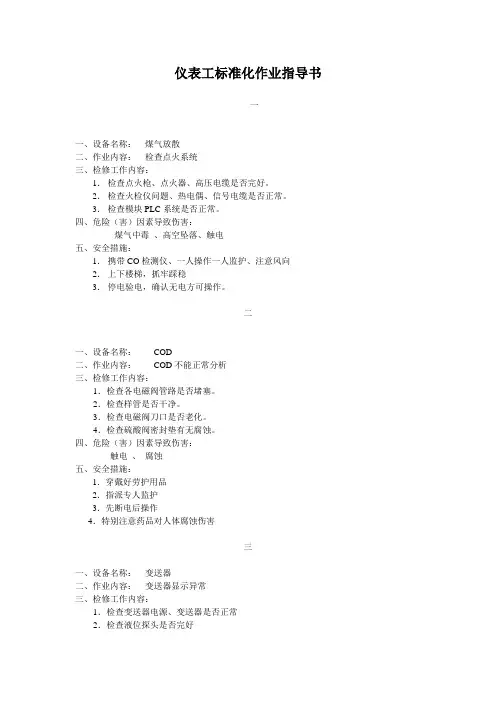

仪表工标准化作业指导书一一、设备名称：煤气放散二、作业内容：检查点火系统三、检修工作内容：1．检查点火枪、点火器、高压电缆是否完好。

2．检查火检仪问题、热电偶、信号电缆是否正常。

3．检查模块PLC系统是否正常。

四、危险（害）因素导致伤害：煤气中毒、高空坠落、触电五、安全措施：1．携带CO检测仪、一人操作一人监护、注意风向2．上下楼梯，抓牢踩稳3．停电验电，确认无电方可操作。

二一、设备名称：COD二、作业内容：COD不能正常分析三、检修工作内容：1．检查各电磁阀管路是否堵塞。

2．检查样管是否干净。

3．检查电磁阀刀口是否老化。

4．检查硫酸阀密封垫有无腐蚀。

四、危险（害）因素导致伤害：触电、腐蚀五、安全措施：1．穿戴好劳护用品2．指派专人监护3．先断电后操作4．特别注意药品对人体腐蚀伤害三一、设备名称：变送器二、作业内容：变送器显示异常三、检修工作内容：1．检查变送器电源、变送器是否正常2．检查液位探头是否完好3．检查导压管有无破裂堵塞现象四、危险（害）因素导致伤害：煤气中毒高空坠落五、安全措施：1．可靠切断气源2．携带CO检测仪3．高空作业，注意跌滑四一、设备名称：调节阀二、作业内容：调节阀不动作三、检修工作内容：1．检测执行机构是否有4 ~ 20mA调节信号2．检查调节阀执行器有无工作电源220 V3．检查调节阀执行机构伺放输出有无220V4．检查伺服电机是否正常。

5．检查调节阀是否灵活开关。

四、危险（害）因素导致伤害：煤气中毒触电滑跌五、安全措施：1．参检人员劳护用品穿戴齐全。

2．携带CO报警仪3．与岗位操作工密切配合，切断煤气，断电。

五一、设备名称：煤气分析仪二、作业内容：分析仪故障三、检修工作内容：1．检查取样管、电磁阀、连接件、过滤器是否畅通或漏气。

2．检查制冷器、抽气泵是否正常。

3．检查分析仪零点、量程。

4．检查液位报警器是否正常。

5．膜式滤纸潮湿，分析仪将打至内控。

6．检查油雾过滤器、薄壁过滤器是否堵塞。

仪表工作业指导书一、岗位职责1、负责全厂仪表的维修和保养，巡回检查、卫生清扫、校验等工作。

对故障仪表及时维修、调校并投运。

2、加强仪表设备的维护保养，消除跑冒滴漏现象，保持作业现场整洁,搞好文明生产。

3、负责提出仪表备品、备件的材料需求计划。

4、负责建立所有仪表设备台帐和设备档案。

5、对DCS和PLC系统进行定期清扫,对系统本身与仪表连接故障进行处理,对系统的调节参数进行设定。

6、对使用的工具、量具、仪表等妥善保管，节约使用备品件、材料等.7、树立“安全第一，预防为主"的理念，积极参加各项安全教育培训，提高安全技能，了解本岗位的安全危害。

8、正确使用、妥善保管各种劳动防护用品、防护器材和消防器材。

不得无故不用或损坏或送给他人.9、正确分析、判断和处理异常情况。

如发生事故，要立即向上级报告,保护现场，做好记录。

参加本岗位应急救援预案的演练.10、遵守安全操作规程，遵守劳动纪律，不串岗、脱岗、睡岗或做与本职工作无关的事。

11、不违章作业，对违章指挥有权拒绝执行,并向领导报告。

12、按要求做好所在岗位的安全消防设施的检查和维护工作，并做好记录。

二、安全操作规程1、所有人员必须经过严格的安全技术培训，经考试合格后方可上岗，职工要自觉遵守《厂规厂法》和各项安全操作规程。

2、维护人员要熟悉掌握所管辖的设备、仪表、仪器、工具的构造性能安全操作规定等知识.3、工作前必须穿戴安全保护用品，进入现场时不要和运转件、高温件接触,上下楼梯注意踏好扶稳。

4、现场作业必须有监护人，进入要害区、危险区、重点防火部位作业,必须遵守有关制度。

5、强电作业时，必须和电气人员一起协作进行。

6、拆装自动控制回路电器设备前,必须进行放电验电，确认无误方可作业。

7、使用手持电动工具必须严格的执行其安全操作规程，所有电动设备的接零接地保护装置必须安全可靠,检修时不得随意拆除、破坏。

电气线路及各种原件要定期检修、检验。

8、电器设备检修必须严格的执行检修挂牌制度，修前挂牌，修后挂牌，任何人没征得挂牌人同意不得擅自合闸。

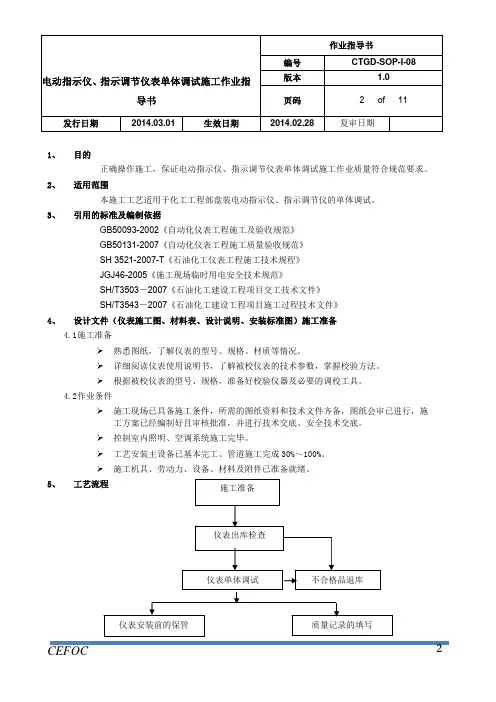

电动指示仪、指示调节仪表单体调试施工作业指导书版本 1.0页码2 of 11发行日期2014.03.01 生效日期 2014.02.28 复审日期1、目的正确操作施工，保证电动指示仪、指示调节仪表单体调试施工作业质量符合规范要求。

2、适用范围本施工工艺适用于化工工程部盘装电动指示仪、指示调节仪的单体调试。

3、引用的标准及编制依据GB50093-2002《自动化仪表工程施工及验收规范》 GB50131-2007《自动化仪表工程施工质量验收规范》 SH 3521-2007-T 《石油化工仪表工程施工技术规程》 JGJ46-2005《施工现场临时用电安全技术规范》SH/T3503－2007《石油化工建设工程项目交工技术文件》 SH/T3543－2007《石油化工建设工程项目施工过程技术文件》4、设计文件（仪表施工图、材料表、设计说明、安装标准图）施工准备 4.1 施工准备熟悉图纸，了解仪表的型号、规格、材质等情况。

详细阅读仪表使用说明书，了解被校仪表的技术参数，掌握校验方法。

根据被校仪表的型号、规格，准备好校验仪器及必要的调校工具。

4.2 作业条件施工现场已具备施工条件，所需的图纸资料和技术文件齐备，图纸会审已进行，施工方案已经编制好且审核批准，并进行技术交底、安全技术交底。

控制室内照明、空调系统施工完毕。

工艺安装主设备已基本完工、管道施工完成30%～100%。

施工机具、劳动力、设备、材料及附件已准备就绪。

5、电动指示仪、指示调节仪表单体调试施工作业指导书版本 1.0页码 3 of 11发行日期2014.03.01 生效日期 2014.02.28 复审日期6、操作程序以及技术要求6.1仪表出库检查检查外观有无变形、损坏，指针脱落，零件丢失等缺陷。

外形尺应符合设计要求；核对铭牌及实物的型号、规格是否符合设计要求；经检查外观不合格的应及时退回生产单位。

6.2一般要求6.2.1校验用标准仪器，应具备有效的检定合格证。

指导书岗位职能仪表人员负责热力车间仪表的维护保养以及公司每日能耗的计量和统计工作。

保证车间仪表检修、维修和安装施工的各工序过程得到有效控制，保证工程质 量完全符合设计和规范要求。

岗位职责1、负责热力车间仪表的维护和保养工作，保证各台设备中仪表的正常显示，为设备的运行提供准确的参数。

2、根据公司仪表周检计划，负责热力车间仪表的拆卸，送检，安装工作。

负责各生产车间进户能源计量仪表（蒸汽流量计、水表、碱表、天燃气表）岗位名称 ： 仪表维修所属部门 热力公司3、 的安装、 维修工作。

4、 热力车间新建项目中，负责仪表的选型工作，并配合技术人员完成仪表的安 装工作。

5、负责公司内深井的日常检查工作。

6、每月与电业局、 自来水公司、 天鸿热电等供能部门人员共同对月底抄表核对。

操作流程标准巡检流程 每天早晨点名后，对前一天夜班发现的问题进行解决，如果前一天夜班正常， 1、则开始对车间所有仪器仪表进行巡回检查。

2、车间仪器仪表巡回检查线路，先发电站，经空压机房，至 2#汽轮机，热油炉，到达热力站，对各岗位所属温度计，压力表，流量计进行细致查看。

3、如果发现仪表出现问题，则对仪表进行检查维修。

维修完成后对仪表进行校验，工作正常后投入使用。

4、日常工作中，值长或值班人员发现仪表问题反馈给维修人员，由维修人员对仪表进行检测维修。

仪表完成维修后投入运行，反馈给值长或值班人员。

仪表流程:仪表安装选型调试标准测温仪表安装1、测温元件安装位置，应按设计提供要求位置安装，安装取原部件不应在焊缝及其边缘上开孔和焊接。

2、测温元件在管道安装时，取原部件轴线应与工业管道轴线垂直相交。

3、测温元件与工业管道倾斜安装时，宜逆着介质的流向。

4、当测温元件水平安装时其插入深度在大于 1 米时，应采取防弯曲措施。

5、安装在室外露天的测温元件，其接入测温元件接线盒的电缆线应当留有防水弯，防止雨水进入穿线管内或进入接线盒里。

压力仪表安装：1、就地压力表的安装应选择在流速稳定的地方。

电能计量及电测仪表作业指导书山西鑫众和电力贸易有限公司110kV变电站-工程名称：宁武东寨张家沟煤业有限公司35kV变电站工程资料名称：电能计量及电测仪表作业指导书批准：审核：编制：单位名称：山西鑫众和电力贸易有限公司项目部名称：山西和祥建通工程项目管理有限公司忻州电网工程项目监理部目录1 范围引用标准2工程概况3主要工程量4职责56 作业程序和方法作业结果的检查和验收7文明施工要求81 范围本作业指导书适用于宁武东寨110kV变电站-张家沟煤业有限公司35kV变电站工程，我公司承担施工范围的电能计量及电测仪表调试。

2引用标准《电能计量及电测仪表装置检验、检定、管理及设施》3 工程概况新建35kV变电站一座，主变容量5000kVA。

4 主要工程量安装35kV户外变电站进出线间隔、PT间隔，主接线部分为单母线，主变容量为5000kVA一台，二次设备屏柜共7面，10kV高压柜15面，10kV电容器成套装置一套以及调试、试验项目。

5 职责施工班长技术员负责本指导书在本施工班组内正确有效地实施。

6 作业程序和方法6.1施工准备6.1.1检验用仪器、仪表准备：6.1.1.1根据被试表的准确级和量程选择符合检验规程要求的标准表及电流、电压、相位调整设备。

6.1.2对试验电源的要求：检验作的电源和检验装置应满足水利电力部《直流仪表检验装置的检定方法》和《交流仪表检验装置的检定方法》的有关规定。

6.2外部检验：检查电能计量及电测仪表的实际构成情况是否与设计相符6.2.1．合。

6.2.2检查屏上的樗应正确完整清晰6.2.3检查所有端子的标号应正确完整，质量应良好，应与图纸和运行规程符合。

并检查电缆终端和沿电敷设路线上的电缆与是否正确完整，质量是否良好，是否与相应的电缆编号相符合。

6.2.4检查屏上的设备及端子排上内部、外部连接线的标志是否齐全与图纸是否相符。

6.3各回路的检验：6.3.1电流、电压互感器及其回路的检验6.3.1.1检查电流、电压互感器的铬牌参数是否完整，出厂合格证用试验资料是否齐全。

指示仪表安装作业指导书
1.前言
为了使指示仪表的安装有合理性、实用性，编写此作业指导书。

2.范围
本作业指导书适用于变电站、配电室的各类电测指示仪表的安装。

3.引用标准
《计量法》、电能计量装置管理规程DL/T 448-2000
4.工作流程
4.1批准工作内容，准备必要的工器具
4.2根据实际需要，设计确定需要安装的仪表。

4.3根据选定的仪表的使用、安装说明书进行现场安装。

4.4接线、安装工艺质量应符合有关规定。

4.5凡不合格的仪表不准使用。

4.6作好记录、登记建档
5.安全措施：
5.1工作班到达现场后，填写工作票，在工作许可人同意后方可工作；
5.2对工作班成员交代工作注意事项，以及危险点的控制措施，高压室工作应戴安全帽；
5.3工作中工作负责人应对工作进行监护，工作班成员应相互监督和提醒。

6.组织及分工：
至少由两人参与工作，工作负责人作为现场安全监督员，负责现场的安全工作。

7.相关文件；
《交流电能表检定规程》
《电力行业安全操作规程》。

仪表电缆作业指导书一、作业目的：现场仪表故障处理过程中，仪表电缆在线故障检查时应采取的预防措施，确保故障处理安全准确。

二、适用范围：各装置仪表电缆在线故障。

三、采用标准：以控制电缆为例四、原理：仪表电缆通常可分为三类：即控制系统电缆，动力系统电缆和专用电缆。

控制系统包括控制、测量部分，传递控制和检测的电流信号，如常规电动单元组合仪表，也包括传递热电偶，热电阻的信号。

它们共同的特点是输送电信号较弱，都是毫伏级的，因此负荷电流小，为此对整个回路的线路电阻要求较高，线路电阻过大会降低测量精度。

五、作业步骤、危险分析、安全措施接到工艺电话，首先立即赶赴主控室和现场，观察、询问故障现象，掌握第一手材料，到现场作工作危害分析（JHA）分析，并向工艺车间申请相关作业票，最后，待工艺监护人员和车间相关技术人员到现场时，才开始动手作业，其步骤如下：表1-13.1六、常见故障分析及处理方法：一块表或一个温度出现问题时，不能单一的就表或温度本身来分析处理问题，要从整个回路来分析检查问题，其中电缆短路或接地是一个非常重要的环节。

从以下几个方面来分析检查。

1．现场无指示：图1-13.1现场仪表无指示时，如果没有检查发现其它的故障，则可能电缆线有断裂现象时要用兆欧表来测量电缆线是否导通，操作时先把电缆的一头短在一起，另一头用兆欧表摇，如电阻值偏大，则证明电缆线有断开现象。

2．现场有指示，操作室指示偏高：图1-13.2当现场仪表有指示，但操作室却偏高，电缆则可能是绝缘不好，当绝缘不好时，则会产生一个线间电阻，则同时会产生一个电流与现场送过来的4~20mA的信号一同送到操作室（I总=I现+I),这样就会出现操作室数值比现场高的故障，检查电缆绝缘性时也要用兆欧表。

（一般检查芯线之间，芯线与地之间，其阻值一般为应大于5M Ω）现场有指示，操作室指示偏低或无指示：图1-13.3当现场仪表有指示，但操作室偏低或无指示时，电缆故障则可能是有接地现象，当指示偏低说明电缆线没有完全接，因为对地产生了一个电阻，同时也产生一个电流I（I总=I地-I）这样当现场送出的4~20mA信号到接地处会有一部分电流损失，所以就出现了指示偏低，同样如果完全对地就会出现无指示。
