基于SolidWorks的参数化设计

利用SolidWorks进行参数化设计的最佳实践在如今的工程设计领域里，参数化设计技术正变得越来越流行和重要。

SolidWorks作为一款强大的计算机辅助设计软件，提供了丰富的参数化设计工具，可帮助工程师们高效地创建具有灵活性的设计模型。

本文将介绍SolidWorks进行参数化设计的最佳实践，旨在帮助读者提高设计效率并优化设计结果。

首先，适当的参数选择对于实现参数化设计的成功至关重要。

在开始设计之前，我们应该仔细考虑哪些设计变量和参数应该被选择为参数。

将对设计有重要影响的尺寸、几何形状、材料属性等设置为参数，能够使设计模型更加灵活且易于修改。

在SolidWorks中，我们可以通过使用“尺寸”或“特征”工具来定义参数。

同时，合理选择参数的范围和单位也很重要，这能够使我们在设计过程中更加直观和方便。

其次，为实现高效的参数化设计，我们应该充分利用SolidWorks提供的参数化建模功能。

SolidWorks的特征管理器提供了一个便捷的方式来管理和修改参数。

通过在特征管理器中重新定义或修改参数，我们可以直接改变设计模型的属性，并自动应用到整个模型中。

此外，SolidWorks还提供了一系列的设计库功能，例如设计表、草图库和零件库等，这些功能能够帮助我们快速重用设计参数和模型，并在设计过程中实现高效的设计变更。

进一步地，合理使用SolidWorks的尺寸关系和公式功能可以极大地简化参数化设计的过程。

尺寸关系允许我们通过定义特定的几何关系来控制模型的参数。

例如，我们可以使用垂直、水平或平行尺寸关系来确保模型的各个部分符合设计要求。

公式功能则能够让我们通过定义数学公式来计算和控制参数之间的关系。

这些功能的合理运用能够大大提高设计时的灵活性和准确性。

除此之外，SolidWorks还提供了强大的全局参数和设计驱动特征功能，使得参数化设计变得更加高级和灵活。

全局参数允许我们在设计中指定一些通用的参数，并在整个模型中进行统一的修改。

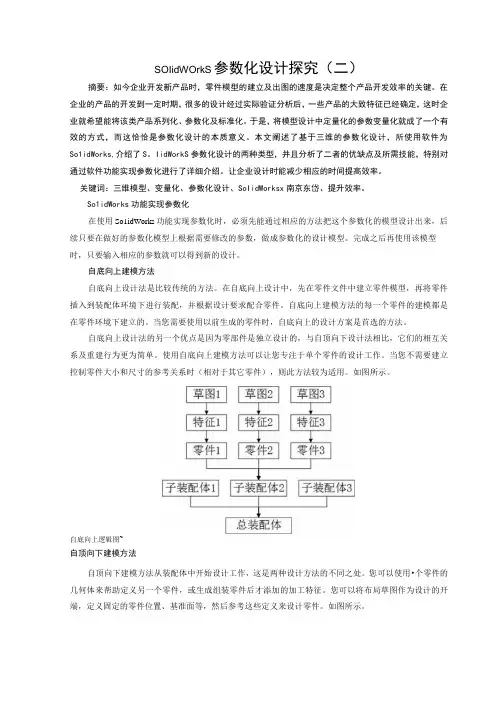

SOIidWOrkS参数化设计探究（二）摘要：如今企业开发新产品时，零件模型的建立及出图的速度是决定整个产品开发效率的关键。

在企业的产品的开发到一定时期，很多的设计经过实际验证分析后，一些产品的大致特征已经确定，这时企业就希望能将该类产品系列化、参数化及标准化。

于是，将模型设计中定量化的参数变量化就成了一个有效的方式，而这恰恰是参数化设计的本质意义。

本文阐述了基于三维的参数化设计，所使用软件为So1idWorks,介绍了S。

IidWorkS参数化设计的两种类型，并且分析了二者的优缺点及所需技能，特别对通过软件功能实现参数化进行了详细介绍。

让企业设计时能减少相应的时间提高效率。

关键词：三维模型、变量化、参数化设计、SoIidWorksx南京东岱、提升效率。

So1idWorks功能实现参数化在使用So1idWorks功能实现参数化时，必须先能通过相应的方法把这个参数化的模型设计出来，后续只要在做好的参数化模型上根据需要修改的参数，做成参数化的设计模型。

完成之后再使用该模型时，只要输入相应的参数就可以得到新的设计。

自底向上建模方法自底向上设计法是比较传统的方法。

在自底向上设计中，先在零件文件中建立零件模型，再将零件插入到装配体环境下进行装配，并根据设计要求配合零件。

自底向上建模方法的每一个零件的建模都是在零件环境下建立的。

当您需要使用以前生成的零件时，自底向上的设计方案是首选的方法。

自底向上设计法的另一个优点是因为零部件是独立设计的，与自顶向下设计法相比，它们的相互关系及重建行为更为简单。

使用自底向上建模方法可以让您专注于单个零件的设计工作。

当您不需要建立控制零件大小和尺寸的参考关系时（相对于其它零件），则此方法较为适用。

如图所示。

自底向上逻辑图~自顶向下建模方法自顶向下建模方法从装配体中开始设计工作，这是两种设计方法的不同之处。

您可以使用•个零件的几何体来帮助定义另一个零件，或生成组装零件后才添加的加工特征。

基于SolidWorks的机械零件参数化设计王　东,蒲小琼(四川大学制造科学与工程学院,四川成都610065)摘　要:介绍了基于SolidWorks的机械零件参数化设计的两种方法;详尽阐述了用系列零件设计表生成配置和用Visual Basic调用SolidWorks API函数对其进行二次开发来分别实现机械零件参数化设计的基本思想和实现流程。

关键词:参数化设计;配置;SolidWorks;二次开发;Visual Basic中图分类号:TH122 文献标识码:A 文章编号:1671-5276(2004)05-0015-03Parametrical Design of Mechanical Parts Based on SolidWorksWANG Dong,PU Xiao-qiong(Sichuan University,Manufacture Science and Engineering Academy,SC Chengdu610065,China)A bstract:Two methods of parametrical design for mechanical parts based on SolidWorks are introduced in the paper.The paper explains the fundamental thought and the realization flow by means of Visual Basic,w hich calls for SolidWorks API to its further development.The paper also show s how to em ploy design table to pro-duce config uration realizing parametrical design fo r mechanical parts.Key words:parametrical desig n;configuration;further development of solidw orks;visual basic0　引言许多机械零件的形状结构具有共同特征,只是在相对大小或局部特征上存在一定的差异,如果能够通过一个模板模型衍生出不同的模型,就会大大提高设计效率。

基于SOLIDWORKS的齿轮参数化实体模型设计在齿轮设计中，参数化建模是一种非常重要的工具。

通过使用参数化建模，可以快速且容易地创建不同尺寸和类型的齿轮，同时保持设计的一致性和准确性。

SOLIDWORKS是一个功能强大的CAD软件，提供了丰富的工具和功能来支持参数化建模。

首先，通过SOLIDWORKS的建模工具创建齿轮的基本形状。

可以使用旋转特征来创建轮廓，并根据需求调整大小和形状。

在这个过程中，可以使用尺寸和约束来确保齿轮的尺寸和位置符合要求。

接下来，在参数化建模中，可以使用方程、全局变量和自定义属性来定义齿轮的参数。

方程可以用来计算齿轮的各种尺寸，例如齿高、齿宽、模数等。

全局变量可以用来存储这些计算结果，以便在后续的设计中引用。

自定义属性可以用来存储和管理齿轮的相关信息，例如材料、硬度等。

此外，SOLIDWORKS还提供了多种工具和技术来改进齿轮的设计。

例如，可以使用SOLIDWORKS的对称特征来创建对称齿轮，在减少设计工作量的同时保持齿轮的准确性。

还可以使用SOLIDWORKS的装配功能将齿轮组装到其他零部件中，并进行运动仿真和碰撞检测。

在参数化建模的过程中，需要仔细考虑齿轮设计的各个方面。

例如，齿轮的齿形和齿数对传动效果和噪音产生重要影响，需要根据具体需求进行调整和优化。

在设计时，还要注意齿轮与其他零件的交互，确保齿轮的尺寸和形状与其他零件的要求相匹配。

通过SOLIDWORKS的参数化建模功能，可以轻松地创建符合要求的齿轮模型，并进行各种形式的设计和优化。

参数化建模不仅可以提高设计的灵活性和效率，还可以减少错误和重新工作的概率。

此外，参数化建模还便于与其他系统和软件进行集成，实现更复杂的设计和分析。

总而言之，基于SOLIDWORKS的齿轮参数化实体模型设计是一个非常有用的工具，可以大大简化和加快齿轮设计过程。

通过合理使用SOLIDWORKS的参数化建模功能，可以达到高效、准确和可靠的齿轮设计效果。

基于Solidworks的机械零件参数化设计方法【摘要】三维设计软件是机械设计中常用的技术软件，为机械零部件的结构设计提供了十分方便直观的软件开发平台。

Solidworks是一款具备强大参数化建模功能的三维设计软件，在Solidworks的软件环境下，对机械零件的参数化设计方法展开讨论，针对性的分析了各种设计方法的技术特点，为机械零件的参数化设计人员提供了有价值的技术参考。

【关键词】Solidworks 机械零件参数化设计设计方法机械产品因为其几何造型的可视性使得设计软件得以替代人工制图，在产品造型设计和零部件设计阶段起到了巨大的作用。

在当前的机械行业，同类型产品往往更新换代的速度相当的快，因此，不同代的产品无论是在造型设计还是零部件的采用上都具有一定的延续性，因此，针对零部件几何形状特征的相似点进行零部件的参数化设计可以大幅度的缩减设计周期，提高设计效率。

对于机械产品而言，参数化设计主要是集中在对零部件的图纸设计上，因此零件模版的作用就比较重要，通过建立通用系数高、系列化脉络清晰和标准化程度搞的定型产品的参数化模型，可以基于模型参数的修改，达到对零部件的重新设计。

在实际的设计工作中，通过约束机械零部件模型的几何约束、力学性能约束以及运动状态约束，可以得到一个参数化的形状特征，这一系列的参数化模型的构造过程都可以基于Solidworks软件设计开发平台来展开。

在Solidworks三维设计软件中，通过软件内置的非全约束的参数化实体特征建模与曲面建模相结合的技术，可以全方位的实现零件的参数化设计工作。

实际设计工作中，主要采用两种方法实现零件的参数化模型的建立：首先，是基于软件内部的参数化表格管理技术，创建零部件的参数化装配体模型；其次是基于计算机编程语言对Solidworks进行二次开发，是的参数化设计得以用程序实现。

两种方法在实际的机械零件的参数化设计中都具有广泛的应用，本文将着重阐述基于Solidworks的机械零件的参数化设计方法，为机械零部件的参数化设计提供新的设计思路。

solidworks参数化设计SolidWorks是一款广泛使用的三维计算机辅助设计软件，被广泛应用于各种行业，如机械设计、工业设计、建筑设计等。

作为一款强大而灵活的软件，它不仅可以进行三维建模和装配设计，还具备参数化设计的功能。

在本文中，我们将探讨SolidWorks参数化设计的概念、特点以及其在实际应用中的优势。

参数化设计是一种基于数学模型和关联约束的设计方法，它允许用户通过调整参数值来修改和控制设计模型的形状和尺寸。

相比于传统的手动修改模型的方式，参数化设计可以提高效率和准确性，同时使设计更加灵活和可靠。

SolidWorks的参数化设计功能基于特征树和关联约束。

用户可以在特征树中创建各种几何和构造特征，并通过关联约束来定义其之间的关系。

这些关联约束包括尺寸约束、对称约束、垂直和水平约束等，通过调整约束的数值和属性，可以实现模型的形状和尺寸的修改。

通过参数化设计，用户可以轻松地应对设计变更和修改的需求。

当设计需求发生变化时，只需修改相应的参数值，整个模型就会自动更新和适应新的要求。

这使得设计过程更加高效和灵活，同时减少了人为错误的可能性。

除了提高设计效率和准确性外，SolidWorks的参数化设计还带来了其他一些重要的优势。

首先，参数化设计为设计团队提供了更好的协作和共享的环境。

设计团队成员可以轻松地共享和修改设计模型，提供反馈和建议。

这种协作能力使得团队能够更好地合作，提高整体设计的质量和效率。

其次，参数化设计还可以进行设计优化和自动化。

通过设置参数的范围和约束条件，用户可以使用SolidWorks的优化功能来自动寻找最佳设计方案。

这极大地简化了设计优化的过程，使得用户能够以更少的时间和精力找到最优解。

最后，参数化设计还可以与其他设计工具和软件集成，实现更加复杂和综合的设计任务。

SolidWorks支持和兼容多种数据格式和标准，可以轻松地与其他CAD软件和企业自身的设计和管理系统进行集成。

基于SolidWorks的齿轮参数化设计系统研究共3篇基于SolidWorks的齿轮参数化设计系统研究1齿轮是机械传动中不可或缺的组成部分之一，它可以在各种机械系统中起到传递动力与转速变换的作用。

在齿轮的设计过程中，无论是传统的手工制图方式还是机械辅助设计方式，都需要考虑到齿轮的参数化设计，以便于不同结构、齿数和壳体材质的变化。

作为一款专业的三维CAD软件，SolidWorks 在齿轮参数化设计系统的研究和应用中起到了重要的作用。

该软件提供了多种参数化设计工具和功能，能够有效地实现齿轮的自动化设计和精确的几何控制。

在齿轮参数化设计系统的研究中，可以使用 SolidWorks 中的“设计表”、“公式驱动模型”、“特征维度”等多种参数化设计工具。

其中，“设计表”是一种基于 Excel 的工具，可用于对模型的参数进行统一管理和调整；“公式驱动模型”则是一种基于数学公式的设计方式，用户可以根据不同的需求来制定不同的公式，实现对模型的自动化控制和计算；“特征维度”则是一种基于特征的设计方式，用户可以在模型中添加和删除特征，实现对模型的多种形态和参数化控制。

在使用 SolidWorks 进行齿轮参数化设计时，还需要考虑到齿轮的结构类型、齿数、等齿线设计、宽度、齿距等多种因素的影响。

这些因素可以通过 SolidWorks 中的“齿轮工具箱”来实现自动化的设计和计算，有效地提高了设计效率和准确性。

同时，还可以利用 SolidWorks 的仿真分析功能对齿轮的传动性能进行分析和优化，为产品的性能提升提供有效的技术支持。

总之，基于 SolidWorks 的齿轮参数化设计系统研究具有重要的应用价值和技术优势。

在机械设计和制造领域，齿轮参数化设计系统的发展和推广将会对提高产品的质量、提升企业的竞争力和实现智能化制造具有重要的推动作用基于 SolidWorks 的齿轮参数化设计系统是一项具有重要应用价值和技术优势的研究。

SolidWorks 是一种功能强大的三维计算机辅助设计（CAD）软件，广泛应用于工程领域。

它的参数化设计功能可以帮助工程师快速建模和调整模型，极大地提高了设计效率和精度。

本文将通过一个实际案例来介绍 SolidWorks 的参数化设计功能及其应用。

案例背景：某公司生产一种特定型号的汽车零部件，由于市场需求的变化，公司需要对该零部件进行改进，以提高其性能和降低成本。

在这种情况下，利用 SolidWorks 的参数化设计功能会极大地简化设计过程，并且可以方便地应对后续的变更需求。

1. 参数化设计的基本原理参数化设计是一种基于参数的设计方法，即通过定义和调整设计模型的参数来实现快速建模和修改。

在 SolidWorks 中，可以通过数学表达式或者限制条件来定义模型的参数，然后通过改变参数的数值来调整模型的尺寸、形状和特征等。

2. 设计过程工程师需要打开 SolidWorks 软件并创建一个新的零部件文件。

根据原零部件的几何形状和结构，建立一个初始的三维模型。

接下来，通过参数化设计功能，为模型中的关键尺寸和特征添加参数，并定义它们之间的关系。

可以定义零部件的长度、宽度、高度、孔的直径等参数，并设置它们之间的数学表达式或者约束条件。

3. 参数调整与优化一旦模型的参数化设计完成，工程师就可以方便地调整模型的各个参数，来实现对零部件的尺寸和结构的快速优化。

通过改变零部件的长度和宽度参数，来实现不同尺寸的模型的快速切换。

又或者通过调整孔的直径参数，来实现不同规格的零部件的快速修改。

这种快速调整和优化的能力，大大提高了设计效率和灵活性。

4. 参数化设计的优势通过参数化设计，工程师可以快速构建复杂的模型，并且可以方便地应对后续的变更需求。

另外，通过参数化设计，可以轻松地生成不同规格的零部件模型，并且可以准确地预测不同参数取值下的零部件性能和成本。

这种能力对于快速响应市场需求和提高产品竞争力具有重要意义。

5. 参数化设计在实际应用中的注意事项在实际应用中，需要注意以下几点：- 合理选择参数：需要根据零部件的实际特性和设计需求，选择合适的参数进行设计。

基于solidworks的渐开线直齿圆柱齿轮的参数化设计渐开线直齿圆柱齿轮是一种常见的传动装置，常用于工业机械中，其精确的传动模式和高效的传动效率使其成为机械传动中不可或缺的部件。

SolidWorks是一款常用的三维建模软件，可以提供强大的功能和工具，用于进行参数化设计和精确建模。

在SolidWorks中，我们可以使用数学公式和几何关系，来实现渐开线直齿圆柱齿轮的参数化设计。

在进行参数化设计之前，我们需要明确齿轮的基本参数，包括齿轮齿数、齿轮模数、齿轮压力角等。

在SolidWorks中，我们可以使用公式驱动这些参数，方便地进行修改和调整。

以下是一些常见的参数和公式：齿数（Z）：齿轮的齿数可以通过修改参数来进行调整，公式为：Z=D/m，其中D为齿轮直径，m为模数。

齿轮模数（m）：齿轮模数是齿轮齿数与齿轮模数的比值，它决定了齿轮的大小和传动比，公式为：m=D/Z，其中D为齿轮直径，Z为齿数。

齿轮压力角（α）：齿轮压力角是指齿轮齿面与法线的夹角，它决定了齿轮的传动效率和噪音水平。

在SolidWorks中，我们可以通过修改参数来调整齿轮压力角。

齿槽高度（h）：齿槽高度是指齿轮齿槽的深度，它决定了齿轮的强度和耐用性。

在SolidWorks中，我们可以使用公式来计算齿槽高度，公式为：h = m * (1 - cos(α))以上只是一些基本的参数和公式，实际应用中还需要根据具体要求进行进一步的参数化设计。

在SolidWorks中，我们可以使用公差、偏差、配合等功能，来实现更精确和稳定的参数化设计。

除了基本的参数化设计外，还可以在SolidWorks中实现齿轮的装配、运动模拟和性能分析等功能。

通过将多个齿轮组装在一起，并添加运动学关系，可以模拟齿轮的运动轨迹和传动效果。

同时，我们还可以通过载荷分析和强度分析，来评估齿轮的耐久性和性能。

总结起来，基于SolidWorks的渐开线直齿圆柱齿轮的参数化设计可以通过数学公式、几何关系和软件功能来实现。

基于SolidWorks 二次开发的带式输送机参数化设计张㊀鹏中国电力工程顾问集团西北电力设计院有限公司㊀㊀摘㊀要:针对同类型不同参数的带式输送机设计过程中重复建模工作量大且效率低的问题,研究基于Solid-Works 二次开发的带式输送机参数化设计技术;利用 语言对SolidWorks 软件进行二次开发,通过参数化设计技术实现带式输送机模型的快速重构,并输出工程图㊂该方法可提高设计效率㊂㊀㊀关键词:参数化设计;带式输送机;二次开发;SolidWorksParametric Design of Belt Conveyor Based on SolidWorks Secondary DevelopmentZhang PengNorthwest Electric Power Design Institute Co.,Ltd.of China Power Engineering Consulting Group㊀㊀Abstract :Aiming at the problem of heavy workload and low efficiency of repeated modeling in the design process ofthe same type of belt conveyor with different parameters,the parametric design technology of belt conveyor based on Solid-Works secondary development is studied;SolidWorks software was developed by using language,the rapid recon-struction of belt conveyor model and output engineering drawing are realized by parametric design technology.This method can significantly improve the design efficiency.㊀㊀Key words :parametric design;belt conveyor;secondary development;SolidWorks1㊀引言带式输送机是一种以连续方式运输物料的机械,可广泛用于交通㊁电力㊁建材㊁机械和粮食等行业,其设计生产效率和成本与国民经济息息相关[1]㊂带式输送机结构复杂,由托辊㊁中间架㊁头尾架等标准件和保护装置㊁导料槽等非标准件组成㊂在进行同类型不同参数的带式输送机设计时,传统的设计过程需要依次对相应部件进行设计和装配,重复建模工作量大且效率低㊂参数化设计是基于复杂科学理论的分形几何在设计中的应用,是相对传统欧几里得几何的一次飞跃[2]㊂对于同类型不同尺寸参数的带式输送机,在设计过程中有许多可复用工作,利用参数化技术改变关键参数,快速完成模型重构,可极大地提高建模和设计效率,提高经济效益㊂以SolidWorks 三维绘图软件参数化和特征建模技术为核心,利用 语言对SolidWorks 进行二次开发,可实现带式输送机的参数化设计[3]㊂2㊀设计原理典型带式输送机结构见图1,主要包括中间架㊁拉紧装置㊁输送带㊁上下托辊㊁支腿和头尾架等部件㊂带式输送机的常规建模流程为:首先建立各个零部件的模型,然后根据约束条件将各零部件模型进行装配,形成整机模型㊂1.传动滚筒㊀2.上托辊㊀3.输送带㊀4.拉紧装置㊀5.清扫器㊀6.头部支架㊀7.改向滚筒㊀8.支腿㊀9.中间架㊀10.回程托辊㊀11.尾部支架㊀12.尾部滚筒图1㊀典型带式输送机结构图根据以上思路,典型带式输送机的参数化设计流程见图2,首先建立相关零部件模型并进行装配得到整机模型,通过改变零部件的关键尺寸参数,得到参数化设计后的整机模型㊂最后,利用Solid-4Port Operation㊀2022.No.4(Serial No.265)Copyright ©博看网. All Rights Reserved.Works 软件直接将整机模型转换为DWG㊁PDF 等格式的二维工程图㊂图2㊀参数化设计流程现阶段主要有程序驱动法和尺寸驱动法2种典型的参数化设计方法[4]㊂程序驱动法是利用程序对建模过程进行控制,建模灵活性强且移植性较好,但对开发人员的编程能力要求高,适用于非常复杂的实体造型参数化建模过程㊂尺寸驱动法是在零件建模时将关键参数定义为变量,通过二次开发程序为关键参数赋予不同的数值,随后更新模型后获得相同结构不同参数的零件模型㊂带式输送机各部件在应用于不同带宽时,其模型结构相同,仅关键尺寸参数不同,模型实体造型较为简单㊂针对这一特点,选择实用性和操作性较强的尺寸驱动法,实现对带式输送机模型的参数化设计㊂3㊀参数化设计实例3.1㊀模型简化带式输送机设计的基本流程为:确定几何结构形式,计算关键几何尺寸,计算功率并选择主要部件,绘制带式输送机布置图㊂带式输送机结构复杂,若参数化设计时考虑全部参数,势必导致建模和编程工作量成倍增加,且影响模型参数化进程的效率,从而降低经济效益㊂因此,通过分析初设㊁投标等阶段带式输送机设计的深度和技术要求,提出了参数化设计模型的简化方法㊂以水平输送带式输送机为例,其外形结构的关键参数包括头尾滚筒直径及中心距,带式输送机安装位置等(见图3)㊂主尺寸L =R 1/2+L 1+L 2+L 3+R 2/2,安装位置由H 1㊁H 2确定㊂其中R 1㊁R 2为头尾滚筒的直径,H 1㊁H 2为头尾滚筒轴心的离地高度,L 2为中间架的总长度,L 1㊁L 3为头尾滚筒轴心距离中间架的距离,头尾滚筒水平中心距l =L 1+L 2+L 3㊂将以上几个影响带式输送机外形轮廓和安装位置的关键尺寸定义为需参数化的关键尺寸㊂参数化后的模型可以满足初设㊁投标等前期阶段的技术要求,也可进一步完善,用于施工图设计阶段,显著提高施工图设计效率,加快出图进度㊂图3㊀典型带式输送机主尺寸示意图3.2㊀参数化程序调用进行二次开发前,需要进行开发程序与Solid-Works 软件的连接㊂首先在 中导入Solid-Works API 接口和枚举常量,然后利用CreatObject 方法创建Sldworks 对象,主要程序如下:Dim SwApp As New SldWorks.SldWorksSwApp =CreateObject("SldWorks.application")SwApp.Visible =True利用 的command 命令执行打开零件模板并修改尺寸变量命令的主要程序如下:Dim Part As SldWorks.PartDocDim Zpart As SldWorks.ModelDoc2FileName =Application.Path &"\带式输送机\"&"中间架.SLDPRT"Part =SwApp.OpenDoc4(FileName,1,0,"",longstatus)Zpart =SwApp.ActivateDoc("中间架")S1=Val(Form1.TextBox1.Text)Zpart.Parameter("A@草图1").SystemValue =A /10003.3㊀生成模型带式输送机参数化设计界面见图4,可以依次输入模型的主要结构参数和细节参数,随后执行建立模型命令,自动调用SolidWorks 程序快速完成模型重构,生成所需模型㊂典型水平带式输送机的参数化模型见图5㊂参数化设计界面中进行了参数的预定义,若未输入细节参数则按预定义参数执行建模命令㊂此外,为避免输入参数不符合基本尺寸约束关系而导致无法生成模型,对每一个数值输入框定义了相应的约束函数,若输入参数超出取值范围便弹出相应(下转第26页)5港口装卸㊀2022年第4期(总第265期)Copyright ©博看网. All Rights Reserved.命评估方法分析[J].中国工程机械学报,2014,12(2):146-150.[4]㊀柳柏魁.桥式起重机疲劳寿命分析[J].机电工程技术,2019.[5]㊀姚卫星.结构疲劳寿命分析[M].北京:国防工业出版社,2003.[6]㊀熊峻江,王三平,高镇同.疲劳寿命估算的能量法及其实验研究[J].力学学报,2000,32(4):420.[7]㊀王宏伟,邢波,骆红云.雨流计数法及其在疲劳寿命估算中的应用[J].矿山机械,2006,34(3):95-97.[8]㊀夏勇波,宋绪丁,万一品.随机载荷作用下的疲劳寿命估算[J].南方农机,2019,50(11):109+111.[9]㊀赵少汴,王忠保.机械工业出版社基金资助抗疲劳设计 方法与数据[M].北京:机械工业出版社,1997.[10]洪正,王松雷.门式起重机金属结构应力测试及分析[J].机械研究与应用,2012,25(6):81-83.王斌:518024,广东省深圳市罗湖区泥岗西路聚智慧大厦810收稿日期:2022-05-08DOI:10.3963/j.issn.1000-8969.2022.04.009(上接第5页)图4㊀带式输送机参数化建模界面图5㊀带式输送机三维模型提示,重新输入数值㊂根据港口及电力行业带式输送机设计中常用的关键参数,定义了表1所示的细节参数表㊂表1㊀带式输送机参数化设计细节参数表参数单位带宽mm 支腿间距mm 支腿高度mm 中间架间距mm 上托辊直径mm 回程托辊直径mm㊀㊀得到所需的三维模型后,利用SolidWorks 的由装配体生成工程图功能,可直接将三维模型转换为二维工程图(见图6)㊂SolidWorks 软件可以按照实际需求调整工程图中视图的比例和位置,并根据需要选择标注的内容自动添加标注,最后将工程图保存为DWG㊁PDF 等格式的文件用于后续工作㊂图6㊀带式输送机二维工程图4㊀结语利用 语言,对典型水平带式输送机进行了结构参数化设计㊂通过主要结构尺寸和细节的参数化设计,不仅可以得到带式输送机的三维模型,还可以得到相应的二维工程图㊂该参数化设计方法,能够很好地解决手工建模在设计方案修改时重复建模工作量繁重的问题,极大地提高了设计效率,缩短了新方案的设计周期,简化了结构相似㊁参数不同的带式输送机设计过程㊂参考文献[1]㊀温皓白,刘敏,饶毅,等.基于VB 的带式输送机能耗计算模型[J].港口装卸,2017(2):53-56.[2]㊀黄迎春.基于SolidWorks 的齿轮参数化设计系统研究[D].大连:大连理工大学,2008.[3]㊀何西登,沈景凤.基于Web 的铝管加工专用机床参数化设计系统[J].电子科技,2017,30(3):114-117.[4]㊀卢杰,米彩盈.基于SolidWorks 的联合参数化设计方法研究[J].图学学报,2013,34(6):64-68.张鹏:710075,陕西省西安市雁塔区团结南路22号收稿日期:2022-05-29DOI:10.3963/j.issn.1000-8969.2022.04.00262Port Operation㊀2022.No.4(Serial No.265)Copyright ©博看网. All Rights Reserved.。

SolidWorks的设计自动化与参数化方法研究设计自动化与参数化是当今工程设计领域的重要研究方向之一。

在SolidWorks 中，设计自动化与参数化方法的应用旨在提高设计过程的效率和灵活性。

本文将对SolidWorks的设计自动化与参数化方法进行深入研究，探讨其在实际工程中的应用。

首先，设计自动化是指利用计算机辅助设计软件（CAD）等工具，在设计过程中利用程序代码或规则将设计操作自动化的技术。

在SolidWorks中，设计自动化主要通过使用宏命令、特征管理和设计库等功能来实现。

特征管理允许用户将设计过程中常用的特征保存成模板，以便在需要时快速应用于新的设计中。

设计库则是用于存储和管理设计元素，如标准零件、定制元件等。

通过合理地使用特征管理和设计库，设计师可以在设计过程中快速调用已有的设计元素，从而大大缩短设计周期。

其次，参数化设计是指通过设定设计参数，在设计过程中实现对设计尺寸、形状等参数的自动调整。

在SolidWorks中，参数化设计的实现主要依靠特征和尺寸关系的定义。

通过定义特征和参数之间的关系，如尺寸之间的等式、约束等，可以使设计参数具有联动性，当一个参数发生变化时，其他相关参数也会自动调整。

这种参数化设计方法使得设计师可以快速进行设计方案的变动和优化，大大提高了设计的灵活性。

除了实现设计自动化和参数化之外，SolidWorks还提供了一系列的分析工具来辅助设计。

其中最常用的是结构分析和流体分析。

结构分析可以用于评估设计方案的强度和刚度等力学特性，从而指导设计的优化。

而流体分析则可以用于研究液体和气体在设计中的流动情况，如管道的流量、压力损失等。

这些分析工具可以快速获取设计方案的相关信息，为设计师提供科学依据和决策支持，从而提高设计的可靠性。

此外，SolidWorks还支持与其他软件的集成，如SolidWorks与MATLAB的联合应用可以实现进一步的设计优化。

MATLAB作为一款强大的数学建模和计算工具，可以通过与SolidWorks的连接，将设计参数与分析算法相结合，从而实现更加精细和高效的设计优化。

基于SoildWorks的参数化设计
基于SoildWorks的参数化设计的原因：随着产品设计信息化进程的不断推进，企业运用三维CAD系统进行设计正日趋广泛，三维参数化设计无疑是提高设计效率的最好方法之一。

SolidWorks是一款优秀的三维参数化设计软件，它为参数化设计提供了两种途径。

一是直接使用SolidWorks界面中的系列零件设计表参数化(Specif-yingDesign Table Parameters)功能，这种方法毋需编程,简单实用。

二是利用SolidWorks软件内嵌的应用程序接口(API)实行二次开发,建立适合用户需要的、专用的SoildWorks功能模块，任何支持OLE和COM的编程语言都可作为开发工具。

参数化设计原理：参数化设计技术是用一组参数来约定设计对象的信息模型，通过参数之间的关系与参数和设计对象信息模型间的关系，对部分参数的修改可以直接导致设计结果的自动修改。

参数化设计主要有程序驱动法和尺寸驱动法两种。

尺寸驱动法参数化设计结构组成：
1.零件标准模型库
2.尺寸参数数据库
3.零件选择与生成模块
4.用户界面组成
通过六角头螺栓参数化设计,来具体阐述基于SoildWorks的参数化设计过程。

1.建立螺栓模型
2.确定主变量
3.设计用户界面与模型更新程序
重要意义：通过对螺栓等一些典型的零件进行设计和调试，证明上述方法是简便易行的。

在此基础上可以进行其他较为复杂的开发工作，建立适合用户特定需要的SolidWorks功能模块。

对CAD技术的推广与应用具有一定的实际意义。

基于solidworks参数化的建模思路及方法SolidWorks是一种功能强大的三维计算机辅助设计（CAD）软件，可以用于创建复杂的物体模型。

参数化建模是SolidWorks中的一项重要功能，它使得设计师可以使用数值参数来定义和控制模型的尺寸和特征。

下面将介绍基于SolidWorks参数化的建模思路和方法。

1.确定设计目标和参数：在进行参数化建模之前，首先需要明确设计的目标和需要调整的尺寸参数。

例如，如果要设计一个盒子，可以定义盒子的宽度、高度和深度为参数。

2. 创建基础模型：在参数化建模之前，需要创建一个基础模型。

可以使用SolidWorks的各种建模工具，例如绘图、拉伸和旋转等，来创建基础几何体，如立方体或圆柱体。

3. 设置参数和约束：在创建基础模型后，需要设定参数和约束，以便后续进行修改和调整。

可以使用SolidWorks的参数化建模工具来定义形状的尺寸和位置属性，例如线段的长度、角度或两个点之间的距离。

4. 创建关联关系：参数化建模的关键是创建关联关系，以确保模型在调整参数后能够自动更新。

可以使用SolidWorks的关联关系工具，例如约束、尺寸关系和表达式等，来定义模型中各个元素之间的关系。

5.测试和调整：在完成参数化建模后，可以测试不同的参数值和组合，以验证模型的稳定性和可行性。

可以通过修改参数值来调整模型的尺寸和特征，并观察模型的变化。

6. 文档记录和分享：在完成参数化建模后，可以将模型保存和导出为SolidWorks的标准文件格式，如SLDPRT或STEP，以便与他人共享和进一步修改。

同时，还可以添加注释和说明，以便记录模型的参数和约束信息。

使用SolidWorks进行参数化建模有以下几个优点：1.灵活性：参数化建模可以使设计师在设计过程中灵活地调整和修改模型的尺寸和形状，从而满足不同的需求和要求。

2.效率：参数化建模可以提高设计的效率和准确性。

一旦建立了关联关系，只需修改参数值，模型就能自动更新，无需手动重新绘制或修改。

基于SolidWorks的锥套类产品参数化设计方法
用SolidWorks对锥套类产品参数化设计的原因：SolidWorks是一款优秀的三维参数化设计软件，它为用户提供了多种工具的开发接口，如VBA、VC++、VB、Delphi 等。

与其他语言相比，VB 语言结构简单，功能强大，容易上手，因此本文采用VB 语言来锥套参数化系统的设计。

通过对锥套的参数化设计来具体阐述基于SoildWorks的锥套类产品的参数化设计过程。

基于SolidWorks的锥套类产品参数化设计步骤：
1.锥套产品设计特征分析
2.参数化设计结构
3.建立参数数据库
4.设计用户界面
5.零件模块的代码
6.在SolidWorks中加载运行
基于SolidWorks的锥套类产品参数化设计的意义：锥套类产品参数化设计是以企业为主体，产、学、研相结合的方式，形成的参数化设计系统。

可显著提高设计效率，使设计人员从繁重的重复性劳动中解放出来，将更多精力用在创造性设计工作中。

三维参数化设计的广泛应用。

为开发性能优良的产品缩短产品设计周期提供了很大帮助，并为客户提供良好的产品开发服务。

有利于企业信息化项目建设。

参数化设计是产品数字化设计的重要的一部分，对于企业产品结构升级，提升技术水平十分重。

基于Solidworks参数化的建模思路及方法摘要随着现代工业的快速发展，使得很多企业选择更加效率、更加简便的研发设计方法。

南京东岱软件有限公司正是基于市场需求，为诸多企业开发实施了多产品多结构的参数化设计方案，为客户提供了快速响应的产品设计软件AutoDriver。

参数化设计主要基于三维软件的二次开发利用，本文以Solidworks标准件库的开发为技术背景，详尽阐述了基于Solidworks参数化的建模思路及方法，并以六角螺栓为例介绍了具体的参数化设计建模过程。

关键词：南京东岱软件有限公司；参数化设计；Solidworks；建模1了解客户产品六角螺栓是指由头部和螺杆（带有外螺纹的圆柱体）两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。

这种连接形式称螺栓连接。

如把螺母从螺栓上旋下，有可以使这两个零件分开，故螺栓连接是属于可拆卸连接。

1.1了解客户需求主要完成六角螺栓设计结构与特征的参数化设计，使其能够实现交互式设计。

1.2了解产品组成结构主要由螺栓头部和螺杆组成，如下图：其中：d1为螺栓直径，L为公称长度，b为螺纹长度1.3了解产品功能主要是用于紧固连接两个带有通孔的零件。

1.4确定主动参数实际由用户控制的，即能够独立变化的参数，一般只有几个，称之为主参数或主约束；其他的约束是由图形结构特征确定或与主约束有确定关系，称它们为次约束。

六角螺栓的主参数选取螺栓直径d1和公称长度L，其他尺寸参数关系（即次约束）为：b=2d1，k=0.7d1，e=2d1。

1.5确定操作界面主要是由螺栓直径d1（型号）和公称长度L组成的交互式设计界面。

2确立建模思路主要从产品的功能及主动参数去确立建模思路。

首先，观察六角螺栓结构，选取合适的基准；其次，理清楚各尺寸间的关系；最后，建立螺栓螺母模型。

3选取建模方法Solidworks建模的步骤有一定程序，其顺序分别为：选择绘图平面、进入草图绘制、绘制草图、标注尺寸和添加几何关系、特征制作等。

Solidworks的设计自动化和参数化建模方法设计自动化是一种通过利用计算机软件和工具来自动执行设计任务的方法。

在Solidworks中，设计自动化可以通过使用宏、设计库和驱动工程等功能来实现。

参数化建模是一种基于参数的建模方法，它可以通过改变参数的数值来改变设计模型的形状和尺寸。

在Solidworks中，设计自动化和参数化建模方法的结合可以大大提高设计效率并减少错误。

下文将详细介绍Solidworks中的设计自动化和参数化建模方法的实际应用。

一、设计自动化方法1. 宏宏是Solidworks中一种自定义的脚本语言，可以通过编写宏来实现一系列设计操作的自动化。

例如，设定一个宏来自动创建特定形状的零件、连续执行某个设计操作、一键完成几个环节等。

在Solidworks中，可以通过录制宏或编写宏来实现设计自动化。

宏可以重复使用，并与其他功能结合使用，大大提高了设计效率。

2. 设计库设计库是Solidworks中用于存储和管理设计元素的工具。

它可以包含零件、装配和图纸等多种元素，并允许用户通过创建和管理目录结构来组织设计库中的元素。

通过使用设计库，可以快速访问和引用之前设计的元素，避免重复设计，提高设计效率。

3. 驱动工程驱动工程是一种利用参数驱动设计思想的方法。

在Solidworks中，可以使用驱动工程功能来定义和管理设计参数，并根据参数的变化自动调整设计模型的尺寸和形状。

例如，可以创建一个基于公差的参数，使得设计模型可以根据公差规范自动调整。

驱动工程使得设计过程更加灵活和智能化。

二、参数化建模方法1. 尺寸和关系在Solidworks中，可以使用尺寸和关系来定义设计模型的形状和尺寸。

通过在模型中添加尺寸，可以精确地控制模型的大小。

通过添加关系，可以定义模型各个元素之间的关系，例如平行、垂直、共线等。

通过使用尺寸和关系，可以实现模型的参数化建模。

2. 宏特性宏特性是一种在Solidworks中用于创建参数化模型的工具。
