六大系统——矿井监测监控系统

煤矿监测监控六大系统有哪些1. 安全监测系统安全监测系统是煤矿监控系统中最关键的一部分，用于实时监测矿井中的各种安全指标，包括瓦斯浓度、通风状况、温度、湿度等。

该系统通过传感器和数据采集仪器来收集数据，并通过数据传输技术将数据传输到监控中心。

监控中心会对数据进行实时分析，并发出报警信号，以确保煤矿的安全运行。

2. 视频监控系统视频监控系统用于监测煤矿生产区域和关键区域的情况。

通过摄像头和图像传输技术，该系统可以实时监测矿井的各个角落，并将图像传输到监控中心。

监控中心可以通过视频监控系统实时观察矿井的生产情况，及时发现异常情况并采取相应的处理措施。

3. 通信系统通信系统是煤矿监控系统中非常重要的一部分，用于保障煤矿内的通信畅通。

该系统主要包括地下无线通信和地面通信两部分。

地下无线通信主要通过无线电波传输技术，保障矿工之间的通信。

地面通信主要通过电话、对讲机等传统通信方式，用于煤矿内外人员之间的通信。

4. 灭火系统煤矿灭火系统用于防止和处理煤矿事故中的火灾。

该系统包括自动灭火系统和手动灭火系统两部分。

自动灭火系统通过传感器检测到火灾后，会自动启动灭火装置，及时扑灭火灾。

手动灭火系统主要是由矿工通过灭火器等工具进行灭火。

5. 供电系统供电系统是煤矿监控系统中不可或缺的一部分，用于保证煤矿内各个设备的供电稳定。

该系统主要包括煤矿的电源线路、变压器、配电装置等。

供电系统需要具备高可靠性和稳定性，以确保煤矿的正常生产和监控系统的运行。

6. 信息管理系统信息管理系统是煤矿监控系统中的核心组成部分，用于对各个子系统所得到的数据进行汇总、分析和管理。

该系统主要包括数据存储、数据分析和数据可视化等功能。

信息管理系统可以通过数据分析和挖掘，提供给矿井管理人员全面的信息，以帮助他们做出准确的决策和管理措施。

总结煤矿监测监控系统主要包括安全监测系统、视频监控系统、通信系统、灭火系统、供电系统和信息管理系统。

这些系统相互配合，共同组成了一个完整的煤矿监控系统，以确保煤矿生产的安全和高效。

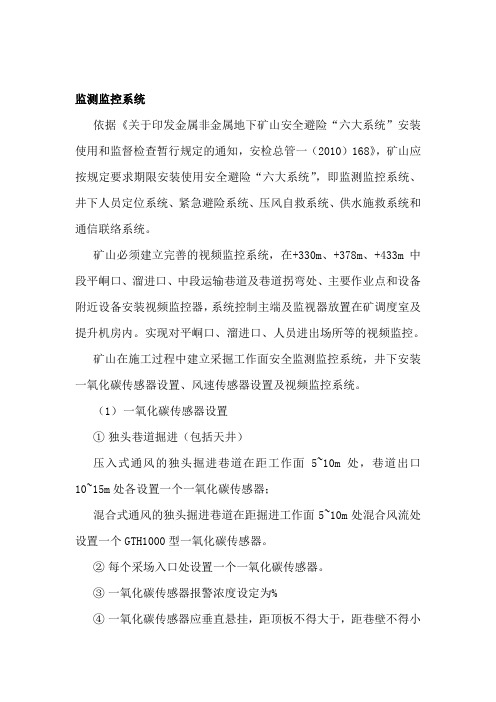

监测监控系统依据《关于印发金属非金属地下矿山安全避险“六大系统”安装使用和监督检查暂行规定的通知，安检总管一（2010）168》，矿山应按规定要求期限安装使用安全避险“六大系统”，即监测监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统。

矿山必须建立完善的视频监控系统，在+330m、+378m、+433m中段平峒口、溜进口、中段运输巷道及巷道拐弯处、主要作业点和设备附近设备安装视频监控器，系统控制主端及监视器放置在矿调度室及提升机房内。

实现对平峒口、溜进口、人员进出场所等的视频监控。

矿山在施工过程中建立采掘工作面安全监测监控系统，井下安装一氧化碳传感器设置、风速传感器设置及视频监控系统。

（1）一氧化碳传感器设置①独头巷道掘进（包括天井）压入式通风的独头掘进巷道在距工作面5~10m处，巷道出口10~15m处各设置一个一氧化碳传感器；混合式通风的独头掘进巷道在距掘进工作面5~10m处混合风流处设置一个GTH1000型一氧化碳传感器。

②每个采场入口处设置一个一氧化碳传感器。

③一氧化碳传感器报警浓度设定为%④一氧化碳传感器应垂直悬挂，距顶板不得大于，距巷壁不得小于。

混合风流处的一氧化碳传感器应有防止爆破冲击的防护设施。

一氧化碳传感器的安装，应做到维护方便和不影响行人行车。

目前+330m中段硐口及作业面安装2台视频监控器，+378中段硐口及作业面安装3台视频监控器，+418中段硐口及作业面安装2台视频监控器。

（2）风速传感器设置①矿山各采矿进路应设置风速传感器。

当风速低于或超过《金属非金属矿山安全规程》的规定值时，应能发出报警信号。

②﹢418m回风平峒口主扇附近应设置风速和风压传感器，实现对全矿井总风量的动态监测。

（3）矿山应按要求建立监测监控系统，同时矿山安全人员应配置GTH1000(A)携带型一氧化碳测定器、CYH30携带型氧气测定器以及AZ8908携带型折叠式风速仪，随时对井下的一氧化碳、氧气及风速进行测定；应经常监测井下空气质量，井下采掘工作面进风流中的%；有害气体浓度超限时应停止作业，撤出人员。

煤矿六大系统煤矿六大系统指矿井监测监控系统、井下人员定位系统、井下紧急避险系统、矿井压风自救系统、矿井供水施救系统、矿井通讯联络系统。

1、矿井监测监控系统矿井监控系统包括环境安全监控系统、轨道运输监控系统、胶带运输监控系统、提升运输监控系统、供电监控系统、排水监控系统、矿山压力监控系统、火灾监控系统、水灾监控系统、煤与瓦斯突出监控系统、大型机电设备健康状况健康系统等。

环境安全监控系统主要用来监测甲烷浓度、一氧化碳浓度、二氧化碳浓度、氧气浓度、硫化氢浓度、风速、负压、湿度、温度、风门状态、风窗状态、风筒状态、局部通风机开停、主要通风机开停、工作电压、工作电流等，并实现超限声光报警、断电和甲烷风电闭锁控制等。

2、井下人员定位系统井下人员定位系统能够及时、准确的将井下各个区域人员和移动设备情况动态反应到地面计算机系统，使管理人员能够及时掌握井下人员和移动设备的总数及分布状况；系统能跟踪干部跟班下井情况、每个矿工入井、出井时间及运动轨迹，以便于企业进行更加合理的调度和管理。

井下人员定位系统由无线编码发射器、数据采集控制设备、数据传输网络、地面中心软件系统及服务器组成。

3、井下紧急避险系统紧急避险系统建设的内容包括为入井人员提供自救器、建设井下紧急避险设施、合理设置避灾路线、科学制定应急预案。

井下紧急避险避险设施是指在井下发生灾害事故时，为无法及时撤离的遇险人员提供生命保障的密闭空间。

该设施对外能抵御够高温烟气，隔绝有毒有害气体，对内提供氧气、食物、水，去除有毒有害气体，创造生存基本条件，为应急救援创造条件、赢得时间。

紧急避险设施主要包括永久避难硐室、临时避难硐室、可移动式救生舱。

（建设一个避难硐室大约100万元）4、矿井压风自救系统矿井压风自救系统规定空气压缩机应设置在地面，主管路直径不小于100毫米，采掘工作面管路直径不小于50毫米，所有矿井采区避灾路线上均应敷设压风管路，并设置供气阀门，间隔不大于200米。

矿山井下安全避险“六大系统“安全避险“六大系统”包含：监测监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和井下通信联络系统。

一.监测监控系统简介：监测监控系统主要用来监控和预警有毒有害气体、火、冲击地压等重特大事故。

监测监控系统监测有毒气体浓度、风速、温度、粉尘、风压、馈电状态、风门状态、风筒状态、局部通风机开停、主通风机开停等，当出现超限或局部通风机停止运行运行或掘进巷道停风时，自动切换相关区域的电源并封锁，同时报警。

系统还具有预警，火灾监控与与预警、矿山压力监测与预警等功能。

监测监控系统在应急救援和事故调查中也发挥着重要的作用。

当矿井下发生瓦斯爆炸等事故后，系统的检测记录是确定事故时间、爆炸源、火源等重要依据之一。

根据监测的数据突变等信息分析事故时间。

根据监测的有毒有害气体浓度和时间顺序等分析事故源。

根据监测的设备状态分析火源。

根据监测的局部通风机、风门、主通风机、风速、风压、有毒有害气体浓度等分析有毒有害气体积聚原因。

根据监测的有毒有害气体的浓度变化，分析波及范围等。

监测控制系统一般由传感器、执行机构、分站、电源箱（或电控箱）、主站（或传输接口）、主机（含显示器）、系统软件、服务器、打印机、大屏幕、UPS电源、远程终端、网络接口和电缆等组成。

传感器、执行机构、分站、电源箱（或电控箱）等设置在井下，其他设备设置在地面。

监测监控系统是防止有毒有害气体的浓度和其他安全事故预警的重要参数。

因此，采掘工作面及回风巷、掘进工作面及回风流等地点必须设置有毒有害气体浓度检测传感器。

当有毒有害气体浓度达到或超过报警浓度时，声光报警，提醒领导，生产调度等及时将人员撤至安全处，及时处理事故隐患，防止有毒有害气体爆炸等事故发生。

当有毒有害气体浓度达到或超过断电浓度时，切断被控区域电源，避免或减少由于电气设备失爆、违章作业、电气设备故障电火花或危险温度引起报气体爆炸；避免或减少开采、掘进、运输等设备运行产生的摩擦撞击火花及危险温度等引起气体爆炸。

六大系统”包括：一、监测监控系统、二、井下人员定位系统、三、井下紧急避险系统、四、压风自救系统、五、供水施救系统、六、通信联络系统。

矿山六大系统建设“六大系统”包括：一、监测监控系统：视频监控、安全监控二、井下人员定位系统；三、井下紧急避险系统；四、压风自救系统；五、供水施救系统；六、通信联络系统。

“六大系统”包括： 1、人员定位 2、无线通信 3、视频监控 4、化学气体检测 5、安全环境检测“六大系统”包括：1.人员定位系统主要用来跟踪监测井下人员和机车，通过在人员和机车放置定位卡全程获取其信息，实时掌握井下人车数量、分布情况和工作路线。

2.无线通信系统主要解决井下的无线通话问题，井下人员之间可以利用手机进行通话或发送短信，或者与井上井下的固定电话相互播打，也可接收监控中心的短信或电话通知。

3.视频监控系统以图象方式直观实时监控提升人员的提升系统，实现对井口调度室、提升绞车房、提升人员进出场所（井口、井底、中段马头门、调车场等）的视频监控。

4．环境监测系统使用一氧化碳、风速、温度等环境监测传感器，实时采集环境数据，一旦环境量超标，监测现场与调度中心将同时发出警报。

配合制度：第一、安全监测系统管理制度第二、安全监测系统调试管理制度第三、安全监控管理制度第四、瓦斯检测填报制度第五、安全检查制度第六、矿井通风管理制度参考1：北京凯瑟新起点科技发展有限公司（简称北京凯瑟）/ KJ278矿用井下人员定位管理系统矿用井下人员定位管理系统人员标识卡数据通讯接口矿用读卡分站矿用风机在线监控系统矿用风机在线监控系统矿用安全监控系统矿用安全监控系统隧道、地铁人员定位管理系统隧道、地铁人员管理系统矿用视频监控系统矿用视频监控系统技术问题一：KJ278(B)系统的组成？答：该产品由软件系统和硬件二大部分组成。

其中软件系统包括应用软件和嵌入式软件两部分，用于完成信息采集、识别、加工及其传输，由这两部分软件共同支撑着整个系统的运行。
