半波整流电路与单相桥式整流电路工作原理

单相半波整流电路和单相桥式整流电路是两种常见的单相交流到直流的整流电路。

1. 单相半波整流电路：
单相半波整流电路是一种简单的整流电路，适用于小功率应用。

它由一个二极管和负载组成，二极管用于将输入的交流电信号转换为单向的脉冲电流。

在每个半个周期中，只有一个半波被整流，另一个半波被阻断。

因此，输出的直流电流是存在间断的脉冲性质。

这种电路的缺点是输出的直流电压有较大的脉动，因为在每个半周期中只有一半时间是有效的。

2. 单相桥式整流电路：
单相桥式整流电路是一种更常用的整流电路，适用于较高功率的应用。

它由四个二极管和负载组成，可以将输入的交流电信号转换为稳定的直流电流。

在每个半个周期中，交流电源的两个极性都能够提供电流给负载。

通过适当的二极管导通和截止控制，可以实现交流信号的无间断整流。

因此，输出的直流电流相对更稳定，脉动较小。

这种电路的优点是输出的直流电压质量较好，适用于对电压稳定性要求较高的应用。

需要注意的是，整流电路中的二极管需要选择适当的额定电压和电流来匹配所需的电流和电压要求。

此外，为了进一步减小输出直流电压的脉动，还可以添加滤波电容器来平滑输出波形。

在实际应用中，还可能涉及到过流保护、温度保护等其他电路设计考虑因素。

以上是对单相半波整流电路和单相桥式整流电路的简要介绍，具体的电路参数设计和分析需要根据具体应用和要求进行进一步的研究和计算。

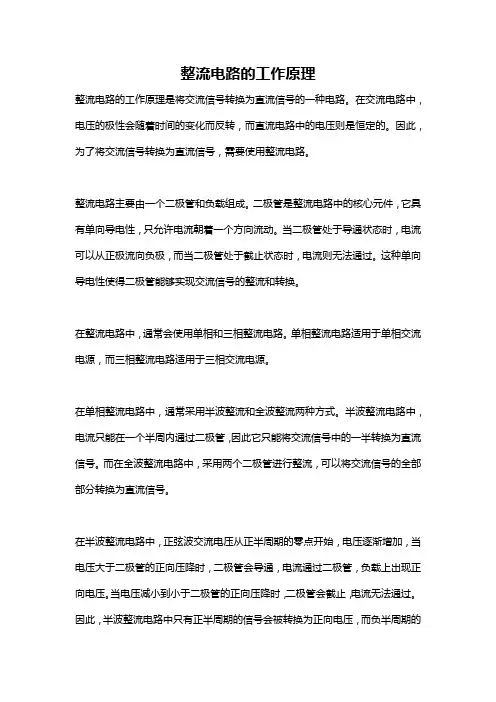

整流电路的工作原理整流电路的工作原理是将交流信号转换为直流信号的一种电路。

在交流电路中，电压的极性会随着时间的变化而反转，而直流电路中的电压则是恒定的。

因此，为了将交流信号转换为直流信号，需要使用整流电路。

整流电路主要由一个二极管和负载组成。

二极管是整流电路中的核心元件，它具有单向导电性，只允许电流朝着一个方向流动。

当二极管处于导通状态时，电流可以从正极流向负极，而当二极管处于截止状态时，电流则无法通过。

这种单向导电性使得二极管能够实现交流信号的整流和转换。

在整流电路中，通常会使用单相和三相整流电路。

单相整流电路适用于单相交流电源，而三相整流电路适用于三相交流电源。

在单相整流电路中，通常采用半波整流和全波整流两种方式。

半波整流电路中，电流只能在一个半周内通过二极管，因此它只能将交流信号中的一半转换为直流信号。

而在全波整流电路中，采用两个二极管进行整流，可以将交流信号的全部部分转换为直流信号。

在半波整流电路中，正弦波交流电压从正半周期的零点开始，电压逐渐增加，当电压大于二极管的正向压降时，二极管会导通，电流通过二极管，负载上出现正向电压。

当电压减小到小于二极管的正向压降时，二极管会截止，电流无法通过。

因此，半波整流电路中只有正半周期的信号会被转换为正向电压，而负半周期的信号则被截止。

在全波整流电路中，使用两个二极管来实现整流。

交流电压通过中心引线和两个二极管分流到负载上。

在正半周期中，其中一个二极管导通，电流可以从二极管流向负载；而在负半周期中，另一个二极管导通，电流通过另一个二极管流向负载。

因此，全波整流电路中，正、负半周期的信号都会被转换为正向电压。

除了半波整流和全波整流，还有桥式整流电路。

桥式整流电路使用四个二极管组成桥式电路，可以将交流信号的正、负半周期全部转换为正向电压。

桥式整流电路不仅可以实现全波整流，还可以解决由于正、负半周期交替导致的降压问题。

综上所述，整流电路通过利用二极管的单向导电特性，将交流信号转换为直流信号。

单相半波可控整流电路是一种常见的电力控制电路，它在工业领域和家用电器中都有着广泛的应用。

本文将从工作原理、电路结构和应用范围等方面对单相半波可控整流电路进行详细介绍。

一、工作原理1.1 整流电路的基本原理在交流电路中，为了将交流电转换为直流电以供电子设备使用，需要采用整流电路。

整流电路的基本原理是利用二极管或可控硅等器件对交流电进行单向导通，将其转换为直流电。

而可控整流电路是在传统整流电路的基础上引入了可控器件，如可控硅，从而实现对电流的精确控制。

1.2 半波可控整流电路的工作原理半波可控整流电路是一种简单的可控整流电路，它采用单相交流电源，并通过可控硅来控制电流的导通。

在正半周，可控硅导通，电流正常通过；而在负半周，可控硅不导通，电流被截断。

通过对可控硅的触发角控制，可以实现对输出电流的精确调节。

1.3 工作原理总结通过上述介绍可以看出，单相半波可控整流电路利用可控硅对交流电进行单向导通，实现了对电流的精确控制。

其工作原理简单清晰，便于实际应用，并且具有高效稳定的特点。

二、电路结构2.1 单相半波可控整流电路的基本结构单相半波可控整流电路的基本结构包括交流电源、变压器、可控硅和负载电阻等组成。

其中，交流电源通过变压器降压后接入可控硅，可控硅的触发装置接受控制信号，控制可控硅的导通角，从而实现对输出电流的调节。

负载电阻则接在可控硅的输出端，用于消耗电能并提供电源。

2.2 功能模块的详细介绍交流电源：作为单相半波可控整流电路的输入电源，一般为家用交流电，其电压和频率根据实际需求进行选择。

变压器：用于降低交流电源的电压，保证可控硅和负载电阻正常工作。

可控硅：作为电路的核心器件，可控硅的导通和截断状态由外部控制信号决定，从而实现对电流的精确控制。

负载电阻：接在可控硅的输出端，用于消耗电能并提供直流电源。

2.3 电路结构总结单相半波可控整流电路的基本结构清晰明了，各功能模块之间相互协调，实现了从交流电到可控直流电的转换和精确控制。

各类整流电路图及工作原理整流电路是指将交流电转换成直流电的电路。

整流电路主要有单相半波整流电路、单相全波整流电路、三相半波整流电路和三相全波整流电路四种类型。

1.单相半波整流电路：单相半波整流电路由一个二极管、一个负载电阻和一个输入电源组成。

工作原理如下：当输入电源为正半周期时，二极管导通，电流通过负载电阻。

当输入电源为负半周期时，二极管截止，电流不通过负载电阻。

因此，输出电压为输入电压的正半周期。

2.单相全波整流电路：单相全波整流电路由两个二极管、一个中心引线和一个负载电阻组成。

工作原理如下：当输入电源的正半周期时，D1导通，电流通过D1和负载电阻。

当输入电源的负半周期时，D2导通，电流通过D2和负载电阻。

因此，输出电压为输入电压的绝对值。

3.三相半波整流电路：三相半波整流电路由三个二极管、三个负载电阻和一个输入电源组成。

工作原理如下：当输入电源的A相为正半周期时，D1导通，电流通过D1和负载电阻。

当输入电源的B相为正半周期时，D2导通，电流通过D2和负载电阻。

当输入电源的C相为正半周期时，D3导通，电流通过D3和负载电阻。

因此，输出电压为输入电压的正半周期。

4.三相全波整流电路：三相全波整流电路由三个二极管、三个负载电阻和一个输入电源组成。

工作原理如下：当输入电源的A相为正半周期时，D1和D4导通，电流通过D1、D4和负载电阻。

当输入电源的B相为正半周期时，D2和D5导通，电流通过D2、D5和负载电阻。

当输入电源的C相为正半周期时，D3和D6导通，电流通过D3、D6和负载电阻。

因此，输出电压为输入电压的绝对值。

以上是四种常见的整流电路的电路图和工作原理。

整流电路在电力系统、电子设备等领域中广泛应用，能够将交流电转换成直流电，为后续电路的正常工作提供了基础。

整流电路的原理整流电路是一种将交流电转换为直流电的电路。

在现代的电子设备中，由于需要使用直流电，因此整流电路的应用很广泛。

本文将介绍整流电路的原理。

一、整流电路基本构成整流电路通常由四个基本元件组成：变压器、二极管、滤波电容器和负载。

变压器是将交流电转换为所需电压的必要元件，它可以将高压低流量的交流电转换成低压大流量的交流电。

二极管是整流电路中最重要的元件，它可以使电流单向流动。

二极管只有在正向电压作用下才能导电，在反向电压作用下则会发生击穿而烧坏。

滤波电容器可以减小电压的波动，使输出电压更加稳定，并滤掉电路中的高频噪声。

负载是整流电路的最后一个元素，它能够消耗电路输出的电能。

二、整流电路工作原理整流电路的工作原理非常简单，它通过二极管只允许正半周电压通过的特性，将输入的交流电转换为单向的脉冲电压，然后再通过滤波电容器将电压波动降低，从而得到更加稳定的直流电。

如果将一个桥式整流电路连接到高压交流电源上，输入电压的正半周电流将通过一组二极管，而负半周电流则通过另一组二极管，最后输出的电压将近似于直流电压。

这种转换原始的交流电为直流电的过程称为整流。

三、整流电路的分类1. 单相半波整流电路单相半波整流电路如图1所示，它只有一个二极管，用于将交流电转换为单向的电流。

由于只有一半的电压被利用，因此它的效率较低。

图1 单相半波整流电路2. 单相全波整流电路单相全波整流电路如图2所示，它包括四个二极管，在每个半周期内都会采用负载电压输出。

这种电路比半波整流电路更加有效，因为负载电压的峰值会比半波整流电路的峰值高一倍。

图2 单相全波整流电路3. 三相桥式整流电路三相桥式整流电路如图3所示，它包括六个二极管，是一种经常用于高功率应用中的电路。

图3 三相桥式整流电路四、整流电路的应用整流电路广泛应用于电子设备中，例如手机充电器、数码相机、电动车充电器等。

在交流电网中，整流电路也被用于变压器、电机驱动器、大型电容器充电器以及其他类似的设备中。

半波整流电路★工作原理电路如右图所示，设在u2的正半周，A点为正，B点为负，二极管外加正向电压，因而处于导通状态。

电流从A点流出，经过二极管D和负载电阻流入B点，。

在u2的负半周，B点为正，A点为负，二极管外加反向电压，因而处于截止状态。

波形如下图所示。

★主要参数◆输出电压的平均值：就是负载电阻上电压的平均值U O(A V)。

◆负载电流的平均值◆整流输出电压的脉动系数S：为整流输出电压的基波峰值U OM与输出电压平均值U O(A V)之比，即S愈大，脉动愈大。

半波整流电路的输出脉动很大。

★二极管的选择二极管的正向平均电流等于负载电流平均值，即二极管承受的最大反向电压等于变压器副边的峰值电压，即允许电源电压波动±10％，最大整流平均电流I F最高反向工作电压U R均应至少留有10%的余地，单相半波整流的特点：电路简单、所用二极管少。

输出电压低、交流分量大(即脉动大)，效率低。

只适用于整流电流小，对脉动要求不高的场合。

单相桥式整流电路★工作原理设变压器，U2为其有效值。

◆当u2为正半周时，D1和D3管导通，D2和D4管截止，电流由A点流出，方向如右图所示。

u O=u2，D2和D4管承受的反向电压为-u2。

◆当u2为负半周时，D2和D4管导通，D1和D3管截止，电流由B点流出，方向如右图所示。

u O=-u2，D1和D3管承受的反向电压为u2。

由于D1、D3和D2、D4两对二极管交替导通，致使负载电阻R L上在u2的整个周期内都有电流通过，而且方向不变，输出电压。

如右图所示为其电压和电流的波形，实现了全波整流。

★输出电压平均值U O(A V)和输出电流平均值I O(A V)◆输出电压平均值结论：在输入电压相同的情况下，全波整流输出电压平均值为半波整流电路的两倍。

◆负载电流的平均值结论：在输入电压相同的情况下，全波整流输出电流平均值为半波整流电路的两倍。

◆整流输出电压的脉动系数S：结论：与半波整流电路相比，输出电压的脉动减小很多。

半波整流、全波整流、桥式整流整流，就是把交流电变为直流电的过程。

利用具有单向导电特性的器件，可以把方向和大小交变的电流变换为直流电。

下面介绍利用晶体二极管组成的各种整流电路。

一、半波整流电路图(1)是一种最简单的整流电路。

它由电源变压器B 、整流二极管D 和负载电阻Rfz ，组成。

变压器把市电电压（多为220伏）变换为所需要的交变电压E2 ，D 再把交流电变换为脉动直流电。

下面从右图(2)的波形图上看着二极管是怎样整流的。

变压器砍级电压E2 ，是一个方向和大小都随时间变化的正弦波电压，它的波形如图(2)(a)所示。

在0～π时间内，E2 为正半周即变压器上端为正下端为负。

此时二极管承受正向电压面导通，E2 通过它加在负载电阻Rfz上，在π～2π时间内，E2 为负半周，变压器次级下端为正，上端为负。

这时D 承受反向电压，不导通，Rfz，上无电压。

在2π～3π时间内，重复0～π时间的过程，而在3π～4π时间内，又重复π～2π时间的过程…这样反复下去，交流电的负半周就被"削"掉了，只有正半周通过Rfz，在Rfz上获得了一个单一右向（上正下负）的电压，如图5-2（b）所示，达到了整流的目的，但是，负载电压Usc 。

以及负载电流的大小还随时间而变化，因此，通常称它为脉动直流。

这种除去半周、图下半周的整流方法，叫半波整流。

不难看出，半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压Usc =0.45e2 ）因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。

二、全波整流电路如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。

图（3）是全波整流电路的电原理图。

全波整流电路，可以看作是由两个半波整流电路组合成的。

变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压E2a 、E2b ，构成E2a 、D1、Rfz与E2b 、D2 、Rfz ，两个通电回路。

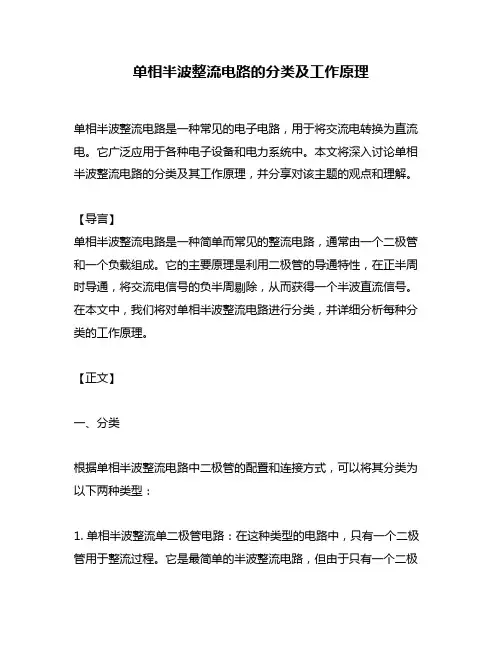

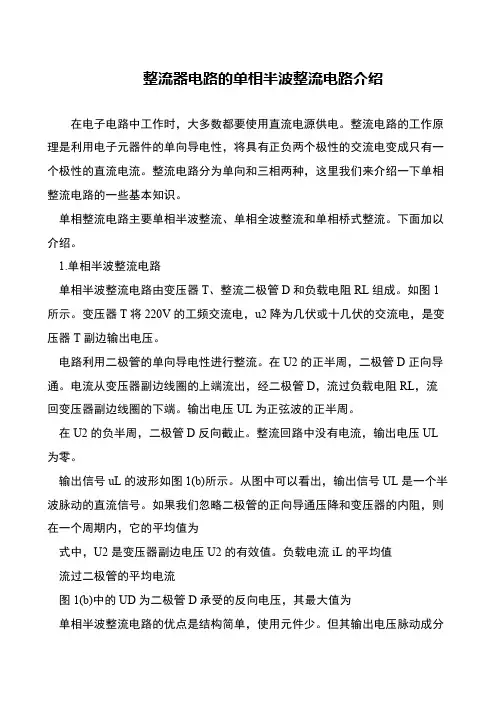

单相半波整流电路的分类及工作原理单相半波整流电路是一种常见的电子电路，用于将交流电转换为直流电。

它广泛应用于各种电子设备和电力系统中。

本文将深入讨论单相半波整流电路的分类及其工作原理，并分享对该主题的观点和理解。

【导言】单相半波整流电路是一种简单而常见的整流电路，通常由一个二极管和一个负载组成。

它的主要原理是利用二极管的导通特性，在正半周时导通，将交流电信号的负半周剔除，从而获得一个半波直流信号。

在本文中，我们将对单相半波整流电路进行分类，并详细分析每种分类的工作原理。

【正文】一、分类根据单相半波整流电路中二极管的配置和连接方式，可以将其分类为以下两种类型：1. 单相半波整流单二极管电路：在这种类型的电路中，只有一个二极管用于整流过程。

它是最简单的半波整流电路，但由于只有一个二极管，其输出电压的波动较大。

2. 单相半波桥式整流电路：这是一种更复杂但更有效率的半波整流电路。

它由四个二极管和一个负载组成，可以实现更稳定的输出电压。

该电路的工作原理将在下一节中详细解释。

二、工作原理1. 单相半波整流单二极管电路的工作原理：a. 在正半周中，输入电流流向电路，使得二极管处于正向偏置状态，导通整个电流。

b. 在负半周中，输入电流方向相反，使得二极管处于反向偏置状态，不导通电流。

c. 由于只有一个二极管，输出电压的波动较大，存在较大的纹波。

2. 单相半波桥式整流电路的工作原理：a. 在正半周中，二极管D1和D2导通，使电流经过负载。

二极管D3和D4截断，不导通电流。

b. 在负半周中，二极管D3和D4导通，电流方向相反，使得电流仍然经过负载。

二极管D1和D2截断，不导通电流。

c. 通过这种方式，负载中的电流始终具有相同的方向，从而获得相对稳定的输出电压。

单相半波桥式整流电路相较于单二极管电路具有更低的纹波。

【总结与回顾】通过对单相半波整流电路的分类及工作原理的分析，我们可以得出以下结论：1. 单相半波整流电路可以分为单二极管电路和桥式整流电路两种类型。
