《高频电子技术》作业(.8.23.)

试卷代号：************************** 期末考试《高频电子技术》试卷(A)**级 电子信息 专业200**年6月一、填空题（每空1分，共30分）1、调制的方式有 、 、 。

它们分别由调制信号去控制高频载波的 、 、 。

2、高频放大器按负载形式可分为 放大器和 放大器。

3、单调谐放大器，多级级联增益 ，通频带 ，选择性 。

4、镜像干扰是指 ，抑制这种干扰的主要方法有 和 。

5、广播电台的载波是1500KHZ ，问接收机本振频率为 ，对接收机引起干扰的镜频为 。

6、有一调幅波表达式为u (t)=25(1+0.7cos 2π×5000t-0.3cos2π×1000t )cos2π×106t,此调幅波包含的频率分量有 ，各频率对应的幅度分量为 。

7、AM 信号幅度最大值为 ，最小值为 ，边频信号幅度为 ，载波信号幅度为 。

8、正弦波振荡器由 、 、 组成。

9、石英晶体与电感串联后，由于串联电感增加，串联谐振频率 ，而并联谐振频率，通频带向低频方向扩展 。

10、反馈式振荡器振荡条件是 和 。

二、选择题（每小题3分，共18分））时的等效阻抗最小。

A 串联谐振频率B 并联谐振频率C 串联谐振频率与并联谐振频率之间D 工作频率2、某丙类高频功率放大器原工作在过压状态，现欲调整使它工作在临界状态，可采用（ ）方法。

A UCC 增加、Ub 减小、UBB 减小、Re 减小 B UCC 减小、Ub 增加、UBB 增加、Re 增加 C UCC 减小、Ub 减小、UBB 减小、Re 减小D UCC 增加、Ub 增加、UBB 增加、Re 增加 3、通信系统中，信号需要调制的原因是（ ） A 要发射的信号频率低 B 为了实现信道复用 C 减小发射天线尺寸 D A 和B 和C 4、低电平调幅器应用在（ ），高电平调幅器应用在（ ） A 发射机末级B 发射机前级C 发射机中间级5、在调幅制发射机的频谱中，功率消耗最大的是（ ） A 载波 B 上边带 C 下边带 D 上、下边带之和6、若单频调幅波的载波功率Pc=1000W ，调幅系数M=0.3，载波与边频总功率为（ ） C 1090W D 1180W 三、判断题（每小题1分，共10分）1、混频可以用线性好的模拟乘法器来实现，这样，输出信号的失真可以减小。

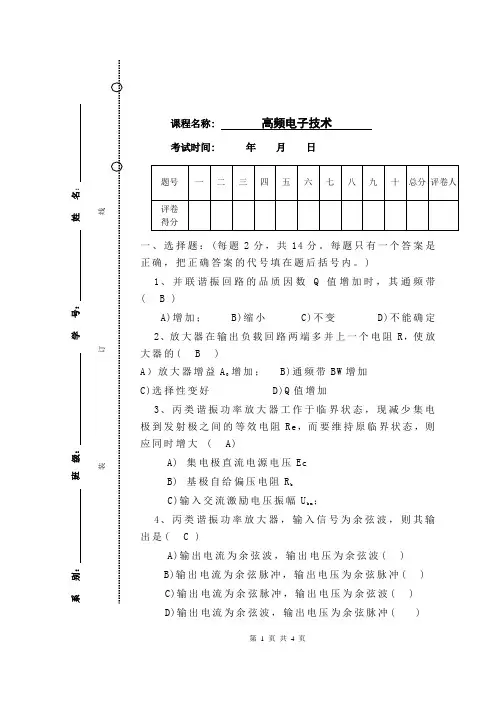

课程名称: 高频电子技术 考试时间: 年 月 日一、选择题：(每题2分，共14分。

每题只有一个答案是正确，把正确答案的代号填在题后括号内。

)1、并联谐振回路的品质因数Q 值增加时，其通频带( B )A)增加； B)缩小 C)不变 D)不能确定 2、放大器在输出负载回路两端多并上一个电阻R ，使放大器的( B )A ）放大器增益A 0增加； B)通频带BW 增加 C)选择性变好 D)Q 值增加3、丙类谐振功率放大器工作于临界状态，现减少集电极到发射极之间的等效电阻Re ，而要维持原临界状态，则应同时增大 ( A)A) 集电极直流电源电压Ec B) 基极自给偏压电阻R bC)输入交流激励电压振幅U b m ；4、丙类谐振功率放大器，输入信号为余弦波，则其输出是( C )A)输出电流为余弦波，输出电压为余弦波( )B)输出电流为余弦脉冲，输出电压为余弦脉冲( ) C)输出电流为余弦脉冲，输出电压为余弦波( )D)输出电流为余弦波，输出电压为余弦脉冲( )5、并联型晶体振荡器电路中，晶体在电路作为一个( D )元件使用。

A)并联谐振元件B)串联谐振元件C)等效电容D) 等效电感6、二极管峰值包络检波器，原电路正常工作，若将其直流加大了一倍，则可能会引起( C )负载电阻RLA)非线性失真；B)对角线切割失真C)负峰切割失真；D)对角线切割失真和负峰切割失真。

7、超外差接收机调谐在有用的信号频率上，某干扰电台的低频调制信号也收听到很清楚而接收机失谐时，则干扰沿调制信号随之减弱，并随有用信号消失而干扰信号也消失，此干扰属于( C )A) 组合频率干扰B) 副波道干扰C) 交叉调制干扰D) 互调干扰二、填空题：(每题2分，共20分)1、并联谐振回路的Q值越高，则回路的通频带越窄，选择性越好。

2、石英晶体能被电子技术使用，主要它具有效应和压力效应。

3、实现放大器稳定工作，常采用单向化的两种方法是失调法和中和法。

一、在图题1.3所示电路中，已知回路谐振频率0465kHz f =，0100Q =，160N =匝，140N =匝，210N =匝，200pF C =，16k Ωs R =，1k ΩL R =。

试求回路电感L 、有载Q 值和通频带B。

图题1.3i L答案1：002260000000322362223610115864 5.8410(171.2)11010()103.9110160401()10 3.9110(255.7)160161.361e e e L LLL ss s sL e f L uHf CCCQ g sR k g Q g sR g n g sg n g sR k g g g g πωω------∑=⇒===⇒==⨯=Ω=='==⋅=⨯'==⋅⨯=⨯=Ω''∴=++=⨯由并联谐振:折合到线圈两端:5000.70(73.2)4310.8e esR k CQ g f BW kH zQ ω-∑∑=Ω==答案2：答案3：二、在图题1.4所示电路中，0.8μH L =，1220pF C C ==，5pF S C =，10k ΩS R =，20pF L C =，5k ΩL R =，0100Q =。

试求回路在有载情况下的谐振频率0f 、谐振电阻p R （不计S R 和L R ）、LQ 值和通频带B 。

图题1.4C L答案：三、设有一级单调谐回路中频放大器，其通频带4M Hz B =，10uo A =，如果再用一级完全相同的放大器与之级联，这时两级中放总增益和通频带各为多少？若要求级联后的总频带宽度为4M H z ，问每级放大器应如何改变？改变后的总增益是多少？四、 对于图题3.10所示各振荡电路：（1）画出高频交流等效电路，说明振荡器类型；（2）计算振荡频率。

图题3.10E 57ou (a)(b)E 68~125pF五、 试画出图题3.14所示各振荡器的交流等效电路，说明晶体在电路中的作用，并计算反馈系数F 。

单元十二 例题例1：如图例12-1所示为某晶体管收音机检波电路，问： 1. 电阻R L1、R L2是什么电阻？为什么要采用这种连接方式？2. 电路中的元件R 、C 是什么滤波器，其输出的U AGC 电压有何作用？3. 若检波二极管VD 开路，对收音机将会产生什么样的结果，为什么？图例12-1 具有AGC 的收音机检波电路解：1. 电阻R L1、R L2是检波器得直流负载电阻，采用这种连接方式目的是减小检波器交、直流负载电阻值得差别，避免产生负峰切割失真。

2. R 、C 构成低通滤波器，其输出的U AGC 电压送到收音机前级控制调谐放大器的增益，实现自动增益控制。

3. 若检波二极管VD 开路，则收音机收不到任何电台。

例2：锁相环路与自动频率控制电路实现稳频功能时，哪种性能优越？原因是什么？解：锁相环路稳频效果优越。

这是由于一般的AFC 技术存在着固有频率误差问题（因为AFC 是利用误差来减小误差），往往达不到所要求的频率精度，而采用锁相技术进行稳频时，可实现零偏差跟踪。

例3：画出锁相环路的组成框图并简述各部分的作用。

解：锁相环路的系统框图如图例12-2所示。

图例12-2 锁相环路的基本组成框图锁相环路是由鉴相器PD(Phase Detector)、环路滤波器LF(Loop Filter)和压控振荡器VCO 组成的，其中LF 为低通滤波器。

各部分功能如下：(1)鉴相器PD ：鉴相器是一个相位比较器，完成对输入信号相位与VCO 输出信号相位进行比较，得误差相位)()()(t t t o i e ϕϕϕ-=。

(2)环路滤波器LF ：环路滤波器(LF)是一个低通滤波器(LPF)，其作用是把鉴相器输出电压u d (t )中的高频分量及干扰杂波抑制掉，得到纯正的控制信号电压u c (t )。

(3)压控振荡器VCO ：压控振荡器是一种电压-频率变换器，它的瞬时振荡频率o ω(t )是用控制电压u c (t )控制振荡器得到，即用u c (t ) 控制VCO 的振荡频率，使i ω与o ω的相位不断减小，最后保持在某一预期值。

一•填空题1. 为了改善系统性能，实现信号的有效传输及信道的复用,通信系统中广泛采用调制技术。

2. 用待传输的基带信号去改变高频载波信号某一参数的过程，称为调制,用基带信号去改变载波信号的幅度，称为调幅。

3. 无线电波传输方式大体可分为沿地面传播（地播）,沿空间直线传播（空间播）, 依靠电离层传播（电播）。

4. 非线性器件能够产生新的频率分量,具有频率变换作用。

1. LC并联回路谐振时阻抗为最大且为纯电阻,当频率高于谐振频率而失谐时，阻抗将减小,并呈容性。

2. 小信号谐振放大器以谐振回路作为负载,它不仅有放大作用,还有选频作用。

3. 矩形系数K0.1是用来说明小信号选频放大器选择性好坏的性能指标，其值越接近于2,放大器的选择性越好。

单调谐放大器的KO.l^lOo4. 电路中同一端口的宜号功率与噪吏功率之比，称为信噪比，其值越大，噪声的影响就越小。

1. 丙类谐振功率放大器的特点是：晶体管基级偏压VbbvUbe（on）,集电极电流为余弦脉冲，其导通角0小于90°,故放大器具有很高的效率；放大器负载采用LC谐振网络,用以滤出谐波,实现阻抗匹配获得大功率输出。

2. 丙类谐振功率放大器工作在临界状态，当负载回路等效电阻Re减小时，放大器将进入欠压状态,此时输出功率减小,管耗增大。

3. 谐振功率放大器中晶体管工作进入包河区，集电极电流脉冲出现巴陷，称为过压状态。

4. 谐振功率放大器集电极直流馈电电路有里僮和并馈两种形式。

5. 传输线变压器与普通变压器相比较，其主要特点是工作频带极宽,能量以传输线和变压器方式传输。

1. 反馈镇正弦波振荡器主要由放大电路,正反馈网络,选频网络等部分组成。

2. 设放大电路的放大倍数为A,反馈网络的反馈系数为F,则正弦波振荡器的振幅平衡条件是AF=1,相位平衡条件是（n二0,1, 2, ........................................ ）。

高频电子技术期末复习题# 高频电子技术期末复习题## 一、选择题1. 高频电子技术中，高频放大器的主要功能是：- A. 放大信号- B. 滤波信号- C. 调制信号- D. 转换信号2. 在高频电路中，谐振回路的作用是：- A. 提供稳定的电源- B. 选择性放大信号- C. 抑制噪声- D. 转换信号3. 调谐在高频电子技术中的意义是：- A. 调整信号频率- B. 调整电路参数- C. 调整信号幅度- D. 调整信号相位## 二、填空题1. 高频电子技术中，晶体管的放大倍数用______表示。

2. 调频（FM）和调幅（AM）是两种不同的调制方式，其中调频是改变信号的______，调幅是改变信号的______。

## 三、简答题1. 简述高频电子技术中，为什么需要使用谐振回路？2. 解释什么是调谐电路，并说明其在高频电子技术中的作用。

## 四、计算题1. 给定一个LC谐振回路，其中L=10mH，C=100pF，求该谐振回路的谐振频率。

2. 已知一个高频放大器的增益为20dB，求其电压增益的数值。

## 五、论述题1. 论述高频电子技术在现代通信系统中的应用及其重要性。

## 参考答案### 一、选择题1. A2. B3. A### 二、填空题1. 增益（Gain）2. 频率（Frequency），幅度（Amplitude）### 三、简答题1. 谐振回路在高频电子技术中用于选择性地放大特定频率的信号，抑制其他频率的信号，以提高信号的信噪比。

2. 调谐电路是用于选择特定频率信号的电路，它在高频电子技术中用于接收和发送特定频率的信号，确保通信的准确性。

### 四、计算题1. 谐振频率 \( f = \frac{1}{2\pi\sqrt{LC}} \)，代入数值计算得\( f \approx 1.59 \) MHz。

2. 电压增益 \( V_{gain} = 10^{(\frac{Gain}{10})} \)，代入数值计算得 \( V_{gain} = 10^{2} = 100 \)。

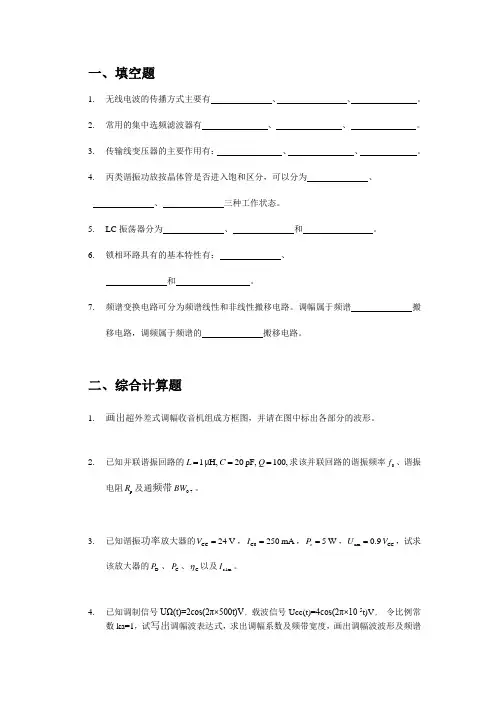

一、填空题1. 无线电波的传播方式主要有 、 、 。

2. 常用的集中选频滤波器有 、 、 。

3. 传输线变压器的主要作用有： 、 、 。

4. 丙类谐振功放按晶体管是否进入饱和区分，可以分为 、 、 三种工作状态。

5. LC 振荡器分为 、 和 。

6. 锁相环路具有的基本特性有： 、和 。

7. 频谱变换电路可分为频谱线性和非线性搬移电路。

调幅属于频谱 搬移电路，调频属于频谱的 搬移电路。

二、综合计算题1. 画出超外差式调幅收音机组成方框图，并请在图中标出各部分的波形。

2. 已知并联谐振回路的1μH,20pF,100,L C Q ===求该并联回路的谐振频率0f 、谐振电阻p R 及通频带0.7BW 。

3. 已知谐振功率放大器的CC 24V V =，C0250mA I =，5W o P =，cm CC 0.9U V =，试求该放大器的D P 、C P 、C η以及c1m I 。

4. 已知调制信号UΩ(t)=2cos(2π×500t)V ，载波信号Ucc(t)=4cos(2π×10 5t)V ， 令比例常数ka=1，试写出调幅波表达式，求出调幅系数及频带宽度，画出调幅波波形及频谱图。

5. 二极管包络检波电路如图5.4.2(a)所示，已知输入已调波的载频c 465kHz f =,调制信号频率5kHz F =，调幅系数a 0.3m =，负载电阻5k ΩR =，试决定滤波电容C 的大小，并求出检波器的输入电阻i R 。

6. 已知调制信号38cos(2π10)V u t Ω=⨯，载波输出电压6o ()5cos(2π10)V u t t =⨯，3f 2π10rad/s V k =⨯∙，试求调频信号的调频指数f m 、最大频偏m f ∆和有效频谱带宽BW ，写出调频信号表示式。

7. 某调频设备组成如图P6.15所示，直接调频器输出调频信号的中心频率为10 MHz ，调制信号频率为1 kHz ，最大频偏为1.5 kHz 。

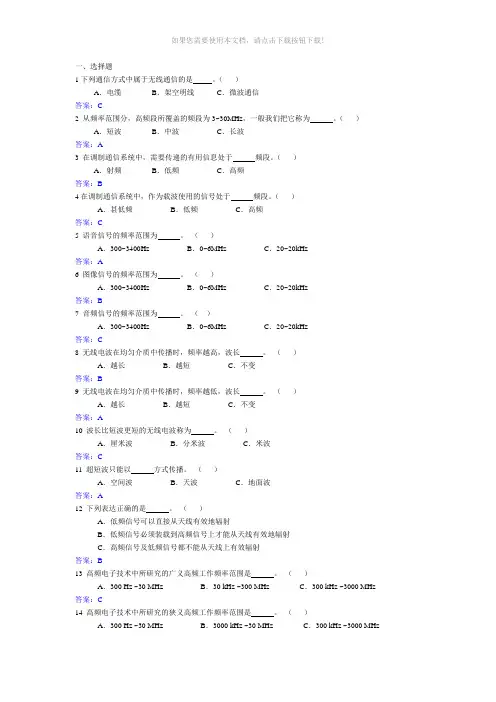

1下列通信方式中属于无线通信的是。

（）A．电缆B．架空明线C．微波通信答案：C2 从频率范围分，高频段所覆盖的频段为3~30MHz，一般我们把它称为。

（）A．短波B．中波C．长波答案：A3 在调制通信系统中，需要传递的有用信息处于频段。

（）A．射频B．低频C．高频答案：B4在调制通信系统中，作为载波使用的信号处于频段。

（）A．甚低频B．低频C．高频答案：C5 语音信号的频率范围为。

（）A．300~3400Hz B．0~6MHz C．20~20kHz答案：A6 图像信号的频率范围为。

（）A．300~3400Hz B．0~6MHz C．20~20kHz答案：B7 音频信号的频率范围为。

（）A．300~3400Hz B．0~6MHz C．20~20kHz答案：C8 无线电波在均匀介质中传播时，频率越高，波长。

（）A．越长B．越短C．不变答案：B9 无线电波在均匀介质中传播时，频率越低，波长。

（）A．越长B．越短C．不变答案：A10 波长比短波更短的无线电波称为。

（）A．厘米波B．分米波C．米波答案：C11 超短波只能以方式传播。

（）A．空间波B．天波C．地面波答案：A12 下列表达正确的是。

（）A．低频信号可以直接从天线有效地辐射B．低频信号必须装载到高频信号上才能从天线有效地辐射C．高频信号及低频信号都不能从天线上有效辐射答案：B13 高频电子技术中所研究的广义高频工作频率范围是。

（）A．300 Hz ~30 MHz B．30 kHz ~300 MHz C．300 kHz ~3000 MHz 答案：C14 高频电子技术中所研究的狭义高频工作频率范围是。

（）A．300 Hz ~30 MHz B．3000 kHz ~30 MHz C．300 kHz ~3000 MHz15 为了有效地发射电磁波，天线尺寸必须与相比拟。

（）A．辐射信号的波长B．辐射信号的振幅C．辐射信号的频率答案：A16 电视、调频广播和移动通信均属通信。

《高频电子技术》作业一、填空、选择1、某无线通信系统的工作频率为225MHz ，它属于 超短波 频段，波长λ= 1.33 米，主要传播方式是 直线传播 ，若天线为线天线，其长度约为 0.133米。

2、并联LC 回路在高频电路中作为负载，具有 ： 选频 、 阻抗变换 ， 功能。

3、高频小信号放大器的主要性能指标有： 放大倍数 、 输入阻抗 、 输出阻抗、和稳定性。

为了提高稳定性，常用的措施有： 中和 、 失配。

4、高频功放在放大调频信号时，一般选： 临界 工作状态；高频功放在放大AM 信号时，一般选： 欠压 工作状态。

5、二极管峰值包络检波器用于解调 AM 信号。

假设原电路工作正常，若负载电容器C 加大，会引起 惰性 失真；若调制度m 加大，会引起 惰性、底部 失真。

6、高频小信号谐振放大器的主要作用是： 放大 和 滤波 。

从晶体管角度看，影响高频小信号放大器稳定性的因素为 bcC ' ，可用 中和法 、 失配法 等方法提高稳定性。

7、噪声系数F N 用于衡量放大器部噪声大小。

F N 越大，则部噪声越 大 （大或小）。

对级联系统而言，其噪声系数主要取决于： 第一级 （第一级，中间级，末级）。

8、设FM 波V t t t u FM )106sin 25102cos(5)(37⨯+⨯=ππ，其载频c f = 107 Hz ，调制信号频率F= 3×103 Hz ，最大频偏=∆m f 75×103 Hz ，调频指数=f m 25 ，信号带宽FM B = 156×103 Hz ；若调制信号幅度不变，调制信号频率F 增大一倍，则信号带宽FM B = 162×103 Hz 。

图9 9、图9所示振荡器电路，o u 的频率为 27 MHz ，晶振在电路中的主要作用是： 等效电感 。

10、高频谐振动率放大器大多工作在： C 类工作状态。

高频谐振功放用作集电极调制器，其工作状态应选为 ： 过压 。

《高频电子技术》部分习题参考解答第1章1-1 为什么无线电通信中要进行调制？什么叫调幅？ 1-2 在无线电通信系统中，发送设备由哪几部分组成？ 1-3 在无线电通信系统中，接收设备由哪几部分组成？ 1-4 在发送设备中，调制器的作用是什么？ 1-5 在接收设备中，检波器的作用是什么？1-6 电视信号的频带宽度约有6兆赫，为什么不能直接从天线发射出去？为什么要把它调制到几十兆赫的高频上去呢？1-7 北京电视台的载波频率是57.75兆赫，问它的波长是多少米？解： MHz f 75.57=s m C /10307⨯=（米/秒）m f C 195.51075.57103067≈⨯⨯==λ（米） 1-8 电磁波的传播途径有哪几种？第2章2-1 LC 网络有哪几种形式？它们在高频放大电路中的作用怎样？ 2-2 LC 并联谐振回路有何基本特性？说明Q 对回路特性的影响。

2-3 何谓矩形系数？它的大小说明什么问题？单谐振回路的矩形系数等于多少？ 2-4 信号源及负载对谐振回路的特性有何影响？采用什么方法可减小它们的影响？ 2-5 并联谐振回路的品质因数是否越大越好？说明如何选择并联谐振回路的有载品质因数e Q 的大小。

2-6 线性与非线性电阻器件特性有何区别？非线性器件有何主要作用？ 2-7 非线性电路有何基本特点？它在通信设备中有哪些用途？ 2-8 对混频电路有哪些基本要求？2-9 用二极管环形相乘器构成混频电路与构成振幅调制和解调电路有何异同点？ 2-10 说明晶体管混频电路工作原理及采用场效应管构成混频器的优点。

2-11 说明混频干扰主要有哪些，是如何产生的？2-12 已知广播收音机中频L f ＝465kHz ，试分析以下现象各属于哪一种混频干扰？ （1）当收听C f ＝931kHz 的电台时，听到有频率为1kHz 的哨叫声； 解：C f ＝931kHz ，L f ＝I f +C f ＝465+931＝1396kHz 931213961⨯+⨯-＝466kHz ＝（465+1）kHz故为组合频率干扰（哨声干扰）。

一、选择题（每题 2 分）1 在调谐功率放大器中，晶体管工作延伸到非线性区域包括。

（）A．截止和饱和区 B ．线性和截止区C．线性和饱和区答案： A2 下列各参数不能够用于调节基本高频调谐功率放大器导通角的参数是。

（）A．U j B ．E b C．R L答案： C3 调谐功率放大器工作状态的判定是根据uce min与的比较判定。

（）A．U ces B ．U bm C．U cm答案： A4 一般不用作调谐功率放大器中自给偏压环节的是。

（）A．射极电流B．基极电流C．集电极电流答案： C5 高频调谐功率放大器一般工作在。

（）A．甲类B．乙类C．丙类答案： C6 窄带高频功率放大器又被称为。

（）A．调谐功率放大器B．非调谐功率放大器C．传输线放大器答案： A7 高频调谐功率放大器分析方法。

（）A．近似法B．折线法 C ．等效分析法答案： B8 高频调谐功率放大器电路中晶体管的发射结。

（）A．正偏B．反偏C．0 偏置答案： B9 高频调谐功率放大器一般工作时的导通角为。

（）A． 180 o B ． 90 o C ．小于 90 o答案： C10 高频调谐功率放大器在静态时，晶体管处于区。

（）A．截止B．饱和 C ．线性放大答案： A11 高频调谐功率放大器无发射结偏置时，硅管的导通角为。

（）A． 20 o ~ 40 o B ． 40 o ~ 60 o C ． 60 o ~ 80 o 答案： B12 高频调谐功率放大器无发射结偏置时，锗管的导通角为。

（）A． 20 o ~ 40 o B ． 40 o ~ 60 o C ． 60 o ~ 80 o 答案： C13高频调谐功率放大器集电极电流脉冲展开系数中，对应任意导通角，展开系数最大的是A．0B．1C．2答案： B14 高频调谐功率放大器集电极电流脉冲展开系数中，对应任意导通角，10 最大值为。

（）。

（）A． 3 B ．2 C ． 1答案： B15高频调谐功率放大器集电极电流脉冲展开系数中，对应任意导通角，10最小值为。

高频电子作业答案第一章绪论一、自测题1、一个完整的通信系统应有信源、发送设备、信道、接受设备、信宿五部分组成。

2、人耳能听到的声音的频率约在20HZ到20KHZ的范围内。

作业题1、为什么在无线电通信中要使用“载波”发射，其作用是什么？解:由于需要传送的信息转变成电信号以后,其占有的频率成分基本上是低频范围,将这些低频范围的电信号直接发射出去,有两个不可克服的缺点,一是无选择性,相互干扰,不能实现多路通信.二是电信号频率低无线天线尺寸太大,为此采用对载波进行调制的发送方式就能较好地解决这两个缺点,选用高频载波作为运载信息的信号,由于频率高,天线尺寸小.另外,不同的电台,采用不同的载波,就很容易实现多路通信.2、在无线电通信中为什么要采用“调制”与“解调”，各自的作用是什么？解:\调制\是发射机的主要功能.所谓调制是将所需传送的基带信号加载到载波信号上去,以调幅波,调相波或调频波的形式通过天线辐射出去.\解调\是接收机的重要功能.所谓解调是将接收到的已调波的原调制信号取出来,例如从调幅波的振幅变化中取出原调制信号.从调相波的瞬时相位变化中取出原调制信号.从调频波的瞬时频率变化中取出原调制信号.3、计算机通信中应用的“调制解调”与无线电通信中的“调制解调”有什么异同点？答：无线通信中，高频信号容易经天线发射，利用这一原理来传输信号调制就是把实际要传输的低频信号(被调制信号）经过运算，加载到高频信号(载波）上面去，解调是重新从已调制的高频信号中恢复低频信号（调制信号）二、思考题试说明模拟信号和数字信号的特点？它们之间的相互转换应采用什么器件实现？答：(1)模拟信号与数字信号当数字信号采用断续变化的电压或光脉冲来表示时，一般则需要用双绞线、电缆或光纤介质将通信双方连接起来，才能将信号从一个节点传到另一个节点。

(2)模拟信号与数字信号之间的相互转换模拟信号和数字信号之间可以相互转换：模拟信号一般通过PCM脉码调制(PuleCodeModulation)方法量化为数字信号，即让模拟信号的不同幅度分别对应不同的二进制值，例如采用8位编码可将模拟信号量化为2^8=256个量级，实用中常采取24位或30位编码；数字信号一般通过对载波进行移相(PhaeShift)的方法转换为模拟信号。
