半导体激光器基本结构

半导体激光的原理和应用引言半导体激光是一种重要的光学器件，具有广泛的应用领域。

本文将介绍半导体激光的工作原理及其在通信、医疗、制造业等领域的应用。

工作原理半导体激光的工作原理基于半导体材料的特性。

当电流通过半导体材料时，会激发出光子并形成发光。

具体工作原理如下：1.pn结构：半导体激光器的基本结构是由p型半导体和n型半导体组成的pn结构。

在pn结构中，p区和n区之间形成空间电荷区，也称为p-n 结。

2.电流注入：当通过pn结施加适当的电压，电子从n区向p区流动，形成电流注入。

这些电子与空穴在p区与n区之间复合，产生光子。

3.光反射：在激光器的两侧，通常会使用反射镜，以确保光子在激光器内部多次反射，增加激射效果。

4.放大效应：在光子多次反射后，激光器中的光子会被放大，形成激光束。

5.激光输出：当光子放大到一定程度时，会通过激光输出端口输出，形成一束聚焦强度高的激光。

应用领域半导体激光广泛应用于下述领域：1. 通信领域•光纤通信：半导体激光器的小体积、高效率和调制速度的优势，使其成为光纤通信中的关键元件。

它们被用于发送和接收信号，实现高速、稳定的数据传输。

•光纤传感器：半导体激光器可以用于光纤传感器中的光源，通过测量光的特性实现温度、压力和应变等参数的监测。

2. 医疗领域•激光眼科手术：半导体激光器可以用于激光眼科手术，如LASIK手术。

它们通过改变角膜的形状来矫正近视、远视和散光等眼科问题。

•激光治疗：半导体激光器可以用于激光治疗，如治疗疱疹病毒感染、减少毛囊炎症等。

3. 制造业领域•材料加工：半导体激光器用于材料加工，如切割、焊接和打孔等。

由于激光束的高能量密度和聚焦性，它们可以实现高精度的材料加工。

•激光制造：半导体激光器可以用于激光制造，如3D打印、激光烧结等。

它们可以实现复杂结构的制造，提高生产效率。

4. 科研领域•光谱分析：半导体激光器可以用于光谱分析，如拉曼光谱和荧光光谱。

它们可以提供高分辨率和高灵敏度的光谱结果，帮助科研人员研究物质的性质。

半导体激光器的工作原理激光技术在现代科学和工业中起着至关重要的作用，而半导体激光器是其中一种常用的激光器类型。

它通过半导体材料的特殊性质来产生激光光束。

本文将详细介绍半导体激光器的工作原理。

一、激光的基本原理要了解半导体激光器的工作原理，首先需要了解激光的基本原理。

激光是一种特殊的光，与普通的自然光有很大区别。

激光光束具有相干性、单色性和聚焦性等特点，这些特征使得激光在各个领域有广泛的应用。

激光的产生是通过光子的受激辐射过程实现的。

在光学腔中，光子通过与激发状态的原子或分子发生相互作用，被吸收并获得能量。

然后，这些激发的原子或分子会受到外界刺激，由高能级跃迁到低能级，释放出原子或分子的“多余”能量。

这些能量会以光子的形式，经过光放大器的反射和反射，最后通过激光器的输出窗口发出。

这样就形成了一束特殊的激光光束。

二、半导体激光器的结构半导体激光器是利用半导体材料的特性来产生激光的器件。

它的主要结构由正、负型半导体材料组成，通常是p型和n型半导体，中间夹层为n型材料。

具体来说，半导体激光器一般由以下几个关键部分构成：1. 激活层（active layer）：激活层是半导体激光器的核心部分，也是激光的产生和放大的地方。

它由两种半导体材料之间的异质结构构成，通常是由n型和p型材料组成。

当外加电流通过激活层时，会在激活层中产生载流子（电子和空穴）。

2. 波导层（waveguide layer）：波导层是指导激光光束传播的部分，其材料的折射率通常比周围材料低。

通过选择合适的波导层结构，可以实现激光束的单模（TEM00）输出。

3. 管腔（cavity）：管腔是激光器中的一个重要元件，它由两个高反射率镜片构成，将光线限制在波导层中，形成光学腔。

其中一个是部分透射的输出镜，另一个是全反射的输出镜。

管腔的长度决定了激光的波长。

4. 电极（electrodes）：电极主要用于施加电场，控制激光器的开启和关闭。

它们通常位于激光器的两端，通过外接电源提供正向或反向偏置电压。

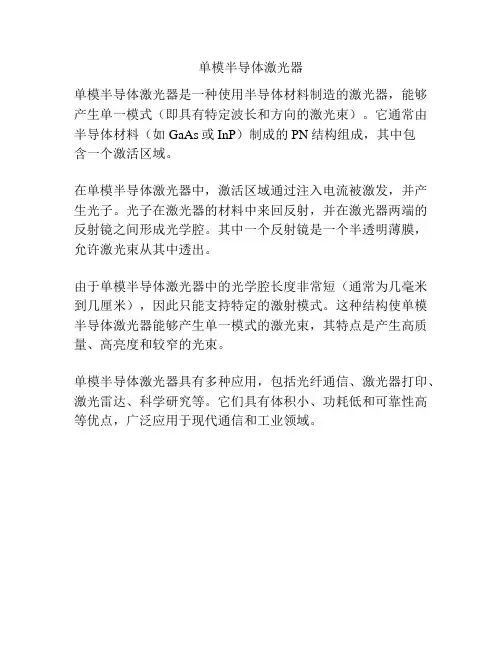

单模半导体激光器
单模半导体激光器是一种使用半导体材料制造的激光器，能够产生单一模式（即具有特定波长和方向的激光束）。

它通常由半导体材料（如GaAs或InP）制成的PN结构组成，其中包
含一个激活区域。

在单模半导体激光器中，激活区域通过注入电流被激发，并产生光子。

光子在激光器的材料中来回反射，并在激光器两端的反射镜之间形成光学腔。

其中一个反射镜是一个半透明薄膜，允许激光束从其中透出。

由于单模半导体激光器中的光学腔长度非常短（通常为几毫米到几厘米），因此只能支持特定的激射模式。

这种结构使单模半导体激光器能够产生单一模式的激光束，其特点是产生高质量、高亮度和较窄的光束。

单模半导体激光器具有多种应用，包括光纤通信、激光器打印、激光雷达、科学研究等。

它们具有体积小、功耗低和可靠性高等优点，广泛应用于现代通信和工业领域。

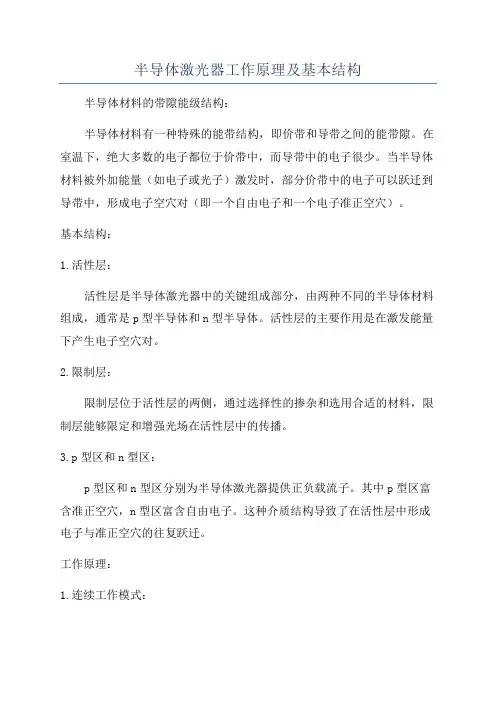

半导体激光器工作原理及基本结构半导体材料的带隙能级结构：半导体材料有一种特殊的能带结构，即价带和导带之间的能带隙。

在室温下，绝大多数的电子都位于价带中，而导带中的电子很少。

当半导体材料被外加能量（如电子或光子）激发时，部分价带中的电子可以跃迁到导带中，形成电子空穴对（即一个自由电子和一个电子准正空穴）。

基本结构：1.活性层：活性层是半导体激光器中的关键组成部分，由两种不同的半导体材料组成，通常是p型半导体和n型半导体。

活性层的主要作用是在激发能量下产生电子空穴对。

2.限制层：限制层位于活性层的两侧，通过选择性的掺杂和选用合适的材料，限制层能够限定和增强光场在活性层中的传播。

3.p型区和n型区：p型区和n型区分别为半导体激光器提供正负载流子。

其中p型区富含准正空穴，n型区富含自由电子。

这种介质结构导致了在活性层中形成电子与准正空穴的往复跃迁。

工作原理：1.连续工作模式：（1）原始激发：在激光器的活性层中，通过电流或光激励，会使得电子和准正空穴对被激发到导带和价带之间，产生电子空穴对。

（2）产生反映：电子和准正空穴对在原地跃迁，产生辐射效应。

由于受到限制层的调控，只有在活性层的中央区域产生的光才能被放大。

（3）光放大：放大的光通过反射和吸收来回往复传播，不断增强。

当光子数目经过数次放大后超过临界值，就会发生光放大。

（4）光输出：当光子数目增加到一定程度时，会反射出一部分光线，形成输出激光。

2.脉冲工作模式：与连续工作模式相比，脉冲工作模式中，外加的激发电流或光脉冲的时间和强度较短，产生的激光输出也更为短暂和高强度。

脉冲工作模式在通信、医疗和材料加工等领域有广泛应用。

总结：半导体激光器利用半导体材料的带隙能级结构和电子之间的跃迁来产生激光。

其基本结构由活性层、限制层、p型区和n型区组成。

在连续工作模式中，通过激励产生电子空穴对，在活性层中逐渐放大并输出激光。

在脉冲工作模式中，产生的激发脉冲时间短暂，输出的激光也对应短暂和高强度的脉冲。

半导体激光器的结构组成及原理
半导体激光器是一种利用半导体材料产生激光的器件。

它主要由以下几个组成部分构成：
1. 激活区：半导体激光器的激光产生部分，通常由n型和p型半导体材料组成。

当外加电压作用下，电子和空穴在激活区相遇并发生合并，产生激光光子。

2. 波导：激光光子在激活区中产生后，通过波导结构进行引导和放大，形成激光束。

波导通常由高折射率和低折射率交替排列的多层材料组成，以形成光的传播路径。

3. 反射镜：用于反射和放大激光光子的光学元件。

半导体激光器通常采用薄膜反射镀膜技术，在输出端和输入端分别镀有高反射膜和半反射膜，以达到光的反射和放大。

4. 功率控制结构：用于调节半导体激光器输出的光功率。

常见的方法包括调节电流、温度和光子密度等。

半导体激光器的工作原理是基于半导体的能带结构和电子与空穴的复合释放能量的特性。

在激活区的p-n结附近，通过电流注入或电场作用，能带之间的载流子迁移，使得电子和空穴在激活区碰撞并发生复合，释放能量的过程中，激发出的光子产生共振放大，并形成激光束。

半导体激光器具有尺寸小、效率高、调制速度快等优点，广泛应用于通信、激光打印、医疗和材料加工等领域。

半导体激光器工作原理及基本结构一、工作原理1.荷豆模型在半导体材料中，价带中的电子和导带中的空穴之间存在禁带。

当在半导体材料中施加电压时，使得导带的电子与价带的空穴之间发生复合，释放出能量。

这些能量释放的过程称为辐射复合，可以产生光子。

2.PN结PN结由P型材料和N型材料构成。

当外加正向偏压时，电子从N区向P区移动，空穴从P区向N区移动。

当电子与空穴发生复合时，会释放能量并产生光子。

这个过程叫做受激辐射。

3. 双异质结狭缝结Laser腔双异质结狭缝结Laser腔是半导体激光器中的关键部分。

它由N型半导体、无掺杂半导体和P型半导体构成。

在P区和N区之间有一个高折射率的无掺杂材料，形成光学腔。

当电流通过激光器时，光子在光学腔中来回多次反射，产生受激辐射，形成激光。

二、基本结构1.顶部光输出窗口顶部光输出窗口是半导体激光器的光输出口，通常由透明的材料制成，如薄膜或外延层。

光通过这个窗口从激光器中输出。

2.激光腔激光腔由双异质结狭缝结Laser腔和P-N结构构成。

当电流通过激光器时，光子在激光腔中来回反射，形成激光。

3.P-N结P-N结由P型半导体和N型半导体构成。

当电流通过P-N结时，激活材料中的电子和空穴，使它们受到激发并产生光子。

4.底部反射镜底部反射镜是反射激光的组件。

它通常由金属反射镜或布拉格反射镜构成，用于增强激光的反射。

除了这些基本结构外，半导体激光器通常还包括P-N结电极、N阳极和P阴极等组件，用于正向偏压激活P-N结并控制电流流动。

总结起来，半导体激光器的工作原理是基于半导体材料的光电特性和电子激发，通过PN结和双异质结狭缝结Laser腔的相互作用来产生激光。

其基本结构包括顶部光输出窗口、激光腔、P-N结和底部反射镜。

半导体激光器具有技术成熟、小型化、高效率和易于集成等优点，是现代光子学和信息技术中不可或缺的重要器件。

半导体激光器的设计半导体激光器是一种使用半导体材料作为激光介质的激光器。

它具有结构简单、体积小、效率高和成本低的优点，被广泛应用于通信、医疗、显示和材料加工等领域。

在设计半导体激光器时，需要考虑激光器的结构、材料、工艺和调谐等方面。

首先，半导体激光器的结构包括活性区、波导和光臂。

活性区是半导体材料的关键部分，通过注入电流激发电子和空穴的复合发射激光。

波导则用于引导激光光束的传播，通常采用宽带隔离层增加光学反射并阻止光的漏耗。

光臂用于使激光束能够从激光器输出。

因此，在设计过程中需要优化活性区的尺寸和形状，选择合适的波导材料和结构，以及确定合适的光臂尺寸。

其次，半导体激光器的材料主要是III-V族化合物半导体材料，如砷化镓（GaAs）和磷化铟（InP）。

这些材料具有优良的电子结构和光学性能，可实现高效的电-光转换效率。

在设计过程中，需要选择合适的材料以满足应用的需求，并结合其能带结构和光学特性进行设计。

第三，半导体激光器的工艺包括材料的生长、器件的制备和封装。

材料的生长通常采用金属有机化学气相沉积（MOCVD）或分子束外延（MBE）等技术，以实现高质量的半导体材料。

制备器件时，需要采用光刻、蚀刻、金属沉积和多次真空封装等工艺步骤。

这些工艺对激光器性能的稳定性和可靠性有很大影响，因此需要制定合适的工艺流程并进行严格的工艺控制。

最后，半导体激光器的调谐技术是其另一个重要设计方面。

调谐技术可以改变激光波长，实现光源的多样化应用。

目前常用的调谐技术包括温度调谐和注入电流调谐。

温度调谐通过改变器件的温度来调整激光波长，注入电流调谐则通过改变注入电流的大小来实现。

还有一些其他调谐技术，如光栅调谐、可移动镜片调谐和外部光场调谐等。

在设计中需要综合考虑不同调谐技术的优劣，以及应用的需求来选择合适的调谐方式。

综上所述，半导体激光器的设计涉及结构、材料、工艺和调谐等方面的考虑。

通过合理设计和优化，可以实现高效、稳定和可靠的半导体激光器，满足各种应用的需求。

半导体激光器的工作原理
半导体激光器（Semiconductor laser）是基于半导体材料的激光器。

它的工作原理是将半导体材料中的电子和空穴被通过电场力和光学力向上而移动，在量子阱中产生激光光。

这种激光器具有低成本、小尺寸、低功率消耗等特点，在通信、光存储、医疗、工业等领域中有广泛的应用。

半导体激光器的工作原理具体可分为三个部分：
半导体材料的量子阱：半导体材料中的量子阱是激光产生的核心部分，量子阱是由两种半导体材料，即p 型和n型半导体材料组成。

电场驱动：当电流通过半导体激光器时，电场力会使p型和n型半导体材料中的电子和空穴向上而移动。

光学驱动：当电子和空穴在量子阱中相遇时，会发生光学驱动，这时电子会从高能级跃迁到低能级，释放出激光光。

当电场和光学驱动共同作用时，激光器产生了连续或
间断的激光光。

半导体激光器具有低成本、小尺寸、低功率消耗等优点，在通信、光存储、医疗、工业等领域中有广泛的应用。

半导体激光器发光原理及工作原理半导体材料由两种导电性的杂质掺杂而成，称为P型（富少子，多空穴）和N型（富多子，多自由电子）。

这两种材料通过P-N道多子结（PN 结）连接在一起，形成了一个具有正、负电荷的片状结构。

当PN结处于不加电压的情况下，P区的空穴和N区的自由电子会因为浓度差异而发生扩散，逐渐交换位置，形成电子和空穴的复合。

这时，电子和空穴的复合将能量以热量的形式释放出来。

当PN结加上一个外部的正偏电压，就会发生能带结构的变化。

在外加电场作用下，电子从N区向P区移动，空穴从P区向N区移动，形成一个冲击电子空穴对。

当电子和空穴相遇时，完成一个能量级的跃迁，能量以激光光子的形式发射出来。

这是半导体激光器的发光原理。

半导体激光器的工作原理是通过外加电压将PN结处于激活状态，产生光子。

在工作过程中，激活的PN结形成一个光泵场，加速输送电子和空穴，并形成一个正向偏移电流。

这个电流使激活部分产生相干光输出，并且能量很高。

同时，外部光泵场加速电子和空穴的输送，使得继续的跃迁事件几乎不需要外部加热或其他形式的能量输入。

半导体激光器的结构通常包括一个PN结和两个反射镜。

PN结通常由不同的半导体材料组成，例如镓砷化物（GaAs）和砷化铝镓（AlGaAs）混合构成的异质结构。

镜面通过反射镜来增加光子的输送，形成光腔。

当激发电流通过PN结时，会产生一个相干光束，通过反射镜的多次反射，光子将不断受激辐射和放大，从而形成激光输出。

半导体激光器具有体积小、效率高、发光波长范围广等优点，广泛应用于通信、医疗、制造等领域。

在通信中，半导体激光器可用于光纤通信系统中的激光器发射器和接收器。

在医疗中，半导体激光器常用于激光治疗和激光手术。

在制造中，半导体激光器可用于激光切割、激光打标、激光焊接等应用。

总结起来，半导体激光器的发光原理是利用外加电压激活PN结，在电流的作用下，电子和空穴相遇发生跃迁，产生激光光子。

半导体激光器的工作原理是通过外加电压将PN结处于激活状态，产生相干光输出，并且利用反射镜来增加光子的输送，形成激光输出。

实验八半导体激光器的光学特性测试[实验目的]1、通过实验熟悉半导体激光器的光学特性。

2、掌握半导体激光器耦合、准直等光路的调节。

3、根据半导体激光器的光学特性考察其在光电子技术方面的应用。

[实验仪器]1、半导体激光器及可调电源2、光谱仪3、可旋转偏振片4、旋转台5、光功率计图1. 半导体激光器的结构[实验原理]1、半导体激光器的基本结构至今，大多数半导体激光器用的是GaAs或Ga1-x Al x As材料，p-n结激光器的基本结构如图1所示。

P—n结通常在n型衬底上生长p型层而形成。

在p区和n区都要制作欧姆接触，使激励电流能够通过,这电流使结区附近的有源区内产生粒子数反转，还需要制成两个平行的端面起镜面作用，为形成激光模提供必须的光反馈。

图1中的器件是分立的激光器结构，它可以与光纤传输线连接，如果设计成更完整的多层结构，可以提供更复杂的光反馈，更适合单片集成光路。

2、半导体激光器的阈值条件：当半导体激光器加正向偏置并导通时，器件不会立即出现激光振荡。

小电流时发射光大都来自自发辐射，光谱线宽在数百唉数量级。

随着激励电流的增大，结区大量粒子数反转，发射更多的光子。

当电流超过阈值时，会出现从非受激发射到受激发射的突变。

实际上能够 观察到超过阈值电流时激光的突然发生，只要观察在光功率对激励电流曲线上斜率的急速突变，如图2所示；这是由于激光作用过程的本身具有较高量子效率的缘故。

从定量分析，激光的阈值对应于：由受激发射所增加的激光模光子数(每秒)正好等于由散射、吸收激光器的发射所损耗的光子数（每秒）。

据此，可将阈值电流作为各种材料和结构参数的函数导出一个表达式：)]1(121[8202Rn a Den J Q th +∆=ληγπ （1） 这里，Q η是内量子效率，O λ是发射光的真空波长，n 是折射率，γ∆是自发辐射线宽，e 是电子电荷，D 是光发射层的厚度，α是行波的损耗系数，L 是腔长，R 为功率反射系数。
