基于ABAQUS的铝合金热力耦合分析

abaqus热力耦合单元类型摘要：一、Abaqus 热力耦合单元简介二、Abaqus 热力耦合单元的类型三、Abaqus 热力耦合单元的应用案例四、总结正文：一、Abaqus 热力耦合单元简介Abaqus 是一款广泛应用于工程领域的有限元分析软件，其热力耦合单元是用于模拟热传导和结构力学之间相互影响的重要工具。

通过热力耦合单元，用户可以在Abaqus 中进行热力学和结构力学的联合仿真分析，从而更准确地预测和评估工程部件在复杂热环境下的性能。

二、Abaqus 热力耦合单元的类型Abaqus 热力耦合单元主要包括以下几种类型：1.稳态热传导：这种类型的热力耦合单元主要用于分析结构在恒定温度条件下的热传导过程，适用于热传导问题不随时间变化的情况。

2.瞬态热传导：这种类型的热力耦合单元适用于分析结构在非恒定温度条件下的热传导过程，可以模拟随时间变化的温度场。

3.热膨胀：这种类型的热力耦合单元主要用于考虑材料随温度变化而产生的体积变化，适用于分析热膨胀和结构力学相互影响的问题。

4.粘弹性：这种类型的热力耦合单元可以考虑材料的粘弹性特性，适用于分析在高温下具有明显粘弹性的材料的结构力学性能。

5.接触热传导：这种类型的热力耦合单元主要用于分析两个接触部件之间的热传导过程，适用于模拟接触热传导问题。

三、Abaqus 热力耦合单元的应用案例Abaqus 热力耦合单元在工程领域有广泛的应用，例如：1.电子器件散热分析：通过模拟电子器件在运行过程中产生的热量传递过程，可以评估器件的散热性能，指导散热器件的设计和优化。

2.高温环境下的结构力学分析：在高温环境下，材料的结构力学性能会发生变化，通过热力耦合单元可以分析这种变化对结构性能的影响。

3.热交换器性能分析：通过模拟热交换器内部的热传导过程，可以评估热交换器的换热性能，指导热交换器的设计和优化。

四、总结Abaqus 热力耦合单元为工程师提供了强大的工具，可以模拟和分析复杂的热力学和结构力学问题。

基于ABAQUS软件的热冲压成形接触问题分析热冲压成形是一种将金属板材通过加热和冲压工艺加工成复杂形状的方法，广泛应用于汽车和航空航天等制造行业。

在热冲压成形过程中，接触问题是一个关键的研究内容，涉及到材料的热力耦合以及变形和变质等复杂的物理现象。

ABAQUS软件是一种基于有限元方法的强大工程仿真软件，可以用于模拟和分析热冲压成形过程中的接触问题。

下面将通过一个具体的案例来介绍基于ABAQUS软件的热冲压成形接触问题分析方法。

假设我们要研究一块厚度为2mm的铝合金板材在500摄氏度的高温下进行冲压成形的过程。

我们需要将材料的热传导特性建立为一个热传导模型。

通过测量材料的热导率和比热容等参数，并结合热传导方程，可以在ABAQUS软件中建立一个热传导模型。

接下来，我们需要在ABAQUS软件中建立一个模拟板坯和模具的几何模型。

可以通过CAD软件绘制二维或三维的几何模型，并将几何模型导入ABAQUS软件。

在导入几何模型之后，还需要定义材料的力学性能，如材料的弹性模量、屈服强度和硬化指数等。

然后，我们需要定义模拟的边界条件和加载情况。

在热冲压成形过程中，板坯可能会与模具接触，并受到一定的冲压力和温度加载。

我们可以在ABAQUS软件中定义加载的方式和大小，并将其应用于模具和板坯的接触面。

在此基础上，还可以定义接触面的摩擦系数和热接触阻抗等参数。

我们可以通过ABAQUS软件对热冲压成形过程进行仿真分析。

通过求解热传导方程和力学方程，可以得到在不同时间步长下的温度场和应力场分布。

并且，可以通过ABAQUS软件提供的后处理工具将结果可视化，并进行数据分析和对比。

通过上述的分析方法，我们可以在ABAQUS软件中对热冲压成形接触问题进行分析，并得到温度场和应力场等关键参数的分布情况。

这些分析结果可以为热冲压成形工艺的优化和性能预测提供依据，从而提高产品质量和生产效率。

铝合金7050-T7451切削加工有限元模拟0 引言金属切削加工有限元模拟，是一个非常复杂的过程。

这是因为实际生产中，影响加工精度、表面质量的因素很多，诸如:刀具的儿何参数、装夹条件、切削参数、切削路径等。

这些因素使模拟过程中相关技术的处理具有较高的难度。

本文建立的金属正交切削加工热力耦合有限元模型是基于以下的假设条件：（1）刀具是刚体且锋利，只考虑刀具的温度传导;（2）忽略加工过程中，由于温度变化引起的金相组织及其它的化学变化; （3）被加工对象的材料是各向同性的；（4）不考虑刀具、工件的振动；切削过程涉及到弹性力学，塑性力学以及损伤力学等相关学科领域，初学者在使用ABAQUS做切削分析时，很难对材料属性（material property）的施加。

即使是方法正确、操作正确，也得不到比较满意的结果。

材料参数的选择，好的失效准则的使用，都可能使结果发生很大的偏差。

1.1 建立部件（本文采用的统一单位：N, MPa, mm, s, ºC, J 软件版本：6.10-1）注意单位问题，ABAQUS中保证单位链封闭就行。

启动ABAQUS，选择环境栏Module中的Part选项，单击工具区的Creat Prat 选项1.1.1 创建工件3D模型在弹出的对话画框中，Name栏输入workpiece，Approximate size栏输入50，其余默认，单击Continue，弹出创建部件对话框。

在随后出现的草图中，绘制一个长4mm，宽2mm的矩形。

单击鼠标中键，弹出Edit Base Extrusion对话框，在Depth栏中填入2，单击OK，工件模型建立完成，如图1、2。

图1工件草图图2工件成型图1.1.2 创建刀具3D模型单击工具区Creat Prat选项，在弹出的对话画框中，Name栏输入tool，Approximate size栏输入50，其余默认，单击Continue，弹出创建部件对话框在随后出现的草图中，绘制如图所示刀具草图，刀具前角为10°，后角为6。

基于ABAQUS的铝合金热力耦合分析铝合金是一种广泛应用于航空、汽车和建筑等行业的重要材料，其热力行为对于工程设计和制造具有重要影响。

为了更好地了解铝合金的热力行为，一种常见的方法是使用仿真软件进行热力耦合分析，其中ABAQUS 是一种常用的有限元分析软件。

热力耦合分析是指在仿真中同时考虑材料的热传导、热膨胀和应力应变等因素，以更真实地模拟材料的热力行为。

对于铝合金而言，热力耦合分析可以帮助研究人员了解材料在受热和冷却时的温度变化、热应力分布以及可能的变形等。

在进行基于ABAQUS的铝合金热力耦合分析时，首先需要建立材料的有限元模型。

可以根据实际材料的几何形状和尺寸构建几何模型，并选择适当的网格划分方法生成有限元网格。

然后，需要定义材料的物理性质，包括热导率、热膨胀系数、弹性模量等。

这些材料性质可以从实验数据中获取，也可以根据已有的材料参数进行估算。

接下来，需要定义边界条件和加载条件。

边界条件主要包括温度和约束条件。

温度边界条件可以根据实际情况设置，在仿真模型中模拟材料受热和冷却的过程。

约束条件可以用来限制结构的自由度，使其在仿真过程中保持物理合理性。

加载条件主要包括热源和机械载荷。

热源可以是外部热源，如焊接过程中的热源，也可以是材料内部的自生热源。

机械载荷可以是静态载荷或动态载荷，可以模拟材料受力和变形的情况。

在设置好边界条件和加载条件后，可以进行模拟计算。

ABAQUS提供了强大的求解器和后处理工具，可以进行稳态和动态的热力耦合分析。

通过分析仿真结果，可以获得材料的温度分布、应力应变分布以及可能的变形情况。

总之，基于ABAQUS的铝合金热力耦合分析可以帮助研究人员深入了解铝合金的热力行为，并优化材料的设计和制造过程。

它可以为工程师提供重要的参考信息，以确保铝合金材料在实际应用中的安全性和可靠性。

abaqus热力耦合单元类型（最新版）目录1.Abaqus 热力耦合单元概述2.Abaqus 热力耦合单元的类型3.应用实例正文一、Abaqus 热力耦合单元概述Abaqus 是一款广泛应用于工程领域的有限元分析软件，可以解决各种复杂的热力学问题。

在 Abaqus 中，热力耦合单元是用于模拟热和力同时作用的部件，可以分析材料的热膨胀、热应变等现象。

通过热力耦合单元，工程师可以更好地了解材料的热力学性能，从而优化产品的设计和制造过程。

二、Abaqus 热力耦合单元的类型Abaqus 热力耦合单元主要有以下几种类型：1.热膨胀单元（Thermal Expansion Element）：这种单元主要用于模拟材料在温度变化时的线性热膨胀。

它可以分析材料在不同温度下的应变、应力等性能。

2.热应变单元（Thermal Strain Element）：这种单元用于模拟材料在温度变化时的非线性热应变。

它可以分析材料在不同温度下的应变、应力等性能。

3.热应力单元（Thermal Stress Element）：这种单元用于模拟材料在温度变化时的热应力。

它可以分析材料在不同温度下的应力、应变等性能。

4.耦合热应力单元（Coupled Thermal Stress Element）：这种单元可以同时考虑热应力和热膨胀两种效应。

它可以分析材料在不同温度和应力下的性能。

三、应用实例Abaqus 热力耦合单元在许多工程领域都有广泛的应用，例如：1.航空航天领域：在航空航天领域，热力耦合问题非常常见，例如发动机叶片、机身结构等部件都需要承受高温和高应力的作用。

通过使用Abaqus 热力耦合单元，工程师可以更好地了解这些部件在实际使用过程中的性能。

2.机械制造领域：在机械制造领域，热力耦合问题同样重要。

例如，在轴承、齿轮等部件的制造过程中，由于热处理和装配等原因，会产生热应力和热膨胀现象。

通过使用 Abaqus 热力耦合单元，工程师可以预测这些现象，从而优化设计和制造过程。

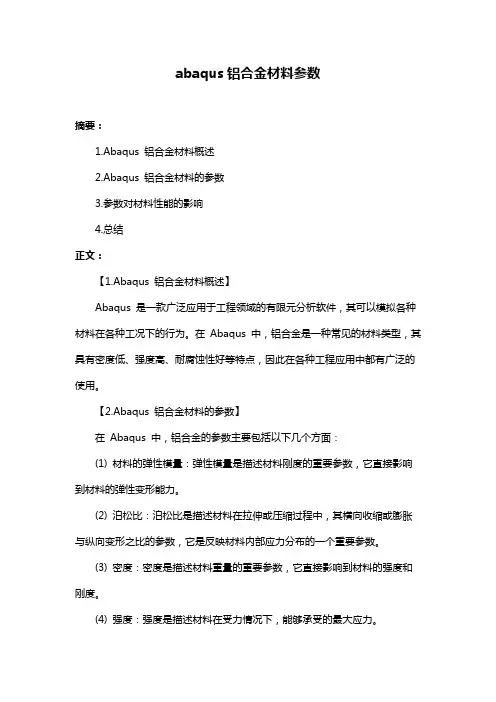

abaqus铝合金材料参数
摘要：
1.Abaqus 铝合金材料概述
2.Abaqus 铝合金材料的参数
3.参数对材料性能的影响
4.总结
正文：
【1.Abaqus 铝合金材料概述】
Abaqus 是一款广泛应用于工程领域的有限元分析软件，其可以模拟各种材料在各种工况下的行为。

在Abaqus 中，铝合金是一种常见的材料类型，其具有密度低、强度高、耐腐蚀性好等特点，因此在各种工程应用中都有广泛的使用。

【2.Abaqus 铝合金材料的参数】
在Abaqus 中，铝合金的参数主要包括以下几个方面：
(1) 材料的弹性模量：弹性模量是描述材料刚度的重要参数，它直接影响到材料的弹性变形能力。

(2) 泊松比：泊松比是描述材料在拉伸或压缩过程中，其横向收缩或膨胀与纵向变形之比的参数，它是反映材料内部应力分布的一个重要参数。

(3) 密度：密度是描述材料重量的重要参数，它直接影响到材料的强度和刚度。

(4) 强度：强度是描述材料在受力情况下，能够承受的最大应力。

(5) 疲劳强度：疲劳强度是指材料在反复应力作用下，能够承受的最大应力。

【3.参数对材料性能的影响】
Abaqus 中的铝合金参数对材料性能有着重要的影响：
(1) 弹性模量越大，材料的刚度越大，抗变形能力越强。

(2) 泊松比越大，材料的横向变形越大，应力分布越不均匀。

(3) 密度越大，材料的强度和刚度越大，但重量也越大。

(4) 强度越大，材料的抗拉强度越大，能够承受的应力越大。

(5) 疲劳强度越大，材料在反复应力下的耐久性越好。

基于ABAQUS的铝合金热力耦合分析铝合金是常用的轻质高强度材料，广泛应用于航空航天、汽车制造、电子设备等领域。

热力耦合分析是针对材料在受到热负荷时的变形和应力状态进行研究的一种方法。

本文将介绍基于ABAQUS的铝合金热力耦合分析的原理和步骤。

首先，需要准备热力耦合分析所需的几何模型，材料特性，边界条件等输入数据。

可以使用ABAQUS提供的CAD软件创建几何模型，或者使用其它工具将现有模型导入到ABAQUS中。

在进行材料特性的定义时，需要考虑铝合金的热传导系数、热膨胀系数等热力学参数。

边界条件包括模型的固定或者约束边界以及模型的热负荷。

接下来，进行网格划分。

ABAQUS使用有限元方法进行分析，所以需要将几何模型划分为小的有限元单元。

网格划分需要考虑到几何模型的复杂性和分析的精度要求。

通常情况下，可以使用ABAQUS提供的自动网格划分工具进行网格划分，并根据需要进行后处理调整。

然后，进行材料的本构关系定义。

本构关系是描述材料在受力情况下的应力-应变关系的数学表达式。

可以根据实验数据或者材料性质的已知参数来定义材料的本构关系。

对于铝合金，可以采用线性弹性模型或者更复杂的弹塑性模型。

根据材料的实际性质选择适当的本构关系。

随后，定义热负荷。

热负荷是指在铝合金模型上加热或者降温的过程。

可以通过施加表面热通量、恒定温度或者温度梯度来代表实际工况下的热负荷。

在定义热负荷时，需要考虑到铝合金的热导率以及材料与周围环境的热交换。

最后，进行求解和后处理。

将热力耦合分析问题输入到ABAQUS中，进行求解。

ABAQUS将根据输入的几何、材料、边界条件和热负荷信息，计算出该问题下的变形和应力分布。

求解完成后，可以通过ABAQUS提供的后处理工具对结果进行可视化和数据分析。

总结来说，基于ABAQUS的铝合金热力耦合分析是一种重要的工程分析方法，可以帮助工程师了解铝合金在受热负荷时的变形和应力状态。

通过合理的模型建立、准确的材料特性定义和适当的边界条件设定，可以得到可靠的分析结果，为材料优化和工程设计提供参考。

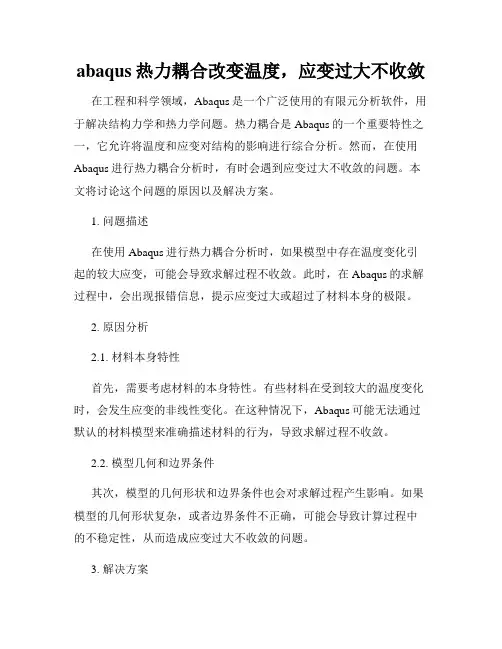

abaqus热力耦合改变温度，应变过大不收敛在工程和科学领域，Abaqus是一个广泛使用的有限元分析软件，用于解决结构力学和热力学问题。

热力耦合是Abaqus的一个重要特性之一，它允许将温度和应变对结构的影响进行综合分析。

然而，在使用Abaqus进行热力耦合分析时，有时会遇到应变过大不收敛的问题。

本文将讨论这个问题的原因以及解决方案。

1. 问题描述在使用Abaqus进行热力耦合分析时，如果模型中存在温度变化引起的较大应变，可能会导致求解过程不收敛。

此时，在Abaqus的求解过程中，会出现报错信息，提示应变过大或超过了材料本身的极限。

2. 原因分析2.1. 材料本身特性首先，需要考虑材料的本身特性。

有些材料在受到较大的温度变化时，会发生应变的非线性变化。

在这种情况下，Abaqus可能无法通过默认的材料模型来准确描述材料的行为，导致求解过程不收敛。

2.2. 模型几何和边界条件其次，模型的几何形状和边界条件也会对求解过程产生影响。

如果模型的几何形状复杂，或者边界条件不正确，可能会导致计算过程中的不稳定性，从而造成应变过大不收敛的问题。

3. 解决方案为了解决应变过大不收敛的问题，我们可以采取以下一些方法：3.1. 材料模型选择根据具体的材料特性，可以选择合适的材料模型来更准确地描述温度变化引起的应变。

在Abaqus中提供了多种不同的材料模型，可以根据实际情况进行选择。

3.2. 网格优化在热力耦合分析中，网格的划分对结果的准确性和收敛性都有重要影响。

通过对模型进行网格优化，可以在保证模型准确性的前提下，减少应变过大不收敛的问题。

3.3. 初始条件设置Abaqus的求解过程中，初始条件的设置也非常重要。

合理设置初始温度和初始应变等条件，有助于提高求解过程的收敛性。

3.4. 改变收敛准则和求解参数在Abaqus的求解过程中，可以尝试调整收敛准则和求解参数，以提高求解的稳定性和收敛性。

通过适当地调整收敛准则的松紧程度、增加迭代次数等操作，可以解决应变过大不收敛的问题。

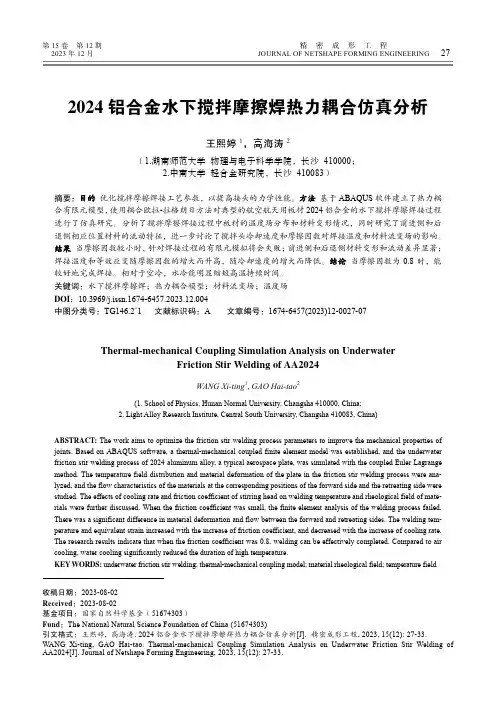

第15卷第12期精密成形工程2023年12月JOURNAL OF NETSHAPE FORMING ENGINEERING27 2024铝合金水下搅拌摩擦焊热力耦合仿真分析王熙婷1，高海涛2（1.湖南师范大学物理与电子科学学院，长沙 410000；2.中南大学轻合金研究院，长沙 410083）摘要：目的优化搅拌摩擦焊接工艺参数，以提高接头的力学性能。

方法基于ABAQUS软件建立了热力耦合有限元模型，使用耦合欧拉-拉格朗日方法对典型的航空航天用板材2024铝合金的水下搅拌摩擦焊接过程进行了仿真研究。

分析了搅拌摩擦焊接过程中板材的温度场分布和材料变形情况，同时研究了前进侧和后退侧相应位置材料的流动特征，进一步讨论了搅拌头冷却速度和摩擦因数对焊接温度和材料流变场的影响。

结果当摩擦因数较小时，针对焊接过程的有限元模拟将会失败；前进侧和后退侧材料变形和流动差异显著；焊接温度和等效应变随摩擦因数的增大而升高，随冷却速度的增大而降低。

结论当摩擦因数为0.8时，能较好地完成焊接。

相对于空冷，水冷能明显缩短高温持续时间。

关键词：水下搅拌摩擦焊；热力耦合模型；材料流变场；温度场DOI：10.3969/j.issn.1674-6457.2023.12.004中图分类号：TG146.2+1 文献标识码：A 文章编号：1674-6457(2023)12-0027-07Thermal-mechanical Coupling Simulation Analysis on UnderwaterFriction Stir Welding of AA2024WANG Xi-ting1, GAO Hai-tao2(1. School of Physics, Hunan Normal University, Changsha 410000, China;2. Light Alloy Research Institute, Central South University, Changsha 410083, China)ABSTRACT: The work aims to optimize the friction stir welding process parameters to improve the mechanical properties of joints. Based on ABAQUS software, a thermal-mechanical coupled finite element model was established, and the underwater friction stir welding process of 2024 aluminum alloy, a typical aerospace plate, was simulated with the coupled Euler Lagrange method. The temperature field distribution and material deformation of the plate in the friction stir welding process were ana-lyzed, and the flow characteristics of the materials at the corresponding positions of the forward side and the retreating side were studied. The effects of cooling rate and friction coefficient of stirring head on welding temperature and rheological field of mate-rials were further discussed. When the friction coefficient was small, the finite element analysis of the welding process failed.There was a significant difference in material deformation and flow between the forward and retreating sides. The welding tem-perature and equivalent strain increased with the increase of friction coefficient, and decreased with the increase of cooling rate.The research results indicate that when the friction coefficient was 0.8, welding can be effectively completed. Compared to air cooling, water cooling significantly reduced the duration of high temperature.KEY WORDS: underwater friction stir welding; thermal-mechanical coupling model; material rheological field; temperature field收稿日期：2023-08-02Received：2023-08-02基金项目：国家自然科学基金（51674303）Fund：The National Natural Science Foundation of China (51674303)引文格式：王熙婷, 高海涛. 2024铝合金水下搅拌摩擦焊热力耦合仿真分析[J]. 精密成形工程, 2023, 15(12): 27-33.WANG Xi-ting, GAO Hai-tao. Thermal-mechanical Coupling Simulation Analysis on Underwater Friction Stir Welding of AA2024[J]. Journal of Netshape Forming Engineering, 2023, 15(12): 27-33.28精密成形工程 2023年12月铝合金具备低密度和高比强度等优点，已成为制备航空航天装备的重要材料之一[1-2]。

基于ABAQUS的铝合金热力耦合分析铝合金热力耦合分析是一种在ABAQUS有限元软件平台上进行的计算机仿真方法，用于研究铝合金在热力环境下的行为。

它通过将热传导和热应力耦合在一起，可以更准确地预测铝合金在实际工况下的变形和损伤。

在ABAQUS中进行铝合金热力耦合分析的基本步骤如下：1.创建几何模型：使用ABAQUS提供的建模工具，根据实际应用需求创建铝合金零件的几何模型。

可以通过导入CAD文件或手动绘制几何图形来完成。

2.定义材料特性：选择合适的铝合金材料模型，并设置材料属性，包括热传导系数、热容、热膨胀系数等。

这些参数将会影响模型的热传导和热应力分析结果。

3.设定边界条件：设定模型的边界条件，包括施加的热载荷和力载荷。

热载荷可以是温度的分布或者热流的输入，力载荷可以是静载荷或动载荷。

4.定义网格划分：将几何模型进行网格划分，将连续的几何体划分成离散的有限元单元。

网格划分的精细程度会影响计算结果的精度与计算速度之间的权衡关系。

5.设置分析类型：选择适当的分析类型，如稳态热传导分析、稳态热应力分析或瞬态热应力分析。

根据应用需求，可以选择不同的分析类型。

6.定义边界条件：根据实际工况设置热边界条件和力边界条件。

热边界条件包括外部温度、辐射和对流传热等，力边界条件包括施加在铝合金上的力载荷。

7.运行仿真：在ABAQUS软件中运行仿真计算，求解热传导和热力学方程，并得到铝合金在热力环境下的应力、变形和温度分布等结果。

8.分析结果：根据仿真计算结果，对铝合金零件的热应力、热应变和温度变化等进行分析和评估，判断其承载能力和变形情况是否满足设计要求。

综上所述，基于ABAQUS的铝合金热力耦合分析可以帮助工程师更全面地理解铝合金在高温环境下的行为，为材料选择、结构设计和性能评估提供重要的理论和实验依据。

这种方法在航空航天、汽车制造和能源等领域具有广泛的应用前景。
