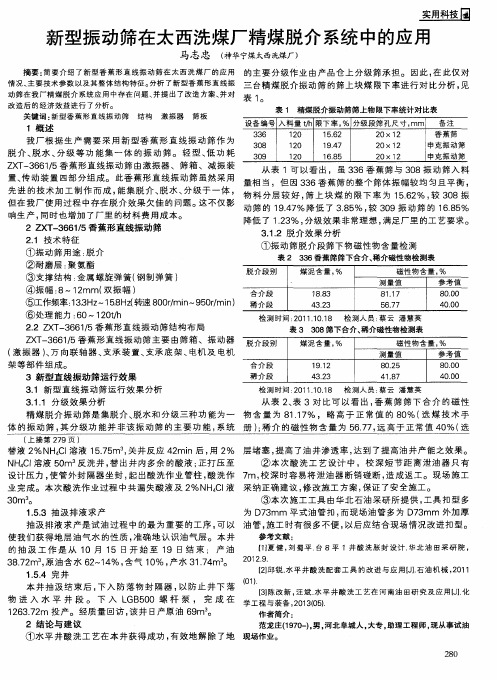

脱介振动筛

振动脱水筛原理摘要：一、振动脱水筛简介1.振动脱水筛的定义2.振动脱水筛的作用二、振动脱水筛的原理1.振动脱水筛的工作原理2.振动脱水筛的内部结构三、振动脱水筛的应用领域1.矿山行业2.冶金行业3.化工行业4.其他行业四、振动脱水筛的特点1.高效脱水2.节能环保3.设备维护简便五、振动脱水筛的发展趋势1.技术创新2.设备小型化3.智能化发展正文：振动脱水筛是一种高效、节能、环保的固液分离设备，广泛应用于矿山、冶金、化工等行业。

它主要利用振动原理，通过筛分、脱水、脱介等过程，实现固体物料与液体物料的有效分离。

振动脱水筛的工作原理是：在振动筛的振动作用下，物料在筛面上产生惯性力，使得物料在筛面上进行跳跃式运动。

由于物料的颗粒大小不同，跳跃的距离和时间也不同，因此可以实现不同颗粒大小的物料分离。

同时，通过筛孔的脱水作用，将物料中的水分脱去，实现物料的干燥。

振动脱水筛的内部结构主要包括：振动电机、减震器、筛体、筛网等。

振动电机通过高速旋转产生振动，传递到减震器，再由减震器传递到筛体，使筛体产生振动。

筛体上的筛网起到分离物料的作用，不同孔径的筛网可以实现不同颗粒大小的物料分离。

振动脱水筛具有高效脱水、节能环保、设备维护简便等优点。

与传统脱水设备相比，振动脱水筛具有更高的脱水效率，可有效降低物料的含水量。

同时，振动脱水筛在运行过程中能耗较低，具有较好的节能效果。

此外，振动脱水筛结构简单，维护方便，大大降低了设备的维护成本。

随着科技的不断发展，振动脱水筛在技术创新、设备小型化、智能化发展等方面取得了显著成果。

立志当早，存高远
振动筛筛分效率不高？这几个方面要留心！
通常我们说振动筛好不好，往往会想到其筛分效率，而它和很多因素有关，例如材料的性质和结构参数、振动筛面运动参数等。

本文主要分析了机械振动筛的参数对其效率的影响，包括振幅、振动频率、振动方向角、筛面倾斜角、抛射角及筛面长度和宽度，这6 个方面在很大程度上影响了设备的效率。

振幅
01、振幅增大、筛孔堵塞现象将会大大降低，也有利于分层。

但如果幅度太大，设备的破坏性也就越大。

一般来说，振幅由被筛物料的粒度和性质来选择，不同的作业要选择不同的振幅和频率，如：
分级作业：低频大振幅;
脱水、脱介作业：高频小振幅;
潮湿小颗粒黏性物料作业：低频大振幅。

振动频率
02、振动频率对振动筛的效率有重要作用，许多研究表明，振动频率对颗粒在筛面上的跳动状态影响很大。

低频(5-15HZ)时筛上物几乎没有被抛起的，堵筛现象很明显，高频(40-60HZ)时，颗粒像烟尘一般充满了整个筛箱。

无论是高频筛分还是低频筛分，筛分效率都偏低。

实验表明，对于多种分离粒径的颗粒，很好的筛分效率在22HZ 附近，当大于26HZ 时振动越来越强烈，并且噪声很大。

振动频率并不是随意调节的，必须按照实际情况调到状态，才能使振动筛更高效的投入生产工作。

筛面倾斜角
03、筛面与水平面之间的夹角，称为筛面倾斜角，一般用α表示。

筛面角度的大小与振动筛的处理量及筛分效率有着密切关系。

当角度加大，物料在。

振动筛是常见的筛分设备，我们常见的有旋振筛和直线振动筛，它在各行各业有着极为广泛的应用。

振动筛的其性能的优劣将直接影响到这些部门的生产能力和经济指标。

旋振筛也叫三次元振动筛分过滤机，通过振动电机的带动设备在运作让物料在筛面形成一个三次元的运动,以达到筛分的目的。

旋振筛的型号是根据其直径命名，如600mm直径就叫600旋振筛、800mm直径就叫800型号旋振筛，正常的旋振筛的层数分为一到四层，旋振筛筛主要用于各粒度物料的分级，它工作可靠，筛分效率较高,筛分精度较细！我厂生产的DH型,属于这种振动筛。

直线振动筛也就是长方形的振动筛，筛箱的运动轨迹为直线或接近直线，它有两个轴，所以又称双轴振动筛。

直线振动筛水平或倾斜安装，这类振动筛结构紧凑，运行平稳，被广泛用于各类物料的脱水、脱泥、脱介，也用于中、细粒度物料的干式和湿式分级作业。

我厂生产的直线振动筛DZSF型号就是直线振动筛代表性的产品。

工作原理：由于筛轴是按不同的工作角度布置的，所以当物料在工作角度较高的位置运行时速度较快；当物料在工作角度较低的位置运行时速度较平缓。

两种木同速度运行下的物料，在筛面某一位置相汇时开始做轴向运动，这样就使物料均匀地分布在筛面上，达到了提高筛分效率的目的。

新乡市荣威机械有限公司从事振动筛分机械、输送机械、给料机械、振动电机、振动筛配件等振动设备的研制开发和生产，已有十多年的历史，设备精良。

振动筛的参数选择振动筛的使用寿命受很多因数影响，如振动筛的振动强度、结构尺寸及形状、零、部件用的材料及制造工艺、物料的性质和作业的环境等等。

要保证其在高温、高作业率、高粉尘等恶劣条件下正常运转。

这些对振动筛的参数都提出了较高的要求。

由于筛分过程是许多复杂现象和因素的综合，使筛分过程不宜用数学形式全面地描述。

本文小结了振动筛的参数的选择方法。

1 抛掷指数Kv：根据经验，依据所处理的物料性质而定，如下表。

由筛分所需理论和生产实践证明： 1）颗粒粒度小于筛孔尺寸3/4的，称为“易筛粒”；2）颗粒粒度大于筛孔尺寸3/4的，称为“难筛粒”；3）颗粒的直径越接近筛孔尺寸，其透筛的困难就越大。

大多数采用中速抛掷指数[1.75-3.3]。

2 安装倾角α2.1概念筛面与水平面之间的夹角，称为α。

2.2选择α与振动筛的处理量及筛分效率有关。

优点：α加大，物料在筛面上的运动速度加快，处理量随之加大；缺点：物料在筛面上停留时间缩短，筛分效率降低。

1）物料分级和脱介等：α=00～100 ；2）直线振动筛：脱水：α=0°，必要时可为负；物料在50 mm以上时，α=5°～10°；物料在40 mm以下时：α=0°；脱泥、脱介、脱水时：α=-5°～0°。

3）圆振动筛：一般α=20°3 安装振动方向角β3.1概念振动方向线与筛面之间的夹角称为β。

3.2选择直线振动筛的取值为β=30～60°，对于国产直线振动筛一般全部取β=45°[2]。

原因如下：良好的适应性，最好的运动速度，较高的生产率。

4 振动强度k、振幅A、频率n工作频率和工作振幅一般由振动强度决定。

所以振动强度一经确定，就要选择合理的振幅和频率。

振幅由被筛物料的粒度和性质来选择。

分级作业：低频大振幅；脱水、脱介作业：高频小振幅；潮湿小颗粒黏性物料作业：低频大振幅。

根据生产现场经验证明[2]，振动筛的工作频率不应低于700 r/min。

脱介筛的工作原理
脱介筛是一种用于分离固体和液体的设备，通常用于矿业、化工、环保等领域。

其工作原理如下：
1. 进料：将含有固体和液体的混合物通过进料口进入脱介筛。

2. 筛分：混合物在脱介筛的筛网上进行筛分，根据固体颗粒的大小，不同大小的颗粒会通过不同的筛孔掉落到不同的区域。

3. 脱水：在筛分的同时，液体通过筛网的缝隙流到下面的液体收集槽中，而固体则留在筛网上。

4. 振动：脱介筛通常采用振动的方式，使筛网上的固体能够快速地通过筛孔，提高筛分效率。

5. 卸料：筛分完成后，固体通过卸料口排出，而液体则通过液体收集槽排出。

脱介筛的工作原理基于筛分和脱水的原理，通过振动和筛网的作用，将固体和液体分离开来。

其优点是分离效率高、处理量大、操作简单等，因此在许多领域得到了广泛的应用。

需要注意的是，不同的脱介筛在结构和工作原理上可能会有所不同，具体的工作原理还需要根据设备的型号和用途来确定。

如果你需要更详细的信息，建议你查阅相关的资料或咨询专业人士。

目录一概述： (1)二技术特征：（见附表1） (1)三结构特点： (1)四工作原理 (2)五起重、运输与保管 (2)六安装、试运转及验收（安装图见附图2） (2)七操作规程 (3)八润滑与检修维护 (3)九易损件明细表 (4)十质量保证： (4)十一订货须知 (5)一概述：ZK型直线振动筛是适用于煤的脱水、脱介、脱泥或干、湿法分级的直线振动筛。

型号的表示方法：筛面长度（dm）筛面宽度（dm）块偏心直线振动筛面层数二技术特征：（见附表1）三结构特点：ZK型直线振动筛由筛箱、激振器、弹性支撑装置、挠性联轴器及电机等部件组成。

l. 筛箱:由筛框、筛板组成。

(1) 筛框为高强度螺栓联接的空间金属结构件,主要由侧板、内外加强板、横梁、加强梁、支承端梁组成。

侧板与下部横梁组成承重桁架，用于承受筛板和物料的负荷。

支撑端梁与弹性支撑装置联接，承受筛机振动部分的重量。

在筛框的入料端设有入料端梁和入料衬板。

在出料端设有出料端梁和出料衬板。

(2) 筛板:分为不锈钢焊接筛板或聚氨酯筛板,脱水、脱介、脱泥时采用条缝筛板，分级时用长矩形孔或方孔筛板。

筛机有单层筛、双层筛和三层筛三种。

2.激振器：激振器为对称布置在筛箱两侧板上的块偏心结构，对称偏心块采用挠性连接轴或万向传动轴联接，外设中间保护罩，电机经挠性联轴器直接驱动激振器组。

通过调整配重板块数或主、副偏心块相互的夹角，实现振幅的调整。

3.弹性支撑装置:筛机通过四组弹性支撑装置固定在建筑物上，弹性支撑装置采用橡胶弹簧减振。

4. 挠性联轴器:挠性联轴器采用瓣形结构与激振器联接，可承受较大的启动扭矩,并能减小筛机起车和停车时过共振对筛机造成的损坏。

四工作原理该筛机根据自同步原理,激振器产生的激振力作用方向与水平方向成固定夹角（具体数值见技术特征表），两组偏心块质量相同，做同步反向转动，在各瞬时产生的离心力沿振动方向的分力总是相叠加的，而在其法向的分力总是相互抵消，从而形成了单一的沿振动方向的激振力，使筛箱做往复直线运动。

QZK系列曲面振动筛安装使用说明地址：电话：传真：邮编：目录一、概述………………………………………l二、结构特点…………………………………l三、工作原理 (2)四、技术特性 (2)五、安装、试运转及验收 (2)六、操作规程 (4)七、润滑及维护检修 (4)八、起重、运输与保管 (5)九、易损件 (6)十、质量保证 (6)附表2 易损件明细表附表l QZK曲面筛技术特征表附图1 激振器结构简图附图2 QZK曲面筛安装图一、概述：QZK自线振动筛适用于入料粒度0—1mm、入料浓度＞20%的煤泥脱水、脱泥、脱介，主要适用于中小选煤厂的细粒煤泥的脱水、脱介。

型号及含义：Q Z K筛面长度（dm）筛面宽度（dm）块偏心直线振动曲面筛二、结构特点：QZK曲面振动筛由筛箱、激振器、弹性支撑装置、挠性联轴器及电机等部件组成。

l、筛箱：由筛框、筛板组成。

（1)筛框为高强度螺栓联接的空间金属结构件。

主要由侧板、支撑粱、加强梁、支撑座组成。

下部横粱与横向支撑托架组成承重桁架，用于承受筛板和物料的负荷。

支撑梁与弹性支撑装置联接，承受筛机振动部分的重量。

在筛框的入料端设有入料异型梁。

在出料端设有出料异型梁。

(2)筛板：为不锈钢焊接筛板或橡胶筛板，用于脱水、脱介、脱泥时采用条缝筛板，分级时用长矩形孔或方孔筛板。

2、激振器：激振器采用对称布置在筛箱两侧板上的块偏心结构，四组偏心块用万向联轴器联接，外设中间保护罩，电机经挠性联轴器直接驱动激振器组。

通过调整主、副偏心块相互的夹角，实现振幅的调整。

为保征可靠性，激振器轴承座采用可铰制孔高强度螺栓联接于筛箱。

3、弹性支撑装置：本机通过四组弹性支撑装置与底架或建筑物相连接。

弹性支撑装置采用橡胶弹簧减振。

4、挠性联轴器：挠性联轴器采用瓣形结构与激振器联接，可承受较大的启动扭矩，并能减小筛机停车过共振振幅。

该机是一种新型振动筛，其结构特征是综合弧形筛及直线振动筛之优点，筛框、激振器采用高强度螺栓组装；筛面是由弧形筛面与复合网目筛面完美结合：支撑为橡胶弹簧，具有高强度、高效率、耗电少、维修方便等优点。
