工程建筑图纸会审9大专业、134个图纸核查要点汇总

建筑图纸会审九大重大项目134个审图要点总结施工图会审的九大专业和图纸审核的134个要点的总结是施工图会审，它使项目管理人员和施工单位充分理解设计意图和技术要求，明确质量控制的重点和难点，同时解决图纸中存在的问题，消除可能出现的错误、遗漏、碰撞等。

为了保证工程质量，更好地控制工程质量、安全、工期和成本。

一、职责:图纸会审应在施工开始前及图纸分发给相关单位后一周内进行。

图纸会审部、工程部、造价部、监理单位、施工单位等。

应参与图纸会审，工程部、造价部、监理单位等。

应主要解决施工技术和图纸的错误和遗漏问题，并由监理单位主持。

联合评审后，主持部门形成《图纸会审纪要》和《图纸会审纪要》，由出席会议的所有单位签字盖章确认。

图纸会审纪要经各方签字盖章后，应及时分发给各相关单位。

各单位在施工过程中，应使用签字笔将图纸中的变更内容标记在图纸相应的变更位置，以供参考。

《图纸会审纪要》应作为补充设计文件和有效的结算文件。

二、图纸审查内容1.施工图纸会审和技术交底由项目工程部组织，监理单位主持，设计部、造价部和施工总承包商参加。

设计方应披露设计意图、重要和关键部件、新技术、新结构、新材料、新工艺、新设备等方法、要求和质量标准，然后各单位提出问题进行联合审查。

2、工程部、设计部要检查工程部的图纸，设计部必须认真检查专业图纸。

目的是了解设计意图，熟悉施工图纸，找出可能存在的问题，以便在设计技术交底和图纸会审时提出并解决，确保施工顺利进行。

3.所有相关部门和单位应检查图纸。

各有关部门和单位在检查施工图纸的基础上，在图纸会审中提出施工图纸中的错误、遗漏、冲突和不足等问题，由设计单位解决。

施工承包商在收到施工图设计文件后，应对图纸进行全面、详细的审查(如地基处理是否合理，建筑结构是否合理，专业设计之间是否有矛盾，是否有交叉碰撞和未通过，图纸是否有错误或遗漏等)。

)，编制图纸会审问题清单，以电子和纸质形式提交给项目部，项目部统一汇总后提交给设计单位。

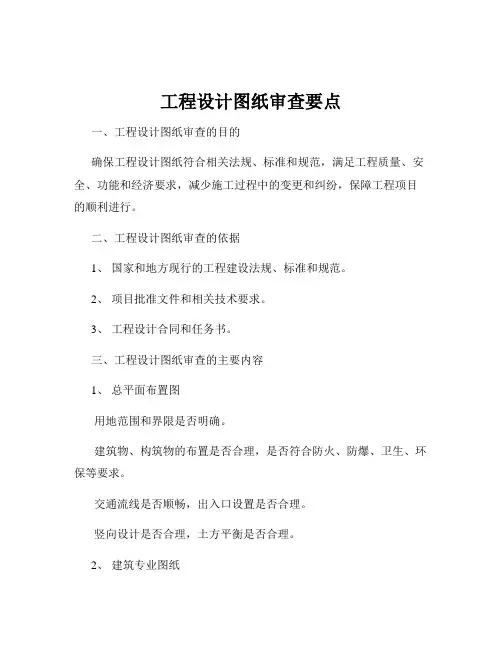

工程设计图纸审查要点一、工程设计图纸审查的目的确保工程设计图纸符合相关法规、标准和规范，满足工程质量、安全、功能和经济要求，减少施工过程中的变更和纠纷，保障工程项目的顺利进行。

二、工程设计图纸审查的依据1、国家和地方现行的工程建设法规、标准和规范。

2、项目批准文件和相关技术要求。

3、工程设计合同和任务书。

三、工程设计图纸审查的主要内容1、总平面布置图用地范围和界限是否明确。

建筑物、构筑物的布置是否合理，是否符合防火、防爆、卫生、环保等要求。

交通流线是否顺畅，出入口设置是否合理。

竖向设计是否合理，土方平衡是否合理。

2、建筑专业图纸建筑功能和使用要求是否满足。

建筑高度、层数、面积等指标是否符合规定。

防火分区、疏散通道和安全出口的设置是否符合防火规范。

建筑节能设计是否符合要求。

外立面设计是否美观、协调，建筑材料的选用是否合理。

3、结构专业图纸结构体系和选型是否合理，是否符合抗震要求。

基础设计是否合理，是否考虑了地质条件和建筑物的荷载。

主要构件的尺寸和配筋是否满足承载力和变形要求。

结构计算书是否完整、准确。

4、给排水专业图纸用水量和排水量的计算是否准确。

给排水系统的布置是否合理，管道走向和管径是否符合要求。

消防给排水系统的设计是否符合防火规范。

污水处理和排放是否符合环保要求。

5、电气专业图纸用电负荷的计算是否准确，供电方案是否合理。

线路敷设和配电箱、开关柜的布置是否合理。

照明设计是否满足照度和节能要求。

防雷接地系统的设计是否符合规范。

6、暖通专业图纸空调系统和通风系统的设计是否合理，满足室内环境要求。

风管和管道的布置是否合理，尺寸和风量是否符合要求。

防排烟系统的设计是否符合防火规范。

7、消防专业图纸消防设施的设置是否符合防火规范，包括消火栓、自动喷水灭火系统、火灾自动报警系统等。

消防通道和疏散指示标志的设置是否合理。

8、智能化专业图纸智能化系统的设计是否满足功能要求，包括监控系统、门禁系统、通信系统等。

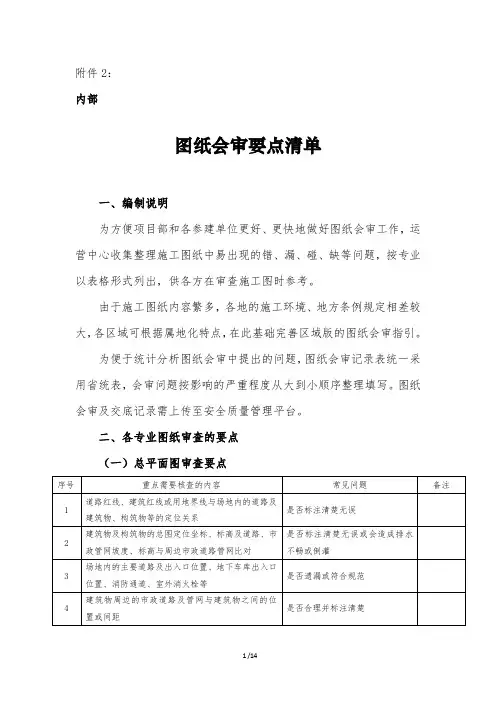

附件2：
内部
图纸会审要点清单
一、编制说明
为方便项目部和各参建单位更好、更快地做好图纸会审工作，运营中心收集整理施工图纸中易出现的错、漏、碰、缺等问题，按专业以表格形式列出，供各方在审查施工图时参考。

由于施工图纸内容繁多，各地的施工环境、地方条例规定相差较大，各区域可根据属地化特点，在此基础完善区域版的图纸会审指引。

为便于统计分析图纸会审中提出的问题，图纸会审记录表统一采用省统表，会审问题按影响的严重程度从大到小顺序整理填写。

图纸会审及交底记录需上传至安全质量管理平台。

二、各专业图纸审查的要点
（一）总平面图审查要点
（二）建筑专业施工图纸审查要点
（五）给排水专业施工图纸审查要点
（八）弱电专业施工图纸审查要点
（九）暖通专业图纸审查要点
（十）市政、园艺景观工程图纸审查要点。

图纸会审的主要内容及注意事项图纸会审的主要内容及注意事项图纸会审是指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

图纸会审由建设单位组织并记录。

通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。

一、图纸会审的主要内容有：1)尺寸、标高是否一致（建筑、结构）；2)水、电、设备安装专业图之间、图号之间是否有矛盾；3)预留洞、预埋件是否错漏（各专业）；4)构造作法是否交待清楚；5)材料选用是否合理，设计是否能满足质量要求；6)建筑图与结构图是否一致；7)标准图、详图是否正确；8)顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调（多数设计院均采用图集）；9)门窗、构件的尺寸、规格、数量是否相符等。

二、图纸会审的一般方法：先粗后细：就是先看平，立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。

然后再看细部做法，核对总尺寸与细部尺寸。

三、图纸会审中应注意的常见问题：1)建筑部分：建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。

2)先小后大：首先看小样图再看大样图，核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾；索引符号是否存在漏标；大样图是否齐全等。

3)先建筑后结构：就是先看建筑图，后看结构图；并把建筑图与结构图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，杏对有无遗漏尺寸，有无构造不合理之处。

4)先一般后特殊：应先看一般的部位和要求，后看特殊的部位和要求。

特殊部位一般包括地基处理方法，变形缝的设置，防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。

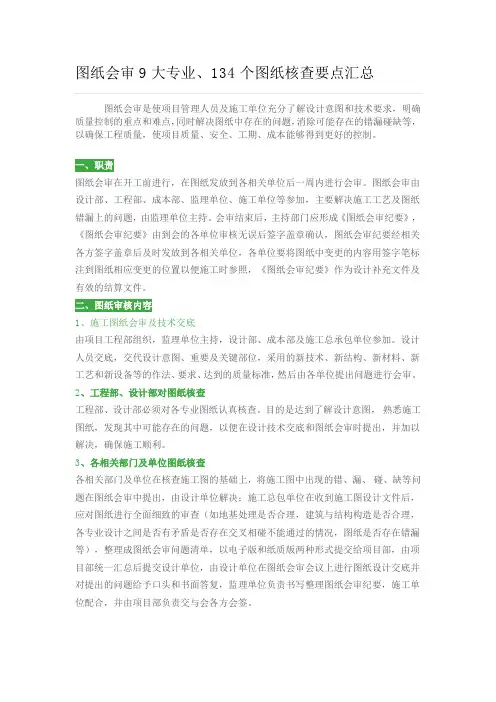

图纸会审是使项目管理人员及施工单位充分了解设计意图和技术要求，明确质量控制的重点和难点，同时解决图纸中存在的问题，消除可能存在的错漏碰缺等，以确保工程质量，使项目质量、安全、工期、成本能够得到更好的控制。

一、职责图纸会审在开工前进行，在图纸发放到各相关单位后一周内进行会审。

图纸会审由设计部、工程部、成本部、监理单位、施工单位等参加，主要解决施工工艺及图纸错漏上的问题，由监理单位主持。

会审结束后，主持部门应形成《图纸会审纪要》，《图纸会审纪要》由到会的各单位审核无误后签字盖章确认，图纸会审纪要经相关各方签字盖章后及时发放到各相关单位，各单位要将图纸中变更的内容用签字笔标注到图纸相应变更的位置以便施工时参照，《图纸会审纪要》作为设计补充文件及有效的结算文件。

二、图纸审核内容1、施工图纸会审及技术交底由项目工程部组织，监理单位主持，设计部、成本部及施工总承包单位参加。

设计人员交底，交代设计意图、重要及关键部位，采用的新技术、新结构、新材料、新工艺和新设备等的作法、要求、达到的质量标准，然后由各单位提出问题进行会审。

2、工程部、设计部对图纸核查工程部、设计部必须对各专业图纸认真核查。

目的是达到了解设计意图，熟悉施工图纸，发现其中可能存在的问题，以便在设计技术交底和图纸会审时提出，并加以解决，确保施工顺利。

3、各相关部门及单位图纸核查各相关部门及单位在核查施工图的基础上，将施工图中出现的错、漏、碰、缺等问题在图纸会审中提出，由设计单位解决；施工总包单位在收到施工图设计文件后，应对图纸进行全面细致的审查（如地基处理是否合理，建筑与结构构造是否合理，各专业设计之间是否有矛盾是否存在交叉相碰不能通过的情况，图纸是否存在错漏等），整理成图纸会审问题清单，以电子版和纸质版两种形式提交给项目部，由项目部统一汇总后提交设计单位，由设计单位在图纸会审会议上进行图纸设计交底并对提出的问题给予口头和书面答复，监理单位负责书写整理图纸会审纪要，施工单位配合，并由项目部负责交与会各方会签。

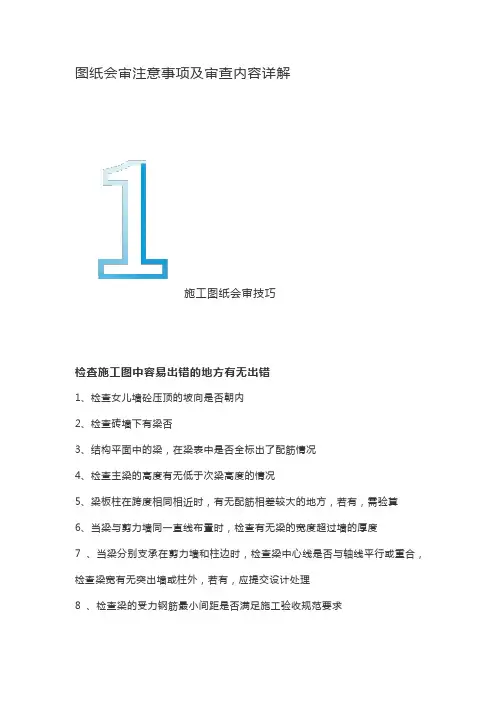

图纸会审注意事项及审查内容详解施工图纸会审技巧检查施工图中容易出错的地方有无出错1、检查女儿墙砼压顶的坡向是否朝内2、检查砖墙下有梁否3、结构平面中的梁，在梁表中是否全标出了配筋情况4、检查主梁的高度有无低于次梁高度的情况5、梁板柱在跨度相同相近时，有无配筋相差较大的地方，若有，需验算6、当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度7 、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理8 、检查梁的受力钢筋最小间距是否满足施工验收规范要求9 、检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合10、当设计要求与施工验收规范有无不同如柱表中常说明：柱筋每侧少于4根可在同一截面搭接但施工验收规范要求，同一截面钢筋搭接面积不得超过50%11、检查结构说明与结构平面大样梁柱表中内容以及与建施说明有无存在相矛盾之处12、单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错审查原施工图有无可改进的地方1、从有利于工程施工的角度提出改进施工图意见结构平面上会出现连续框架梁相邻跨度较大的情况，当中间支座负弯矩筋分开锚固时，会造成梁柱接头处钢筋太密，捣砼困难，可向设计人员建议：负筋能连通的尽量连通当支座负筋为通长时，就造成了跨度小梁宽较小的梁面钢筋太密，无法捣砼，可建议在保证梁负筋的前提下，尽量保持各跨梁宽一致，只对梁高进行调整，以便于面筋连通和浇捣砼。

当结构造型复杂，某一部位结构施工难以一次完成时，向设计提出：砼施工缝如何留置2、从有利于建筑工程质量方面，提出修改施工图意见当设计天花抹灰与墙面抹灰相同为1：1：6混合砂浆时，可建议将天花抹灰改为1：1：4混合砂浆，以增加粘结力当施工图上对电梯井坑、卫生间沉池，消防水池未注明防水施工要求时，可建议在坑外壁沉池水池内壁增加水泥砂浆防水层，以提高防水质量3、从有利于建筑美观方面提出改善施工图若出现露台的女儿墙与外窗相接时，检查女儿墙的高度是否高过窗台，若是，则相接处不美观，建议设计处理。

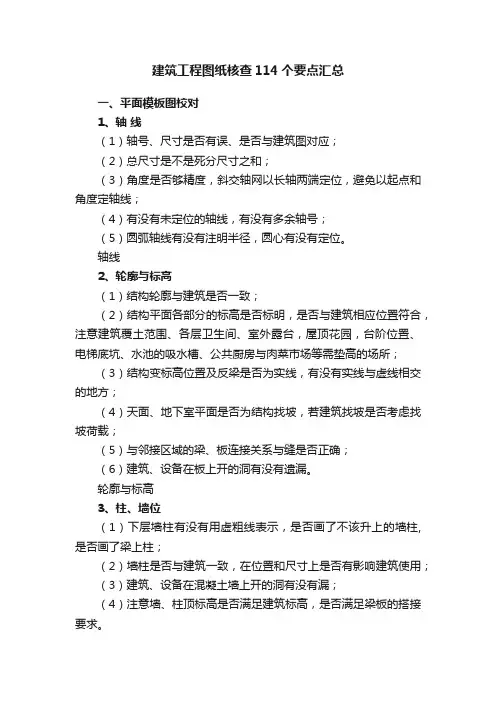

建筑工程图纸核查114个要点汇总一、平面模板图校对1、轴线（1）轴号、尺寸是否有误、是否与建筑图对应；（2）总尺寸是不是死分尺寸之和；（3）角度是否够精度，斜交轴网以长轴两端定位，避免以起点和角度定轴线；（4）有没有未定位的轴线，有没有多余轴号；（5）圆弧轴线有没有注明半径，圆心有没有定位。

轴线2、轮廓与标高（1）结构轮廓与建筑是否一致；（2）结构平面各部分的标高是否标明，是否与建筑相应位置符合，注意建筑覆土范围、各层卫生间、室外露台，屋顶花园，台阶位置、电梯底坑、水池的吸水槽、公共厨房与肉菜市场等需垫高的场所；（3）结构变标高位置及反梁是否为实线，有没有实线与虚线相交的地方；（4）天面、地下室平面是否为结构找坡，若建筑找坡是否考虑找坡荷载；（5）与邻接区域的梁、板连接关系与缝是否正确；（6）建筑、设备在板上开的洞有没有遗漏。

轮廓与标高3、柱、墙位（1）下层墙柱有没有用虚粗线表示，是否画了不该升上的墙柱,是否画了梁上柱；（2）墙柱是否与建筑一致，在位置和尺寸上是否有影响建筑使用；（3）建筑、设备在混凝土墙上开的洞有没有漏；（4）注意墙、柱顶标高是否满足建筑标高，是否满足梁板的搭接要求。

4、梁（1）房屋周圈梁是否等高，注意其与建筑周圈墙的关系；（2）逐条检查梁的定位、编号、尺寸和跨数以及梁顶标高与板面标高关系是否正确；（3）梁高宽是否异常。

如悬挑梁高小于跨度的1/6，一般梁高小于跨度的 1/15，梁尺寸过大影响建筑开门窗或楼梯间等；（4）有没有高粱搭在矮梁上；（5）有没有梁位置不妥，如跨过厅房等。

梁布置是否影响了建筑美观；梁平齐的优先顺序：厅、主房、客房、楼梯通道、厨厕、储物间等5、楼电梯（1）有没有注上编号；（2）电梯底坑标高有无遗漏，机房部位是否封板，机房顶部是否加吊钩；（3）楼梯柱是否已表示且定位；（4）楼梯起步位置有没有表示。

6、开洞与井沟（1）风井，水电井、烟道是否遗漏；（2）洞的定位、大小与洞边加强处理（洞边长大于12倍板厚的需加梁）；（3）集水井、沟、天面排水沟是否遗漏，定位与大小是否与建筑一致。

建筑工程施工中图纸会审要点建筑专业一.设计总说明1.1工程设计范围:说明项目组成、设计范围是否与设计委托一致。

1.2工程做法1 建筑形态描述：层数（地上、地下）、高度，基本功能分区及主要设备用房位置是否明确、无误。

2 采用新技术、新材料、环保节能情况及措施是否明确、无误。

3 内外墙体材料、地下室防水材料、屋面防水材料、外墙及屋面保温材料的选择是否满足功能、地域特点和经济性要求。

4工程做法需符合项目产品配置的规定1.3 技术经济指标核对建筑面积、户型相关的详细建筑技术指标。

并核对与方案（初设）及规证的面积指标。

1.4 标高相对标高与总图绝对标高的关系是否明确、无误。

1.5 材料做法1 对墙身防潮，地下室防水、屋面（上人、不上人、隔热、隔汽）、外墙面层（包括勒脚、散水、台阶、坡道等做法）是否满足功能和经济性要求。

2 室内装修做法是否满足功能和经济性要求。

3 对需要预留做法的部位是否详细文字说明。

4 粗装修交房，是否描述至实际交付面层，并注明需预留部分的厚度。

5所有室内外做法标准和设计任务书是否一致。

1.6 门窗工程1 门窗设计的K值及其它物理性能是否满足国家标准和地方法规。

2 地方法规对外窗开启方向的规定及玻璃安全性能的要求（高层）在说明中是否表述明确清楚。

3 地下室门窗其防潮、通风、防锈的要求是否满足功能和经济性要求。

二. 总平面2.1 首层总平面图带建筑首层的总平面图各建筑位置是否明确、无误。

2.2 工程范围依据规划用地许可证附图核查用地红线是否明确、无误。

2.3 建筑定位及尺寸用地内建筑物、构筑物的位置,主要建筑物、构筑物（地下车库出入口、人防出入口、设备井道、园区大门及技术相关的市政配套设施等）名称、楼栋及相互关系尺寸、组团尺寸、建筑层数、檐口高度是否明确、无误。

2.4 建筑间距1 是否满足规划设计条件或规划设计意见书中对建筑退线的要求。

2 建筑、日照及建筑与区内道路间距是否符合要求，注意建筑层数、总高度与立面、剖面是否一致。

施工图纸会审要点在建筑工程中，施工图纸会审是一个至关重要的环节。

它是在施工前，由建设单位组织，设计、监理、施工等相关单位共同参与，对施工图纸进行全面细致的审查，以确保图纸的准确性、完整性和可操作性，避免在施工过程中出现不必要的错误和变更，从而保证工程的质量、进度和成本控制。

下面将详细介绍施工图纸会审的要点。

一、建筑专业1、总平面图（1）检查建筑物的定位坐标、标高是否准确，与周边建筑物、道路、管线等的关系是否合理，有无相互影响。

（2）核实场地的竖向设计是否合理，排水坡度、排水方向是否符合要求，有无积水区域。

（3）查看消防车道、消防登高面的设置是否符合规范要求，是否满足消防车的通行和操作。

2、平面图（1）检查房间的布局是否合理，功能是否满足使用要求，房间的面积、尺寸是否符合规范标准。

（2）核实门窗的位置、尺寸、开启方向是否正确，与家具布置是否冲突。

（3）查看楼梯、电梯的位置、数量、尺寸是否符合规范要求，疏散通道是否畅通。

3、立面图（1）检查立面造型是否美观，与周边环境是否协调，建筑风格是否统一。

（2）核实外墙的装饰材料、色彩是否符合设计要求，标注是否清晰。

（3）查看阳台、雨篷、檐口等部位的造型和尺寸是否合理。

4、剖面图（1）检查建筑物的层高、净高是否符合要求，各层之间的高差是否正确。

（2）核实梁、板、柱等构件的尺寸和位置是否与平面图、结构图相符。

（3）查看楼梯的踏步高度、宽度是否符合规范要求，楼梯的净高是否满足要求。

二、结构专业1、基础图（1）检查基础的类型、埋深、尺寸是否符合地质勘察报告和设计要求。

（2）核实基础的配筋、混凝土强度等级是否满足受力要求。

（3）查看基础与相邻建筑物基础的关系，是否存在相互影响。

2、柱、梁、板图（1）检查柱、梁、板的尺寸、配筋是否符合计算要求，有无遗漏或错误。

（2）核实钢筋的锚固长度、搭接长度是否符合规范要求。

（3）查看节点大样图是否清晰、准确，与平面图、剖面图是否相符。

图纸会审注意事项及审查内容详解一、施工图纸会审技巧检查施工图中容易出错的地方有无出错1、检查女儿墙碎压顶的坡向是否朝内2、检查砖墙下有梁否3、结构平面中的梁，在梁表中是否全标出了配筋情况4、检查主梁的高度有无低于次梁高度的情况5、梁板柱在跨度相同相近时，有无配筋相差较大的地方，若有，需验算6、当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理8、检查梁的受力钢筋最小间距是否满足施工验收规范要求9、检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合10、当设计要求与施工验收规范有无不同如柱表中常说明：柱筋每侧少于4根可在同一截面搭接但施工验收规范要求，同一截面钢筋搭接面积不得超过50% 11、检查结构说明与结构平面大样梁柱表中内容以及与建施说明有无存在相矛盾之处12、单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面,检查施工图的基础大样图中钢筋是否画错审查原施工图有无可改进的地方1、从有利于工程施工的角度提出改进施工图意见结构平面上会出现连续框架梁相邻跨度较大的情况，当中间支座负弯矩筋分开锚固时，会造成梁柱接头处钢筋太密，捣碎困难，可向设计人员建议：负筋能连通的尽量连通当支座负筋为通长时，就造成了跨度小梁宽较小的梁面钢筋太密，无法捣碎，可建议在保证梁负筋的前提下，尽量保持各跨梁宽一致，只对梁高进行调整，以便于面筋连通和浇捣碎。

当结构造型复杂，某一部位结构施工难以一次完成时，向设计提出：碎施工缝如何留置2、从有利于建筑工程质量方面，提出修改施工图意见当设计天花抹灰与墙面抹灰相同为1:1:6混合砂浆时，可建议将天花抹灰改为1:1:4混合砂浆，以增加粘结力当施工图上对电梯井坑、卫生间沉池，消防水池未注明防水施工要求时，可建议在坑外壁沉池水池内壁增加水泥砂浆防水层，以提高防水质量3、从有利于建筑美观方面提出改善施工图若出现露台的女儿墙与外窗相接时，检查女儿墙的高度是否高过窗台，若是，则相接处不美观，建议设计处理。

图纸会审是使项目管理人员及施工单位充分了解设计意图和技术要求，明确质量控制的重点和难点，同时解决图纸中存在的问题，消除可能存在的错漏碰缺等，以确保工程质量，使项目质量、安全、工期、成本能够得到更好的控制。

图纸会审在开工前进行，在图纸发放到各相关单位后一周内进行会审。

图纸会审由设计部、工程部、成本部、监理单位、施工单位等参加，主要解决施工工艺及图纸错漏上的问题，由监理单位主持。

会审结束后，主持部门应形成《图纸会审纪要》，《图纸会审纪要》由到会的各单位审核无误后签字盖章确认，图纸会审纪要经相关各方签字盖章后及时发放到各相关单位，各单位要将图纸中变更的内容用签字笔标注到图纸相应变更的位置以便施工时参照，《图纸会审纪要》作为设计补充文件及有效的结算文件。

1、施工图纸会审及技术交底由项目工程部组织，监理单位主持，设计部、成本部及施工总承包单位参加。

设计人员交底，交代设计意图、重要及关键部位，采用的新技术、新结构、新材料、新工艺和新设备等的作法、要求、达到的质量标准，然后由各单位提出问题进行会审。

2、工程部、设计部对图纸核查工程部、设计部必须对各专业图纸认真核查。

目的是达到了解设计意图，熟悉施工图纸，发现其中可能存在的问题，以便在设计技术交底和图纸会审时提出，并加以解决，确保施工顺利。

3、各相关部门及单位图纸核查各相关部门及单位在核查施工图的基础上，将施工图中出现的错、漏、碰、缺等问题在图纸会审中提出，由设计单位解决；施工总包单位在收到施工图设计文件后，应对图纸进行全面细致的审查（如地基处理是否合理，建筑与结构构造是否合理，各专业设计之间是否有矛盾是否存在交叉相碰不能通过的情况，图纸是否存在错漏等），整理成图纸会审问题清单，以电子版和纸质版两种形式提交给项目部，由项目部统一汇总后提交设计单位，由设计单位在图纸会审会议上进行图纸设计交底并对提出的问题给予口头和书面答复，监理单位负责书写整理图纸会审纪要，施工单位配合，并由项目部负责交与会各方会签。
