接触电阻测试仪的测量是怎样的接触电阻测试仪是用于测试电路中接触电阻的一种仪器。

接触电阻是指电路中接触面或接头所引起的电阻。

由于接触电阻会影响电路的性能，因此需要对接触电阻进行测试，以保证电路的正常工作。

本文将详细介绍接触电阻测试仪的测量方法和注意事项。

测量方法接触电阻测试仪的测量方法通常分为二线法和四线法。

二线法二线法又称为单端法，是接触电阻测试仪的基本测量方法。

该方法在电路中断开一端，测试另一端的接触电阻。

具体测量步骤如下：1.将测试仪插入电路中待测端口。

2.按下测试按钮，测试仪将向待测端口注入一定电流。

3.读取测试仪显示的待测端口的电阻值。

需要注意的是，二线法存在一些误差，因为在电路中的线路电阻和测试仪自身的内阻也会被计算在内，影响测试结果的准确性。

四线法四线法是一种比较准确的接触电阻测试方法，可以有效地消除线路电阻和测试仪内阻的影响。

该方法的测量步骤如下：1.将测试仪的四个线缆依次连接到被测电路的四个端口上。

2.按下测试按钮，测试仪将向待测电路注入一定电流。

3.读取测试仪显示的待测端口的电阻值。

四线法的测量精度比二线法更高，但相对来说使用起来也更加复杂。

注意事项在使用接触电阻测试仪进行测试时，需要注意以下几点：1.测试前需保证电路处于安全状态，断电、卸载或者退出电池。

2.在进行四线法测试时，线缆的连接要保持稳定，避免线路电阻和测试仪内阻的干扰。

3.测试前要对仪器进行校准，以保证测量结果的准确性。

4.测试时应选择合适的量程，以免测量结果超出仪器的范围。

5.测试完毕后，要将测试仪还原到初始状态，避免影响下一次测试结果。

结论接触电阻测试仪是一种可靠的测量工具，经过正确的操作和使用，可以有效地测试电路中的接触电阻。

在测量过程中，需要注意微小的误差和干扰，以确保测试结果的准确性。

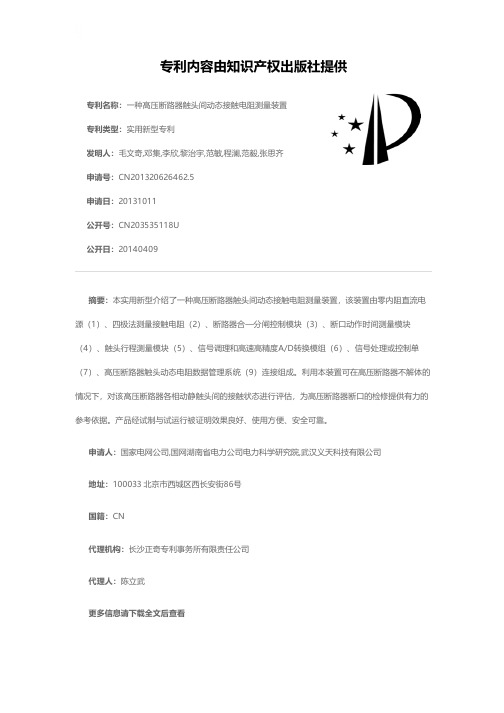

专利名称：一种高压断路器触头间动态接触电阻测量装置专利类型：实用新型专利
发明人：毛文奇,邓集,李欣,黎治宇,范敏,程澜,范毅,张思齐申请号：CN201320626462.5
申请日：20131011
公开号：CN203535118U
公开日：
20140409
专利内容由知识产权出版社提供
摘要：本实用新型介绍了一种高压断路器触头间动态接触电阻测量装置，该装置由零内阻直流电源（1）、四极法测量接触电阻（2）、断路器合—分闸控制模块（3）、断口动作时间测量模块（4）、触头行程测量模块（5）、信号调理和高速高精度A/D转换模组（6）、信号处理或控制单（7）、高压断路器触头动态电阻数据管理系统（9）连接组成。

利用本装置可在高压断路器不解体的情况下，对该高压断路器各相动静触头间的接触状态进行评估，为高压断路器断口的检修提供有力的参考依据。

产品经试制与试运行被证明效果良好、使用方便、安全可靠。

申请人：国家电网公司,国网湖南省电力公司电力科学研究院,武汉义天科技有限公司
地址：100033 北京市西城区西长安街86号
国籍：CN
代理机构：长沙正奇专利事务所有限责任公司
代理人：陈立武
更多信息请下载全文后查看。

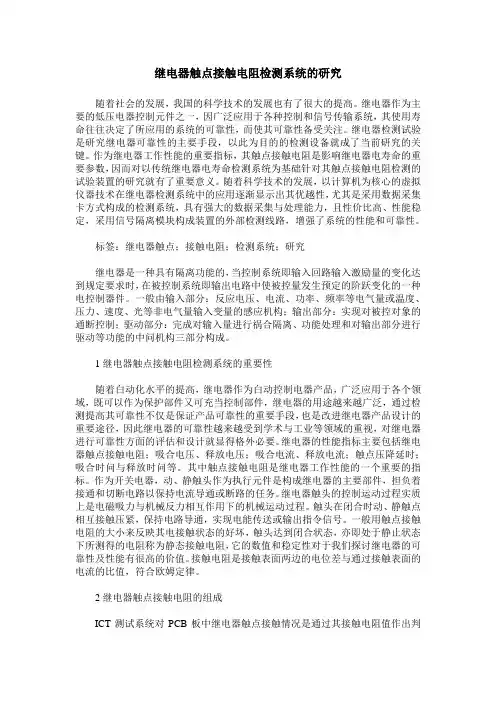

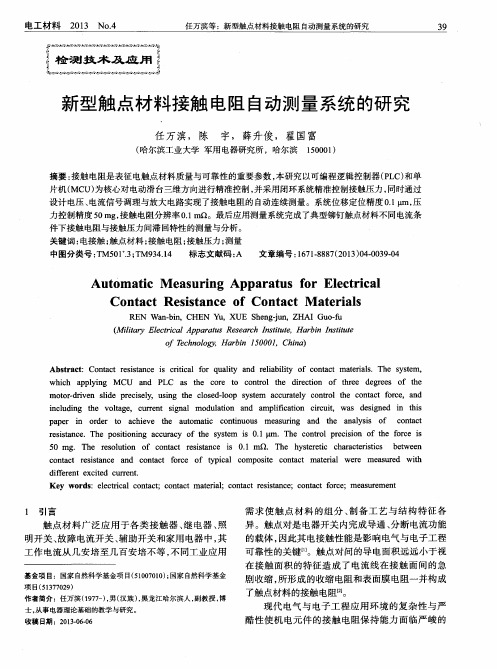

继电器触点接触电阻检测系统的研究随着社会的发展，我国的科学技术的发展也有了很大的提高。

继电器作为主要的低压电器控制元件之一，因广泛应用于各种控制和信号传输系统，其使用寿命往往决定了所应用的系统的可靠性，而使其可靠性备受关注。

继电器检测试验是研究继电器可靠性的主要手段，以此为目的的检测设备就成了当前研究的关键。

作为继电器工作性能的重要指标，其触点接触电阻是影响继电器电寿命的重要参数，因而对以传统继电器电寿命检测系统为基础针对其触点接触电阻检测的试验装置的研究就有了重要意义。

随着科学技术的发展，以计算机为核心的虚拟仪器技术在继电器检测系统中的应用逐渐显示出其优越性，尤其是采用数据采集卡方式构成的检测系统，具有强大的数据采集与处理能力，且性价比高、性能稳定，采用信号隔离模块构成装置的外部检测线路，增强了系统的性能和可靠性。

标签：继电器触点；接触电阻；检测系统；研究继电器是一种具有隔离功能的，当控制系统即输入回路输入激励量的变化达到规定要求时，在被控制系统即输出电路中使被控量发生预定的阶跃变化的一种电控制器件。

一般由输入部分：反应电压、电流、功率、频率等电气量或温度、压力、速度、光等非电气量输入变量的感应机构；输出部分：实现对被控对象的通断控制；驱动部分：完成对输入量进行祸合隔离、功能处理和对输出部分进行驱动等功能的中问机构三部分构成。

1继电器触点接触电阻检测系统的重要性随着白动化水平的提高，继电器作为白动控制电器产品，广泛应用于各个领域，既可以作为保护部件又可充当控制部件，继电器的用途越来越广泛，通过检测提高其可靠性不仅是保证产品可靠性的重要手段，也是改进继电器产品设计的重要途径，因此继电器的可靠性越来越受到学术与工业等领域的重视，对继电器进行可靠性方面的评估和设计就显得格外必要。

继电器的性能指标主要包括继电器触点接触电阻；吸合电压、释放电压；吸合电流、释放电流；触点压降延时；吸合时问与释放时问等。

其中触点接触电阻是继电器工作性能的一个重要的指标。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010299387.0(22)申请日 2020.04.16(71)申请人 国网山西省电力公司电力科学研究院地址 030001 山西省太原市青年路6号(72)发明人 李永祥　张光亚　刘志翔　李强　李岩松　马丽强　陈青松　(74)专利代理机构 山西华炬律师事务所 14106代理人 陈奇(51)Int.Cl.G01R 27/08(2006.01)G01R 31/327(2006.01)(54)发明名称一种高压断路器动态接触电阻检测方法(57)摘要本发明公开了一种高压断路器动态接触电阻检测方法，解决了用超级电容器作为断路器动态接触电阻测试电路电源时存在的测试电路元件容易烧损问题。

构建由交流调压器、整流模块、中央处理器控制下的IGBT开关模块和超级电容器组成的超级电容器充电电路，根据被测断路器的规格不同，通过交流调压器获得不同电压等级的超级电容器电压；构建由超级电容器、IGBT开关模块、罗氏线圈、电压表和高压断路器触头系统组成的测试回路，在该测试回路中，在超级电容器两端并联由IGBT开关模块和避雷器组成的超级电容器上残余电压放电支路，实现了超级电容器的残余电流被吸收，避免了残余电压存在导致测试电路元件的烧损现象的发生。

权利要求书1页 说明书4页 附图1页CN 111308215 A 2020.06.19C N 111308215A1.一种高压断路器动态接触电阻检测方法，其特征在于以下步骤：第一步、将三相交流电源（1）输入给交流调压器（2），整流模块（3）将交流电转变为直流电，ARM处理器（14）的输出信号通过控制IGBT隔离驱动电路（13）控制第一个IGBT开关模块（4）导通，整流模块（3）对超级电容器（5）进行充电，当达到一定电压时，ARM处理器（14）输出控制信号通过IGBT隔离驱动电路（13）控制第一个IGBT开关模块（4）关断；第二步、ARM处理器（14）输出信号通过IGBT隔离驱动电路（13）控制第三个IGBT开关模块（8）导通，超级电容器（5）与高压断路器（9）构成回路，对高压断路器（9）进行的开关操作，通过罗氏线圈（10）测量流经高压断路器（9）的电流，通过电压表（11）测量高压断路器（9）两端的电压；第三步、罗氏线圈（10）测量出的流经高压断路器（9）的电流信号和电压表（11）测量出的电压信号，经信号处理模块（12）输入到ARM处理器（14）中，ARM处理器（14）将电压信号输出给计算模块（16），计算模块（16）将计算结果反馈给ARM处理器（14），ARM处理器（14）将计算结果输出给存储模块（15），同时ARM处理器（14）将计算结果输出给通信模块（12）；第四步、测试工作完成后，ARM处理器（14）输出信号通过IGBT隔离驱动电路（13）控制第三个IGBT开关模块（8）关断，然后，ARM处理器（14）输出信号通过IGBT隔离驱动电路（13）控制第二个IGBT开关模块（6）导通，超级电容器（5）、第二个IGBT开关模块（6）和避雷器（7）组成能量吸收回路，使超级电容器的残余电流被避雷器（7）吸收，超级电容器上残余电压为零。

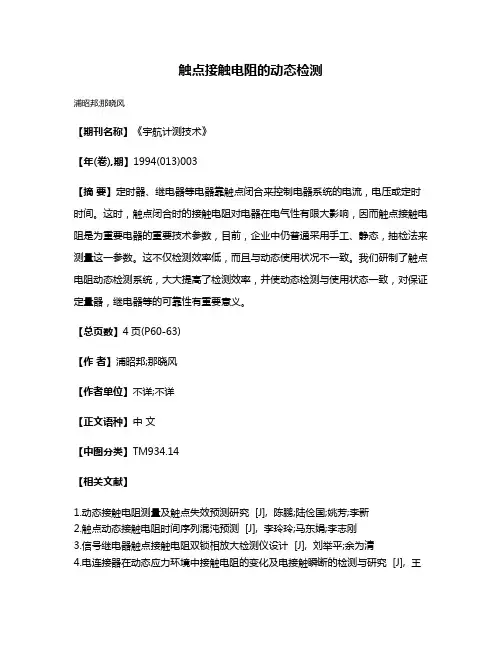

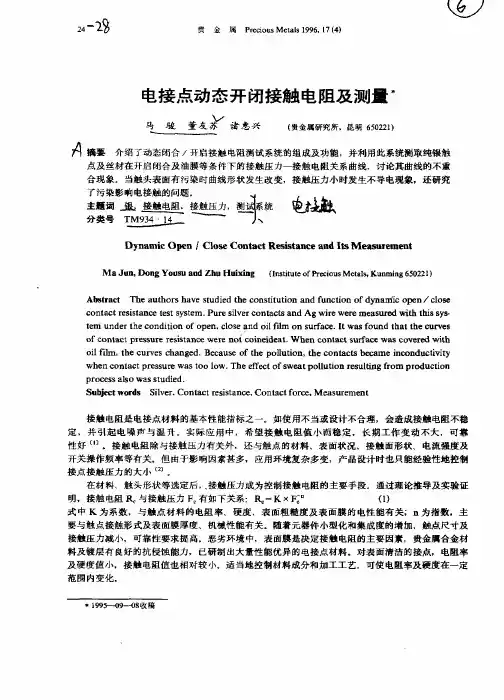

触点接触电阻的动态检测
浦昭邦;那晓风
【期刊名称】《宇航计测技术》
【年(卷),期】1994(013)003
【摘要】定时器、继电器等电器靠触点闭合来控制电器系统的电流，电压或定时时间。

这时，触点闭合时的接触电阻对电器在电气性有限大影响，因而触点接触电阻是为重要电器的重要技术参数，目前，企业中仍普通采用手工、静态，抽检法来测量这一参数。

这不仅检测效率低，而且与动态使用状况不一致。

我们研制了触点电阻动态检测系统，大大提高了检测效率，并使动态检测与使用状态一致，对保证定量器，继电器等的可靠性有重要意义。

【总页数】4页(P60-63)
【作者】浦昭邦;那晓风
【作者单位】不详;不详
【正文语种】中文
【中图分类】TM934.14
【相关文献】
1.动态接触电阻测量及触点失效预测研究 [J], 陈鹏;陆俭国;姚芳;李新
2.触点动态接触电阻时间序列混沌预测 [J], 李玲玲;马东娟;李志刚
3.信号继电器触点接触电阻双锁相放大检测仪设计 [J], 刘举平;余为清
4.电连接器在动态应力环境中接触电阻的变化及电接触瞬断的检测与研究 [J], 王
建军
5.开关触点接触电阻动态测量方法研究 [J], 罗毅;杨昆;董麟;朱彦辉;商春雪
因版权原因，仅展示原文概要，查看原文内容请购买。
