万能角度尺使用说明

0-320-游标万能角度尺-使用说明书游标角度尺（0-320°2′）使用说明书在机械制造过程中及计量仪器校准中，有许多带角度的工件需要测量，而测量角度的方法与量具有多种多样的选择，使用游标万能角度尺来测量工件角度是比较方便的，如（图A ）所示。

图A一、读数方法①先读度数：被游标尺零刻线所指的主尺上刻线是表示被测工件测量角的度数。

② 读分数：与主尺上刻线重合的游标尺上刻线是被测工件测量角的分数。

③ 相加求得测量值：将被测工件测量角的度数与分数相加起来，即为被测角度值。

二、结构与用途游标万能角度尺的结构如（图A ）所示。

角尺和直尺在卡块的作用下分别固定于扇形板部件和角尺上，当转动卡块上的螺帽时，即可紧固或放松角尺或直尺，在扇形板部件的后面有一与齿轮杆相连接的手把，而该齿轮杆又与固定在主尺上的弧形齿板相啮合这个就是微动装置。

当转动微动装置就能使主尺和游标尺作细微的相对移动，以精确地调整测量值，但当把制动头上的螺帽拧紧后，则扇形板部件与主尺被紧固在一起，而不能有任何相对移动。

游标万能角度尺主要用于测量各种形状工件与样板的内、外角度以及角度划线。

主尺直角尺游标基尺制动头扇形板卡块直尺三、使用和注意事项1、零值检查：使用前将游标万能角度尺擦拭干净，检查各部分相互作用是否灵活可靠，然后移动直尺使其与基尺的测量面相互接触，直到无光隙可见为止。

同时观察主尺零刻线与游标零刻线是否对准；游标尺的尾刻线与主尺相应刻线是否对准，如对准便可使用，不对准则需要调整。

2、测量0°～50°之间的角度时，被测工件放在基尺和直尺的测量面之间，如图（B-4）所示。

3、测量50°～140°之间的角度时，把角尺取下，将直尺换在角尺位置上，把被测工件放在基尺和直尺的测量面之间，如图（B-1），（B-2）所示。

4、测量140°～230°之间的角度时，把直尺取下换上角尺，但要把角尺推进去，直到角尺上短边的90°角尖和基尺的尖端对齐为止，然后把角尺和基尺的测量面靠在被测工件的表面上进行测量，如图（B-3），（B-5）所示。

万能角度尺原理及使用说明万能角度尺科技名词定义中文名称: 万能角度尺universal bevel protractor 英文名称:定义: 用游标读数，可测任意角度的量尺。

国家标准: GB/T6315-2008游标、带表和数显万能角度尺目录简介...................................................................... . (1)原理...................................................................... . (2)结构说明...................................................................... (2)万能角度尺的使用方法 ..................................................................... (3)万能角度尺的读数方法 ..................................................................... (6)简介万能角度尺又被称为角度规、游标角度尺和万能量角器，它是利用游标读数原理来直接测量工件角或进行划线的一种角度量具。

适用于机械加工中的内、外角度测量，可测 0?-320? 外角及 40?-130? 内角。

原理万能角度尺是用来测量工件内、外角度的量具，其结构如图所示。

万能角度尺的读数机构是根据游标原理制成的。

主尺刻线每格为1?。

游标的刻线是取主尺的29?等分为30格，因此游标刻线角格为29?/30，即主尺与游标一格的差值为，也就是说万能角度尺读数准确度为2’。

其读数方法与游标卡尺完全相同。

结构说明测量时应先校准零位，万能角度尺的零位，是当角尺与直尺均装上，而角尺的底边及基尺与直尺无间隙接触，此时主尺与游标的“0”线对准。

万能角度尺原理及使用说明Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-万能角度尺科技名词定义中文名称: 万能角度尺英文名称: universal bevel protractor定义: 用游标读数，可测任意角度的量尺。

国家标准:GB/T6315-2008游标、带表和数显万能角度尺目录简介万能角度尺又被称为、和，它是利用游标读数原理来直接测量工件角或进行划线的一种角度量具。

适用于机械加工中的内、外角度测量，可测0°-320° 外角及40°-130° 内角。

原理万能角度尺是用来测量工件内、外角度的量具，其结构如图所示。

万能角度尺的读数机构是根据游标原理制成的。

主尺刻线每格为1°。

游标的刻线是取主尺的29°等分为30格，因此游标刻线角格为29°/30，即主尺与游标一格的差值为，也就是说万能角度尺读数准确度为2’。

其读数方法与完全相同。

结构说明测量时应先校准零位，万能角度尺的零位，是当角尺与直尺均装上，而角尺的底边及基尺与直尺无间隙接触，此时主尺与游标的“0”线对准。

调整好零位后，通过改变基尺、角尺、直尺的相互位置可测试0－320°范围内的任意角。

应用万能角度尺测量工件时，要根据所测角度适当组合量尺，万能角度尺的结构：它由尺身、90°角尺、游标、制动器、基尺、直尺、卡块等组成。

万能角度尺的测量范围游标万能角度尺有Ⅰ型Ⅱ型两种,其测量范围分别为0°~320°和0°~360°。

图1 Ⅰ型图2 Ⅱ型万能角度尺的使用方法测量时，根据产品被测部位的情况，先调整好角尺或直尺的位置，用卡块上的螺钉把它们紧固住，再来调整基尺测量面与其它有关测量面之间的夹角。

这时，要先松开制动头上的螺母，移动主尺作粗调整，然后再转动扇形板背面的微动装置作细调整，直到两个测量面与被测表面密切贴合为止。

一、游标卡尺的使用说明利用游标原理对两测量面相对移动分隔的距离进行读数的测量器具。

游标卡尺（简称卡尺）。

游标卡尺可以测量产品的内、外尺寸（长度、宽度、厚度、内径和外径），孔距，高度和深度等。

游标卡尺根据其结构可分单面卡尺、双面卡尺、三用卡尺等。

（1）单面卡尺带有内外量爪，可以测量内侧尺寸和外侧尺寸（图1-1）。

（2）双面卡尺的上量爪为刀口形外量爪，下量爪为内外量爪，可测内外尺寸（图1-2）。

（3）三用卡尺的内量爪带刀口形 ，用于测量内尺寸；外量爪带平面和刀口形的测量面，用于测量外尺寸；尺身背面带有深度尺，用于测量深度和高度（图1-3）。

（4）标卡尺读数原理与读数方法为了掌握游标卡尺的正确使用方法，必须学会准确读数和正确操作。

游标卡尺的读数装置，是由尺身和游标两部分组成，当尺框上的活动测量爪与尺身上的固定测量爪贴合时，尺框上游标的“0”刻线（简称游标零线）与尺身的“0”刻线对齐，此时测量爪之间的距离为零。

测量时，需要尺框向右移动到某一位置，这时活动测量爪与固定测量爪之间的距离，就是被测尺寸，见图1-4。

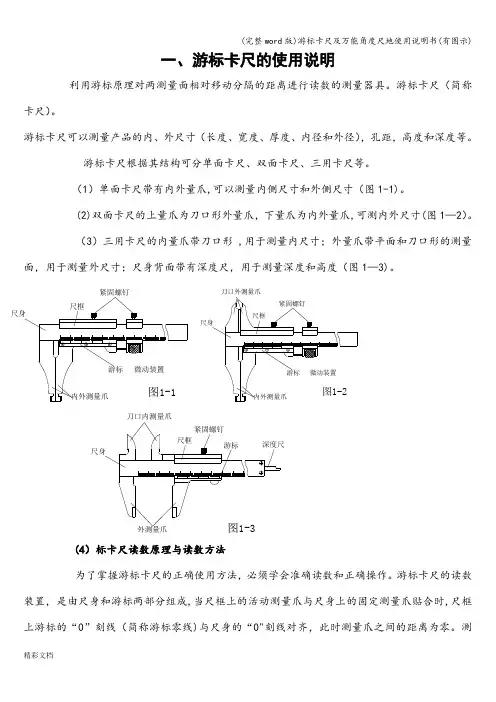

假如游标零线与尺身上表示30mm 的刻线正好对齐，则说明被测尺寸是30mm ；如果游标零线在尺身上指示的尺数值比30mm 大一点，应该怎样读数呢？这时，被测尺寸的整数部分（为30mm ），如上所述可从游标零线左边的尺身刻线上读出来刀口内测量爪尺身尺框紧固螺钉游标深度尺外测量爪图1-3紧固螺钉尺框游标刀口外测量爪尺身内外测量爪图1-2微动装置紧固螺钉尺框游标尺身内外测量爪图1-1微动装置（图中箭头所指刻线），而比1mm小的小数部分则是借助游标读出来的（图中●所指刻线，为0.7mm），二者之和被测尺寸是30.7mm，这是游标测量器具的共同特点。

由此可见，游标卡尺的读数，关键在于小数部分的读数。

图1-4：游标卡尺测量尺寸游标的小数部分读数方法是首先看游标的哪一条线与尺身刻线对齐；然后把游标这条线的顺序数乘以游标读数值，就得出游标的读数，即游标的读数=游标读数值X游标对齐刻线的顺序数游标卡尺读数时可分三步：A、先读整数——看游标零线的左边，尺身上最靠近的一条刻线的数值，读出被测尺寸的整数部分；B、再读小数——看游标零线的右边，数出游标第几条刻线与尺身的数值刻线对齐，读出被测尺寸的小数部分（即游标读数值乘其对齐刻线的顺序数）；C、得出被测尺寸——把上面两次读数的整数部分和小数部分相加，就是卡尺的所测尺寸。

一、游标卡尺的使用说明利用游标原理对两测量面相对移动分隔的距离进行读数的测量器具。

游标卡尺（简称卡尺）。

游标卡尺可以测量产品的内、外尺寸（长度、宽度、厚度、内径和外径），孔距，高度和深度等。

游标卡尺根据其结构可分单面卡尺、双面卡尺、三用卡尺等。

（1）单面卡尺带有内外量爪，可以测量内侧尺寸和外侧尺寸（图1-1）。

（2）双面卡尺的上量爪为刀口形外量爪，下量爪为内外量爪，可测内外尺寸（图1-2）。

（3）三用卡尺的内量爪带刀口形 ，用于测量内尺寸；外量爪带平面和刀口形的测量面，用于测量外尺寸；尺身背面带有深度尺，用于测量深度和高度（图1-3）。

（4）标卡尺读数原理与读数方法为了掌握游标卡尺的正确使用方法，必须学会准确读数和正确操作。

游标卡尺的读数装置，是由尺身和游标两部分组成，当尺框上的活动测量爪与尺身上的固定测量爪贴合时，尺框上游标的“0”刻线（简称游标零线）与尺身的“0”刻线对齐，此时测量爪之间的距离为零。

测量时，需要尺框向右移动到某一位置，这时活动测量爪与固定测量爪之间的距离，就是被测尺寸，见图1-4。

假如游标零线与尺身上表示30mm 的刻线正好对齐，则说明被测尺寸是30mm ；如果游标零线在尺身上指示的尺数值比30mm 大一点，应该怎样读数呢？这时，被测尺寸的整数部分（为30mm ），如上所述可从游标零线左边的尺身刻线上读出来刀口内测量爪尺身尺框紧固螺钉游标深度尺外测量爪图1-3紧固螺钉尺框游标刀口外测量爪尺身内外测量爪图1-2微动装置紧固螺钉尺框游标尺身内外测量爪图1-1微动装置（图中箭头所指刻线），而比1mm小的小数部分则是借助游标读出来的（图中●所指刻线，为0.7mm），二者之和被测尺寸是30.7mm，这是游标测量器具的共同特点。

由此可见，游标卡尺的读数，关键在于小数部分的读数。

图1-4：游标卡尺测量尺寸游标的小数部分读数方法是首先看游标的哪一条线与尺身刻线对齐；然后把游标这条线的顺序数乘以游标读数值，就得出游标的读数，即游标的读数=游标读数值X游标对齐刻线的顺序数游标卡尺读数时可分三步：A、先读整数——看游标零线的左边，尺身上最靠近的一条刻线的数值，读出被测尺寸的整数部分；B、再读小数——看游标零线的右边，数出游标第几条刻线与尺身的数值刻线对齐，读出被测尺寸的小数部分（即游标读数值乘其对齐刻线的顺序数）；C、得出被测尺寸——把上面两次读数的整数部分和小数部分相加，就是卡尺的所测尺寸。

一、游标卡尺的使用说明利用游标原理对两测量面相对移动分隔的距离进行读数的测量器具。

游标卡尺（简称卡尺）。

游标卡尺可以测量产品的内、外尺寸（长度、宽度、厚度、内径和外径），孔距，高度和深度等。

游标卡尺根据其结构可分单面卡尺、双面卡尺、三用卡尺等。

（1）单面卡尺带有内外量爪，可以测量内侧尺寸和外侧尺寸（图1-1）。

（2）双面卡尺的上量爪为刀口形外量爪，下量爪为内外量爪，可测内外尺寸（图1-2）。

（3）三用卡尺的内量爪带刀口形 ，用于测量内尺寸；外量爪带平面和刀口形的测量面，用于测量外尺寸；尺身背面带有深度尺，用于测量深度和高度（图1-3）。

（4）标卡尺读数原理与读数方法为了掌握游标卡尺的正确使用方法，必须学会准确读数和正确操作。

游标卡尺的读数装置，是由尺身和游标两部分组成，当尺框上的活动测量爪与尺身上的固定测量爪贴合时，尺框上游标的“0”刻线（简称游标零线）与尺身的“0”刻线对齐，此时测量爪之间的距离为零。

测量时，需要尺框向右移动到某一位置，这时活动测量爪与固定测量爪之间的距离，就是被测尺寸，见图1-4。

假如游标零线与尺身上表示30mm 的刻线正好对齐，则说明被测尺寸是30mm ；如果游标零线在尺身上指示的尺数值比30mm 大一点，应该怎样读数呢？这时，被测尺寸的整数部分（为30mm ），如上所述可从游标零线左边的尺身刻线上读出来刀口内测量爪尺身尺框紧固螺钉游标深度尺外测量爪图1-3紧固螺钉尺框游标刀口外测量爪尺身内外测量爪图1-2微动装置紧固螺钉尺框游标尺身内外测量爪图1-1微动装置（图中箭头所指刻线），而比1mm小的小数部分则是借助游标读出来的（图中●所指刻线，为0.7mm），二者之和被测尺寸是30.7mm，这是游标测量器具的共同特点。

由此可见，游标卡尺的读数，关键在于小数部分的读数。

图1-4：游标卡尺测量尺寸游标的小数部分读数方法是首先看游标的哪一条线与尺身刻线对齐；然后把游标这条线的顺序数乘以游标读数值，就得出游标的读数，即游标的读数=游标读数值X游标对齐刻线的顺序数游标卡尺读数时可分三步：A、先读整数——看游标零线的左边，尺身上最靠近的一条刻线的数值，读出被测尺寸的整数部分；B、再读小数——看游标零线的右边，数出游标第几条刻线与尺身的数值刻线对齐，读出被测尺寸的小数部分（即游标读数值乘其对齐刻线的顺序数）；C、得出被测尺寸——把上面两次读数的整数部分和小数部分相加，就是卡尺的所测尺寸。

万能角度尺的使用方法及读数万能角度尺是一种普遍用于测量角度的工具，可以用于测量各种表面和形状的角度，方便快捷，使用灵活。

本文将介绍万能角度尺的使用方法和读数，以帮助大家更好地使用这一工具。

一、如何使用万能角度尺？1、准备工作在使用万能角度尺之前，需要先了解它的结构和组成部分。

万能角度尺通常由两个可移动的臂和一个固定的底座组成，臂上通常有一些刻度，用于测量各种角度。

在进行测量之前，需要调整好角度尺的臂，以使其与要测量的角度相匹配。

2、测量角度在进行测量时，需要将角度尺放置在要测量的表面上，并通过移动臂来调节角度，直到其与要测量的角度相等。

在调节时，应注意尽可能使臂的端点和表面接触，以获得准确的测量结果。

完成调整后，可以通过角度尺上的刻度来读取测量结果。

3、清洁保养万能角度尺在使用后应及时清洗和保养，以防止其受到损坏。

在清洁时，应注意不要使用过于激烈的化学剂和清洁剂，以免造成不必要的损伤。

同时，在角度尺的使用过程中，应注意保持其平稳和稳定，以获得最准确的测量结果。

二、如何读取万能角度尺的测量结果？1、读取数字式角度尺的测量结果数字式角度尺是一种内置显示器的角度尺，通过在显示器上显示数字来表示测量结果。

这种角度尺通常有一个“on/off”按钮和一个“mode”按钮，用于控制其开关和功能模式。

在进行测量时，可以通过调节臂的位置来获得测量结果，然后通过读取显示器上的数字来确定角度。

2、读取传统角度尺的测量结果传统的万能角度尺通常具有一些刻度，用于测量角度，并通过这些刻度来读取测量结果。

在进行测量时，需要将角度尺放置在要测量的表面上，并通过臂的移动来调整角度，以尽可能贴近要测量的角度。

完成调整后，可以通过角度尺上的刻度来读取测量结果。

这通常需要一定的技巧和经验，以确保读取到准确的角度。

总结万能角度尺是一种方便快捷的测量工具，可以用于各种角度的测量。

使用角度尺之前，需要了解其结构和组成部分，并进行正确的调整和操作。

万能角度尺的使用方法万能角度尺是一种用于测量和刻画物体角度的工具，通常由可调节的直角和一个移动的刻度尺组成。

它可以测量和绘制不同角度的直线，以及辅助进行复杂的几何计算和设计。

万能角度尺的使用方法可以分为以下几个步骤：1. 准备万能角度尺：在使用前，确保万能角度尺的各个部件都处于正常工作状态。

检查直角是否正好垂直，并确保刻度尺能够自由移动。

2. 检视测量角度的物体：在使用万能角度尺前，首先要清楚需要测量的物体或图形的特点和属性。

了解到底需要测量哪些角度和角的大小，可以更好地使用万能角度尺进行测量。

3. 放置万能角度尺：将万能角度尺放置在需要测量角度的物体上。

确保直角被放置在物体的边缘或平面上，直角的一条边和物体边缘对齐。

4. 调整刻度尺：根据需要测量的角度大小调整刻度尺。

通过将刻度尺移动到适当的刻度位置，使得刻度尺上的零刻度对齐直角的一条边。

5. 读取角度：通过刻度尺上的刻度，读取物体的角度大小。

通常万能角度尺的刻度尺上标有角度的度数和弧度数。

根据需要选择相应的度数或弧度数进行读取。

6. 记录测量结果：将测量到的角度大小记录下来，以备以后使用。

可以使用纸笔或计算器等工具进行记录。

除了测量角度之外，万能角度尺还可以用于绘制角度。

通过固定直角并调整刻度尺的位置，可以沿着物体绘制各种角度的直线。

这对于制图、设计和建筑等领域非常有用。

万能角度尺还可以辅助进行一些复杂的几何计算。

例如，可以使用万能角度尺和直尺来测量和计算三角形的边长、角度和面积等参数。

通过结合不同的角度和直线，还可以进行更复杂形状的测量和计算。

总结起来，万能角度尺是一种用于测量和刻画角度的工具，它可以帮助我们精确测量和绘制各种角度，以及进行复杂的几何计算。

在使用万能角度尺时，我们需要先准备好尺具，理清需要测量的物体特点，将角度尺放置在物体上，调整刻度尺，读取角度，并记录测量结果。

同时，还可以利用万能角度尺进行角度绘制和几何计算。

通过熟练掌握万能角度尺的使用方法，我们可以更好地进行角度测量和几何计算的工作。

一、游标卡尺的使用说明利用游标原理对两测量面相对移动分隔的距离进行读数的测量器具。

游标卡尺（简称卡尺）。

游标卡尺可以测量产品的内、外尺寸（长度、宽度、厚度、内径和外径），孔距，高度和深度等。

游标卡尺根据其结构可分单面卡尺、双面卡尺、三用卡尺等。

（1）单面卡尺带有内外量爪,可以测量内侧尺寸和外侧尺寸（图1-1)。

(2)双面卡尺的上量爪为刀口形外量爪，下量爪为内外量爪,可测内外尺寸(图1—2）。

（3）三用卡尺的内量爪带刀口形 ,用于测量内尺寸；外量爪带平面和刀口形的测量面，用于测量外尺寸；尺身背面带有深度尺，用于测量深度和高度（图1—3)。

(4）标卡尺读数原理与读数方法为了掌握游标卡尺的正确使用方法，必须学会准确读数和正确操作。

游标卡尺的读数装置，是由尺身和游标两部分组成,当尺框上的活动测量爪与尺身上的固定测量爪贴合时,尺框上游标的“0”刻线（简称游标零线)与尺身的“0"刻线对齐，此时测量爪之间的距离为零。

测量时,需要尺框向右移动到某一位置，这时活动测量爪与固定测量爪之间的距离,就是被测尺寸，见图1-4。

假如游标零线与尺身上表示30mm的刻线正好对齐，则说明被测尺寸是30mm;如果游标零线在尺身上指示的尺数值比30mm大一点，应该怎样读数呢?这时，被测尺寸的整数部分（为30mm），如上所述可从游标零线左边的尺身刻线上读出来(图中箭头所指刻线），而比1mm小的小数部分则是借助游标读出来的（图中●所指刻线，为0。

7mm），二者之和被测尺寸是30.7mm,这图1—4：游标卡尺测量尺寸游标的小数部分读数方法是首先看游标的哪一条线与尺身刻线对齐；然后把游标这条线的顺序数乘以游标读数值，就得出游标的读数，即游标的读数=游标读数值X游标对齐刻线的顺序数游标卡尺读数时可分三步：A、先读整数——看游标零线的左边,尺身上最靠近的一条刻线的数值，读出被测尺寸的整数部分；B、再读小数--看游标零线的右边，数出游标第几条刻线与尺身的数值刻线对齐,读出被测尺寸的小数部分（即游标读数值乘其对齐刻线的顺序数）；C、得出被测尺寸-—把上面两次读数的整数部分和小数部分相加,就是卡尺的所测尺寸.（1）注意事项A、清洁量爪测量面。

万能角度尺科技名词定义中文名称: 万能角度尺英文名称: universal bevel protractor定义: 用游标读数，可测任意角度的量尺。

国家标准:GB/T6315-2008游标、带表和数显万能角度尺目录简介 ........................................................................................................................ 错误!未定义书签。

原理 ........................................................................................................................ 错误!未定义书签。

结构说明 ................................................................................................................ 错误!未定义书签。

万能角度尺的使用方法 ........................................................................................ 错误!未定义书签。

万能角度尺的读数方法 ........................................................................................ 错误!未定义书签。

简介万能角度尺又被称为角度规、游标角度尺和万能量角器，它是利用游标读数原理来直接测量工件角或进行划线的一种角度量具。

适用于机械加工中的内、外角度测量，可测0°-320°外角及40°-130°内角。

万能角度尺使用说明书万能角度尺是用来测量精密零件内外角度或进行角度划线的角度量具。

万能角度尺的读数机构，如图1所示。

是由刻有基本角度刻线的尺座1，和固定在扇形板6上的游标3组成。

扇形板可在尺座上回转移动（有制动器5），形成了和游标卡尺相似的游标读数机构。

万能角度尺的精度为2′。

万能角度尺的读数方法，和游标卡尺相同，先读出游标零线前的角度是几度，再从游标上读出角度“分”的数值，两者相加就是被测零件的角度数值。

在万能角度上，基尺4是固定在尺座上的，角尺2是用卡块7固定在扇形板上，可移动尺8是用卡块固定在角尺上。

若把角尺2拆下，也可把直尺8固定在扇形板上。

由于角尺2和直尺8可以移动和拆换，使万能角度尺可以测量0º～320º的任何角度，如图2所示。

由图2可见，角尺和直尺全装上时，可测量0º～50的外角度，仅装上直尺时，可测量50º～140º的角度，仅装上角尺时，可测量140º～230’的角度，把角尺和直尺全拆下时，可测量230º～320º的角度(即可测量40º～130º的内角度)。

万能量角尺的尺座上，基本角度的刻线只有0～90º,如果测量的零件角度大于90º，则在读数时，应加上一个基数（90º；180º；270º；）。

当零件角度为：>90º～180º，被测角度=90º+量角尺读数，>180º～270º，被测角度=180º+量角尺读数，>270º～320º被测角度=270º+量角尺读数。

用万能角度尺测量零件角度时，应使基尺与零件角度的母线方向一致，且零件应与量角尺的两个测量面的全长上接触良好，以免产生测量误差。

能角度尺使用说明书一、概述：测量范围为0—320°分度值为2′或5′的万能角度尺。

万能角度尺简称角度尺。

利用游标原理进行读数，是对工件进行内外角度测量的一种角度测量工具、它主要由基尺、主尺、直尺、角尺各工作面进行组合，可测量0—320°之间4个角度段内的任意度值。

二、结构简图及名称：（如图1）1、直尺2、基尺3、主尺4、卡块5、扇形尺6、制动头7、螺帽8、游标尺9、角尺三、使用方法：1、使用部应先将角度尺各组合件擦净。

2、使用过程中：1）当测量0—50°的角度时，把基尺按图2—1所示加以组合，将工件直接放入基尺与直尺两个工作面之间测量。

2）当测量50°—140°的角度时，把直尺连同直尺的卡块同时卸下，如图2—2所示，并紧固住卡块，将工件放置在角尺长工作面与基尺之间测量。

3）当测量140°—230°的角度时，把角度尺按2—3所示上移，移至长短边交点，位于基尺旋转中心为止，将工件放在基尺与角尺短边工作面之间测量。

4）当测量230°—320°时，把角尺连同卡块全部卸下，如图2—4所示，将工件放在扇形板与基尺工作面之间测量。

3、使用后将角度尺擦净，放入包装盒内贮存。

万能角度尺的使用方法1、结构Ⅰ型万能角度尺的结构Ⅱ型万能角度尺的结构2、万能角度尺的读数及使用方法测量时，根据产品被测部位的情况，先调整好角尺或直尺的位置，用卡块上的螺钉把它们紧固住，再来调整基尺测量面与其它有关测量面之间的夹角。

这时，要先松开制动头上的螺母，移动主尺作粗调整，然后再转动扇形板背面的微动装置作细调整，直到两个测量面与被测表面密切贴合为止。

然后拧紧制动器上的螺母，把角度尺取下来进行读数。

（1）测量0°-50°之间角度角尺和直尺全都装上，产品的被测部位放在基尺各直尺的测量面之间进行测量。

（2）测量50°-140°之间角度可把角尺卸掉，把直尺装上去，使它与扇形板连在一起。

万能角度尺的使用方法及读数一、准备工作：1.确保工作区域干净整洁，以便能够自由移动和测量。

2.检查角度尺的刻度尺，确保其没有损坏或磨损。

如果需要更换，务必更换为全新的刻度尺。

3.确保角度尺的臂以及其他零件都处于正常工作状态，并清洁它们以去除任何灰尘或污垢。

二、测量直线：1.将角度尺的臂放置在待测量的直线上，使其尽可能与直线对齐。

确保刻度尺上的零点位于直线的一端。

2.用手指轻轻地将角度尺的臂移动到你认为的合适位置，使其另一端刚好与直线对齐，形成一个角度。

3.使用锁定装置将角度尺的臂固定在你选择的位置上。

确保锁定装置牢固可靠，并且臂不会变动。

三、测量角度：1.将角度尺的一个臂放置在待测量的角度上，使其“零度”刻度线与角度的起始点对齐。

2.用手指轻轻地将角度尺的另一个臂移动到你认为的合适位置，使其另一端刚好与角度的另外一条边对齐。

3.使用锁定装置将角度尺的臂固定在你选择的位置上。

确保锁定装置牢固可靠，并且臂不会变动。

4.读取刻度尺上指示的角度数值。

一般情况下，刻度尺上的数值是从0度到180度或360度。

确保你读取到的数值是正确的。

5.如果需要更精确的角度，可以使用角度尺上的分度值进行读数。

分度值通常是以一度或半度为单位，可以根据需要选择不同的刻度进行测量。

四、注意事项：1.在进行测量之前，务必确保角度尺的刻度尺是干净的，并清除上面的灰尘或污垢，以确保准确读数。

2.在进行测量时，尽量避免手指或其他物体触碰角度尺的臂，以免造成测量偏差。

3.确保锁定装置正确锁定臂的位置，防止臂在测量过程中移动。

4.在读取角度时，要确保视线垂直于刻度尺，这样可以减少读数时的误差。

5.如果遇到复杂的角度测量，可以使用角度尺的辅助刻度或附加工具进行辅助测量，以提高精确度。

总结：万能角度尺是一种简单易用的测量工具，适用于直线和角度的测量。

通过正确的使用方法和准确的读数，可以获得精确的测量结果。

在使用角度尺进行测量时，应遵循正确的操作步骤，并注意各种细节和注意事项，以确保测量的准确性。

万能角度尺使用说明(推荐完整)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（万能角度尺使用说明(推荐完整)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为万能角度尺使用说明(推荐完整)的全部内容。

万能角度尺使用说明(推荐完整)编辑整理：张嬗雒老师尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布到文库，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是我们任然希望万能角度尺使用说明(推荐完整) 这篇文档能够给您的工作和学习带来便利.同时我们也真诚的希望收到您的建议和反馈到下面的留言区,这将是我们进步的源泉，前进的动力。

本文可编辑可修改,如果觉得对您有帮助请下载收藏以便随时查阅，最后祝您生活愉快业绩进步,以下为 <万能角度尺使用说明(推荐完整）〉这篇文档的全部内容。

万能角度尺使用说明书万能角度尺是用来测量精密零件内外角度或进行角度划线的角度量具。

万能角度尺的读数机构，如图所示。

是由刻有基本角度刻线的主尺，和固定在扇形板上的游标组成.扇形板可在主尺上回转移动（有制动器），形成了和游标卡尺相似的游标读数机构.万能角度尺的精度为2′Ⅰ型万能角度尺的结构Ⅱ型万能角度尺的结构万能角度尺的读数及使用方法测量时，根据产品被测部位的情况，先调整好角尺或直尺的位置，用卡块上的螺钉把它们紧固住，再来调整基尺测量面与其它有关测量面之间的夹角。

这时，要先松开制动头上的螺母，移动主尺作粗调整，然后再转动扇形板背面的微动装置作细调整，直到两个测量面与被测表面密切贴合为止。

然后拧紧制动器上的螺母,把角度尺取下来进行读数.（1）测量0°-50°之间角度角尺和直尺全都装上，产品的被测部位放在基尺各直尺的测量面之间进行测量。
