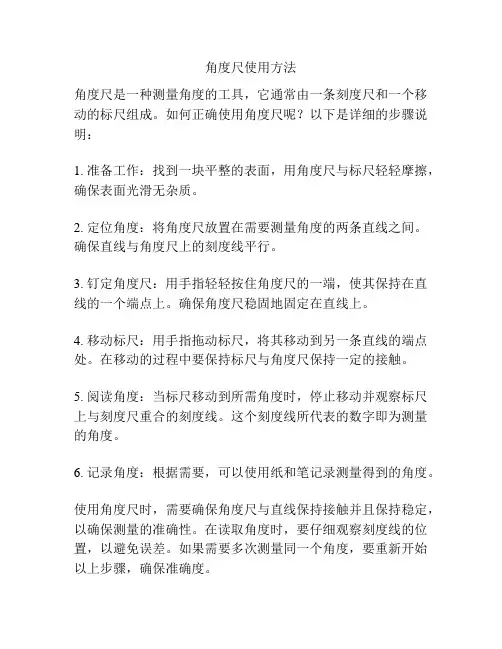

角度尺使用方法

万能角度尺的使用方法
"万能角度尺"（Universal Bevel Protractor）是一种测量角度的工具，通常由一个可旋转的尺规和一个固定的半圆形的标度组成。

这种工具可以用于测量、绘制和传递各种角度。

下面是使用万能角度尺的一般步骤：
1.了解角度尺的基本部分：
•固定尺规：通常是一条直尺，用于在工件上绘制直线。

•可旋转尺规：与固定尺规相连，可以自由旋转，用于测量和绘制角度。

•半圆形标度：固定在可旋转尺规上，以度数划分，用于读取和设置角度。

2.调整尺规位置：
•将固定尺规放在工件上，使其与参考直线对齐。

•通过旋转可旋转尺规，调整它的位置，使其沿着所需的角度对齐。

3.读取角度：
•使用半圆形标度上的刻度，读取可旋转尺规相对于固定尺规的旋转角度。

4.锁定角度：
•一些万能角度尺具有锁定机制，可以锁定可旋转尺规在特定位置，以便于传递测量值。

5.绘制角度：
•使用固定尺规和可旋转尺规，可以在工件上绘制所需角度
的线条。

6.注意刻度：
•注意半圆形标度上的刻度单位，通常是度数。

一些万能角度尺还可能具有分钟和秒的刻度。

请注意，不同品牌和型号的万能角度尺可能略有不同，因此最好在使用前阅读相关的使用说明书。

正确使用和保养工具是确保精确测量的关键。

万能角度尺的使用方法1.角度测量：-将万能角度尺放置在需要测量的角度上，将起始端与角度的一个边对齐。

-查看万能角度尺上的刻度，这些刻度表示起始边与平辅线之间的角度。

-读取准确的角度数值。

2.绘制角度：-将万能角度尺的起始边与所需角度的边对齐。

-在另一端使用铅笔或螺丝刀进行标记，以便后续绘制直线。

3.刻度转换：-万能角度尺上的刻度通常包括度数和弧度。

-在度数和弧度之间进行转换，使用万能角度尺较为简便。

-确定需要转换的度数或弧度，将万能角度尺放置在角度上，读取相应的刻度值。

4.复杂形状测量：-万能角度尺的关节点非常灵活，可以通过调整角度来适应复杂的形状。

-通过将万能角度尺的关节点调整到所需的角度上，可以测量并绘制不规则形状。

5.模具与工艺设计：-在模具设计和工艺设计中，使用万能角度尺可以准确测量和确定各种角度。

-通过将万能角度尺放置在需要测量的角度上，可以确定模具的角度和形状。

6.工程测量：-在建筑和其他工程领域，万能角度尺可以用于测量和布置各种角度。

-通过将万能角度尺与技术绘图工具结合使用，可以在工程项目中准确测量和布置角度。

7.家居装饰和木工工艺：-在家居装饰和木工工艺中，万能角度尺可以用于测量和确定各种角度。

-使用万能角度尺可以确保所制作的家具和木质产品符合设计要求。

总结：万能角度尺可以应用于各种领域和任务中，用于测量和绘制角度，进行刻度转换，测量复杂形状，进行模具与工艺设计，工程测量以及家居装饰和木工工艺。

使用万能角度尺需要注意对齐起始边和准确读取刻度，以确保准确测量和绘制所需的角度。

万能角度尺的正确使用方法
1.了解角度尺的组成：
2.选择合适的角度尺：
角度尺通常有不同的尺寸和形状，根据具体需要选择合适的角度尺。

一般来说，较大尺寸的角度尺适用于较大的尺寸测量和绘制，较小尺寸的角度尺适用于较小的尺寸测量和绘制。

3.测量角度：
a.将角度尺的两个臂分别放置在需要测量的角度的两边。

b.调整关节，使得两个臂的一条边与需要测量的边对齐。

c.读取刻度，得到所需的角度。

一些角度尺上刻度是正向的（顺时针方向），而另一些是逆向的（逆时针方向），根据具体情况读取正确的刻度。

4.绘制角度：
a.使用一个直尺或者精确的边作为基准线，将角度尺的一条边放在基准线上，臂的另一条边指向将要绘制的角度。

b.将角度尺保持在这个位置，使用一支铅笔或者细线在尺上的另一条边上标出角度。

c.绘制出的角度可以用直尺连接基准线和标注点，形成一个清晰的角度线。

5.其他使用技巧：
a.角度尺通常有一侧标有度数刻度，另外一侧可能标有弧度或者百分比刻度，根据具体需要选择合适的刻度。

b.一些角度尺可以锁定臂的位置，以便在绘制时保持角度的稳定。

c.角度尺还可以用于测量或绘制复杂的角度，例如锐角、钝角、反向角等等。

总结：。

万能角度尺是根据游标卡尺原理设计而成的，是测量工件内外角的量具，在机械工程中应用广发，相信很多刚入门的设计师还不知道怎么使用角度尺，今天就讲讲万能角度尺的用法。

一、万能角度尺的种类二、0-320°万能角度尺的组成结构0-320°万能角度尺主要有以下部分组成：直角尺、直尺、主尺、游标、基尺、扇形板、制动头、卡块。

三、0-50°测量方法将直角尺、直尺所有部件全部安装上，被测物放在基尺和直尺的夹角之间进行测量。

四、50-140°测量方法将直角尺卸掉，把直尺安装上，使直尺与扇形板连在一起，被测物放在基尺和直尺的夹角之间进行测量。

五、140-230°测量方法把直尺和卡块卸掉，只把直角尺安装上，同时将直角尺推上去，使直角尺外直角与基尺尖头对齐，被测物放在基尺和直角尺的夹角之间进行测量。

六、230-320°测量方法把直角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺），被测物放在基尺和扇形板的夹角之间进行测量。

七、读数方法根据测量的角度范围，整度数由游标0刻度线在主尺上从左至右所达到的最大整数格读得，不足的部分由游标刻度上和主尺上完全对齐的刻度读得。

扩展资料：万能角度尺定义：万能角度尺又被称为角度规、游标角度尺和万能量角器，是利用游标读数原理来直接测量工件角或进行划线的一种角度量具。

万能角度尺适用于机械加工中的内、外角度测量，可测0°-320°外角及40°-130°内角。

万能角度尺的读数机构是根据游标原理制成的。

主尺刻线每格为1°。

游标的刻线是取主尺的29°等分为30格，因此游标刻线角格为29°/30，即主尺与游标一格的差值为2'，也就是说万能角度尺读数准确度为2'。

除此之外还有5'和10'两种精度。

其读数方法与游标卡尺完全相同。

保养及保管：使用前，先将万能角度尺擦拭干净，再检查各部件的相互作用是否移动平稳可靠、止动后的读数是否不动，然后对零位；测量时，放松制动器上的螺帽，移动主尺座作粗调整，再转动游标背面的手把作精细调整，直到使角度尺的两测量面与被测工件的工作面密切接触为止。

万能角度尺的使用方法及读数一、准备工作：1.确保工作区域干净整洁，以便能够自由移动和测量。

2.检查角度尺的刻度尺，确保其没有损坏或磨损。

如果需要更换，务必更换为全新的刻度尺。

3.确保角度尺的臂以及其他零件都处于正常工作状态，并清洁它们以去除任何灰尘或污垢。

二、测量直线：1.将角度尺的臂放置在待测量的直线上，使其尽可能与直线对齐。

确保刻度尺上的零点位于直线的一端。

2.用手指轻轻地将角度尺的臂移动到你认为的合适位置，使其另一端刚好与直线对齐，形成一个角度。

3.使用锁定装置将角度尺的臂固定在你选择的位置上。

确保锁定装置牢固可靠，并且臂不会变动。

三、测量角度：1.将角度尺的一个臂放置在待测量的角度上，使其“零度”刻度线与角度的起始点对齐。

2.用手指轻轻地将角度尺的另一个臂移动到你认为的合适位置，使其另一端刚好与角度的另外一条边对齐。

3.使用锁定装置将角度尺的臂固定在你选择的位置上。

确保锁定装置牢固可靠，并且臂不会变动。

4.读取刻度尺上指示的角度数值。

一般情况下，刻度尺上的数值是从0度到180度或360度。

确保你读取到的数值是正确的。

5.如果需要更精确的角度，可以使用角度尺上的分度值进行读数。

分度值通常是以一度或半度为单位，可以根据需要选择不同的刻度进行测量。

四、注意事项：1.在进行测量之前，务必确保角度尺的刻度尺是干净的，并清除上面的灰尘或污垢，以确保准确读数。

2.在进行测量时，尽量避免手指或其他物体触碰角度尺的臂，以免造成测量偏差。

3.确保锁定装置正确锁定臂的位置，防止臂在测量过程中移动。

4.在读取角度时，要确保视线垂直于刻度尺，这样可以减少读数时的误差。

5.如果遇到复杂的角度测量，可以使用角度尺的辅助刻度或附加工具进行辅助测量，以提高精确度。

总结：万能角度尺是一种简单易用的测量工具，适用于直线和角度的测量。

通过正确的使用方法和准确的读数，可以获得精确的测量结果。

在使用角度尺进行测量时，应遵循正确的操作步骤，并注意各种细节和注意事项，以确保测量的准确性。

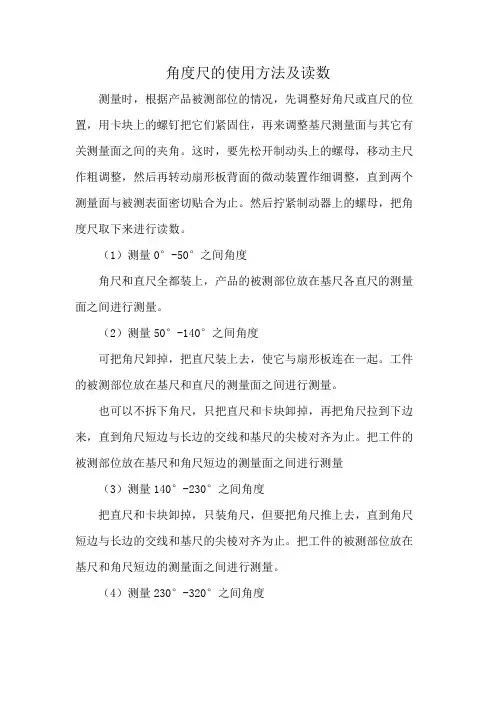

角度尺的使用方法及读数
测量时，根据产品被测部位的情况，先调整好角尺或直尺的位置，用卡块上的螺钉把它们紧固住，再来调整基尺测量面与其它有关测量面之间的夹角。

这时，要先松开制动头上的螺母，移动主尺作粗调整，然后再转动扇形板背面的微动装置作细调整，直到两个测量面与被测表面密切贴合为止。

然后拧紧制动器上的螺母，把角度尺取下来进行读数。

（1）测量0°-50°之间角度
角尺和直尺全都装上，产品的被测部位放在基尺各直尺的测量面之间进行测量。

（2）测量50°-140°之间角度
可把角尺卸掉，把直尺装上去，使它与扇形板连在一起。

工件的被测部位放在基尺和直尺的测量面之间进行测量。

也可以不拆下角尺，只把直尺和卡块卸掉，再把角尺拉到下边来，直到角尺短边与长边的交线和基尺的尖棱对齐为止。

把工件的被测部位放在基尺和角尺短边的测量面之间进行测量
（3）测量140°-230°之间角度
把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交线和基尺的尖棱对齐为止。

把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。

（4）测量230°-320°之间角度
把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。

把产品的被测部位放在基尺和扇形板测量面之间进行测量。

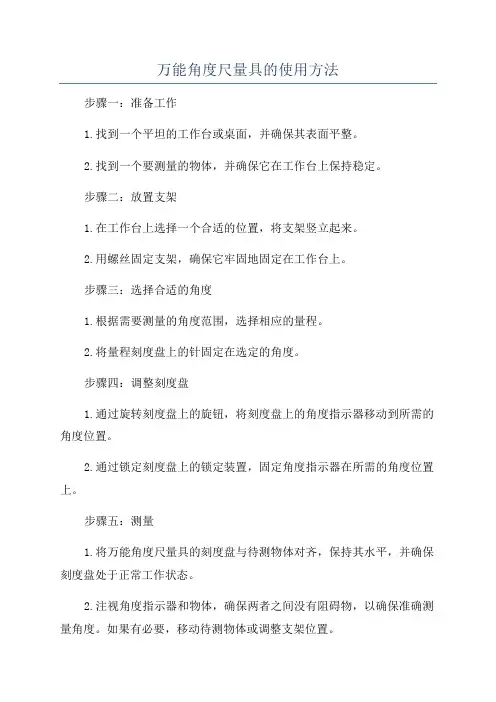

万能角度尺量具的使用方法步骤一：准备工作1.找到一个平坦的工作台或桌面，并确保其表面平整。

2.找到一个要测量的物体，并确保它在工作台上保持稳定。

步骤二：放置支架1.在工作台上选择一个合适的位置，将支架竖立起来。

2.用螺丝固定支架，确保它牢固地固定在工作台上。

步骤三：选择合适的角度1.根据需要测量的角度范围，选择相应的量程。

2.将量程刻度盘上的针固定在选定的角度。

步骤四：调整刻度盘1.通过旋转刻度盘上的旋钮，将刻度盘上的角度指示器移动到所需的角度位置。

2.通过锁定刻度盘上的锁定装置，固定角度指示器在所需的角度位置上。

步骤五：测量1.将万能角度尺量具的刻度盘与待测物体对齐，保持其水平，并确保刻度盘处于正常工作状态。

2.注视角度指示器和物体，确保两者之间没有阻碍物，以确保准确测量角度。

如果有必要，移动待测物体或调整支架位置。

3.记录角度读数，或在需要角度相关的制图、绘图或其它应用中将角度指示器的读数转化为相应的数据或图形。

步骤六：收拾清理1.使用完毕后，将刻度盘上的角度指示器调零。

2.拆卸角度尺量具，将其放置到指定位置。

在使用万能角度尺量具时，还应注意以下几点：1.角度尺量具的表面应保持清洁，并定期检查仪表是否有损坏，如有发现应及时修理或更换。

2.在使用角度尺量具时，应避免扭曲和承重操作，以免影响测量精度。

3.使用角度尺量具时，应严格按照使用说明进行，不要随意更改或调整仪器的工作状态。

4.避免将角度尺量具暴露在高温、潮湿或腐蚀物质下，以免损坏仪器。

5.完成测量后，应将角度尺量具放置在干燥的地方，并避免与其他硬物或尖锐物体相撞。

以上就是万能角度尺量具的使用方法。

通过正确使用该工具，您可以准确测量和绘制物体的角度，帮助完成与角度相关的工作任务。

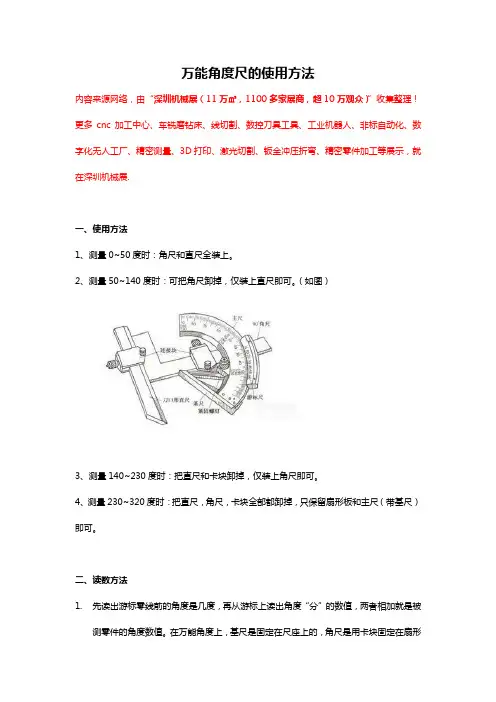

万能角度尺的使用方法
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
一、使用方法
1、测量0~50度时：角尺和直尺全装上。

2、测量50~140度时：可把角尺卸掉，仅装上直尺即可。

（如图）
3、测量140~230度时：把直尺和卡块卸掉，仅装上角尺即可。

4、测量230~320度时：把直尺，角尺，卡块全部都卸掉，只保留扇形板和主尺（带基尺）即可。

二、读数方法
1.先读出游标零线前的角度是几度，再从游标上读出角度“分”的数值，两者相加就是被
测零件的角度数值。

在万能角度上，基尺是固定在尺座上的，角尺是用卡块固定在扇形
板上，可移动尺是用卡块固定在角尺上。

若把角尺拆下，也可把直尺固定在扇形板上。

2.万能量角尺的尺座上，基本角度的刻线只有0～90度。

3.当测量的零件角度大于90度时：在读数时，应加上一个基数；
当零件角度大于90度小于等于180度时：被测角度=90+量角尺读数；
当零件角度大于180度，小于等于270度时：被测角度=180+量角尺读数；
当零件角度大于270度，小于等于320度时：被测角度=270+量角尺读数。

内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。

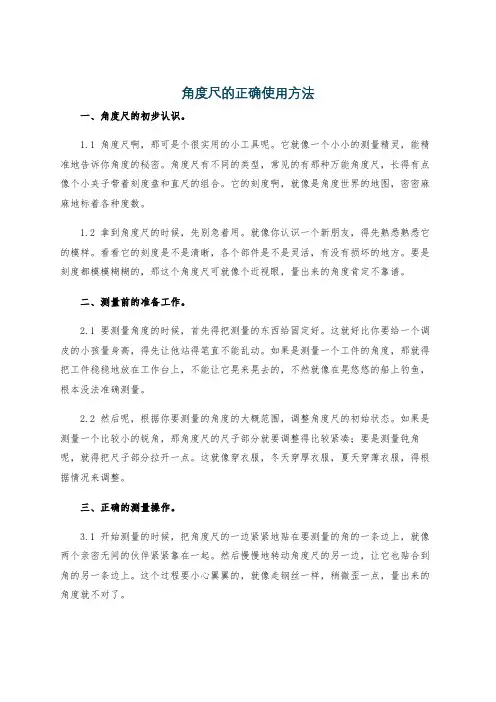

角度尺的正确使用方法一、角度尺的初步认识。

1.1 角度尺啊，那可是个很实用的小工具呢。

它就像一个小小的测量精灵，能精准地告诉你角度的秘密。

角度尺有不同的类型，常见的有那种万能角度尺，长得有点像个小夹子带着刻度盘和直尺的组合。

它的刻度啊，就像是角度世界的地图，密密麻麻地标着各种度数。

1.2 拿到角度尺的时候，先别急着用。

就像你认识一个新朋友，得先熟悉熟悉它的模样。

看看它的刻度是不是清晰，各个部件是不是灵活，有没有损坏的地方。

要是刻度都模模糊糊的，那这个角度尺可就像个近视眼，量出来的角度肯定不靠谱。

二、测量前的准备工作。

2.1 要测量角度的时候，首先得把测量的东西给固定好。

这就好比你要给一个调皮的小孩量身高，得先让他站得笔直不能乱动。

如果是测量一个工件的角度，那就得把工件稳稳地放在工作台上，不能让它晃来晃去的，不然就像在晃悠悠的船上钓鱼，根本没法准确测量。

2.2 然后呢，根据你要测量的角度的大概范围，调整角度尺的初始状态。

如果是测量一个比较小的锐角，那角度尺的尺子部分就要调整得比较紧凑；要是测量钝角呢，就得把尺子部分拉开一点。

这就像穿衣服，冬天穿厚衣服，夏天穿薄衣服，得根据情况来调整。

三、正确的测量操作。

3.1 开始测量的时候，把角度尺的一边紧紧地贴在要测量的角的一条边上，就像两个亲密无间的伙伴紧紧靠在一起。

然后慢慢地转动角度尺的另一边，让它也贴合到角的另一条边上。

这个过程要小心翼翼的，就像走钢丝一样，稍微歪一点，量出来的角度就不对了。

3.2 在读取刻度的时候，眼睛可得瞪大了。

要确保视线是垂直于刻度盘的，不然就容易看错。

这时候可不能马马虎虎的，一丁点儿的误差都可能让整个测量结果变得“差之毫厘，谬以千里”。

如果是那种有游标刻度的角度尺，更要仔细看游标和主刻度的对齐情况，这可是精确测量的关键。

四、测量后的注意事项。

4.1 测量完了之后，可别就把角度尺随手一扔。

要像对待宝贝一样把它清理干净，把上面可能沾上的灰尘、油污之类的东西都擦掉。

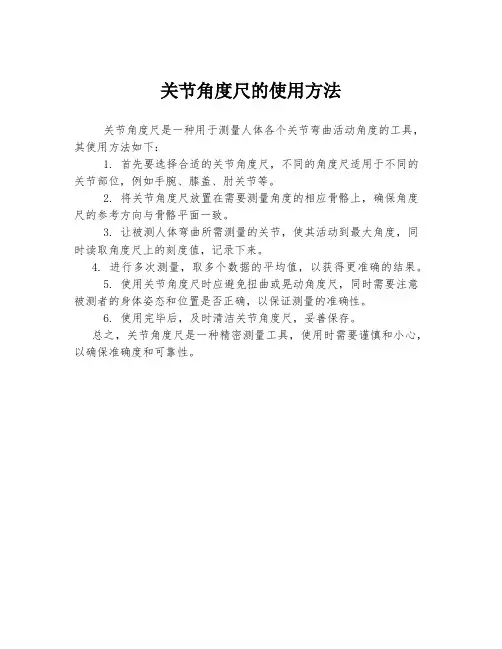

关节角度尺的使用方法
关节角度尺是一种用于测量人体各个关节弯曲活动角度的工具，其使用方法如下：
1. 首先要选择合适的关节角度尺，不同的角度尺适用于不同的关节部位，例如手腕、膝盖、肘关节等。

2. 将关节角度尺放置在需要测量角度的相应骨骼上，确保角度尺的参考方向与骨骼平面一致。

3. 让被测人体弯曲所需测量的关节，使其活动到最大角度，同时读取角度尺上的刻度值，记录下来。

4. 进行多次测量，取多个数据的平均值，以获得更准确的结果。

5. 使用关节角度尺时应避免扭曲或晃动角度尺，同时需要注意被测者的身体姿态和位置是否正确，以保证测量的准确性。

6. 使用完毕后，及时清洁关节角度尺，妥善保存。

总之，关节角度尺是一种精密测量工具，使用时需要谨慎和小心，以确保准确度和可靠性。
