汽车悬挂系统结构原图解

决定操控性能汽车悬挂系统结构解析料子足决定操控性能汽车悬挂系统结构解析悬挂对于汽车的操控性能有着决定性的作用，不同构造的悬挂有着不同的操控性能。

弹性元件又有钢板弹簧、空气弹簧、螺旋弹簧以及扭杆弹簧等形式，而现代轿车悬挂系统多采用螺旋弹簧和扭杆弹簧，个别高级轿车则使用空气弹簧。

多连杆悬挂，就是通过各种连杆配置把车轮与车身相连的一套悬挂机构，其连杆数比普通的悬挂要多一些，一般把连杆数为三或以上的悬挂称为多连杆悬挂。

强柱弱梁nickelchem强柱弱梁。

先科普一下，为什么希望框架结构的破坏遵循强柱弱梁的模式呢？如下图所示（红点表示塑性铰），左边为强柱弱梁模式（即梁铰机制），框架结构中的梁端首先屈服，形成塑性铰，耗散地震输入能量，保护框架柱。

因此在能力设计法中将梁铰机制（或者允许出现梁柱铰混合机制）作为框架结构的预期破坏模式，于是有了所谓的强柱弱梁的设计概念。

桥梁钢-混凝土组合结构设计原理Luqiaocn面向21世纪交通版高等学校试用教材:本书共三部分十一章,包括钢——混凝土组合梁结构、预弯组合梁结构和钢管混凝土结构。

主要讲解了三种组合结构的基本概念、设计原理和方法、结构特性和施工要点。

软硬有道汽车白车身安全部位详细解析shiwuji乘员舱一般由车身立柱、底板总成和车顶总成三部分组成。

这些立柱除了有支撑车身顶盖、保证车身车顶强度的共同作用外，立柱的刚度又很大程度上决定了车身的整体刚度，因此在整个车身结构中，立柱是关键件，它要有很高的刚度。

底板总成。

一个完整的底板总成由底板纵梁、车身横梁（因为汽车座椅一般装在该横梁上，也称为座椅横梁）、地板和门槛总成组成。

底板横梁也叫座椅横梁，其主要的作用也是两个：一是承载座椅以及乘员重量；半挂车详细分类gooney0低平板半挂车结构和装载低平板半挂车通常采用凹梁式（或者井型）车架，既车架前段为鹅颈（鹅颈前段的牵引销与牵引车上的牵引鞍座相连，鹅颈后端与半挂车架相连），中段为货台（车架最低部分），后端为轮架（含车轮）。

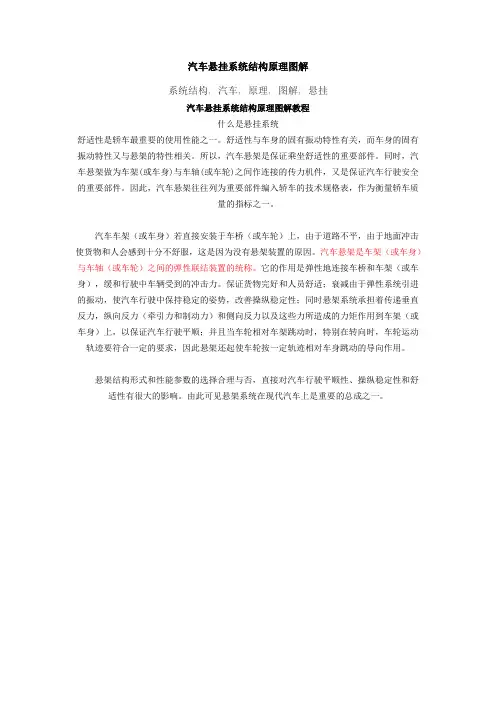

汽车悬挂系统结构原理图解系统结构, 汽车, 原理, 图解, 悬挂汽车悬挂系统结构原理图解教程什么是悬挂系统舒适性是轿车最重要的使用性能之一。

舒适性与车身的固有振动特性有关，而车身的固有振动特性又与悬架的特性相关。

所以，汽车悬架是保证乘坐舒适性的重要部件。

同时，汽车悬架做为车架(或车身)与车轴(或车轮)之间作连接的传力机件，又是保证汽车行驶安全的重要部件。

因此，汽车悬架往往列为重要部件编入轿车的技术规格表，作为衡量轿车质量的指标之一。

汽车车架（或车身）若直接安装于车桥（或车轮）上，由于道路不平，由于地面冲击使货物和人会感到十分不舒服，这是因为没有悬架装置的原因。

汽车悬架是车架（或车身）与车轴（或车轮）之间的弹性联结装置的统称。

它的作用是弹性地连接车桥和车架（或车身），缓和行驶中车辆受到的冲击力。

保证货物完好和人员舒适；衰减由于弹性系统引进的振动，使汽车行驶中保持稳定的姿势，改善操纵稳定性；同时悬架系统承担着传递垂直反力，纵向反力（牵引力和制动力）和侧向反力以及这些力所造成的力矩作用到车架（或车身）上，以保证汽车行驶平顺；并且当车轮相对车架跳动时，特别在转向时，车轮运动轨迹要符合一定的要求，因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。

悬架结构形式和性能参数的选择合理与否，直接对汽车行驶平顺性、操纵稳定性和舒适性有很大的影响。

由此可见悬架系统在现代汽车上是重要的总成之一。

一般悬架由弹性元件、导向机构、减振器和横向稳定杆组成。

弹性元件用来承受并传递垂直载荷，缓和由于路面不平引起的对车身的冲击。

弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧。

减振器用来衰减由于弹性系统引起的振，减振器的类型有筒式减振器，阻力可调式新式减振器，充气式减振器。

导向机构用来传递车轮与车身间的力和力矩，同时保持车轮按一定运动轨迹相对车身跳动，通常导向机构由控制摆臂式杆件组成。

种类有单杆式或多连杆式的。

图解汽车（10）汽车悬挂系统结构解析● 悬挂的作用汽车悬挂是连接车轮与车身的机构，对车身起支撑和减振的作用。

主要是传递作用在车轮和车架之间的力，并且缓冲由不平路面传给车架或车身的冲击力，衰减由此引起的震动，以保证汽车能平顺地行驶。

典型的悬挂系统结构主要包括弹性元件、导向机构以及减震器等部分。

弹性元件又有钢板弹簧、空气弹簧、螺旋弹簧以及扭杆弹簧等形式，而现代轿车悬挂系统多采用螺旋弹簧和扭杆弹簧，个别高级轿车则使用空气弹簧。

● 独立悬挂和非独立悬挂的区别汽车悬挂可以按多种形式来划分，总体上主要分为两大类，独立悬挂和非独立悬挂。

那怎么来区分独立悬挂和非独立悬挂呢？独立悬挂可以简单理解为，左右两个车轮间没有硬轴进行刚性连接，一侧车轮的悬挂部件全部都只与车身相连。

而非独立悬挂两个车轮间不是相互独立的，之间有硬轴进行刚性连接。

从结构上看，独立悬挂由于两个车轮间没有干涉，可以有更好的舒适性和操控性。

而非独立悬挂两个车轮间有硬性连接物，会发生相互干涉，但其结构简单，有更好的刚性和通过性。

● 麦弗逊式悬挂麦弗逊悬挂是最为常见的一种悬挂，主要有A型叉臂和减振机构组成。

叉臂与车轮相连，主要承受车轮下端的横向力和纵向力。

减振机构的上部与车身相连，下部与叉臂相连，承担减振和支持车身的任务，同时还要承受车轮上端的横向力。

麦弗逊的设计特点是结构简单，悬挂重量轻和占用空间小，响应速度和回弹速度就会越快，所以悬挂的减震能力也相对较强。

然而麦弗逊结构结构简单、质量轻，那么抗侧倾和制动点头能力弱，稳定性较差。

目前麦弗逊悬挂多用于家用轿车的前悬挂。

● 双叉臂式悬挂双叉臂式悬挂（双A臂、双横臂式悬挂），其结构可以理解为在麦弗逊式悬挂基础上多加一支叉臂。

车轮上部叉臂，与车身相连，车轮的横向力和纵向力都是由叉臂承受，而这时的减振机构只负责支撑车体和减振的任务。

由于车轮的横向力和纵向力都由两组叉臂来承受，双叉臂式悬挂的强度和耐冲击力比麦弗逊式悬挂要强很多，而且在车辆转弯时能很好的抑制侧倾和制动点头等问题。

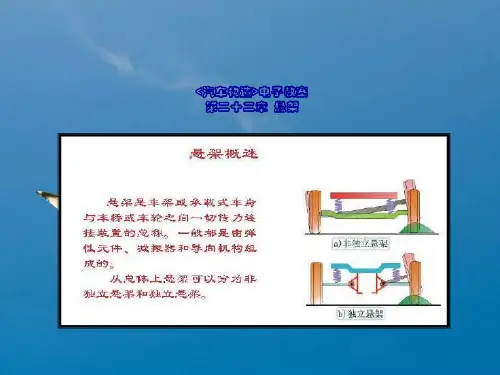

汽车各类悬架系统图解说明独立悬架与非独立悬架示意图13-4所示独立悬架如图4-57(a)所示，其两侧车轮安装于断开式车桥上，两侧车轮分别独立地与车架（或车身）弹性地连接，当一侧车轮受冲击，其运动不直接影响到另一侧车轮。

非独立悬架如图4-57(b)所示。

其两侧车轮安装于一整体式车桥上，当一侧车轮受冲击力时会直接影响到另一侧车轮上。

钢板弹簧13-5钢板弹簧可分为对称式钢板弹簧和非对称式钢板弹簧，对称式钢板弹簧其中心螺栓到两端卷耳中心的距离相等如图(a)，不等的则为非对称式钢板弹簧如图（b）。

钢板弹簧在载荷作用下变形，各片之间因相对滑动而产生摩擦，可促使车架的振动衰减，起到减振器的作用扭杆弹簧扭杆弹簧一般用铬钒合金弹簧钢制成。

一端固定在车架上，另一端上的摆臂2与车轮相连。

当车轮跳动时，摆臂绕扭杆轴线摆动，使扭杆产生扭转弹性变形，从而使车轮与车架的联接成为弹性联接。

扭杆的断面形式断面常为圆形，少数是矩形或管形空气弹簧空气弹簧主要用橡胶件作为密闭容器，它分为囊式和膜式两种（如图4-61所示），工作气压为0.5～1Mpa。

这种弹簧随着载荷的增加，容器内压缩空气压力升高，使其弹簧刚度也随之增加，载荷减少，弹簧刚度也随空气压力减少而下降，具有有理想的变刚度弹性特性。

油气弹簧简图油气弹簧以气体（化学性质不太活泼的气体－氮）作为弹性介质，用油液作为传力介质。

简单的油气弹簧（如图4-62(a)所示）不带油气隔膜。

目前，这种弹簧多用于重型汽车，在部分轿车上也有采用的1-活塞杆2-工作缸筒3-活塞4-伸张阀5-储油缸筒6-压缩阀7-补偿阀8-流通阀9-导向座-10-防尘罩11-油封双向作用筒式减振器示意图p314 -4-51横向稳定器的安装13-7copy.gif横向稳定杆由弹簧钢制成，呈扁平的U形，横向安装在汽车前端或后端（有的轿车在前后都装横向稳定器）。

弹性的稳定杆产生扭转内力矩会阻碍悬架弹簧的变形，减少了车身的横向倾斜和横向角振动。

汽车悬挂系统结构原理图解系统结构, 汽车, 原理, 图解, 悬挂汽车悬挂系统结构原理图解教程什么是悬挂系统舒适性是轿车最重要的使用性能之一。

舒适性与车身的固有振动特性有关，而车身的固有振动特性又与悬架的特性相关。

所以，汽车悬架是保证乘坐舒适性的重要部件。

同时，汽车悬架做为车架(或车身)与车轴(或车轮)之间作连接的传力机件，又是保证汽车行驶安全的重要部件。

因此，汽车悬架往往列为重要部件编入轿车的技术规格表，作为衡量轿车质量的指标之一。

汽车车架（或车身）若直接安装于车桥（或车轮）上，由于道路不平，由于地面冲击使货物和人会感到十分不舒服，这是因为没有悬架装置的原因。

汽车悬架是车架（或车身）与车轴（或车轮）之间的弹性联结装置的统称。

它的作用是弹性地连接车桥和车架（或车身），缓和行驶中车辆受到的冲击力。

保证货物完好和人员舒适；衰减由于弹性系统引进的振动，使汽车行驶中保持稳定的姿势，改善操纵稳定性；同时悬架系统承担着传递垂直反力，纵向反力（牵引力和制动力）和侧向反力以及这些力所造成的力矩作用到车架（或车身）上，以保证汽车行驶平顺；并且当车轮相对车架跳动时，特别在转向时，车轮运动轨迹要符合一定的要求，因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。

悬架结构形式和性能参数的选择合理与否，直接对汽车行驶平顺性、操纵稳定性和舒适性有很大的影响。

由此可见悬架系统在现代汽车上是重要的总成之一。

一般悬架由弹性元件、导向机构、减振器和横向稳定杆组成。

弹性元件用来承受并传递垂直载荷，缓和由于路面不平引起的对车身的冲击。

弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧。

减振器用来衰减由于弹性系统引起的振，减振器的类型有筒式减振器，阻力可调式新式减振器，充气式减振器。

导向机构用来传递车轮与车身间的力和力矩，同时保持车轮按一定运动轨迹相对车身跳动，通常导向机构由控制摆臂式杆件组成。

种类有单杆式或多连杆式的。

汽车各类悬架系统图解说明独立悬架与非独立悬架示意图13-4所示独立悬架如图4-57(a)所示，其两侧车轮安装于断开式车桥上，两侧车轮分别独立地与车架（或车身）弹性地连接，当一侧车轮受冲击，其运动不直接影响到另一侧车轮。

非独立悬架如图4-57(b)所示。

其两侧车轮安装于一整体式车桥上，当一侧车轮受冲击力时会直接影响到另一侧车轮上。

钢板弹簧13-5钢板弹簧可分为对称式钢板弹簧和非对称式钢板弹簧，对称式钢板弹簧其中心螺栓到两端卷耳中心的距离相等如图(a)，不等的则为非对称式钢板弹簧如图（b）。

钢板弹簧在载荷作用下变形，各片之间因相对滑动而产生摩擦，可促使车架的振动衰减，起到减振器的作用扭杆弹簧扭杆弹簧一般用铬钒合金弹簧钢制成。

一端固定在车架上，另一端上的摆臂2与车轮相连。

当车轮跳动时，摆臂绕扭杆轴线摆动，使扭杆产生扭转弹性变形，从而使车轮与车架的联接成为弹性联接。

扭杆的断面形式断面常为圆形，少数是矩形或管形空气弹簧空气弹簧主要用橡胶件作为密闭容器，它分为囊式和膜式两种（如图4-61所示），工作气压为0.5～1Mpa。

这种弹簧随着载荷的增加，容器内压缩空气压力升高，使其弹簧刚度也随之增加，载荷减少，弹簧刚度也随空气压力减少而下降，具有有理想的变刚度弹性特性。

油气弹簧简图油气弹簧以气体（化学性质不太活泼的气体－氮）作为弹性介质，用油液作为传力介质。

简单的油气弹簧（如图4-62(a)所示）不带油气隔膜。

目前，这种弹簧多用于重型汽车，在部分轿车上也有采用的1-活塞杆2-工作缸筒3-活塞4-伸张阀5-储油缸筒6-压缩阀7-补偿阀8-流通阀9-导向座-10-防尘罩11-油封双向作用筒式减振器示意图p314 -4-51横向稳定器的安装13-7copy.gif横向稳定杆由弹簧钢制成，呈扁平的U形，横向安装在汽车前端或后端（有的轿车在前后都装横向稳定器）。

弹性的稳定杆产生扭转内力矩会阻碍悬架弹簧的变形，减少了车身的横向倾斜和横向角振动。

全面解析5种常见悬挂在这个言必谈操控、论必说运动的年代里，几乎所有汽车品牌多在大力的宣传自己产品优秀的操控性能，从欧系的宝马、奥迪、萨伯到日系的讴歌、英菲尼迪等高端品牌无不在极力宣传自己良好的操控性和运动性，就连一向以舒适性能为取向的奔驰、凯迪拉克、雷克萨斯等高端品牌也在新近的设计中加入了更多的运动取向。

从以福克斯为代表的紧凑型轿车到以迈腾为代表的中级车到以宝马5系Li为代表的高档车无不标榜自己的运动性能。

那么他们是否如宣传所说这么优秀，此次汽车探索就为大家解读影响汽车运动性能的汽车底盘的核心——悬挂系统，并分析不同悬挂对汽车操控性及舒适性的影响。

『悬挂在汽车底盘安放位置的示意图』● 悬挂的概念和分类首先让我们来了解一下什么是悬挂：悬挂是汽车的车架与车桥或车轮之间的一切传力连接装置的总称，悬架的主要作用是传递作用在车轮和车身之间的一切力和力矩，比如支撑力、制动力和驱动力等，并且缓和由不平路面传给车身的冲击载荷、衰减由此引起的振动、保证乘员的舒适性、减小货物和车辆本身的动载荷。

典型的汽车悬挂结构由弹性元件、减震器以及导向机构等组成，这三部分分别起缓冲，减振和力的传递作用。

绝大多数悬挂多具有螺旋弹簧和减振器结构，但不同类型的悬挂的导向机构差异却很大，这也是悬挂性能差异的核心构件。

根据结构不同可分为非独立悬挂和独立悬挂两种。

『奥迪S4前后均采用了独立悬挂』非独立悬挂由于是用一根杆件直接刚性地连接在两侧车轮上，一侧车轮受到的冲击、振动必然要影响另一侧车轮，这样自然不会得到较好的操纵稳定性及舒适性，同时由于左右两侧车轮的互相影响，也容易影响车身的稳定性，在转向的时候较易发生侧翻。

独立悬挂底盘扎实感非常明显。

由于采用独立悬挂汽车的两侧车轮彼此独立地与车身相连，因此从使用过程来看，当一侧车轮受到冲击、振动后可通过弹性元件自身吸收冲击力，这种冲击力不会波及另一侧车轮，使得厂家可在车型的设计之初通过适当的调校使汽车在乘坐舒适性、稳定性、操纵稳定性三方面取得合理的配置。

For personal use only in study and research; not for commercialuse推荐史上最强帖：车辆悬挂系统详解（图文并茂）！【知识】独立悬挂示意图！！！看下你的车是什么样的！！！个人感觉这个帖子一目了然，特转来供大家一起学习参考。

前悬挂示意图悬挂系统现在基本上可分为两大类：1.独立悬挂：指前后左右四个车轮单独通过独立的悬挂装置与车体相连，也就意味着可以各自独立地上下跳动。

2.非独立悬挂：指左右两个车轮通过一支车轴连接，不能单独地上下跳动。

现在的汽车前悬挂使用都是独立悬挂，后悬挂一些低端车型使用的是非独立悬挂，中高档轿车使用的都是独立悬挂。

关于悬挂的组成以及基本原理由于比较复杂，在这里我们就不详细讲解了。

在这里我们主要为大家介绍现在常用的几种悬挂系统，以便让大家在选车的时候做到心里有数。

·麦弗逊式独立悬挂麦弗逊式悬挂由螺旋弹簧、减震器、三角形下摆臂组成，绝大部分车型还会加上横向稳定杆。

主要结构简单的来说就是螺旋弹簧套在减震器上组成，减震器可以避免螺旋弹簧受力时向前、后、左、右偏移的现象，限制弹簧只能作上下方向的振动，并可以用减震器的行程长短及松紧，来设定悬挂的软硬及性能。

麦弗逊式悬挂是当今世界用的最广泛的轿车前悬挂之一，大部分车型的前悬挂都是麦弗逊式悬架。

虽然麦弗逊式悬挂技术含量并不高，但他是一种经久耐用的独立悬架，具有很强的道路适应能力。

『典型的麦弗逊式前悬挂结构』· 双叉臂式独立悬挂双叉臂式悬挂，又叫做两连杆式悬挂，是又一种常见的独立悬挂。

它通过上下两个横臂与车身铰接，一般下横臂比上横臂长。

双横臂悬挂也是使用范围很广泛的悬挂，包括很多运动型车和高级车。

双叉臂悬挂拥有上下两个叉臂，横向力由两个叉臂同时吸收，支柱只承载车身重量，因此横向刚度大。

双叉臂式悬挂的上下两个A字形叉臂可以精确的定位前轮的各种参数，前轮转弯时，上下两个叉臂能同时吸收轮胎所受的横向力，加上两叉臂的横向刚度较大，所以转弯的侧倾较小。
