电路中的逻辑门有哪些种类和作用逻辑门是电路中的基本元件，用于执行逻辑运算和控制信息流动。
在数字电路中，逻辑门根据输入信号的不同组合产生输出信号，从而实现逻辑运算和控制逻辑。
本文将介绍一些常见的逻辑门种类和它们的作用。
一、与门（AND Gate）与门是最基本的逻辑门之一，它具有两个或多个输入端和一个输出端。
当所有输入端的信号都为高电平（1）时，输出才为高电平。
与门的符号为一个圆圈，并在圆圈的旁边标注“AND”。
与门的作用主要在于逻辑与运算，用于实现两个或多个输入信号同时满足某个条件时才输出高电平的功能。
常见的应用包括逻辑判断、数据筛选等。
二、或门（OR Gate）或门也是一种常见的逻辑门，它也具有两个或多个输入端和一个输出端。
当任意输入端的信号为高电平时，输出就为高电平。
或门的符号为一个圆圈，并在圆圈的旁边标注“OR”。
或门的作用主要在于逻辑或运算，用于实现任意一个或多个输入信号满足某个条件时就输出高电平的功能。
常见的应用包括逻辑判断、数据合并等。
三、非门（NOT Gate）非门是最简单的逻辑门之一，它只有一个输入端和一个输出端。
当输入信号为低电平（0）时，输出为高电平；当输入信号为高电平时，输出为低电平。
非门的符号为一个圆圈，并在圆圈的旁边标注“NOT”。
非门的作用主要在于逻辑非运算，用于实现输入信号的取反功能。
常见的应用包括信号的转换、数据的反转等。
四、异或门（XOR Gate）异或门也是常见的逻辑门之一，它具有两个输入端和一个输出端。
当两个输入端信号相同时，输出为低电平；当两个输入端信号不同时，输出为高电平。
异或门的符号为一个圆圈，并在圆圈的旁边标注“XOR”。
异或门的作用主要在于逻辑异或运算，用于判断两个输入信号是否不相同。
常见的应用包括数据校验、密码学等。
五、与非门（NAND Gate）与非门也是一种常见的逻辑门，它具有两个或多个输入端和一个输出端。
与与门不同的是，输出信号与所有输入信号都相同时，输出为低电平；其他情况下输出为高电平。

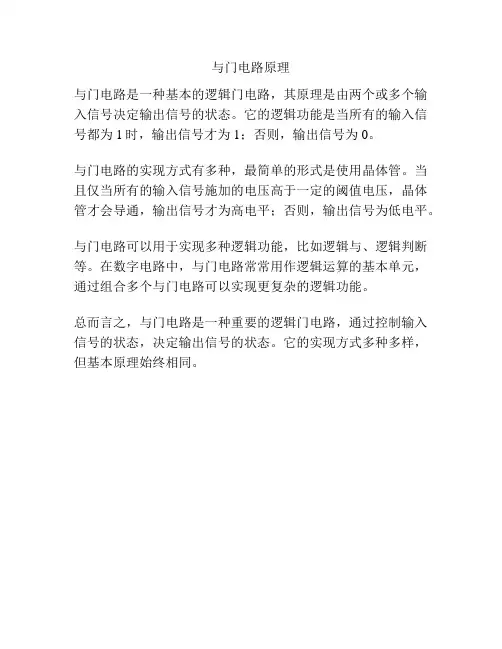

与门电路的逻辑功能
与门电路的逻辑功能：
①与门电路作为数字逻辑中最基本构建模块之一其核心功能在于实现两个或多个输入信号逻辑与运算；
②工作原理简单明了当所有输入端均为高电平逻辑1时输出端才呈现高电平否则无论哪种情况输出始终维持低电平逻辑0状态；
③物理实现上与门可通过不同技术手段构建例如使用二极管电阻组合或者更常见基于互补金属氧化物半导体CMOS技术设计；
④CMOS与门由PMOS与NMOS晶体管配对构成当所有输入都为高电平时NMOS导通PMOS截止使输出端拉高反之若任一输入为低电平则PMOS导通NMOS截止输出端接地变为低电平；
⑤在实际应用中与门广泛用于算术逻辑单元ALU中参与执行加减乘除等复杂运算作为基本逻辑运算单元与门与其他逻辑门配合共同完成任务；
⑥计算机内存读写控制机制内与门发挥着重要作用当地址有效信号与读写控制信号同时为高电平时才会触发数据存取操作；
⑦时钟同步电路设计中与门用于同步信号生成只有当主时钟脉冲与使能信号同时到达时才会产生有效同步脉冲；
⑧数据选择器与译码器等复杂逻辑模块内部亦包含多个与门级联或与其他逻辑门组合实现高级功能如多路输入信号选择；
⑨从原理上讲任意复杂数字系统都可以通过与门非门或门等基本逻辑门组合实现这构成了布尔代数理论基础；
⑩教育实践中与门常作为入门级实验对象帮助学生理解数字逻辑基本概念并掌握简单电路搭建技巧；
⑪现代集成电路设计中尽管出现了更加复杂高级逻辑单元但与门仍然是不可或缺组成部分其简单可靠特性使其在各种应用场景下仍占有重要地位；
⑫展望未来随着纳米技术发展新型材料如碳纳米管石墨烯等可能会被用来制造尺寸更小功耗更低的与门电路进一步推动信息技术进步；。
序在现代电子学和计算机科学中，逻辑门电路是至关重要的基础组成部分。
而逻辑门电路最基本的形式就是7种逻辑门，它们分别是与门、或门、非门、异或门、与非门、或非门以及同或门。
每种逻辑门都有其独特的逻辑符号和逻辑表达式，它们在数字电子电路中扮演着不可或缺的角色。
接下来，我们将深入探讨这7种逻辑门电路的逻辑符号和逻辑表达式，并从浅到深逐步分析它们的原理和应用。
一、与门与门是最简单的逻辑门之一，它的逻辑符号是一个“Λ”形状，而其逻辑表达式可以用“Y=A·B”来表示。
在与门电路中，只有当输入的布尔值均为1时，输出才会为1；否则输出为0。
这个逻辑表达式实际上就表明了与门的原理，即只有当所有输入为真时，输出才为真。
二、或门或门的逻辑符号是一个“V”形状，而其逻辑表达式可以用“Y=A+B”来表示。
与与门相反，或门只要有一个输入为1，输出就为1；只有当所有输入为0时，输出才为0。
可以看出，或门的逻辑表达式和与门的逻辑表达式是相对应的。
三、非门非门的逻辑符号是一个“￢”形状，而其逻辑表达式可以用“Y=￢A”来表示。
非门的原理是将输入的布尔值取反，即如果输入为1，则输出为0；如果输入为0，则输出为1。
四、异或门异或门的逻辑符号是一个带有一个加号的“⊕”形状，而其逻辑表达式可以用“Y=A⊕B”来表示。
异或门的原理是只有当输入不同时为1时，输出为1；否则输出为0。
异或门也常被用于比较两个输入是否相等的情况。
五、与非门与非门实际上是与门和非门的组合，其逻辑符号是一个与门后加上一个小圆点的符号，而其逻辑表达式可以用“Y=￢(A·B)”表示。
与非门的原理是先进行与运算，再对结果取反。
六、或非门或非门实际上是或门和非门的组合，其逻辑符号是一个或门后加上一个小圆点的符号，而其逻辑表达式可以用“Y=￢(A+B)”表示。
或非门的原理是先进行或运算，再对结果取反。
七、同或门同或门的逻辑符号是一个带有一个加号和一个横线的“⊙”形状，而其逻辑表达式可以用“Y=￢(A⊕B)”表示。

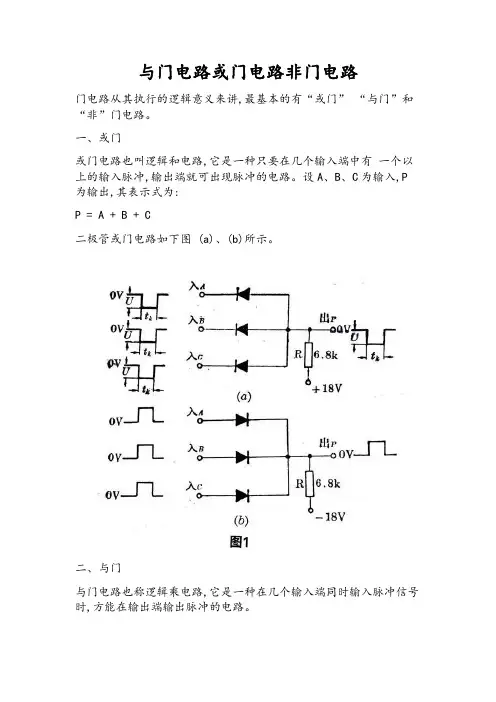

与门电路或门电路非门电路
门电路从其执行的逻辑意义来讲,最基本的有“或门”“与门”和“非”门电路。
一、或门
或门电路也叫逻辑和电路,它是一种只要在几个输入端中有一个以上的输入脉冲,输出端就可出现脉冲的电路。
设A、B、C为输入,P 为输出,其表示式为:
P = A + B + C
二极管或门电路如下图 (a)、(b)所示。
二、与门
与门电路也称逻辑乘电路,它是一种在几个输入端同时输入脉冲信号时,方能在输出端输出脉冲的电路。
设A、B、C为输入,P为输出,其表示式为:P = AxBxC
三、与非门电路
与非门电路就是一个反向器，它是利用晶体管在脉冲电路中的工作状态，一个是晶体管的饱和区，一个是晶体管的截止区的开关特性来实现的。
见下图所示
反相器的工作过程如下:
当没有输入信号时,由于+E B; 电源加在基极上使Ube>0,保证管子截止,输出电压近似为- E。
当输入端加上一个负脉冲时(具有一定幅值),使基极电位变负,即Ube
如果把集电极负载Rc用继电器的线圈来代替,便可以控制继电器动作。
与或非门电路图的分析和设计门电路是数字电路中最基本的逻辑单元。
它可以使输出信号与输入信号之间产生一定的逻辑关系。
在数字电路中，信号大都是用电位（电平）高低两种状态表示，利用门电路的逻辑关系可以实现对信号的转换。
最基本的门电路有与门电路，或门电路，非门电路等。
与门电路与门电路是指只有在一件事情的所有条件都具备时，事情才会发生。
与门电路的基本结构和逻辑符号见下图在与门电路功能示意图中，只有在开关A和B都闭合时，灯才会亮，如果A和B中任意一个处于开路状态，灯就不会亮。
与门电路的真值表见下图。
由二极管和电阻器构成的与门电路见下图图中A，B为两个输入变量，F为输出变量，当A,B均为高电平，F为高电平，A,B只要有一个为低电平，F就为低电平。
或门电路或门电路是指只要有一个或一个以上条件满足时，事情就会发生。
或门电路的基本结构和逻辑符号见下图。
上图中，只要开关A,B中有一个闭合，电流就能通过开关进入灯，灯点亮，只有两个开关都断开，灯才不会亮。
或门电路真值表见下图同与门电路一样，最简单的或门电路也是由二极管和电阻器构成的。
见下图图中A，B为两个输入变量，F为输出变量。
当A,B均为低电平，F才为低电平，A,B只要有一个为高电平，或两个都为高电平，F为高电平。
非门电路非门电路又叫“否”运算，也称求“反”运算，因此非门电路又称为反相器。
非门电路的基本结构和逻辑符号见下图。
在非门电路中，当开关A闭合时，电路短路，灯F不亮；如果开关断开，灯亮。
非门电路的真值表见下图。
最基本的非门电路是利用晶体三极管的开关特性构成的。
可以实现非逻辑关系。
由晶体三极管和外围元件组成的非门电路如下。
上图中，A为输入变量，Y为输出变量，利用晶体三极管的反相放大特性，当A为低电平，三极管截止，输出端Y为高电平。
当输入高电平，三极管处于饱和区，输出端Y为低电平。
门电路符号中，国家标准与国外标准的区别见下图。
与非门和或非门分别是由与门+非门；或门+非门组合而成，在数字电路中也很常见。

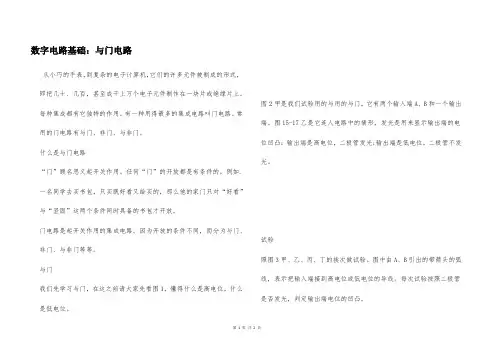

数字电路基础：与门电路
从小巧的手表，到复杂的电子计算机，它们的许多元件被制成的形式，即把几十、几百，甚至成干上万个电子元件制作在一块片或绝缘片上。
每种集成都有它独特的作用。
有一种用得最多的集成电路叫门电路。
常用的门电路有与门、非门、与非门。
什么是与门电路
“门”顾名思义起开关作用。
任何“门”的开放都是有条件的。
例如.一名同学去买书包，只买既好看又给买的，那么他的家门只对“好看”与“坚固”这两个条件同时具备的书包才开放。
门电路是起开关作用的集成电路。
因为开放的条件不同，而分为与门、非门、与非门等等。
与门
我们先学习与门，在这之前请大家先看图1，懂得什么是高电位，什么是低电位。
图2甲是我们试验用的与用的与门，它有两个输入端A、B和一个输出端。
图15-17乙是它连人电路中的情形，发光是用来显示输出端的电位凹凸：输出端是高电位，二极管发光;输出端是低电位，二极管不发光。
试验
照图3甲、乙、丙、丁的挨次做试验。
图中由A、B引出的带箭头的弧线，表示把输入端接到高电位或低电位的导线。
每次试验按照二极管是否发光，判定输出端电位的凹凸。
第1页共2页。
