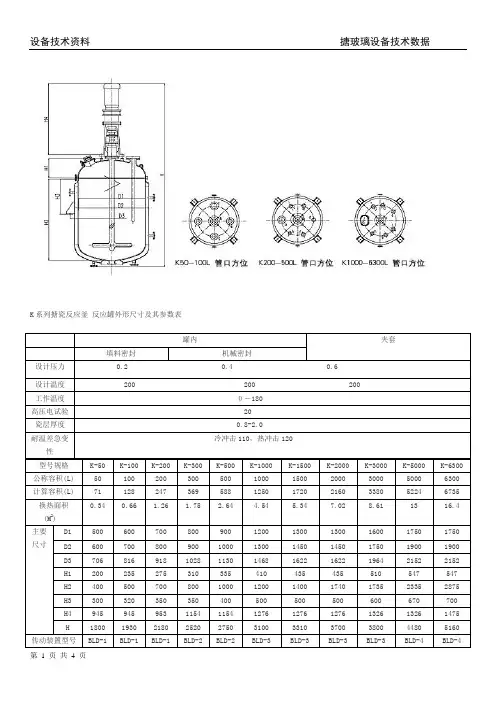

搪瓷反应釜外型尺寸及其参数表

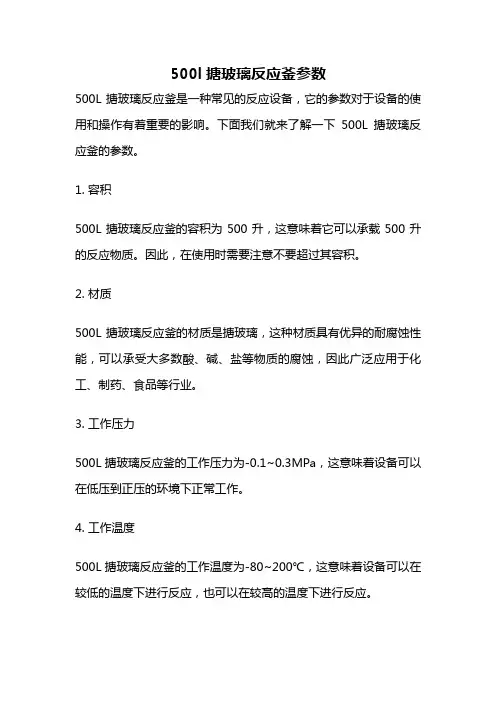

500l搪玻璃反应釜参数
500L搪玻璃反应釜是一种常见的反应设备，它的参数对于设备的使用和操作有着重要的影响。

下面我们就来了解一下500L搪玻璃反应釜的参数。

1. 容积
500L搪玻璃反应釜的容积为500升，这意味着它可以承载500升的反应物质。

因此，在使用时需要注意不要超过其容积。

2. 材质
500L搪玻璃反应釜的材质是搪玻璃，这种材质具有优异的耐腐蚀性能，可以承受大多数酸、碱、盐等物质的腐蚀，因此广泛应用于化工、制药、食品等行业。

3. 工作压力
500L搪玻璃反应釜的工作压力为-0.1~0.3MPa，这意味着设备可以在低压到正压的环境下正常工作。

4. 工作温度
500L搪玻璃反应釜的工作温度为-80~200℃，这意味着设备可以在较低的温度下进行反应，也可以在较高的温度下进行反应。

5. 搅拌速度
500L搪玻璃反应釜的搅拌速度为0~600转/分，这意味着设备可以根据反应物性质的不同进行不同速度的搅拌，以达到最佳反应效果。

6. 加热功率
500L搪玻璃反应釜的加热功率为12kW，这意味着设备可以在较短时间内将反应体系加热到所需温度，从而提高反应速率。

7. 外形尺寸
500L搪玻璃反应釜的外形尺寸为Φ900×2100mm，这意味着设备的大小适中，可以满足大部分反应实验的需求。

500L搪玻璃反应釜的参数对于设备的使用和操作至关重要，需要根据实验需求进行合理的选择和使用。

同时，需要注意设备的维护和保养，以保证设备的正常运行和延长设备的使用寿命。

搪瓷反应釜搪瓷反应釜技术参数搪瓷，它其实是将无机玻璃质材料通过熔融凝于基体金属上并与金属牢固结合在一起的一种复合材料。

它主要有两个组成部分：搪瓷用的金属材料和瓷釉（无机玻璃质材料）。

1、搪瓷用的金属材料搪瓷用的金属材料主要有钢材、铸铁、铝材、铜材和不锈钢。

搪瓷用钢材（主要是钢板）一般是指低碳钢钢板，即含碳量较底的钢板（一般≤0.08%），这是用于容积式热水器内胆的主要材料。

由于它的化学组成成分、内部微观组织结构（金相结构）、表面状况及力学性能对搪瓷的质量起着重要的作用，因此，目前市场上较大的热水器生产厂家均采用宝钢或武钢生产的搪瓷用钢板，以保证内胆的搪瓷质量。

搪瓷用铸铁是指含碳量在2.11%以上的铁碳合金（小于2.11%的铁碳合金叫钢），它主要用于生产卫生洁具（浴缸）、化学器械、炊具、下水管道等。

用于搪瓷的铝材主要是纯铝和铝镁合金。

用于搪瓷的铜材主要有紫铜（即纯铜）、黄铜（铜-锌合金）和青铜（铜-锡合金），其中以紫铜和黄铜应用最为广泛，比较有代表性的铜搪瓷制品—景泰蓝就是以紫铜为基材制成的铜搪瓷制品。

不锈钢，一般都能进行涂搪，但由于不锈钢抗氧化的能力较强，所以需要用特殊的搪瓷瓷釉，同时因加工成本较高，现在较少采用此种方案。

2、瓷釉（无机玻璃质材料）用于搪瓷的瓷釉原料中主要包括三大类：矿物原料、化工原料和色素原料。

矿物原料，是瓷釉的主要成分，占有较大比重的含量（因国内外不同的生产厂家而不同）。

它主要包括：石英（主要成分是二氧化硅－SiO2）、长石（碱金属或碱土金属的硅酸盐，常用钾长石－K2OAl2O36SiO2 ）、粘土（含水的铝硅盐矿物，主要为Al2O36SiO2 和结晶水）。

化工原料是瓷釉的辅助组成部分，它主要包括：硼砂（Na2B4O710H2O）、硝酸钠（NaNO3）、纯碱（Na2CO3）、碳酸锂（Li2CO3）、碳酸钙（CaCO3）、氧化镁（MgO）、氧化锌（ZnO）、二氧化钛（TiO2）、氧化锑（Sb2O3）、二氧化锆（ZrO2）、氧化钴（CoO）、氧化镍（NiO）、二氧化锰（MnO2）、氧化铁（Fe2O3）等等。

5000L搪瓷反应釜参数一、搪瓷反应釜简介搪瓷反应釜是一种广泛应用于化学工业中的设备，具有良好的耐腐蚀性能和高温高压的工作能力。

它由搪瓷层和钢制外壳组成，搪瓷层能够有效地抵御酸、碱等腐蚀介质的侵蚀，同时能够承受高温和高压条件下的工作。

二、搪瓷反应釜的主要参数1.反应釜容量搪瓷反应釜的容量是指其内部有效工作容积，常用单位为升（L）。

容量的选择应根据实际生产需求来确定，常见的容量有5000L、10000L等，本文主要讨论5000L搪瓷反应釜的参数。

2.反应釜材质搪瓷反应釜的内衬材质一般为玻璃钢和不锈钢，外壳常用碳钢或不锈钢制造。

这种材质具有较好的耐腐蚀性能和强度，能够满足大多数化学反应过程的要求。

3.工作压力搪瓷反应釜的工作压力是指其能够承受的最大压力，常用单位为兆帕（M Pa）。

5000L搪瓷反应釜的工作压力一般为0.2-0.5MP a，根据具体情况可进行调整。

4.工作温度搪瓷反应釜的工作温度是指其能够承受的最高温度，常用单位为摄氏度（℃）。

5000L搪瓷反应釜的工作温度一般为-20℃至200℃，具体温度范围可根据需要进行调整。

5.搪瓷层厚度搪瓷反应釜的搪瓷层厚度是指搪瓷层的厚度，通常以毫米（m m）为单位。

5000L搪瓷反应釜的搪瓷层厚度一般为1.5-2.5mm，这种厚度能够保证搪瓷反应釜在使用过程中的耐腐蚀性和抗冲击性。

6.设备重量搪瓷反应釜的重量主要由搪瓷层和钢制外壳的重量组成，通常以千克（k g）为单位。

5000L搪瓷反应釜的重量一般为4000-8000k g，具体重量根据设备尺寸和厚度而定。

三、搪瓷反应釜的应用领域搪瓷反应釜广泛应用于化工、医药、食品、冶金等行业，在以下几个方面发挥重要作用：1.化学反应：搪瓷反应釜可以用于各种化学反应过程，如酸碱中和、酯化反应、还原反应等。

其耐腐蚀性能能够保证反应过程的稳定进行。

2.蒸发结晶：搪瓷反应釜可用于溶液的浓缩和结晶过程，用于生产和提纯化工产品。

5000L搪瓷反应釜参数1. 引言搪瓷反应釜是一种常见的化工设备，用于在工业生产中进行各种化学反应。

本文将对5000L搪瓷反应釜的参数进行详细介绍，包括其结构、材料、工作条件等方面的内容。

2. 结构5000L搪瓷反应釜通常由反应釜本体、夹套、搅拌装置、进出料口、排放口、仪表控制系统等组成。

2.1 反应釜本体反应釜本体是5000L搪瓷反应釜的主要组成部分，通常由搪瓷钢板制成。

搪瓷钢板具有耐腐蚀、耐高温、耐压等优点，适用于各种化学反应。

2.2 夹套夹套是5000L搪瓷反应釜的重要组成部分，用于加热或冷却反应物。

夹套通常由碳钢板制成，具有良好的导热性能，可快速均匀地传递热量。

2.3 搅拌装置搅拌装置是5000L搪瓷反应釜内的物料混合和传质的关键设备。

常见的搅拌装置包括桨叶搅拌器、锚桨搅拌器等，其结构和转速可以根据实际需要进行调整。

2.4 进出料口和排放口进出料口和排放口是5000L搪瓷反应釜的重要接口，用于装载反应物料和排出产物。

这些接口通常采用法兰连接，便于操作和维护。

2.5 仪表控制系统仪表控制系统用于监测和控制5000L搪瓷反应釜的温度、压力、搅拌速度等参数。

常见的仪表包括温度计、压力计、转速计等。

3. 材料5000L搪瓷反应釜的主要材料是搪瓷钢板和碳钢板。

3.1 搪瓷钢板搪瓷钢板由钢板表面涂覆一层搪瓷层而成，搪瓷层通常由硅酸盐搪瓷料制成。

搪瓷钢板具有良好的耐腐蚀性能，可有效防止反应物料对钢板的侵蚀。

3.2 碳钢板碳钢板通常用于制作5000L搪瓷反应釜的夹套和搅拌装置。

碳钢板具有良好的强度和导热性能，适合用于加热和冷却反应物料。

4. 工作条件5000L搪瓷反应釜的工作条件包括温度、压力和搅拌速度等。

4.1 温度5000L搪瓷反应釜的温度范围通常在-20℃至200℃之间，具体的温度取决于反应物料的性质和反应要求。

在加热或冷却过程中，夹套可以通过介质循环实现温度的控制。

4.2 压力5000L搪瓷反应釜的压力范围通常在常压至0.6MPa之间，具体的压力取决于反应物料的性质和反应要求。

5000l搪瓷反应釜参数搪瓷反应釜是一种常用的化工设备，广泛应用于化学、制药、食品等领域。

5000L搪瓷反应釜是其中一种型号，具有一定的参数和规格。

本文将详细介绍5000L搪瓷反应釜的参数，以帮助读者更好地了解和使用该设备。

首先，我们来看一下5000L搪瓷反应釜的容积。

5000L表示该反应釜的容积为5000升，即5000升的液体或物料可以进行反应或加工。

这个容量较大，适用于需求较大的生产环境。

搪瓷反应釜内部的腔体结构设计合理，可有效提高反应过程的效率。

其次，5000L搪瓷反应釜的工作压力是多少呢？工作压力是指设备正常工作时所承受的压力。

具体的工作压力可以根据实际使用需求来调整。

搪瓷反应釜采用优质搪瓷材料制成，能够承受一定的压力，确保在正常运行时不会发生破裂或泄漏等安全问题。

除了工作压力，5000L搪瓷反应釜的工作温度也是一个重要的参数。

工作温度是指设备正常运行时所达到的温度范围。

搪瓷材料具有良好的耐高温性能，能够在较高温度下进行反应或加工。

同时，搪瓷材料的热传导性较低，能够有效保持反应釜内物料的温度稳定，确保反应过程的质量和效果。

另外，5000L搪瓷反应釜的搅拌方式也是一个需要考虑的参数。

搪瓷反应釜通常配备搅拌装置，以确保反应物料的均匀混合和反应效果的提高。

搅拌方式可以有多种选择，例如机械搅拌、磁力搅拌等。

5000L搪瓷反应釜根据不同的使用需求，可以灵活选择搅拌方式。

此外，5000L搪瓷反应釜的进出料方式也需要关注。

反应釜的进出料方式会直接影响操作的便利性和效率。

常见的进出料方式有顶部进出料、底部进出料和侧面进出料等。

根据具体的生产工艺和操作需求，可以选择适合的进出料方式，以提高生产效率和工作便利性。

最后，5000L搪瓷反应釜的结构设计也是一个需要考虑的参数。

搪瓷反应釜通常由搪瓷层、钢制外壳和支撑结构组成。

搪瓷层具有耐腐蚀、耐磨损等特性，能够保护反应釜内部不受外界环境的侵蚀。

钢制外壳和支撑结构能够提供稳定的支撑和保护，确保反应釜在运行过程中的稳定性和安全性。

10000l搪瓷反应釜参数搪瓷反应釜是一种广泛应用于化工、制药、食品等领域的设备，具有耐酸碱、耐高温、抗腐蚀等特点。

它由搪瓷内胆和碳钢外壳组成，内胆和外壳之间通过玻璃鼓风机连接，通过鼓风机提供负压或正压来实现反应釜内的化学反应。

搪瓷反应釜的参数包括容积、工作压力、工作温度、搅拌速度等。

下面将详细介绍这些参数的具体含义和重要性。

1.容积：搪瓷反应釜的容积是指其内胆的容积大小，通常以升(l)作为单位。

容积的选择应根据实际生产需求来确定，一般有100升、500升、1000升等不同容量的反应釜可供选择。

较大的容积可以容纳更多的物料，提高生产效率，但同时也会增加设备的体积和成本。

2.工作压力：搪瓷反应釜的工作压力是指内胆内部的压力，通常以兆帕(MPa)作为单位。

工作压力的选择应根据反应物性质、反应过程和设备的承压能力来确定。

一般情况下，工作压力在常温下为常压，即大气压力(约为0.1兆帕)。

但也有一些反应需要高压环境才能进行，此时需要选择承受较高压力的搪瓷反应釜。

3.工作温度：搪瓷反应釜的工作温度是指内胆内部的温度，通常以摄氏度(℃)作为单位。

工作温度的选择应根据反应物的热稳定性、反应速率和反应需求来确定。

一般情况下，工作温度可以在常温下进行反应。

但有些反应需要加热或冷却才能进行，此时需要选择具有相应加热或冷却功能的搪瓷反应釜。

4.搅拌速度：搪瓷反应釜的搅拌速度是指内胆内部液体的搅拌速率，通常以转/分钟(rpm)作为单位。

搅拌速度的选择应根据反应物的粘度、混合程度和反应需求来确定。

较高的搅拌速度可以增强物料的混合效果，提高反应速率，但同时也会增加设备的能耗和机械磨损。

总之，搪瓷反应釜的参数包括容积、工作压力、工作温度和搅拌速度等，这些参数的选择应根据实际生产需求和反应条件来确定。

合理选择搪瓷反应釜参数可以提高生产效率、降低成本，并确保反应过程的安全和稳定。

3立方搪瓷釜标准尺寸
搪瓷釜是一种广泛应用于化工、食品、医药等行业的反应釜，其特点是在釜体内表面涂覆一层搪瓷，具有良好的耐腐蚀、耐高温、耐磨损等性能。

对于3立方搪瓷釜的标准尺寸，不同的厂家和用途可能会有所不同，但一般来说，其尺寸范围在以下范围内：
1. 直径：1.5米至2米
2. 高度：2米至3米
3. 重量：根据材质和工艺的不同而有所差异，一般在数吨左右。

具体尺寸可以根据实际需求和用途进行定制，以满足不同的工艺要求。

同时，搪瓷釜在使用过程中需要注意安全问题，如避免剧烈震动、防止碰撞等，以确保其使用寿命和性能。

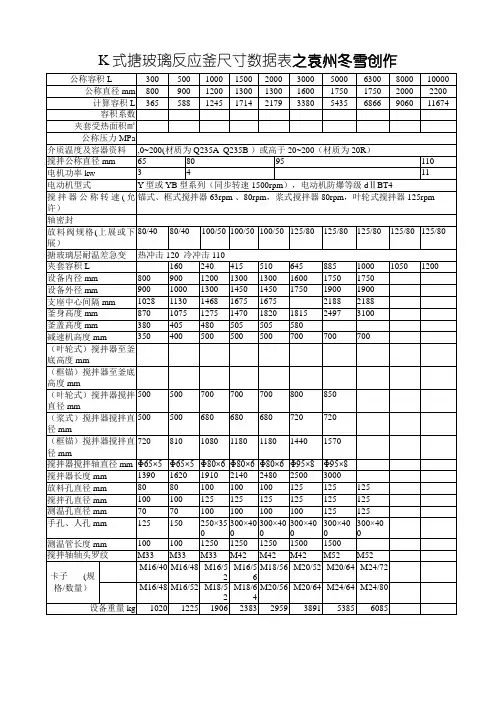

K式搪玻璃反应釜尺寸数据表公称容积L 300 500 1000 1500 2000 3000 5000 6300 8000 10000 公称直径mm 800 900 1200 1300 1300 1600 1750 1750 2000 2200 计算容积L 365 588 1245 1714 2179 3380 5435 6866 9060 11674 容积系数0.81 0.85 0.8 0.91 0.92 0.89 0.92 0.92 0.88 0.86 夹套受热面积㎡ 1.75 2.64 4.54 5.34 7.02 8.61 13.8 15.1 18.38 21.35 公称压力MPa 容器内0.25 ，0.6 ，夹套内0.6介质温度及容器材料,0~200(材质为Q235A Q235B ）或高于-20~200（材质为20R）搅拌公称直径mm 65 80 95 110电机功率kw 3 4 7.5 11电动机型式Y型或YB型系列（同步转速1500rpm），电动机防爆等级dⅡBT4搅拌器公称转速(允许）锚式、框式搅拌器63rpm 、80rpm，浆式搅拌器80rpm，叶轮式搅拌器125rpm轴密封填料密封适用于PN<0.2MPa ，机械密封适用于<0.4MPa放料阀规格(上展或下展） 80/40 80/40 100/50 100/50 100/50 125/80 125/80 125/80 125/80 125/80 搪玻璃层耐温差急变热冲击120 冷冲击110夹套容积L 160 240 415 510 645 885 1000 1050 1200设备内径mm 800 900 1200 1300 1300 1600 1750 1750设备外径mm 900 1000 1300 1450 1450 1750 1900 1900支座中心距离mm 1028 1130 1468 1675 1675 2017 2188 2188釜身高度mm 870 1075 1275 1470 1820 1815 2497 3100釜盖高度mm 380 405 480 505 505 580 622.5 622.5减速机高度mm 350 400 500 500 500 700 700 700（叶轮式）搅拌器至釜底高度mm（框锚）搅拌器至釜底高度mm（叶轮式）搅拌器搅拌直径mm500 500 700 700 700 800 850（浆式）搅拌器搅拌直径mm500 500 680 680 680 720 720（框锚）搅拌器搅拌直径mm720 810 1080 1180 1180 1440 1570搅拌器搅拌轴直径mm Φ65×5 Φ65×5 Φ80×6 Φ80×6 Φ80×6 Φ95×8 Φ95×8搅拌器长度mm 1390 1620 1910 2140 2480 2500 3000放料孔直径mm 80 80 100 100 100 125 125 125搅拌孔直径mm 100 100 125 125 125 125 125 125测温孔直径mm 70 70 100 100 100 100 125 125手孔、人孔mm 125 150 250×350 300×400300×400300×400300×400300×400测温管长度mm 100 100 1250 1250 1250 1500 1500搅拌轴轴头螺纹M33 M33 M33 M42 M42 M42 M52 M52卡子(规格/数量）0.2MPa M16/40 M16/48 M16/52 M16/56 M18/56 M20/52 M20/64 M24/72 0.4MPa M16/48 M16/52 M18/52 M18/64 M20/56 M20/64 M24/64 M24/80设备重量kg 1020 1225 1906 2383 2959 3891 5385 6085。

搪玻璃反应釜规格尺寸静海区一、搪玻璃反应釜的基本介绍搪玻璃反应釜是一种广泛应用于化学、医药、食品等领域的实验设备，它由内胆、外壳、夹层、搅拌器、加热器等部分组成。

内胆采用高硼硅玻璃材料制成，具有优良的化学稳定性和耐高温性能，外壳则是钢制或不锈钢材质，夹层中充满了保温材料，可以有效地保持反应体系的温度稳定。

二、搪玻璃反应釜的尺寸规格1. 型号：GR-5L/GR-10L/GR-20L/GR-50L/GR-100L2. 内胆直径：180mm/250mm/290mm/340mm/400mm3. 内胆容积：5L/10L/20L/50L/100L4. 外形尺寸：650*400*1300mm（5L）；750*450*1400mm（10L）；850*500*1600mm（20L）；950*550*1800mm（50L）；1100*600*2100mm（100L）5. 混合转速范围：0~600rpm/min6. 加热功率：2.5kW（5L）；3kW（10L）；4.5kW（20L）；7.5kW （50L）；9kW（100L）7. 最高加热温度：200℃8. 夹层厚度：20mm9. 夹层材质：不锈钢10. 搅拌器类型：锚式搅拌器/桥式搅拌器/螺旋桨搅拌器三、搪玻璃反应釜的主要特点和性能1. 内胆采用高硼硅玻璃材料制成，具有优良的化学稳定性和耐高温性能。

2. 外壳采用钢制或不锈钢材质，具有坚固耐用的特点。

3. 夹层中充满了保温材料，可以有效地保持反应体系的温度稳定。

4. 混合转速范围广泛，可根据实验需要进行调整。

5. 加热功率大，加热速度快，最高可达200℃。

6. 搅拌器类型多样化，可根据实验需要选择不同类型的搅拌器。

7. 设备结构紧凑，占地面积小，易于操作和维护。

8. 设备性能稳定可靠，可以长时间稳定运行。

四、搪玻璃反应釜的应用范围搪玻璃反应釜广泛应用于化学、医药、食品等领域的实验室中，主要用于各种化学反应、混合、溶解、蒸馏和萃取等实验操作。

5000l搪瓷反应釜参数
摘要：
I.搪瓷反应釜简介
A.定义与特点
B.应用范围
II.5000L 搪瓷反应釜参数
A.容积
B.搅拌转速
C.电机功率
D.外观尺寸
E.设计压力
F.使用温度
III.搪瓷反应釜的优点
A.化学稳定性
B.耐腐蚀性
C.高温耐受性
D.设备强度
IV.搪瓷反应釜的使用注意事项
A.不适用范围
B.酸碱物料交替进行的反应过程
正文：
搪瓷反应釜是一种采用搪瓷材料制成的反应容器，具有类似玻璃的化学稳定性和金属的强度双重优点。

广泛应用于化学工业中各种化学反应、溶解、混合、分离、储存等工艺过程。

本文主要介绍了5000L 搪瓷反应釜的参数。

容积为5000 升，搅拌转速分为锚（框）式65r/min 和叶轮（桨）式80r/min。

电机功率为7.5kw，外观尺寸为外径1900mm，内径1750mm，罐体高度大约3200mm，全装高度约4500mm。

设计压力为釜内0.25mpa，夹套0.6mpa。

使用温度范围为0-200 度。

搪瓷反应釜具有优良的化学稳定性，能耐各种酸、碱、盐类溶液的腐蚀，且高温耐受性好，设备强度高。

然而，在使用过程中需注意，搪瓷反应釜不适用于强碱及任何浓度和温度的氢氟酸及含有氟离子的介质或物料；温度大于或等于180，浓度大于30% 的磷酸等也不适用；ph 值大于12 且温度高于80 的碱性介质或物料也不能使用；酸碱物料交替进行的反应过程也不适用。

K式搪玻璃反响釜尺寸数据表公称容积 L300500100015002000300050006300800010000公称直径 mm80090012001300130016001750175020002200计算容积 L365588124517142179338054356866906011674容积系数夹套受热面积㎡公称压力 MPa容器内0.25 ，0.6 ，夹套内介质温度及容器械料,0~200( 材质为 Q235A Q235B）或高于 -20~200 （材质为20R）搅拌公称直径mm658095110电机功率 kw3411电动机型式Y 型或 YB 型系列（同步转速1500rpm ），电动机防爆等级dⅡ BT4搅拌器公称转速(同意）锚式、框式搅拌器63rpm、 80rpm，浆式搅拌器80rpm ，叶轮式搅拌器125rpm轴密封填料密封合用于，机械密封合用于放料阀规格 (上展或下展）80/4080/40100/50100/50100/50125/80125/80125/80125/80125/80搪玻璃层耐温差急变热冲击120 冷冲击 110夹套容积 L160240415510645885100010501200设施内径 mm800900120013001300160017501750设施外径 mm9001000130014501450175019001900支座中心距离mm10281130146816751675201721882188釜身高度 mm8701075127514701820181524973100釜盖高度 mm380405480505505580减速机高度 mm350400500500500700700700（叶轮式）搅拌器至釜底高度 mm（框锚）搅拌器至釜底高度 mm（叶轮式）搅拌器搅拌500500700700700800850直径 mm（浆式）搅拌器搅拌直径mm（框锚）搅拌器搅拌直径mm搅拌器搅拌轴直径mm 搅拌器长度放料孔直径搅拌孔直径测温孔直径手孔、人孔测温管长度 mm搅拌轴轴头螺纹卡子 0.2MPa (规格/数目）500500680680680720720 72081010801180118014401570Φ65× 5 Φ65×5 Φ80×6 Φ 80×6 Φ 80×6 Φ 95×8 Φ95×8 1390162019102140248025003000 8080100100100125125125 100100125125125125125125 7070100100100100125125 125150250× 300 × 300 × 300× 300×300 ×350400400400400400 10010012501250125015001500M33M33M33M42M42M42M52M52M16/40M16/48M16/52M16/56M18/56M20/52M20/64M24/72 M16/48M16/52M18/52M18/64M20/56M20/64M24/64M24/80mm mm mm mm mm设施重量 kg。
