产品设计手绘PPT课件

Product Design Performance
2)环境色影响：光滑的物体边沿会出现反光，受环境光源影响大，通过加强环 境光来强调光滑的效果；而粗糙的物体反光较弱，受周围环境影响小。
粗糙材质
光滑材质
Product Design Performance
3.3.2透明材质
绘制透明材质需要把握四个特征： a. 透明性：通过画出透明材质后面的物体来表示透明的特性。 b. 反光：透明材质一般没有明显的暗部，只有反光。 c. 高光：可以通过在彩色纸上使用白色颜料或白色铅笔来表示。 d. 折射：透明材质后面的物体回音折射作用而发生折射。
第一章 概论
产品设计表现是设计者在设计产品的过程中，为了达到
预定的设计目标，通过各种媒介、技法和手段，以二维或三 维的形式把自己的设计创意表现出来，从而使设计信息得以 有效传达的一种创造性活动。 产品表现包括设计草图、手绘表现图、电脑绘制效果图、 实物模型等多种表现形式。产品设计表现图是设计者表达设 计创意的常用方式，也是一名优秀设计师所必须掌握的基本
技法。
Product Design Performance
1.1产品设计表现图的特征与作用
1.1.1产品设计表现图的特征
a. 快速性 产品设计表现图能够快速准确地记录下设计师的设计灵感，并表现在纸 面上方便与他人沟通。
钢笔设计表现
玩具设计表现
Product Design Performance
b.直观性 产品设计图可以直观的将设计师的构思创意由无形的思维转化为直观的 图形符号，化抽象为具象。
Product Design Performance
2.1.2 尺规类
尺规类主要直尺、蛇形尺、曲线板、圆模板、三角尺、椭圆板等。

• 圆套圆的训练
圆套圆是一种多面组合， 把握不好圆套圆之间的 关系，圆形的组面就难 以成立。圆套圆在产品 设计的表现和产品的结 构上起着举足轻重的作 用。
• 组合形的训练
• 特定形态
这种特殊造型在勾画时要在一定状态下进行扭转才 能获得，如对车轮挡泥圈与车身拱形的勾画，就要 在扭转行笔的状态下完成。（半切形、回转形、绕 转形等）
形体塑造及黑白灰素描关系
• 形体塑造 物体结构比较明显的，各平立面上的笔 触过渡可以明显一些，并把黑白灰三个面 区分开。特别注意提亮面、亮线时要在转 折处提，三条亮线要有粗细、深浅之分， 可以在三条亮线交汇处点高光。
• 凹凸表现 在平面上的凹凸表现，一定要把暗线和亮 线画好。要注意亮线的位置不能画错，画 凹面时可以画一点投影来增加凹面的层次。 在曲面上的凹凸表现要处理好亮面和高光， 提亮线时一定要流畅有变化。
第二章 基本要素的训练
第二章 基本要素的训练
• 正圆的画法
1.在纸面上先画一个正方形。 2.在正方形四边进行环绕。注意力控制在正方形的内侧。（手的运转速 度适当） 3.注意坐姿，视野尽量拉大。 4.落笔之前，笔与纸之间必须保持2-3mm的距离，然后手执笔悬空转动 以调整行笔轨迹。 5.最后检验。 注意：把握速度非常关键。
注意观察： *任意形态的R角是怎样从一 个面转向另一个面？ *如何从小R角向大R角变化？ *面与面之间如何穿插？
• 断面辅助线的运用与表达
含义：辅助表达形态断面的线。明确形态间的相互 关系，使形态的阴阳、转折、凹凸、曲度、变换等 清晰可见。
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
31、知技并重，德行为先。 32、生活的理想，就是为了理想的生活。 —— 张闻天 33、贫不足羞，可羞是贫而无志。 —— 吕坤 34、你若要喜爱你自己的价值，你就得给世界创造价值。 —— 歌德 35、社会犹如一条船，每个人都要有掌舵的准备。 —— 易卜生 36、人生不是一种享乐，而是一桩十分沉重的工作。 —— 列夫· 托尔斯泰 37、生活只有在平淡无味的人看来才是空虚而平淡无味的。 —— 车尔尼雪夫斯基 38、先相信你自己，然后别人才会相信你。 —— 屠格涅夫 39、谁给我一滴水，我便回报他整个大海。 —— 华 梅 40、对人不尊敬，首先就是对自己的不尊敬。 —— 惠特曼 41、一个人的真正伟大之处就在于他能够认识到自己的渺小。 —— 保 罗 42、自我控制是最强者的本能。 —— 萧伯纳 43、勿以恶小而为之，勿以善小而不为。惟贤惟德，能服于人。 —— 刘备 44、要使别人喜欢你，首先你得改变对人的态度，把精神放得轻松一点，表情自然，笑容可掬，这样别人就会对你产生喜爱的感觉了。 —— 卡耐基 45、有谦和、愉快、诚恳的态度，而同时又加上忍耐精神的人，是非常幸运的。 —— 塞涅卡 46、人的一生可能燃烧也可能腐朽，我不能腐朽，我愿意燃烧起来！ —— 奥斯特洛夫斯基 47、我们应该注意自己不用语言去伤害别的同志，但是，当别人用语言来伤害自己的时候，也应该受得起。 —— 刘少奇 48、人生犹如一本书，愚蠢者草草翻过，聪明人细细阅读。为何如此. 因为他们只能读它一次。 —— 保 罗 49、无论你怎样地表示愤怒，都不要做出任何无法挽回的事来。 —— 培 根 50、人生就象弈棋，一步失误， 全盘皆输，这是令人悲哀之事；而且人生还不如弈棋，不可能再来一局，也不能悔棋。 —— 弗洛伊德 51、在你发怒的时候，要紧闭你的嘴，免得增加你的怒气。 —— 苏格拉底 52、 路是脚踏出来的，历史是人写出来的。人的每一步行动都在书写自己的历史。 —— 吉鸿昌 53、 最本质的人生价值就是人的独立性。 —— 布迪曼 54、 谁若想在困厄时得到援助，就应在平日待人以宽。 —— 萨迪 55、 人世间没有比互相竭尽全心、互相尽力照料更加快乐的了。 —— 西塞罗 56、 不良的习惯会随时阻碍你走向成名、获利和享乐的路上去。 —— 莎士比亚 57、 容易发怒，是品格上最为显著的弱点。 —— 但 丁 58、 对一个尚未成熟的少年来讲，坏的伙伴比好的老师起的作用要大得多。 —— 伊 索 59、 决定一个人的一生，以及整个命运的，只是一瞬之间。 —— 歌德 60、 生气的时候，开口前先数到十，如果非常愤怒，先数到一百。 —— 杰弗逊

5 接下来的是上色。 先用浅色的马克笔涂上大概的色调区分一下，给自己一个大的感 觉。记住涂球体的时候颜色不要全涂满，有两种方法涂球体，一种是一圈留白，用途 的色表示球体的颜色，也可代表逆光的效果；另一种是直接画明暗交界线。
6 接着上色，用深色的笔表示颜色深的部件或者是相对暗的地方，将产品的体积都表 现出来。
画球形产品的方法。以一个罗技的摄像头为例。 1 首先画出一个圆，这是摄像的头主体形，所以尽量画得很圆。（有人会说圆怎么画， 基本上没太多技巧，方法是首先拿着笔贴近纸然后比划着转圈，感觉圈转得圆了，然 后再接触纸面以刚才的转圈的势头画出来，这要多练就会习惯了）。
2 深入一些，在圆的主体上画一条中线，然后根据这根线分割出摄像头各部件的位置， 注意透视。（这种画法针对成对称产品比较合适）
3 继续深入，画出一些主要的细节，完成摄像头形体的绘制。下面的座子在画的时候 也是先画了一根中线，然后再去分割着画。另外需要注意的是，在画每一个部分是一 定要与其他的部件相互比较 大小，比例，位置。不要埋在一点上猛画，而不顾大局。 切记！
4 画出产品上所有的细节，该画阴影的地方就画出来该用笔涂得就涂，使画面更加丰 富，更立体。
• b. 不同的弧度的弧线练习，从近于直线的弧线画到近圆的 弧线，多练~~
• c. 这一步就是让大家随意的勾一些弧线，大家可以随心所 欲，也可以参照一些有复杂曲面的产品够画其中的弧线。 这一步中最关键的一点是要有信心，不要担心画不好，这 是练习弧线的连续性。
• d. 画类似图中有点透视中的弧线架构这是为以后画产品的 透视打下基础。
• a. 正圆的练习。这个没有什么好解释的，多画圈 圈~~~不过我觉得画快一些会更潇洒，线更有力 度。因人而异了。
• b. 透视圆的练习。这个相信大家在画素描的时候 就已经清楚圆的透视怎么画了，所以我就不多说 了，但主要提到的是现在是产品手绘里的画圆， 所以又快又准是关键，这就要求你能够很快的表 现出透视中圆的区别，而且圆还要圆。需要时间 练习~~

4.功能展示图
方案评审和比较时使用。 清晰表达结构、材质、色彩、 必要时为加强主题还会顾及使用环境、使用者。
5.爆炸图
详细分析： 以爆炸图的形式具体分析结构，在画面上检讨设计可行性。
6.模型和样机
手绘效果图分类
（根据工具和绘制方法的不同分类）：
• 麦克笔快速表现、 • 水粉（底色高光法）、 • 透明水色、水彩 • 彩色铅笔、 • 色粉、 • 喷绘
线笔淡彩的上色原则一般来说是先浅后深、先 远后近，往往需多次渲染才能达到预期效果。淡彩 的优点是淡雅、明快、色彩感强；缺点是明度变化 不明显，有时会使画面略显单薄。这种画法适合表 现一些画面质感较明确，加工精度较高，不需太强 调产品精确转折的工业产品。
2.线笔淡彩画法的工具和材料
1 美工笔
除线笔外，还可选用大笔尖的钢笔，这种钢笔出水流畅，不易堵塞。若将笔尖向外折成130°左右的角度， 使其能画出有粗细变化的钢笔线，这种笔在市场上有售，称为美工笔。
设计表达
手绘教类
本章内容
一、概述
产品设计表达的种类
二、产品设计手绘的分类与特点
1.
麦克笔快速表现
2.
线笔淡彩
3.
水粉（底色高光法）
4.
彩色铅笔
5.
色粉
6.
喷绘
概述
以人类生活为目的，并含有一定的创 造意志而产生的一切实体设计，都可以称 之为产品设计。工业设计使产品最终能实 现人-产品-环境的协调。产品表现技法是 产品设计的语言，也是设计师传达设计创 意必备的技能。
对公司而言，有助于公司其他部门的同事了解设计师 的想法，并从中作出判断。
在整个流程中，设计需要多人多次的反复论证，草图 成为你的设计的第一张面孔，它给人的印象直接决定了它 以后的命运！

产品手绘表现技法培训教材(PPT33页)
产品手绘表现技法培训教材(PPT33页)
数位板手绘
大概分为起稿，大色调 和素描关系，着色，和 处理细节，几个步骤
产品手绘表现技法培训教材(PPT33页)
产品手绘表现技法培训教材(PPT33页)
汽车的数位板手绘
不论用什么软件作画的步骤基本差不多
产品手绘表现技法培训教材(PPT33页)
产品手绘表现技法培训教材(PPT33页)
草图应该从什么角度入手
从一个无透视或小透视的角度入手更容 易想象一个产品的具体形态。
产品手绘表现技法培训教材(PPT33页)
产品手绘表现技法培训教材(PPT33页)
草图中应该出现什么
除主体物以外，更重要的产品和人物的关 系。各部件的名称作业。同时介绍它的使 用方法也是很重要的。同时这些也给了产 品一个体量的定位
产品手绘表现技法培训教材(PPT33页) 产品手绘表现技法培训教材(PPT33页)
产品手绘表现技法培训教材(PPT33页)
硫酸纸效果图
硫酸纸有半透明性，所以上马克笔的时候可以从背面开始上，由于 硫酸纸的吸收力不强所以在上马克笔的时候一定要等他干了以后在 去上别 的颜色，不然很容易把画面弄花
产品手绘表现技法培训教材(PPT33页)
产品手绘表现技法培训教材(PPT33页) 产品手绘表现技法培训教材(PPT33页)
产品手绘表现技法培训教材(PPT33页) 产品手绘表现技法培训教材(PPT33页)
18
产品手绘表现技法培训教材(PPT33页)
利用色卡的固有色 组成产品的固有色 块。
产品手绘表现技法培训教材(PPT33页)
色卡纸效果图
产品手绘表现技法培训教材(PPT33页)

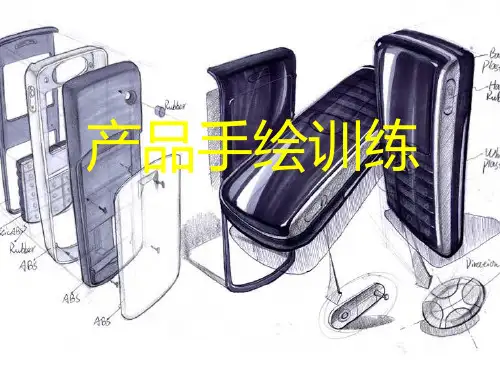

产品手绘训练
线
主图外的内容
阴影
优点：以色块吸引视觉注意点，对粗糙图
形得以弥补。
缺点：粗糙
优点：突出主图，吸引注意力强！ 缺点：要求主图的精细度高、色彩黯淡！
优点：简单、明了，互相衬托。
缺点：随意性大，要求很高的审美与掌控 能力。
优点：视觉感新颖，有吸引力。 缺点：主图的色彩不能过于突出，要求造 型单一。（由于增加色彩，因此对色彩的 搭配要求高）
•
