八年级物理光的折射 透镜单元培优测试卷

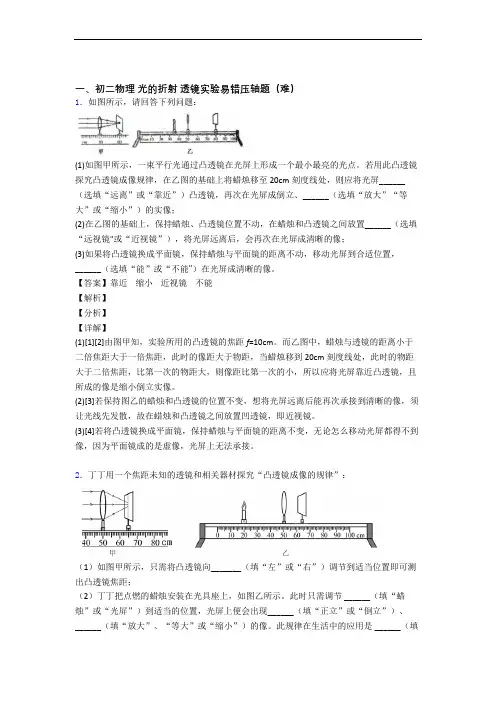

一、初二物理光的折射透镜实验易错压轴题（难）1．如图所示，请回答下列问题：(1)如图甲所示，一束平行光通过凸透镜在光屏上形成一个最小最亮的光点。

若用此凸透镜探究凸透镜成像规律，在乙图的基础上将蜡烛移至20cm刻度线处，则应将光屏______（选填“远离”或“靠近”）凸透镜，再次在光屏成倒立、______（选填“放大”“等大”或“缩小”）的实像；(2)在乙图的基础上，保持蜡烛、凸透镜位置不动，在蜡烛和凸透镜之间放置______（选填“远视镜"或“近视镜”），将光屏远离后，会再次在光屏成清晰的像；(3)如果将凸透镜换成平面镜，保持蜡烛与平面镜的距离不动，移动光屏到合适位置，______（选填“能”或“不能"）在光屏成清晰的像。

【答案】靠近缩小近视镜不能【解析】【分析】【详解】(1)[1][2]由图甲知，实验所用的凸透镜的焦距f=10cm。

而乙图中，蜡烛与透镜的距离小于二倍焦距大于一倍焦距，此时的像距大于物距，当蜡烛移到20cm刻度线处，此时的物距大于二倍焦距，比第一次的物距大，则像距比第一次的小，所以应将光屏靠近凸透镜，且所成的像是缩小倒立实像。

(2)[3]若保持图乙的蜡烛和凸透镜的位置不变，想将光屏远离后能再次承接到清晰的像，须让光线先发散，故在蜡烛和凸透镜之间放置凹透镜，即近视镜。

(3)[4]若将凸透镜换成平面镜，保持蜡烛与平面镜的距离不变，无论怎么移动光屏都得不到像，因为平面镜成的是虚像，光屏上无法承接。

2．丁丁用一个焦距未知的透镜和相关器材探究“凸透镜成像的规律”：（1）如图甲所示，只需将凸透镜向_______（填“左”或“右”）调节到适当位置即可测出凸透镜焦距；（2）丁丁把点燃的蜡烛安装在光具座上，如图乙所示。

此时只需调节 ______（填“蜡烛”或“光屏”）到适当的位置，光屏上便会出现______（填“正立”或“倒立”）、______（填“放大”、“等大”或“缩小”）的像。

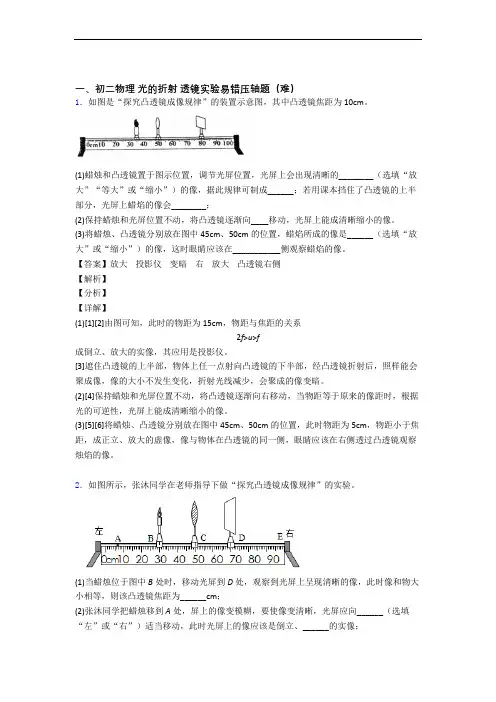

一、初二物理光的折射透镜实验易错压轴题（难）1．如图是“探究凸透镜成像规律”的装置示意图，其中凸透镜焦距为10cm。

(1)蜡烛和凸透镜置于图示位置，调节光屏位置，光屏上会出现清晰的________（选填“放大”“等大”或“缩小”）的像，据此规律可制成______；若用课本挡住了凸透镜的上半部分，光屏上蜡焰的像会________；(2)保持蜡烛和光屏位置不动，将凸透镜逐渐向____移动，光屏上能成清晰缩小的像。

(3)将蜡烛、凸透镜分别放在图中45cm、50cm的位置，蜡焰所成的像是______（选填“放大”或“缩小”）的像，这时眼睛应该在___________侧观察蜡焰的像。

【答案】放大投影仪变暗右放大凸透镜右侧【解析】【分析】【详解】(1)[1][2]由图可知，此时的物距为15cm，物距与焦距的关系2f>u>f成倒立、放大的实像，其应用是投影仪。

[3]遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗。

(2)[4]保持蜡烛和光屏位置不动，将凸透镜逐渐向右移动，当物距等于原来的像距时，根据光的可逆性，光屏上能成清晰缩小的像。

(3)[5][6]将蜡烛、凸透镜分别放在图中45cm、50cm的位置，此时物距为5cm，物距小于焦距，成正立、放大的虚像，像与物体在凸透镜的同一侧，眼睛应该在右侧透过凸透镜观察烛焰的像。

2．如图所示，张沐同学在老师指导下做“探究凸透镜成像规律”的实验。

(1)当蜡烛位于图中B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜焦距为______cm；(2)张沐同学把蜡烛移到A处，屏上的像变模糊，要使像变清晰，光屏应向______（选填“左”或“右”）适当移动，此时光屏上的像应该是倒立、______的实像；(3)在上述(2)操作的基础上，老师取下自己戴的眼镜放于蜡烛和凸透镜之间，光屏上的像又变得模糊，张沐同学发现当光屏向左移动适当距离后像又清晰。

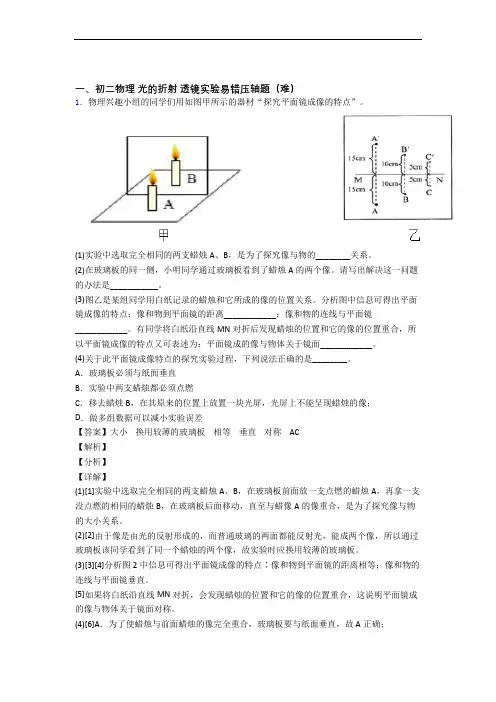

一、初二物理光的折射透镜实验易错压轴题（难）1．物理兴趣小组的同学们用如图甲所示的器材“探究平面镜成像的特点”。

(1)实验中选取完全相同的两支蜡烛A、B，是为了探究像与物的________关系。

(2)在玻璃板的同一侧，小明同学通过玻璃板看到了蜡烛A的两个像。

请写出解决这一问题的办法是___________。

(3)图乙是某组同学用白纸记录的蜡烛和它所成的像的位置关系。

分析图中信息可得出平面镜成像的特点：像和物到平面镜的距离____________；像和物的连线与平面镜____________。

有同学将白纸沿直线MN对折后发现蜡烛的位置和它的像的位置重合，所以平面镜成像的特点又可表述为：平面镜成的像与物体关于镜面____________。

(4)关于此平面镜成像特点的探究实验过程，下列说法正确的是________。

A．玻璃板必须与纸面垂直B．实验中两支蜡烛都必须点燃C．移去蜡烛B，在其原来的位置上放置一块光屏，光屏上不能呈现蜡烛的像；D．做多组数据可以减小实验误差【答案】大小换用较薄的玻璃板相等垂直对称 AC【解析】【分析】【详解】(1)[1]实验中选取完全相同的两支蜡烛A、B，在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，是为了探究像与物的大小关系。

(2)[2]由于像是由光的反射形成的，而普通玻璃的两面都能反射光，能成两个像，所以通过玻璃板该同学看到了同一个蜡烛的两个像，故实验时应换用较薄的玻璃板。

(3)[3][4]分析图2中信息可得出平面镜成像的特点∶像和物到平面镜的距离相等；像和物的连线与平面镜垂直。

[5]如果将白纸沿直线MN对折，会发现蜡烛的位置和它的像的位置重合，这说明平面镜成的像与物体关于镜面对称。

(4)[6]A．为了使蜡烛与前面蜡烛的像完全重合，玻璃板要与纸面垂直，故A正确；B ．在实验中，将一支蜡烛点燃并放在玻璃板的前边，用一支相同的蜡烛放在玻璃板的后边，是为了确定像的位置和比较像的大小。

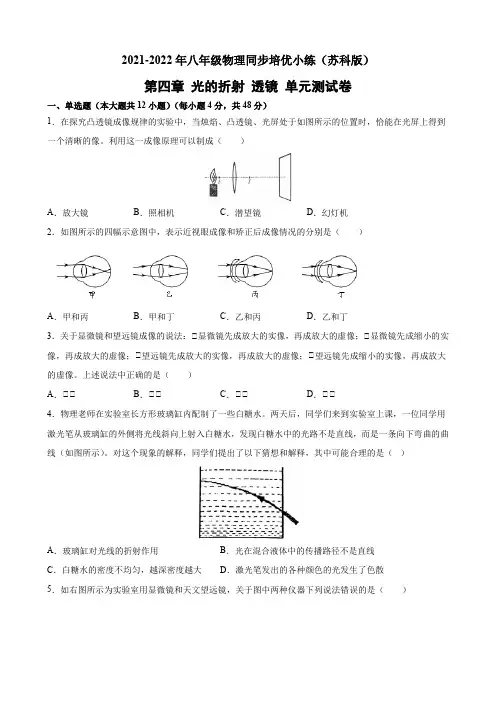

2021-2022年八年级物理同步培优小练（苏科版）第四章光的折射透镜单元测试卷一、单选题（本大题共12小题）（每小题4分，共48分）1．在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像。

利用这一成像原理可以制成（）A．放大镜B．照相机C．潜望镜D．幻灯机2．如图所示的四幅示意图中，表示近视眼成像和矫正后成像情况的分别是（）A．甲和丙B．甲和丁C．乙和丙D．乙和丁3．关于显微镜和望远镜成像的说法：①显微镜先成放大的实像，再成放大的虚像；①显微镜先成缩小的实像，再成放大的虚像；①望远镜先成放大的实像，再成放大的虚像；①望远镜先成缩小的实像，再成放大的虚像。

上述说法中正确的是（）A．①①B．①①C．①①D．①①4．物理老师在实验室长方形玻璃缸内配制了一些白糖水。

两天后，同学们来到实验室上课，一位同学用激光笔从玻璃缸的外侧将光线斜向上射入白糖水，发现白糖水中的光路不是直线，而是一条向下弯曲的曲线（如图所示）。

对这个现象的解释，同学们提出了以下猜想和解释，其中可能合理的是（）A．玻璃缸对光线的折射作用B．光在混合液体中的传播路径不是直线C．白糖水的密度不均匀，越深密度越大D．激光笔发出的各种颜色的光发生了色散5．如右图所示为实验室用显微镜和天文望远镜，关于图中两种仪器下列说法错误的是（）A．显微镜的目镜成正立放大的虚像，物镜成倒立放大的实像B．天文望远镜的目镜成正立放大的虚像，物镜成倒立缩小的实像C．显微镜的目镜相当于凸透镜，物镜相当于凹透镜D．天文望远镜的目镜和物镜都相当于凸透镜6．如图所示，AC为入射光线，CB为折射光线，且AO＜OB。

已知AO＝10cm，BO＝18cm，该凸透镜的焦距f的范围是（）A．10cm＜f＜18cm B．5cm＜f＜9cmC．9cm＜f＜10cm D．18cm＜f＜20cm7．夜间潜水时，水面下的人与岸上的另一人以光互传信息，如图所示，图中可能是光信息传播路径的是（）A．甲丙B．甲丁C．乙丁D．乙丙8．当光从空气射向水中发生反射和折射时，下列说法不正确的是（）A．垂直入射时，入射角、反射角、折射角都是0°B．如果入射角是45°，折射角是30°，则反射和折射光线的夹角为75°C．当光从空气斜射向水中时，折射光线将会靠近法线折射D．当入射角增大时，折射光线和反射光线的夹角变小9．如图，小华同学在做探究“凸透镜成像规律”实验时，把周老师的眼镜放在蜡烛和凸透镜之间，发现光屏上烛焰的像变模糊了。

一、初二物理光的折射透镜实验易错压轴题（难）1．如图所示，张沐同学在老师指导下做“探究凸透镜成像规律”的实验。

(1)当蜡烛位于图中B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜焦距为______cm；(2)张沐同学把蜡烛移到A处，屏上的像变模糊，要使像变清晰，光屏应向______（选填“左”或“右”）适当移动，此时光屏上的像应该是倒立、______的实像；(3)在上述(2)操作的基础上，老师取下自己戴的眼镜放于蜡烛和凸透镜之间，光屏上的像又变得模糊，张沐同学发现当光屏向左移动适当距离后像又清晰。

由此可知，老师所戴的眼镜是______透镜，它对光线有______作用；(4)随着实验的进行，蜡烛变短，为了使像仍成在光屏中央，此时最合理的办法是______。

【答案】10.0 左缩小凸会聚向上调蜡烛【解析】【分析】【详解】(1)[1]像和物大小相等，根据凸透镜的成像规律可知，物距和像距大小都等于两倍焦距，而物距是20.0cm，那么该凸透镜焦距为10.0cm。

(2)[2]张沐同学把蜡烛移到A处，这时物距大于两倍焦距，根据凸透镜的成像规律可知，像距在一倍焦距与两倍焦距之间，即所成的清晰像在60.0cm到70.0cm之间，那么光屏应向左适当移动。

[3]由上述可知，物距大于两倍焦距，根据凸透镜的成像规律，此时光屏上的像应该是倒立、缩小的实像。

(3)[4][5]假设老师所戴的眼镜是凹透镜，凹透镜的作用是把光线发散，那么蜡烛的光经过凹透镜后会发散，再经过凸透镜，最后所成的清晰像在光屏的后方，但是题中是把光屏往左移动得到清晰的像，这与题意不符合，所以老师戴的不是凹透镜；假设老师所戴的眼镜是凸透镜，凸透镜的作用是把光线会聚，那么蜡烛的光经过凸透镜后会会聚，再经过凸透镜，最后所成的清晰像在光屏的前方，题中是把光屏往左移动得到清晰的像，这与题意相符合，所以老师戴的是凸透镜。

凸透镜对光线有会聚作用。

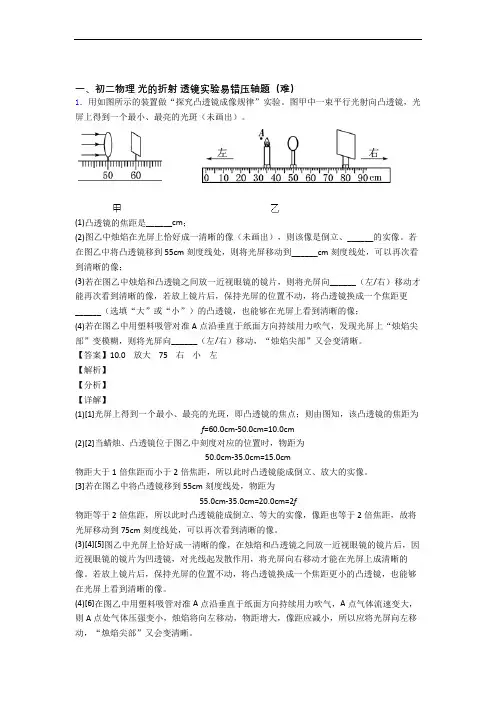

一、初二物理光的折射透镜实验易错压轴题（难）1．用如图所示的装置做“探究凸透镜成像规律”实验。

图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。

(1)凸透镜的焦距是______cm；(2)图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该像是倒立、______的实像。

若在图乙中将凸透镜移到55cm刻度线处，则将光屏移动到______cm刻度线处，可以再次看到清晰的像；(3)若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，则将光屏向______（左/右）移动才能再次看到清晰的像，若放上镜片后，保持光屏的位置不动，将凸透镜换成一个焦距更______（选填“大”或“小”）的凸透镜，也能够在光屏上看到清晰的像；(4)若在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气，发现光屏上“烛焰尖部”变模糊，则将光屏向______（左/右）移动，“烛焰尖部”又会变清晰。

【答案】10.0 放大 75 右小左【解析】【分析】【详解】(1)[1]光屏上得到一个最小、最亮的光斑，即凸透镜的焦点；则由图知，该凸透镜的焦距为f=60.0cm-50.0cm=10.0cm(2)[2]当蜡烛、凸透镜位于图乙中刻度对应的位置时，物距为50.0cm-35.0cm=15.0cm物距大于1倍焦距而小于2倍焦距，所以此时凸透镜能成倒立、放大的实像。

[3]若在图乙中将凸透镜移到55cm刻度线处，物距为55.0cm-35.0cm=20.0cm=2f物距等于2倍焦距，所以此时凸透镜能成倒立、等大的实像，像距也等于2倍焦距，故将光屏移动到75cm刻度线处，可以再次看到清晰的像。

(3)[4][5]图乙中光屏上恰好成一清晰的像，在烛焰和凸透镜之间放一近视眼镜的镜片后，因近视眼镜的镜片为凹透镜，对光线起发散作用，将光屏向右移动才能在光屏上成清晰的像。

若放上镜片后，保持光屏的位置不动，将凸透镜换成一个焦距更小的凸透镜，也能够在光屏上看到清晰的像。

一、初二物理光的折射透镜实验易错压轴题（难）1．某同学利用图示装置来研究凸透镜成像．（1）如图所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是________（正立/倒立）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的________方；（2）在保持（1）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光屏上再次成清晰的像，成的是________（选填“放大”、“缩小”或“等大”）的像；（3）在上述探究活动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为L，如图所示，则该透镜焦距f________ L（选填“＞”、“＜”或“=”），透镜先后两次所在位置A、B之间的距离S=________（用L0、L表示）．（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有________．【答案】倒立上缩小＜L0-2L相比原来暗【解析】（1）除了作为放大镜的作用外，凸透镜所成的像都是倒立的实像，蜡烛燃烧一段时间后高度减小，由于所成像是倒立的，烛焰的像将位于光屏中心的上方；（2）凸透镜向右移动直到再次成清晰的像时，物距必将大于两倍的焦距，所成像为缩小、倒立的实像；（3）在A点时，成放大、倒立的实像，此时物距在一倍焦距到二倍焦距之间，即f；在B 点时，成倒立、缩小的实像，由于光屏和蜡烛位置不变，则A点时的物距和B点时的像距长度相等，所以A、B间距离为L0-2L．（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．故答案为(1). 倒立上 (2). 缩小 (3). ＜L0-2L (4). 相比原来暗2．在探究凸透镜成像规律的实验中，黄汉首先测量了两个凸透镜的焦距，他设计了如下的表格：1焦距f/mm2焦距f/mm3焦距f/mm4焦距f/mm5焦距f/mm平均焦距f/mm凸透镜1凸透镜2(1)测量凸透镜焦距的实验原理是利用凸透镜对光有______（选填“会聚”或“发散”）作用。

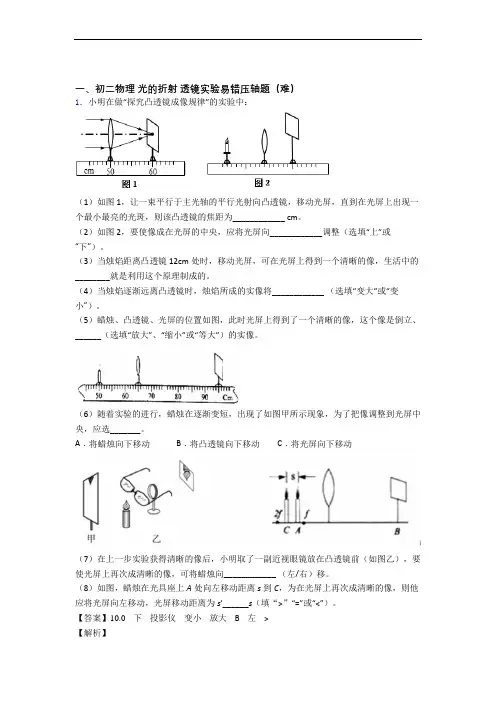

一、初二物理光的折射透镜实验易错压轴题（难）1．小明在做“探究凸透镜成像规律”的实验中：（1）如图1，让一束平行于主光轴的平行光射向凸透镜，移动光屏，直到在光屏上出现一个最小最亮的光斑，则该凸透镜的焦距为____________ cm。

（2）如图2，要使像成在光屏的中央，应将光屏向____________调整（选填“上”或“下”）。

（3）当烛焰距离凸透镜12cm处时，移动光屏，可在光屏上得到一个清晰的像，生活中的________就是利用这个原理制成的。

（4）当烛焰逐渐远离凸透镜时，烛焰所成的实像将____________ （选填“变大”或“变小”）。

（5）蜡烛、凸透镜、光屏的位置如图，此时光屏上得到了一个清晰的像，这个像是倒立、______（选填“放大”、“缩小”或“等大”）的实像。

（6）随着实验的进行，蜡烛在逐渐变短，出现了如图甲所示现象，为了把像调整到光屏中央，应选_______。

A．将蜡烛向下移动B．将凸透镜向下移动C．将光屏向下移动（7）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上再次成清晰的像，可将蜡烛向____________ （左/右）移。

（8）如图，蜡烛在光具座上A处向左移动距离s到C，为在光屏上再次成清晰的像，则他应将光屏向左移动，光屏移动距离为s′______s（填“>”“=”或“<”）。

【答案】10.0下投影仪变小放大 B 左 >【解析】【详解】(1)[1]移动光屏，直到在光屏上出现一个最小最亮的光斑，凸透镜所在的位置是50.0cm，光屏所在的位置是60.0cm，那么凸透镜的焦距是f==60.0cm-50.0cm10.0cm(2)[2]从图2可以看到，光屏的位置过高，要使像成在光屏的中央，应将光屏向下调整；(3)[3]当烛焰距离凸透镜12cm处时，物距大于一倍焦距，小于两倍焦距，根据凸透镜的成像规律可知，移动光屏，这时会成倒立、放大的实像，生活中的投影仪就是利用这个原理制成的；(4)[4]根据凸透镜的动态成像规律可知，当烛焰逐渐远离凸透镜时，烛焰所成的实像将变小；(5)[5]从图中可以看到，物距等于15cm，物距大于一倍焦距小于两倍焦距，根据凸透镜的成像规律可知，这个像是倒立、放大的实像；(6)[6]从图甲可以看到，像的位置偏上了，为了把像调整到光屏中央，应选将凸透镜向下移动，这样像会下移，重新在光屏中央，故选B；(7)[7]近视眼镜是凹透镜，对光线有发散作用，小明取了一副近视眼镜放在凸透镜前，那么所成的清晰像会往右移动，要使光屏上再次成清晰的像，根据凸透镜的动态成像规律可知，要使光屏上再次成清晰的像，可将蜡烛向左移；(8)[8]当物距等于2f，此时像距也是2f，物像之距最小，当蜡烛由A处向左移动距离s到C 时，由于物体向2f处靠近，物像之距在减小，那么物体移动的距离s小于像移动的距离s′。

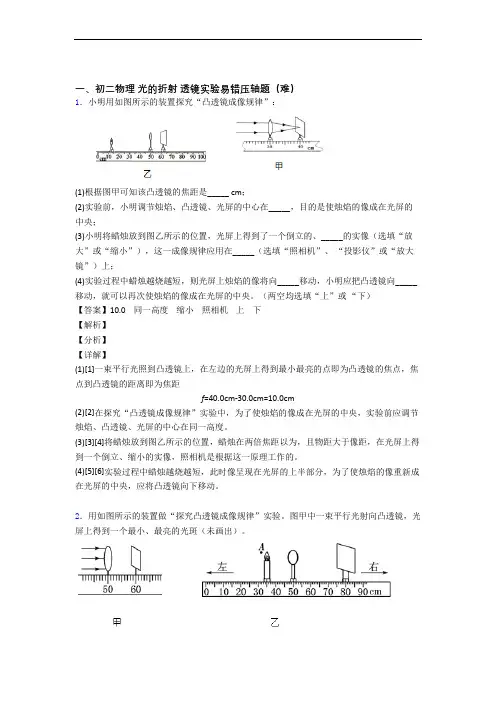

一、初二物理光的折射透镜实验易错压轴题（难）1．小明用如图所示的装置探究“凸透镜成像规律”：(1)根据图甲可知该凸透镜的焦距是_____cm；(2)实验前，小明调节烛焰、凸透镜、光屏的中心在_____，目的是使烛焰的像成在光屏的中央；(3)小明将蜡烛放到图乙所示的位置，光屏上得到了一个倒立的、_____的实像（选填“放大”或“缩小”），这一成像规律应用在_____（选填“照相机”、“投影仪”或“放大镜”）上；(4)实验过程中蜡烛越烧越短，则光屏上烛焰的像将向_____移动，小明应把凸透镜向_____移动，就可以再次使烛焰的像成在光屏的中央。

（两空均选填“上”或“下）【答案】10.0 同一高度缩小照相机上下【解析】【分析】【详解】(1)[1]一束平行光照到凸透镜上，在左边的光屏上得到最小最亮的点即为凸透镜的焦点，焦点到凸透镜的距离即为焦距f=40.0cm-30.0cm=10.0cm(2)[2]在探究“凸透镜成像规律”实验中，为了使烛焰的像成在光屏的中央，实验前应调节烛焰、凸透镜、光屏的中心在同一高度。

(3)[3][4]将蜡烛放到图乙所示的位置，蜡烛在两倍焦距以为，且物距大于像距，在光屏上得到一个倒立、缩小的实像，照相机是根据这一原理工作的。

(4)[5][6]实验过程中蜡烛越烧越短，此时像呈现在光屏的上半部分，为了使烛焰的像重新成在光屏的中央，应将凸透镜向下移动。

2．用如图所示的装置做“探究凸透镜成像规律”实验。

图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。

(1)凸透镜的焦距是______cm；(2)图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该像是倒立、______的实像。

若在图乙中将凸透镜移到55cm刻度线处，则将光屏移动到______cm刻度线处，可以再次看到清晰的像；(3)若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，则将光屏向______（左/右）移动才能再次看到清晰的像，若放上镜片后，保持光屏的位置不动，将凸透镜换成一个焦距更______（选填“大”或“小”）的凸透镜，也能够在光屏上看到清晰的像；(4)若在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气，发现光屏上“烛焰尖部”变模糊，则将光屏向______（左/右）移动，“烛焰尖部”又会变清晰。

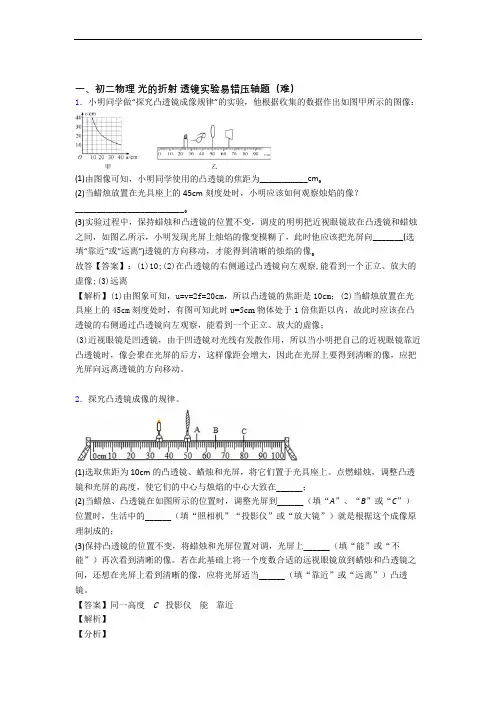

一、初二物理光的折射透镜实验易错压轴题（难）1．小明同学做“探究凸透镜成像规律”的实验，他根据收集的数据作出如图甲所示的图像：(1)由图像可知，小明同学使用的凸透镜的焦距为___________cm。

(2)当蜡烛放置在光具座上的45cm刻度处时，小明应该如何观察烛焰的像？_________________________。

(3)实验过程中，保持蜡烛和凸透镜的位置不变，调皮的明明把近视眼镜放在凸透镜和蜡烛之间，如图乙所示，小明发现光屏上烛焰的像变模糊了，此时他应该把光屏向_______(选填“靠近”或“远离”)透镜的方向移动，才能得到清晰的烛焰的像。

故答【答案】：(1)10;(2)在凸透镜的右侧通过凸透镜向左观察,能看到一个正立、放大的虚像;(3)远离【解析】(1)由图象可知，u=v=2f=20cm，所以凸透镜的焦距是10cm；(2)当蜡烛放置在光具座上的45cm刻度处时，有图可知此时u=5cm 物体处于1倍焦距以内，故此时应该在凸透镜的右侧通过凸透镜向左观察，能看到一个正立、放大的虚像；(3)近视眼镜是凹透镜，由于凹透镜对光线有发散作用，所以当小明把自己的近视眼镜靠近凸透镜时，像会聚在光屏的后方，这样像距会增大，因此在光屏上要得到清晰的像，应把光屏向远离透镜的方向移动。

2．探究凸透镜成像的规律。

(1)选取焦距为10cm的凸透镜、蜡烛和光屏，将它们置于光具座上。

点燃蜡烛，调整凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在______；(2)当蜡烛、凸透镜在如图所示的位置时，调整光屏到______（填“A”、“B”或“C”）位置时，生活中的______（填“照相机”“投影仪”或“放大镜”）就是根据这个成像原理制成的；(3)保持凸透镜的位置不变，将蜡烛和光屏位置对调，光屏上______（填“能”或“不能”）再次看到清晰的像。

若在此基础上将一个度数合适的远视眼镜放到蜡烛和凸透镜之间，还想在光屏上看到清晰的像，应将光屏适当______（填“靠近”或“远离”）凸透镜。

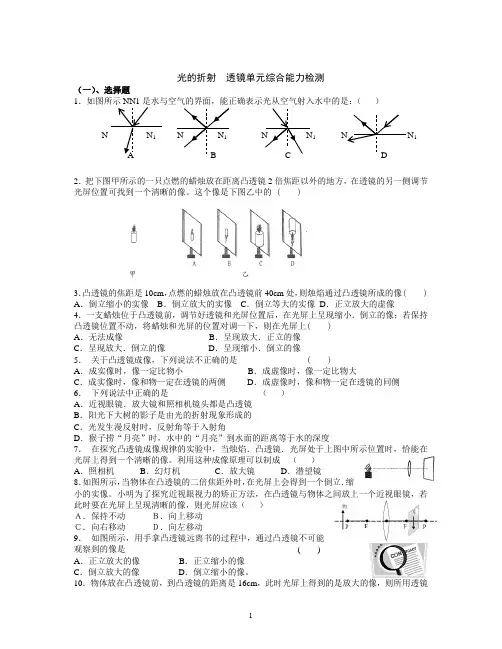

光的折射 透镜单元综合能力检测（一）、选择题12．把下图甲所示的一只点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像。

这个像是下图乙中的 ( )3．凸透镜的焦距是10cm ，点燃的蜡烛放在凸透镜前40cm 处，则烛焰通过凸透镜所成的像( )A ．倒立缩小的实像B ．倒立放大的实像C ．倒立等大的实像D ．正立放大的虚像4．一支蜡烛位于凸透镜前，调节好透镜和光屏位置后，在光屏上呈现缩小．倒立的像；若保持凸透镜位置不动，将蜡烛和光屏的位置对调一下，则在光屏上( )A ．无法成像B ．呈现放大．正立的像C ．呈现放大．倒立的像D ．呈现缩小．倒立的像5． 关于凸透镜成像，下列说法不正确的是 ( )A ．成实像时，像一定比物小B ．成虚像时，像一定比物大C ．成实像时，像和物一定在透镜的两侧D ．成虚像时，像和物一定在透镜的同侧6． 下列说法中正确的是 （ ）A ．近视眼镜．放大镜和照相机镜头都是凸透镜B ．阳光下大树的影子是由光的折射现象形成的C ．光发生漫反射时，反射角等于入射角D ．猴子捞“月亮”时，水中的“月亮”到水面的距离等于水的深度7． 在探究凸透镜成像规律的实验中，当烛焰．凸透镜．光屏处于上图中所示位置时，恰能在光屏上得到一个清晰的像。

利用这种成像原理可以制成 （ ）A ．照相机B ．幻灯机C ．放大镜D ．潜望镜8．如图所示，当物体在凸透镜的二倍焦距外时，在光屏上会得到一个倒立．缩小的实像。

小明为了探究近视眼视力的矫正方法，在凸透镜与物体之间放上一个近视眼镜，若此时要在光屏上呈现清晰的像，则光屏应该（ ）Ａ．保持不动 Ｂ．向上移动Ｃ．向右移动 Ｄ．向左移动9． 如图所示，用手拿凸透镜远离书的过程中，通过凸透镜不可能观察到的像是 ( )A ．正立放大的像B ．正立缩小的像C ．倒立放大的像D ．倒立缩小的像。

10．物体放在凸透镜前，到凸透镜的距离是16cm ，此时光屏上得到的是放大的像，则所用透镜的焦距可能是 （ ）A ．4cmB ．8cmC ．10cmD ．18cm11．在北京奥运会安保工作中将采用人脸识别系统（如图），识别系统的摄像机可以自动将镜头前1m 处的人脸拍摄成数码相片，通过信号线传递给计算机识别．摄像机的镜头 （ ）A ．相当于凸透镜，焦距可为0.5mB ．相当于凸透镜，焦距可为0.1mC ．相当于凹透镜，焦距可为0.5mD ．相当于凹透镜，焦距可为0.1m12．显微镜能对微小的物体进行高倍数放大，它利用两个焦距不同的凸透镜分别做为物镜和目镜，则物镜和目镜对被观察物所成的像是 （ ）A ．物镜成正立．放大的虚像B ．物镜和目镜都成实像C ．物镜和目镜都成虚像D ．目镜成正立．放大的虚像13．一个物体沿凸透镜的主光轴移动，当物距为30厘米时，在凸透镜另一侧的光屏上得到一个放大的实像，当物体移至物距为15厘米时，它的像一定是 （ ）A ．放大实像B ．缩小的实像C ．放大的虚像D ．缩小的虚像14．在利用蜡烛研究凸透镜成像的实验中，凸透镜的焦距是l0cm ，点燃的蜡烛放在距凸透镜15cm处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像。

一、初二物理光的折射透镜实验易错压轴题（难）1．小明用如图所示的装置探究“凸透镜成像规律”：(1)根据图甲可知该凸透镜的焦距是_____cm；(2)实验前，小明调节烛焰、凸透镜、光屏的中心在_____，目的是使烛焰的像成在光屏的中央；(3)小明将蜡烛放到图乙所示的位置，光屏上得到了一个倒立的、_____的实像（选填“放大”或“缩小”），这一成像规律应用在_____（选填“照相机”、“投影仪”或“放大镜”）上；(4)实验过程中蜡烛越烧越短，则光屏上烛焰的像将向_____移动，小明应把凸透镜向_____移动，就可以再次使烛焰的像成在光屏的中央。

（两空均选填“上”或“下）【答案】10.0 同一高度缩小照相机上下【解析】【分析】【详解】(1)[1]一束平行光照到凸透镜上，在左边的光屏上得到最小最亮的点即为凸透镜的焦点，焦点到凸透镜的距离即为焦距f=40.0cm-30.0cm=10.0cm(2)[2]在探究“凸透镜成像规律”实验中，为了使烛焰的像成在光屏的中央，实验前应调节烛焰、凸透镜、光屏的中心在同一高度。

(3)[3][4]将蜡烛放到图乙所示的位置，蜡烛在两倍焦距以为，且物距大于像距，在光屏上得到一个倒立、缩小的实像，照相机是根据这一原理工作的。

(4)[5][6]实验过程中蜡烛越烧越短，此时像呈现在光屏的上半部分，为了使烛焰的像重新成在光屏的中央，应将凸透镜向下移动。

2．小丽同学用焦距为15cm的凸透镜做“探究凸透镜成像的规律”实验：(1)实验过程中，当蜡烛与凸透镜的距离如图甲所示时，光屏上会得到一个清晰的倒立、______的实像，如果在凸透镜前放一个近视镜，小丽需要向______（填“左”或“右”）移动光屏才能看到烛焰清晰的像；(2)如图乙所示，一条平行于凹透镜主光轴的光线，经凹透镜和凸透镜折射后恰好经过A 点，请在图中画出经过两透镜后的折射光线______。

（F为凹透镜的虚焦点）【答案】等大右【解析】【分析】(1)根据物体在凸透镜的二倍焦距处的成像性质进行判断；正常的眼睛可以将光线会聚在视网膜上。

一、初二物理 光的折射 透镜实验易错压轴题（难）1．探究“凸透镜成像规律”实验时(1)小明在光具座上放置点燃的蜡烛、凸透镜、光屏情况如图所示，此时应______。

(2)正确调整后，光屏的中央恰好出现清晰的蜡烛像，则所成的是______像（填全像的性质），生活中的______（放大镜/投影仪/照相机）就是利用此原理工作的。

(3)小明将蜡烛靠近凸透镜移动一段距离，移动光屏位置又出现清晰的蜡烛像，这个像的大小与原来像相比将______（变大/变小/不变）。

(4)保持凸透镜的位置不变，小明将蜡烛放在光具座45cm 刻度位置时，无论怎样移动光屏，光屏上都不能出现清晰的蜡烛像，这是因为______。

【答案】调节光屏的高度，使三者的中心大致在同一高度（或光屏向上调） 倒立缩小的实 照相机 变大 蜡烛在焦点以内，成正立放大的虚像（或蜡烛在焦点以内不能成实像；或物距小于焦距不能成实像）【解析】【分析】【详解】解：(1)[1]蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中心，所以此时应 调节光屏的高度，使三者的中心大致在同一高度（或光屏向上调）。

(2)[2][3]把蜡烛放在距凸透镜15cm 处，35u cm =，20v cm =，物距大于像距，成倒立、缩小的实像，生活中的照相机就是利用此原理工作的。

(3)[4]小明将蜡烛靠近凸透镜移动一段距离，物距减小，移动光屏位置又出现清晰的蜡烛像，这个像的大小与原来像相比将变大。

(4)[5]无论怎样移动光屏，光屏上都不能出现清晰的蜡烛像，这是因为可能是物距小于焦距，此时成虚像；可能是物距等于焦距，此时不成像；可能是物距略大于焦距，此时像距非常远。

2．如图所示，请回答下列问题：(1)如图甲所示，一束平行光通过凸透镜在光屏上形成一个最小最亮的光点。

若用此凸透镜探究凸透镜成像规律，在乙图的基础上将蜡烛移至20cm 刻度线处，则应将光屏______（选填“远离”或“靠近”）凸透镜，再次在光屏成倒立、______（选填“放大”“等大”或“缩小”）的实像；(2)在乙图的基础上，保持蜡烛、凸透镜位置不动，在蜡烛和凸透镜之间放置______（选填“远视镜"或“近视镜”），将光屏远离后，会再次在光屏成清晰的像；(3)如果将凸透镜换成平面镜，保持蜡烛与平面镜的距离不动，移动光屏到合适位置，______（选填“能”或“不能"）在光屏成清晰的像。

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究“凸透镜成像规律”的实验中.(1)如图甲, 平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_____cm.(2)如图乙，光屏上呈现清晰的像素，此像的性质是_____的实像.若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像.(3)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中____处能观察到烛焰的像.(4)如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（近视/远视）.【答案】10.0 倒立放大 40 B 近视【解析】【分析】【详解】（1）由图甲结合凸透镜焦点的定义可知，焦点到凸透镜的距离为20.0cm-10.0cm=10.0cm，即凸透镜的焦距为f=10.0cm；（2）由图乙知，当蜡烛在刻度尺的10cm处，u=15cm，2f＞u＞f，由成像规律知，凸透镜成倒立放大的实像，此时v=55cm-25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm-10cm=6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，，说明延后成像了，即像距增大了，说明此透镜对光线有发散作用，故放置的是凹透镜，这种眼镜是用来矫正近视眼的．2．如图所示，在探究“凸透镜成像规律”的实验中，蜡烛在光屏上成倒立、等大的像，则凸透镜的焦距为____ cm。

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究光的折射规律时，从水面上方看水中的物体变浅了.为了确定水中物体所成像的位置，某学习小组进行了如下探究:u/mm306090120150180v/mm23456790113134A．把一个小灯泡a放在水中某处，观察灯泡所成像的位置。

B．将另一个相同的小灯泡b放在水面上方，调整其位置，使它的像与灯泡a的像重合。

C．用刻度尺测量灯泡b到水面的距离。

（1）测量时，把刻度尺的零刻度线对准灯泡b，水面处对应的刻度如图甲所示，则灯泡b 到水面的距离为_____cm。

（2）灯泡a的像到水面的距离与灯泡b到水面的距离一定相等，理由是:_______（3）测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，则刻度尺在水面处的示数表示_________。

（4）某小组实验时，每次都从灯泡a的正上方观察，测得灯泡a到水面距离u和灯泡a的像到水面距离v的对应关系如上表所示。

根据表中数据，请在图乙坐标中描点作出v-u关系图线。

（___________）由图线可知，v与u成______(选填“正比”、“反比”)。

【答案】8.20 像与物到镜面的距离相等灯泡a的深度正比【解析】【详解】(1)[1]从图甲可以看到，灯泡b到水面的距离为8.20cm；(2)[2]根据平面镜的成像规律可知，灯泡b到水面的距离大小等于灯泡b的像到水面的距离，而灯泡b的像与灯泡a的像是重合的，所以灯泡a的像到水面的距离与灯泡b到水面的距离一定相等；(3)[3]测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，因为光的折射，刻度尺的零刻度线真实位置应该是在灯泡a的位置，所以刻度尺在水面处的示数表示灯泡a的深度；(4)[4]根据表中数据，在坐标中描点作出v-u关系图线，如下图所示；[5]由图线可知，v与u成正比。

2．小明同学做“探究凸透镜成像规律”的实验，他根据收集的数据作出如图甲所示的图像：(1)由图像可知，小明同学使用的凸透镜的焦距为___________cm。

一、初二物理 光的折射 透镜实验易错压轴题（难）1．探究“凸透镜成像规律”实验时(1)小明在光具座上放置点燃的蜡烛、凸透镜、光屏情况如图所示，此时应______。

(2)正确调整后，光屏的中央恰好出现清晰的蜡烛像，则所成的是______像（填全像的性质），生活中的______（放大镜/投影仪/照相机）就是利用此原理工作的。

(3)小明将蜡烛靠近凸透镜移动一段距离，移动光屏位置又出现清晰的蜡烛像，这个像的大小与原来像相比将______（变大/变小/不变）。

(4)保持凸透镜的位置不变，小明将蜡烛放在光具座45cm 刻度位置时，无论怎样移动光屏，光屏上都不能出现清晰的蜡烛像，这是因为______。

【答案】调节光屏的高度，使三者的中心大致在同一高度（或光屏向上调） 倒立缩小的实 照相机 变大 蜡烛在焦点以内，成正立放大的虚像（或蜡烛在焦点以内不能成实像；或物距小于焦距不能成实像）【解析】【分析】【详解】解：(1)[1]蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中心，所以此时应 调节光屏的高度，使三者的中心大致在同一高度（或光屏向上调）。

(2)[2][3]把蜡烛放在距凸透镜15cm 处，35u cm =，20v cm =，物距大于像距，成倒立、缩小的实像，生活中的照相机就是利用此原理工作的。

(3)[4]小明将蜡烛靠近凸透镜移动一段距离，物距减小，移动光屏位置又出现清晰的蜡烛像，这个像的大小与原来像相比将变大。

(4)[5]无论怎样移动光屏，光屏上都不能出现清晰的蜡烛像，这是因为可能是物距小于焦距，此时成虚像；可能是物距等于焦距，此时不成像；可能是物距略大于焦距，此时像距非常远。

2．在“探究凸透镜成像的规律”实验中：(1)实验前，必须在光具座上将烛焰、凸透镜、光屏三者的中心调整到___________；(2)图甲中的凸透镜相当于眼睛的晶状体，光屏相当于眼睛的___________；(3)正确安装并调节好实验装置后，小芳同学在图甲所示的光屏上看到了烛焰清晰的像，则她看到的是___________（填“倒立”或“正立”）、___________（填“放大”或“缩小”）的实像；(4)若保持蜡烛和凸透镜的位置不变，把光屏向右移动一小段距离后，要想在光屏上再次得到清晰的像，可在蜡烛与凸透镜之间放一个焦距合适的___________（填“近视”或“远视”）眼镜；(5)某小组实验时对图甲中的装置进行了改进，将蜡烛换成“F”形的LED灯，并在光屏上贴方格纸，如图乙所示，请写出改进后的装置的一个优点：_________________；(6)为了方便从不同角度观察光屏上的像，光屏应选用较___________（填“粗糙”或“光滑”）的白色硬纸板。

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究凸透镜成像规律的实验中，黄汉首先测量了两个凸透镜的焦距，他设计了如下的表格：1焦距f/mm2焦距f/mm3焦距f/mm4焦距f/mm5焦距f/mm平均焦距f/mm凸透镜1凸透镜2(1)测量凸透镜焦距的实验原理是利用凸透镜对光有______（选填“会聚”或“发散”）作用。

此实验进行了多次测量，目的是______；(2)测出焦距后，黄汉选用了凸透镜1进行探究凸透镜成像的实验，分别进行了图（a）（b）、（c）图所示的实验。

请回答：①u表示______；②照相机是属于种______情形。

投影仪是属于______种情形能成虚像的是______种情形；[选填“（a）”“（b）”或“（c）”]③比较（a）、（b）两图，（a）图成的像比（b）图成的像______（选填“大”或“小”）。

【答案】会聚减小误差物距（a）（b）（c）小【解析】【分析】【详解】(1)[1]凸透镜对光有会聚作用，平行于主光轴的光线经过凸透镜后会会聚到焦点上，据此能测量出焦距。

[2]实验进行了多次测量取平均值，目的是为了减小误差。

(2)[3]由图可知，u是指蜡烛到透镜的距离，其表示的是物距。

[4][5][6]由图（a）可知，物距大于二倍焦距时，成倒立、缩小的实像，其应用是照相机；由图（b）可知，物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像，其应用是投影仪；由图（c）可知，物距小于焦距，成正立、放大的虚像。

[7]从（a）到（b）的过程中，物距变小，像距变大，像变小，所以（a）图成的像比（b）图成的像小。

2．如图是“探究凸透镜成像规律”的装置示意图，其中凸透镜焦距为10cm。

(1)蜡烛和凸透镜置于图示位置，调节光屏位置，光屏上会出现清晰的________（选填“放大”“等大”或“缩小”）的像，据此规律可制成______；若用课本挡住了凸透镜的上半部分，光屏上蜡焰的像会________；(2)保持蜡烛和光屏位置不动，将凸透镜逐渐向____移动，光屏上能成清晰缩小的像。

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究光的折射规律时，从水面上方看水中的物体变浅了.为了确定水中物体所成像的位置，某学习小组进行了如下探究:u/mm306090120150180v/mm23456790113134A．把一个小灯泡a放在水中某处，观察灯泡所成像的位置。

B．将另一个相同的小灯泡b放在水面上方，调整其位置，使它的像与灯泡a的像重合。

C．用刻度尺测量灯泡b到水面的距离。

（1）测量时，把刻度尺的零刻度线对准灯泡b，水面处对应的刻度如图甲所示，则灯泡b 到水面的距离为_____cm。

（2）灯泡a的像到水面的距离与灯泡b到水面的距离一定相等，理由是:_______（3）测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，则刻度尺在水面处的示数表示_________。

（4）某小组实验时，每次都从灯泡a的正上方观察，测得灯泡a到水面距离u和灯泡a的像到水面距离v的对应关系如上表所示。

根据表中数据，请在图乙坐标中描点作出v-u关系图线。

（___________）由图线可知，v与u成______(选填“正比”、“反比”)。

【答案】8.20 像与物到镜面的距离相等灯泡a的深度正比【解析】【详解】(1)[1]从图甲可以看到，灯泡b到水面的距离为8.20cm；(2)[2]根据平面镜的成像规律可知，灯泡b到水面的距离大小等于灯泡b的像到水面的距离，而灯泡b的像与灯泡a的像是重合的，所以灯泡a的像到水面的距离与灯泡b到水面的距离一定相等；(3)[3]测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，因为光的折射，刻度尺的零刻度线真实位置应该是在灯泡a的位置，所以刻度尺在水面处的示数表示灯泡a的深度；(4)[4]根据表中数据，在坐标中描点作出v-u关系图线，如下图所示；[5]由图线可知，v与u成正比。

2．在做“观察水的沸腾”实验，用所学知识回答下面问题：（1）甲、乙、丙三个实验小组的同学用相同规格的实验器材如图装置进行实验．三组同学都根据自己的实验数据描绘了图象（如图），其中______（填a、b、c中的两个）两条图线描绘的是“初温相同质量不同的水”的加热情况．由图象还可以判断水面上方的气压_____（填“大于”“等于”或“小于”）一个标准大气压．（2）在光具座上，蜡烛、凸透镜、光屏三者位于如图所示位置时，光屏上出现蜡烛清晰的像．当不移动凸透镜，只将蜡烛和光屏平位置互换，则光屏上________（填“能”或“不能”）收集到蜡烛的像．【答案】a、b 小于能【解析】【详解】（1）根据图2可知，a、b、c沸点相同，其中a、b初温相同，到沸腾时的时间不同，则两条图线描绘的是“初温相同质量不同的水”的加热情况。
