探针方法测量半导体的电阻率

材料物理性能实验六四探针法测半导体电阻率引言：材料的电阻率是衡量材料导电性能的重要指标之一、在半导体材料中，由于带电载流子的特殊特性，其电阻率与探测方法有一定的关联。

因此，对于半导体材料的电阻率测试与分析是十分关键的。

实验目的：通过四探针法测量半导体样品的电阻率，分析半导体电阻率的特点。

实验器材与材料：1.半导体样品2.四探针测试仪3.电源4.万用表5.连接线实验步骤：1.将四探针测试仪的四个探针插入半导体样品的表面，探针之间应呈正方形或矩形排列，并保持一定的间距。

2.打开四探针测试仪，选择合适的电流和电压范围，并进行零点校准。

3.调节电源，使电流通过半导体样品。

4.采集电压和电流的数值，并记录下来。

5.换一个电流方向，重复步骤46.将采集到的数据带入电阻率的计算公式，并计算出半导体样品的电阻率。

7.执行多次实验，取平均值得到更准确的结果。

数据处理：根据步骤6，将采集到的电压和电流数值带入下面的公式计算半导体样品的电阻率：ρ=(V*a)/(I*l)其中，ρ为电阻率，V为电压，I为电流，a为电流方向上的电流距离，l为垂直电流方向上的电流距离。

讨论与分析：通过实验测量得到的半导体样品的电阻率与其物理性质有关。

半导体的电阻率通常较高，且受温度的影响较大。

在常温下，半导体的电阻率通常较大，因为带电载流子在晶体内处于散乱运动的状态，导致电阻增大。

当温度升高时，带电载流子的能量增大，散射减少，电阻率减小。

此外，不同类型的半导体（n型或p型）其电阻率也有所不同。

实验注意事项：1.进行四探针法测量时，应保持探针与半导体样品的接触良好，防止有氧化层或其他杂质影响测量结果。

2.在调节电流和电压范围时，应注意不要超过半导体样品所能承受的最大值，以免损坏样品。

3.进行多次实验取平均值时，应尽量保持实验条件的一致性，以获得准确的结果。

结论：通过实验测量得到的半导体样品电阻率可用于分析半导体的导电特性。

半导体的电阻率通常较高且温度敏感。

实验四探针法测电阻率1．实验目的：学习用四探针法测量半导体材料的体电阻率和扩散薄层的电阻率及方块电阻。

2．实验内容①硅单晶片电阻率的测量：选不同电阻率及不同厚度的大单晶圆片，改变条件（光照与否），对测量结果进行比较。

②薄层电阻率的测量：对不同尺寸的单面扩散片和双面扩散片的薄层电阻率进行测量。

改变条件进行测量（与①相同），对结果进行比较。

3．实验原理：在半导体器件的研制和生产过程中常常要对半导体单晶材料的原始电阻率和经过扩散、外延等工艺处理后的薄层电阻进行测量。

测量电阻率的方法很多，有两探针法，四探针法，单探针扩展电阻法，范德堡法等，我们这里介绍的是四探针法。

因为这种方法简便可行，适于批量生产，所以目前得到了广泛应用。

所谓四探针法，就是用针间距约1毫米的四根金属探针同时压在被测样品的平整表面上如图1a所示。

利用恒流源给1、4两个探针通以小电流，然后在2、3两个探针上用高输入阻抗的静电计、电位差计、电子毫伏计或数字电压表测量电压，最后根据理论公式计算出样品的电阻率［１］式中，C为四探针的修正系数，单位为厘米，C的大小取决于四探针的排列方法和针距，探针的位置和间距确定以后，探针系数C 就是一个常数；V 23为2、3两探针之间的电压，单位为伏特；I 为通过样品的电流，单位为安培。

半导体材料的体电阻率和薄层电阻率的测量结果往往与式样的形状和尺寸密切相关，下面我们分两种情况来进行讨论。

⑴ 半无限大样品情形图1给出了四探针法测半无穷大样品电阻率的原理图，图中(a)为四探针测量电阻率的装置；(b)为半无穷大样品上探针电流的分布及等势面图形；(c)和(d)分别为正方形排列及直线排列的四探针图形。

因为四探针对半导体表面的接触均为点接触，所以，对图１（b ）所示的半无穷大样品，电流I 是以探针尖为圆心呈径向放射状流入体内的。

因而电流在体内所形成的等位面为图中虚线所示的半球面。

于是，样品电阻率为ρ，半径为r ，间距为dr 的两个半球等位面间的电阻为 它们之间的电位差为 dr r IIdR dV 22πρ==。

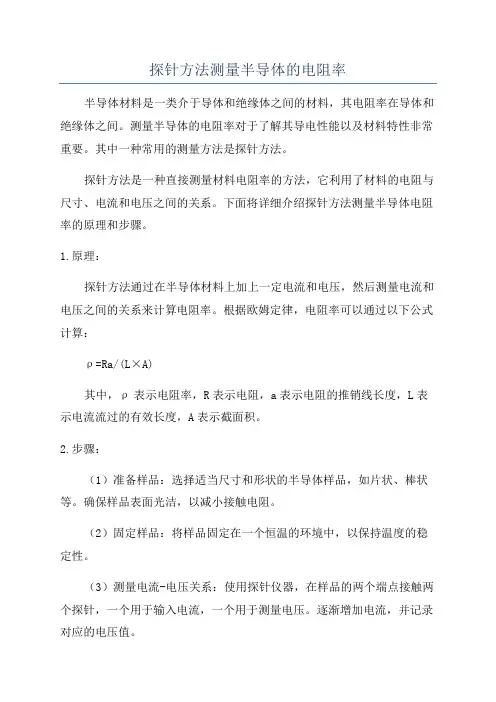

探针方法测量半导体的电阻率半导体材料是一类介于导体和绝缘体之间的材料，其电阻率在导体和绝缘体之间。

测量半导体的电阻率对于了解其导电性能以及材料特性非常重要。

其中一种常用的测量方法是探针方法。

探针方法是一种直接测量材料电阻率的方法，它利用了材料的电阻与尺寸、电流和电压之间的关系。

下面将详细介绍探针方法测量半导体电阻率的原理和步骤。

1.原理：探针方法通过在半导体材料上加上一定电流和电压，然后测量电流和电压之间的关系来计算电阻率。

根据欧姆定律，电阻率可以通过以下公式计算：ρ=Ra/(L×A)其中，ρ表示电阻率，R表示电阻，a表示电阻的推销线长度，L表示电流流过的有效长度，A表示截面积。

2.步骤：（1）准备样品：选择适当尺寸和形状的半导体样品，如片状、棒状等。

确保样品表面光洁，以减小接触电阻。

（2）固定样品：将样品固定在一个恒温的环境中，以保持温度的稳定性。

（3）测量电流-电压关系：使用探针仪器，在样品的两个端点接触两个探针，一个用于输入电流，一个用于测量电压。

逐渐增加电流，并记录对应的电压值。

（4）计算电阻率：利用测量到的电流和电压值，计算电阻率。

根据欧姆定律，电阻率可以通过R=V/I计算得到。

（5）考虑材料特性：根据材料的尺寸和形状，以及探针的接触情况来修正计算结果。

比如，对于不同形状的样品，可以根据几何形状的关系来计算电阻率。

探针方法测量半导体电阻率的优点是直接、无损伤地测量样品，可以获得较准确的电阻率值。

然而，探针方法也存在一些局限性，比如接触电阻和温度效应等。

接触电阻是由于探针与样品之间的接触不完美而引起的额外电阻，可能会导致电阻率的测量偏差。

温度效应是由于样品在加上电流后发热，导致温度升高，从而影响电阻率的测量结果。

为了减小这些误差，可以采取一些措施，如使用更小的探头，提高接触的稳定性，降低电流密度以减小温度效应等。

此外，还可以进行多组数据的测量，取平均值，以获得更准确的结果。

总之，探针方法是一种常用的测量半导体电阻率的方法，通过测量电流-电压关系来计算电阻率。

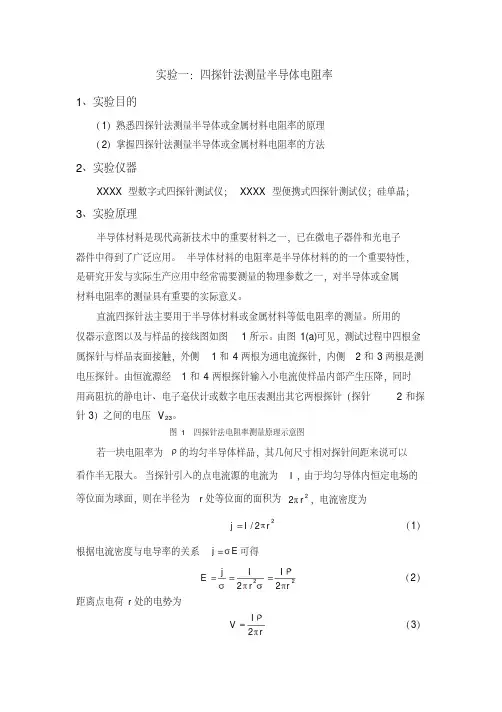

实验一：四探针法测量半导体电阻率1、实验目的（1）熟悉四探针法测量半导体或金属材料电阻率的原理（2）掌握四探针法测量半导体或金属材料电阻率的方法2、实验仪器XXXX 型数字式四探针测试仪；XXXX 型便携式四探针测试仪；硅单晶；3、实验原理半导体材料是现代高新技术中的重要材料之一，已在微电子器件和光电子器件中得到了广泛应用。

半导体材料的电阻率是半导体材料的的一个重要特性，是研究开发与实际生产应用中经常需要测量的物理参数之一，对半导体或金属材料电阻率的测量具有重要的实际意义。

直流四探针法主要用于半导体材料或金属材料等低电阻率的测量。

所用的仪器示意图以及与样品的接线图如图1所示。

由图1(a)可见，测试过程中四根金属探针与样品表面接触，外侧1和4两根为通电流探针，内侧2和3两根是测电压探针。

由恒流源经1和4两根探针输入小电流使样品内部产生压降，同时用高阻抗的静电计、电子毫伏计或数字电压表测出其它两根探针（探针2和探针3）之间的电压V 23。

图1 四探针法电阻率测量原理示意图若一块电阻率为的均匀半导体样品，其几何尺寸相对探针间距来说可以看作半无限大。

当探针引入的点电流源的电流为I ，由于均匀导体内恒定电场的等位面为球面，则在半径为r 处等位面的面积为22r ，电流密度为2/2jI r（1）根据电流密度与电导率的关系j E 可得2222jI I Err（2）距离点电荷r 处的电势为2I Vr（3）半导体内各点的电势应为四个探针在该点所形成电势的矢量和。

通过数学推导，四探针法测量电阻率的公式可表示为123231224133411112()V V Cr r r r II（4）式中，11224133411112()Cr r r r 为探针系数，与探针间距有关，单位为cm 。

若四探针在同一直线上，如图1(a)所示，当其探针间距均为S 时，则被测样品的电阻率为1232311112()222V V SSSSSII（5）此即常见的直流等间距四探针法测电阻率的公式。

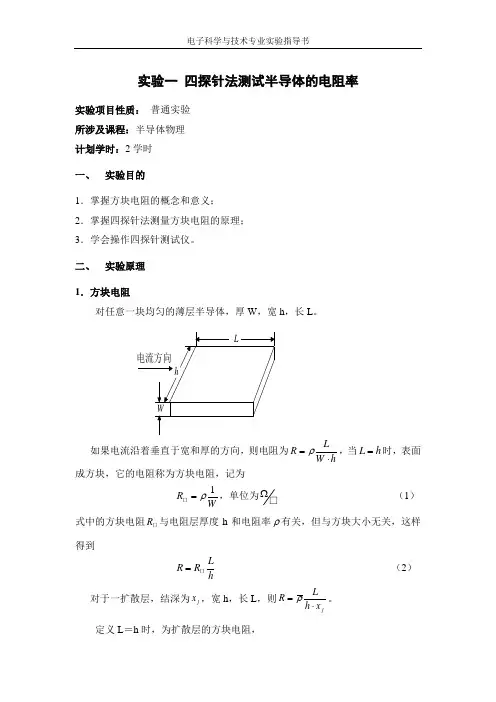

实验一 四探针法测试半导体的电阻率实验项目性质： 普通实验 所涉及课程：半导体物理 计划学时：2学时 一、 实验目的1．掌握方块电阻的概念和意义； 2．掌握四探针法测量方块电阻的原理； 3．学会操作四探针测试仪。

二、 实验原理 1．方块电阻对任意一块均匀的薄层半导体，厚W ，宽h ，长L 。

如果电流沿着垂直于宽和厚的方向，则电阻为hW LR ⋅=ρ，当h L =时，表面成方块，它的电阻称为方块电阻，记为WR 1ρ=口，单位为Ω□ （1）式中的方块电阻口R 与电阻层厚度h 和电阻率ρ有关，但与方块大小无关，这样得到hLR R 口= （2） 对于一扩散层，结深为j x ，宽h ，长L ，则jx h LR ⋅=ρ。

定义L ＝h 时，为扩散层的方块电阻，1jjR x x ρσ==□ (3) 这里的ρ、σ均为平均电阻率和平均电导率。

若原衬底的杂质浓度为()B N x ，扩散层杂质浓度分布为()N x ，则有效杂质浓度分布为()()()eff B N x N x N x =-。

在j x x =处，()eff N x 0=。

又假定杂质全部电离，则载流子浓度也是()eff N x 。

则扩散层的电导率分布为1()()()eff x N x q x σμρ==，对结深的方向进行积分求平均，可得到 011()()jjx x eff jjx dx N x q dx x x σσμ==⎰⎰。

（4）若μ为常数，由（3）式，有01()jx eff R q N x dxμ=⎰□。

其中0()jx eff N x dx ⎰表示扩散层的有效杂质总量。

当衬底的原有杂质浓度很低时，有()()eff N x N x ≈，则()()jjx x eff N x dx N x dx Q ==⎰⎰（单位面积的扩散杂志总量）因此有1R q Qμ≈□。

2．四探针法测扩散层的方块电阻将四根排成一条直线的探针以一定的压力垂直地压在被测样品表面上，在1、4探针间通过电流I （mA ），2、3探针间就产生一定的电压V(mV)。

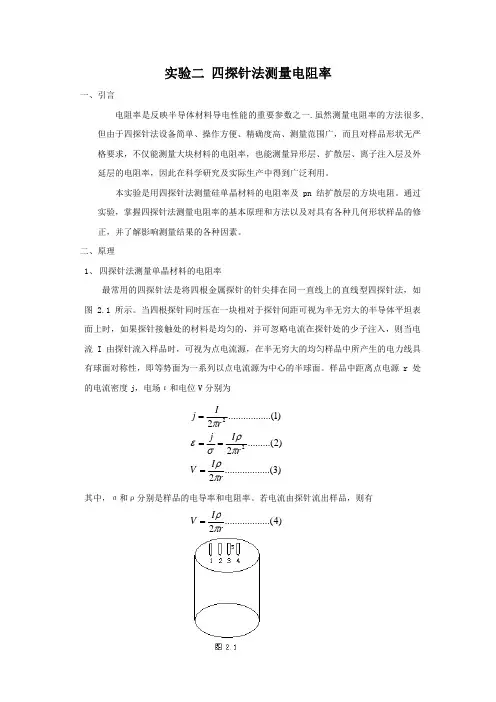

实验二 四探针法测量电阻率一、引言电阻率是反映半导体材料导电性能的重要参数之一.虽然测量电阻率的方法很多,但由于四探针法设备简单、操作方便、精确度高、测量范围广，而且对样品形状无严格要求，不仅能测量大块材料的电阻率，也能测量异形层、扩散层、离子注入层及外延层的电阻率，因此在科学研究及实际生产中得到广泛利用。

本实验是用四探针法测量硅单晶材料的电阻率及pn 结扩散层的方块电阻。

通过实验，掌握四探针法测量电阻率的基本原理和方法以及对具有各种几何形状样品的修正，并了解影响测量结果的各种因素。

二、原理1、 四探针法测量单晶材料的电阻率最常用的四探针法是将四根金属探针的针尖排在同一直线上的直线型四探针法，如图2.1所示。

当四根探针同时压在一块相对于探针间距可视为半无穷大的半导体平坦表面上时，如果探针接触处的材料是均匀的，并可忽略电流在探针处的少子注入，则当电流I 由探针流入样品时，可视为点电流源，在半无穷大的均匀样品中所产生的电力线具有球面对称性，即等势面为一系列以点电流源为中心的半球面。

样品中距离点电源r 处的电流密度j，电场ε和电位V 分别为)3........(..........2)2.........(2)1.......(. (22)2r I V r I j r Ij πρπρσεπ====其中，σ和ρ分别是样品的电导率和电阻率。

若电流由探针流出样品，则有)4........(..........2rI V πρ=因此，当电流由探针1流入样品，自探针4流出样品时，根据电位叠加原理，在探针2处的电位为)5.....(. (12123)212S S I S I V +⋅-⋅=πρπρ 在探针3处的电位为)6.....(. (12123)213S I S S I V ⋅-+⋅=πρπρ 式中的S 1是探针1和2之间的距离，S2是探针2和3之间的距离，S3是探针3和4之间的距离。

所以探针2、3之间的电位为)7......(S 1S S 1S S 1S 1(2I V V V 3213213223++-+-⋅πρ=-= 由此可求出样品的电阻率为)8.....(..........)S 1S S 1S S 1S 1(I V 2132132123-++-+-π=ρ 当S1＝S2＝S3＝S 时，（8）式简化为)9.....(. (223)IV Sπρ= （9）式就是利用直线型四探针测量电阻率的公式。

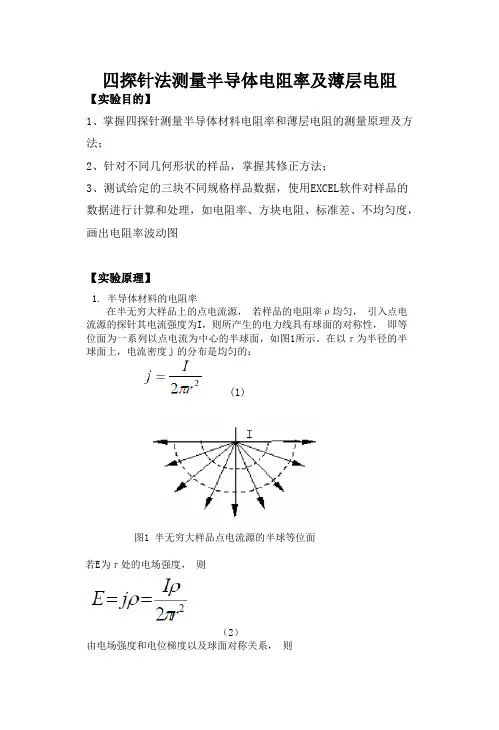

四探针法测量半导体电阻率及薄层电阻【实验目的】1、掌握四探针测量半导体材料电阻率和薄层电阻的测量原理及方法；2、针对不同几何形状的样品，掌握其修正方法；3、测试给定的三块不同规格样品数据，使用EXCEL软件对样品的数据进行计算和处理，如电阻率、方块电阻、标准差、不均匀度，画出电阻率波动图【实验原理】1. 半导体材料的电阻率在半无穷大样品上的点电流源，若样品的电阻率ρ均匀，引入点电流源的探针其电流强度为I，则所产生的电力线具有球面的对称性，即等位面为一系列以点电流为中心的半球面，如图1所示。

在以ｒ为半径的半球面上，电流密度ｊ的分布是均匀的：(1)图1 半无穷大样品点电流源的半球等位面若E为ｒ处的电场强度，则（2）由电场强度和电位梯度以及球面对称关系，则（3）(4)取ｒ为无穷远处的电位为零，则(5)(6)上式就是半无穷大均匀样品上离开点电流源距离为ｒ的点的电位与探针流过的电流和样品电阻率的关系式，它代表了一个点电流源对距离ｒ处点的电势的贡献。

对于图2所示的情形，四根探针位于样品中央，电流从探针1流入，从探针4流出，则可将1和4探针认为是点电流源，由(6)式可知，2和3探针的电位为1、3探针的电位差为：(7)由此可得出样品的电阻率为：(8)(8)式就是利用直流四探针法测量电阻率的普遍公式。

我们只需测出流过1 4 探针的电流I 以及2 3 探针间的电位差V 2 3，代入四根探针的间距，就可以求出该样品的电阻率ρ。

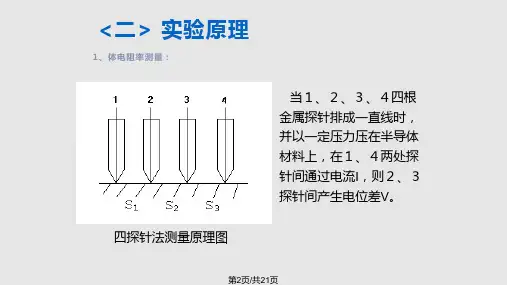

实际测量中，最常用的是直线型四探针， 即四根探针的针尖位于同一直线上，并且间距相等，如图3所示。

设 r 12 = r 23 = r 34 = S ，则有：(9)图2 任意位置的四探针 图3 直线型四探针（9）式就是常见的直流四探针 (等间距) 测量电阻率的公式， 也是本实验要用的测量公式之一。

需要指出的是： 这一公式是在半无限大样品的基础上导出的，实用中必需满足样品厚度及边缘与探针之间的最近距离大于四倍探针间距， 这样才能使该式具有足够的精确度。

实验一 四探针法测电阻率引言电阻率是反映半导体材料导电性能的重要参数之一。

测量电阻串的方法很多，四探针法是一种广泛采用的标准方法。

它的优点是设备简屯操作方便，精确度向，对样品的形状无严格要求。

本实验的目的是：掌握四探针测试电阻率的原理、方法和关于样品几何尺寸的修正，并了解影响测试结果的因素。

原理在一块相对于探针间距可视力半无穷大的均匀电阻率的样品上，有两个点电流源1、4。

电流由1流入，从4流出。

2、3是样品上另外两个探针的位置，它们相对于1、4两点的距离分别为、、、，如图1所示。

在半无穷大的均匀样品上点电流源所产生的电力线具有球面对称性，即等势面为一系列以点电流源为中心的半球面，如图2所示。

12r 42r 13r 43r图1 位置任意的是探针 图2 半无穷大样品上点电流源的半球等势面 若样品电阻率为ρ，样品电流为I ，则在离点电流源距离为r 处的电流密度J 为：22r I J π=（1） 又根据ρε=J （2）其中，ε为r 处的电场强度，有（1）、（2）式得22rI πρε= （3） 根据电场强度和电势梯度得关系及球面对称性可得 drdV −=ε 取r 为无穷远处得电势V 为零，则有 ∫∫∞−=r r V dr dV ε)(0r I r V 12)(πρ= （4）式（4）代表一个点电流源对距r 处点的点势的贡献。

在图1的情况，2、3两点的电势应为1、4两个相反极性的电电流源的共同贡献，即：11(242122r r I V −=πρ （5） )11(243133r r I V −=πρ （6）2、3两点的电势差为)1111(2431342122r r r r I V +−−=πρ 由此可以得出样品的电阻率为：1111(24313421223r r r r I V +−−=πρ （7）这就是利用四探针法测量电阻率的普遍公式。

只需测出流过1、4探针的电流；2、3探针间的电势差以及四根探针之间的距离，就可利用（7）式求出样品的电阻率。
