半导体电阻率的测量

材料物理性能实验六四探针法测半导体电阻率引言：材料的电阻率是衡量材料导电性能的重要指标之一、在半导体材料中，由于带电载流子的特殊特性，其电阻率与探测方法有一定的关联。

因此，对于半导体材料的电阻率测试与分析是十分关键的。

实验目的：通过四探针法测量半导体样品的电阻率，分析半导体电阻率的特点。

实验器材与材料：1.半导体样品2.四探针测试仪3.电源4.万用表5.连接线实验步骤：1.将四探针测试仪的四个探针插入半导体样品的表面，探针之间应呈正方形或矩形排列，并保持一定的间距。

2.打开四探针测试仪，选择合适的电流和电压范围，并进行零点校准。

3.调节电源，使电流通过半导体样品。

4.采集电压和电流的数值，并记录下来。

5.换一个电流方向，重复步骤46.将采集到的数据带入电阻率的计算公式，并计算出半导体样品的电阻率。

7.执行多次实验，取平均值得到更准确的结果。

数据处理：根据步骤6，将采集到的电压和电流数值带入下面的公式计算半导体样品的电阻率：ρ=(V*a)/(I*l)其中，ρ为电阻率，V为电压，I为电流，a为电流方向上的电流距离，l为垂直电流方向上的电流距离。

讨论与分析：通过实验测量得到的半导体样品的电阻率与其物理性质有关。

半导体的电阻率通常较高，且受温度的影响较大。

在常温下，半导体的电阻率通常较大，因为带电载流子在晶体内处于散乱运动的状态，导致电阻增大。

当温度升高时，带电载流子的能量增大，散射减少，电阻率减小。

此外，不同类型的半导体（n型或p型）其电阻率也有所不同。

实验注意事项：1.进行四探针法测量时，应保持探针与半导体样品的接触良好，防止有氧化层或其他杂质影响测量结果。

2.在调节电流和电压范围时，应注意不要超过半导体样品所能承受的最大值，以免损坏样品。

3.进行多次实验取平均值时，应尽量保持实验条件的一致性，以获得准确的结果。

结论：通过实验测量得到的半导体样品电阻率可用于分析半导体的导电特性。

半导体的电阻率通常较高且温度敏感。

实验四探针法测电阻率1．实验目的：学习用四探针法测量半导体材料的体电阻率和扩散薄层的电阻率及方块电阻。

2．实验内容①硅单晶片电阻率的测量：选不同电阻率及不同厚度的大单晶圆片，改变条件（光照与否），对测量结果进行比较。

②薄层电阻率的测量：对不同尺寸的单面扩散片和双面扩散片的薄层电阻率进行测量。

改变条件进行测量（与①相同），对结果进行比较。

3．实验原理：在半导体器件的研制和生产过程中常常要对半导体单晶材料的原始电阻率和经过扩散、外延等工艺处理后的薄层电阻进行测量。

测量电阻率的方法很多，有两探针法，四探针法，单探针扩展电阻法，范德堡法等，我们这里介绍的是四探针法。

因为这种方法简便可行，适于批量生产，所以目前得到了广泛应用。

所谓四探针法，就是用针间距约1毫米的四根金属探针同时压在被测样品的平整表面上如图1a所示。

利用恒流源给1、4两个探针通以小电流，然后在2、3两个探针上用高输入阻抗的静电计、电位差计、电子毫伏计或数字电压表测量电压，最后根据理论公式计算出样品的电阻率［１］式中，C为四探针的修正系数，单位为厘米，C的大小取决于四探针的排列方法和针距，探针的位置和间距确定以后，探针系数C 就是一个常数；V 23为2、3两探针之间的电压，单位为伏特；I 为通过样品的电流，单位为安培。

半导体材料的体电阻率和薄层电阻率的测量结果往往与式样的形状和尺寸密切相关，下面我们分两种情况来进行讨论。

⑴ 半无限大样品情形图1给出了四探针法测半无穷大样品电阻率的原理图，图中(a)为四探针测量电阻率的装置；(b)为半无穷大样品上探针电流的分布及等势面图形；(c)和(d)分别为正方形排列及直线排列的四探针图形。

因为四探针对半导体表面的接触均为点接触，所以，对图１（b ）所示的半无穷大样品，电流I 是以探针尖为圆心呈径向放射状流入体内的。

因而电流在体内所形成的等位面为图中虚线所示的半球面。

于是，样品电阻率为ρ，半径为r ，间距为dr 的两个半球等位面间的电阻为 它们之间的电位差为 dr r IIdR dV 22πρ==。

探针方法测量半导体的电阻率半导体材料是一类介于导体和绝缘体之间的材料，其电阻率在导体和绝缘体之间。

测量半导体的电阻率对于了解其导电性能以及材料特性非常重要。

其中一种常用的测量方法是探针方法。

探针方法是一种直接测量材料电阻率的方法，它利用了材料的电阻与尺寸、电流和电压之间的关系。

下面将详细介绍探针方法测量半导体电阻率的原理和步骤。

1.原理：探针方法通过在半导体材料上加上一定电流和电压，然后测量电流和电压之间的关系来计算电阻率。

根据欧姆定律，电阻率可以通过以下公式计算：ρ=Ra/(L×A)其中，ρ表示电阻率，R表示电阻，a表示电阻的推销线长度，L表示电流流过的有效长度，A表示截面积。

2.步骤：（1）准备样品：选择适当尺寸和形状的半导体样品，如片状、棒状等。

确保样品表面光洁，以减小接触电阻。

（2）固定样品：将样品固定在一个恒温的环境中，以保持温度的稳定性。

（3）测量电流-电压关系：使用探针仪器，在样品的两个端点接触两个探针，一个用于输入电流，一个用于测量电压。

逐渐增加电流，并记录对应的电压值。

（4）计算电阻率：利用测量到的电流和电压值，计算电阻率。

根据欧姆定律，电阻率可以通过R=V/I计算得到。

（5）考虑材料特性：根据材料的尺寸和形状，以及探针的接触情况来修正计算结果。

比如，对于不同形状的样品，可以根据几何形状的关系来计算电阻率。

探针方法测量半导体电阻率的优点是直接、无损伤地测量样品，可以获得较准确的电阻率值。

然而，探针方法也存在一些局限性，比如接触电阻和温度效应等。

接触电阻是由于探针与样品之间的接触不完美而引起的额外电阻，可能会导致电阻率的测量偏差。

温度效应是由于样品在加上电流后发热，导致温度升高，从而影响电阻率的测量结果。

为了减小这些误差，可以采取一些措施，如使用更小的探头，提高接触的稳定性，降低电流密度以减小温度效应等。

此外，还可以进行多组数据的测量，取平均值，以获得更准确的结果。

总之，探针方法是一种常用的测量半导体电阻率的方法，通过测量电流-电压关系来计算电阻率。

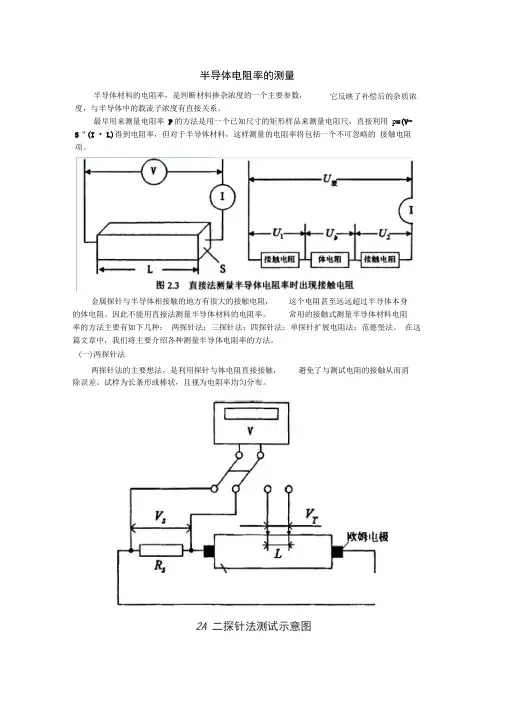

半导体电阻率的测量半导体材料的电阻率，是判断材料掺杂浓度的一个主要参数，它反映了补偿后的杂质浓度，与半导体中的载流子浓度有直接关系。

最早用来测量电阻率P的方法是用一个已知尺寸的矩形样品来测量电阻尺，直接利用p=(V- S“(I • L)得到电阻率，但对于半导体材料，这样测量的电阻率将包括一个不可忽略的接触电阻项。

金属探针与半导体相接触的地方有很大的接触电阻，这个电阻甚至远远超过半导体本身的体电阻。

因此不能用直接法测量半导体材料的电阻率。

常用的接触式测量半导体材料电阻率的方法主要有如下几种：两探针法；三探针法；四探针法；单探针扩展电阻法；范德堡法。

在这篇文章中，我们将主要介绍各种测量半导体电阻率的方法。

(一)两探针法两探针法的主要想法，是利用探针与体电阻直接接触，避免了与测试电阻的接触从而消除误差。

试样为长条形或棒状，且视为电阻率均匀分布。

2A二探针法测试示意图利用高阻抗的电压计测量电阻上的电压从而得到流过半导体的电流，再利用电压计测得 半导体上流过单位长度的电压压降，再测得长度L ,从而得到 尸（V*S ） /（I*L ） , S 为试样表 面积。

（二）三探针法三探针法适用于测量相同导电类型， 低阻衬底的外延层材料的电阻率。

该方法是利用金 属探针与半导体材料接触处的反向电流.电压特性、测定击穿时的电压来获得材料电阻率的 知识的。

金半接触反向偏置时， 外电压几乎全部降在接触处，空间电荷区中电场很大， 载流 子在电场作用下与晶格原子发生碰撞电离。

随着外电场增加，发生雪崩击穿，击穿电压与掺 杂浓度有关，具体关系由经验公式给出，再根据电阻率与杂质浓度的关系图线， 从而可以得到材料的电阻率。

（三）四探针法直线四探针法是用针距约为 1毫米的四根探针同时压在样品的平整表面上，。

利用恒流 源给I 、4探针通以一个小电流，然后用高输入阻抗的电位差计、电子毫伏计或数字电压表 测量电压。

利用高阻值电压计测得 2、3探针间的电压值， 从而根据公式 p =V 23 *c/l 。

实验一：四探针法测量半导体电阻率1、实验目的（1）熟悉四探针法测量半导体或金属材料电阻率的原理（2）掌握四探针法测量半导体或金属材料电阻率的方法2、实验仪器XXXX 型数字式四探针测试仪；XXXX 型便携式四探针测试仪；硅单晶；3、实验原理半导体材料是现代高新技术中的重要材料之一，已在微电子器件和光电子器件中得到了广泛应用。

半导体材料的电阻率是半导体材料的的一个重要特性，是研究开发与实际生产应用中经常需要测量的物理参数之一，对半导体或金属材料电阻率的测量具有重要的实际意义。

直流四探针法主要用于半导体材料或金属材料等低电阻率的测量。

所用的仪器示意图以及与样品的接线图如图1所示。

由图1(a)可见，测试过程中四根金属探针与样品表面接触，外侧1和4两根为通电流探针，内侧2和3两根是测电压探针。

由恒流源经1和4两根探针输入小电流使样品内部产生压降，同时用高阻抗的静电计、电子毫伏计或数字电压表测出其它两根探针（探针2和探针3）之间的电压V 23。

图1 四探针法电阻率测量原理示意图若一块电阻率为的均匀半导体样品，其几何尺寸相对探针间距来说可以看作半无限大。

当探针引入的点电流源的电流为I ，由于均匀导体内恒定电场的等位面为球面，则在半径为r 处等位面的面积为22r ，电流密度为2/2jI r（1）根据电流密度与电导率的关系j E 可得2222jI I Err（2）距离点电荷r 处的电势为2I Vr（3）半导体内各点的电势应为四个探针在该点所形成电势的矢量和。

通过数学推导，四探针法测量电阻率的公式可表示为123231224133411112()V V Cr r r r II（4）式中，11224133411112()Cr r r r 为探针系数，与探针间距有关，单位为cm 。

若四探针在同一直线上，如图1(a)所示，当其探针间距均为S 时，则被测样品的电阻率为1232311112()222V V SSSSSII（5）此即常见的直流等间距四探针法测电阻率的公式。

第1篇一、实验目的1. 熟悉半导体材料的性质，掌握半导体材料的制备方法。

2. 学习使用四探针法测量半导体材料的电阻率和薄层电阻。

3. 掌握半导体材料霍尔系数和电导率的测量方法。

4. 了解太阳能电池的工作原理，并进行性能测试。

二、实验原理1. 半导体材料：半导体材料具有介于导体和绝缘体之间的电导率，其电导率受温度、掺杂浓度等因素影响。

本实验所用的半导体材料为硅（Si）。

2. 四探针法：四探针法是一种测量半导体材料电阻率和薄层电阻的常用方法。

通过测量电流在半导体材料中流过时，电压的变化，可以得到材料的电阻率和薄层电阻。

3. 霍尔效应：霍尔效应是一种测量半导体材料霍尔系数和电导率的方法。

当半导体材料中存在磁场时，载流子在运动过程中会受到洛伦兹力的作用，导致载流子在垂直于电流和磁场的方向上产生横向电场，从而产生霍尔电压。

4. 太阳能电池：太阳能电池是一种将光能转化为电能的装置。

本实验所用的太阳能电池为硅太阳能电池，其工作原理是光生电子-空穴对在PN结处分离，产生电流。

三、实验仪器与材料1. 实验仪器：四探针测试仪、霍尔效应测试仪、太阳能电池测试仪、数字多用表、温度计等。

2. 实验材料：硅（Si）半导体材料、太阳能电池等。

四、实验步骤1. 四探针法测量半导体材料电阻率和薄层电阻（1）将硅半导体材料切割成合适尺寸的样品。

（2）将样品放置在四探针测试仪上，按照仪器操作步骤进行测量。

（3）记录实验数据，计算电阻率和薄层电阻。

2. 霍尔效应测量半导体材料霍尔系数和电导率（1）将硅半导体材料切割成合适尺寸的样品。

（2）将样品放置在霍尔效应测试仪上，按照仪器操作步骤进行测量。

（3）记录实验数据，计算霍尔系数和电导率。

3. 太阳能电池性能测试（1）将硅太阳能电池放置在太阳能电池测试仪上。

（2）按照仪器操作步骤进行测试，记录实验数据。

（3）计算太阳能电池的短路电流、开路电压、填充因子等参数。

五、实验结果与分析1. 四探针法测量半导体材料电阻率和薄层电阻根据实验数据，计算得到硅半导体材料的电阻率和薄层电阻分别为：ρ =0.3Ω·m，Rt = 0.1Ω。

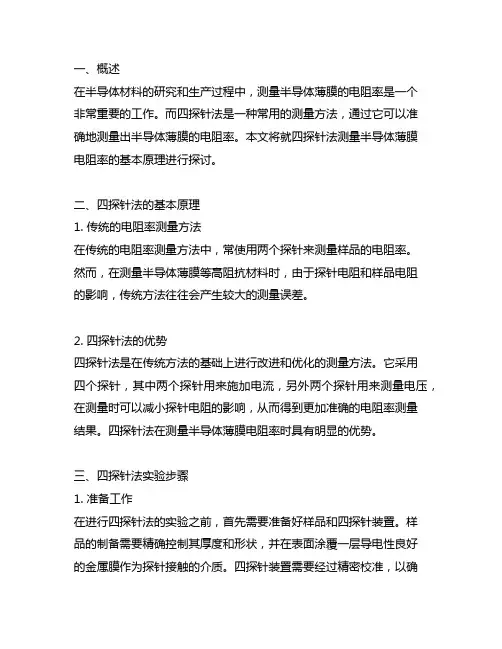

一、概述在半导体材料的研究和生产过程中，测量半导体薄膜的电阻率是一个非常重要的工作。

而四探针法是一种常用的测量方法，通过它可以准确地测量出半导体薄膜的电阻率。

本文将就四探针法测量半导体薄膜电阻率的基本原理进行探讨。

二、四探针法的基本原理1. 传统的电阻率测量方法在传统的电阻率测量方法中，常使用两个探针来测量样品的电阻率。

然而，在测量半导体薄膜等高阻抗材料时，由于探针电阻和样品电阻的影响，传统方法往往会产生较大的测量误差。

2. 四探针法的优势四探针法是在传统方法的基础上进行改进和优化的测量方法。

它采用四个探针，其中两个探针用来施加电流，另外两个探针用来测量电压，在测量时可以减小探针电阻的影响，从而得到更加准确的电阻率测量结果。

四探针法在测量半导体薄膜电阻率时具有明显的优势。

三、四探针法实验步骤1. 准备工作在进行四探针法的实验之前，首先需要准备好样品和四探针装置。

样品的制备需要精确控制其厚度和形状，并在表面涂覆一层导电性良好的金属膜作为探针接触的介质。

四探针装置需要经过精密校准，以确保探针的位置准确。

2. 实验操作（1）将样品放置在四探针装置上，并通过调节探针的位置使其均匀接触样品表面。

（2）施加固定大小的电流，并利用另外两个探针测量样品上的电压。

（3）根据所测得的电流和电压值，计算出样品的电阻率。

（4）重复实验，计算平均值，并进行多次测量以确保结果的准确性。

3. 数据处理在进行四探针法测量后，得到一系列样品的电阻率数据。

需要对这些数据进行分析和处理，计算出样品的平均电阻率值，并进行统计学分析，以验证实验结果的可靠性。

四、四探针法的应用与发展1. 应用领域四探针法在半导体薄膜、导电陶瓷、薄膜材料等领域具有广泛的应用。

其准确性和稳定性使其成为科研和工业界测量电阻率的首选方法。

2. 发展趋势随着科学技术的不断进步，四探针法也在不断发展和改进。

人们正在研究利用纳米技术和微机电系统技术，开发出更小型化、更精密的四探针装置，以提高测量的精准度和效率。

实验一 四探针法测试半导体的电阻率实验项目性质： 普通实验 所涉及课程：半导体物理 计划学时：2学时 一、 实验目的1．掌握方块电阻的概念和意义； 2．掌握四探针法测量方块电阻的原理； 3．学会操作四探针测试仪。

二、 实验原理 1．方块电阻对任意一块均匀的薄层半导体，厚W ，宽h ，长L 。

如果电流沿着垂直于宽和厚的方向，则电阻为hW LR ⋅=ρ，当h L =时，表面成方块，它的电阻称为方块电阻，记为WR 1ρ=口，单位为Ω□ （1）式中的方块电阻口R 与电阻层厚度h 和电阻率ρ有关，但与方块大小无关，这样得到hLR R 口= （2） 对于一扩散层，结深为j x ，宽h ，长L ，则jx h LR ⋅=ρ。

定义L ＝h 时，为扩散层的方块电阻，1jjR x x ρσ==□ (3) 这里的ρ、σ均为平均电阻率和平均电导率。

若原衬底的杂质浓度为()B N x ，扩散层杂质浓度分布为()N x ，则有效杂质浓度分布为()()()eff B N x N x N x =-。

在j x x =处，()eff N x 0=。

又假定杂质全部电离，则载流子浓度也是()eff N x 。

则扩散层的电导率分布为1()()()eff x N x q x σμρ==，对结深的方向进行积分求平均，可得到 011()()jjx x eff jjx dx N x q dx x x σσμ==⎰⎰。

（4）若μ为常数，由（3）式，有01()jx eff R q N x dxμ=⎰□。

其中0()jx eff N x dx ⎰表示扩散层的有效杂质总量。

当衬底的原有杂质浓度很低时，有()()eff N x N x ≈，则()()jjx x eff N x dx N x dx Q ==⎰⎰（单位面积的扩散杂志总量）因此有1R q Qμ≈□。

2．四探针法测扩散层的方块电阻将四根排成一条直线的探针以一定的压力垂直地压在被测样品表面上，在1、4探针间通过电流I （mA ），2、3探针间就产生一定的电压V(mV)。

测量半导体材料电阻率的实验操作指南实验目的：通过测量半导体材料的电阻率，了解其导电性质，为半导体物理实验提供基础数据。

实验器材：1. 数字电压表2. 恒流源3. 多用途电路板4. 导线5. 半导体样品（如硅）6. 实验电源实验步骤：1. 实验准备：a. 将实验电源连接到电路板上，并将电路板插入电源插座。

b. 将恒流源连接到实验电路板上的恒流插座，并将电流设置为合适的数值。

c. 使用导线将数字电压表连接到电路板上的电压测量插座。

2. 样品准备：a. 将半导体样品清洁干净，并确保无尘或油污附着。

b. 使用绝缘胶套将样品夹持在电路板上，确保电流不会泄漏。

3. 测量电阻率：a. 打开实验电源，确保电路正常工作。

b. 使用电流源提供稳定的恒定电流。

c. 使用数字电压表测量样品上的电压。

d. 记录电流值和相应的电压值。

e. 反复测量几组数据，确保结果的准确性和可靠性。

4. 分析结果：a. 根据测得的电流和电压值，计算样品的电阻值。

b. 根据电阻值和样品的几何尺寸参数，计算出样品的电阻率。

c. 分析数据，观察不同条件下半导体材料的电阻率变化。

注意事项：1. 在操作实验电源时，务必按照正确的步骤操作，避免电流过大或其他不安全因素导致的意外。

2. 在夹持样品时，应确保样品与电路板的接触良好，避免接触不良对结果的影响。

3. 测量过程中应注意防止任何外部因素对实验结果的干扰，如电磁波、温度变化等。

实验结果的分析和讨论：通过实验测量得到的电阻率数据可以用于探索半导体材料的导电机制及其特性。

通过对不同条件下的测量数据进行分析和比较，我们可以得到以下结论：1. 不同温度下的电阻率变化：通过调节实验条件中的温度，我们可以研究半导体材料的温度依赖性质。

随着温度升高，电阻率可能会增加或减小，这取决于半导体材料的类型以及其杂质等级。

2. 光照对电阻率的影响：光照可以改变半导体材料的电子能带结构，从而影响其导电性质。

通过将样品置于不同光照条件下进行测量，我们可以研究半导体的光敏特性。

四探针法测量半导体电阻率及薄层电阻复习过程四探针法是一种用于测量材料电阻率的实验方法，它通过同时测量电流和电压，从而得到电阻率的数值。

本文将介绍四探针法的原理和测量过程，并对半导体电阻率和薄层电阻进行复习。

四探针法的原理是基于欧姆定律和电流测量的基本原理。

欧姆定律表明，在恒定电流下，电流通过导体时产生的电压与电阻成正比。

而如何测量电流和电压则需要使用四个探针，其中两个用于注入电流，另外两个用于测量电压，以避免额外的电阻影响。

在实验中，需要使用一台电流源和一台电压源。

电流源用于产生恒定电流，而电压源用于提供精确的电压测量。

可以使用导线将电压源与四个探针连接。

通过调整电流源和电压源的值，可以得到一系列的电流和电压数据。

根据欧姆定律，计算电阻率。

在测量半导体电阻率时，需要将半导体样品放置在测试台上。

四个探针均均匀接触到半导体上，以确保准确测量。

为了减小探针自身的电阻对测量结果的影响，探针之间的距离应尽可能小。

而测量薄层电阻时，需要特别注意薄层与探针之间的接触，以保证良好的接触。

此外，还需要考虑薄层的微小尺寸，以避免尺寸效应对测量结果的影响。

通常，需要使用更小尺寸的探针和更高分辨率的测量仪器来进行测量。

在实验过程中，先调节电流源的电流值，然后通过电压源逐渐调整电压值，用于测量电流和电压。

重复此过程，直至得到一系列的数据点。

根据这些数据，可以使用四探针法计算电阻率。

在测量结束后，需要进行数据处理和分析。

通常采用线性回归法拟合电流和电压之间的关系，以确定电阻率的数值。

同时，还需要计算不确定度和误差，并对结果进行讨论和解释。

综上所述，四探针法是一种常用的测量电阻率的方法。

通过恒定电流和电压测量，可以得到材料的电阻率。

在测量半导体电阻率和薄层电阻时，需要注意探针与样品的接触和采用更高分辨率的仪器。

通过数据处理和分析，可以得到准确的电阻率数值，并对结果进行解释和讨论。

四探针法测量半导体电阻率及薄层电阻【实验目的】1、掌握四探针测量半导体材料电阻率和薄层电阻的测量原理及方法；2、针对不同几何形状的样品，掌握其修正方法；3、测试给定的三块不同规格样品数据，使用EXCEL软件对样品的数据进行计算和处理，如电阻率、方块电阻、标准差、不均匀度，画出电阻率波动图【实验原理】1. 半导体材料的电阻率在半无穷大样品上的点电流源，若样品的电阻率ρ均匀，引入点电流源的探针其电流强度为I，则所产生的电力线具有球面的对称性，即等位面为一系列以点电流为中心的半球面，如图1所示。

在以ｒ为半径的半球面上，电流密度ｊ的分布是均匀的：(1)图1 半无穷大样品点电流源的半球等位面若E为ｒ处的电场强度，则（2）由电场强度和电位梯度以及球面对称关系，则（3）(4)取ｒ为无穷远处的电位为零，则(5)(6)上式就是半无穷大均匀样品上离开点电流源距离为ｒ的点的电位与探针流过的电流和样品电阻率的关系式，它代表了一个点电流源对距离ｒ处点的电势的贡献。

对于图2所示的情形，四根探针位于样品中央，电流从探针1流入，从探针4流出，则可将1和4探针认为是点电流源，由(6)式可知，2和3探针的电位为1、3探针的电位差为：(7)由此可得出样品的电阻率为：(8)(8)式就是利用直流四探针法测量电阻率的普遍公式。

我们只需测出流过1 4 探针的电流I 以及2 3 探针间的电位差V 2 3，代入四根探针的间距，就可以求出该样品的电阻率ρ。

实际测量中，最常用的是直线型四探针， 即四根探针的针尖位于同一直线上，并且间距相等，如图3所示。

设 r 12 = r 23 = r 34 = S ，则有：(9)图2 任意位置的四探针 图3 直线型四探针（9）式就是常见的直流四探针 (等间距) 测量电阻率的公式， 也是本实验要用的测量公式之一。

需要指出的是： 这一公式是在半无限大样品的基础上导出的，实用中必需满足样品厚度及边缘与探针之间的最近距离大于四倍探针间距， 这样才能使该式具有足够的精确度。

半导体物理实验——四探针法测半导体材料电阻半导体材料在电子学中有着重要的应用，如晶体管、集成电路等。

为了研究半导体材料的电阻性质，人们发展了多种测量方法，其中四探针法是一种常用的实验方法。

本文将介绍四探针法的原理和实验步骤，并讨论一些实验注意事项。

四探针法是一种用于测量材料电阻的非接触方法，它的原理基于霓虹灯原理。

当一个电流通过材料时，电流在材料中会遇到电阻产生的电压降，同时材料中的局域电场会将自由电子推向电流的方向。

四探针法利用四个探针对材料进行测量，其中两个探针用于传递电流，另外两个探针被用于测量电压降，从而得到材料的电阻。

四探针法的实验步骤如下：1.准备工作：将半导体样品切割成薄片，并进行表面清洗，以去除可能存在的杂质。

2.搭建测量电路：将两个探针（A、B）作为电流探针，将另外两个探针（C、D）作为电压探针，插入到半导体样品上。

探针最好是细尖的，以减小对样品的损伤。

3.测量电阻：将电流通过探针A、B，测量探针C、D之间的电压。

可以通过调节电流大小，来获取不同电流下的电压值，从而得到电阻。

4.实验数据分析：根据得到的电压-电流数据，绘制出电阻-电流曲线，根据该曲线可以得到半导体材料的电阻率。

在进行四探针法实验时，还需要注意以下几个问题：1.探针之间的距离：为了减小探针之间的接触电阻和误差，应将探针尽可能均匀地插入材料中，且探针之间的距离应保持一定的间隔。

2.探针与材料的接触：探针与材料之间的接触点应尽量为单点接触，以减小接触电阻和电流转移的误差。

同时，探针的插入深度也需要进行合理的控制。

3.温度控制：半导体材料的电阻与温度密切相关，因此在实验过程中需要进行温度控制，以保持一定的温度稳定度。

4.防静电干扰：半导体材料对静电非常敏感，因此在实验过程中需要注意防止静电的产生和干扰。

总之，四探针法是一种常用的测量半导体材料电阻的方法。

通过该方法可以获得准确的电阻值并研究材料的电性质。

实验中需要注意保持合适的探针距离、接触方式以及温度控制，以获得准确可靠的测量结果。
