全球数字电视标准制式分布图

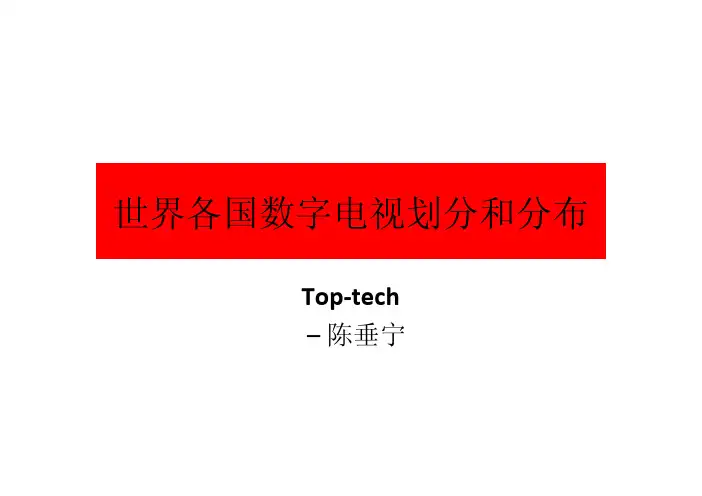

世界各国数字电视划分和分布Top‐tech – 陈垂宁什么是数字电视• 数字电视(Digital TV)是从电视信号的采集、编辑、传 播、接收整个广播链路都数字化的广播系统。

其具体传 输过程是：由电视台送出的图像及声音信号，经过数字 编码压缩和数字调制后，形成数字电视信号，经过卫星 、地面无线广播或有线电缆等方式传送，由数字电视接 收后，通过数字解调和数字视音频解码处理还原出原来 的图像及伴音。

因为全过程均采用数字技术处理，因此 ，信号损失小，接收效果好。

数字电视实现的意义• 数字电视系统建成后将成为一个数字信号 传输平台：它使整个广播电视节目制作和 传输质量显著改善信道资源利用率大大提 高提供其他增值业务：数据广播，视频点 播，电子商务，软件下载，电视购物等等 ，为“三网融合”提供了技术上的可能性数字电视的优点9 数字传输，信号质量高 9 彩色逼真 9 可实现不同分辨率等级接收（HDTV， SDTV） 9 可移动接收，无重影 9 增加节目频道 9 应实现加解密和加解扰，便于展开 CA 业务 9 准交互和交互 9 其它增值业务地面数字广播系统DVB• DVB• 欧洲的DVB（Digital Video Broadcasting数字视频广播）标准，其 中地面广播采用DVB-T，这是最复杂的DVB传输系统。

采用编码正交频 分复用(COFDM)调制方式，广播频道为 8MHz带宽。

使用MPEG1&2和Dolby AC3音频标准 DVB‐T2 标准于2008 年6 月公布。

DVB‐T2是第二代欧洲数字地面电视广 播传输标准，在8 MHz 频谱带宽内所支持的最高TS 流传输速率约50.1  Mbit/s（如包括可能去除的空包，最高TS 流传输速率可达100 Mbit/s ）。

目前欧洲DVB 标准已陆续进入第二代颁布期 。

1.世界各国地面数字电视广播系统发展概况目前国际上存在四种地面数字电视广播制式他们是ATSC、DVB-T、ISDB-T、和中国的DTTB标准，如下：美国的ATSC制式颁布于1996年，其外编码采用RS编码，内编码采用格栅编码TCM,数字调制方式为单载波，8VSB调制，广泛应用于中北美，巴西和韩国等国家。

美国国会1998年就明确要求到2006年将全美的电视发射信号由模拟系统转为数字系统，但市场需求一直不旺。

美国国会近两年一再督促有关各方加快实现数字化的步伐。

按其新要求，到2004年，35英寸以上的电视机必须是数字电视机；2006年电视发射系统实现数字化，模拟信号停送；到2007年，所有上市的电视机，无论大小，一律实现数字化。

美国国会已经批准1600家电视台拥有一个分立的数字电视频道，目前 1037家电视台完成了数字化过渡，覆盖202个市场，可服务99.35%的美国电视家庭。

欧洲的DVB-T制式颁布于1996年，其外编码采用RS编码，内编码采用卷积编码,数字调制方式为多载波，OFDM调制，广泛应用于欧洲，亚太地区的新加坡和澳大利亚等国家。

以德国为例：德国柏林2003年8月关闭模拟广播，成为世界上首个只能收到数字信号的地区之后，德国西部和北部地区的地方传媒管理机构和商业广播机构也签署了向2400万户居民开展数字广播服务的合同。

预计到2004年5月，这两个地区的用户将可以收看到16个数字电视频道，频道数量到11月将增至24个，模拟广播同时关闭。

目前已有17万台机顶盒售出。

德国官方消息，德国将在2010年普及数字电视，同时停播模拟电视。

日本的ISDB-T制式颁布于1999年，其外编码采用RS编码，内编码采用卷积编码,数字调制方式为COFDM多波段分13个段。

应用于日本本土。

日本于1999年12月1日正式开始数字地面电视广播。

日本政府决心将数字广播发展成为国家标准，2006年底在全国普及数字电视。

目前，数字电视还只局限于3个大城市，潜在家庭用户大约1200万。

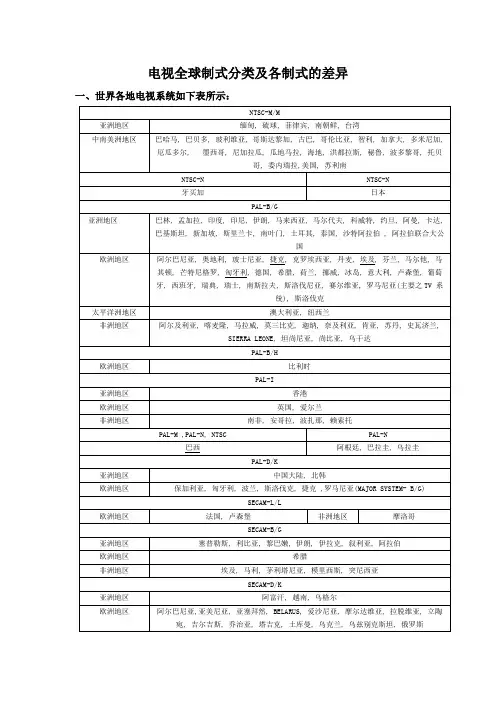

电视全球制式分类及各制式的差异一、世界各地电视系统如下表所示：二、电视系统规格进阶概念美洲地区：大部分国家皆采用NTSC彩色系统及使用美国标准频道调谐器, 但南美巴西与阿根廷, 虽电视频道仍为美国标准频道(使用美国频道调谐器), 且声音中频亦相同(4.5MHz), 却分别为特殊之PAL-M及PAL-N彩色系统，其彩色解调电路与一般欧洲相同, 只是副载波频率分别改变为3.5756 MHz及3.5821MHz (标准PAL为4.433MHz, NTSC为3.58MHz)。

此外需注意PAL-N垂直同步频率为50Hz(其它各国均为60Hz)。

由于一般南美客户皆要求双系统(即NTSC附加PAL-M或N)及三区全系统, 在彩色解调电路除需选用双系统功能IC外, 副载波振荡水晶更需以三组频率切换处理, 尤其PAL-N系统更需注意切换垂直同步频率为50Hz。

欧洲地区：大部分国家皆采用PAL彩色系统, 及欧洲标准频道(声音中频为5.5MHz)。

英国, 爱尔兰则更改声音中频为 6.0MHz, 而苏俄及东欧, 南欧等原共产国家, 则采用ME SECAM彩色系统, 及特定之OIRT频道, 且声音中频亦相异为6.5MHz。

此外法国更采用完全不同之影像及声音调变方式, 独特之内差频道及FRENCH SECAM彩色系统。

本区除因OIRT频道需使用特定之调谐器外, (亦可使用较宽之澳洲频道调谐器代用), 其它均使用欧洲标准频道调谐器。

澳洲地区:本区仅有澳洲及纽西兰两国, 较为单纯, 采用标准PAL彩色系统(声音中频为5.5MHz), 但因电台频道特殊, 其频道范围较宽, 需使用特定之澳洲频道调谐器。

亚洲地区：本区除台湾, 日本, 韩国, 菲律宾, 缅甸, 柬埔寨为标准之NTSC彩色系统(4.5MHz之声音中频)外, 其它各国均为PAL彩色系统, 但声音中频则较复杂，大陆为6.5MHz, 香港为6.0MHz, 其它地区为5.5MHz。

NTSC、PAL、SECAM三大制式简介作者：佚名厚朴教育来源：本站原创点击数：4320 更新时间：2009-12-10NTSC、PAL和SECAM是全球三大主要的电视广播制式，这三种制式是不能互相兼容的，例如在PAL制式的电视上播放NTSC的视频，则影像画面将不能正常显示。

下面分别对这三种制式进行简要介绍。

NTSC、PAL、SECAM三大制式采用区域分布图一、NTSC（National Televison System Committee）制式NTSC制式，又简称为N制，是1952年12月由美国国家电视标准委员会（National Television Syste m Committee，缩写为NTSC）制定的彩色电视广播标准，属于同时制，帧率为每秒29.97fps，扫描线为5 25，隔行扫描，画面比例为4:3，分辨率为720x480。

这种制式的色度信号调制包括了平衡调制和正交调制两种，解决了彩色黑白电视广播兼容问题，但存在相位容易失真、色彩不太稳定的问题，需要色彩控制（t int control）来手动调节颜色，这是NTSC的最大缺点之一。

美国、加拿大、墨西哥等大部分美洲国家以及日本、台湾、韩国、菲律宾等均采用这种制式，香港部份电视公司也采用NTSC制式广播，其中两大主要分支是NTSC-US（又名NTSC-U/C）与NTSC-J。

二、SECAM（Se'quential Co'uleur A Me'moire）制式SECAM制式，又称塞康制，法文全名“Séquential Couleur Avec Mémoire”，意为“按顺序传送彩色与存储”，1966年法国研制成功，它属于同时顺序制，帧率每秒25帧，扫描线625行，隔行扫描，画面比例4:3，分辨率720x576。

在信号传输过程中，亮度信号每行传送，而两个色差信号则逐行依次传送，即用行错开传输时间的办法来避免同时传输时所产生的串色以及由其造成的彩色失真。

NTSC、PAL、SECAM三大制式简介作者：佚名厚朴教育来源：本站原创点击数：4320 更新时间：2009-12-10NTSC、PAL和SECAM是全球三大主要的电视广播制式，这三种制式是不能互相兼容的，例如在PAL制式的电视上播放NTSC的视频，则影像画面将不能正常显示。

下面分别对这三种制式进行简要介绍。

NTSC、PAL、SECAM三大制式采用区域分布图一、NTSC（National Televison System Committee）制式NTSC制式，又简称为N制，是1952年12月由美国国家电视标准委员会（National Television Syste m Committee，缩写为NTSC）制定的彩色电视广播标准，属于同时制，帧率为每秒29.97fps，扫描线为5 25，隔行扫描，画面比例为4:3，分辨率为720x480。

这种制式的色度信号调制包括了平衡调制和正交调制两种，解决了彩色黑白电视广播兼容问题，但存在相位容易失真、色彩不太稳定的问题，需要色彩控制（t int control）来手动调节颜色，这是NTSC的最大缺点之一。

美国、加拿大、墨西哥等大部分美洲国家以及日本、台湾、韩国、菲律宾等均采用这种制式，香港部份电视公司也采用NTSC制式广播，其中两大主要分支是NTSC-US（又名NTSC-U/C）与NTSC-J。

二、SECAM（Se'quential Co'uleur A Me'moire）制式SECAM制式，又称塞康制，法文全名“Séquential Couleur Avec Mémoire”，意为“按顺序传送彩色与存储”，1966年法国研制成功，它属于同时顺序制，帧率每秒25帧，扫描线625行，隔行扫描，画面比例4:3，分辨率720x576。

在信号传输过程中，亮度信号每行传送，而两个色差信号则逐行依次传送，即用行错开传输时间的办法来避免同时传输时所产生的串色以及由其造成的彩色失真。

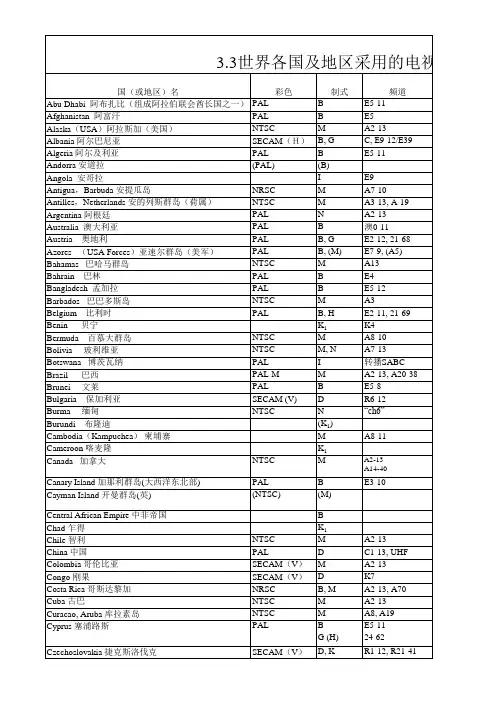

世界各国及地区电视制式与频道1 国际《无线电规则》广播业务频率划分表（米波、分米波）注：Ⅰ区——欧洲、非洲、土耳其、阿拉伯半岛、蒙古和苏联亚洲部分。

Ⅱ区——南、北美洲。

Ⅲ区——亚洲（土耳其、阿拉伯半岛、蒙古和苏联亚洲部分除外）和大洋洲。

说明;1979年国际电信联盟在日内瓦召开世界无线电行政大会，修改了电际《无线电视规则》，自1982年1月1日起生效。

新规则关于国际广播频率划分部分的修改如下：（1）中波广播段：自525～1605kHz上移1.5kHz，成为526.5～1606.5kHz。

东南亚五国和澳、新二国的中波广播又扩展了1606.5～1705kHz一段，作为次要业务。

（2）短波广播段：9MHz频段由9500～9775kHz扩展为9500～9900kHz，11MHz频段由11700～11975kHz扩展为11650～12050kHz，15MHz频段由15100～15450kHz扩展为15100～15600kHz，17MHz频段由17700～17900kHz扩展为17550～17900kHz，21MHz频段由21450～21750kHz扩展为21450～21850kHz，新增13MHz频段——13600～13800kHz。

26MHz频段由25600～26100kHz压缩到25670～26100kHz。

（3）米波/分米波广播段：我国米波段第1～12电视频道（48.5～72.5MHz，76～92MHz和167～223MHz），调频广播频段（88～108MHz），以及分米波电视频道（470～566MHz和606～958MHz），均已列入新的国际频率划分表中，作为主要业务。

只有第六频道（168～175MHz段）须与第三区可能受影响的邻国取得协议。

此外，有关620～790MHz卫星电视广播的条款无实质性修改（但应与有可能受到影响的有关国家取得协议）。

2.5GHz卫星广播频段（2500～2690kHz）在第三区未作修改。

ATSC/DVB/ISDB三大标准比较2006-11-15 09:211, 引言众所周知，模拟电视有NTSC、PAL和SECAM三种标准。

目前，数字电视也陷入这种局面，美国、欧洲和日本各自形成三种不同的数字电视标准。

美国的标准是ATSC(Advanced Television System Committee先进电视制式委员会)；欧洲的标准是DVB(Digital Video Broadcasting 数字视频广播)；日本的标准是ISDB(Integrated Services Digital Broadcasting 综合业务数字广播)。

现在，数字电视尚无统一的国际标准，本文就现行的三种数字电视标准分别予以介绍，并在技术规范、标准参数及特点等方面进行比较。

2, ATSC标准ATSC数字电视标准由四个分离的层级组成(图1所示)，层级之间有清晰的界面。

最高层为图像层，确定图像的形式，包括像素阵列，幅型比和帧频。

第二层是图像压缩层，采用MPEG-2图像压缩标准。

第三层是系统复用层，特定的数据被纳入不同的压缩包中，如节目1图像，节目2声音，或者辅助数据，采用MPEG-2系统标准。

最后一层是传输层，确定数据传输的调制和信道编码方案。

对于地面广播，其标准采用Zenith 公司开发的8VSB，此系统可通过6MHz的地面广播频道实现19.3Mb/s的传输速率。

该标准也包含适合有线电视系统高数据率的16VSB模式，可在6MHz的有线信道中实现38. 6Mb/s的传输速率。

下面两层共同承担普通数据的传输，上面两层确定地普通数据传输的基础上运行的特定配置，如HDTV或SDTV(标准清晰度电视)。

上面两层还确定ATSC标准支持的具体图像格式，共有18种格式(HDTV6种、SDTV12种)，14种采用逐行扫描方式。

⑴ HDTV，1920像素(H)×1080像素(V)，宽高比16：9，帧频60Hz/隔行扫描制，帧频30Hz/逐行扫描制，帧频24Hz/逐行扫描制；⑵ HDTV，1280像素(H)×720像素(V)，宽高比16：9，帧频60Hz/逐行扫描制，帧频30Hz/逐行扫描制，帧频24Hz/逐行扫描制；⑶ SDTV，704像素(H)×480像素(V)，宽高比16：9或4：3，帧频60Hz/隔行扫描制，帧频60Hz/逐行扫描制，帧频30Hz/逐行扫描制，帧频24Hz/逐行扫描制；⑷ SDTV，640像素(H)×480像素(V)，宽高比4：3，帧频60Hz/隔行扫描制，帧频60Hz/逐行扫描制，帧频30Hz/逐行扫描制，帧频24Hz/逐行扫描制。
