真空抽气泵技术参数

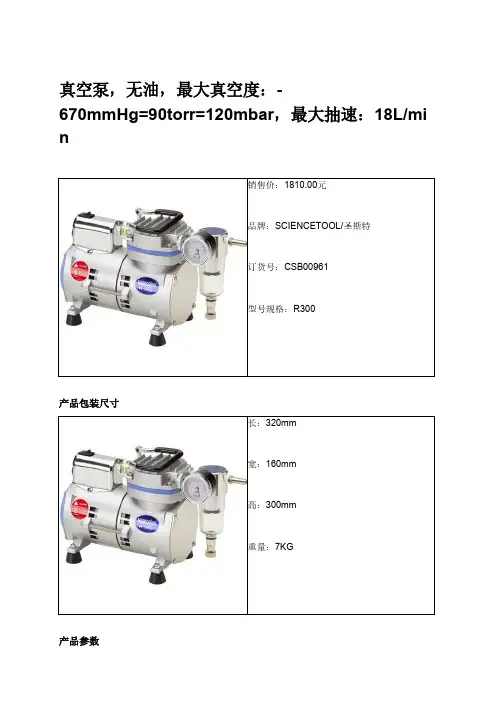

真空泵，无油，最大真空度：-670mmHg=90torr=120mbar，最大抽速：18L/mi n销售价：1810.00元品牌：SCIENCETOOL/圣斯特订货号：CSB00961型号规格：R300产品包装尺寸长：320mm宽：160mm高：300mm重量：7KG产品参数类别：无油真空泵、活塞泵最大真空度（mbar）：120流量(L/min)：18电机功率(W)：60重量(kg)： 4.1图文介绍应用范围：适用于实验室真空过滤（可搭配实验室各种真空抽滤瓶、溶剂过滤器、多联过滤器、瓶顶式过滤器）、液体吸取、真空干燥罐等。

产品特点：1.采用无油设计，不需要使用任何泵油，免除添加泵油及维护的麻烦，同时不会产生任何污染。

2.体积极其小巧、重量轻，不占用空间的同时也方便携带。

3.构造精密，不到50分贝的超低噪音值，给实验室操作人员提供安静的环境。

4.可长时间24小时不间断运行工作。

5.标配真空调节阀，可方便控制真空度、流速。

6.标配缓冲杯及滤芯，可有效防止真空过滤、真空吸液等应用是液体或水蒸气吸入泵内造成的损坏。

7.只需装上简单的转换套件，便可转换成正压泵（空压机），一机两用，经济实用。

R300 技术参数：最大真空度：-670mmHg=90torr=120mbar最大抽速：18L/min电流：0.3A功率：60W质量、方便、高效的一站式采购平台噪音：50.0dB马达转速：1450RPM风管接口：5/16inch（8mm）外形尺寸：27.2×12.1×16.4cm（含表头调节阀等突出部件）净重/毛重：4.1kg/5.1kg附件：真空调节阀、真空表、缓冲杯及滤芯一套慧采科技：。

一、2BV水环式真空泵的用途及使用范围：2BV系列水环真空泵为整体结构—机泵同轴的单级泵。

轴封采用机械密封，具有结构简单，安装简捷、无油、安全可靠等特点。

2BV系列水环真空泵适于抽除气体和湿润蒸汽，吸气压力可达到33mbar绝压（97%真空度），当2BV水环式真空泵在吸气压力低于80mbar的状态下长期工作时，应联接汽蚀保护管以对泵进行保护，2BV水环式真空泵如配大气喷射器吸气压力可达10mbar，喷射器可直接安装在真空泵吸气口上，作为压缩机使用时，其压力最大至0.26MPa（绝压）。

2BV系列水环真空泵及压缩机被广泛用于石油、化工、制药、食品、制糖工业等领域。

由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易燃易爆气体时，不易发生爆炸，所以其应用更加广泛。

二、2BV水环式真空泵的工作原理：2BV水环式真空泵如图（1）所示叶轮3偏心地安装在泵体之内，起动时向泵内注入一定高度的水，因此当叶轮3旋转时，水受离心力的作用而在泵体内壁形成一旋转水环1，水环下部内表面与轮毂相切，沿箭头方向旋转，在前半转过程中，2BV水环式真空泵水环内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体自圆盘吸气口被吸入；在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口压力时，叶片间的气体自圆盘排气口被排出。

如此叶轮每转动一周，叶片间的空间吸排气一次，许多空间不停地工作，2BV水环式真空泵就连续不断地抽吸或压送气体。

2BV水环式真空泵由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排周，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。

当2BV水环式真空泵排出的气体不再利用时，在2BV水环式真空泵排气口上接有气水分离器，废气和所带的部分水排入气水分离器后，气水分离，气体由排气管排出，留下的水经回水管供至泵内继续使用。

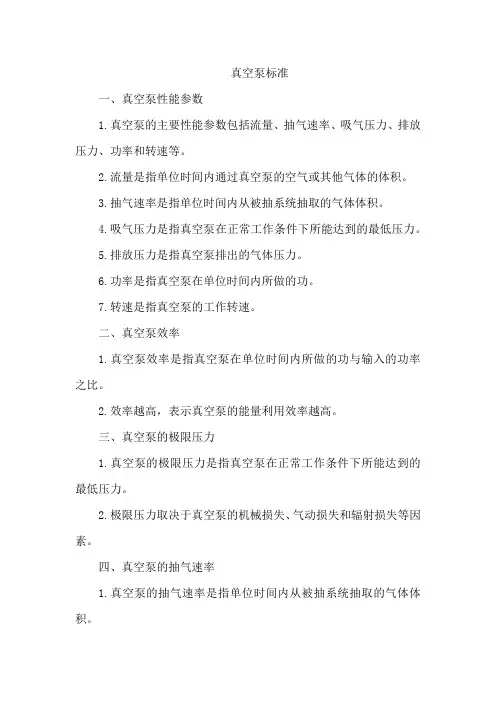

真空泵标准一、真空泵性能参数1.真空泵的主要性能参数包括流量、抽气速率、吸气压力、排放压力、功率和转速等。

2.流量是指单位时间内通过真空泵的空气或其他气体的体积。

3.抽气速率是指单位时间内从被抽系统抽取的气体体积。

4.吸气压力是指真空泵在正常工作条件下所能达到的最低压力。

5.排放压力是指真空泵排出的气体压力。

6.功率是指真空泵在单位时间内所做的功。

7.转速是指真空泵的工作转速。

二、真空泵效率1.真空泵效率是指真空泵在单位时间内所做的功与输入的功率之比。

2.效率越高，表示真空泵的能量利用效率越高。

三、真空泵的极限压力1.真空泵的极限压力是指真空泵在正常工作条件下所能达到的最低压力。

2.极限压力取决于真空泵的机械损失、气动损失和辐射损失等因素。

四、真空泵的抽气速率1.真空泵的抽气速率是指单位时间内从被抽系统抽取的气体体积。

2.抽气速率取决于真空泵的结构、工作原理、转速和气体的物理性质等因素。

五、真空泵的噪音和振动1.真空泵的噪音是指其工作时产生的声音。

2.振动是指真空泵工作时产生的机械振动。

3.噪音和振动会影响周围环境和工作人员的身体健康。

六、真空泵的可靠性和寿命1.可靠性是指真空泵在规定的工作条件下和规定的时间内完成规定功能的能力。

2.寿命是指真空泵的工作时间，包括使用寿命和预期寿命。

3.可靠性越高，寿命越长，表示真空泵的性能越稳定可靠。

七、真空泵的清洁度和防腐性能1.清洁度是指真空泵内部和外部的清洁程度，要求内部无杂质、无腐蚀现象，外部无油污、无灰尘等杂质。

2.防腐性能是指真空泵在腐蚀性气体环境下的耐腐蚀能力。

要求真空泵的材料具有良好的防腐性能，能够抵抗腐蚀性气体的腐蚀作用。

八、真空泵的安全性1.安全性是指真空泵在工作过程中不会出现危险情况的能力。

要求真空泵的结构合理、材料安全可靠，不会出现漏气、漏油等危险情况。

2.应配备安全阀、压力表等安全装置，保证操作人员安全。

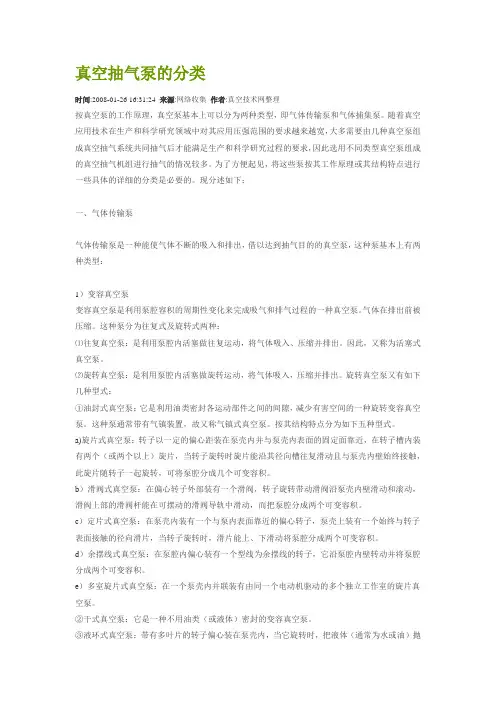

真空抽气泵的分类时间:2008-01-26 16:31:24 来源:网络收集作者:真空技术网整理按真空泵的工作原理，真空泵基本上可以分为两种类型，即气体传输泵和气体捕集泵。

随着真空应用技术在生产和科学研究领域中对其应用压强范围的要求越来越宽，大多需要由几种真空泵组成真空抽气系统共同抽气后才能满足生产和科学研究过程的要求，因此选用不同类型真空泵组成的真空抽气机组进行抽气的情况较多。

为了方便起见，将这些泵按其工作原理或其结构特点进行一些具体的详细的分类是必要的。

现分述如下：一、气体传输泵气体传输泵是一种能使气体不断的吸入和排出，借以达到抽气目的的真空泵，这种泵基本上有两种类型：1）变容真空泵变容真空泵是利用泵腔容积的周期性变化来完成吸气和排气过程的一种真空泵。

气体在排出前被压缩。

这种泵分为往复式及旋转式两种：⑴往复真空泵：是利用泵腔内活塞做往复运动，将气体吸入、压缩并排出。

因此，又称为活塞式真空泵。

⑵旋转真空泵：是利用泵腔内活塞做旋转运动，将气体吸入，压缩并排出。

旋转真空泵又有如下几种型式：①油封式真空泵：它是利用油类密封各运动部件之间的间隙，减少有害空间的一种旋转变容真空泵。

这种泵通常带有气镇装置，故又称气镇式真空泵。

按其结构特点分为如下五种型式。

a)旋片式真空泵：转子以一定的偏心距装在泵壳内并与泵壳内表面的固定面靠近，在转子槽内装有两个（或两个以上）旋片，当转子旋转时旋片能沿其径向槽往复滑动且与泵壳内壁始终接触，此旋片随转子一起旋转，可将泵腔分成几个可变容积。

b）滑阀式真空泵：在偏心转子外部装有一个滑阀，转子旋转带动滑阀沿泵壳内壁滑动和滚动，滑阀上部的滑阀杆能在可摆动的滑阀导轨中滑动，而把泵腔分成两个可变容积。

c）定片式真空泵：在泵壳内装有一个与泵内表面靠近的偏心转子，泵壳上装有一个始终与转子表面接触的径向滑片，当转子旋转时，滑片能上、下滑动将泵腔分成两个可变容积。

d）余摆线式真空泵：在泵腔内偏心装有一个型线为余摆线的转子，它沿泵腔内壁转动并将泵腔分成两个可变容积。

真空泵技术参数范文真空技术是一种利用各种方式将空气或其他气体抽出特定空间，使其内部压力低于大气压的技术。

真空泵是真空技术中的一种重要设备，广泛应用于科研实验室、化工、电子、制药、食品、冶金等各个领域。

下面将介绍一些常见的真空泵技术参数。

1.抽取速度：真空泵的抽取速度是指单位时间内泵所能抽出的气体体积。

常用的单位有升/秒、升/分钟等。

不同类型的真空泵抽取速度不同，通常在几升/秒至几百升/秒之间。

2.泵速：泵速是指真空泵单位时间内泵送的气体体积。

泵速与抽取速度有关，同时还与泵的排气口压力、泵的物理结构等因素有关。

3. 极限真空度：真空泵的极限真空度是指泵在正常工作状态下能够实现的最低压力。

极限真空度通常用帕斯卡（Pa）或毫巴（mbar）表示。

常见的真空泵极限真空度范围在几百帕至几十帕之间。

4.进气口尺寸：真空泵的进气口尺寸是指泵的进气口连接管的直径。

进气口尺寸与泵的体积和抽取速度有关，一般较大的真空泵进气口尺寸也会较大。

5.吸气量：吸气量是指真空泵在单位时间内吸收空气或气体的量。

吸气量与抽取速度、泵的进气口尺寸等有关。

6.电机功率：真空泵的电机功率是指真空泵电机的输出功率。

电机功率与真空泵的功率有关，通常吸气量越大、抽取速度越快的真空泵功率会越大。

7.运行噪声：真空泵的运行噪声是指泵在工作时产生的噪音水平。

运行噪声与真空泵的工作状态、泵的结构等因素有关。

一般来说，真空泵工作噪声越低越好，以减少对周围环境和操作人员的干扰。

8.输送介质：真空泵可以抽取的介质非常广泛，包括空气、水蒸汽、油蒸气、惰性气体等。

在选择真空泵时，需要考虑泵的材质是否能与输送介质兼容。

9.工作原理：真空泵的工作原理有很多种，常见的有旋片式真空泵、离心式真空泵、涡旋式真空泵等。

不同类型的真空泵工作原理不同，也会影响其性能和适用范围。

以上是一些常见的真空泵技术参数，不同类型的真空泵可能会有一些特殊的参数，具体选择时还需根据实际需求和使用条件进行综合考虑。

真空泵的关键参数真空泵是一种用于抽取气体或液体的装置，广泛应用于科研、制造业和工业生产中。

真空泵的关键参数包括抽速、极限压力、工作压力范围、排气口尺寸、功率和噪声等。

1. 抽速（Pumping Speed）：抽速是衡量真空泵抽取气体效率的重要参数。

它指的是单位时间内真空泵从一些设定的压力下抽取的气体的体积。

抽速能够大大影响真空泵的应用范围和抽取效率。

通常以L/s、m³/h或CFM（立方英尺/分钟）为单位量化。

2. 极限压力（Ultimate Pressure）：极限压力是指真空泵抽取气体后所能达到的最低压力。

极限压力越低，真空泵的抽取效率就越高。

常见的单位为mbar（毫巴）或Torr（托）。

3. 工作压力范围（Operating Pressure Range）：真空泵的工作压力范围指的是泵能够正常工作的压力范围。

对于不同系统的真空需求，真空泵的工作压力范围有所不同。

一些真空泵适用于高真空（高于10-3 mbar）环境，而另一些适用于低真空（10-3 mbar至1 atm）或中真空（10-3 mbar至10-2 mbar）环境。

4. 排气口尺寸（Inlet/Outlet Size）：排气口尺寸是指真空泵接口的尺寸，用于连接其他设备或真空系统。

不同型号的真空泵有不同的接口标准，如KF、ISO、CF等。

5. 功率（Power Consumption）：真空泵的功率指的是其消耗的电流或功率。

功率越大，真空泵的工作效率越高，但同时也会增加运行成本。

6. 噪声（Noise）：真空泵的噪声水平对于一些应用来说也是十分重要的考虑因素。

低噪声真空泵通常是由低振动、优化的泵内部设计和降噪材料制成的。

此外，对于特定的应用场景，还有其他考虑参数，例如耐化学性、耐腐蚀性、耐高温性、维护周期和可靠性等。

总之，真空泵的关键参数包括抽速、极限压力、工作压力范围、排气口尺寸、功率和噪声等，这些参数各自对真空泵的性能和适用范围有着重要的影响，根据具体需求选择合适的真空泵参数可以提高系统的性能和效率。

真空抽气泵技术参数抽速是指单位时间内抽取的气体体积。

通常以L/s（升/秒）为单位。

抽速是真空抽气泵的重要参数之一，直接影响到抽气泵的抽气效果。

抽速越大，泵抽气能力越强。

抽气量是指单位时间内的总气体抽取量。

通常以L/min（升/分钟）或m3/h（立方米/小时）为单位。

抽气量取决于抽气泵的抽速和使用压强。

最大真空度是指真空抽气泵可达到的最低压强。

一般以Pa（帕斯卡）为单位。

最大真空度是衡量真空抽气泵性能的重要指标之一、最大真空度越低，抽气泵的抽气能力越强，可达到更高的真空度。

功率是指真空抽气泵工作时所消耗的功率。

通常以瓦特（W）为单位。

功率大小与抽气泵的抽气能力、驱动装置、机械传动装置等相关。

除了以上几个常见的技术参数外，还有一些其他技术参数也是需要考虑的，包括噪音、重量、尺寸、工作温度范围等。

噪音是指真空抽气泵工作时产生的声音大小。

通常以分贝（dB）为单位。

噪音大小与抽气泵的设计、运行状态、材料等有关。

对于一些对噪音敏感的应用场景，需要选择噪音较低的真空抽气泵。

重量是指真空抽气泵的重量。

通常以千克（kg）为单位。

重量大小与抽气泵的型号、结构、材料等有关。

对于一些移动式设备或对重量有要求的场景，需要选择重量较轻的真空抽气泵。

尺寸是指真空抽气泵的外形尺寸。

通常以毫米（mm）为单位。

尺寸大小与抽气泵的型号、结构、安装方式等有关。

在一些空间受限的场景，需要选择体积较小的真空抽气泵。

工作温度范围是指真空抽气泵能够正常工作的温度范围。

对于一些高温或低温环境下的应用场景，需要选择具有适应性温度范围的真空抽气泵。

总之，真空抽气泵的技术参数包括抽速、抽气量、最大真空度、功率等。

在选择和使用真空抽气泵时，需根据具体应用需求，综合考虑这些技术参数，选择合适的真空抽气泵。

同时，还应关注其他技术参数，如噪音、重量、尺寸、工作温度范围等，以保证设备的稳定性和适应性。

各种真空泵参数、特点及原理参数抽速:10-1200m/hSV10B,SV16B,SV25B,SV40B,SV65B,SV100B的极限真空度为0.5mbar(无气镇分压强)1.5mbar(带气镇分压强)SV200,SV300,SV500,SV630,SV750,SV1200，SV1200的极限真空度为8*10-2mbar(无气镇分压强)7*10-1mbar(带气镇分压强)特点排水蒸汽能力强、抽速大、环保双级油封旋片泵参数抽速:4-65m/h极限真空度:10-4mbar(无气镇分压强)2*10-3mbar(无气镇全压强)5*10-3mbar(带气镇全压强)特点强制润滑、内置自动防返油阀、进气口水平和垂直两种安装方式、工作原理1、单级旋片泵:泵主要由定子、旋片、转子组成，在定子缸内偏心地装有转子，转子槽中装有两块旋片，由于弹簧弹力和旋片离心力作用使旋片紧贴于缸壁，当转子在定子缸内旋转时周期性地将进气口方面容积逐渐扩大而吸入气体，同时逐渐缩小排气口方面容积将已吸入气体压缩从排气阀排出。

2、双级旋片泵:由两个工作室组成，两室前后串联，同向等速旋转。

无油真空泵螺杆式无油压缩真空泵参数抽速:250-630m/h极限真空度:0.01mbar电机功率:15KW噪音:75dB特点维护简单，不易出现故障，寿命长工作原理分为吸气、压缩开始、压缩结束、排气四个过程，随着泵转子的转动，吸气过程开始，当吸气过程结束后，压缩过程开始，泵进入压缩阶段，当压缩过程结束时，泵排气过程开始，最后为排气过程，将被抽气体排出。

活塞干泵参数抽速:15-38m/h极限真空度:3*10-2mbar排水蒸气能力:30mbar特点结构简单，方便维护，低能耗，坚固耐用工作原理通过曲轴连杆机构的作用是使汽缸内的活塞做往复运动，当活塞在汽缸内从左端向右端运动时，由于汽缸左端体积不断增大，汽缸内气体密度减小，而形成抽气过程，此时容器中的气体经过吸气阀进入泵体左腔，当活塞达到最右位置时，汽缸内就完全充满了气体，接着活塞从右端向左端运动，此时吸气阀关闭排气阀打开，将气体排到大气中，完成一个循环。

7.5kw漩涡真空泵参数7.5kw漩涡真空泵是工业中常用的真空设备，可以在很多行业中用来进行各种吸附和传递等操作。

在购买漩涡真空泵时，需要了解哪些参数？下面将详细介绍。

1. 吸气量吸气量是漩涡真空泵的最大工作能力，通常单位为升/分钟，也就是所谓的流量。

吸气量的大小能直接影响设备的效率。

7.5kw漩涡真空泵的吸气量通常在500-2000升/分钟之间，具体取决于所需用途和行业。

2. 顶真空度顶真空度是漩涡真空泵所能达到的最大真空度，通常单位为帕斯卡(pa)。

这个参数通常反映设备的抽气能力，也就是设备能否在极短的时间内将真空度提高到所需的水平。

7.5kw漩涡真空泵的顶真空度通常在10-50pa之间，同样也是根据行业和用途而定。

3. 规格规格也是重要参数之一，通常指设备的尺寸和重量。

这直接关系到设备的使用、安装和运输。

7.5kw漩涡真空泵的规格通常在600*400*550mm左右，重量在40-80kg之间。

4. 输气口输气口负责将泵内空气排出，通常指的是设备接口的尺寸和数量。

这个参数可以影响设备的使用和适配能力。

7.5kw漩涡真空泵的输气口通常在DN100-200之间。

5. 动力动力是漩涡真空泵的关键参数，包括电源、电机和驱动方式等。

7.5kw漩涡真空泵通常是电动的，功率范围在7.5-15kw之间，采用单相220V或三相380V电源供电。

6. 附件附件是设备中的配件和辅助设备，包括电器控制器、过滤器、变频器、保护装置等。

不同行业和用途的附件需求不同，7.5kw漩涡真空泵的附件具体按照用户需求来定制。

总之，7.5kw漩涡真空泵的参数涉及吸气量、顶真空度、规格、输气口、动力和附件等。

在购买设备时，需要根据所需用途和行业选择适当的参数，以达到理想的工作效果。

真空泵参数
真空泵是一个常见的物理实验室仪器，其主要作用是移除容器内
的气体，创造一种低压或真空的环境。

不同的实验需要不同类型的真
空泵，因此了解真空泵参数是非常重要的。

下面将从以下几个方面讲述真空泵参数：
1. 抽气速度
抽气速度是真空泵最基本的参数，定义为单位时间内泵浦井内的
全部气体质量与单位时间内泵浦的体积比例。

实验需要的抽气速度根
据所需压力和容器尺寸而定，通常以升每分钟或立方米每小时为单位。

2. 极限压力
极限压力是真空泵腔室中气体的最小压强，通常使用毫巴（mbar）作为单位。

不同类型的泵具有不同的极限压力，实验需要的极限压力
取决于实验的要求。

3. 泵口直径
泵口直径是真空泵的一个重要参数，它会影响泵的抽气速度。

一
般而言，泵口的直径越大，其抽气速度也越快。

因此，在选择真空泵
时必须考虑泵口的直径。

4. 泵体材质
不同的泵体材质具有不同的特性，如不同的耐腐蚀和耐高温性能。

根据实验需要，选择适合的泵体材质也是很重要的。

5. 噪音
真空泵在工作时会发出一定的噪音，具体取决于泵的类型和规格。

在实验室中，选择低噪音的泵是非常重要的，以避免对实验造成干扰。

总之，了解真空泵参数对于选择适合的泵非常重要。

在选择真空
泵时，需要考虑实验需要的抽气速度、极限压力、泵口直径、泵体材
质和噪音等参数。

通过合理的选择，可以提高实验的效率和准确性。

干式螺杆真空泵技术参数全文共四篇示例，供读者参考第一篇示例：干式螺杆真空泵是一种由螺杆压缩机和真空泵融合而成的设备，广泛应用于真空蒸馏、真空蒸发、真空干燥等领域。

干式螺杆真空泵具有结构简单、操作方便、稳定性高等优点，逐渐成为很多行业的首选设备。

在选购干式螺杆真空泵时，了解其技术参数是非常重要的，下面就让我们来详细了解一下干式螺杆真空泵的技术参数。

一、流量参数流量是干式螺杆真空泵的核心参数之一，一般以立方米/小时或者升/分钟为单位表示。

不同规格的干式螺杆真空泵的流量参数差异较大，选择时要根据具体需求进行选择。

干式螺杆真空泵的流量大小直接影响到设备的真空度以及抽气速度，因此在选购时一定要确保流量参数符合实际需求。

二、抽气速度抽气速度是另一个重要的技术参数，通常以立方米/小时或者升/分钟来表示。

抽气速度越大，干式螺杆真空泵的抽气效果就越好。

在实际应用中，抽气速度与流量参数密切相关，选择时需要综合考虑。

三、极限压力极限压力是干式螺杆真空泵的一个重要参数，通常以帕斯卡（Pa）或者毫巴（mbar）来表示。

极限压力越低，说明干式螺杆真空泵的抽气能力越强。

极限压力与真空度密切相关，选购时一定要选择极限压力较低的干式螺杆真空泵。

四、功率功率是衡量干式螺杆真空泵性能的重要指标之一，通常以千瓦（KW）为单位表示。

功率大小会直接影响到干式螺杆真空泵的抽气效率以及运行成本，因此选择时要根据实际需要进行合理选择。

五、转速转速是干式螺杆真空泵的关键技术参数之一，通常以转/分来表示。

转速的大小会影响到干式螺杆真空泵的运转效果和生产效率，选购时需谨慎考虑。

六、冷却方式干式螺杆真空泵通常采用风冷式或者水冷式冷却方式，不同的冷却方式对干式螺杆真空泵的性能和使用寿命有着直接影响。

在选购时要根据具体的工况和环境条件选择合适的冷却方式。

七、外形尺寸外形尺寸是干式螺杆真空泵的重要技术参数之一，通常以毫米为单位表示。

不同规格的干式螺杆真空泵外形尺寸差异较大，选购时需根据实际安装场地和空间进行选择。

真空泵选型真空泵的作用就是从真空室中抽除气体分子，降低真空室内的气体压力，使之达到要求的真空度。

概括地讲从大气到极高真空有一个很大的范围，至今为止还没有一种真空系统能覆盖这个范围。

因此，为达到不同产品的工艺指标、工作效率和设备工作寿命要求、不同的真空区段需要选择不同的真空系统配置。

为达到最佳配置，选择真空系统时，应考虑下述各点：确定工作真空范围: ----首先必须检查确定每一种工艺要求的真空度。

因为每一种工艺都有其适应的真空度范围，必须认真研究确定之。

确定极限真空度----在确定了工艺要求的真空度的基础上检查真空泵系统的极限真空度，因为系统的极限真空度决定了系统的最佳工作真空度。

一般来讲，系统的极限真空度比系统的工作真空度低20%，比前级泵的极限真空度低50%。

被抽气体种类与抽气量检查确定工艺要求的抽气种类与抽气量。

因为如果被抽气体种类与泵内液体发生反应，泵系统将被污染。

同时必须考虑确定合适的排气时间与抽气过程中产生的气体量。

真空容积检查确定达到要求的真空度所需要的时间、真空管道的流阻与泄漏。

考虑达到要求真空度后在一定工艺要求条件下维持真空需要的抽气速率。

主真空泵的选择计算S=2.303V/tLog(P1/P2)其中：S为真空泵抽气速率(L/s)V为真空室容积（L）t为达到要求真空度所需时间(s)P1为初始真空度(Torr)P2为要求真空度(Torr)例如：V=500Lt=30sP1=760TorrP2=50Torr则: S=2.303V/t Log(P1/P2)=2.303x500/30xLog(760/50)=35.4L/s当然上式只是理论计算结果，还有若干变量因素未考虑进去，如管道流阻、泄漏、过滤器的流阻、被抽气体温度等。

实际上还应当将安全系数考虑在内。

目前工业中应用最多的是水环式真空泵和旋片式真空泵等一般的要求是：1、真空度、真空容积、主要介质、温度、主要容积类设备。

2、真空流入介质及流量、压力、温度、规律。

水环式真空泵主要技术参数性能特点1、机泵同轴式直联设计，节省空间，易于安装。

2、采用机械密封作为标准配置,消除了泄露,维护简便。

3、运行平稳，噪音可低至62分贝。

4、统一的耐腐蚀设计，青铜叶轮提高了泵的耐腐蚀性，不锈钢材质更适用于更为苛刻的应用。

5、独特的柔性排气口设计，不会产生过压缩，确保了2BV在其性能范围内效率最佳技术参数性能曲线：2BV2水环真空泵外形尺寸型号A B B1E H1H2H3H4H6M P22BV5水环真空泵外形尺寸型号A B B1B2C1C2H1H2H3H4H5 2BV51106373252551904126140156202361328 2BV51116793252652163626150166212371363 2BV51217713472652163626150167217385363 2BV51318523773002543530175194249427435 2BV516110444793702793030210225303521485型号H6H7K L F N S1S2T d1d2 2BV5110385734213046492φ12φ1234019160 2BV5111486834813050092φ12φ12340191602BV6水环真空泵外形尺寸型号Amax B B1C1F1F2maxH1H2H3H4K L NV6110119032525526291450160173223381250319281 V6111123732527926360470180196242401320365327 V6121136834727926360575180197247415320384342 V6131149537732026461585215234287467414405357 V6161162547937026461640215230310526414480416型号W2W3S1T d1d2d3d4d5d N3.0N4.2N8.7V61105227φ13340191601239752DN50G3/4"G3/8"G3/8"V61115227φ13340191601239752DN5G3/4G3/8G3/8。

一、2BV的用途及使用范围：2BV系列水环真空泵为整体结构机泵同轴的单级泵。

轴封采用机械密封，具有结构简单，安装简捷、无油、安全可靠等特点。

系列水环真空泵适于抽除气体和湿润蒸汽，吸气压力可达到绝压（真空度），当2BV水环式真空泵在吸气压力低于的状态下长期工作时，应联接汽蚀保护管以对泵进行保护，2BV水环式真空泵如配大气喷射器吸气压力可达，喷射器可直接安装在真空泵吸气口上，作为压缩机使用时，其压力最大至（绝压）。

2BV系列水环真空泵及压缩机被广泛用于石油、化工、制药、食品、制糖工业等领域。

由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易燃易爆气体时，不易发生爆炸，所以其应用更加广泛。

二、2BV的工作原理：2BV水环式真空泵如图（）所示叶轮偏心地安装在泵体之内，起动时向泵内注入一定高度的水，因此当叶轮旋转时，水受离心力的作用而在泵体内壁形成一旋转水环，水环下部内表面与轮毂相切，沿箭头方向旋转，在前半转过程中，2BV水环式真空泵水环内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体自圆盘吸气口被吸入；在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口压力时，叶片间的气体自圆盘排气口被排出。

如此叶轮每转动一周，叶片间的空间吸排气一次，许多空间不停地工作，2BV水环式真空泵就连续不断地抽吸或压送气体。

2BV水环式真空泵由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排周，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。

当2BV水环式真空泵排出的气体不再利用时，在2BV水环式真空泵排气口上接有气水分离器，废气和所带的部分水排入气水分离器后，气水分离，气体由排气管排出，留下的水经回水管供至泵内继续使用。

随着工作时间的延长，工作水温度会不断地升高，这时需从供水管供给冷水，以降低工作水的温度，保证泵能达到所要求的技术要求和性能指标。
