2017-2018(1)电路练习试卷(B1卷)20161123084829答案

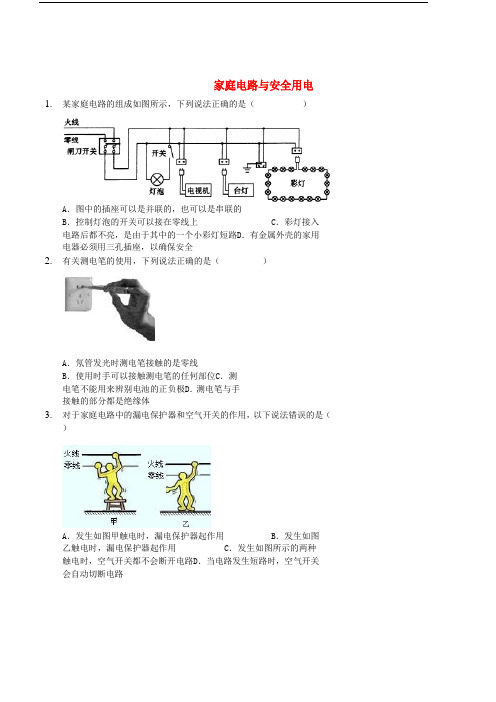

家庭电路与安全用电1.某家庭电路的组成如图所示，下列说法正确的是（）
A．图中的插座可以是并联的，也可以是串联的
B．控制灯泡的开关可以接在零线上 C．彩灯接入
电路后都不亮，是由于其中的一个小彩灯短路D．有金属外壳的家用
电器必须用三孔插座，以确保安全
2.有关测电笔的使用，下列说法正确的是（）
A．氖管发光时测电笔接触的是零线
B．使用时手可以接触测电笔的任何部位C．测
电笔不能用来辨别电池的正负极D．测电笔与手
接触的部分都是绝缘体
3.对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（
）
A．发生如图甲触电时，漏电保护器起作用 B．发生如图
乙触电时，漏电保护器起作用 C．发生如图所示的两种
触电时，空气开关都不会断开电路D．当电路发生短路时，空气开关
会自动切断电路
4.下列符合安全用电原则的是（）
A．用铜丝做保险丝 B．远离
高压装置 C．雷雨天用手机
通话 D．用湿布擦拭开关
5.关于家庭电路和安全用电，下列说法正确的是（）
A．家庭电路中的熔丝熔断，一定是发生了短路
B．家用电能表的示数显示了家庭用电的总功率C．家庭
电路中的熔丝可以用铁丝代替 D．家用电器的金属
外壳该用导线接地
6.如图所示，用笔画线代替导线将电灯、开关、三孔插座接到家庭电路中。

7.如图，两只小鸟落在裸露的电线上，闭合开关后，你认为甲、乙两只小
鸟会触电的是；原因是。

【参考答案】
1.D
2. C
3.A
4. B
5.D
6.
7. 乙；乙与灯泡并联，有电流通过，故会触电；而甲与一段导线
并联，被短接，没有电流通过。

【最新整理，下载后即可编辑】第一章 电路的基本概念和基本定律1.1指出图（a ）、（b ）两电路各有几个节点？几条支路？几个回路？几个网孔？(a) (b)习题1.1电路解：（a ）节点数：2；支路数：4；回路数：4；网孔数：3。

（b ）节点数：3；支路数：5；回路数：6；网孔数：3。

1.2标出图示电路中，电流、电动势和电压的实际方向，并判断A 、B 、C 三点电位的高低。

解：电流、电动势和电压的实际方向如图所示：A 、B 、C 三点电位的比较：C B A V V V >>1.3如图所示电路，根据以下各种情况，判断A 、C 两点电位的高低。

解：（1）C A V V > （2）C A V V > （3）无法判断1.4有人说，“电路中，没有电压的地方就没有电流，没有电流的地方也就没有电压”。

这句话对吗？为什么？解：不对。

因为电压为零时电路相当于短路状态，可以有短路电流；电流为零时电路相当于开路状态，可以有开路电压，1.5求图示电路中，A点的电位。

（a）（b）习题1.5电路解：（a）等效电路如下图所示：（b）等效电路如下图所示：1.6如图所示电路，求开关闭合前、后，ABU和CDU的大小。

1.7求图示电路中，开关闭合前、后A点的电位。

解：开关闭合时，等效电路如图所示：开关打开时，等效电路如图所示：1.8如图所示电路，求开关闭合前及闭合后的ABU、电流1I、2I和3I 的大小。

1.9如图所示电路，电流和电压参考方向如图所示。

求下列各种情况下的功率，并说明功率的流向。

（1）V1205=i，=u-A,100A,2==ui，（2）V（3）V=10-A,-=ui=A,80603-=ui，（4）V解：（1）A ：)(200提供功率W ui p -=-=； B ：)(200吸收功率W ui p ==（2）A ：)(600吸收功率W ui p =-=； B ：)(600提供功率W ui p -==（3）A ：)(240吸收功率W ui p =-=； B ：)(240提供功率W ui p -==（4）A ：)(600提供功率W ui p -=-=； B ：)(600吸收功率W ui p ==1.10一盏220V/40W 的日光灯，每天点亮5小时，问每月（按30天计算）消耗多少度电？若每度电费为0.45元，问每月需付电费多少元？解：（度）630510403=⨯⨯⨯=-W ；每月需要的费用：（元）7.245.06=⨯1.11求如图所示电路中,A 、B 、C 、D 元件的功率。

《电路图》练习题（附答案）一、单选题（每题 3 分，共 36 分） 1、如图所示电路中，当开关 S 、S 2都闭合时，下列说法正确的是1（ ）A ．只有 L 1 发光B ．只有 L 2 发光C ． L 1 、 L 2 都发光D ． L 1 、 L 2 都不发光2、如图四个电路图中，与下面实物图对应的是（）3、如图所示的电路，下列分析正确的是（）A ．若 S 、 S 、 S 都闭合时，则L1、 L 2并联123B ．若 S 、S 、 S 都闭合时，则L 1、 L 2串联123C ． S 3 断开、 S 1、 S 2 闭合， L 1 、 L 2 并联D ． S 1 闭合、 S 2、S 3 断开， L 1 、 L 2 串联S 3L 1L 2S 1S 24、如图所示的四个电路中，开关能使 L 1 、 L 2 两盏灯同时发光和熄灭的是（ ）L 1L 1L 2 L 1L 1 L 2L 2L 2A B C D5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ）A ．安全用电的原则是不接触低压带电体，不靠近高压带电体B ．只有不高于 220 V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是 （ ） A 、导体和绝缘体都容易导电 B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限7、图中，若 L 2 的灯丝断了，而电路其他部分完好，则开关 S 闭合后 （ ）A ． L 1 发光， L 2 不发光B ． L 1 不发光， L 2 发光C ． L 1 和 L 2 都发光D ．L 1 和 L 2 都不发光第1 页 共 4 页8、在下图中，两灯泡组成并联的电路的电路图是（）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地()A 、家用电器不能工作B、家用电器的寿命会缩短C、人接触家用电器时可能发生触电事故D、家用电器消耗电能会增加10、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

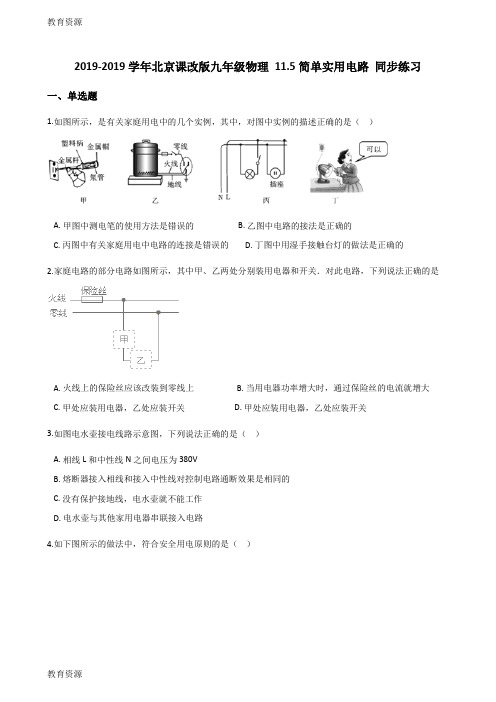

2019-2019学年北京课改版九年级物理11.5简单实用电路同步练习一、单选题1.如图所示，是有关家庭用电中的几个实例，其中，对图中实例的描述正确的是（）A. 甲图中测电笔的使用方法是错误的B. 乙图中电路的接法是正确的C. 丙图中有关家庭用电中电路的连接是错误的D. 丁图中用湿手接触台灯的做法是正确的2.家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是A. 火线上的保险丝应该改装到零线上B. 当用电器功率增大时，通过保险丝的电流就增大C. 甲处应装用电器，乙处应装开关D. 甲处应装用电器，乙处应装开关3.如图电水壶接电线路示意图，下列说法正确的是（）A. 相线L和中性线N之间电压为380VB. 熔断器接入相线和接入中性线对控制电路通断效果是相同的C. 没有保护接地线，电水壶就不能工作D. 电水壶与其他家用电器串联接入电路4.如下图所示的做法中，符合安全用电原则的是（）A. 拉电线拔插头B. 电器失火先切断电源C. 用铜丝代替保险丝D. 插座负载过多5.人类的生活已经离不开电，在图中所示的事例中，符合安全用电原则的是（）A. 用湿布擦正在发光的日光灯B. 有人触电时应立即切断电源C. 在高压线附近玩耍D. 电线接触或靠近高温物体6.以下操作安全的是（）A. 保险丝烧断后应换一根铜丝来代替B. 发现有人触电后立刻断开电源C. 将电灯开关接在零线上，熔断器接在火线上D. 电线短路起火，应立即用水扑灭7.生活中处处有物理，小明同学养成了观察生活的好习惯，他对观察到的一些现象做了以下解释，其中解释正确的是（）A. 家里保险丝熔断，一定是用电器功率过大造成的B. 可以用铜丝和铁丝代替保险丝C. 发现有人触电时，应立即用手把他拉开D. 电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故8.关于家庭电路的下列做法，不符合安全用电常识的是（）A. 发现有人触电，应首先切断电源B. 为了保证电路安全，家里尽量不要同时使用多个大功率电器C. 有金属外壳的用电器，金属外壳一定要接地D. 检修电路故障时，应尽量在通电情况下作业二、多选题9.关于家庭电路，下列说法中正确的是（）A. 电能表应放在家庭电路的干路上，电能表上的示数显示了家庭用电的总功率B. 在家庭电路中，同时工作的用电器越多，总电阻越小C. 如果家庭电路中不安装保险丝，那么发生短路时．会因为通过用电器的电流过大而烧毁用电器D. 电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小10.关于我国家庭电路和安全用电，下列说法错误的是（）A. 家庭电路的电压是220VB. 家庭电路中的用电器都是串联的C. 只有36V的电压对人体才是安全的D. 测电笔是用来辨别火线和零线的11.现在一般标准住宅内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电系统如图所示．其中各个设备的特征是（）A. 电能表上不能直接读出应该交的电费B. 空气开关兼具保险丝的短路保护作用C. 三线插座正中间的插孔应该接三脚插头的最长那只脚D. 漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地三、填空题12.在家庭电路中，吸油烟机正常工作的电压为 ________伏，它与其它家用电器是 ________的（选填“串联”或“并联”），与控制它的电键是 ________的（选填“串联”或“并联”）。

电子电工专业综合理论试卷本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。

第Ⅰ卷1页至4页，第Ⅱ卷5页至12页。

两卷满分300分。

考试时间150分钟。

第Ⅰ卷（共120分）注意事项：1．答第Ⅰ卷前，考生务必按规定要求填涂答题卡上的姓名、考试证号、考试科目等项目。

2．用2B铅笔把答题卡上相应题号中正确答案的标号涂黑。

答案不涂写在答题卡上无效。

一、单项选择题（本大题共22小题，每小题4分，共88分。

在下列每小题中，选出一个正确答案，将答题卡上相应题号中正确答案的字母标号涂黑）1．题1图所示为白炽灯灯丝的伏安特性曲线，表示正确的是（）A B C D题1图2．题2图所示电路中，电容两端电压U C为（）A．10V B．-10V C．14V D．-14V3.题3图所示电路中，电源U S的功率为（）A． 1W B．-1W C．14W D．-14W题2图题3图4．题4图为某交流电路，R=X C，X L=2X C，安培表A1读数为2A，安培表A读数为（）A.2AB.2AC.32AD.3A题4图题5图5．题5图所示电路中，三相对称负载△联接，开关S断开时，A表读数为30A，则K闭合时，A表的读数为（）A.303AB.203AC.45AD.30A6．下列有关日光灯电路的说法中，正确的是（ ）A ．在日光灯正常工作过程中，镇流器有分压限流的作用B ．在日光灯正常工作过程中，镇流器并不起作用C ．在日光灯正常工作过程中，不可以将启辉器移去D ．在日光灯正常工作过程中，灯丝中有电流通过 7.在题7图所示电路中的场效应管的类型是（ ）A.N 沟道结型B.P 沟道结型C.增强型NMOSD.耗尽型PMOS题7图 题8图8．在题8图所示电路中，若将电阻R b2值增大时，下列各量变化正确的为（ ）A.I BQ 减小B.r be 增大C.V CEQ 减小D.|A V |减小 9. 在题9图所示电路中，电容器C E 开路对放大器造成的影响说法正确的是（ ）A.静态参数改变B.输入电阻增大C.放大倍数提高D.输出电阻减小 10．对题10图所示的含有石英晶体的正弦波振荡器电路，以下说法正确的是（ ） A.能够振荡，石英晶体处于串联谐振状态 B. 能够振荡，晶体管工作在共射极状态 C.该电路无选频网络不能振荡D. 该电路不满足振幅平衡不能振荡++..V G_C 1C 2C E+R B1R B2R CR E1R E2R Lu iu o题9图 题10图 题12图11．在多级直接耦合放大电路中，应采用差分放大器的一级是（ ）A.增益最高的一级B.输出级C.中间级D.输人级12．如题12图所示，两个三极管的饱和压降Ｕces ＝0，则Y 与A 、B 的逻辑关系是（ ）A ．AB Y = B ．B A Y =C ．B A Y +=D ．AB Y = 13．将JK 触发器的J 端和Q 端相连，K 端和Q 相连，JK 触发器的初态为“1”状态，则经过3个有效时钟脉冲作用后触发器Q 端的状态为（ ）A ．1状态B ．0状态C ．不定状态D ．高阻状态 14．1.5级指针式电压表的引用误差不超过（ ）A ．±1.5%B ．±0.15%C ．±15%D ．±0.015%15．测量放大器的静态工作点，通常采用的测量方法为（ ）A ．直接测量B ．间接测量C ．替换测量D ．比较测量 16．磁电系测量机构（ ）A ．可以测较大电流B ．可以测交流C ．可以测交流和直流D ．只能测较小直流17．用213位数字电压表的10V 挡去测量一个标称值为12V 蓄电池的电压，电压表读数可能为（ ）A ．1或-1B ．-11.85C ．12D ．12.000 18．在双踪示波器垂直通道中设置电子开关的目的是（ ）A ．实现双踪显示B ．实现触发扫描C ．实现同步D ．实现双时基扫描 19．电子计数器不能测量的参数是（ ）A ．两个信号的频率比B ．信号的周期C ．两个信号之间的时间间隔D ．信号的幅度 20．在自动空气断路器中，电压脱扣器的作用是（ ）A ．过压保护B ．欠压保护C ．过载保护D ．短路保护 21．题21图所示为三相异步电动机不同转子电阻时的机械特性曲线，则下列正确的是（ ） A ．R 2＜R 1 S m2＜S m1 T st2＜T st1 B ．R 2＜R 1 S m2＞S m1 T st2＞T st1 C ．R 2＞R 1 S m2＞S m1 T st2＞T st1 D ．R 2＞R 1 S m2＜S m1 T st2＜T st122．下列关于三相异步电动机的旋转磁场旋转方向和转 子旋转方向，说法错误的是（ ） 题21图 A 、旋转磁场的旋转方向取决于三相交流电的相序 B 、能耗制动时，定子磁场不旋转，方向也不改变C 、回馈制动时，旋转磁场的旋转方向和电动机转子的旋转方向一致D 、反接制动时，旋转磁场的旋转方向和电动机转子的旋转方向一致二、判断题（本大题共16小题，每小题2分，共32分。

电路试题库经典版一、填空题建议较易填空每空0.5分,较难填空每空1分1、电流所经过的路径叫做电路 ,通常由电源、负载和中间环节三部分组成;2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类,其中电力系统的电路其主要功能是对发电厂发出的电能进行传输、分配和转换；电子技术的电路主要功能则是对电信号进行传递、变换、存储和处理 ;3、实际电路元件的电特性单一而确切 ,理想电路元件的电特性则多元和复杂 ;无源二端理想电路元件包括电阻元件、电感元件和电容元件;4、由理想电路元件构成的、与实际电路相对应的电路称为电路模型 ,这类电路只适用集总参数元件构成的低、中频电路的分析;5、大小和方向均不随时间变化的电压和电流称为稳恒直流电,大小和方向均随时间变化的电压和电流称为交流电,大小和方向均随时间按照正弦规律变化的电压和电流被称为正弦交流电;6、电压是电路中产生电流的根本原因,数值上等于电路中两点电位的差值;7、电位具有相对性,其大小正负相对于电路参考点而言;8、衡量电源力作功本领的物理量称为电动势 ,它只存在于电源内部,其参考方向规定由电源正极高电位指向电源负极低电位,与电源端电压的参考方向相反;9、电流所做的功称为电功 ,其单位有焦耳和度；单位时间内电流所做的功称为电功率 ,其单位有瓦特和千瓦 ;10、通常我们把负载上的电压、电流方向称作关联方向；而把电源上的电压和电流方向称为非关联方向;11、欧姆定律体现了线性电路元件上电压、电流的约束关系,与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律,其中KCL定律体现了电路中任意结点上汇集的所有支路电流的约束关系, KVL定律体现了电路中任意回路上所有元件上电压的约束关系,具有普遍性;12、理想电压源输出的电压值恒定,输出的电流值由它本身和外电路共同决定；理想电流源输出的 电流 值恒定,输出的 电压 由它本身和外电路共同决定; 13、电阻均为9Ω的Δ形电阻网络,若等效为Y 形网络,各电阻的阻值应为 3 Ω; 14、实际电压源模型“20V 、1Ω”等效为电流源模型时,其电流源=S I 20 A,内阻=i R 1 Ω;15、直流电桥的平衡条件是 对臂电阻的乘积 相等；负载上获得最大功率的条件是 电源内阻 等于 负载电阻 ,获得的最大功率=min P U S 2/4R 0 ;16、如果受控源所在电路没有独立源存在时,它仅仅是一个 无源 元件,而当它的控制量不为零时,它相当于一个 电源 ;在含有受控源的电路分析中,特别要注意：不能随意把 控制量 的支路消除掉;二、判断下列说法的正确与错误建议每小题1分1、集总参数元件的电磁过程都分别集中在各元件内部进行; ∨2、实际电感线圈在任何情况下的电路模型都可以用电感元件来抽象表征; ×3、电压、电位和电动势定义式形式相同,所以它们的单位一样; ∨4、电流由元件的低电位端流向高电位端的参考方向称为关联方向; ×5、电功率大的用电器,电功也一定大; ×6、电路分析中一个电流得负值,说明它小于零; ×7、电路中任意两个结点之间连接的电路统称为支路; ∨8、网孔都是回路,而回路则不一定是网孔; ∨9、应用基尔霍夫定律列写方程式时,可以不参照参考方向; × 10、电压和电流计算结果得负值,说明它们的参考方向假设反了; ∨ 11、理想电压源和理想电流源可以等效互换; × 12、两个电路等效,即它们无论其内部还是外部都相同; × 13、直流电桥可用来较准确地测量电阻; ∨ 14、负载上获得最大功率时,说明电源的利用率达到了最大; × 15、受控源在电路分析中的作用,和独立源完全相同; ×16、电路等效变换时,如果一条支路的电流为零,可按短路处理; ×三、单项选择题建议每小题2分1、当电路中电流的参考方向与电流的真实方向相反时,该电流 BA 、一定为正值B 、一定为负值C 、不能肯定是正值或负值 2、已知空间有a 、b 两点,电压U ab =10V,a 点电位为V a =4V,则b 点电位V b 为 B A 、6V B 、－6V C 、14V3、当电阻R 上的u 、i 参考方向为非关联时,欧姆定律的表达式应为 BA 、Ri u =B 、Ri u -=C 、 i R u =4、一电阻R 上u 、i 参考方向不一致,令u =－10V,消耗功率为0.5W,则电阻R 为 A A 、200Ω B 、－200Ω C 、±200Ω5、两个电阻串联,R 1：R 2=1：2,总电压为60V,则U 1的大小为 BA 、10VB 、20VC 、30V6、已知接成Y 形的三个电阻都是30Ω,则等效Δ形的三个电阻阻值为 C A 、全是10Ω B 、两个30Ω一个90Ω C 、全是90Ω7、电阻是 C 元件,电感是 B 的元件,电容是 A 的元件;A 、储存电场能量B 、储存磁场能量C 、耗能8、一个输出电压几乎不变的设备有载运行,当负载增大时,是指 CA 、负载电阻增大B 、负载电阻减小C 、电源输出的电流增大 9、理想电压源和理想电流源间 BA 、有等效变换关系B 、没有等效变换关系C 、有条件下的等效关系 10、当恒流源开路时,该恒流源内部 BA 、有电流,有功率损耗B 、无电流,无功率损耗C 、有电流,无功率损耗四、简答题建议每小题3～5分1、在8个灯泡串联的电路中,除4号灯不亮外其它7个灯都亮;当把4号灯从灯座上取下后,剩下7个灯仍亮,问电路中有何故障 为什么答：电路中发生了4号灯短路故障,当它短路时,在电路中不起作用,因此放上和取下对电路不发生影响;2、额定电压相同、额定功率不等的两个白炽灯,能否串联使用答：不能,因为这两个白炽灯的灯丝电阻不同,瓦数大的灯电阻小分压少,不能正常工作,瓦数小的灯电阻大分压多易烧;3、电桥电路是复杂电路还是简单电路当电桥平衡时,它是复杂电路还是简单电路为什么答：电桥电路处于平衡状态时,由于桥支路电流为零可拿掉,因此四个桥臂具有了串、并联关系,是简单电路,如果电桥电路不平衡,则为复杂电路;4、直流电、脉动直流电、交流电、正弦交流电的主要区别是什么答：直流电的大小和方向均不随时间变化；脉动直流电的大小随时间变化,方向不随时间变化；交流电的大小和方向均随时间变化；正弦交流电的大小和方向随时间按正弦规律变化;5、负载上获得最大功率时,电源的利用率大约是多少答：负载上获得最大功率时,电源的利用率约为50%;6、电路等效变换时,电压为零的支路可以去掉吗为什么答：电路等效变换时,电压为零的支路不可以去掉;因为短路相当于短接,要用一根短接线代替;7、在电路等效变换过程中,受控源的处理与独立源有哪些相同有什么不同答：在电路等效变换的过程中,受控电压源的控制量为零时相当于短路；受控电流源控制量为零时相当于开路;当控制量不为零时,受控源的处理与独立源无原则上区别,只是要注意在对电路化简的过程中不能随意把含有控制量的支路消除掉;8、工程实际应用中,利用平衡电桥可以解决什么问题电桥的平衡条件是什么答：工程实际应用中,利用平衡电桥可以较为精确地测量电阻,电桥平衡的条件是对臂电阻的乘积相等;9、试述“电路等效”的概念;答：两个电路等效,是指其对端口以外的部分作用效果相同;10、试述参考方向中的“正、负”,“加、减”,“相反、相同”等名词的概念; 答：“正、负”是指在参考方向下,某电量为正值还是为负值；“加、减”是指方程式各量前面的加、减号；“相反、相同”则指电压和电流方向是非关联还是关联;五、计算分析题根据实际难度定分,建议每题在6～12分范围 1、图1.5.1所示电路,已知U =3V,求R ;2Ω2、图1.5.2所示电路,已知U S ＝3V,I S ＝2A,求U AB 和I ;3V 、5A3、图1.5.3所示电路,负载电阻R L 可以任意改变,问R L 等于多大时其上可获得最大功率,并求出最大功率P Lmax ;2Ω4、图1.5.4所示电路中,求2A 电流源之发出功率;－16/3W5、电路如图1.5.5所示,求10V 电压源发出的功率;－图1.5.1R L4U 图1.5.46V图1.5.51Ω图1.5.2－35W6、分别计算S 打开与闭合时图1.5.6电路中A 、B 两点的电位;S 打开：A －10.5V,B －7.5V S 闭合：A 0V,B 1.6V7、试求图1.5.7所示电路的入端电阻R AB ;150Ω第1章 试题库一、填空题建议较易填空每空0.5分,较难填空每空1分1、凡是用电阻的串并联和欧姆定律可以求解的电路统称为 简单 电路,若用上述方法不能直接求解的电路,则称为 复杂 电路;2、以客观存在的支路电流为未知量,直接应用 KCL 定律和 KVL 定律求解电路的方法,称为 支路电流 法;3、当复杂电路的支路数较多、回路数较少时,应用 回路 电流法可以适当减少方程式数目;这种解题方法中,是以 假想 的 回路 电流为未知量,直接应用 KVL 定律求解电路的方法;4、当复杂电路的支路数较多、结点数较少时,应用 结点 电压法可以适当减少方程式数目;这种解题方法中,是以 客观存在 的 结点 电压为未知量,直接应用 KCL 定B －图1.5.6Ω图律和欧姆定律求解电路的方法;5、当电路只有两个结点时,应用结点电压法只需对电路列写1个方程式,方程式称作弥尔曼定理;6、在多个电源共同作用的线性电路中,任一支路的响应均可看成是由各个激励单独作用下在该支路上所产生的响应的叠加 ,称为叠加定理;7、具有两个引出端钮的电路称为二端网络,其内部含有电源称为有源二端网络,内部不包含电源的称为无源二端网络;8、“等效”是指对端口处等效以外的电路作用效果相同;戴维南等效电路是指一个电阻和一个电压源的串联组合,其中电阻等于原有源二端网络除源后的入端电阻,电压源等于原有源二端网络的开路电压;9、为了减少方程式数目,在电路分析方法中我们引入了回路电流法、结点电压法；叠加定理只适用线性电路的分析;10、在进行戴维南定理化简电路的过程中,如果出现受控源,应注意除源后的二端网络等效化简的过程中,受控电压源应短路处理；受控电流源应开路处理;在对有源二端网络求解开路电压的过程中,受控源处理应与独立源的分析方法相同;二、判断下列说法的正确与错误建议每小题1分1、叠加定理只适合于直流电路的分析; ×2、支路电流法和回路电流法都是为了减少方程式数目而引入的电路分析法; ∨3、回路电流法是只应用基尔霍夫第二定律对电路求解的方法; ∨4、结点电压法是只应用基尔霍夫第二定律对电路求解的方法; ×5、弥尔曼定理可适用于任意结点电路的求解; ×6、应用结点电压法求解电路时,参考点可要可不要; ×7、回路电流法只要求出回路电流,电路最终求解的量就算解出来了; ×8、回路电流是为了减少方程式数目而人为假想的绕回路流动的电流; ∨9、应用结点电压法求解电路,自动满足基尔霍夫第二定律; ∨10、实用中的任何一个两孔插座对外都可视为一个有源二端网络; ∨三、单项选择题建议每小题2分 1、叠加定理只适用于 CA 、交流电路B 、直流电路C 、线性电路 2、自动满足基尔霍夫第一定律的电路求解法是 B A 、支路电流法 B 、回路电流法 C 、结点电压法 3、自动满足基尔霍夫第二定律的电路求解法是 CA 、支路电流法B 、回路电流法C 、结点电压法 4、必须设立电路参考点后才能求解电路的方法是 C A 、支路电流法 B 、回路电流法 C 、结点电压法 5、只适应于线性电路求解的方法是 CA 、弥尔曼定理B 、戴维南定理C 、叠加定理四、简答题建议每小题3～5分1、下图所示电路应用哪种方法进行求解最为简便 为什么答：用弥尔曼定理求解最为简便,因为电路中只含有两个结点;2、试述回路电流法求解电路的步骤;回路电流是否为电路的最终求解响应答：回路电流法求解电路的基本步骤如下：1．选取独立回路一般选择网孔作为独立回路,在回路中标示出假想回路电流的参考方向,并把这一参考方向作为回路的绕行方向;2．建立回路的KVL 方程式;应注意自电阻压降恒为正值,公共支路上互电阻压降图2.4.1题电路的正、负由相邻回路电流的方向来决定：当相邻回路电流方向流经互电阻时与本回路电流方向一致时该部分压降取正,相反时取负;方程式右边电压升的正、负取值方法与支路电流法相同;3．求解联立方程式,得出假想的各回路电流;4．在电路图上标出客观存在的各支路电流的参考方向,按照它们与回路电流之间的关系,求出各条支路电流;回路电流是为了减少方程式数目而人为假想的绕回路流动的电流,不是电路的最终求解响应,最后要根据客观存在的支路电流与回路电流之间的关系求出支路电流;3、一个不平衡电桥电路进行求解时,只用电阻的串并联和欧姆定律能够求解吗答：不平衡电桥电路是复杂电路,只用电阻的串并联和欧姆定律是无法求解的,必须采用KCL 和KCL 及欧姆定律才能求解电路;4、试述戴维南定理的求解步骤 如何把一个有源二端网络化为一个无源二端网络 在此过程中,有源二端网络内部的电压源和电流源应如何处理答：戴维南定理的解题步骤为：1．将待求支路与有源二端网络分离,对断开的两个端钮分别标以记号例如a 和b ； 2．对有源二端网络求解其开路电压U OC ；3．把有源二端网络进行除源处理：其中电压源用短接线代替；电流源断开;然后对无源二端网络求解其入端电阻R 入；4．让开路电压U OC 等于戴维南等效电路的电压源U S ,入端电阻R 入等于戴维南等效电路的内阻R 0,在戴维南等效电路两端断开处重新把待求支路接上,根据欧姆定律求出其电流或电压;把一个有源二端网络化为一个无源二端网络就是除源,如上述3.所述; 5、实际应用中,我们用高内阻电压表测得某直流电源的开路电压为225V,用足够量程的电流表测得该直流电源的短路电流为50A,问这一直流电源的戴维南等效电路S22图2.4 例2.2电路b答：直流电源的开路电压即为它的戴维南等效电路的电压源U S ,225/50=4.5Ω等于该直流电源戴维南等效电路的内阻R 0;五、计算分析题根据实际难度定分,建议每题在6～12分范围1、已知图2.5.1电路中电压U =4.5V,试应用已经学过的电路求解法求电阻R ; 18Ω2、求解图2.5.2所示电路的戴维南等效电路;U ab =0V,R 0=8.8Ω3、试用叠加定理求解图2.5.3所示电路中的电流I ;在电流源单独作用下U =1V,I ˊ=－1/3A,电压源单独作用时,I"=2A,所以电流I =5/3A图2.5.19V图2.5.2U图2.5.32U4、列出图2.5.4所示电路的结点电压方程;解：画出图2.5.4等效电路图如下：对结点A对结点B第2章 试题库一、填空题建议较易填空每空0.5分,较难填空每空1分1、正弦交流电的三要素是指正弦量的 最大值 、 角频率 和 初相 ;2、反映正弦交流电振荡幅度的量是它的 最大值 ；反映正弦量随时间变化快慢程度Ω2A的量是它的 频率 ；确定正弦量计时始位置的是它的 初相 ;3、已知一正弦量A )30314sin(07.7︒-=t i ,则该正弦电流的最大值是 7.07 A ；有效值是 5 A ；角频率是 314 rad/s ；频率是 50 Hz ；周期是 0.02 s ；随时间的变化进程相位是 314t-30°电角 ；初相是 －30° ；合 －π/6 弧度;4、正弦量的 有效 值等于它的瞬时值的平方在一个周期内的平均值的 开方 ,所以 有效 值又称为方均根值;也可以说,交流电的 有效 值等于与其 热效应 相同的直流电的数值;5、两个 同频率 正弦量之间的相位之差称为相位差, 不同 频率的正弦量之间不存在相位差的概念;6、实际应用的电表交流指示值和我们实验的交流测量值,都是交流电的 有效 值;工程上所说的交流电压、交流电流的数值,通常也都是它们的 有效 值,此值与交流电最大值的数量关系为： 最大值是有效值的1.414倍 ;7、电阻元件上的电压、电流在相位上是 同相 关系；电感元件上的电压、电流相位存在 正交 关系,且电压 超前 电流；电容元件上的电压、电流相位存在 正交 关系,且电压 滞后 电流;8、 同相 的电压和电流构成的是有功功率,用P 表示,单位为 W ； 正交 的电压和电流构成无功功率,用Q 表示,单位为 Var ;9、能量转换中过程不可逆的功率称 有 功功率,能量转换中过程可逆的功率称 无 功功率;能量转换过程不可逆的功率意味着不但 有交换 ,而且还有 消耗 ；能量转换过程可逆的功率则意味着只 交换 不 消耗 ;10、正弦交流电路中,电阻元件上的阻抗z = R ,与频率 无关 ；电感元件上的阻抗z = X L ,与频率 成正比 ；电容元件上的阻抗z = X C ,与频率 成反比 ;二、判断下列说法的正确与错误建议每小题1分1、正弦量的三要素是指它的最大值、角频率和相位; ×2、V 314sin 22201t u =超前V )45628sin(3112︒-=t u 为45°电角; ×3、电抗和电阻的概念相同,都是阻碍交流电流的因素; ×4、电阻元件上只消耗有功功率,不产生无功功率; ∨5、从电压、电流瞬时值关系式来看,电感元件属于动态元件; ∨6、无功功率的概念可以理解为这部分功率在电路中不起任何作用; ×7、几个电容元件相串联,其电容量一定增大; ×8、单一电感元件的正弦交流电路中,消耗的有功功率比较小; ×三、单项选择题建议每小题2分1、在正弦交流电路中,电感元件的瞬时值伏安关系可表达为 CA 、L iX u =B 、u ＝ji ωLC 、dtdi L u = 2、已知工频电压有效值和初始值均为380V,则该电压的瞬时值表达式为 BA 、t u 314sin 380=VB 、)45314sin(537︒+=t u VC 、)90314sin(380︒+=t u V3、一个电热器,接在10V 的直流电源上,产生的功率为P ;把它改接在正弦交流电源上,使其产生的功率为P /2,则正弦交流电源电压的最大值为 CA 、7.07VB 、5VC 、10V4、已知)90314sin(101︒+=t i A,︒+=30628sin(102t i A,则 CA 、i 1超前i 260°B 、i 1滞后i 260°C 、相位差无法判断5、电容元件的正弦交流电路中,电压有效值不变,当频率增大时,电路中电流将 AA 、增大B 、减小C 、不变6、电感元件的正弦交流电路中,电压有效值不变,当频率增大时,电路中电流将 BA 、增大B 、减小C 、不变7、实验室中的交流电压表和电流表,其读值是交流电的 B ;A 、最大值B 、有效值C 、瞬时值8、314μF 电容元件用在100Hz 的正弦交流电路中,所呈现的容抗值为 CA 、0.197ΩB 、31.8ΩC 、5.1Ω9、在电阻元件的正弦交流电路中,伏安关系表示错误的是 BA 、iR u =B 、U ＝IRC 、R I U ••=10、某电阻元件的额定数据为“1K Ω、2.5W ”,正常使用时允许流过的最大电流为 AA 、50mAB 、2.5mAC 、250mA11、u ＝－100sin6πt ＋10°V 超前i ＝5cos6πt －15°A 的相位差是 CA 、25°B 、95°C 、115°12、周期T=1S 、频率f ＝1Hz 的正弦波是 CA 、4cos314tB 、6sin5t+17°C 、4cos2πt四、简答题建议每小题3～5分1、电源电压不变,当电路的频率变化时,通过电感元件的电流发生变化吗答：频率变化时,感抗增大,所以电源电压不变,电感元件的电流将减小;2、某电容器额定耐压值为450伏,能否把它接在交流380伏的电源上使用 为什么 答：380×1.414=537V>450V,不能把耐压为450V 的电容器接在交流380V 的电源上使用,因为电源最大值为537V,超过了电容器的耐压值;3、你能说出电阻和电抗的不同之处和相似之处吗 它们的单位相同吗答：电阻在阻碍电流时伴随着消耗,电抗在阻碍电流时无消耗,二者单位相同;4、无功功率和有功功率有什么区别 能否从字面上把无功功率理解为无用之功 为什么答：有功功率反映了电路中能量转换过程中不可逆的那部分功率,无功功率反映了电路中能量转换过程中只交换、不消耗的那部分功率,无功功率不能从字面上理解为无用之功,因为变压器、电动机工作时如果没有电路提供的无功功率将无法工作;5、从哪个方面来说,电阻元件是即时元件,电感和电容元件为动态元件 又从哪个方面说电阻元件是耗能元件,电感和电容元件是储能元件答：从电压和电流的瞬时值关系来说,电阻元件电压电流为欧姆定律的即时对应关系,因此称为即时元件；电感和电容上的电压电流上关系都是微分或积分的动态关系,因此称为动态元件;从瞬时功率表达式来看,电阻元件上的瞬时功率恒为正值或零,所以为耗能元件,而电感和电容元件的瞬时功率在一个周期内的平均值为零,只进行能量的吞吐而不耗能,所以称为储能元件;6、正弦量的初相值有什么规定相位差有什么规定答：正弦量的初相和相位差都规定不得超过±180°;7、直流情况下,电容的容抗等于多少容抗与哪些因素有关答：直流情况下,电容的容抗等于无穷大,称隔直流作用;容抗与频率成反比,与电容量成反比;8、感抗、容抗和电阻有何相同有何不同答：感抗、容抗在阻碍电流的过程中没有消耗,电阻在阻碍电流的过程中伴随着消耗,这是它们的不同之处,三者都是电压和电流的比值,因此它们的单位相同,都是欧姆;9、额定电压相同、额定功率不等的两个白炽灯,能否串联使用答：额定电压相同、额定功率不等的两个白炽灯是不能串联使用的,因为串联时通过的电流相同,而这两盏灯由于功率不同它们的灯丝电阻是不同的：功率大的白炽灯灯丝电阻小分压少,不能正常工作；功率小的白炽灯灯丝电阻大分压多容易烧损; 10、如何理解电容元件的“通交隔直”作用答：直流电路中,电容元件对直流呈现的容抗为无穷大,阻碍直流电通过,称隔直作用；交流电路中,电容元件对交流呈现的容抗很小,有利于交流电流通过,称通交作用;五、计算分析题根据实际难度定分,建议每题在6～12分范围1、试求下列各正弦量的周期、频率和初相,二者的相位差如何13sin314t； 28sin5t＋17°3sin314t是工频交流电,周期为0.02s、频率是50Hz、初相是零；8sin5t＋17°是周期为1.256s、频率为0.796Hz、初相为17°的正弦交流电2、某电阻元件的参数为8Ω,接在t=V的交流电源上;试求通过电u3142202sin阻元件上的电流i,如用电流表测量该电路中的电流,其读数为多少电路消耗的功率是多少瓦若电源的频率增大一倍,电压有效值不变又如何 8分i=38.9sin314tA,用电流表测量电流值应为27.5A,P=6050W ；当电源频率增大一倍时,电压有效值不变时,由于电阻与频率无关,所以电阻上通过的电流有效值不变3、某线圈的电感量为0.1亨,电阻可忽略不计;接在t u 314sin 2220=V 的交流电源上;试求电路中的电流及无功功率；若电源频率为100Hz,电压有效值不变又如何 写出电流的瞬时值表达式;8分i ≈9.91sin314t-90°A,用电流表测量电流值应为7A,Q =1538.6Var ；当电源频率增大为100Hz 时,电压有效值不变,由于电感与频率成正比,所以电感上通过的电流有效值及无功功率均减半,i ˊ≈4.95sin628t-90°A4、图3.5.4所示电路中,各电容量、交流电源的电压值和频率均相同,问哪一个电流表的读数最大 哪个为零 为什么图b 电流表计数为零,因为电容隔直；图a 和图c 中都是正弦交流电,且电容端电压相同,电流与电容量成正比,因此A 3电流表读数最大5、已知工频正弦交流电流在t=0时的瞬时值等于0.5A,计时始该电流初相为30°,求这一正弦交流电流的有效值;0.707A6、在1μF 的电容器两端加上)6/314sin(27.70π-=t u V 的正弦电压,求通过电容器中的电流有效值及电流的瞬时值解析式;若所加电压的有效值与初相不变,而频率增加为100Hz 时,通过电容器中的电流有效值又是多少 ①22.2mA,i ≈31.4sin314t ＋60°A ；②频率增倍时,容抗减半,电压有效值不变则电流增倍,为44.4A第3章 试题库一、填空题建议较易填空每空0.5分,较难填空每空1分 图3.5.4ac b C A 2 U。

2017~2018年学年度第一学期<电工电子>专业期末考试题卷一一、选择题（每题2分，计60分）1、两段材料相同的导体A、B，横截面积之比为3:2，长度之比为4:1，将导体分别接到12V的电源上，则导体A，B的功率之比为（）。

A、4:3B、8:3C、3:8D、3:42、判断通电导体周围的磁场方向，应采用（）。

A、左手定则B、右手定则C、安培定则D、楞次定律3、关于电感说法不正确的是（）。

A、是储能元件B、通交流阻直流C、通低频阻高频D、有阻碍电流变化的作用4、已知i1=102sin（100πt+30°）A，i2=202sin（100πt-60°），则两电流有相同的（）。

A、有效值B、角频率C、初相位D、相位5、锗和硅材料二极管的导通压降分别约为（）A、0.7V 0.3VB、0.3V 0.5VC、0.5V 0.2VD、0.3V 0.7V6、单相桥式整流电路中，已知负载电压为9V，则变压器二次侧的电压约为（）。

A、9VB、10VC、10.8VD、20V7、工作于放大状态的三极管，测得三个电极的电位分别为3、3.3、6V，则三极管为（）。

A、NPN型锗管B、PNP型锗管C、NPN型硅管D、PNP型硅管8、甲乙类功率放大电路放大器适用于（）。

A、小信号放大电路B、整流电路C、音频功率放大电路D、滤波电路9、十六进制数（86）16转换成二进数是（）。

A、（10000110）2B、（10100110）2C、（10001110）2D、（10010110）210、逻辑式A+AB+ABC可化简为（）。

A、ABB、A+BC、AD、ABC11、有一单相变压器，二次侧的绕组接8Ω的电阻，折算到一次车绕组的电阻为800Ω，当负载电流为1A时，一次侧绕组的电流为（）。

A、100mAB、10mAC、10AD、100A12、某三相异步电动机额定转速为1440r/min，电源频率为50HZ 的工频，则额定转差率为（）A、0.04B、0.03C、0.02D、0.03513、属于直流电动机启动方式的是（）。

《电路图》练习题（附答案）一、单选题（每题 3 分，共36 分）1、如图所示电路中，当开关S1、S2 都闭合时，下列说法正确的是（）A．只有L 1 发光B．只有L2 发光C．L1 、L 2 都发光D．L 1 、L2 都不发光2、如图四个电路图中，与下面实物图对应的是（）3、如图所示的电路，下列分析正确的是（）S3A．若S1、S2、S3 都闭合时，则L 1 、L2 并联L1 L 2 S1 B．若S1、S2、S3 都闭合时，则L 1 、L2 串联C．S3 断开、S1、S2 闭合，L1 、L2 并联S2 D．S1闭合、S2、S3 断开，L1 、L2 串联4、如图所示的四个电路中，开关能使L 1 、L2 两盏灯同时发光和熄灭的是（）L1L 1 L2 L1 L1 L2L2 L 2A B C D5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是（）A．安全用电的原则是不接触低压带电体，不靠近高压带电体B．只有不高于220 V 的电压才是安全的C．家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能，下列说法中正确的是（）A、导体和绝缘体都容易导电B、大地、人体、油都是导体C、橡胶、塑料、碳都是绝缘体D、导体和绝缘体之间没有绝对的界限7、图中，若L 2 的灯丝断了，而电路其他部分完好，则开关S闭合后（）A．L1 发光，L2 不发光B．L1 不发光，L2 发光C．L1 和L 2都发光D．L 1 和L2 都不发光第 1 页共 4 页8、在下图中，两灯泡组成并联的电路的电路图是（）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地( )A、家用电器不能工作B、家用电器的寿命会缩短C、人接触家用电器时可能发生触电事故D、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

电路考试试题库及参考答案电路考试试题库及参考答案电路是电子工程中的基础学科，也是电子技术人员必须掌握的重要知识之一。

在学习电路的过程中，解题是一个非常重要的环节，通过解题可以加深对电路原理的理解，提高解决实际问题的能力。

为了帮助学习者更好地掌握电路知识，许多电子工程类的教材和培训机构都会提供电路考试试题库及参考答案。

电路考试试题库是由一系列涵盖电路各个知识点的题目组成的。

这些题目可以涵盖电路基本理论、电路元件、电路分析、电路设计等方面的内容。

通过做这些题目，学习者可以逐步掌握电路知识，提高解题能力。

同时，试题库中的题目也可以帮助学习者了解电路考试的出题规律和难度分布，有针对性地进行备考。

电路考试试题库通常会根据难度分级，从易到难排列。

这样的设计可以帮助学习者逐步提高解题能力，从简单的题目入手，逐渐攻克难题。

试题库中的题目还会根据知识点进行分类，方便学习者有针对性地进行复习。

通过多次做题，学习者可以逐渐掌握各个知识点的要点，提高解题的准确性和速度。

除了试题库，参考答案也是学习者备考的重要参考资料。

参考答案一般会提供题目的解题思路和详细步骤，帮助学习者理解解题的过程和方法。

通过对比自己的解答和参考答案，学习者可以找到自己解题中的问题和不足之处，及时进行纠正和改进。

参考答案还可以帮助学习者巩固知识点，加深对电路原理的理解。

在备考过程中，学习者可以根据自己的实际情况选择合适的电路考试试题库和参考答案。

一般来说，教材中的习题和练习题是基础，可以从中入手；而一些电子工程类培训机构提供的试题库和参考答案则更加全面和专业，适合有一定基础的学习者。

此外，互联网上也有一些免费的电路考试试题库和参考答案可供学习者使用，但需要注意的是，选择可信度高的来源，以免学习到错误的知识。

总之，电路考试试题库及参考答案对于学习电路知识和备考非常重要。

通过做题和对比答案，学习者可以提高解题能力，加深对电路原理的理解。

因此，在学习电路的过程中，学习者应该充分利用试题库和参考答案，不断提高自己的电路技能水平。

电工考试试题试卷及答案第一部分：选择题（共80分，每小题2分）1. 以下哪个设备用于测量电路中的电流？A. 万用表B. 示波器C. 饱和充电器D. 恒流源2. 电阻的单位是什么？A. 焦耳B. 欧姆C. 韦伯D. 安培3. 交流电的频率通常为多少赫兹？A. 50HzB. 60HzC. 100HzD. 120Hz4. 半导体器件中，NPN和PNP分别表示什么？A. 电流输送方向B. 输入和输出端口C. 载流子类型D. 栅极和源极5. 如何计算电功率？A. 电压乘以电流B. 电流乘以电阻C. 电阻除以电流D. 电流除以电压6. 以下哪个元件在电路中用于控制电流的方向？A. 电容器B. 电感器C. 开关D. 变压器7. 电流的方向是由什么决定的？A. 电源电压大小B. 电路阻抗C. 连接方式D. 电子流动方向8. 以下哪个符号用于表示直流电源？A. ⎓B. ∽C. ⊥D. ⏚9. 电机中的转子是由什么材料制成的？A. 铜B. 铁C. 铝D. 铅10. 一台电器功率为800瓦，工作时间为6小时，电费单价为1元/度，电费总额为多少元？A. 4元B. 6元C. 8元D. 10元第二部分：填空题（共40分）11. 电阻的符号是____。

12. 直流电路电流方向是____。

13. 阻值为100欧姆的电阻通过电流为0.5安培，求其电压为____伏特。

14. 交流电的波形可以表示为____。

15. 电容的单位是____。

16. 标准电压220V是指____电压。

17. 三极管是一种____器件。

18. 电路中用于稳压的元件是____。

19. 电源输出的直流电压波动较小时，称之为____电源。

20. 电机输入功率为1000W，效率为80%，则输出功率为____W。

第三部分：解答题（共80分）21. 请简述直流电路和交流电路的区别和应用场景。

（10分）22. 电子元件中，电阻的作用是什么？举例说明电阻在电路中的具体应用。
