中性点经电阻接地方式的适用范围及优缺点

电网中性点接地方式及选择要求电网中性点接地方式及选择要求三相交流电力系统中性点与大地之间的电气连接方式，称为电网中性点接地方式。

中性点接地方式涉及电网的安全牢靠性、经济性；同时直接影响系统设备绝缘水平的选择、过电压水平及继电保护方式、通讯干扰等。

一般来说，电网中性点接地方式也就是变电所中变压器的各级电压中性点接地方式。

因此，在变电所的规划设计时选择变压器中性点接地方式中应进行实在分析、全面考虑。

【电网中性点接地方式及选择要求】我国110kV及以上电网一般采纳大电流接地方式，即中性点有效接地方式（在实际运行中，为降低单相接地电流，可使部分变压器采纳不接地方式），这样中性点电位固定为地电位，发生单相接地故障时，非故障相电压上升不会超过1.4倍运行相电压；暂态过电压水平也较低；故障电流很大，继电保护能快速动作于跳闸，切除故障，系统设备承受过电压时间较短。

因此，大电流接地系统可使整个系统设备绝缘水平降低，从而大幅降低造价。

6～35kV配电网一般采纳小电流接地方式，即中性点非有效接地方式。

近几年来两网改造，使中、小城市6～35kV配电网电容电流有很大的加添，如不实行有效措施，将危及配电网的安全运行。

中性点非有效接地方式重要可分为以下三种：不接地、经消弧线圈接地及经电阻接地。

1中性点不接地方式适用于单相接地故障电容电流IC10A，以架空线路为主，尤其是农村10kV配电网。

此类型电网瞬间单相接地故障率占60%～70%，希望瞬间接地故障不动作于跳闸。

其特点为：单相接地故障电容电流IC10A，故障点电弧可以自熄，熄弧后故障点绝缘自行恢复；单相接地不破坏系统对称性，可带故障运行一段时间，保证供电连续性；【电网中性点接地方式及选择要求】通讯干扰小；单相接地故障时，非故障相对地工频电压上升31/2UC，此系统中电气设备绝缘要求按线电压的设计；当IC10A时，接地点电弧难以自熄，可能产生过电压等级相当高的间歇性弧光接地过电压，且持续时间较长，危及网内绝缘薄弱设备，继而引发两相接地故障，引起停电事故；系统内谐振过电压引起电压互感器熔断器熔断，烧毁TV，甚至烧坏主设备的事故时有发生。

什么是中性点接地？中性点接地与不接地，都有哪些优点和缺
点？
电力系统的中性点接地方式指的是变压器星型绕组中性点与大地的电气连接方式，我国的电力系统按照中性点接地方式的不同可划分为两大类：大电流接地方式和小电流接地方式。

简单地说大电流接地方式就是指中性点有效接地方式，包括中性点直接接地和中性点经低阻接地等。

小电流接地方式就是指中性点非有效接地方式，包括中性点不接地、中性点经高阻接地和中性点经消弧线圈接地等。

在大电流接地系统中发生单相接地故障时，由于存在短路回路，所以接地相电流很大，会启动保护装置动作跳闸。

在小电流接地系统中发生单相接地故障时，由于中性点非有效接地，故障点不会产生大的短路电流，因此允许系统短时间带故障运行。

这对于减少停电时间，提高供电可靠性是非常有意义的。

下面请看，中性点接地与不接地的优点与缺点，详细图解！。

中性点经电阻接地方式——适宜于以电缆线路为主配电网的中性点接地方式一、前言三相交流电系统中性点与大地之间电气连接的方式，称为电网中性点接地方式。

中性点接地方式是一个综合性的、系统性的问题，既涉及到电网的安全可靠性、也涉及电网的经济性。

中性点接地方式直接影响到系统设备绝缘水平的选择、系统过电压水平及过电压保护元件的选择、继电保护方式、系统的运行可靠性、通讯干扰等。

在选择电网中性点接地方式时必须进行具体分析、全面考虑。

我国110kV及以上电压等级的电网一般都采用中性点直接接地方式，在中性点直接接地系统中，由于中性点电位固定为地电位，发生单相接地故障时，非故障相的工频电压升高不会超过1.4倍运行相电压；暂态过电压水平也相对较低；故障电流很大继电保护装置能迅速断开故障线路，系统设备承受过电压的时间很短，这样就可以使电网中设备的绝缘水平降低，从而使电网的造价降低。

这里对中性点直接接地系统不做过多的讨论，下面主要讨论6~35kV配电网的接地方式。

配电网中性点的接地方式主要可分为以下三种：●不接地●经消弧线圈接地●经电阻接地自1949年至80年代我国基本上沿用前苏联的规定，6~35KV电网均采用中性点不接地或经消弧线圈（谐振）接地方式。

近10多年来沿海一些大城市经济飞速发展，电网的容量和规模急剧扩大，配电线路逐步实现电缆化，系统电容电急剧增加、特别是近几年大规模城市电网改造，电缆线路逐步代替架空线路，电网结构大大加强。

在电缆线路为主的城市电网中采用不接地或经消弧线圈接地方式，因单相接地过电压烧坏设备的事故概率大大增加，为了解决这一矛盾，许多城市电力部门广泛考察了国外配电网的中性点接地方式，结合本地电网的具体情况，经过充分的分析、研究，发现采用中性点经低电阻接地方式是解决这一矛盾的有效措施，20世纪80年代后期开始在广州、深圳试用、推广，并很快推广到其他城市（如广州、深圳、珠海、上海、北京、天津、厦门、南京、苏州工业园区、无锡、讪头、惠州、顺德、东莞等），同时，也在发电厂，机场、港口、地铁、钢厂、有色金属冶炼厂等行业被广泛采用。

编号：SM-ZD-71752配电网中性点不同接地方式的优缺点Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives编制：____________________审核：____________________时间：____________________本文档下载后可任意修改配电网中性点不同接地方式的优缺点简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请详细阅读内容。

配电网中性点与参考地的电气连接方式，按运行需要可将中性点不接地、经消弧线圈接地、经（高、中、低值）电阻器接地、经低值电抗器接地及直接接地等。

这些中性点接地方式各具独有的优缺点。

1 配电网中性点不接地的优缺点配电网中性点不接地是指中性点没有人为与大地连接。

事实上，这样的配电网是通过电网对地电容接地。

中性点不接地系统主要优点：电网发生单相接地故障时稳态工频电流小。

这样·如雷击绝缘闪络瞬时故障可自动清除，无需跳闸。

·如金属性接地故障，可单相接地运行，改善了电网不间断供电，提高了供电可靠性。

·接地电流小，降低了地电位升高。

减小了跨步电压和接触电压。

减小了对信息系统的干扰。

减小了对低压网的反击等。

经济方面：节省了接地设备，接地系统投资少。

中性点不接地系统的缺点：a与中性点电阻器接地系统相比，产生的过电压高（弧光过电压和铁磁谐振过电压等），对弱绝缘击穿概率大。

b在间歇性电弧接地故障时产生的高频振荡电流大，达数百安培，可能引发相间短路。

中性点经电阻接地方式——适宜于以电缆线路为主配电网的中性点接地方式一、前言三相交流电系统中性点与大地之间电气连接的方式，称为电网中性点接地方式。

中性点接地方式是一个综合性的、系统性的问题，既涉及到电网的安全可靠性、也涉及电网的经济性。

中性点接地方式直接影响到系统设备绝缘水平的选择、系统过电压水平及过电压保护元件的选择、继电保护方式、系统的运行可靠性、通讯干扰等。

在选择电网中性点接地方式时必须进行具体分析、全面考虑。

我国110kV及以上电压等级的电网一般都采用中性点直接接地方式，在中性点直接接地系统中，由于中性点电位固定为地电位，发生单相接地故障时，非故障相的工频电压升高不会超过1.4倍运行相电压；暂态过电压水平也相对较低；故障电流很大继电保护装置能迅速断开故障线路，系统设备承受过电压的时间很短，这样就可以使电网中设备的绝缘水平降低，从而使电网的造价降低。

这里对中性点直接接地系统不做过多的讨论，下面主要讨论6~35kV配电网的接地方式。

配电网中性点的接地方式主要可分为以下三种：●不接地●经消弧线圈接地●经电阻接地自1949年至80年代我国基本上沿用前苏联的规定，6~35KV电网均采用中性点不接地或经消弧线圈（谐振）接地方式。

近10多年来沿海一些大城市经济飞速发展，电网的容量和规模急剧扩大，配电线路逐步实现电缆化，系统电容电急剧增加、特别是近几年大规模城市电网改造，电缆线路逐步代替架空线路，电网结构大大加强。

在电缆线路为主的城市电网中采用不接地或经消弧线圈接地方式，因单相接地过电压烧坏设备的事故概率大大增加，为了解决这一矛盾，许多城市电力部门广泛考察了国外配电网的中性点接地方式，结合本地电网的具体情况，经过充分的分析、研究，发现采用中性点经低电阻接地方式是解决这一矛盾的有效措施，20世纪80年代后期开始在广州、深圳试用、推广，并很快推广到其他城市（如广州、深圳、珠海、上海、北京、天津、厦门、南京、苏州工业园区、无锡、讪头、惠州、顺德、东莞等），同时，也在发电厂，机场、港口、地铁、钢厂、有色金属冶炼厂等行业被广泛采用。

中性点经电阻接地方式的适用范围及优缺点中性点经电阻接地方式，即是中性点与大地之间接人一定电阻值的电阻。

该电阻与系统对地电容构成并联回路，由于电阻是耗能元件，也是电容电荷释放元件和谐振的阻压元件，对防止谐振过电压和间歇性电弧接地过电压，有一定优越性。

中性点经电阻接地的方式有高电阻接地、中电阻接地、低电阻接地等三种方式。

这三种电阻接地方式各有优缺点，要根据具体情况选定。

对于用电容量大且以电缆线路为主的电力系统，其电容电流往往大于30A，如果采用消弧线圈接地方式，不仅调谐工作繁琐困难，故障点不易寻找，而且消弧线圈补偿量增大，使得投资增加，占地面积也随之增大。

电缆线路不宜带故障运行，采用消弧线圈可以带故障运行的优点也不能发挥，因此这样的系统常采用电阻接地。

电阻接地根据系统电容电流的不同，分为高电阻接地和中电阻接地两种情况。

(1)高电阻接地高电阻接地多用于电容电流为10A或稍大的系统内。

接地电阻的电阻值按照流经该电阻上的电流稍大于系统的接地电容电流的原则来选择。

由于接地故障时总的接地电流比较小，对电气设备和线路所产生的机械应力和热效应也比较小，同样也减少人身遭受电击的危险和靠近接地故障点的人员遭受到电弧和闪络的危险，还可以带故障继续运行2h，以便利用这段时间消除接地故障，保持系统运行的可靠性。

(2)中电阻接地中电阻接地多用于电容电流比10A大得多的系统。

接地电阻值的选择要保证继电保护有足够的灵敏度，故障时不致引起过高的过电压，也不要造成对通信线路的干扰。

有些国家对接地电阻值有较明确的规定，例如德国规定在中压电网中，该电阻值按单相接地电流Io为1000～2000A来考虑；法国则规定：以电缆为主的城市电网，按Io为1000A考虑，以架空线为主的郊区电网，则按300A 考虑。

在工业与民用的电力系统中，Io在100A及其以上者，一般可满足继电保护的要求，而且在厂区和建筑小区内，高压电力线和通信线很少会有数千米的平行线路，所以干扰问题一般不予考虑。

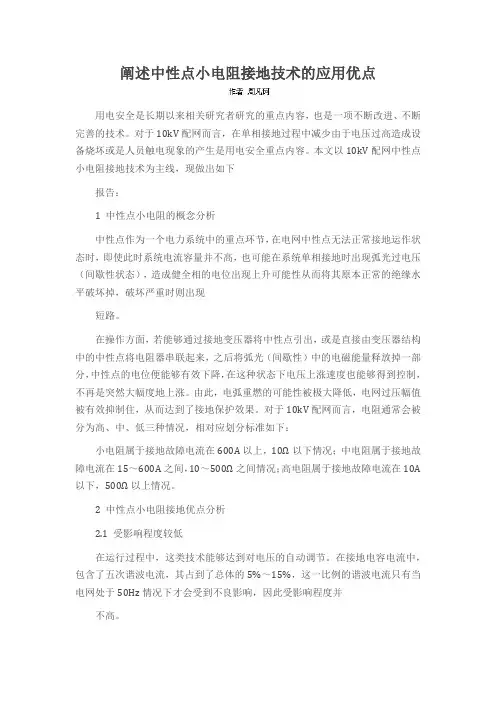

阐述中性点小电阻接地技术的应用优点用电安全是长期以来相关研究者研究的重点内容，也是一项不断改进、不断完善的技术。

对于10kV配网而言，在单相接地过程中减少由于电压过高造成设备烧坏或是人员触电现象的产生是用电安全重点内容。

本文以10kV配网中性点小电阻接地技术为主线，现做出如下报告：1 中性点小电阻的概念分析中性点作为一个电力系统中的重点环节，在电网中性点无法正常接地运作状态时，即使此时系统电流容量并不高，也可能在系统单相接地时出现弧光过电压（间歇性状态），造成健全相的电位出现上升可能性从而将其原本正常的绝缘水平破坏掉，破坏严重时则出现短路。

在操作方面，若能够通过接地变压器将中性点引出，或是直接由变压器结构中的中性点将电阻器串联起来，之后将弧光（间歇性）中的电磁能量释放掉一部分，中性点的电位便能够有效下降，在这种状态下电压上涨速度也能够得到控制，不再是突然大幅度地上涨。

由此，电弧重燃的可能性被极大降低，电网过压幅值被有效抑制住，从而达到了接地保护效果。

对于10kV配网而言，电阻通常会被分为高、中、低三种情况，相对应划分标准如下：小电阻属于接地故障电流在600A以上，10Ω以下情况；中电阻属于接地故障电流在15～600A之间，10～500Ω之间情况；高电阻属于接地故障电流在10A 以下，500Ω以上情况。

2 中性点小电阻接地优点分析2.1 受影响程度较低在运行过程中，这类技术能够达到对电压的自动调节。

在接地电容电流中，包含了五次谐波电流，其占到了总体的5%～15%，这一比例的谐波电流只有当电网处于50Hz情况下才会受到不良影响，因此受影响程度并不高。

2.2 安全性较高对于10kV配网系统而言，在系统运行状态下如果出现了接地问题、运行故障，其线路对地电容电流将被归为故障电流。

若故障电流在10A以上，其可能会出现金属接地情况，也就相当于在这一情况下低电压处于上升状态。

但是从安全角度考虑，当出现单相接地情况时应立即将其断开以免线路烧坏。

中性点经⼩电阻、中电阻及⾼阻接地的区别及适⽤范围我们知道中性点经电阻接地是中性点接地⽅式中的⼀种，⽽中性点经电阻接地⼜分为⾼阻接地、中电阻和⼩电阻接地。

1、中性点经⾼电阻接地⽅式中性点竟⾼阻接地⽅式适⽤于对地电容电流Ic<10A的配电⽹，单相接地故障电流Ijd<10A，中性点接地电阻值⼀般为数百欧姆⾄上千欧姆。

中性点经⾼阻接地可以消除⼤部分谐振过电压，对单相间歇弧光接地过电压具有⼀定的限制作⽤。

2、中性点经中电阻和⼩电阻接地⽅式中电阻和⼩电阻之间没有统⼀的界限，⼀般认为单相接地故障时通过中性点电阻的电流10A~100A时为⼩电阻接地⽅式。

中性点经中阻和⼩电阻接地⽅式适⽤于以电缆线路为主、不容易发⽣瞬时性单相接地故障的、系统电容电流⽐较⼤的城市配⽹、发电⼚⼚⽤电系统及⼤型⼯矿企业。

电缆线路为主的配电⽹的特点：(1) 单位长度的电缆线路的电容电流⽐架空线路电容电流⼤10⼏倍，以电缆为主的城市电⽹对地电容电流很⼤。

(2) 电缆线路受外界环境条件（雷电、外⼒、树⽊、⼤风等）影响⼩，瞬时接地故障很少，接地故障⼀般都是永久性故障。

(3) 电缆线路发⽣接地故障时，接地电弧为封闭性电弧，电弧不易⾃⾏熄灭，如不及时跳闸，很容易造成相间短路，扩⼤事故。

(4) 电缆为弱绝缘设备。

例如，10kV交联聚⼄稀电缆的⼀分钟⼯频耐压为28KV ，⽽⼀般10kV配电设备的绝缘⽔平为35kV 。

在消弧线圈接地系统中，由于查找故障点时间较长，电缆长时间承受⼯频或暂态过电压作⽤，易发展成相间故障，造成⼀线或多线跳闸。

(5) 接地故障时由保护及时跳开故障线路。

(6) 随着城市电⽹改造⼯作的进展，配电⽹的结构得到加强，采⽤环⽹或双电源供电，许多地⽅已开始配⽹⾃动化的实施，以提⾼供电可靠性，⽽不是靠带接地故障运⾏来提⾼供电可靠性。

变压器中性点接地系统的优缺点1.缩小了系统的故障电压：中性点接地系统可以降低对地故障时的电压水平，从而减小对设备和人员的损害，提高电气安全性。

2.降低了短路电流：中性点接地系统通过接入合适的中性点接地电阻或感应电抗器，可以限制短路电流的大小，提高系统稳定性。

3.提高了系统可靠性：中性点接地系统可以有效地将故障电流从系统中断开，减少故障引起的整个系统停电。

4.减小了电容电流：中性点接地系统可以将系统的电容电流与地结合，减少电容干扰和浪费。

5.降低了隔离性要求：中性点接地系统因为减小了故障电压水平，所以对设备的绝缘和隔离性要求相对较低。

然而，变压器中性点接地系统也存在一些缺点：1.系统故障点较多：中性点接地系统存在多个接地点，因此容易引发接地故障，并且需要较为复杂的保护装置来检测和隔离这些故障。

2.增加了对保护装置的要求：中性点接地系统需要配备更复杂的保护装置，以便及时检测和隔离故障，并确保系统的安全运行。

3.对人员的电击风险：中性点接地系统中，因为接地点多，导致地电流分布不均，可能存在电击风险，需要加强人员对电压和接地的安全培训。

4.增加了系统的谐波问题：中性点接地系统会引入一定的谐波电流，导致系统中谐波电压的增加，可能会影响到其他设备的正常运行。

5.造成电力浪费：中性点接地系统中，因为将电容电流与地结合，可能会导致一部分无功功率在中性点和地之间流失，造成电力浪费。

综上所述，变压器中性点接地系统的优点包括缩小故障电压、降低短路电流、提高系统可靠性、减小电容电流和降低隔离性要求；而缺点主要体现在系统故障点多、要求更复杂的保护装置、增加对人员的电击风险、谐波问题和电力浪费等方面。

在设计和选择中，需要综合考虑系统的安全性、可靠性和经济性。

中性点接地系统分类及其优缺点中性点接地系统是电力系统中常见的一种保护措施，用于减少电力系统的短路故障时对设备和人员的损害。

中性点接地系统可以分为直接接地系统、小电阻接地系统和不对称接地系统三种类型。

不同类型的中性点接地系统具有不同的特点和优缺点。

1.直接接地系统：直接接地系统是指将电力系统的中性点与大地直接连通，并与大地形成有一定电阻的接地通路。

直接接地系统的优点包括：-设备简单：直接接地系统不需要添加额外的设备或装置，设备布置和维护较为简单。

-成本低廉：直接接地系统不需要大量的设备投资和维护费用，成本相对较低。

-适用性广泛：直接接地系统适用于大多数低电压电力系统。

直接接地系统的缺点包括：-地电压过高：直接接地系统存在着地电压过高的问题，在系统发生故障时，会导致接地电流增大，增加设备损坏的风险。

-故障隐患：直接接地系统一旦出现了接地故障，可能会导致电力系统的停运，对生产和生活造成不便。

2.小电阻接地系统：小电阻接地系统是指在中性点接地通路中添加一个小电阻，将接地电流限制在较低水平的接地系统。

小电阻接地系统的优点包括：-地电压低：相比于直接接地系统，小电阻接地系统的地电压较低，减少了设备损坏的风险。

-故障性能改善：小电阻接地系统能够提供较高的故障电流，使故障点更易于检测和定位，有利于故障的快速修复。

小电阻接地系统的缺点包括：-投资成本高：相比直接接地系统，小电阻接地系统需要添加电阻器等设备，投资成本较高。

-维护困难：小电阻接地系统的设备较多，维护和检修较为复杂，需要专业技术支持。

3.不对称接地系统：不对称接地系统是指将电力系统中性点的一相与大地直接接地，而其余相则通常通过电感、电容等器件接地。

不对称接地系统的优点包括：-地电压低：不对称接地系统能够通过合理设置接地电感和电容，将地电压限制在较低水平。

-故障定位准确：不对称接地系统能够通过检测故障电流和相位差，准确地确定故障点。

不对称接地系统的缺点包括：-技术较复杂：不对称接地系统需要精确地设置接地电感和电容，需要较高的技术水平。

1发电机中性点接地方式的优缺点分析发电机中性点接地的五种方式随着电力系统发电机装机容量和单机容量由小到大的不断快速增大，发电机中性点的接地方式经历了以下五种方式的变化和发展：①中性点经高电阻（发电机中性点接地电阻柜）接地；②中性点经消弧线圈（谐振）接地。

③中性点不接地；④中性点直接接地；⑤中性点经低阻抗接地；发电机中性点接地方式优缺点对于300MVA及以上的大容量发电机组，目前世界各国普遍采用的是第①种或第②种接地方式。

采用第①接地方式，中性点经高电阻接地的主要目的，是限制接地电弧重燃、中性点出现的积累性电压升高，从而降低电弧接地过电压。

发电机中性点经高电阻接地方式有许多方案，其中以单相配电变压器电阻的方案为最优。

配电变压器二次侧所接的电阻为一消能元件，可增大零序回路阻尼，抑制暂态过电压，但因此也增大了接地电流，这就要求当发电机定子绕组发生单相接地故障时能迅速切除机组。

由于此种装置简单且易于配置，故得到广泛的应用，在西方欧美国家已经形成一种使用惯例，在国内许多大型汽轮发电机组和水轮发电机也都采用配电变压器的接地方式。

但是这种接地方式的缺点是无法减小接地电容电流，而是增大接地故障电流。

因此对于大电容电流发电机，接地故障电流数倍乃至十数倍地超过发电机的安全接地电流，暂态接地电流更大，即使短时间跳开故障的发电机铁芯迭片的熔化焊接现象也很难避免，这种接地方式就难于适用了。

对于第③种不接地方式，由于发电机的中性点不接地运行，当定子绕组发生单相接地时，流过故障点的电流仅为很小的电容电流，有效地限制了接地电流的破坏作用。

到目前为止我国、前苏联及一些其他国家的电容电流较小的发电机，中性点仍采用这一不接地方式。

但是，随着机组容量的增大和运行电压的升高，当电容电流接近或达到某一临界值时，接地电弧不能自行熄灭。

电弧接地过电压又会产生新的危害。

随着机组容量的增大，铁芯烧损后果严重，允许的接地故障电流日趋减少。

所以这一不接地方式的应用，受到接地电容电流的限制。

中性点经电阻接地方式适用范围及优缺点引言在电力系统中，中性点经过电阻接地是一种常见的接地方式。

该方式通过在中性点接入一定的电阻，以将电网中的故障电流引导到地面。

本文将讨论中性点经电阻接地方式的适用范围及其优缺点。

适用范围中性点经电阻接地方式适用于低、中压电力系统，通常是在配电系统中使用。

以下是其主要适用范围的描述：1.低电压系统：中性点经电阻接地方式在低电压系统中应用广泛。

由于低压系统的短路电流较小，接地电阻通常较大，可以有效地限制故障电流的大小。

2.中电压系统：在中电压系统中，中性点经电阻接地方式也是一种常用的接地方式。

虽然中电压系统的短路电流较高，但通过选择合适的接地电阻值，仍然可以实现可靠的故障电流引导。

3.配电系统：中性点经电阻接地方式特别适用于配电系统。

配电系统通常包含大量的变压器和负载，电流较小。

中性点经电阻接地方式能够为这些系统提供经济实用的接地方法。

优点中性点经电阻接地方式具有以下优点：1.安全性：中性点经电阻接地方式可以有效地避免电网中出现的接地故障对人员和设备的危害。

通过引导故障电流到地面，可以防止电压过高对系统的进一步损坏。

2.经济性：与其他接地方式相比，中性点经电阻接地方式具有一定的经济性。

接地电阻的选择可以根据实际需求进行，因此可以满足不同系统的接地要求，同时减少了成本。

3.灵活性：中性点经电阻接地方式具有较高的灵活性。

电阻值可以根据实际需求进行调整，以满足不同系统的接地要求。

这也使得它更易于应用于各种不同的电力系统。

缺点中性点经电阻接地方式也存在一些缺点，需注意以下方面：1.效果受限：中性点经电阻接地方式的效果受限于接地电阻的大小。

如果选择的电阻值过大，可能导致故障电流无法及时引导到地面，影响系统的安全性。

2.部分故障电流仍在系统中循环：由于接地电阻的存在，部分故障电流仍然会在系统中循环，导致接地系统的功耗增加。

这可能对系统的运行效率和能源消耗产生一定影响。

结论中性点经电阻接地方式在低、中压电力系统中应用广泛，尤其适用于配电系统。

发电机中性点接地电阻简介
发电机中性点接地电阻简介
发电机中性点接地⽅式的选择：发电机是电⽅系统的原动⽅，在运⽅中必须具备对突发性故障的应变能⽅，发电机中性点的接地⽅式与此有密切的关系。

发电机中性点的接地⽅式有：
1、中性点直接接地
2、中性点经低阻抗接地
3、中性点不接地
4、中性点经消弧线圈接地
5、中性点经⽅阻抗接地
保定新思达电⽅公司产品特点
1、采⽅不锈钢电阻器，电导率⽅，温度系数⽅，最⽅可耐1400℃的⽅温，耐腐蚀，热稳定性好。

2、柜内可以安装⽅式接地变压器，容量⽅，耐冲击。

3、电阻柜⽅般⽅于户内。

4、柜体材质：喷塑冷轧钢板、不锈钢板、KYN28标准柜，任选其⽅。

5、可加装电阻柜智能监控装置，可以监测电阻的温度及柜内温湿度，记录接地电流⽅⽅、接地次数，并带有485通讯接⽅，可以和上位机进⽅通讯。

6、可加装隔离开关或真空接触器，检修⽅便。

10kV配电网中性点的接地方式本文简要评价了10kV配电网中性点的接地方式，提出中性点经小电阻接地方式，应用于现代化城市和经济发达地区是必要的、可行的和有益的。

中性点接地是一个涉及电力系统各个方面的综合性问题,它对电力系统的设计与运行有着重大的影响,确定电网的中性点接地方式，必须考虑：①供电安全可靠性和连续性;②配电网和线路结构；③过电压保护和绝缘配合;④继电保护构成和跳闸方式;⑤设备安全和人身保安；⑥对通信和电子设备的电磁干扰;⑦对电力系统稳定影响等诸多因素.我国35kV以下电压等级目前采用的中性点接地方式有:中性点不接地、经消弧线圈接地及经小电阻接地三种方式。

三种中性点接地方式的评价：(一）中性点不接地中性点不接地方式的主要特点是简单，不需任何附加设备，投资省，运行方便，特别适用于以架空线为主的电容电流比较小的、结构简单的辐射形配电网。

在发生单相接地故障时,流过故障点的电流仅为电网的对地电容电流。

由于电流较小,一般能自动息弧。

又由于中性点绝缘在单相接地时并不破坏系统的对称性，可带故障连续供电2小时，相对提高了供电的可靠性。

中性点不接地系统最根本的弱点就是其中性点是绝缘的，电网对地电容中储存的能量没有释放通道，在发生弧光接地时,电弧反复熄灭与重燃的过程,也是反复向电网电容充电的过程。

由于电容中能量不能释放，每个循环使电容电压升高一个阶梯，所以中性点不接地系统在弧光接地过电压中达很高的倍数，对系统设备绝缘危害很大。

同时系统存在电容和电感元件,在一定的条件下,由于倒闸操作或故障，很容易引发线性谐振或铁磁谐振。

一般说，对于馈线较短的电网会激发起高频谐振，引起较高的谐振过电压,特别容易引起电压互感器绝缘击穿，而对于馈线较长的电网却容易激发起分频铁磁谐振,在分频谐振时，电压互感器呈较小阻抗，通过电压互感器的电流成倍增加，引起熔丝熔断或使电压互感器过热烧毁。

(二）中性点经消弧线圈接地当电网单相接地电流比较大的时候，如果中性点不接地，发生接地故障时，产生的电弧往往不能自熄，造成弧光接地过电压的概率增大，不利于电网的安全运行。

电⼒系统中性点不接地、经电阻接地、经消弧线圈接地、直接接地⼤全!电⼒系统中性点运⾏⽅式有不接地、经电阻接地、经消弧线圈接地或直接接地等多种。

我国电⼒系统⽬前所采⽤的中性点接地⽅式主要有三种:即不接地、经消弧线圈接地和直接接地。

⼩电阻接地系统在国外应⽤较为⼴泛，我国开始部分应⽤。

1、中性点不接地(绝缘)的三相系统各相对地电容电流的数值相等⽽相位相差120°，其向量和等于零，地中没有电容电流通过，中性点对地电位为零，即中性点与地电位⼀致。

这时中性点接地与否对各相对地电压没有任何影响。

可是，当中性点不接地系统的各相对地电容不相等时，及时在正常运⾏状态下，中性点的对地电位便不再是零，通常此情况称为中性点位移即中性点不再是地电位了。

这种现象的产⽣，多是由于架空线路排列不对称⽽⼜换位不完全的缘故造成的。

在中性点不接地的三相系统中，当⼀相发⽣接地时:⼀是未接地两相的对地电压升⾼到√3倍，即等于线电压，所以，这种系统中，相对地的绝缘⽔平应根据线电压来设计。

⼆是各相间的电压⼤⼩和相位仍然不变，三相系统的平衡没有遭到破坏，因此可继续运⾏⼀段时间，这是这种系统的最⼤优点。

但不许长期接地运⾏，尤其是发电机直接供电的电⼒系统，因为未接地相对地电压升⾼到线电压，⼀相接地运⾏时间过长可能会造成两相短路。

所以在这种系统中，⼀般应装设绝缘监视或接地保护装置。

当发⽣单相接地时能发出信号，使值班⼈员迅速采取措施，尽快消除故障。

⼀相接地系统允许继续运⾏的时间，最长不得超过2h。

三是接地点通过的电流为电容性的，其⼤⼩为原来相对地电容电流的3倍，这种电容电流不容易熄灭，可能会在接地点引起弧光解析，周期性的熄灭和重新发⽣电弧。

弧光接地的持续间歇性电弧较危险，可能会引起线路的谐振现场⽽产⽣过电压，损坏电⽓设备或发展成相间短路。

故在这种系统中，若接地电流⼤于5A时，发电机、变压器和电动机都应装设动作于跳闸的接地保护装置。

2、中性点经消弧线圈接地的三相系统中性点不接地三相系统，在发⽣单相接地故障时虽还可以继续供电，但在单相接地故障电流较⼤，如35kV系统⼤于10A，10kV系统⼤于30A时，就⽆法继续供电。

接地变压器的作用我国电力系统中，的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。

电网中主变压器配电电压侧一般为三角形接法,没有可供接地电阻的中性点。

当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称,对用户继续工作影响不大，并且电容电流比较小(小于10A)时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。

但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多,电容电流越来越大（超过10A）,此时接地电弧不能可靠熄灭,就会产生以下后果;1），单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压,其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害,在绝缘薄弱处形成击穿；造成重大损失.2），由于持续电弧造成空气的离解，破坏了周围空气的绝缘，容易发生相间短路;3），产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸;这些后果将严重威胁电网设备的绝缘,危及电网的安全运行。

为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作,需人为建立一个中性点，以便在中性点接入接地电阻。

为了解决这样的办法.接地变压器（简称接地变)就在这样的情况下产生了.接地变就是人为制造了一个中性点接地电阻,它的接地电阻一般很小（一般要求小于5欧）.另外接地变有电磁特性，对正序、负序电流呈高阻抗，绕组中只流过很小的励磁电流.由于每个铁心柱上两段绕组绕向相反，同心柱上两绕组流过相等的零序电流呈现低阻抗,零序电流在绕组上的压降很小.也既当系统发生接地故障时，在绕组中将流过正序、负序和零序电流。

该绕组对正序和负序电流呈现高阻抗，而对零序电流来说,由于在同一相的两绕组反极性串联，其感应电动势大小相等，方向相反，正好相互抵消，因此呈低阻抗。

接地变的工作状态，由于很多接地变只提供中性点接地小电阻，而不需带负载。

电力网中性点接地方式的分析及应用摘要：我国电力系统中性点接地方式主要有两种：中性点直接接地方式。

它的优点是：过电压数值小，绝缘水平低，因而投资少、经济。

缺点是由于单相接地电流大，故接地保护必须作用于跳闸，从而增加了停电的机会。

另一种方式为中性点非直接接地方式。

其优点是发生单相接地时，接地电流小，系统线电压仍保持对称性，不影响对负荷的供电，提高供电的可靠性。

缺点是过电压数值大，电网绝缘水平高，因而投资大，不经济。

这两种方式在保护整定、绝缘监视等方面有广泛的应用。

关键词：中性点；分析；实际应用1 接地方式的分类与特点我国的电力系统主要有两种中性点接地方式：中性点直接接地方式（包括中性点经小电阻接地方式）和中性点非直接接地方式（包括中性点经消弧线圈接地方式）。

中性点直接接地系统（又称为大电流接地系统）在发生单相接地故障时，接地短路电流会很大。

中性点不接地系统（又称为小电流接地系统）在发生单相接地故障时，由于不构成短路回路，接地电流往往比负荷电流小得多。

划分的标准在我国为：X0/X1≥4～5的系统属于大接地电流系统，X0/X1≤4～5的系统属于小接地电流系统；X0为系统零序电抗，X1为系统正序电抗。

中性点直接接地电力网的优点是：过电压数值小，绝缘水平低，因而投资少、经济。

但由于单相接地电流大，故接地保护必须作用于跳闸，从而增加了停电的机会。

此外，由于接地时短路电流过大，电压会骤然下降，还可能破坏电力系统动态的稳定，接地时产生的零序电流还会干扰通信系统。

中性点非直接接地电力网的优点是：发生单相接地时，接地电流小，系统线电压仍保持对称性，不影响对负荷的供电，提高供电的可靠性。

不过为了避免故障扩大成两点或多点接地故障，当接地保护发信号后，运行人员必须及时处理，消除故障。

中性点非直接接地电力网的缺点是过电压数值大，电网绝缘水平高，因而投资大，不经济。

此外，接地保护也较中性点直接接地电力网复杂。

在我国，110 kV及以上的电力系统采用中性点直接接地方式，66 kV及以下电力系统采用中性点非直接接地方式。

变压器中性点接地方式优缺点的分析1.零序接地：零序接地指的是变压器的中性点通过零序电流予以接地，具体实施方式有星形接地和虚地法等。

零序接地的优点如下：（1）对系统的短路电流影响小。

由于变压器中性点接地，零序电流只有在发生相间短路时才会通过中性点，其他时候零序电流几乎为零，对系统的短路电流影响较小。

（2）提高系统的可靠性。

零序接地可以减小故障电流的大小，降低设备的故障损坏率，提高系统的可靠性。

（3）容错能力强。

当发生相间短路时，系统可以自动切断故障线路，减少对其他正常运行的线路的影响。

（4）适用范围广。

零序接地可以应用于不同电压等级和不同容量的变压器系统，具有较大的适用范围。

零序接地的缺点如下：（1）对设备安全影响大。

相间短路时，会形成高电压的电压极降。

如果设备绝缘不良，可能导致设备击穿，造成设备损坏。

（2）对故障的定位困难。

由于零序电流对地进行了接地，故障相地电流难以获得，因此对故障的定位会有一定的困难。

2.高阻抗接地：高阻抗接地指的是通过接地电阻来限制故障电流的流动。

高阻抗接地的优点如下：（1）降低设备损坏率。

高阻抗接地限制了故障电流的流动，减小了设备损坏的可能性。

（2）减少对系统的干扰。

高阻抗接地可以减少电网因短路引起的干扰，提高电网的稳定性和可靠性。

（3）提供多重故障电流路径。

高阻抗接地通过接地电阻的方式为故障电流提供多重路径，提高了设备的容错能力。

高阻抗接地的缺点如下：（1）设备造价较高。

高阻抗接地需要设置接地电阻器和监测装置，增加了设备的造价。

（2）需要额外的维护工作。

高阻抗接地需要定期检查接地电阻器的工作状态，进行维护和保养。

3.低阻抗接地：低阻抗接地指的是变压器中性点通过低阻抗接地装置进行接地。

低阻抗接地的优点如下：（1）对设备保护较好。

故障发生时，低阻抗接地可以迅速将故障电流引走，保护设备不受损坏。

（2）对故障定位有利。

低阻抗接地可以通过检测故障电流的幅值和相位来定位故障点，提高了故障定位的准确性。
