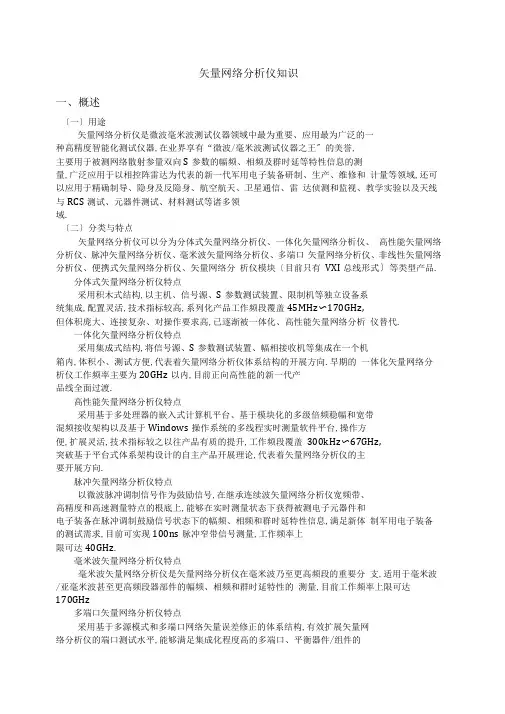

矢量网络分析仪知识一、概述〔一〕用途矢量网络分析仪是微波毫米波测试仪器领域中最为重要、应用最为广泛的一种高精度智能化测试仪器,在业界享有“微波/毫米波测试仪器之王〞的美誉,主要用于被测网络散射参量双向S参数的幅频、相频及群时延等特性信息的测量,广泛应用于以相控阵雷达为代表的新一代军用电子装备研制、生产、维修和计量等领域,还可以应用于精确制导、隐身及反隐身、航空航天、卫星通信、雷达侦测和监视、教学实验以及天线与RCS测试、元器件测试、材料测试等诸多领域.〔二〕分类与特点矢量网络分析仪可以分为分体式矢量网络分析仪、一体化矢量网络分析仪、高性能矢量网络分析仪、脉冲矢量网络分析仪、毫米波矢量网络分析仪、多端口矢量网络分析仪、非线性矢量网络分析仪、便携式矢量网络分析仪、矢量网络分析仪模块〔目前只有VXI总线形式〕等类型产品.分体式矢量网络分析仪特点采用积木式结构,以主机、信号源、S参数测试装置、限制机等独立设备系统集成,配置灵活,技术指标较高,系列化产品工作频段覆盖45MHz〜170GHz,但体积庞大、连接复杂、对操作要求高,已逐渐被一体化、高性能矢量网络分析仪替代.一体化矢量网络分析仪特点采用集成式结构,将信号源、S参数测试装置、幅相接收机等集成在一个机箱内,体积小、测试方便,代表着矢量网络分析仪体系结构的开展方向.早期的一体化矢量网络分析仪工作频率主要为20GHz以内,目前正向高性能的新一代产品线全面过渡.高性能矢量网络分析仪特点采用基于多处理器的嵌入式计算机平台、基于模块化的多级倍频稳幅和宽带混频接收架构以及基于Windows操作系统的多线程实时测量软件平台,操作方便,扩展灵活,技术指标较之以往产品有质的提升,工作频段覆盖300kHz〜67GHz,突破基于平台式体系架构设计的自主产品开展理论,代表着矢量网络分析仪的主要开展方向.脉冲矢量网络分析仪特点以微波脉冲调制信号作为鼓励信号,在继承连续波矢量网络分析仪宽频带、高精度和高速测量特点的根底上,能够在实时测量状态下获得被测电子元器件和电子装备在脉冲调制鼓励信号状态下的幅频、相频和群时延特性信息,满足新体制军用电子装备的测试需求,目前可实现100ns脉冲窄带信号测量,工作频率上限可达40GHz.毫米波矢量网络分析仪特点毫米波矢量网络分析仪是矢量网络分析仪在毫米波乃至更高频段的重要分支,适用于毫米波/亚毫米波甚至更高频段器部件的幅频、相频和群时延特性的测量,目前工作频率上限可达170GHz多端口矢量网络分析仪特点采用基于多源模式和多端口网络矢量误差修正的体系结构,有效扩展矢量网络分析仪的端口测试水平,能够满足集成化程度高的多端口、平衡器件/组件的S参数精确测试要求,目前四端口产品工作频率上限可达40GHz非线性矢量网络分析仪特点采用宽带谐波取样变频结合宽带四通道幅相接收机模式,综合矢量网络分析仪矢量误差修正以及绝对功率校准和谐波相位校准,能够实现被测器件在连续波或周期调制鼓励下的非线性特性测试并可用于非线性建模验证,目前工作频率上限达20GHz.便携式矢量网络分析仪特点采用便携、手持式小型化设计,融合精密合成源、高灵敏度接收机和电池供电系统,能够快速对室外电子系统进行现场安装和调试测试与故障定位,适合野外现场作业,目前工作频率可达18GHz矢量网络分析仪模块特点矢量网络分析仪模块具有体积小重量轻等特点,主要用于组建测试系统,例如,用于武器装备的维护测试,目前工作频率可达20GHz〔三〕产品国内外现状国内生产矢量网络分析仪的厂家主要有：中国电子科技集团41所、天津德之成都城大仪器等单位.国产矢量网络分析仪中,仅41所有与国外同类先进产品相对应的频率上限覆盖至170GHz的系列化产品.在世界范围内矢量网络分析仪生产厂商主要有美国安捷伦、日本安立和德国罗德施瓦茨等,其中以美国安捷伦代表着最高水平,具推出产品最高频率上限已达500GHz.〔四〕技术开展趋势分体式矢量网络分析仪将趋于淘汰；集成化、小体积、多功能、远程交互已经成为未来矢量网络分析仪产品主要的开展趋势；更高的频率上限、更宽的频段覆盖、更大的测试功率、更快的测试速度、更高的测试精度与稳定度仍是矢量网络分析仪产品开展的目标；平台架构体系技术、高速数字信号处理技术、计算机软硬件技术、微波毫米波设计与集成化技术、网络化技术等在矢量网络分析仪中将会不断得到提升、推广与应用.二、根本工作原理矢量网络分析仪主要由：本振信号源、信号源、频率基准、混频接收机、S参数测试、中频处理、数字信号处理、嵌入式计算机、显示、I/O、系统软件、电源等局部电路构成.矢量网络分析仪的原理框图如图1所示.当对被测件〔DUT进行测试时,信号源模块产生的宽带鼓励信号经S参数测试模块别离出被测件的正向入射信号R1、反射信号A和传输信号B或者反向入射彳S号R2、反射信号B和传输信号A,在四通道混频接收机模块中进行混频产生中频信号,中频信号经过调理后进入中频处理模块进行取样、保持,直接进行高速数据采集A/D量化转换变为数字信号,最后在嵌入式计算机的限制下经宽带数字中频处理滤波得到信号的幅度与相位信息,进而通过比值运算得出被测件的双向S参数并显示出测试曲线.三、主要技术指标矢量网络分析仪的主要技术指标：频率范围是指矢量网络分析仪所能产生和分析的载波频率范围.频率分辨力在有效频率范围内可得到并可重复产生的最小频率增量.频率准确度矢量网络分析仪频率指示值和真实值的接近程度.功率准确度在规定功率范围上输出信号提供应额定阻抗负载的实际功率偏离指示值的误差.动态范围为接收机噪声电平与测试端口最大输出电平和接收机最大平安电平之间较小者之差,是表征矢量网络分析仪进行传输测量水平的重要指标.系统幅度迹线噪声指矢量网络分析仪显示器上迹线的幅度稳定度,主要取决于矢量网络分析仪的信号源和接收机的稳定度.系统相位迹线噪声指矢量网络分析仪显示器上迹线的相位稳定度,主要取决于矢量网络分析仪的信号源和接收机的稳定度.四、选购考前须知在矢量网络分析仪选购时将要考虑的因素逐一排序〔如图选择最适合您2所示〕,就不难图1 矢量网络分析仪整机原理框图测量要求的矢量网络分析仪.价格＞架构 f 工作频率功能选件 f 测试附件图2矢量网络分析仪选择排序选购矢量网络分析仪应考虑因素：价格选购矢量网络分析仪首先需要考虑产品价格范围, 矢量网络分析仪的价格取决于许多因素,包括架构、工作频率、功能等,一般情况下,相同指标的矢量网络分析仪,国产比进口产品价格廉价很多.产品架构对于矢量网络分析仪,产品架构是很重要的因素,与矢量网络分析仪的价格关系最大,如是选择分体式产品还是一体化产品,是选择第一代一体化产品还是新一代高性能产品.工作频率对于矢量网络分析仪,工作频率是最重要的指标,它不但决定着要测试信号的最高频率,而且与矢量网络分析仪的价格关系很大.功能选件是否具备脉冲或其它功能选件,是否需要特殊功能也影响选购价格.测试附件配置校准件、测试电缆,国产和进口产品之间的价格差异也很大.。

矢量网络分析仪使用说明书第一章前言1. E836B网络分析仪具有以下技术特点：①高性能测量接收机E8362A网络分析仪采用基于混频器的实现方式，使该仪表具有当今微波网络分析仪中最高的测量灵敏度度。

测量频率范围：10M~20GHz;接收机数量：4台接收机测量灵敏度：-120dBm接收机测量参数；幅度和相位。

迹线噪声：0.005dB(在中频带宽为10KHz时)②完整的测量能力该网络分析可以工作在以下测量状态：频域扫描状态：测量激励信号为功率固定，频率变化信号。

考察被测在不同频率激励状态下等离子参数的变化；功率扫描状态：测量激励信号为频率固定，功率扫描变化信号。

考察被测在不同功率激励状态下参数的变化；连续波状态：测量激励信号为频率固定，功率固定信号。

考察被测等离子在固定激励状态下，响应状态参数的波动变化，E8362A最大测量时间长度可达到3000秒；时间域测量状态：通过将被测的频率响应通过IFFT变化到时间域得到其时域冲击响应，考察被测等离子响应信号的空中分布特性。

E8362AIFFT运算点数为160001点，可保证时域测量的分辨率和测量时间宽度。

③强大的分析能力E8362A基于PC的window2000操作平台，可内置各种分析软件，不需要外置PC 进行数据处理，编程方式为COM/DCOM，保证测试的速度。

仪表内置嵌入、去嵌入及端口延伸等功能，可直接消除测量天线对测量结果的影响，或进行其它补偿运算处理。

④高测量速度E8262A高性能接收机可确保高测量精度的同时具有快测量速度，具体指标为：35us/测量点，14ms/刷新（400点）。

保证对被测等离子的瞬态响应进行捕捉分析。

⑤多测试状态同时完成E8262A可支持16个测试通道，各通道可工作在不同的测量状态。

利用该功能，可以综合不同分析方法从不同角度来对一个现象进行研究。

⑥良好的可扩展性E8263A采用开放的发射/接收组成框架，用户可以根据测量的具体要求改变仪表的测量连接状态，还可以把需要的外部信号处理过程组合到仪表内部，例如：当被测需要更大激励功率时，可将推动方法器连接到仪表相应端口，该放大器引起的测试误差可以通过仪表的校准过程消除。

矢量网络分析仪的使用一、实验目的1.初步掌握矢量网络分析仪的操作使用方法;2.掌握使用矢量网络分析仪测量微带传输线在不同滤波器下的s参数，幅值，相角（arg），损耗，驻波比;二、实验仪器射频微波与天线的接收装置，两根SMA线三、实验内容及步骤1.连接带通滤波器的滤波输入和矢量分析仪的DET端口，滤波输出和矢量分析仪的DUT端口，可通过显示屏观察S11反射系数和S21传输系数的特性参数。

2.利用鼠标点击device选择cmo3，此时可以通过图形上方S11下拉箭头处进行参数切换。

3.再次点击device选择sweep parameters设置频率范围和频点，带通滤波器频率范围为1500MHZ-3000MHZ，低通滤波器为200MHZ-3000MHZ，频点设为500。

4.点击左下角加号可显示图中频率对应的数值，拖动滑块可改变频率。

四、实验结果及分析1、低通滤波器相对电平（mag(s11)）-11.3dB相位（arg）-11.3°模值（|z|）82Ω实部（z_re(s11)）79.6Ω虚部（z_im(s11)）-19.8Ω驻波比（swr(s11)）1.742、高通滤波器相对电平（mag(s11)）-12.2dB相位（arg）-22.4°模值（|z|）78.6Ω8实部（z_re(s11)）77.2Ω虚部（z_im(s11)）-15.1Ω驻波比（swr(s11)）1.663、带通滤波器相对电平（mag(s11)）-7.1dB相位（arg）-39.2°模值（|z|）96.7Ω实部（z_re(s11)）79.2Ω虚部（z_im(s11)）-55.1Ω驻波比（swr(s11)）2.604、带阻滤波器相对电平（mag(s11)）-6.6dB相位（arg）-4.3°模值（|z|）137.7Ω实部（z_re(s11)）136.9Ω虚部（z_im(s11)）-11.7Ω驻波比（swr(s11)）2.765、带通滤波器LTCC相位（arg）-15°模值（|z|）58Ω实部（z_re(s11)）40Ω虚部（z_im(s11)）42Ω驻波比（swr(s11)）2.6。

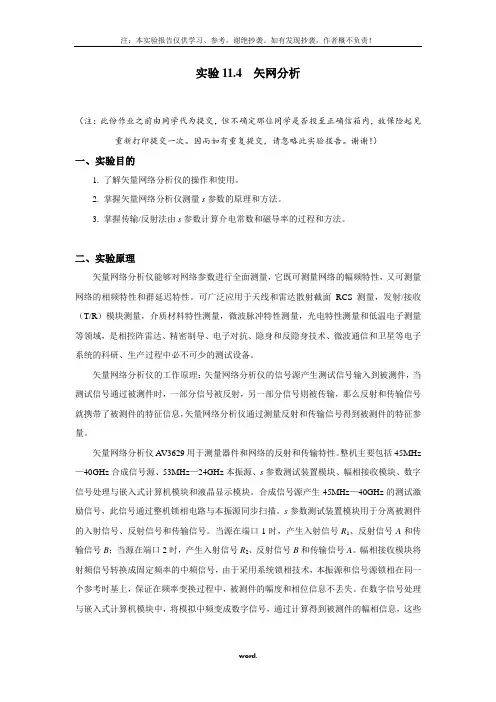

实验11.4 矢网分析（注：此份作业之前由同学代为提交，但不确定那位同学是否投至正确信箱内，故保险起见重新打印提交一次。

因而如有重复提交，请忽略此实验报告。

谢谢！）一、实验目的1. 了解矢量网络分析仪的操作和使用。

2. 掌握矢量网络分析仪测量s参数的原理和方法。

3. 掌握传输/反射法由s参数计算介电常数和磁导率的过程和方法。

二、实验原理矢量网络分析仪能够对网络参数进行全面测量，它既可测量网络的幅频特性，又可测量网络的相频特性和群延迟特性。

可广泛应用于天线和雷达散射截面RCS测量，发射/接收（T/R）模块测量，介质材料特性测量，微波脉冲特性测量，光电特性测量和低温电子测量等领域，是相控阵雷达、精密制导、电子对抗、隐身和反隐身技术、微波通信和卫星等电子系统的科研、生产过程中必不可少的测试设备。

矢量网络分析仪的工作原理：矢量网络分析仪的信号源产生测试信号输入到被测件，当测试信号通过被测件时，一部分信号被反射，另一部分信号则被传输，那么反射和传输信号就携带了被测件的特征信息，矢量网络分析仪通过测量反射和传输信号得到被测件的特征参量。

矢量网络分析仪A V3629用于测量器件和网络的反射和传输特性。

整机主要包括45MHz —40GHz合成信号源、53MHz—24GHz本振源、s参数测试装置模块、幅相接收模块、数字信号处理与嵌入式计算机模块和液晶显示模块。

合成信号源产生45MHz—40GHz的测试激励信号，此信号通过整机锁相电路与本振源同步扫描。

s参数测试装置模块用于分离被测件的入射信号、反射信号和传输信号。

当源在端口1时，产生入射信号R1、反射信号A和传输信号B；当源在端口2时，产生入射信号R2、反射信号B和传输信号A。

幅相接收模块将射频信号转换成固定频率的中频信号，由于采用系统锁相技术，本振源和信号源锁相在同一个参考时基上，保证在频率变换过程中，被测件的幅度和相位信息不丢失。

在数字信号处理与嵌入式计算机模块中，将模拟中频变成数字信号，通过计算得到被测件的幅相信息，这些T 1T 2信息做各种格式变换处理后，将结果送给显示模块，液晶显示模块将被测件的幅相信息以用户需要的格式显示出来。

矢量网络分析仪测量不确定度汇报人：2023-11-30•引言•测量不确定度的来源•测量不确定度的评估方法•矢量网络分析仪测量不确定度的实例分析目•测量不确定度的控制与改进措施•结论与展望录引言目的和背景测量不确定度的定义与重要性矢量网络分析仪简介测量不确定度的来源01020304环境因素影响01020304测量方法与操作过程误差测量方法的不完善操作过程中的人为误差测量不确定度的评估方法根据误差来源进行估计01020304仪器误差环境影响人员操作测试附件0102利用标准物质进行校准通过重复测量进行评估根据重复测量结果计算平均值、标准偏差和不确定度。

采用统计分析方法计算标准偏差矢量网络分析仪测量不确定度的实例分析使用标准电阻进行校准，可以消除测量系统的系统误差，提高测量的准确性。

校准标准将标准电阻连接到矢量网络分析仪的输操作流程标准电阻的误差、连接线的误差、测不确定度来源010203校准标准将标准电容连接到矢量网络分析仪的输入端口，通过校准程序进行校准，然后使用校准后的数据进行测量。

操作流程不确定度来源校准标准操作流程不确定度来源030201实例三：使用标准频率计进行校准测量不确定度的控制与改进措施采用高稳定的参考源进行校准，确保仪器在长时间内保持稳定的测量性能。

对仪器进行定期的全面校准和维护，确保各项指标符合相关标准。

选用高性能的矢量网络分析仪，具备更高的频率覆盖范围和更低的相位噪声。

提高仪器精度规范操作流程010203定期对矢量网络分析仪进行维护和保养，确保其机械和电气性能处于良好状态。

使用高质量的射频电缆和连接器，避免由于电缆质量差引起的测量误差。

采用现代测量技术，如自动校准和远程校准，提高校准的准确性和效率。

定期维护与校准仪器学习并采用最新的矢量网络分析技术，提高测量分辨率和精度。

研究并开发新型的测量算法和技术，降低测量不确定度。

参加相关学术会议和研讨会，了解最新的测量技术发展趋势和应用。

采用更先进的测量方法与技术结论与展望量化误差提高测量可靠性保证测量结果的准确性测量不确定度在矢量网络分析仪中的重要性未来研究方向与展望发展新型测量技术增强智能化和自动化拓展应用领域感谢观看。

矢网分析仪原理解析目录一、矢网分析仪概述 (2)1. 定义与功能介绍 (2)2. 常见应用场景 (4)3. 发展历程及现状 (5)二、矢网分析仪基本原理 (6)1. 信号传输与接收原理 (8)2. 信号分析与处理技术 (9)3. 矢量调制与解调原理 (10)三、矢网分析仪主要组成部分 (12)1. 信号输入与输出模块 (13)2. 信号处理与分析模块 (14)3. 控制与显示模块 (16)四、矢网分析仪工作流程解析 (17)1. 信号接收与处理流程 (18)2. 数据分析与处理流程 (19)3. 结果展示与输出流程 (20)五、矢网分析仪关键技术探讨 (21)1. 矢量校准技术 (22)2. 动态范围与灵敏度技术 (24)3. 实时分析处理技术 (25)六、矢网分析仪应用实例分析 (26)1. 通信系统测试应用实例 (27)2. 雷达系统测试应用实例 (28)3. 电子对抗应用实例 (30)七、矢网分析仪发展趋势与展望 (31)1. 技术发展趋势分析 (32)2. 市场发展与应用前景展望 (34)八、实验与操作指导 (35)1. 实验环境与设备介绍 (36)2. 实验操作流程介绍 (37)3. 实验数据处理与分析方法介绍 (38)九、常见问题与解决方案 (39)1. 常见故障类型及排查方法介绍 (39)2. 常见误差来源及校正方法介绍 (40)3. 用户操作注意事项及维护保养建议 (41)一、矢网分析仪概述矢网分析仪，又称为网络分析仪或微波网络分析仪，是一种用于测量和模拟复杂电磁波信号的强大工具。

它结合了频谱分析、网络分析和信号分析的功能，广泛应用于雷达、通信、电子对抗、航空航天等领域。

矢网分析仪的基本工作原理是通过发送和接收信号，测量信号的幅度、相位、频率等参数，以及信号在传输过程中的衰减、反射、传输损耗等特性。

通过对这些参数的分析，可以评估系统的性能，优化设计方案，提高系统的可靠性和稳定性。

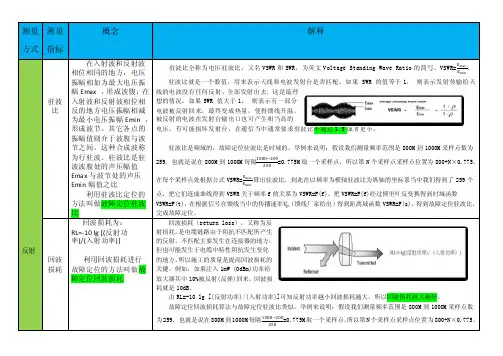

电压，有可能损坏发射台。

在通信当中通常要求驻波比不超过1.5或者更小。

),
史密斯圆图是将复反射系数（）变换成测试器件的阻抗的工具。

在史密斯圆图中，线性阻抗平面被整形而形成圆网格线，从圆网格线可以读出串联电阻和电抗（R + jX）。

史密斯圆图上的每一点代表由实电阻（r）和虚电抗构成的复阻抗（r+-jX）。

水平轴（实线）是阻抗的实部即电阻，水平轴的中心始终代表系统阻抗。

往最右端，数值为无限大欧姆（开路）。

往最左端，数值为零欧姆（短路）。

与水平轴相交的虚圆代表恒定电阻。

与水平轴相切的虚圆弧代表恒定电抗。

史密斯圆图的上半部分是电抗分量为正，因而为电感性的区域。

下半部分是电抗分量为负，因而为电容性的区域。

横轴表示信号幅度大小，与横轴的夹角表示信号的相位。

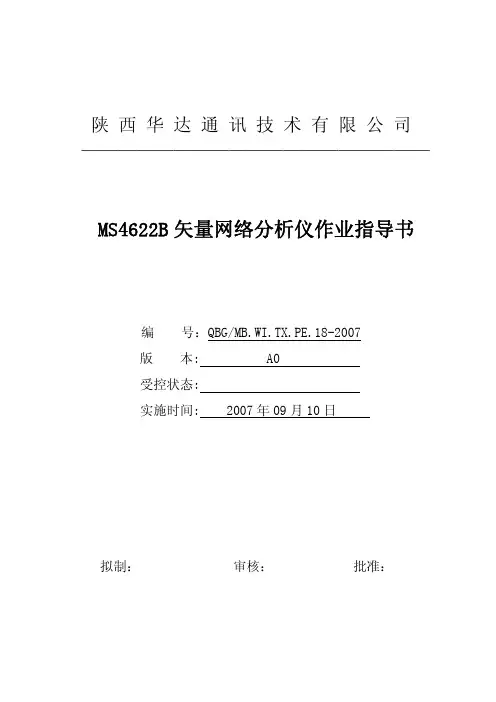

陕 西 华 达 通 讯 技 术 有 限 公 司 ———————————————————MS4622B矢量网络分析仪作业指导书编 号：QBG/MB.WI.TX.PE.18-2007版 本: A0受控状态:实施时间: 2007年09月10日拟制： 审核： 批准：MS4622B矢量网络分析仪作业指导书一. 目的：MS4622B矢量网络分析仪是高精密的高频电性能测量仪器，操作人员应严格按照作业指导书进行操作，以保证产品质量。

二. 使用设备及用途：图1 MS4622B矢量网络分析仪及稳压电源MS4622B矢量网络分析仪是用于产品的驻波、插损、特性阻抗、相位等高频电性能的测试。

三. 操作步骤：㈠.开机前准备1.矢量网络分析仪应配有专用的稳压电源，并应良好的接地；2.将两根测试线分别紧固在矢量网络分析仪的两个测试端口，不得有松动；3.先打开稳压电源,然后按“POWER”开机,预热半小时后，方可开始使用。

㈡.校准1.按下操作面板上的“Cal” (calibrate 校准)键开始校准，屏幕上出现如下图2的画面.图2 图32.接着按下与屏幕上“PERFORM CAL 2 PORT (CAL EXISTS)”对应的键,屏幕上出现如图3的画面.图4 图53.接着按下与屏幕上“NEXT CAL STEP(下一步)”对应的键,屏幕上出现如图4的画面.4.接着按下与屏幕上“FULL 12-TERM”对应的键,屏幕上出现如图5的画面.5.根据技术要求打印参数的需要,可以选择打印测试图形或测试数据; 若要求打印测试数据,则按下屏幕上“N-DISCRETE FRQUENCIES(2 TO 1601 POINTS)”对应的键;若要求打印测试图形,则按下屏幕上“NORMAL(1601 POINTS MAXIMUM)”对应的键,屏幕上出现如图6的画面;本指导书是按打印测试图形为例介绍的.图7图 66.根据图纸要求的测试频率, 用图7所示的键设定起始(START) 频率及截止(STOP)频率,需要设定哪一个则按下屏幕上那一个对应的键后输入对应的数值;设定完成后,根据待测产品的线长等参数,按下屏幕上“DATA POINTS”对应的键设定测试报告显示的点数,通常选择“201 MAX PTS”或“401 MAX PTS”如图8所示, 设定完成后,则会返回如图9的画面, 按下与屏幕上“NEXT CAL STEP(下一步)”对应的键,屏幕上出现如图10的画面.图8 图9图10 图11根据PORT 1 CONN(1端口)、PORT 2 CONN(2端口)所接转接器(见图13) 选择对应的选项,如本页内没有对应的选项则按下屏幕上“MORE”对应的键翻页, 见图11、图12;本指导书是以SMA-J(见图13) 为例的, PORT 1 CONN(1端口)、PORT 2 CONN(2端口)都应为“GPC-3.5(M)”,设定完成后会自动返回如图10界面,按下“START CAL”开始校准,屏幕上出现如图14的画面.图13图12图14 图157.按照屏幕上的提示,分别在PORT 1 CONN(1端口)、PORT 2 CONN(2端口)连接上负载“TERMINATION”(BB),用力矩扳手拧紧,然后按下与屏幕上“MEASURE BOTH PORTS”对应的键,屏幕上出现如图16的画面,听到“嘀嘀”声后出现如图17的画面;按下与屏幕上“NEXT CAL STEP(下一步)”对应的键,屏幕上出现如图18的画面,根据屏幕上的提示,分别在PORT 1 (1端口)、PORT 2 (2端口)连接上“OPEN”和“SHORT”(见图19), 用力矩扳手拧紧,按下与屏幕上“MEASURE BOTH PORTS”对应的键,听到“嘀嘀”声后,按下与屏幕上“NEXT CAL STEP(下一步)”对应的键,则会出现如图20的画面.图16 图17图18 图19图20 图21根据屏幕上的提示,将PORT 1 (1端口)、PORT 2 (2端口)连接的“OPEN”和“SHORT”对调, 用力矩扳手拧紧,按下与屏幕上“MEASURE BOTH PORTS”对应的键,听到“嘀嘀”声后, 按下与屏幕上“NEXT CAL STEP(下一步)”对应的键, 则会出现如图21的画面;然后将两端口用转接器连接在一起(见图22), 用力矩扳手拧紧, 出现如图23的画面, 按下与屏幕上“MEASURE BOTH PORTS”对应的键,听到“嘀嘀”声后, 按下与屏幕上“MEASURE图22 图23DEVICE(S)”, 听到“嘀嘀”声后,完成校对, 出现如图24的画面.8.在屏幕上画线(设定临界线)先按下如图25中的“Display”键, 出现如图26的画面, 按下与屏幕上“LIMITS”对应的键, 出现如图27的画面,将屏幕中四个小窗图24 图25图26 图27口的“DISPLAY LIMITS”全部打到“ON”见图27,同时根据图纸的要求用如图7的键对“UPPER LIMITS”的参数进行设置,设置插损的下限，驻波上限，校准完毕后，应及时将校准件存放好.(三)窗口插损、驻波、特性阻抗、相位的转换在平时测试时，需要同时对插损、驻波、特性阻抗、相位等其中两项或几项高频电性能进行测试,这时就需要根据测试要求对屏幕上四个小窗口进行插损、驻波、特性阻抗、相位等的设置;方法如下: 先选中需要设置的小窗口,如图25“CH1”指示灯亮,则选中的是“S11窗口”,然后按下图25中的“Display”键, 出现如图26的画面, 按下与屏幕上“GRAPH TYPE”对应的键(见图28), 出现如图29画面,“LOG MAGNITUDE(插损)”、“PHASE(相位)”、“SMITH CHART(IMPEDANCE)(特性阻抗)”、“SWR(驻波)”根据图纸要求,按下屏幕上与之对应的键;用同样的方法可以设置其他“S21”、“S22”、“S12”窗口.图28 图29(四)检查校准质量校准完成后,将矢量网络分析仪所配带的标准负载接入两个测试端,用力矩扳手拧紧;检查测量值（插损应在0.00dB,驻波应在1.00.）检查仪器是否校准正确，或仪器是否能正常工作，并对仪器状态检查进行记录。

如何利用矢‎量网络分析‎仪测量电缆‎阻抗和损耗‎第一步：校准。

除了待测电‎缆外，还需要另外‎一条辅助电‎缆。

我们使用的‎Z VB8矢‎量网络分析‎仪（下文中称矢‎网）有两个端口‎：P ort1‎和Port‎2，测试前需先‎对这两个端‎口和辅助电‎缆进行校准‎，让矢网自动‎计算补偿值‎和进行错误‎校正。

步骤：1.矢网上电，将辅助电缆‎一端连接到‎一个端口，假设连到P‎o rt1。

2.取出cal‎i brat‎i on kit。

calib‎ratio‎n kit有三‎个校准件：匹配器，短路器和开‎路器。

3.按矢网面板‎上CHAN‎NEL组内‎的按钮（如图所示），打开校准菜‎单：4.在矢网屏幕‎右侧显示的‎菜单中依次‎点选菜单S‎t art Cal->Two-Port P1P2->TOSM打‎开校准对话‎框（如图所示）：5.用NA VI‎GA TIO‎N组的和按‎钮移动焦点‎，用此组的和‎移动光标。

配合进行确‎定操作。

6.选择所用的‎C alib‎ratio‎n Kit（我们使用的‎是“ZV-Z32 typic‎al”）和Conn‎e ctor‎类型（我们使用“PC3.5(f)”），然后按。

7.在接下来出‎现的对话框‎中（如图所示），将光标移动‎到某一行上‎，在辅助电缆‎的另一端接‎上相应的校‎准件，按测量，屏幕右侧会‎显示扫描出‎的绿色曲线‎。

（“Port1‎”表示在Po‎rt1上，即辅助电缆‎另一端上连‎接校准件；“Port2‎”表示在Po‎rt2上连‎接；“Throu‎g h”表示将辅助‎电缆的另一‎端连到Po‎rt2上）扫描完成后‎，矢网会发“吡”的一声提示‎。

同时选定行‎左边会被打‎勾。

8.选定另一行‎，按同样的方‎法重复操作‎，直至所有行‎都被打上勾‎。

按。

校准完成。

第二步，测量电缆损‎耗。

1.将待测电缆‎连接于辅助‎电缆与Po‎rt2之间‎，然后按下矢‎网面板TR‎A CE组内‎（如图所示）的按钮。

矢量网络分析仪介绍矢量网络分析仪（Vector Network Analyzer，VNA）是现代无线通信领域中不可或缺的测试设备之一，用来测量网络中各个点之间的复数反射系数、传输系数、延迟等特征参数。

它的应用场景非常广泛，包括电磁兼容性测试，毫米波通信测试，天线设计优化，信号测量分析，信号灵敏度研究等。

矢量网络分析仪一般是由频率源，微波信号传输和接收件，数据处理与显示设备组成。

通过矢量网络分析仪可以获得电路中各个测试端口的传输参数，包括S参数，即散射参数。

S参数是指有源器件或无源器件中存在的散射系数，包括反射系数（S11，S22）和传输系数（S21，S12）两种。

反射系数和传输系数是矢量网络分析仪的明星参数，因为它们能够完整地描述某个端口的性能，并可以用它们来计算其他参数，如误差系数、电功率、噪声系数等。

S11反射系数表征能量从端口1反射回同一端口1的程度，S22反射系数则是表征能量从端口2反射回同一端口2的程度。

而S21传输系数则反映了从端口1到端口2的传输效率，S12则反映了从端口2到端口1的传输效率。

除了S参数，矢量网络分析仪还可以进行时域仿真，即测量电路中不同信号随时间的变化情况。

矢量网络分析仪还可以进行功率扫描测试，测试器件的故障情况。

除了传统的基础测试外，矢量网络分析仪还有一些应用领域的拓展。

电磁兼容性测试：电磁兼容性是指不同设备之间共享和保护电磁环境的能力。

矢量网络分析仪可以用于电磁兼容性测试中，测量不同设备之间的干扰和抗干扰能力。

毫米波通信测试：毫米波通信是5G通信的关键技术之一，用于实现高速数据传输。

矢量网络分析仪可以在毫米波波段进行测试，测量毫米波通信信号的传输和反射特性。

天线设计优化：天线是无线通信领域中的关键组件之一，它的性能直接影响到通信质量。

矢量网络分析仪可以测量不同天线设计的反射系数、辐射模式和带宽等特征参数，来实现天线设计的优化。

信号测量分析：在实际应用场景中，矢量网络分析仪可以用于测量和分析信号的特性，如时域特性、频域特性、噪声特性等。
