SQL气压罐安装和使用说明

隔膜式气压罐安装及使用说明书一、气压罐的安装1.1 供暖系统气压罐：一般安装在系统的回水端；1.2 供水系统中隔膜气压罐：一般安装在水泵出口处；1.3 35L及以下的气压罐一般可直接连到系统管道上；1.4 35L及以上的气压罐自带三脚支架，避免气压罐在工作时自重对系统管道产生较大的载荷，使用金属软管把气压罐连接到系统，埋地螺钉固定气压罐的支脚，保证使用过程中的平稳；1.5 气压罐附近要安装安全阀，避免在系统压力异常的时候损坏气压罐和系统其他部件；二、气压罐的使用注意事项1.在使用立式隔膜式气压罐前，我们必须事先充好气体，然后才能进水。

气压罐出厂的预充压力是已设定，根据罐子的大小一般体积小于150L以下的气压罐预充压力为1.5bar，200L或以上的预充气压力为2bar，用户若认为此压力不合适，可在专业人员的指导下进行充/放气；2.测试气压罐气囊时建议直接用水压测试，严禁使用锐利的器件碰触气囊（胶囊）；在立式隔膜式气压罐使用过程中要是发现充气压力表的压力不稳定，首先要把补气阀打开，看看里面是否发现有出水现象，如果发现隔膜已损坏，我们就要调换新的隔膜。

3.若该气压罐是放在特殊场合，应告知供应商，以便有相关的膜体对应使用；4.气压罐的工作介质一般为水或者防冻液的混合物。

5.气压罐应定期检查其预充压力，在立式隔膜式气压罐使用的长期过程中，要是发现充气压力表的压低0.2MPa的时候，就要注意及时的补充气体。

以免影响其正常使用。

6.气压罐罐体标签上有注明工作温度和最大工作压力，严禁超出此范围使用。

7.应严格按公式来计算所需气压罐的大小，气压罐过小会引起安全阀的频繁起跳和自动补水阀的频繁补水；8.气压罐的最大工作压力跟其罐体上标注的预充压力一一对应，如果因使用需要改变了其预充压力，最大工作压力随之改变，基本遵循以下规律，预充压力减小，其最大工作压力随之减小，具体减小到多少要计算，预充压力增大其最大工作压力不变。

精心整理
隔膜式气压罐安装及使用说明书
一、气压罐的安装
1.1供暖系统气压罐：一般安装在系统的回水端；
1.2供水系统中隔膜气压罐：一般安装在水泵出口处；
1.335L及以下的气压罐一般可直接连到系统管道上；
3.若该气压罐是放在特殊场合，应告知供应商，以便有相关的膜体对应使用；
4.气压罐的工作介质一般为水或者防冻液的混合物。

5.气压罐应定期检查其预充压力，在立式隔膜式气压罐使用的长期过程中，要是发现充气压力表的压低0.2MPa的时候，就要注意及时的补充气体。

以免影响其正常使用。

精心整理
6.气压罐罐体标签上有注明工作温度和最大工作压力，严禁超出此范围使用。

7.应严格按公式来计算所需气压罐的大小，气压罐过小会引起安全阀的频繁起跳和自动补水阀的频繁补水；
8.气压罐的最大工作压力跟其罐体上标注的预充压力一一对应，如果因使用需要改变了其预充压力，最大工作压力随之改变，基本遵循以下规律，预充压力减小，其最大工作压力随之减小，具体减小到多少要计算，预充压力增大其最大工作压力不变。

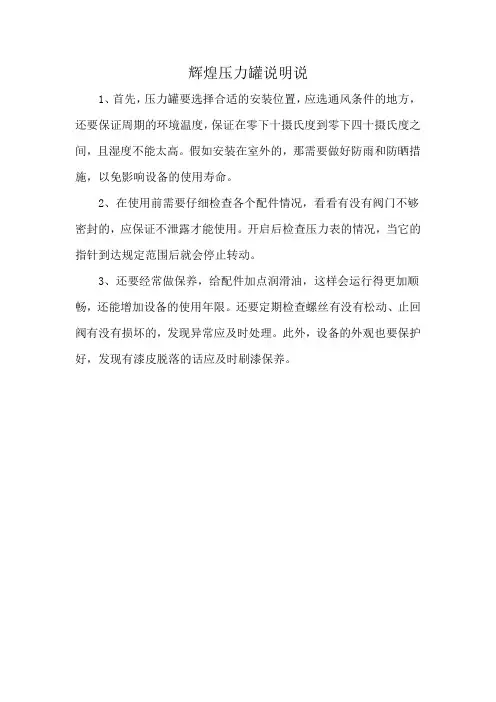

辉煌压力罐说明说
1、首先，压力罐要选择合适的安装位置，应选通风条件的地方，还要保证周期的环境温度，保证在零下十摄氏度到零下四十摄氏度之间，且湿度不能太高。

假如安装在室外的，那需要做好防雨和防晒措施，以免影响设备的使用寿命。

2、在使用前需要仔细检查各个配件情况，看看有没有阀门不够密封的，应保证不泄露才能使用。

开启后检查压力表的情况，当它的指针到达规定范围后就会停止转动。

3、还要经常做保养，给配件加点润滑油，这样会运行得更加顺畅，还能增加设备的使用年限。

还要定期检查螺丝有没有松动、止回阀有没有损坏的，发现异常应及时处理。

此外，设备的外观也要保护好，发现有漆皮脱落的话应及时刷漆保养。

SQL-1000盘锦隔膜式气压罐
SQL-1000盘锦隔膜式气压罐
 一、盘锦隔膜式气压罐：
 立式隔膜式气压罐由钢质外壳,橡胶隔膜内胆构成的储能器件,橡胶隔膜把水室和气室完全隔开,当外界有压力的水充入隔膜式气压水罐的内胆时罐内的空气被压缩,根据波义耳气体定律,气体受到压缩后体积变小,压力升高储存能量,压缩的气体膨胀可以将橡胶隔膜内的水压出罐体。

如消防气压给水设备主要由消防主泵,稳压泵,消防稳压罐,压力传感装置,压力控制设备,智能控制柜等组成。

 二、盘锦隔膜式气压罐产品介绍：
 工作压力分别为0.6mpa、1.0mpa、1.6 mpa，消防储水容积大于150L、300L、450L，稳压水容积大于50L，用于消火栓系统时，水枪每股流量为
2.5L/S、5L/S，充实水柱长度为7M、10M、13M；用于自动喷水系统时，每个喷头流量为1.0L/S，喷头压力为0.1MPA。

该设备可使消防给水管道系统zui 不利点始终保持消防压力，并利用气压水罐内始终储有30秒消防水量；该设备利用气压水罐所设定的运行压力，控制水泵运行工况，达到增压稳压的功能。

 三、盘锦隔膜式气压罐工作原理：
 原理是利用密闭气罐内气体的可压缩性来调节系统水的容积从而实现对系统压力的控制,它既能满足系统供水压力的需要,又使系统具有了一定的调节容积,其作用相当于水塔或高位水箱。

 四、盘锦隔膜式气压罐使用范围：
 隔膜式气压罐广泛应用于中央空调循环水稳压,蒸水供应膨胀系统,采暖统循环水补水稳压,消防给水系统补水稳压,变频给水稳压,锅炉补水,气压式给水等场。

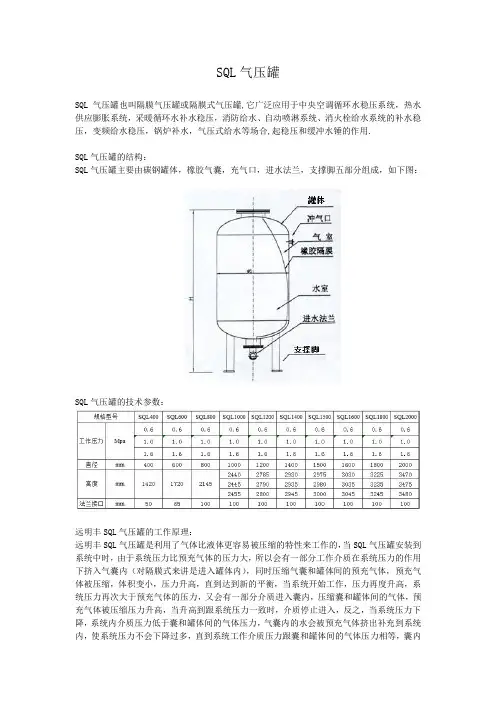

SQL气压罐SQL气压罐也叫隔膜气压罐或隔膜式气压罐,它广泛应用于中央空调循环水稳压系统，热水供应膨胀系统，采暖循环水补水稳压，消防给水、自动喷淋系统、消火栓给水系统的补水稳压，变频给水稳压，锅炉补水，气压式给水等场合,起稳压和缓冲水锤的作用.SQL气压罐的结构：SQL气压罐主要由碳钢罐体，橡胶气囊，充气口，进水法兰，支撑脚五部分组成，如下图：SQL气压罐的技术参数：远明丰SQL气压罐的工作原理：远明丰SQL气压罐是利用了气体比液体更容易被压缩的特性来工作的，当SQL气压罐安装到系统中时，由于系统压力比预充气体的压力大，所以会有一部分工作介质在系统压力的作用下挤入气囊内（对隔膜式来讲是进入罐体内），同时压缩气囊和罐体间的预充气体，预充气体被压缩，体积变小，压力升高，直到达到新的平衡，当系统开始工作，压力再度升高，系统压力再次大于预充气体的压力，又会有一部分介质进入囊内，压缩囊和罐体间的气体，预充气体被压缩压力升高，当升高到跟系统压力一致时，介质停止进入，反之，当系统压力下降，系统内介质压力低于囊和罐体间的气体压力，气囊内的水会被预充气体挤出补充到系统内，使系统压力不会下降过多，直到系统工作介质压力跟囊和罐体间的气体压力相等，囊内的水不再外系统补给，维持动态的平衡。

远明丰SQL气压罐使用说明1.使用远明丰SQL气压罐前必须先充气，然后才能安装使用，一般出厂时已预充好一定压力的气体；2.充气压力表压为0.2-0.3MPa，用户若认为此压力不合适，可在供应商的指导下进行充/放气；3.在长期使用过程中发现表压低于0.2MPa时应及时补气，以免影响远明丰SQL气压罐的使用效果；4.稳压泵在加压前，必须打开通往SQL气压罐的阀门，使SQL气压罐气囊内在自然压力前提下充满当确认补满水后再正常运行水泵；5.在使用过程中出现表压不稳定，把补气阀打开，检查是否有出水现象，如有出水现象就表示隔膜已损坏需调换隔膜，再投入使用；6.每使用6个月，定期进行检查维修，补气阀是否有漏气现象，压力表校验期是否到期，需校验；7.远明丰SQL气压罐罐体标签上有注明工作温度和最大工作压力，严禁超出此范围使用；8.应严格按公式来计算所需SQL气压罐的大小，SQL气压罐过小会引起安全阀的频繁起跳和自动补水阀的频繁补水；9.更换SQL气压罐前应先把系统关停或者把SQL气压罐跟系统隔开，防止系统介质通过SQL 气压罐接口处泄露，更换的SQL气压罐最好跟原SQL气压罐体积、耐温和耐压一致。

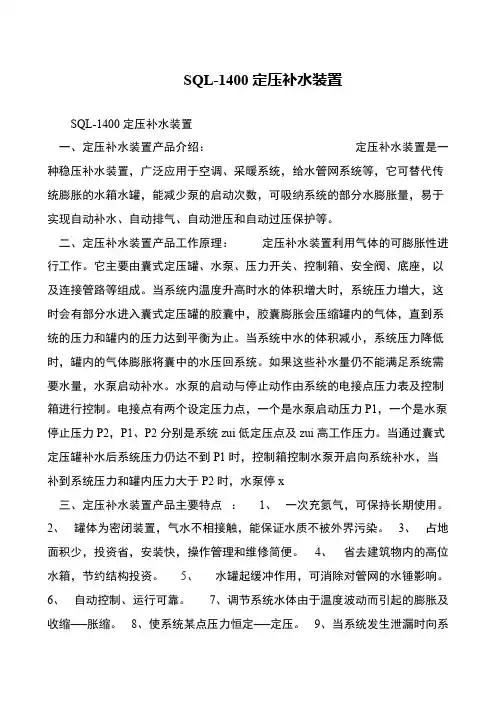

SQL-1400定压补水装置SQL-1400定压补水装置 一、定压补水装置产品介绍：定压补水装置是一种稳压补水装置，广泛应用于空调、采暖系统，给水管网系统等，它可替代传统膨胀的水箱水罐，能减少泵的启动次数，可吸纳系统的部分水膨胀量，易于实现自动补水、自动排气、自动泄压和自动过压保护等。

 二、定压补水装置产品工作原理：定压补水装置利用气体的可膨胀性进行工作。

它主要由囊式定压罐、水泵、压力开关、控制箱、安全阀、底座，以及连接管路等组成。

当系统内温度升高时水的体积增大时，系统压力增大，这时会有部分水进入囊式定压罐的胶囊中，胶囊膨胀会压缩罐内的气体，直到系统的压力和罐内的压力达到平衡为止。

当系统中水的体积减小，系统压力降低时，罐内的气体膨胀将囊中的水压回系统。

如果这些补水量仍不能满足系统需要水量，水泵启动补水。

水泵的启动与停止动作由系统的电接点压力表及控制箱进行控制。

电接点有两个设定压力点，一个是水泵启动压力P1，一个是水泵停止压力P2，P1、P2分别是系统zui低定压点及zui高工作压力。

当通过囊式定压罐补水后系统压力仍达不到P1时，控制箱控制水泵开启向系统补水，当补到系统压力和罐内压力大于P2时，水泵停x 三、定压补水装置产品主要特点：1、一次充氮气，可保持长期使用。

2、罐体为密闭装置，气水不相接触，能保证水质不被外界污染。

3、占地面积少，投资省，安装快，操作管理和维修简便。

4、省去建筑物内的高位水箱，节约结构投资。

5、水罐起缓冲作用，可消除对管网的水锤影响。

6、自动控制、运行可靠。

7、调节系统水体由于温度波动而引起的膨胀及收缩──胀缩。

8、使系统某点压力恒定──定压。

9、当系统发生泄漏时向系。

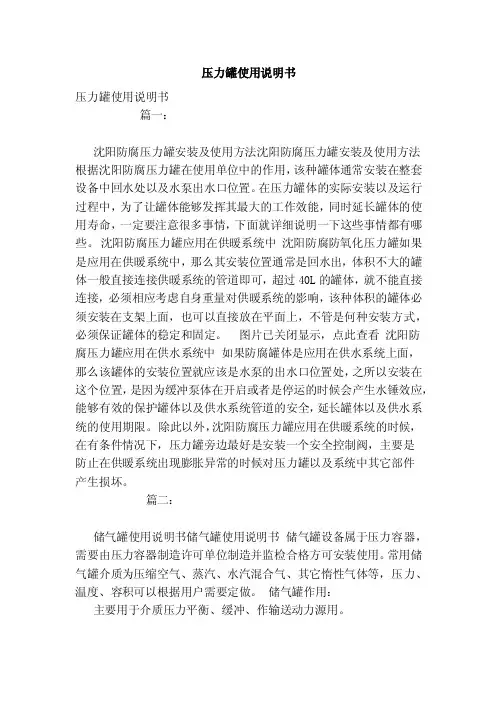

压力罐使用说明书压‎力罐使用说明书‎篇‎一：沈阳防‎腐压力罐安装及使用方‎法沈阳防腐压力罐安装‎及使用方法根据沈阳‎防腐压力罐在使用单位‎中的作用，该种罐体通‎常安装在整套设备中回‎水处以及水泵出水口位‎置。

在压力罐体的实际‎安装以及运行过程中，‎为了让罐体能够发挥其‎最大的工作效能，同时‎延长罐体的使用寿命，‎一定要注意很多事情，‎下面就详细说明一下这‎些事情都有哪些。

沈‎阳防腐压力罐应用在供‎暖系统中沈阳防腐防‎氧化压力罐如果是应用‎在供暖系统中，那么其‎安装位置通常是回水出‎，体积不大的罐体一般‎直接连接供暖系统的管‎道即可，超过40L的‎罐体，就不能直接连接‎，必须相应考虑自身重‎量对供暖系统的影响，‎该种体积的罐体必须安‎装在支架上面，也可以‎直接放在平面上，不管‎是何种安装方式，必须‎保证罐体的稳定和固定‎。

图片已关闭显示‎，点此查看沈阳防腐‎压力罐应用在供水系统‎中如果防腐罐体是应‎用在供水系统上面，那‎么该罐体的安装位置就‎应该是水泵的出水口位‎置处，之所以安装在这‎个位置，是因为缓冲泵‎体在开启或者是停运的‎时候会产生水锤效应，‎能够有效的保护罐体以‎及供水系统管道的安全‎，延长罐体以及供水系‎统的使用期限。

除此‎以外，沈阳防腐压力罐‎应用在供暖系统的时候‎，在有条件情况下，压‎力罐旁边最好是安装一‎个安全控制阀，主要是‎防止在供暖系统出现膨‎胀异常的时候对压力罐‎以及系统中其它部件产‎生损坏。

‎篇二‎：储气罐使‎用说明书储气罐使用说‎明书储气罐设备属于‎压力容器，需要由压力‎容器制造许可单位制造‎并监检合格方可安装使‎用。

常用储气罐介质为‎压缩空气、蒸汽、水汽‎混合气、其它惰性气体‎等，压力、温度、容积‎可以根据用户需要定做‎。

储气罐作用：‎主要用于介质压力‎平衡、缓冲、作输送动‎力源用。

一、‎设备安装注意事项‎ 1.环境温度：‎储气罐安装地的‎环境温度应在本设备工‎作温度范围之内，超过‎其范围应采取措施，保‎温或移至有温度调节的‎室内。

《SQL-1400》朝阳隔膜式气压罐
《SQL-1400》朝阳隔膜式气压罐
《SQL-1400》朝阳隔膜式气压罐
朝阳隔膜式气压罐工作原理：气压罐是由钢质外壳，橡胶气囊内胆构成的储能器件，橡胶气囊把水室和气室完全隔开。

当系统压力降低时，预充氮气的压力将气囊里的水挤入系统，减缓系统压力降低，起到稳压作用；当系统压力升至高于气室里氮气的压力时，水进入气压罐的气囊中，此时气囊膨胀，吸收压力，防止系统压力急剧上升，起到稳定系统压力作用。

朝阳隔膜式气压罐的适应范围：气压罐广泛应用于中央空调、锅炉、消防、水处理、热水器等领域中：中央空调循环水稳压，蒸水供应膨胀系统稳压，采暖系统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

朝阳隔膜式气压罐的功能：气压罐在闭式水循环系统中起到了平衡水量及压力的作用，避免安全阀频繁开启和自动补水阀频繁补水等。

另外，在水系统中，气压罐还可以减少水泵的频繁起动，可以用来吸收系统因阀门、水泵等开和关所引起的水锤冲击，以及夜间少量补水使供水系统主泵休眠从而减少用电，延长水泵使用寿命等。

在定压补水、消防、水处理中，气压罐起到防止系统压力骤降，稳定系统压力的作用。

朝阳隔膜式气压罐的特点：气压罐内部气囊结构保证了水不与罐壁接触，因此气压罐壁内部无锈蚀，气压罐外部无凝露现象，使用寿命大大延长。

在制冷和暖通系统中气压罐与传统的膨胀水箱相比，气压罐具有安装方便（不要装在zui高点）占用空间小，无二次污染，使用寿命长许多优点。

性能参数：外壳材质：碳钢气囊材质：三元乙丙或丁基橡胶耐温：-10-120℃承压：0.6 1.0 1.6 朝阳隔膜式气压罐的安装：1、供暖系统中建议将气压罐安装在系统水温相。

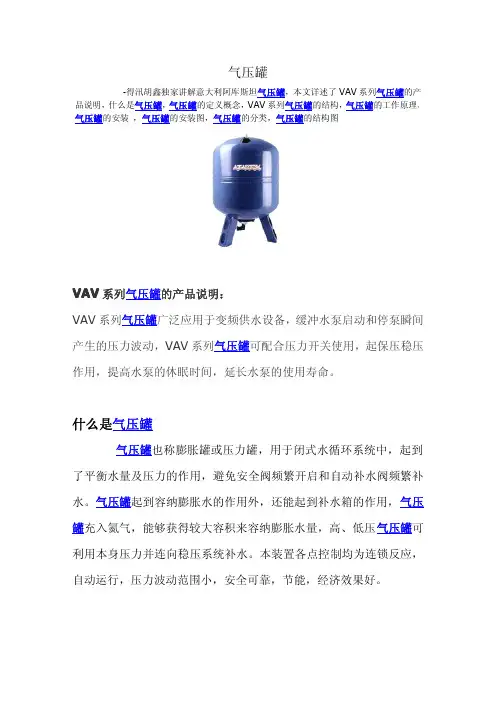

气压罐-得汛胡鑫独家讲解意大利阿库斯坦气压罐，本文详述了VAV系列气压罐的产品说明，什么是气压罐，气压罐的定义概念，VAV系列气压罐的结构，气压罐的工作原理，气压罐的安装，气压罐的安装图，气压罐的分类，气压罐的结构图VAV系列的产品说明：VAV系列气压罐广泛应用于变频供水设备，缓冲水泵启动和停泵瞬间产生的压力波动，VAV系列气压罐可配合压力开关使用，起保压稳压作用，提高水泵的休眠时间，延长水泵的使用寿命。

什么是气压罐气压罐也称膨胀罐或压力罐，用于闭式水循环系统中，起到了平衡水量及压力的作用，避免安全阀频繁开启和自动补水阀频繁补水。

气压罐起到容纳膨胀水的作用外，还能起到补水箱的作用，气压罐充入氮气，能够获得较大容积来容纳膨胀水量，高、低压气压罐可利用本身压力并连向稳压系统补水。

本装置各点控制均为连锁反应，自动运行，压力波动范围小，安全可靠，节能，经济效果好。

气压罐的定义概念意大利阿库斯坦气压罐用于系统中用于系统中起缓冲压力波动及部分给水的作用，在热力系统中主要是用来吸收工作介质因温度变化增加的那部分体积；在供水系统中主要用来吸收系统因阀门、水泵等开和关所引起的水锤冲击，以及夜间少量补水使水系统主泵休眠从而减少用电，延长水泵使用寿命。

起缓冲压力波动及部分给水的作用，在热力系统中主要是用来吸收工作介质因温度变化增加的那部分体积；在供水系统中主要用来吸收系统因阀门、水泵等开和关所引起的水锤冲击，以及夜间少量补水使供水系统主泵休眠从而减少用电，延长水泵使用寿命。

VAV系列变气压罐的产品说明：最大工作压力：10bar最高工作温度：-10-100℃预充压力：1.5bar/2barVAV系列气压罐的结构：罐体：碳钢法兰盘：碳钢镀锌气囊：EPDM（三元乙丙橡胶）颜色：蓝色气压罐的工作原理气压罐的工作原理：气压罐用于系统中时，当系统压力大于预充气体的压力，在系统压力的作用下，会有一部分工作介质进入气囊内（对隔膜式来讲是进入罐体内），直到气囊外氮气的压力和系统的压力达到平衡，当系统压力升高再次大于预充气体的压力，又会有一部分介质进入囊内，压缩囊和罐体间的气体，气体被压缩压力升高，当升高到跟系统压力一致时，介质停止进入，反之，当系统压力下降，系统内介质压力低于囊和罐体间的气体压力，气囊内的水会被气体挤出补充到系统内，使系统压力升高，直到系统工作介质压力跟囊和罐体间的气体压力相等，囊内的水不再外系统补给，维持动态的平衡。

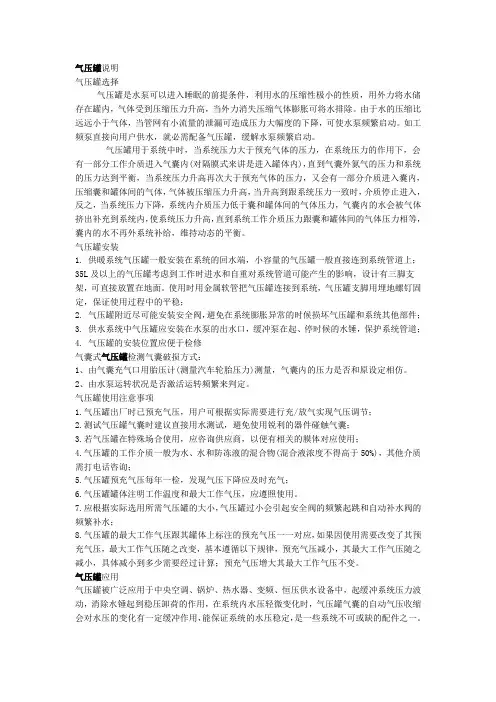

气压罐说明气压罐选择气压罐是水泵可以进入睡眠的前提条件，利用水的压缩性极小的性质，用外力将水储存在罐内，气体受到压缩压力升高，当外力消失压缩气体膨胀可将水排除。

由于水的压缩比远远小于气体，当管网有小流量的泄漏可造成压力大幅度的下降，可使水泵频繁启动。

如工频泵直接向用户供水，就必需配备气压罐，缓解水泵频繁启动。

气压罐用于系统中时，当系统压力大于预充气体的压力，在系统压力的作用下，会有一部分工作介质进入气囊内(对隔膜式来讲是进入罐体内)，直到气囊外氮气的压力和系统的压力达到平衡，当系统压力升高再次大于预充气体的压力，又会有一部分介质进入囊内，压缩囊和罐体间的气体，气体被压缩压力升高，当升高到跟系统压力一致时，介质停止进入，反之，当系统压力下降，系统内介质压力低于囊和罐体间的气体压力，气囊内的水会被气体挤出补充到系统内，使系统压力升高，直到系统工作介质压力跟囊和罐体间的气体压力相等，囊内的水不再外系统补给，维持动态的平衡。

气压罐安装1. 供暖系统气压罐一般安装在系统的回水端，小容量的气压罐一般直接连到系统管道上；35L及以上的气压罐考虑到工作时进水和自重对系统管道可能产生的影响，设计有三脚支架，可直接放置在地面。

使用时用金属软管把气压罐连接到系统，气压罐支脚用埋地螺钉固定，保证使用过程中的平稳；2. 气压罐附近尽可能安装安全阀，避免在系统膨胀异常的时候损坏气压罐和系统其他部件；3. 供水系统中气压罐应安装在水泵的出水口，缓冲泵在起、停时候的水锤，保护系统管道；4. 气压罐的安装位置应便于检修气囊式气压罐检测气囊破损方式：1、由气囊充气口用胎压计(测量汽车轮胎压力)测量，气囊内的压力是否和原设定相仿。

2、由水泵运转状况是否激活运转频繁来判定。

气压罐使用注意事项1.气压罐出厂时已预充气压，用户可根据实际需要进行充/放气实现气压调节；2.测试气压罐气囊时建议直接用水测试，避免使用锐利的器件碰触气囊；3.若气压罐在特殊场合使用，应咨询供应商，以便有相关的膜体对应使用；4.气压罐的工作介质一般为水、水和防冻液的混合物(混合液浓度不得高于50%)，其他介质需打电话咨询；5.气压罐预充气压每年一检，发现气压下降应及时充气；6.气压罐罐体注明工作温度和最大工作气压，应遵照使用。

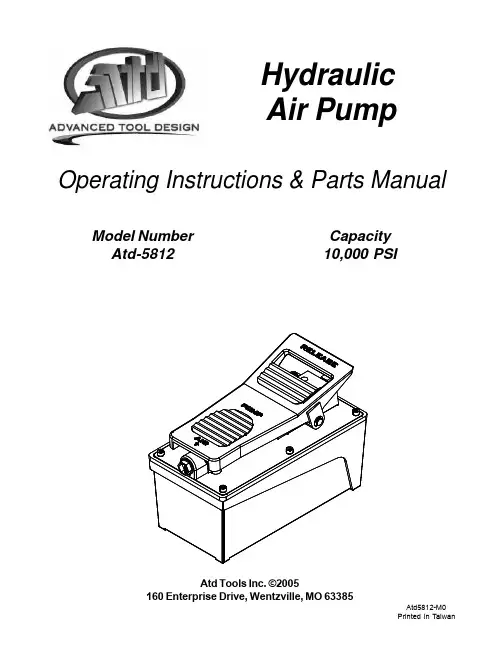

Hydraulic Air PumpOperating Instructions & Parts ManualModel Number Atd-5812Capacity10,000 PSIAtd Tools Inc. ©2005160 Enterprise Drive, Wentzville, MO 63385Save these instructions. For your safety, read and understand the information contained within. The owner and operator shall have an understanding of this product and safe operating procedures before attempting to use this product. Instructions and Safety information shall be conveyed in the operators native language before use of this product is authorized. Make certain that the operator thoroughly understands the inherent dangers associated with the use and misuse of the product. If any doubt exits as to the safe and proper use of this product as outlined in this factory authorized manual, remove from service until which time it is clear. Inspect before each use. Do not use if broken, bent, cracked or otherwise damaged parts are noted. If the product has been or suspected to have been subjected to a shock load, discontinue use until checked out by an authorized factory service center. Owners and operators of this equipment shall be aware that the use and subsequent repair of this equipment may require special training and knowledge. It is recommended that an annual inspection be done by qualified personnel and that any missing or damaged parts, decals, warning / safety labels or signs be replaced with factory authorized replacement parts only. Any product that appears to be damaged in any way, is worn or operated abnormally should be removed from service immediately until such time as repairs can be made.PRODUCT DESCRIPTIONAtdTools10,******************************************************************************* category of Atd Tools allows quick displacement of hydraulic fluid, up to 10,000 PSI, to comparable rams, presses, spreaders, compactors and crimping machines, anywhere that 10,000 PSI of fluid pressure is needed. Foot actuated treadle design delivers a metered, controllable flow to and from the intended application.Note: Always check connections before using !SPECIFICATIONSVent/Shipping PlugFigure 1- Model Atd-5812 NomenclatureBEFORE USE1. Verify that the product and the application are com-patible, if in doubt call Atd Tools Technical Service (636)272-9050.2. Before using this product, read the owner's manualcompletely and familiarize yourself thoroughly with the product, its components and recognize the haz-ards associated with its use.3. Replace shipping plug (red color) wigh air vent plub(black color). This will help release any pressurized air which may be trapped within the reservoir. Ensure the oil level is just below the shipping plug hole.4. Always check connections before using. Alteration ofthis product is strictly prohibited. Use only those adapters and attachements provided and approved by the manufacturer.Note: Secure threaded port connections with non-hardening pipe thread compound. Tighten securely to prevent accidental removal of components while in use. Take care not to introduce compound into port orifices. OPERATION1. Connect to suitable application, then to air source ofat least 7.8 CFM @ 90 PSI.2. To operate, press on the foot pedal until desiredposition is reached. Stop further application movement by releasing pressure on treadle.3. To retract application, press the release valve bystepping on the raised, stirrup shaped portion of the MAINTENANCE1. Inspect hoses and connections daily. Replace dam-aged components immediately with Omega replacement parts only.2. Tighten connections as needed. Use non-hardeningpipe thread compound when servicing connections.3. Use only good quality hydraulic fluid. We recommendMobil DTE 13M or equivalent.When not in use or during storagea. Depressurize and disconnect hydraulic hoses fromapplication.b. Wipe clean, thoroughly.c. Store in clean, dry environment. Avoid extremetemperatures.d. For transportation or long storage, replace air ventplug (black color) with shipping plug (red color).e. Shield pump with a protective cover.Adding Hydraulic Fluid1. Depressurize and disconnect hydraulic hose fromapplication.2. With pump in its upright, horizontal position, removethe air vent plug located on the top plate of the reservoir.3. Use a small funnel to fill reservoir to within 3/4" (19mm)of the opening.Note: Use only a good quality hydraulic oil. Never use brake fluid, transmission fluid, turbine oil, motor oil, al-cohol, glycerin etc. Use of other than good quality hy-draulic oil will void warranty and damage the pump, hose, and application.4. Wipe up any spilled fluid and reinstall the air ventplug.Changing Hydraulic FluidFor best performance and longest life, replace the complete fluid supply at least once per year.1. Depressurize and disconnect hydraulic hose fromapplication.2. With pump in its upright, horizontal position, removethe air vent plug located on the top plate of the reservoir.3. Use a small funnel to fill reservoir to within 3/4" (19mm)of the opening.4. Pour used fluid into a sealable container.5. Dispose of fluid in accordance with local regulations.6. Fill with a good quality hydraulic oil as recommendedabove. Reinstall air vent plug.LubricationUse a light machine oil to lubricate pivot points, hinges etc.TROUBLESHOOTINGONE YEAR LIMITED WARRANTYFor a period of one (1) year from date of purchase, Atd Tools Inc. will repair or replace, at its option, without charge, any of its products which fails due to a defect in material or workmanship, or which fails to conform to any implied warranty not excluded hereby.Performance of any obligation under this warranty may be obtained by returning the warranted product, freight prepaid, to Atd Tools Inc. Warranty Service Department, 160 Enterprise Drive, Wentzville, MO 63385.Except where such limitations and exclusions are specifically prohibited by applicable law. (1) the CONSUMER'S SOLE AND EXCLUSIVE REMEDY SHALL BE THE REPAIR OR REPLACEMENT OF DEFECTIVE PRODUCTS AS DESCRIBED ABOVE, and (2) Atd Tools Inc. SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL OR INCIDENTAL DAMAGE OR LOSS WHATSOEVER, and (3) THE DURATION OF ANY AND ALL EXPRESSED AND IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION, ANY WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, IS LIMITED TO A PERIOD OF ONE (1) YEAR FROM DATE OF PURCHASE.Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you. Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.REPLACEMENT PARTSAvailable Parts: Please refer to the Parts drawing when ordering parts. Not all components of the dolly are replacement items, but are illustrated as a convenient reference of location and position in the assembly sequence. When ordering parts, give Model number, serial number and description on page 5 & 6. Call or write for current pricing:Atd Tools Inc. 160 Enterprise Drive, Wentzville, MO 63385 Tel:(636)272-9050 Fax:(636)272-9044ITEM PART# DESCRIPTION QTY 1A57-6-2001-108Foot pedal1 2*E-clip2 3A57-6-2003-102Foot pedal axle1 4D05-6-1001-106Manifold plug1 5A57-6-3007-105Noise suppressor16666-5-0160-107C-clip1 7*Back-up ring2 8*O-ring2 9A57-6-4002-201Oil outlet valve1 10512-2-0043-108Compression spring111601-7-0009-001Steel ball1 12511-7-0410-102O-ring1 13649-1-0050-055Allen Screw6 14*Copper washer6 15A57-6-1603-202Reservoir top plate116644-1-0060-05311Screw1 17503-9-0050-106Steel ball seat1 18601-7-0006-005Steel ball1 19*Special washer2 20A59-6-1017-102High pressure valve1 21A17-6-1216-102Valve stem1 22512-2-0067-010Compression spring1 23A17-5-1603-300Pressure adjust nut1 24601-7-0008-009Steel ball1 25A59-6-1015-108Oil entrance valve126520-8-0134-101Filter1 27*Gasket1 28A57-6-1601-107Reservoir1 29649-1-0060-122Allen Screw4 30A57-6-1002-105Motor cover1 31A17-6-2105-108Gasket2 32A17-4-2100-500Air piston assy.1 33A57-6-1003-107Cylinder1 34A57-3-1011-108Piston assy.1 35512-2-0410-017Compression spring136A57-6-1014-102Piston cover1 37A57-6-2023-108Bushing1 38573-7-0120-105Back-up ring1 39*U-cup1 40A59-6-1013-105Pump piston1ITEM PART# DESCRIPTION QTY 41A57-6-1016-106Washer1 42H18-6-8103-104Special washer1 43A57-6-1001-204Base1 44A57-6-1605-105Gasket1 45511-7-0140-200O-ring246512-2-0092-101Compression spring1 47649-1-0040-007Allen Screw1 48A57-6-5004-109Air entrance cap1 49511-7-0053-104O-ring1 50A57-6-5001-103Air entrance base151A17-6-1105-103Plastic cap (air)1 52A57-6-5003-107Air entrance valve1 53511-7-0080-309O-ring1 54649-1-0050-046Allen Screw6 55a A57-3-5007-107Shipping plug (red)1 55b A57-3-1900-109Air vent plug (black)156512-2-0061-100Compression spring1 57644-1-0040-204Screw1 58*Compression spring1 59503-9-0035-100Steel ball block1 60601-7-0003-009Steel ball1 61A57-6-3003-305Release valve1 62A57-6-3004-307Release valve seat1 63*O-ring1 64*Back-up ring1 65552-2-0010-105Compression spring166*Release valve pin1 67A57-6-3001-112Release valve guide1 68*O-ring1 69*Gasket1 70A17-6-1002-103Noise suppressor1 71666-5-0250-108C-clip1 72A57-6-4001-209Oil manifold1—A57-3-9901-101Repair kit1—ATD5812-L0Label (not shown)1—ATD5812-M0Manual1* Repair kit includes 2, 7, 8, 14, 19, 27, 39,58, 63, 64, 66, 68, 69Part List for Model Atd-5812 (parts drawing is on page 6)Figure 2- Replacement Parts Illustration for Model Atd-5812NotesNotes。

防护格栅安装在气囊内,以均匀分布浪涌膨胀水,并减少振动､噪音和能量｡
气压罐安装
1.一般安装说明
气压罐在完成制造､装配和检查后,按照客户的现场条件交货｡安装承包商负责罐的安装､主管道和罐的连接以及截止阀和排水管的安装(基本条件取决于合同的条款和条件)｡安装空间应足以进行维护和维修｡
2.安装位置
(1)气压罐设计用于户外应用｡因此必须通过安装加热系统来保护气压罐免于结冰｡
所选空气体积越大,对管内压力波动的减少越多｡但是,较大的初始空气体积要求有较大体积的气压罐,这导致安装占地面积加大和安装成本上升｡因此,需要合理的计算方法和高质量的结构设计｡
使用以下公式计算连接到室的管道中的压力:
= 连接到室的管道中的压力
= 室的连接喷嘴的压力损失系数
= 进入室内的流量
= 正常条件下室内空气的绝对压力
(2)产品的工作温度范围为 -5~60 ℃｡
(3)在维护工作或检查期间,应提供足够的空间打开气压罐上的检修孔｡
3.管道
(1)气压罐必须尽可能靠近泵安装｡
(2)尽可能减少用于连接气压罐与主管道的弯管数量｡
(3)将截止阀或闸阀安装在气压罐和主管道之间的管道上｡
(4)安装排水阀和排水管,以便检查气压罐｡
(5)安装不得产生张力,以防止气压罐上不必要的材料应力｡
(2)缓闭开启1#旁通阀,罐体内部进水;观察磁性翻板液位计的液位,当液位升高至约为总高度的5%时,关闭1#旁通阀｡
(3)打开注气阀,启动空压机,将压缩空气注入罐体中;注意观察压力表升压至设定压力后关闭注气阀;
(4)压缩空气填充完成后,缓慢打开不锈钢短管下方的主管路蝶阀(闸阀､偏心半球阀)｡打开阀门约 5% 开度后,检查罐内的压力是否上升｡如果在约5 分钟后未显示压力变化,将阀门再打开 2%｡注意此过程应缓慢操作保持水缓慢注入气囊内,防止水迅速流入罐中,损坏气囊｡

SGB、SQL系列隔膜式全自动变频(气压)给水设备使用说明书目录一．产品概述…………………………………………………………二．产品定义及分类…………………………………………………三．产品特点…………………………………………………………四．型号意义…………………………………………………………五．环境条件…………………………………………………………六．工作原理…………………………………………………………七．结构说明…………………………………………………………八．开箱及检查………………………………………………………九．吊运与贮存………………………………………………………十．安装与调整……………………………………………………十一．使用与操作……………………………………………………十二．维修与保养……………………………………………………十三．故障分析与排除………………………………………………一、产品概述。

随着生活水平不断提高，人们对供水水质的要求也越来越高，以往采用高位水箱来弥补自来水公司供水压力不足的方法，由于存在二次污染问题逐渐被淘汰，取而代之的是我公司生产的SGB、SQL系列变频（气压）给水设备，它不仅能解决二次污染问题，还具有明显的节能效果，已广泛应用于住宅小区、高层大厦、工矿企业、城镇水厂及加压泵站、园林喷洒及音乐喷泉、食品工业等的生产、生活给水系统。

公司生产的SGB、SQL系列变频（气压）给水设备严格按照JG/T3009《微机控制变频（气压）调速给水设备》和JG/T3010.1《隔膜式气压给水设备》进行设计、制造、检验。

该产品由自动控制柜、气压罐、水泵机组、电控系统、管路系统组成，产品具有自动停泵、储水加压、蓄能稳压、连续供水的功能，适用于一切需要增高压力的给水系统。

二、产品定义及分类（1）变频给水设备(SGB)：变频、工频交替或叠加的节能控制方式控制水泵起停的成套给排水设备。

（2）气压给水设备(SQL)：常规工频方式利用气压罐内高低压力点控制水泵起停的成套给排水设备。

消防压力罐安装方法引言消防压力罐是消防系统中非常重要的组成部分。

它的安装对于消防系统的正常运行至关重要。

本文将详细介绍消防压力罐的安装方法，以确保其在消防系统中的有效运行。

确定合适的位置1. 在选择压力罐的安装位置时，需要考虑多个因素。

首先，位置必须靠近水源，以便快速供水。

其次，位置必须允许人员轻松进行操作和维护，例如具备足够的空间来处理维修和检修工作。

2. 另外，压力罐应尽可能远离易燃物质，以便在出现火灾时能够维持设备运行和提供足够的水压。

检查基础设施1. 在安装压力罐之前，必须确保基础设施符合要求。

首先，检查水源管道是否有足够的直径和流量来供应压力罐的需求。

2. 确保水源管道没有堵塞或泄漏问题，以免影响消防系统的正常运行。

安装压力罐1. 安装压力罐之前，先检查其外观是否有明显的损坏和缺陷。

如果有，需要及时联系供应商进行维修或更换。

2. 根据压力罐的规格和尺寸，选择合适的支架进行安装。

确保支架坚固可靠，并且能够承受压力罐的重量。

3. 将压力罐与水源管道连接，确保连接处密封良好，防止漏水。

推荐使用专业消防管件和密封胶水，以确保连接的牢固性和防止任何泄漏。

4. 安装好压力罐后，使用水平仪进行调整，保证其水平放置。

如果压力罐倾斜，会影响到系统供水的平衡和效率。

5. 连接所有必要的管道和阀门，并严格按照供应商提供的操作指南进行。

系统测试和调整1. 安装完成后，进行全面测试。

将系统置于各种模拟消防用水场景下，确保压力罐能够提供足够的压力和流量。

2. 每个压力罐都应配备压力传感器和流量计。

将它们与监控系统连接，并测试其是否准确反映了压力和流量的变化。

3. 根据系统需要，对压力罐的压力和流量进行调整。

这可以通过调整压力罐的压力调节阀或调整流量阀实现。

4. 学习如何正确操作压力罐，并进行定期维护。

定期检查压力罐的设备和管道，确保其在任何情况下都能正常工作。

结论消防压力罐是消防系统中至关重要的设备，其正确安装对消防系统的正常运行不可或缺。

( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改消防气压罐的具体应用和注意事项(标准版)Safety management is an important part of production management. Safety and production are inthe implementation process消防气压罐的具体应用和注意事项(标准版)膨胀罐的工作原理：有上面其结构可知：当膨胀罐用于系统中时，由于系统压力比预充气体的压力，所以会有一部分工作介质进入气囊内（对隔膜式来讲是进入罐体内），直到达到新的平衡，当系统压力再度升高，系统压力再次大于预充气体的压力，又会有一部分介质进入囊内，压缩囊和罐体间的气体，气体被压缩压力升高，当升高到跟系统压力一致时，介质停止进入，反之，当系统压力下降，系统内介质压力低于囊和罐体间的气体压力，气囊内的水会被气体挤出补充到系统内，使系统压力升高，直到系统工作介质压力跟囊和罐体间的气体压力相等，囊内的水不再外系统补给，维持动态的平衡。

膨胀罐的作用：膨胀罐被广泛应用于中央空调、锅炉、热水器、变频、恒压供水设备中，其缓冲系统压力波动，消除水锤起到稳压卸荷的作用，在系统内水压轻微变化时，膨胀罐气囊的自动膨胀收缩会对水压的变化有一定缓冲作用，能保证系统的水压稳定，水泵不会因压力的改变而频繁的开启。

隔膜式膨胀罐的缺点：1.因为隔膜式膨胀罐壳体是直接与水接触的，所以壳内都喷涂防锈层。

罐的接口与壳体之间是焊接而成。

这样在焊接的过程中，高温就会将防锈涂层氧化。

本来是银白色的涂层，在焊接后呈现黑色。

用手触摸可感觉有黑色小颗粒。

那么这些看似微不足道的氧化点工作时长期与水接触，慢慢就会生锈并逐渐扩大，直到整个罐体生锈，为什么这种膨胀罐用一段时间后，倒出来来的水呈黄水也就不足为奇了。
