(奥利康)弧齿锥齿轮几何尺寸计算

全工序法弧齿锥齿轮加工参数计算方法
全工序法是一种用于弧齿锥齿轮加工的常用方法，它通过一系列工序来逐步完成锥齿轮的加工。

以下是全工序法中常用的弧齿锥齿轮加工参数计算方法：
1.齿轮模数：齿轮模数是弧齿锥齿轮加工的基本参数，表示
齿轮齿数与有效齿轮直径的比值，用M表示。

根据具体
应用需求和设计要求，选择合适的齿轮模数。

2.压力角：压力角是指斜齿轮齿廓与法线之间的夹角，常用
标准值为20度。

选择合适的压力角，以确保齿轮的传动
效果和强度。

3.齿数：根据需要计算齿数。

在弧齿锥齿轮加工中，通常齿
数是通过参考传动比和齿轮齿数之间的关系来计算的。

4.锥度：锥度是指齿轮齿条与齿轮轴的夹角，常用度数表示。

计算锥度的方法包括参考标准值、设计要求和实际使用情
况。

5.齿轮齿宽：齿轮齿宽是指齿轮齿条的宽度，一般由设计要
求和传动功率等因素决定。

6.齿根圆直径：计算齿根圆直径以确定弧齿锥齿轮的基准尺
寸。

齿根圆直径是齿轮齿廓最低点的圆形位置。

7.齿顶圆直径：计算齿顶圆直径以确定弧齿锥齿轮的基准尺
寸。

齿顶圆直径是齿轮齿廓最高点的圆形位置。

8.齿廓修形参数：根据特定设计要求和加工方法，确定齿廓
修形参数，如修形系数和修形位移。

以上仅是全工序法中一些常用的弧齿锥齿轮加工参数计算方法的概述。

在实际应用中，还需结合具体工件的设计要求、加工设备和工艺流程等因素来确定适当的参数值。

弧齿锥齿轮主要参数的测绘计作者: 日期:弧齿锥齿轮主要参数的测绘计算零部件加工部麻俊方弧齿锥齿轮具有承载能力高、运转平稳、噪音低等特点，在汽车行业中得到了广泛的应用。

通常由一对弧齿锥齿轮组成汽车驱动桥主减速器的主要传动机构。

弧齿锥齿轮的设计与测绘计算均比较复杂，下面仅介绍几种主要参数的测绘计算方法。

1.轴交角一对弧齿锥齿轮副的住从动齿轮中心轴线交于一点。

轴线间的交角刀可成任意角度，但在绝大多数汽车驱动桥上，主减速齿轮副都采用90°相交的布置。

2.齿制渐开线锥齿轮的齿制很多，多达40多种，我国常用的齿制有Gleason（格利森）制、Oerlikon（奥利康）制、Kingelnberg（克林贝格）制三种。

其中应用最广泛也是最常见到的是Gleaso n（格利森）制弧齿锥齿轮。

不同的齿制，对应不同的参数计算方法与计算公式，在测量齿轮时一定要注意区分。

3•模数弧齿锥齿轮模数是一个变值，由大端向小端与锥距成比例缩小，通常以大端面模数叫来计算。

GB12368-9C规定了锥齿轮大端端面模数，其中以》1为例，有1、1.125、1.375、1.5、1.75、2等等。

但是所测量的齿轮模数不一定为整数，也不一定符合标准模数系列。

对于模数的测绘与计算，有以下方式：1. 由测量的锥距R,可初步估算锥齿轮的大端模数 叫h(用深度尺来测量)加以复核。

对于等顶隙收缩齿(格里森制)，齿顶高系数ha = 0.85,顶隙系*数C *=0.188则齿高 h=(2 ha +C *)m 。

*由此得出模数m=h(2ha +C *),进而复核模数m s 。

tm s—2.测量出锥齿轮的周节t ，根据公式 来进行计算，这种方法要求测量数据准 确无误，且被测绘齿轮无磨损现象。

3. 由齿顶圆直径反求模数。

首先测绘出齿顶圆的直径尺寸，利用齿顶圆计算公式，然 后反求模数。

所使用的反求公式为4. 由刀顶距的数值计算模数。

弧齿锥齿轮铣刀盘的刀顶距W 叫席2式中ms—大端模数的估算数值;1 0.5— L e ；R因为2 Z2 ^ 、、， ,于是便可确定锥齿轮大端模数m 2R人『云。

弧齿锥齿轮计算范文1.基本概念:-弧齿锥齿轮：是一种带有锥面的圆锥形齿轮，在用于传动时，锥齿轮的啮合点在轴心线上。

-基本参数：包括齿数、模数、齿顶高系数、齿根高系数等。

-啮合角：两个齿轮齿廓线的交线与轴线间的夹角。

2.弧齿锥齿轮计算的基本公式:-模数m:弧齿锥齿轮齿数与模数的比值。

-齿距p:两个邻齿间的同心圆周弧长。

-齿厚s:齿顶与齿底之间的距离。

-齿顶高h_a:从齿顶到基圆的距离。

-齿根高h_f:从齿底到基圆的距离。

-齿顶宽b:两齿轮在法向上的接触宽度。

-（注：以上参数表示的是单齿齿轮的大小）3.弧齿锥齿轮计算的步骤:a.齿轮参数的确定：确定需求参数，如传递功率、转速比、传动效率、齿轮种类等。

b.模数的选择：应满足传递功率与转速的要求，并考虑加工性与强度。

c.齿数及啮合角的计算：使用基本公式计算齿数和啮合角。

d.齿顶高和齿根高的计算：使用基本公式计算齿顶高和齿根高，考虑强度。

e.齿轮啮合宽度的计算：使用齿顶高和齿根高计算齿轮啮合宽度，与承载能力有关。

f.齿轮等效齿数的计算：计算齿轮的等效齿数，以确定传动比。

g.法向变位系数及挤压系数的计算：根据实际情况计算法向变位系数及挤压系数，控制齿轮传动质量。

h.齿轮加工校核：计算齿轮加工校核参数。

i.绘制齿轮图样：根据以上计算结果，绘制齿轮尺寸图样。

弧齿锥齿轮计算涉及到多个参数和公式的运用，需要根据实际情况进行具体的计算和校核。

以上给出的步骤和基本公式只是一个简单的概述，实际计算中还需要考虑更多的因素，如弯曲应力、接触应力、表面质量等。

因此，在实际应用中，建议根据实际情况进行具体的计算和校核，确保齿轮传动的正常运行。

弧齿锥齿轮主要参数的测绘计算零部件加工部 麻俊方弧齿锥齿轮具有承载能力高、运转平稳、噪音低等特点，在汽车行业中得到了广泛的应用。

通常由一对弧齿锥齿轮组成汽车驱动桥主减速器的主要传动机构。

弧齿锥齿轮的设计与测绘计算均比较复杂，下面仅介绍几种主要参数的测绘计算方法。

1.轴交角一对弧齿锥齿轮副的住从动齿轮中心轴线交于一点。

轴线间的交角∑可成任意角度，但在绝大多数汽车驱动桥上，主减速齿轮副都采用90°相交的布置。

2.齿制渐开线锥齿轮的齿制很多,多达40多种,我国常用的齿制有Gleason(格利森）制、Oerlikon(奥利康)制、Kingelnberg(克林贝格）制三种。

其中应用最广泛也是最常见到的是Gleason(格利森）制弧齿锥齿轮。

不同的齿制，对应不同的参数计算方法与计算公式，在测量齿轮时一定要注意区分。

3.模数弧齿锥齿轮模数是一个变值，由大端向小端与锥距成比例缩小，通常以大端面模数s m 来计算。

GB12368-90规定了锥齿轮大端端面模数，其中以≥1为例，有1、1.125、1.375、1.5、1.75、2等等。

但是所测量的齿轮模数不一定为整数，也不一定符合标准模数系列。

对于模数的测绘与计算，有以下方式：⒈由测量的锥距R ，可初步估算锥齿轮的大端模数s m 。

因为2212mR z z z =+，于是便可确定锥齿轮大端模数22122/m R z z =+。

然后实测齿高h(用深度尺来测量)加以复核。

对于等顶隙收缩齿(格里森制)，齿顶高系数*a h ＝0.85，顶隙系数C *=0.188,则齿高h=(2*a h +C *)m 。

由此得出模数m=h(2*a h +C *)，进而复核模数m s。

⒉ 测量出锥齿轮的周节t ，根据公式s tm π=来进行计算，这种方法要求测量数据准确无误，且被测绘齿轮无磨损现象。

⒊ 由齿顶圆直径反求模数。

首先测绘出齿顶圆的直径尺寸，利用齿顶圆计算公式，然后反求模数。

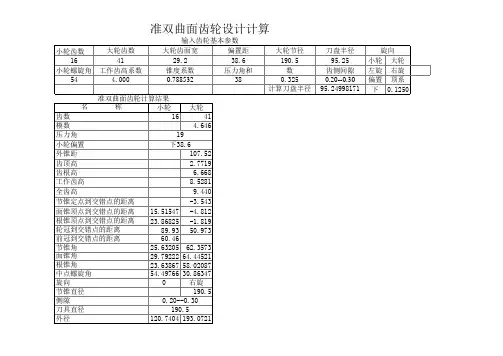

圆弧齿锥齿轮计算公式圆弧齿锥齿轮计算公式：1大端分度圆dd1=Z1m,d2=Z2m2分锥角δδ1=arctan(Z1/Z2),δ2=90-δ13锥距RR=d1/2sinδ1=d2/2sinδ24齿距pp=πm5齿高hh=(2ha*+c*)m6齿顶高haha=(ha*+x)m7齿根高hfhf=(ha*+c*-x)m8顶隙cc=c*m9齿根角θfθf1=arctg(hf1/R),θf2=arctg(hf2/R) 10齿顶角θaθa1=θf2,θa2=θf1(等顶隙收缩齿)顶锥角δaδa1=δ1+θf2,δa2=δ2+θf112根锥角δfδf1=δ1-θf1,δf2=δ2-θf213顶圆直径dada1=d1+2ha1cosδ1,da2=d2+2ha2cosδ2, 14分锥顶点至轮冠距离AkAk1=d2/2-ha1sinδ1,=d1/2-ha2sinδ215齿宽中点分度圆直径dmdm1=d1-bsinδ1,dm2=d2-bsinδ216齿宽中点模数mmmm=dm1/z1=dm2/z217中点分度圆法向齿厚smnsmn=(0.5πcosβm+2xtanα+xt)mm18中点法向齿厚半角ψmnψmn=smnsinδcos2βm/dm19中点分圆法向弦齿厚smnsmn=smn(1-ψmn2/6)20中点分圆法向弦齿高hamham=ha-btanθa/2+smnψmn/421当量齿数ZvZv=Z/cosδcos3βm端面重合度εαεα=[Z1(tanαvat1-tanαt)/cosδ1+Z2(tanαvat2-tanαt)/cosδ2]/2π其中:tanαt=(tanα/cosβm)cosαvat=[Zcosαt/(Z+2(ha*+x)cosδ)]εα=1.29723齿线重合度εβεβ=btanβmπ/mm24总重合度ε=(εα2+εβ2)1/2关于弧半径：求扇形弧半径扇形弧即指整个圆圈中的一部分。

通常的已知条件是由水平线除２组成的大边和以垂直线组成的小边。

第14章 弧齿锥齿轮的轮坯设计14.1 弧齿锥齿轮的基本概念14.1.1 锥齿轮的节锥对于相交轴之间的齿轮传动，一般采用锥齿轮。

锥齿轮有直齿锥齿轮和弧齿锥齿轮。

弧齿锥齿轮副的形式如图14-1所示，与直齿锥齿轮相比，轮齿倾斜呈弧线形。

但弧齿锥齿轮的节锥同直齿锥齿轮的节锥一样，相当于一对相切圆锥面作纯滚动，它是齿轮副相对运动的瞬时轴线绕齿轮轴线旋转形成的（图14-2）。

两个相切圆锥的公切面成为齿轮副的节平面。

齿轮轴线与节平面的夹角，即节锥的半锥角称为锥齿轮的节锥角δ1或δ2。

两齿轮轴线之间的夹角称为锥齿轮副的轴交角∑。

节锥任意一点到节锥顶点O 的距离称为该点的锥距R i ，节点P 的锥距为R 。

因锥齿轮副两个节锥的顶点重合，则 21δδ+=∑大小轮的齿数之比称为锥齿轮的传动比1212z z i =(14-1) 小轮和大轮的节点半径r 1、r 2分别为11sin δR r = 22sin δR r = (14-2)它们与锥齿轮的齿数成正比，即121212sin sin z z r r ==δδ (14-3) 传动比与轴交角已知，则节锥可惟一的确定，大、小轮节锥角计算公式为∑+∑=cos 1sin 12122i i tg δ 21δδ-∑= (14-4)当090=∑时，即正交锥齿轮副，122i tg =δ 14.1.2弧齿锥齿轮的旋向与螺旋角1．旋向弧齿锥齿轮的轮齿对母线的倾斜方向称为旋向，有左旋和右旋两种（图14-3）。

面对轮齿观察，由小端到大端顺时针倾斜者为右旋齿轮（图14-3b ），逆时针倾斜者则为左旋齿（图14-3a ）。

大小轮的旋向相图14-2 锥齿轮的节锥与节面(a) 左旋 (b) 右旋图14-3 弧齿锥齿轮的旋向图14-1 弧齿锥齿轮副反时，才能啮合。

一般情况下，工作面为顺时针旋转的（从主动轮背后看，或正对被动轮观察），主动锥齿轮的螺旋方向为左旋，被动轮为右旋（图14-1）；工作面为逆时针旋转的，情况相反。

弧齿锥齿轮测绘计算
弧齿锥齿轮是传动装置中常用的机械零部件，其主要参数的测绘计算
对于产品的质量至关重要。

测绘计算通常包含三个步骤：测量齿距、
测量基本圆的参数、计算副圆和半螺距参数。

第一步，测量齿距。

齿距是指齿轮相邻齿节圆心距离，它是齿轮的核
心参数，影响到齿轮的齿廓特性及传动整体特性，因此必须准确测量，在测量之前，要仔细检查齿轮和齿轮毂的形状和尺寸，确保使用正确
的测量工具，避免测量误差。

第二步，测量基本圆参数。

齿轮的基本尺寸参数是圆的相应参数，要
准确地测量每一个参数，如节圆的半径、圆弧的中径、角等，以保证
基本尺寸的准确性，否则可能会产生传动特性的差异。

第三步，计算副圆和半螺距参数。

副圆和半螺距是齿轮传动中互动作
用重要因素，左右面齿轮必须正确配准，因此需要准确计算副圆和半
螺距参数，确保互动特性和传动效率达到设计要求。

综上，正确测绘计算弧齿锥齿轮的参数有助于保障齿轮产品质量，使
弧齿锥齿轮传动均能达到设计要求，以实现传动效果。
