大桥索力检测方案

桥梁悬索索检测方案确保结构安全和稳定性桥梁是现代交通基础设施中不可或缺的一部分，而悬索桥作为一种重要的桥梁类型，在连接两地交通的同时，也承受着巨大的负荷。

为了确保悬索桥的结构安全和稳定性，悬索索的检测方案变得尤为重要。

本文将介绍一种有效的悬索索检测方案，以确保悬索桥的安全运行。

一、悬索索的作用和结构组成悬索索是悬索桥中重要的承重部分，其作用是将桥梁的荷载传递到桥塔上。

悬索索通常由多股钢绞线织成，通过锚固于桥塔和锚块上来实现对桥梁的支撑。

它的结构组成包括主索、侧索和斜索等部分。

二、悬索索的检测方法为了确保悬索索的结构安全和稳定性，需要进行定期的检测和维护。

下面将介绍一种常用的悬索索检测方案。

1. 目视观察目视观察是最简单的一种悬索索检测方法。

检测人员进行维修和巡视时，通过观察悬索索是否出现明显的断裂、腐蚀或变形等情况，进一步判断是否需要进行更为详细的检测和维修。

2. 高空无人机检测高空无人机检测技术在悬索桥的日常维护中起到了重要作用。

无人机搭载高清摄像设备和传感器，能够对悬索索进行全方位的监测和检测。

通过无人机的飞行和图像采集，可以及时发现悬索索的异常情况，如腐蚀、断裂等，并及时采取相应的维修措施。

3. 振动测试振动测试是一种通过检测悬索索的振动特性来评估其结构健康状况的方法。

通过在悬索索上安装振动传感器，可以收集到悬索索在振动过程中的各种信息，如频率、幅值等。

通过对这些数据进行分析和比对，可以判断出悬索索是否出现结构性的问题。

4. 磁粉探伤磁粉探伤是一种常用的非破坏性检测方法，用于检测悬索索中的裂纹和焊接缺陷。

该方法通过在悬索索表面喷涂磁粉，再施加磁场，当悬索索中存在缺陷时，磁粉会在缺陷处形成明显的颜色反差，从而可以判断出缺陷的位置和大小。

三、悬索索检测方案的重要性和意义悬索桥是承担重要交通任务的桥梁类型之一，其结构的安全性和稳定性直接关系到人们的出行安全。

定期进行悬索索的检测和维护，能够及时发现和排除潜在的问题，确保桥梁的稳定性和持久性。

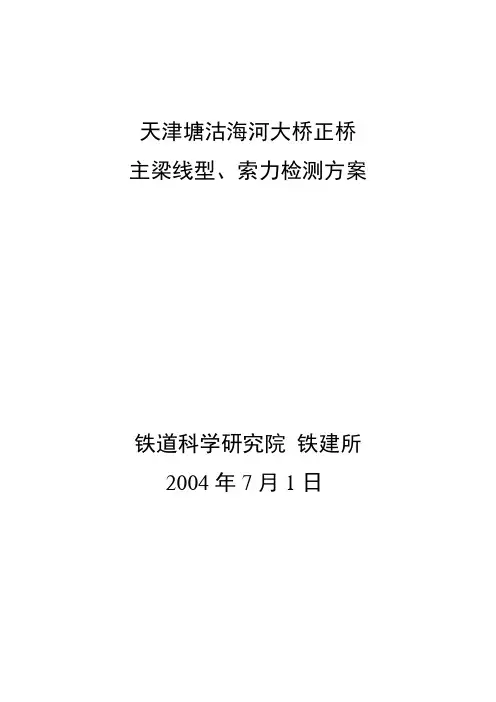

天津塘沽海河大桥正桥主梁线型、索力检测方案
铁道科学研究院铁建所2004年7月1日
天津塘沽海河大桥正桥主梁线型、索力检测方案
一、检测目的
天津塘沽海河大桥正桥为主跨310米混合型独塔斜拉桥，为保证桥梁运营的可靠性，在通车两年后检验桥梁结构的工作状况是否符合设计标准，并与桥梁通车前的测试资料进行对比，为施工质保期终结工作及今后桥梁维护和评估提供原始数据。

二、动静载试验依据
本次动静载试验依据下列规范或文件。

1、公路桥涵设计规范
2、大跨径混凝土桥梁试验方法
3、天津塘沽海河大桥设计图纸或文件
三、检测内容及测点布置
施工监测内容包括主梁线型测量、斜拉索索力测试（恒载）
1. 线型测量
线型测量的内容包括：
测量主跨钢箱梁及边跨预应力混凝土箱梁的线型，包括上下游两侧的高程。

每根索１个测点，测点布置见图3.1。

2. 索力测试
索力测试内容包括：
(1) 测量主跨及边跨C1至C18和C1’至C18’恒载下每根索的索力。

测点布置见图3.1；
(2)对减震器修复前后各测量１次。

DTFT方法对峰值频率进行搜索，分辨率选为0.001Hz。

四、测试仪器
主要仪器设备如下：
五、报价
索力测试12000元；
线型测试8000元；
共20000元。

六、计划安排
仪器准备2天；
索力测试每次1天，共两天；
线型测试2天;
数据处理、编写报告、文整8天。

（检测时间按业主通知）
七、检测报告
在完成检测后10天内提交报告8份。

铁道科学研究院铁建所
2004年7月1日。

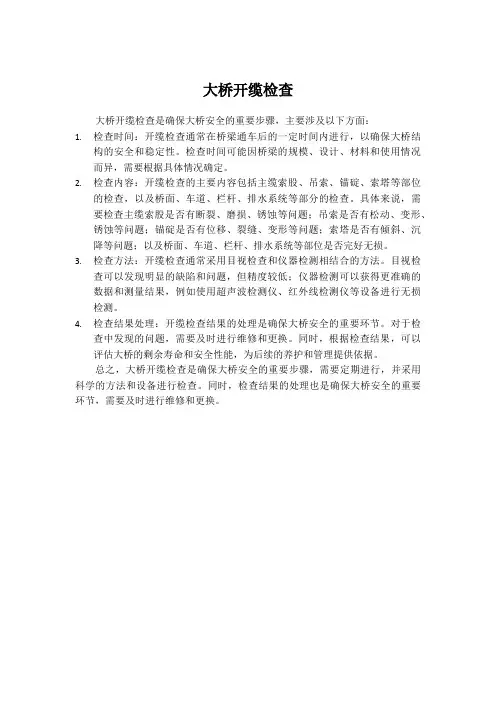

大桥开缆检查
大桥开缆检查是确保大桥安全的重要步骤，主要涉及以下方面：
1.检查时间：开缆检查通常在桥梁通车后的一定时间内进行，以确保大桥结
构的安全和稳定性。

检查时间可能因桥梁的规模、设计、材料和使用情况而异，需要根据具体情况确定。

2.检查内容：开缆检查的主要内容包括主缆索股、吊索、锚碇、索塔等部位
的检查，以及桥面、车道、栏杆、排水系统等部分的检查。

具体来说，需要检查主缆索股是否有断裂、磨损、锈蚀等问题；吊索是否有松动、变形、锈蚀等问题；锚碇是否有位移、裂缝、变形等问题；索塔是否有倾斜、沉降等问题；以及桥面、车道、栏杆、排水系统等部位是否完好无损。

3.检查方法：开缆检查通常采用目视检查和仪器检测相结合的方法。

目视检
查可以发现明显的缺陷和问题，但精度较低；仪器检测可以获得更准确的数据和测量结果，例如使用超声波检测仪、红外线检测仪等设备进行无损检测。

4.检查结果处理：开缆检查结果的处理是确保大桥安全的重要环节。

对于检
查中发现的问题，需要及时进行维修和更换。

同时，根据检查结果，可以评估大桥的剩余寿命和安全性能，为后续的养护和管理提供依据。

总之，大桥开缆检查是确保大桥安全的重要步骤，需要定期进行，并采用科学的方法和设备进行检查。

同时，检查结果的处理也是确保大桥安全的重要环节，需要及时进行维修和更换。

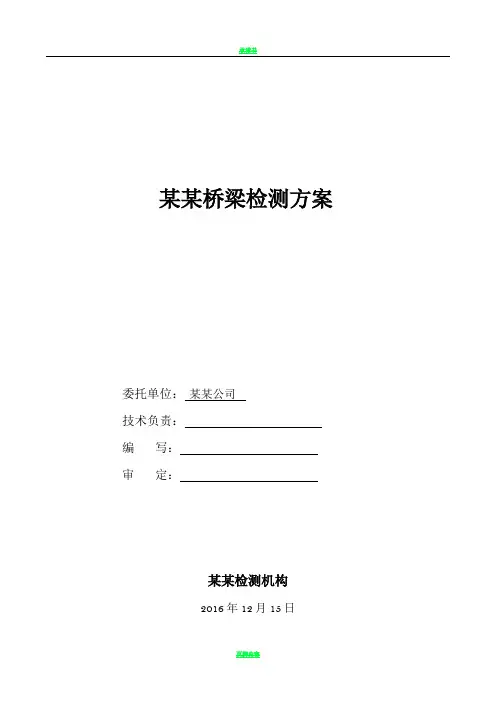

某某桥梁检测方案委托单位：某某公司技术负责：编写：审定：某某检测机构2016年12月15日目录第1章桥梁概况 (1)第2章试验目的和依据 (1)2.1试验目的 (1)2.2试验依据 (1)第3章试验项目和方法 (3)3.1桥梁结构外观检查 (3)3.2桥梁结构静力荷载试验 (3)3.2.1试验荷载 (4)3.2.2测试参数及方法 (4)3.2.3测点布置 (5)3.3桥梁结构模态试验 (5)3.3.1测试参数及方法 (5)3.3.2测点布置 (6)第4章试验准备及实施 (7)4.1荷载试验的预备工作 (7)4.2荷载试验实施 (8)第5章试验费用预算 (10)第6章试验成果报告 (12)第1章桥梁概况某某桥梁建于1998年，1999年正式投入运营，是游客进出的唯一人行通道。

该桥是一座跨径为74.9m的单跨地锚式人行悬索桥，主索矢跨比为1/10。

经过多年使用后，桥梁结构构件不同程度地出现老化和破损，亟待对该桥进行必要的检测，查明桥梁的性能状态，评定其使用功能，为桥梁管养、维修加固提供依据。

受某某公司的委托，我单位针对某某桥梁的实际情况，制定了本检测方案，待业主单位审核批准后，遵照实施。

第2章试验目的和依据2.1试验目的试验的目的主要包括三个方面：(1)通过对桥梁结构构件进行外观检查，全面了解爱伲寨吊桥个主要构件的技术状况，即使发现桥梁结构的异常状况，为评定该桥的使用功能、制定管养计划提供依据；(2)分析、测试桥跨结构在试验荷载作用下的应变和位移，检验桥梁的结构强度、刚度和稳定性是否达到设计和规范要求，评价其在设计荷载作用下的工作性能；(3)建立桥梁结构的技术档案，为今后的运营、管养、检测提供依据。

2.2试验依据《公路工程技术标准》（JTG B01-2014）；《公路桥涵设计通用规范》（JTG D60-2015）；《城市桥梁设计荷载标准》（CJJ 11-2011）；《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2012）；《公路桥涵地基与基础设计规范》（JTG D63-2007）；《公路工程质量检验评定标准》（JTG F801-2012）；《公路桥梁加固设计规范》（JTG-T 522-2008）；《公路桥梁抗震设计细则》（JTG-T B02-01-2008）；《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2011）；《公路桥涵钢结构及木结构设计规范》（JTJ 025-1986）。

索力检测方案1. 引言索力检测是指对索具或索系统进行力学性能评估的过程。

在各种工程和领域中，索力检测是至关重要的，以确保索具和索系统的可靠性和安全性。

本文将介绍一种索力检测方案，包括测量设备、测量方法和数据处理。

2. 测量设备在索力检测中，需要使用一些测量设备来获取索具或索系统的力学参数。

以下是常用的测量设备：2.1. 荷重传感器荷重传感器是一种用于测量力的设备，它可以将受力转换为电信号输出。

常见的荷重传感器包括压力传感器、拉力传感器和剪力传感器。

选择合适的荷重传感器取决于实际应用需求和测量范围。

2.2. 数据采集系统数据采集系统用于接收和记录荷重传感器输出的信号。

它可以将模拟信号转换为数字信号，并将数据存储在计算机或其他存储设备中。

数据采集系统的选择应考虑采样速率、精度和数据存储容量等因素。

2.3. 计算机软件计算机软件用于数据处理和分析。

对于索力检测，常用的软件包括MATLAB、Python和LabVIEW等。

这些软件提供了丰富的工具和函数，用于数据可视化、统计分析和模拟等。

3. 测量方法索力检测的测量方法取决于具体的应用场景和目标。

以下是几种常用的测量方法：3.1. 静态测力法静态测力法是最常用的一种测量方法，适用于稳定受力状态下的索力检测。

该方法通过在索具两端施加荷载，并测量荷重传感器输出的信号，来估计索力的大小。

3.2. 动态测力法动态测力法适用于动态或变化的受力状态下的索力检测。

该方法通过在索具或索系统上施加连续或周期性的冲击或振动，同时测量荷重传感器输出的信号，来分析索力的变化和响应。

3.3. 综合测力法综合测力法结合了静态测力法和动态测力法的优点，适用于复杂的受力状态下的索力检测。

该方法通过静态和动态的测力方法相结合，提供更全面和准确的索力信息。

4. 数据处理测量得到的数据需要进行处理和分析，以获取索力的相关信息。

以下是常用的数据处理方法：4.1. 数据校准数据校准是将原始数据进行调整和校准，以消除不确定性和误差。

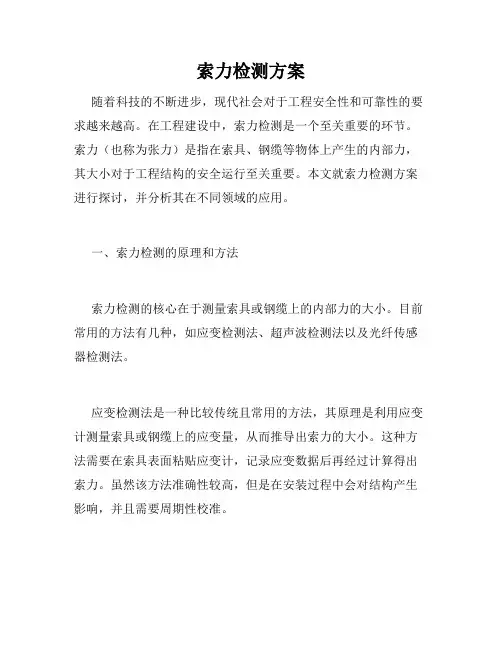

索力检测方案随着科技的不断进步，现代社会对于工程安全性和可靠性的要求越来越高。

在工程建设中，索力检测是一个至关重要的环节。

索力（也称为张力）是指在索具、钢缆等物体上产生的内部力，其大小对于工程结构的安全运行至关重要。

本文就索力检测方案进行探讨，并分析其在不同领域的应用。

一、索力检测的原理和方法索力检测的核心在于测量索具或钢缆上的内部力的大小。

目前常用的方法有几种，如应变检测法、超声波检测法以及光纤传感器检测法。

应变检测法是一种比较传统且常用的方法，其原理是利用应变计测量索具或钢缆上的应变量，从而推导出索力的大小。

这种方法需要在索具表面粘贴应变计，记录应变数据后再经过计算得出索力。

虽然该方法准确性较高，但是在安装过程中会对结构产生影响，并且需要周期性校准。

超声波检测法是利用超声波在索具内部传播的速度和受到的索力大小之间的关系，通过超声波传感器探测索具内部的状态并计算出索力。

这种方法不仅准确可靠，而且对结构影响较小，适用于长距离监测，但是对于复杂形状的索具有一定的局限性。

光纤传感器检测法是一种新型的检测方法，其原理是利用光纤中的光信号受到索力变化而引起的光纤长度和折射率的变化来测量索具上的索力。

这种方法具有高灵敏度和无电磁干扰的优势，并且适用于长距离监测以及复杂环境中的应用。

二、索力检测的应用领域1. 桥梁工程桥梁作为重要的交通基础设施，其结构的安全性直接关系到人们的出行安全。

索力检测在桥梁工程中的应用尤为重要。

通过对桥梁中各处索具的索力进行检测和监测，可以及时发现是否存在索力不均衡或过大的情况，从而提前采取相应的维修和加固措施，确保桥梁的安全可靠性。

2. 高楼建筑在高楼建筑中，索力检测有助于确保建筑物的结构稳定性。

通过对建筑物各处索具的张力进行检测和监测，可以根据数据分析建筑物的受力情况，避免出现结构承载力不足或过载的情况，以保证建筑物的安全运行。

3. 航空航天在航空航天领域，索力检测方案广泛应用于飞行器的连接件和控制系统。

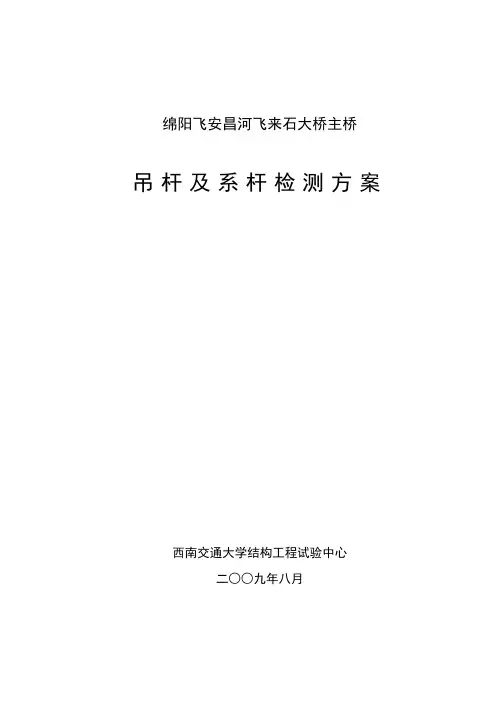

绵阳飞安昌河飞来石大桥主桥吊杆及系杆检测方案西南交通大学结构工程试验中心二○○九年八月绵阳市安昌河飞来石大桥主桥吊杆及系杆检测方案一、工程概况绵阳市安昌河飞来石大桥位于安昌河下游，左岸经引道与临园干道相接，右岸与绵阳中路相通，路网连接顺畅。

该桥主桥采用三跨钢筋混凝土下承式系杆拱，引桥采用钢筋混凝土变截面连续板。

主桥跨度为68.8m+80m+68.6m，拱肋尺寸分别为1.6×2.2m和1.6×2.4m箱形断面，横向设两片拱肋，矢跨比为1/5，肋间中距22m，拱圈线形为二次抛物线无铰拱。

横梁为预应力钢筋混凝土梁，桥面板为预制钢筋混凝土板，桥面铺装为8.0cm等厚度30号防水混凝土。

桥面宽为净－20+2×2.5m人行道，设计荷载等级为汽－20，挂－100，人群4.0kN/m2，设计行车速度为40km/h。

绵阳市安昌河飞来石大桥实景见图1.1。

为了解目前桥梁结构的吊杆和系杆实际工作状况，绵阳市城市建设管理处委托，西南交通大学结构工程中心对该桥的吊杆和系杆进行检测，为了更好地完成检测工作，特制定本方案。

图1.1 绵阳市安昌河飞来石大桥全景二、检测目的1、了解桥梁结构吊杆和系杆的现有状况；2、了解桥跨结构吊杆和系杆的实际工作状态；3、为桥梁结构吊杆和系杆维修、管理提供技术依据；4、为桥梁结构吊杆和系杆的病害处理及加固改造设计提供技术依据。

三、检测与试验依据1、《公路桥涵设计通用规范》(JTJ021-89)；2、《大跨径混凝土桥梁的试验方法》(YC4-4/1982)；3、《公路工程技术标准》(JTGB01-2003)；4、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTJ023-85)5、《公路旧桥承载能力鉴定方法》(试行1988)；6、《公路工程质量检验评定标准》(JTG F80/1-2004)7、《公路桥涵施工技术规范》(JTJ041-2000)；8、《超声回弹法检测混凝土强度技术规程》(CECS 02:2005)；9、《超声法检测混凝土缺陷技术规程》(CECS 21:2000)；10、《绵阳市安昌河飞来石大桥竣工图》；同时，参考其它同类桥梁的检测、试验方法。

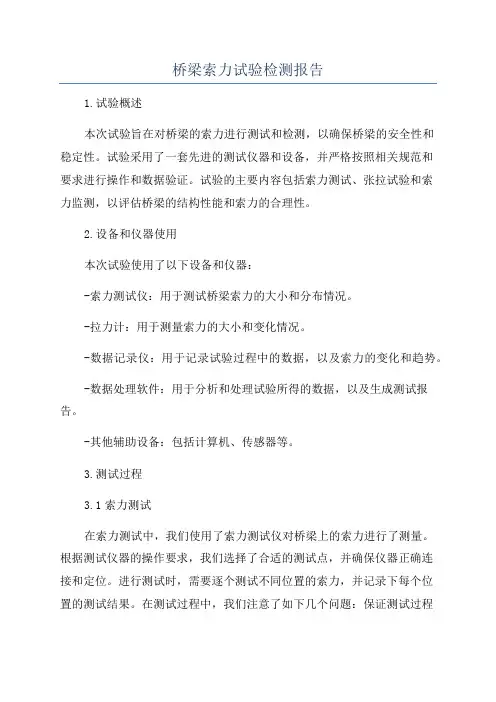

桥梁索力试验检测报告1.试验概述本次试验旨在对桥梁的索力进行测试和检测，以确保桥梁的安全性和稳定性。

试验采用了一套先进的测试仪器和设备，并严格按照相关规范和要求进行操作和数据验证。

试验的主要内容包括索力测试、张拉试验和索力监测，以评估桥梁的结构性能和索力的合理性。

2.设备和仪器使用本次试验使用了以下设备和仪器：-索力测试仪：用于测试桥梁索力的大小和分布情况。

-拉力计：用于测量索力的大小和变化情况。

-数据记录仪：用于记录试验过程中的数据，以及索力的变化和趋势。

-数据处理软件：用于分析和处理试验所得的数据，以及生成测试报告。

-其他辅助设备：包括计算机、传感器等。

3.测试过程3.1索力测试在索力测试中，我们使用了索力测试仪对桥梁上的索力进行了测量。

根据测试仪器的操作要求，我们选择了合适的测试点，并确保仪器正确连接和定位。

进行测试时，需要逐个测试不同位置的索力，并记录下每个位置的测试结果。

在测试过程中，我们注意了如下几个问题：保证测试过程中无外界干扰，确保仪器与被测部分的紧密接触，以及记录下每个测试点的索力数据和测试时间。

3.2张拉试验为了检测桥梁索力的耐久性和变化规律，我们进行了张拉试验。

根据桥梁的设计要求和试验规范，我们使用了专业的张拉设备对各个索杆进行了张拉，然后通过拉力计对张拉力进行了实时监测和记录。

试验过程中，我们确保了张拉力的均匀分布和稳定，同时遵循了桥梁设计规范和安全要求。

试验结束后，我们对张拉力进行了数据分析，以评估桥梁的索力变化规律。

3.3索力监测为了确保桥梁的可靠性和稳定性，我们对桥梁的索力进行了长期监测。

我们安装了一套完善的索力监测系统，包括传感器、数据记录仪和计算机等。

通过传感器获取到桥梁不同部位的索力，并实时记录和监测。

监测数据可以帮助我们判断桥梁运行状态及索力变化的趋势，以及及时采取措施进行修复和调整。

4.数据分析和结论通过对试验过程中所得的数据进行分析，我们得出了以下结论：-根据索力测试结果，可以确定桥梁各个部位索力的大小和分布趋势，为后续的维护和管理提供依据。

阐述桥梁索结构拉索索力测定方法1 概述随着桥梁技术的不断发展和人们对于桥梁审美要求的不断进步，促进了拉索结构桥梁的快速发展。

拉索作为高效地承受拉力的结构构件，被运用于各种桥梁工程中，如斜拉桥、悬索桥等。

这些桥梁结构具有整体刚度及抗风性能好、造型优美、建设相对容易等优点。

但在水汽、海水及盐雾等环境下，索体系桥梁中的索结构容易腐蚀生锈，从而导致事故的发生。

2001年宜宾南门大桥的承重钢缆生锈，导致吊杆突然断裂，桥面两端发生坍塌，造成了巨大损失和恶劣的影响。

事故调查发现大桥的钢缆吊杆中的4对出现断裂，而这4对均为短索（吊杆）。

可见监测拉索的状态，准确测定桥梁索结构拉索索力具有重要的实际意义。

索结构拉索索力的测定主要是指斜拉桥和悬索桥中斜拉索或吊索中索力大小的测定。

索力的大小将会影响到桥梁成桥状态后受力和变形的状态。

在施工阶段索力的控制也是此类桥梁施工控制中的一个重要问题。

索力常用的测量方法分为直接法（压力表测定法、电测定法等）和间接法（振动频率法等）两类。

2 压力表测定法为了使斜索拉紧，在施工中采用油压千斤顶来得到斜索的张拉力。

因此可以通过千斤顶中油缸油压和索拉力的关系，来求得索力。

使用之前要对千斤顶和配套的油压表进行准确的标定，建立较为准确的斜索索力与油压表读数间的相关曲线。

但实际工程中，由于油压表使用精度不高，千斤顶的内摩擦阻力不易精确计算，使得采用油压千斤顶法测得的索力与真实结果有出入。

另外压力表测定法只能在桥梁建设过程中运用，桥梁建成后，就无法使用了。

3 电测法电测法主要的测量原理就是采用电阻应变片，将粘有电阻应变片的张拉连杆或筒式压力传感器接在千斤顶上，把索力的变化转成电信号，由电阻应变仪显示出来。

电测法能够精确测得索力，却不适宜大量使用，因为它测量用的导线很长，同时压力传感器价格昂贵，大吨位造价更高。

同时随着应变片使用时间的增大，其对变形的反应会变得越来越迟钝，检测误差也随之不断增大。

4 振动频率法振动频率法是通过实测拉索桥的固有频率，利用索的张力和固有频率的关系计算索力。

索力检测方案一、引言在工程领域中，对于各种结构和设备的安全性能检测十分重要。

在许多情况下，需要对工程结构的索力进行检测和监测，以确保其稳定性和安全性。

本文旨在提出一种有效的索力检测方案，以满足工程建设中对索力检测的要求。

二、索力检测方案的重要性索力是指在各类索具和拉索设备中产生的力量。

它们常用于桥梁、电缆、绳索以及各种起重和牵引设备中。

索力的大小和方向直接关系到结构的安全性能和使用寿命。

因此，通过索力检测方案，及时发现和解决索力异常问题，对于确保工程的稳定运行至关重要。

三、常见的索力检测方法1. 应变测量法通过在索具上安装应变测量器，监测索具在受力时的应变情况，从而推算出索力。

这种方法适用于悬索桥、电缆等具有较大变形的结构，其优点在于简单方便，可以实现实时监测。

2. 钢索振动法通过振动传感器感知钢索的振动模态，从而推断出钢索的张力情况，进而得到索力。

该方法适用于较长的钢索或索链，如吊桥等结构，具有高精度和较大的测量范围。

3. 射频识别技术借助射频识别技术，将标签或芯片嵌入索具中，通过特定的设备读取标签的信息，从而获取索力的大小和变化情况。

该方法适用于需要无损检测的索具，如电缆等。

四、索力检测方案的实施步骤1. 方案制定根据实际工程需求，确定索力检测的具体方法和装置。

根据工程条件和索具特性选择合适的检测技术，并设置检测的频率和目标值。

2. 设备安装根据方案要求，将检测设备和传感器安装在需要监测的索具上。

确保设备和传感器的固定牢固可靠，能够准确感知索力的变化。

3. 数据采集根据设备提供的接口，将检测数据采集到计算机或者数据存储设备中。

对于大型工程，可以考虑采用云平台进行数据管理和远程监测。

4. 数据分析对采集到的数据进行处理和分析，通过算法和模型推算出索力的大小和方向。

并与设定的目标值进行对比，及时发现索力异常情况。

5. 报警与维护当索力超过设定的阈值或者出现异常情况时，系统应及时报警，以便工程技术人员进行相关的维护和处理。

大桥检测方案随着城市化进程的不断推进，大桥作为城市重要的交通枢纽，承载着大量的车辆和行人流量。

为了确保大桥的安全运行，必须对大桥进行定期的检测和维护。

本文将介绍一种有效的大桥检测方案，以确保大桥的安全性和可靠性。

一、背景介绍大桥是连接两个地理位置相对较远的地区的重要通道，其建设和维护需要巨大的投入和精细的规划。

大桥的损坏或失效可能会导致严重的事故和经济损失，因此对大桥的检测和维护至关重要。

二、大桥检测的重要性大桥检测是指对大桥的结构、材料、荷载以及环境等方面进行全面的评估和监测，旨在发现潜在的问题和隐患，及时采取措施进行修复和加固，确保大桥的安全可靠运行。

大桥检测的重要性体现在以下几个方面：1. 预防事故发生：通过定期检测，可以及时发现大桥结构的疲劳、腐蚀、裂缝等问题，进行修复和加固，从而避免事故的发生。

2. 延长使用寿命：及时的维护和修复可以延长大桥的使用寿命，降低维护成本，并减少对交通的影响。

3. 保障交通畅通：大桥是城市交通的重要组成部分，定期检测可以确保大桥在使用过程中不会出现故障，保障交通的畅通和通行安全。

三、大桥检测方案1. 结构检测：对大桥的主要结构部件进行检测，包括桥墩、桥梁、桥面等。

通过无损检测技术，如超声波检测、磁粉检测等，可以发现结构的细微裂缝、腐蚀等问题。

2. 荷载检测：通过传感器安装在大桥上，实时监测大桥承受的荷载情况。

可以根据实际荷载情况对大桥进行评估，及时采取措施进行加固。

3. 环境检测：对大桥所处的环境进行检测，包括气候、水质、土壤等。

环境因素对大桥的损害有很大影响，及时的环境监测可以发现潜在的问题。

4. 数据分析：将检测到的数据进行分析和处理，通过专业的软件进行模拟和计算，得出结论和建议。

数据分析是大桥检测方案中重要的环节，能够为大桥的维护和修复提供科学依据。

四、大桥检测的技术手段大桥检测的技术手段多种多样，其中包括但不限于以下几种：1. 无损检测技术：如超声波检测、磁粉检测、涡流检测等，可以对大桥的结构进行全面的检测，发现细微的裂缝和腐蚀。

xxx桥索力测试方案BCJ大桥吊杆索力测试方案GDXXX设计研究院 201X年X月X日XXX桥索力测试方案1前言NG市WX大道BCJ桥位于WX新区，跨越YY江支流BCJ，西接WX大道，东接YY宁PJ 路。

大桥由主桥和引桥组成，桥孔布置分别为：主桥为1－111.5m中承式钢管混凝土拱结构；西岸引桥为2×13m（钢筋混凝土连续板桥）＋3×20m（预应力混凝土先简支后连续空心板桥）；东岸引桥为6×20m（预应力混凝土先简支后连续空心板桥）＋2×13m（钢筋混凝土连续板桥）。

整座桥梁分为左右对称的两幅桥。

共有吊杆112根，受建设方拟委托我院对成桥的吊杆进行索力检测，特制订本方案。

吊杆是中承式钢管混凝土拱桥结构中重要的构件，它的作用是把主梁承受的恒载、活载转递到主拱圈上，再传递至基础；同时对于主梁在活载作用下起到一个弹性支撑的作用。

吊杆索力的对拱圈、主梁的受力和变形尤为重要。

因此无论在拱桥的施工过程还是在运营过程中，精确测量索力的大小以便准确预知桥梁结构的受力和状态，为决策者提供可靠的数据和判断的依据是十分重要的。

2索力测试方法本次索力的测试方法为频率法。

吊杆索力测试的基本原理是弦振动理论，对于每一根张紧的吊杆、斜拉索，通过建立其振动微分方程，可以导出其振动与索力之间的关系式，这是采用频率法测试吊杆、斜拉索索力的基本原理。

不计入吊杆、斜拉索抗弯刚度的影响，则索力计算公式为：T?4mL2(fn2) n式中 T：索的拉力（kN）m：索的单位质量（kg/m）2L：参振索长（m）fn：为第n阶拉索振动频率（Hz）若计入拉索的抗弯刚度的影响，则索力计算公式：fn2n2?2T?4mL()?2EInL2式中 EI：为拉索抗弯刚度。

现场测试主要利用环境随机振动方法对斜拉索的横向振动频率进行测定。

具体方法是：把加速度传感器捆绑于吊杆距桥面约2m左右的位置上，此时可采用人工激振或直接利用环境随机振动使吊杆产生微幅振动，并由加速度传感器拾振，并转化为电信号，由DH5290动态数据采集系统进行采集。

桥梁索结构拉索索力测定方法研究桥梁索结构是近年来建造的一种典型的现代桥梁形式。

它不仅具有美观的外观和高雅的线条，而且具有高度的承载能力和极好的抗震性能，因此在桥梁的设计和建设中具有广泛的应用。

然而，由于这种结构中包含了大量的拉索，因此如何准确地测定拉索的索力是一个尤为关键的问题。

本文将详细介绍桥梁索结构拉索索力测定方法的研究现状和发展趋势。

一、传统测定方法的不足传统的拉索索力测定方法主要包括两种，一种是采用弹性应变测定方法，另一种是采用磁粉探伤法。

然而，这两种方法都存在着一定的不足之处。

1.弹性应变测定方法。

这种方法是通过贴附在拉索表面的应变计测得拉索在受荷作用下的应变变化，进而计算出拉索的索力大小。

但是，由于这种方法对应变计的质量要求极高，而拉索表面受到的外界干扰信号也很容易影响到应变计的读数，因此其测量精度相对较低，容易出现误差。

2.磁粉探伤法。

这种方法是通过在拉索表面涂上磁粉，在拉索表面产生磁场的作用下，观察磁粉颜色的变化，以判断拉索是否存在裂纹或缺陷，进而对拉索的索力进行估算。

然而，由于这种方法无法测量出拉索的精确的索力数值，只能进行大概的估算，因此不利于对桥梁结构的健康状态进行全面的评估。

二、新型测定方法的研究现状为了提高桥梁索结构拉索索力的测量精度和稳定性，近年来学者们提出了许多新型的测量方法和技术。

这些方法和技术不仅能够准确地测定出拉索的索力大小，而且还能够全面评估桥梁结构的健康状况，确保桥梁的安全性和稳定性。

下面将介绍几种较为常见的新型测定方法。

1.光纤传感技术。

这种技术是通过将光纤穿过拉索内部，测量拉索在受荷作用下光纤的弯曲和振动，从而得出拉索的索力大小。

由于光纤传感器具有高灵敏度、高抗干扰性和高精度等特点，因此能够在大范围内实现拉索索力的实时测量。

2.微型应变片技术。

这种技术是将一小片微型应变片粘贴至拉索表面，测量其在受荷作用下的变形情况，进而计算出拉索的索力大小。

由于微型应变片具有小巧、轻便和高精度等优点，因此能够在实际工程中广泛应用。
