Matlab 的 Fuzzy 工具箱实现模糊控制

用 Matlab 的 Fuzzy 工具箱实现模糊控制Matlab, Fuzzy, 模糊控制, 工具箱用Matlab 中的Fuzzy 工具箱做一个简单的模糊控制，流程如下：1、创建一个FIS (Fuzzy Inference System ) 对象，a = newfis(fisName,fisType,andMethod,orMethod,impMethod, aggMethod,defuzzMethod)一般只用提供第一个参数即可，后面均用默认值。

2、增加模糊语言变量a = addvar(a,'varType','varName',varBounds)模糊变量有两类：input 和output。

在每增加模糊变量，都会按顺序分配一个index，后面要通过该index 来使用该变量。

3、增加模糊语言名称，即模糊集合。

a = addmf(a,'varType',varIndex,'mfName','mfType',mfParams)每个模糊语言名称从属于一个模糊语言。

Fuzzy 工具箱中没有找到离散模糊集合的隶属度表示方法，暂且用插值后的连续函数代替。

参数mfType 即隶属度函数(Membership Functions)，它可以是Gaussmf、trimf、trapmf等，也可以是自定义的函数。

每一个语言名称也会有一个index，按加入的先后顺序得到，从 1 开始。

4、增加控制规则，即模糊推理的规则。

a = addrule(a,ruleList)其中ruleList 是一个矩阵，每一行为一条规则，他们之间是ALSO 的关系。

假定该FIS 有N 个输入和M 个输出，则每行有N+M+2 个元素，前N 个数分别表示N 个输入变量的某一个语言名称的index，没有的话用0 表示，后面的M 个数也类似，最后两个分别表示该条规则的权重和个条件的关系，1 表示AND，2 表示OR。

利用Matlab进行模糊逻辑和模糊控制的基本原理Matlab是一种强大的数学计算软件，广泛应用于各个领域的工程和科学研究。

在现实生活中，我们经常会遇到一些模糊不清、不确定的情况，而模糊逻辑和模糊控制正是用来处理这些模糊问题的有效工具。

本文将介绍利用Matlab进行模糊逻辑和模糊控制的基本原理，并通过一些具体案例来说明其在实际应用中的价值。

首先，我们需要了解模糊逻辑和模糊控制的基本概念和原理。

模糊逻辑是Lotfi Zadeh教授于1965年提出的一种处理模糊信息的形式化逻辑系统。

与传统的布尔逻辑只有两个取值（真和假）不同，模糊逻辑引入了模糊概念，可以处理多个取值范围内的逻辑判断。

其基本原理是将模糊的语言描述转化为数学上的模糊集合，然后通过模糊运算进行推理和决策。

在Matlab中，可以使用Fuzzy Logic Toolbox工具箱来进行模糊逻辑的建模和模拟。

该工具箱提供了一系列的函数和工具，可以帮助我们创建模糊逻辑系统、定义模糊集合和模糊规则，并进行输入输出的模糊化和去模糊化运算。

一个典型的模糊逻辑系统包括三个主要组成部分：模糊集合、模糊规则和模糊推理。

模糊集合用于描述模糊化的输入和输出变量，可以是三角形、梯形、高斯等形状。

模糊规则定义了模糊逻辑系统的推理过程，通常由一系列的if-then规则组成，如“如果温度较低，则输出加热”，其中“温度较低”和“加热”为模糊集合的标签。

模糊推理根据输入变量的模糊值和模糊规则，计算出输出变量的模糊值。

为了更好地理解模糊逻辑的原理和应用，我们以一个简单的案例来说明。

假设我们需要设计一个自动化灯光控制系统，使得灯光的亮度能够根据环境光线的强弱自动调节。

首先，我们需要收集一些实际的数据来建立模糊逻辑系统。

通过传感器测量到的环境光强度作为输入变量，设定的亮度值作为输出变量。

在Matlab中，可以使用Fuzzy Logic Designer来创建一个模糊逻辑系统。

首先，我们需要定义输入和输出变量，以及它们的模糊集合。

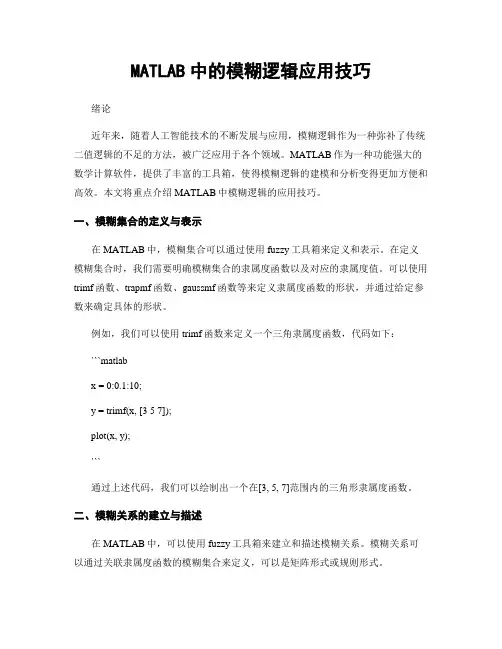

MATLAB中的模糊逻辑应用技巧绪论近年来，随着人工智能技术的不断发展与应用，模糊逻辑作为一种弥补了传统二值逻辑的不足的方法，被广泛应用于各个领域。

MATLAB作为一种功能强大的数学计算软件，提供了丰富的工具箱，使得模糊逻辑的建模和分析变得更加方便和高效。

本文将重点介绍MATLAB中模糊逻辑的应用技巧。

一、模糊集合的定义与表示在MATLAB中，模糊集合可以通过使用fuzzy工具箱来定义和表示。

在定义模糊集合时，我们需要明确模糊集合的隶属度函数以及对应的隶属度值。

可以使用trimf函数、trapmf函数、gaussmf函数等来定义隶属度函数的形状，并通过给定参数来确定具体的形状。

例如，我们可以使用trimf函数来定义一个三角隶属度函数，代码如下：```matlabx = 0:0.1:10;y = trimf(x, [3 5 7]);plot(x, y);```通过上述代码，我们可以绘制出一个在[3, 5, 7]范围内的三角形隶属度函数。

二、模糊关系的建立与描述在MATLAB中，可以使用fuzzy工具箱来建立和描述模糊关系。

模糊关系可以通过关联隶属度函数的模糊集合来定义，可以是矩阵形式或规则形式。

矩阵形式的模糊关系可以通过编写代码实现。

例如，我们可以建立一个三维矩阵表示的模糊关系，代码如下：```matlabx1 = 0:0.1:10;x2 = 0:0.1:10;x3 = 0:0.1:10;R = zeros(length(x1), length(x2), length(x3));for i = 1:length(x1)for j = 1:length(x2)for k = 1:length(x3)R(i, j, k) = min(trimf(x1(i), [2 3 4]), trimf(x2(j), [5 6 7]), trimf(x3(k), [8 9 10]));endendend```通过上述代码，我们可以建立一个三维矩阵表示的模糊关系，其中每个元素表示了一个具体的隶属度值。

基于MATLAB的洗衣机模糊控制设计MATLAB是一种功能强大的数学软件，可以用于模糊控制设计。

在本文中，我们将介绍如何使用MATLAB来设计一个基于模糊控制的洗衣机控制系统。

首先，我们需要定义洗衣机模糊控制系统的输入和输出变量。

在一个简单的洗衣机系统中，输入变量可以是衣物的脏度和水位，而输出变量可以是洗衣机的清洗时间和水温。

接下来，我们需要建立一个模糊控制器模型。

模糊控制器是一个基于模糊逻辑的控制器，能够处理模糊输入和输出变量。

在MATLAB中，我们可以使用Fuzzy Logic Toolbox来建立一个模糊控制器模型。

我们首先需要定义模糊输入变量的隶属函数。

在这个例子中，我们可以定义脏度变量的隶属函数为"低"，"中"和"高"，水位变量的隶属函数为"低"，"中"和"高"。

然后，我们需要定义模糊输出变量的隶属函数。

在这个例子中，我们可以定义清洗时间变量的隶属函数为"短"，"适中"和"长"，水温变量的隶属函数为"低"，"中"和"高"。

接下来，我们需要定义输入和输出变量之间的模糊规则。

在这个例子中，我们可以定义以下规则：规则1：如果脏度是低和水位是低，那么清洗时间是短和水温是低。

规则2：如果脏度是低和水位是中，那么清洗时间是适中和水温是中。

规则3：如果脏度是低和水位是高，那么清洗时间是长和水温是中。

规则4：如果脏度是中和水位是低，那么清洗时间是适中和水温是中。

规则5：如果脏度是中和水位是中，那么清洗时间是适中和水温是中。

规则6：如果脏度是中和水位是高，那么清洗时间是长和水温是高。

规则7：如果脏度是高和水位是低，那么清洗时间是长和水温是中。

规则8：如果脏度是高和水位是中，那么清洗时间是长和水温是高。

基于MATLAB的模糊PID控制器的设计模糊PID控制器是一种常用的控制算法，可以解决传统PID控制器在非线性系统中效果不佳的问题。

在MATLAB中，可以使用fuzzylogic工具箱来设计模糊PID控制器。

模糊PID控制器的设计过程分为三个步骤：建立模糊系统、设计控制器和性能评估。

接下来，设计模糊PID控制器。

在MATLAB中，可以使用fuzzy工具箱提供的mamdani和sugeno两种模糊控制器类型。

其中，mamdani模糊控制器基于模糊规则的if-then逻辑，而sugeno模糊控制器使用模糊规则来计算模糊输出。

根据系统的具体需求，可以选择合适的模糊控制器类型，并设置相应的参数。

同时，可以使用模糊控制器设计工具来对模糊控制器进行优化和调整。

最后，对设计的模糊PID控制器进行性能评估。

在MATLAB中，可以使用模拟仿真工具对模糊PID控制器进行测试和评估。

具体方法是将模糊PID控制器与待控制的系统进行耦合，观察系统的响应和控制效果，并评估其性能和稳定性。

可以通过调整模糊PID控制器的参数和模糊规则来改善控制效果。

总之，基于MATLAB的模糊PID控制器设计包括建立模糊系统、设计控制器和性能评估三个步骤。

通过合理设置模糊输入、模糊输出和模糊规则，可以有效地解决非线性系统的控制问题。

同时，利用MATLAB提供的模糊控制器设计工具和性能评估工具，可以对模糊PID控制器进行优化和改进，以达到更好的控制效果和稳定性。

智能控制及MATLAB实现—水箱液位模糊控制仿真设计智能控制是一种利用先进的智能技术和算法来实现自动控制的方法。

在智能控制中，模糊控制是一种常见且有效的方法之一、模糊控制通过将模糊逻辑应用于控制系统中的输入和输出，根据模糊规则来进行决策和控制。

水箱液位控制是一个典型的控制问题，常常用于工业和民用领域中的自动化系统。

在许多控制应用中，水箱液位的控制是一个关键的问题，因为它需要根据系统的液位情况来实现稳定的控制。

在模糊控制中，首先需要建立一套模糊规则系统，该系统包括模糊化、模糊推理和解模糊化这三个步骤。

模糊化是将实际输入转换为模糊集合的过程。

在水箱液位控制中，可以将液位分为低、中和高三个模糊集合。

通过将实际液位值映射到这些模糊集合中的一个，来表示液位状态。

模糊推理是根据一组模糊规则，将模糊输入转换为模糊输出的过程。

通过将输入和规则进行匹配，确定输出的模糊集合。

在水箱液位控制中，可以使用如下规则：如果液位低且液位变化小，则控制信号为增大水流量；如果液位高且液位变化大，则控制信号为减小水流量；如果液位中等且液位变化适中，则控制信号为不变。

解模糊化是将模糊输出转换为实际的控制信号的过程。

在水箱液位控制中，可以使用模糊加权平均值的方法来进行解模糊化。

通过将模糊集合和其对应的权重进行加权平均计算，得到最终的控制信号。

在MATLAB中，可以使用Fuzzy Logic Toolbox来实现水箱液位模糊控制仿真设计。

首先需要建立输入和输出的模糊化和解模糊化函数，然后根据实际的模糊规则，构建模糊系统。

最后通过设定输入的模糊值，使用模糊系统进行推理和解模糊，得到最终的控制信号。

总结起来，智能控制及MATLAB实现水箱液位模糊控制仿真设计包括建立模糊规则系统，进行模糊化、模糊推理和解模糊化三个步骤，通过Fuzzy Logic Toolbox来实现模糊控制系统的构建和仿真。

通过利用模糊控制的方法，可以实现水箱液位的自动稳定控制，并提高了控制系统的鲁棒性和适应性。

方法二：用MATLAB的模糊逻辑工具箱(Fuzzy toolbox)实现（陈老师整理）一、模糊逻辑推理系统的总体特征模糊控制由于不依赖对象的数学模型而受到广泛的重视，计算机仿真是研究模糊控制系统的重要手段之一。

由Math Works公司推出的Matlab软件，为控制系统的计算机仿真提供了强有力的工具，特别是在Matlab4.2以后的版本中推出的模糊工具箱(Fuzzy Toolbox)，为仿真模糊控制系统提供了很大的方便。

由于这样的模块都是由相关领域的著名学者开发的，所以其可信度都是很高的，仿真结果是可靠的。

在Simulink环境下对PID控制系统进行建模是非常方便的，而模糊控制系统与PID控制系统的结构基本相同，仅仅是控制器不同。

所以，对模糊控制系统的建模关键是对模糊控制器的建模。

Matlab软件提供了一个模糊推理系统（FIS）编辑器，只要在Matlab命令窗口键入Fuzzy就可进入模糊控制器编辑环境。

二、Matlab模糊逻辑工具箱仿真1.模糊推理系统编辑器（Fuzzy）模糊推理系统编辑器用于设计和显示模糊推理系统的一些基本信息，如推理系统的名称，输入、输出变量的个数与名称，模糊推理系统的类型、解模糊方法等。

其中模糊推理系统可以采用Mandani或Sugeuo两种类型，解模糊方法有最大隶属度法、重心法、加权平均等。

打开模糊推理系统编辑器，在MATLAB的命令窗（command window）内键入：fuzzy 命令，弹出模糊推理系统编辑器界面，如下图所示。

因为我们用的是两个输入，所以在Edit菜单中，选Add variable… ->input,加入新的输入input,如下图所示。

选择input(选中为红框),在界面右边文字输入处键入相应的输入名称，例如,温度输入用tmp-input, 磁能输入用 mag-input，等。

2.隶属度函数编辑器(Mfedit)该编辑器提供一个友好的人机图形交互环境，用来设计和修改模糊推理系中各语言变量对应的隶属度函数的相关参数，如隶属度函数的形状、范围、论域大小等，系统提供的隶属度函数有三角、梯形、高斯形、钟形等，也可用户自行定义。

引用如何在MATLAB下把模糊推理系统转化为查询表(原创)Matlab 2009-12-26 22:05:01 阅读161 评论0 字号：大中小订阅引用foundy的如何在MATLAB下把模糊推理系统转化为查询表(原创)李会先摘要：该文论述了将MATLAB下调试成功的模糊逻辑转换为查询表的一种技巧，这种技巧不直接使用MATLAB的矩阵计算方法，操作者多数情况下只需点击鼠标就可完成任务，效率比较高，该方法使用MATLAB下的系统测试工具，收集构造查询表所需的数据资料，文中以MATLAB中的水位模糊控制演示模型为例，把该系统的模糊控制推理模块用在其基础上生成的查询表代替后再进行水位控制仿真，控制效果与模糊推理模块在线推理控制是一致的。

关键词：模糊控制;查询表;MATLAB;Simulink; 系统测试Abstract：This article discuss a skill that make a translation from fuzzy logic system to Lookup Table in Matlab,It doesn't use matrix computing, user need only to drag and draw the mouse completing this task,It's a efficiency method which to collect data for Lookup Table construction from a fuzzy controller by SystemTest Toolbox in Matlab,in the article,I will discuss the skill by a demo which is the Water Level Control in Tank in the Fuzzy logic Toolbox,at last,I simulate the Water Control in Tank instead of the Fuzzy Controller with the Lookup Table which I have constructed,the test results is verywell.Keywords: Fuzzy Logic, Matlab,Simulink,Lookup Table,SystemTest1. 引言在MATLAB/Simulink下，构建模糊逻辑系统模型和调试其推理规则都是很方便的[3][4]，我们当然不希望在MATLAB下的仿真工作仅仅用于仿真目的，如果实际产品设计能继承仿真的工作成果，将事半功倍。

引用如何在MATLAB下把模糊推理系统转化为查询表(原创) Matlab 2009-12-26 22:05:01 阅读161 评论0 字号：大中小订阅引用foundy的如何在MATLAB下把模糊推理系统转化为查询表(原创)李会先摘要：该文论述了将MATLAB下调试成功的模糊逻辑转换为查询表的一种技巧，这种技巧不直接使用MATLAB的矩阵计算方法，操作者多数情况下只需点击鼠标就可完成任务，效率比较高，该方法使用MATLAB下的系统测试工具，收集构造查询表所需的数据资料，文中以MATLAB中的水位模糊控制演示模型为例，把该系统的模糊控制推理模块用在其基础上生成的查询表代替后再进行水位控制仿真，控制效果与模糊推理模块在线推理控制是一致的。

关键词：模糊控制;查询表;MATLAB;Simulink; 系统测试Abstract：This article discuss a skill that make a translation from fuzzy logic system to Lookup Table in Matlab,It doesn't use matrix computing, user need only to drag and draw the mouse completing this task,It's a efficiency method which to collect data for Lookup Table construction from a fu zzy controller by SystemTest Toolbox in Matlab,in the article,I will discuss the skill by a demo which is the Water Level Control in Tank in the Fuzzy logic Toolbox,at last,I simulate the Water Control in Tank instead of the Fuzzy Controller with the Lookup Table which I have constructed,the test results is verywell.Keywords: Fuzzy Logic, Matlab,Simulink,Lookup Table,SystemTest1. 引言在MATLAB/Simulink下，构建模糊逻辑系统模型和调试其推理规则都是很方便的[3][4]，我们当然不希望在MATLAB下的仿真工作仅仅用于仿真目的，如果实际产品设计能继承仿真的工作成果，将事半功倍。

模糊控制matlab模糊控制是一种基于模糊数学理论的控制方法，它可以有效地处理非线性系统和模糊系统的控制问题。

在模糊控制中，通过将输入、输出和中间变量用模糊集合表示，设计模糊逻辑规则以实现控制目标。

本文将介绍如何用Matlab实现模糊控制，并通过实例讲解其应用和效果。

1. 模糊集合的表示在Matlab中，我们可以使用fuzzy工具箱来构建和操纵模糊系统。

首先，我们需要定义输入和输出的模糊集合。

例如，如果我们要控制一个直线行驶的自动驾驶汽车，可以定义速度和方向作为输入，定义方向盘角度作为输出。

我们可以将速度和方向分别划分为缓慢、中等、快速三个模糊集合，将方向盘角度划分为左转、直行、右转三个模糊集合。

可以使用Matlab的fuzzy工具箱中的fuzzy集合函数实现：slow = fuzzy(fis,'input',[-10 -10 0 20]);gap = fuzzy(fis,'input',[0 20 60 80 100]);fast = fuzzy(fis,'input',[60 80 110 110]);其中，fis为模糊系统对象，输入和输出的模糊集合分别用fuzzy函数定义，分别用输入或输出、模糊集合变量名、模糊集合界限参数表示，如fuzzy(fis,'input',[-10 -10 0 20])表示定义一个输入模糊集合，变量名为slow，其界限参数为[-10 -10 0 20]，即表示此模糊集合上下界是[-10,-10]和[0,20]。

2. 设计模糊控制规则在Matlab中，可以使用fuzzy工具箱的ruleviewer函数来设计模糊控制的规则库。

规则库由模糊条件和模糊结论构成，用if-then形式表示。

例如，定义类别均为slow和keep的输入，输出为类别均为left的控制操作的规则如下：rule1 = "if (slow is slow) and (keep is keep) then (left is left);";其中，slow和keep为输入的模糊变量名，left为输出的模糊变量名。

模糊控制由于不依赖对象的数学模型而受到广泛的重视，计算机仿真是研究模糊控制系统的重要手段之一。

由Math Works公司推出的Matlab软件，为控制系统的计算机仿真提供了强有力的工具，特别是在Matlab4.2以后的版本中推出的模糊工具箱(Fuzzy Toolbox)，为仿真模糊控制系统提供了很大的方便。

由于这样的模块都是由相关领域的著名学者开发的，所以其可信度都是很高的，仿真结果是可靠的。

在Simulink环境下对控制系统进行建模是非常方便的，而模糊控制系统与常见控制系统的结构基本相同，仅仅是控制器不同。

所以，对模糊控制系统的建模关键是对模糊控制器的建模。

Matlab软件提供了一个模糊推理系统（FIS）编辑器，只要在Matlab命令窗口键入fuzzy命令就可进入模糊控制器编辑环境。

一、模糊推理系统编辑器（Fuzzy）模糊推理系统编辑器用于设计和显示模糊推理系统的一些基本信息，如推理系统的名称，输入、输出变量的个数与名称，模糊推理系统的类型、解模糊方法等。

其中模糊推理系统可以采用Mandani或Sugeuo两种类型，解模糊方法有最大隶属度法、重心法、加权平均等。

打开模糊推理系统编辑器，在MATLAB的命令窗（command window）内键入：“fuzzy”命令，弹出模糊推理系统编辑器界面，如下图所示。

首先确定输入、输出变量的个数，在Edit菜单中，选Add variableÆinput，加入新的输入input；选Add variableÆoutput,加入新的输出output。

修改名称二、隶属度函数编辑器(Mfedit)该编辑器提供一个友好的人机图形交互环境，用来设计和修改模糊推理系中各语言变量对应的隶属度函数的相关参数，如隶属度函数的形状、范围、论域大小等，系统提供的隶属度函数有三角、梯形、高斯形、钟形等，也可用户自行定义。

双击任一个输入或输出模块，进入成员函数编辑界面。

使用Matlab进行模糊逻辑分析的技巧引言：在现代科学中，逻辑分析在决策、控制系统和模糊推理等领域发挥着重要的作用。

模糊逻辑是一种能够处理复杂和不确定的问题的有效工具。

而Matlab作为一种功能强大的数学软件，也提供了丰富的工具和函数来支持模糊逻辑的建模和分析。

本文将介绍使用Matlab进行模糊逻辑分析的一些技巧和实例。

一、安装模糊逻辑工具箱Matlab提供了自带的模糊逻辑工具箱，可以通过Matlab的插件管理器进行安装。

打开Matlab后，在工具栏中选择"Add-Ons"，然后在搜索框中输入"模糊逻辑工具箱"，点击搜索按钮，选择合适的版本进行安装。

安装完成后，即可在工具箱中找到并使用模糊逻辑相关的函数和工具。

二、建立模糊逻辑系统使用Matlab进行模糊逻辑分析的第一步是建立一个模糊逻辑系统。

可以使用命令"fuzzy"创建一个模糊逻辑系统对象，然后使用该对象进行后续的分析。

例如，创建一个简单的三角形隶属函数的模糊逻辑系统对象：```matlabfis = fuzzyfis = addInput(fis,[0 10],'Name','input1')fis = addOutput(fis,[0 20],'Name','output1')fis = addMF(fis,'input1','trimf',[2 5 7])fis = addMF(fis,'output1','trimf',[4 10 16])```上述代码创建了一个输入变量input1和一个输出变量output1，并添加了三角形隶属函数。

通过这种方式，可以根据实际问题的需求建立模糊逻辑系统。

三、设置模糊规则在模糊逻辑系统中，模糊规则是描述输入和输出之间关系的关键。

模糊控制在matlab中的实例模糊控制是一种应用广泛的控制方法，它可以处理那些难以精确建立数学模型的系统。

在Matlab中，使用Fuzzy Logic Toolbox工具箱可以方便地实现模糊控制系统。

以下是一个简单的模糊控制器示例，控制一个小车的速度和方向，使得其能够沿着预设的轨迹行驶。

1. 首先，定义输入和输出变量。

这里我们需要控制小车的速度和转向角度。

代码如下：```speed = newfis("speed");speed = addvar(speed,"input","distance",[0 10]);speed = addmf(speed,"input",1,"slow","trimf",[0 0 5]);speed = addmf(speed,"input",1,"fast","trimf",[5 10 10]); speed = addvar(speed,"output","velocity",[-10 10]);speed = addmf(speed,"output",1,"reverse","trimf",[-10-10 -2]);speed = addmf(speed,"output",1,"stop","trimf",[-3 0 3]); speed = addmf(speed,"output",1,"forward","trimf",[2 10 10]);angle = newfis("angle");angle = addvar(angle,"input","position",[-1 1]);angle = addmf(angle,"input",1,"left","trimf",[-1 -1 0]);angle = addmf(angle,"input",1,"right","trimf",[0 1 1]); angle = addvar(angle,"output","steering",[-1 1]);angle = addmf(angle,"output",1,"hard_left","trimf",[-1 -1 -0.5]);angle = addmf(angle,"output",1,"soft_left","trimf",[-1 -0.5 0]);angle = addmf(angle,"output",1,"straight","trimf",[-0.5 0.5 0.5]);angle = addmf(angle,"output",1,"soft_right","trimf",[0 0.5 1]);angle = addmf(angle,"output",1,"hard_right","trimf",[0.5 1 1]);```2. 然后，定义模糊规则。

模糊控制在MATLAB中的实现模糊控制是一种基于模糊逻辑的控制方法，可以处理输入模糊或模糊输出的问题。

在MATLAB中，模糊控制可以通过Fuzzy Logic Toolbox实现。

Fuzzy Logic Toolbox提供了一套用于设计、模拟和分析模糊逻辑系统的工具。

它允许用户定义模糊集、模糊规则和模糊推理过程，从而实现模糊控制。

在实现模糊控制之前，首先需要确定输入和输出的模糊集以及它们之间的关系。

可以通过定义模糊集合的成员函数来描述输入和输出的模糊集。

常见的成员函数有三角形、梯形、高斯等。

例如，对于一个温度控制系统，可以定义三个模糊集:"冷"，"舒适"和"热"用于描述温度的状态。

每个模糊集可以具有不同的成员函数。

接下来，需要定义模糊规则，规则用于描述输入和输出之间的关系。

例如，当温度"冷"时，可以设定输出为"加热"，当温度"舒适"时，输出为"保持"，当温度"热"时，输出为"冷却"。

在MATLAB中，可以使用Fuzzy Logic Toolbox的命令createFIS来创建一个模糊逻辑系统(FIS)，并使用addInput和addOutput命令来定义输入和输出的模糊集。

例如，以下代码片段演示了如何创建一个简单的模糊逻辑系统：```MATLABfis = createFIS('fuzzy_system');fis = addInput(fis, [0 100], 'Temperature');fis = addOutput(fis, [0 10], 'Control');fis = addMF(fis, 'input', 1, 'cold', 'trimf', [-10 0 10]);fis = addMF(fis, 'input', 1, 'hot', 'trimf', [40 100 160]);fis = addMF(fis, 'output', 1, 'cool', 'trimf', [-5 0 5]);fis = addMF(fis, 'output', 1, 'maintain', 'trimf', [0 5 10]);fis = addMF(fis, 'output', 1, 'heat', 'trimf', [5 10 15]);ruleList = [1 1 2 3 1;22221;33211];fis = addRule(fis, ruleList);```在定义模糊逻辑系统之后，可以使用evalfis命令对系统进行模糊推理和模糊控制。

Matlab模糊控制工具箱为模糊控制器的设计提供了一种非常便捷的途径，通过它我们不需要进行复杂的模糊化、模糊推理及反模糊化运算，只需要设定相应参数，就可以很快得到我们所需要的控制器，而且修改也非常方便。

下面将根据模糊控制器设计步骤，一步步利用Matlab工具箱设计模糊控制器。

首先我们在Matlab的命令窗口（command window）中输入fuzzy，回车就会出来这样一个窗口。

下面我们都是在这样一个窗口中进行模糊控制器的设计。

1．确定模糊控制器结构：即根据具体的系统确定输入、输出量。

这里我们可以选取标准的二维控制结构，即输入为误差e和误差变化ec，输出为控制量u。

注意这里的变量还都是精确量。

相应的模糊量为E，EC和U，我们可以选择增加输入(Add Variable)来实现双入单出控制结构。

2．输入输出变量的模糊化：即把输入输出的精确量转化为对应语言变量的模糊集合。

首先我们要确定描述输入输出变量语言值的模糊子集，如{NB，NM，NS，ZO，PS，PM，PB}，并设置输入输出变量的论域，例如我们可以设置误差E（此时为模糊量）、误差变化EC、控制量U的论域均为{-3，-2，-1，0，1，2，3}；然后我们为模糊语言变量选取相应的隶属度函数。

在模糊控制工具箱中，我们在Member Function Edit中即可完成这些步骤。

首先我们打开Member Function Edit窗口.然后分别对输入输出变量定义论域范围，添加隶属函数，以E为例，设置论域范围为[-3 3]，添加隶属函数的个数为7.然后根据设计要求分别对这些隶属函数进行修改，包括对应的语言变量，隶属函数类型。

3．模糊推理决策算法设计：即根据模糊控制规则进行模糊推理，并决策出模糊输出量。

首先要确定模糊规则，即专家经验。

对于我们这个二维控制结构以及相应的输入模糊集，我们可以制定49条模糊控制规则（一般来说，这些规则都是现成的，很多教科书上都有），如图。

模糊控制在matlab中的实例模糊控制是一种基于经验知识的控制方法，与传统的精确控制方法不同，它允许对系统的行为进行模糊描述，并通过一套模糊规则来对系统进行控制。

在实际应用中，模糊控制常常用于处理非线性、复杂和不确定的系统，例如温度控制、汽车制动系统等。

在MATLAB中，可以通过使用Fuzzy Logic Toolbox工具箱来实现模糊控制。

下面以一个简单的温度控制系统为例，来介绍如何在MATLAB中进行模糊控制的实现。

首先，需要定义模糊控制器的输入和输出变量，以及它们的模糊集合。

在温度控制系统中，可以定义温度作为输入变量，定义加热功率作为输出变量。

可以将温度的模糊集合划分为"冷"、"适中"和"热"三个模糊集合，将加热功率的模糊集合划分为"低"、"中"和"高"三个模糊集合。

```temperature = readfis('temperature.fis');temp_input = [-10, 40];temp_output = [0, 100];temperature_inputs = ["冷", "适中", "热"];temperature_outputs = ["低", "中", "高"];```然后，需要定义模糊规则。

模糊规则用于根据输入变量的模糊集合和输出变量的模糊集合之间的关系来确定控制规则。

例如，当温度为"冷"时，加热功率应该为"高"。

可以根据经验知识定义一系列模糊规则。

```rules = ["冷", "高";"适中", "中";"热", "低";];```接下来，需要定义模糊控制器的输入和输出变量值。

模糊pid控制matlab程序
模糊PID控制是一种结合模糊控制和PID控制的方法，它可以
在控制系统中应对非线性和不确定性。

在MATLAB中，实现模糊PID
控制可以分为以下几个步骤：
1. 定义模糊系统，首先，需要使用MATLAB中的Fuzzy Logic Toolbox来定义模糊系统。

可以使用fuzzy函数来创建一个模糊系
统对象，并定义输入、输出和隶属函数等参数。

2. 设计模糊控制器，接下来，需要设计模糊控制器。

可以使用fisedit函数来打开模糊逻辑编辑器，通过编辑器来定义模糊控制
器的输入、输出和规则等。

3. 整合PID控制器，在MATLAB中，可以使用pid函数来创建
一个PID控制器对象。

然后，将模糊控制器和PID控制器整合在一起，可以通过串联、并联或级联的方式来实现模糊PID控制。

4. 闭环控制，最后，将设计好的模糊PID控制器应用于闭环控
制系统中。

可以使用sim函数来进行仿真，观察系统的响应和性能。

需要注意的是，模糊PID控制的设计涉及到模糊集合的定义、隶属函数的选择、规则的设置等，需要根据具体的控制对象和要求来进行调整和优化。

同时，对于PID控制器的参数调节也需要谨慎处理，可以使用MATLAB中的工具箱来进行参数整定和性能分析。

总的来说，实现模糊PID控制的MATLAB程序需要综合运用模糊逻辑工具箱和控制系统工具箱，通过适当的建模和调节来实现模糊PID控制器的设计和应用。

Matlab中的模糊逻辑控制技巧一、引言模糊逻辑控制是一种基于模糊集合理论的控制方法，它能够处理不确定性和模糊性的问题，在诸多领域得到了广泛的应用。

而Matlab作为一种功能强大的数值计算软件，提供了丰富的工具和函数，可以方便地进行模糊逻辑控制设计与仿真。

本文将介绍在Matlab环境下，如何运用模糊逻辑控制技巧进行系统建模、规则设计、模糊推理和模糊控制等方面的实践经验。

二、模糊逻辑控制系统建模在Matlab中，可以使用fuzzy工具箱来构建模糊逻辑控制系统。

首先，需要进行建模，即确定输入、输出和模糊集合的范围。

可以通过设定输入、输出的模糊隶属函数和模糊集合之间的关系来描述系统。

例如，在一个简单的温度控制系统中，可以设置温度作为输入，风扇转速作为输出，然后定义几个模糊集合，如"cold"、"warm"和"hot"，并指定它们之间的隶属函数，比如使用高斯函数。

三、模糊逻辑规则设计在模糊逻辑控制系统中，需要设计一系列的模糊规则来实现输入与输出之间的映射关系。

在Matlab中，可以使用fuzzy工具箱的ruleeditor函数来进行规则的编辑和设计。

在打开规则编辑器后，可以通过添加规则和设定规则的前提和结论来完成规则的设计。

规则的前提是输入变量的值，可以采用模糊集合的形式进行表示；规则的结论是输出变量的值，也是通过模糊集合来表示。

四、模糊推理模糊推理是模糊逻辑控制系统的核心部分，它通过模糊规则的匹配和融合，来确定输出的模糊集合。

在Matlab中，可以使用fuzzy工具箱中的evalfis函数来进行模糊推理。

evalfis函数需要传入输入变量的值和设计好的模糊推理系统，然后返回输出变量的模糊集合。

基于模糊推理的结果，可以使用defuzz函数来进行模糊输出的解模糊处理，得到具体的输出值。

五、模糊控制系统仿真在模糊逻辑控制系统建模、规则设计和模糊推理之后，可以通过仿真来验证系统的性能和效果。
