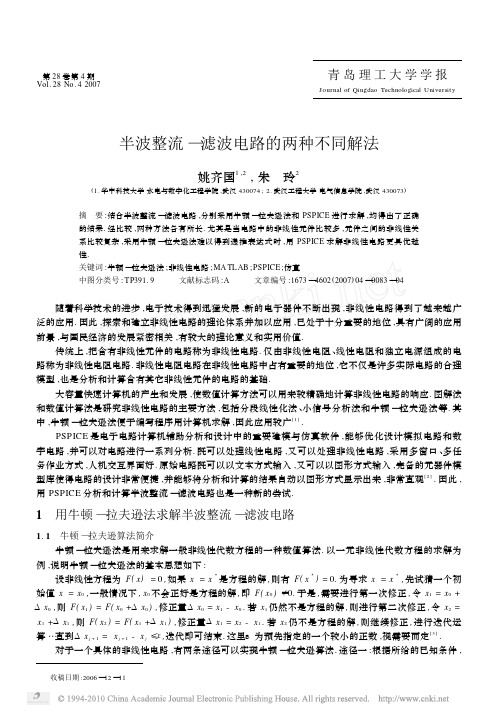

第28卷第4期Vol.28No.42007青岛理工大学学报Journal of Qingdao Technological University半波整流—滤波电路的两种不同解法姚齐国1,2,朱　玲2(1.华中科技大学水电与数字化工程学院,武汉430074;2.武汉工程大学电气信息学院,武汉430073)摘　要:结合半波整流—滤波电路,分别采用牛顿—拉夫逊法和PSPICE进行求解,均得出了正确的结果.经比较,两种方法各有所长.尤其是当电路中的非线性元件比较多,元件之间的非线性关系比较复杂,采用牛顿—拉夫逊法难以得到递推表达式时,用PSPICE求解非线性电路更具优越性.关键词:牛顿—拉夫逊法;非线性电路;MA TL AB;PSPICE;仿真中图分类号:TP391.9 文献标志码:A 文章编号:1673—4602(2007)04—0083—04 随着科学技术的进步,电子技术得到迅猛发展,新的电子器件不断出现,非线性电路得到了越来越广泛的应用.因此,探索和建立非线性电路的理论体系并加以应用,已处于十分重要的地位,具有广阔的应用前景,与国民经济的发展紧密相关,有较大的理论意义和实用价值.传统上,把含有非线性元件的电路称为非线性电路.仅由非线性电阻、线性电阻和独立电源组成的电路称为非线性电阻电路.非线性电阻电路在非线性电路中占有重要的地位,它不仅是许多实际电路的合理模型,也是分析和计算含有其它非线性元件的电路的基础.大容量快速计算机的产生和发展,使数值计算方法可以用来较精确地计算非线性电路的响应.图解法和数值计算法是研究非线性电路的主要方法,包括分段线性化法、小信号分析法和牛顿—拉夫逊法等.其中,牛顿—拉夫逊法便于编写程序用计算机求解,因此应用较广[1].PSPICE是电子电路计算机辅助分析和设计中的重要建模与仿真软件,能够优化设计模拟电路和数字电路,并可以对电路进行一系列分析.既可以处理线性电路,又可以处理非线性电路,采用多窗口、多任务作业方式,人机交互界面好.原始电路既可以以文本方式输入,又可以以图形方式输入,完备的元器件模型库使得电路的设计非常便捷,并能够将分析和计算的结果自动以图形方式显示出来,非常直观[2].因此,用PSPICE分析和计算半波整流—滤波电路也是一种新的尝试.1　用牛顿—拉夫逊法求解半波整流—滤波电路1.1　牛顿—拉夫逊算法简介牛顿—拉夫逊法是用来求解一般非线性代数方程的一种数值算法.以一元非线性代数方程的求解为例,说明牛顿—拉夫逊法的基本思想如下:设非线性方程为F(x)=0,如果x=x3是方程的解,则有F(x3)=0.为寻求x=x3,先试猜一个初始值x=x0,一般情况下,x0不会正好是方程的解,即F(x0)≠0.于是,需要进行第一次修正,令x1=x0+Δx0,则F(x1)=F(x0+Δx0),修正量Δx0=x1-x0.若x1仍然不是方程的解,则进行第二次修正,令x2= x1+Δx1,则F(x2)=F(x1+Δx1),修正量Δx1=x2-x1.若x2仍不是方程的解,则继续修正,进行迭代运算…直到Δx j+1=x j+1-x j≤ε,迭代即可结束.这里ε为预先指定的一个较小的正数,视需要而定[3].对于一个具体的非线性电路,有两条途径可以实现牛顿—拉夫逊算法.途径一:根据所给的已知条件,收稿日期:2006—12—11青岛理工大学学报第28卷直接用解析方法演算出所求量的递推公式(简称为解析算法),然后迭代计算;途径二:首先作原电路的等值电路模型,在等值电路中采用常规的电路求解方法(如节点电压法、网孔电流法等),求得所求量的递推公式(简称为等值电路法),然后迭代计算.无论采用哪条途径,都需要借助于计算机,编程计算.而且当电路的非线性关系比较复杂时,用解析算法难以得到电路的递推公式,等值电路法将更显其优越性.1.2　用等值电路法求解半波整流—滤波电路为简化起见,设所研究的非线性电路所含的非线性元件只有非线性电阻.考虑图1所示的半波整流—滤波电路,设e (t )=10sin (314t )V ,R 1=10Ω,R 2=10k Ω,C =1μF ,U C (0)=0,非线性电阻(即图1中二极管)的特性为i =10-5×(e 40×Ud -1),用牛顿—拉夫逊法计算输出电压U 2(t )[4].图1　半波整流-滤波电路图2　图1所示电路的等值电路电路是由一个个元件组成的,要作等值电路,首先要明确元件的等值模型.独立电源和线性电阻的等值模型保持原样,压控电阻和线性电容等值为电流源和电导的并联组合,流控电阻和线性电感等值为电压源和电阻的串联组合[4].根据这一原则,图1所示电路的等值电路如图2所示.在图2中,由节点电压法可得电路的节点电压方程为:1/R 1+G dn +1k-G dn +1k -G dn +1kG dn +1k +1/R 2+C/h U 1n +1k +1U 2n +1k +1=e n +1/R1-I dn +1k CU 2n /h +I dn +1k (1)图3　MA TL AB 中的输入与输出的电压波形式中　G dn +1k =0.0004×exp (40×U dn +1k );I dn +1k =i dn +1k -G dn +1k U dn +1k ;i dn +1k =0.00001×(exp (40×U dn +1k )-1);U dn +1k =U 1n +1k -U 2n +1k;n 指离散时间的点数;k 指在某一个时间点的迭代计算次数对上述递推方程式(1),采用MA TL AB 语言编程,计算结束后U 2(t )的波形如图3所示.在图3中,e (t )指电压源的电压,U 2(t )指整流后的输出电压,计算步长h =0100005,误差范围设定为ε=01001.计算的流程图如图4所示.2　用PSPICE 求解半波整流—滤波电路 进入PSPICE 子程序Schematics ,创立一个新的文件,保存为banbo .sch 文件,从Draw /Get New Part 中依次在analog.slb 元件库里取出电阻和电容元件,从source.slb 中取出电源元件,从eval.slb 中取出二极管D1N4002,从port.slb 中取出地节点,并完成各元件的属性设置,其中交流电压源的最大值48第4期 姚齐国,等:半波整流—滤波电路的两种不同解法VAM PL =10V ,FREQ =50Hz ,P HASE =0,VO FF =0,DF =0,TD =0,然后在Markers/mark voltage/level 中取出电压探针放在欲测电压的位置上,连线,组成图5所示的半波整流—滤波电路.在Analysis/set up 下,点中t ransient ,对Transient Analysis (瞬态分析)设置开始时间为0100005s ,结束时间为0106s ,然后点击Analysis/simulate ,程序立即开始运行,并自动打开Probe 窗口,输出U 2(t )的波形如图6所示.为便于观察整流和滤波的效果,在图6中同时显示输入电压e (t )的波形.仿真结束后,系统自动生成6个相关文件.从outp ut 文件中可以得知计算用时仅为0136s ,同时可以得到二极管的模型参数、电路结构的描述、电路各节点的电压等相关信息.比较图6和图3中的U 2(t ),其波形几乎完全一样,说明两种算法得出的结果基本上是相同的.从图6可以清楚地观察到整流和滤波后的效果是比较好的.图4　等值电路法求解的流程图图5　PSPICE 中的半波整流—滤波电路图6　PSPICE 中的输入与输出的电压波形3　结束语图解法和数值计算法是研究非线性电路的主要方法,包括分段线性化法、小信号分析法和牛顿—拉夫逊法.其中,牛顿—拉夫逊法应用较广.需要指出的是,用牛顿—拉夫逊法求解非线性代数方程时,电路中非线性电阻的元件方程必须是已知的连续可微函数,并且初始值不能离真值太远,算法需要收敛,才能得58青岛理工大学学报第28卷68到预期的结果.因此,巧妙地设定一个合适的初始值是十分重要的,若初始值设定的合适,不但可以保证迭代收敛,而且可使迭代次数减少[5].用MA TL AB来实现牛顿—拉夫逊算法,其优势是可以很方便地处理矩阵,计算思路明确,在得到具体的解析值的同时,可以以图形方式显示计算结果.PSPICE实质上是一个面向对象的编程软件,用PSPICE来仿真计算,同样能满足精度要求,而且用时更少,尤其是在非线性元件比较多的情况下,元件之间的非线性关系比较复杂,用牛顿—拉夫逊法难以得出递推公式时,用PSPICE来分析计算非线性电路会更直观更便捷一些,其优越性更显突出.参考文献:[1]　夏承铨.非线性电路[M].北京:人民邮电出版社,1986.[2]　李永平,董欣.PSPICE电路优化程序设计[M].北京:国防工业出版社,2004.[3]　林成森.数值分析[M].北京:科学出版社,2006.[4]　蔡宣三.动态电路分析[M].北京:清华大学出版社,1985.[5]　付振宪,邓正隆.一类非线性系统仿真模型的建立及线性化[J].系统仿真学报,2000,12(2):1652167.[6]　范秋华,赵艳秋.基于V HDL的扫描显示电路[J].青岛建筑工程学院学报,2005,26(1):66269.[7]　代月明,李云芳,王素珍.Haar函数归一化及在数字化电路设计中的应用[J].青岛建筑工程学院学报,2005,26(4):71274.Tw o resolution methods of half2w ave rectifying f iltering circuitYAO Qi2guo1,2,ZHU Ling2(1.Institute of Hydroelectric and Digital Engineering,Huazhong Universityof Science and Technology,Wuhan430074,China;2.Department of Electrical and Communication,Wuhan Institute of Technology,Wuhan430073,China) Abstract:Connecting a half2wave rectifying filtering circuit,t his article obtains correct result s by apply2 ing bot h t he Newton2Rap hson met hod and PSPICE.By comparison between t he two met hods,each has it s own st rong point s.Especially when t he circuit has many nonlinear component s,as well as t he rela2 tionship among t hese component s is much more complicated,t he recursive formula is difficult to get. The way to resolve nonlinear circuit s by using PSPICE has much advantage.K ey w ords:Newton2Rap hson met hod;nonlinear circuit;MA TL AB;PSPICE;simulation作者简介:姚齐国(19662　),男,湖北公安县人.副教授,硕士,主要研究方向:系统建模与仿真,优化运算与运行,电路理论分析与应用,微机控制技术.。

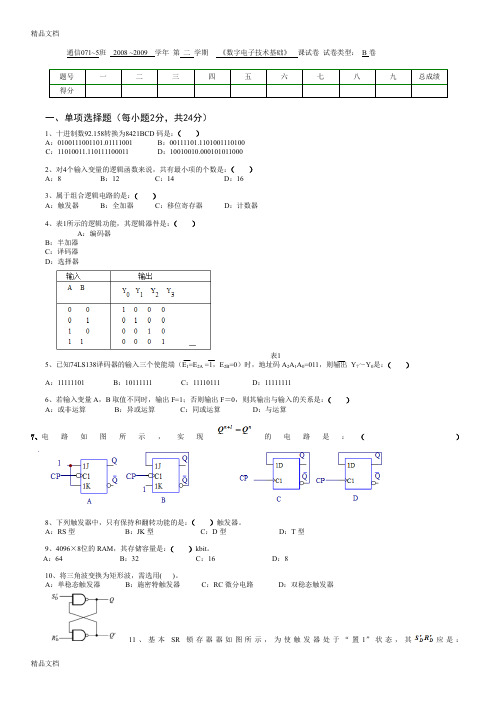

通信071~5班2008 ~2009 学年第二学期《数字电子技术基础》课试卷试卷类型：B卷题号一二三四五六七八九总成绩得分一、单项选择题（每小题2分，共24分）1、十进制数92.158转换为8421BCD码是：（）A：0100111001101.01111001 B：00111101.1101001110100C：11010011.110111100011 D：10010010.0001010110002、对4个输入变量的逻辑函数来说，共有最小项的个数是：（）A：8 B：12 C：14 D：163、属于组合逻辑电路的是：（）A：触发器B：全加器C：移位寄存器D：计数器4、表1所示的逻辑功能，其逻辑器件是：（）A：编码器B：半加器C：译码器D：选择器表15、已知74LS138译码器的输入三个使能端（E1=E2A =1，E2B=0）时，地址码A2A1A0=011，则输出Y7～Y0是：（）A：11111101 B：10111111 C：11110111 D：111111116、若输入变量A，B取值不同时，输出F=1；否则输出F＝0，则其输出与输入的关系是：（）A：或非运算B：异或运算C：同或运算D：与运算7、电路如图所示，实现的电路是：（）8、下列触发器中，只有保持和翻转功能的是：（）触发器。

A：RS型B：JK型C：D型D：T型9、4096×8位的RAM，其存储容量是：（）kbit。

A：64 B：32 C：16 D：810、将三角波变换为矩形波，需选用( )。

A：单稳态触发器B：施密特触发器C：RC微分电路D：双稳态触发器11、基本SR锁存器器如图所示，为使触发器处于“置1”状态，其应是：( )12、四个触发器组成的环行计数器最多有（）个有效状态。

A：4 B：6 C：8 D：16二、判断题（每题1分，共6分）1、当选用共阴极LED数码管时，应配置输出低电平有效的七段显示译码器。

（）2、若两逻辑式相等，则它们对应的对偶式也相等。

电子技术复习题2及其答案一、选择题：在下列各题中，将唯一正确的答案代码填入括号。

（本大题共15个小题，每小题2分，共30分）。

1.在常温下，硅二极管导通后，在较大的电流下，正向压降约为（）左右。

A. 0.3 B. 0.7 C. 1.0 D.1.32.在常温下，锗二极管导通后，在较大的电流下，正向压降约为（）左右。

A. 0.3B. 0.7C. 1.0D.1.33.在单相桥式整流电流中，若有一只二极管接反，则（）。

U B.变为半波整流 C.二极管烧坏 D. 输出电压不变A.输出电压约为2D4.当晶体管工作在放大区时，发射结电压和集电结电压应为（）。

A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏D. 前者反偏、后者正偏5.直接耦合放大电路存在零点漂移的原因是（）。

A.电阻阻值有误差B.晶体管参数的分散性C.晶体管参数受温度影响D. 电容有误差6.差分放大电路的差模信号是两个输入端信号的（），共模信号是两个输入端信号的（）。

A.差B.和C.平均值D. 滤波7. 工作在放大区的某三极管，如果当I B从20μA增大到30μA时，I C从1mA变为1.8mA，那么它的β约为（）。

A. 80B. 100C. 90D.1208. 当温度升高时，二极管的反向饱和电流将（）。

A. 不变 B. 增大 C. 减小 D. 不确定9.对于放大电路，所谓闭环是指（）。

A．考虑信号源内阻B．存在反馈通路C．接入电源D．接入负载10. 直流负反馈是指（）。

A．直接耦合放大电路中所引入的负反馈B．只有放大直流信号时才有的负反馈C．在交流通路中的负反馈D．在直流通路中的负反馈11. 直接耦合放大器存在的两个突出问题是各级静态工作点配置问题和（）问题。

A. 输出电阻大B. 输入电阻大C. 放大倍数不稳定D. 零点漂移12. 理想运算放大器的两个重要特性是（）。

A. 线性，非线性B. 输入短路，输出断路C. 虚断，虚短D. 算术运算，逻辑运算13. 三极管的工作状态可以分为（）区域。
