谐振电路的品质因数Q值在LCR电路中

谐振电路的品质因素与计算公式谐振电路在电子技术中有着广泛的应用.谐振电路的特性与该谐振电路的品质因数(即Q值)密切相关.求1个电路的Q值应从其定义出发,才能对Q值的意义有更深刻的理解对谐振电路的特性有更全面的认识。

在研究各种谐振电路时，常常涉及到电路的品质因素Q值的问题，那么什么是Q值呢？下面我们作详细的论述。

品质因数的原始定义是由能量来定义的，表示了电路中能量之间的转换的关系，即电路的储能效率。

从能量定义品质因数可以清楚地表达品质因数的物理意义,对于各种电路具有普遍意义。

对于简单的RLC串联、并联电路品质因数的计算我们可以直接套用品质因数在RLC串联、并联电路中的定义式进行计算，但是对于稍复杂的RLC谐振电路这些公式就不再适用。

通过品质因数最原始的定义即能量定义一定是可以计算的任意谐振电路的品质因数，但是却会较为繁琐。

图1是一串联谐振电路，它由电容C、电感L和由电容的漏电阻与电感的线电阻R所组成。

此电路的复数阻抗Z为三个元件的复数阻抗之和。

Z=R+jωL+(-j/ωC)=R+j(ωL-1/ωC) ⑴上式电阻R是复数的实部，感抗与容抗之差是复数的虚部，虚部我们称之为电抗用X表示, ω是外加信号的角频率。

当X=0时，电路处于谐振状态,此时感抗和容抗相互抵消了，即式⑴中的虚部为零，于是电路中的阻抗最小。

因此电流最大，电路此时是一个纯电阻性负载电路，电路中的电压与电流同相。

电路在谐振时容抗等于感抗，所以电容和电感上两端的电压有效值必然相等，电容上的电压有效值UC=I*1/ωC=U/ωCR=QU品质因素Q=1/ωCR，这里I 是电路的总电流。

电感上的电压有效值UL=ωLI=ωL*U/R=QU品质因素Q=ωL/R因为：UC=UL 所以Q=1/ωCR=ωL/R电容上的电压与外加信号电压U之比UC/U= （I*1/ωC）/RI=1/ωCR=Q 电感上的电压与外加信号电压U之比UL/U= ωLI/RI=ωL/R=Q从上面分析可见，电路的品质因素越高，电感或电容上的电压比外加电压越高。

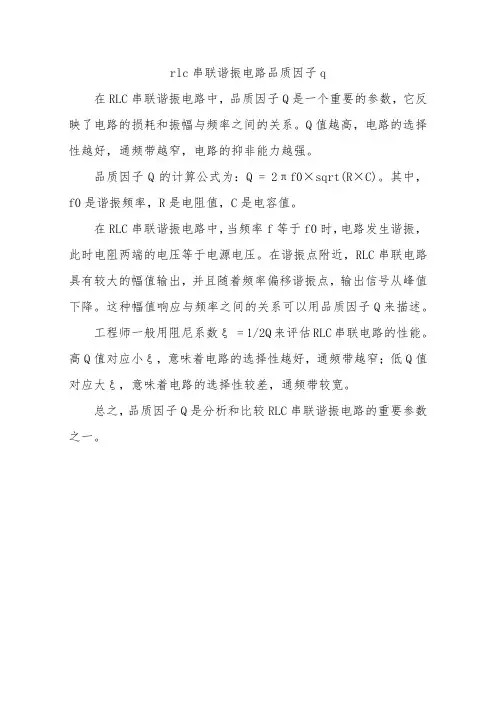

rlc串联谐振电路品质因子q
在RLC串联谐振电路中，品质因子Q是一个重要的参数，它反映了电路的损耗和振幅与频率之间的关系。

Q值越高，电路的选择性越好，通频带越窄，电路的抑非能力越强。

品质因子Q的计算公式为：Q = 2πf0×sqrt(R×C)。

其中，f0是谐振频率，R是电阻值，C是电容值。

在RLC串联谐振电路中，当频率f等于f0时，电路发生谐振，此时电阻两端的电压等于电源电压。

在谐振点附近，RLC串联电路具有较大的幅值输出，并且随着频率偏移谐振点，输出信号从峰值下降。

这种幅值响应与频率之间的关系可以用品质因子Q来描述。

工程师一般用阻尼系数ξ = 1/2Q来评估RLC串联电路的性能。

高Q值对应小ξ，意味着电路的选择性越好，通频带越窄；低Q值对应大ξ，意味着电路的选择性较差，通频带较宽。

总之，品质因子Q是分析和比较RLC串联谐振电路的重要参数之一。

在RLC串联谐振电路中，电阻R的作用非常重要：
1. 能量损耗：
电阻R代表了电路中的阻性成分，当电流通过时会产生热量，即造成能量损耗。

即使在谐振状态下，由于理想元件不存在，实际电路中的电阻也会导致部分电能转化为热能而损失掉。

2. 影响品质因数Q：
串联谐振电路的品质因数（Quality Factor, Q）是衡量系统对谐振频率响应选择性的参数。

其中，电阻的存在会降低Q值，意味着谐振电路的选择性变差，峰值电压降低，谐振曲线变得更宽。

3. 决定带宽：
在通信和信号处理领域，电阻与电感L和电容C 一起决定了电路的带宽。

在谐振条件下，带宽定义为谐振频率f0处增益下降到峰值增益的1/√2时的频率范围，电阻越大，带宽越宽。

4. 影响谐振峰值：
在谐振点，由于电阻的存在，会导致谐振时电路中
的电流不达到无限大，而是有一个最大值，这个最大电流受到电阻的影响。

5. 稳定性增强：
虽然电阻降低了效率和增大了带宽，但它也增加了电路的稳定性。

没有电阻的理想RLC谐振电路在发生谐振时可能出现非常大的电流或电压，这在某些情况下可能是危险的。

电阻的存在可以限制这些极端值。

总之，在RLC串联谐振电路中，电阻R虽然从效率角度看是一种不利因素，但它是电路设计中不可或缺的一部分，对于电路的工作特性、稳定性以及能源的有效利用等方面起着关键作用。

rlc串联谐振电路品质因子q【实用版】目录1.RLC 串联谐振电路的构成2.谐振频率的物理意义3.品质因数 q 的定义及物理意义4.q 的取值范围及其对电路性能的影响5.实际应用中的 q 值选择正文一、RLC 串联谐振电路的构成RLC 串联谐振电路是由电阻 R、电感 L 和电容 C 三个元件串联组成的电路。

这种电路在一定的频率下，电路中的电流与电压会呈现同相位，这个特殊的频率被称为谐振频率。

在电路中，电感 L 和电容 C 上的电压与电流之间存在一定的相位差，这个相位差随着频率的变化而变化。

二、谐振频率的物理意义在 RLC 串联谐振电路中，当外加电压的频率等于谐振频率时，电路中的电流与电压呈现同相位。

此时，电路中的电感和电容元件分别储存和释放能量，能量在电感和电容之间来回转移。

谐振频率是电路中能量交换最为剧烈的频率，也是电路性能最为显著的频率。

三、品质因数 q 的定义及物理意义品质因数 q 是描述 RLC 串联谐振电路性能的一个重要参数，它表示电感或电容上的电压与外加电压之比。

在串联谐振出现时，容抗（或感抗）与电阻相等，此时 q 的值等于 1。

当 q 的值大于 1 时，表示电感或电容上的电压高于外加电压，电路呈电感性；当 q 的值小于 1 时，表示电感或电容上的电压低于外加电压，电路呈电容性。

四、q 的取值范围及其对电路性能的影响品质因数 q 的取值范围为 0 到 1，它对 RLC 串联谐振电路的性能有重要影响。

当 q 值增大时，电路的谐振频率会变低，同时电路的性能也会变得更好；当 q 值减小时，电路的谐振频率会变高，但电路的性能会相应降低。

因此，在实际应用中，需要根据具体需求选择合适的 q 值。

五、实际应用中的 q 值选择在实际应用中，RLC 串联谐振电路广泛应用于通信、广播和音响等领域。

在这些领域中，通常需要根据系统的性能要求来选择合适的 q 值。

例如，在通信系统中，为了实现高效的信号传输，通常需要选择较低的谐振频率，因此需要选择较大的 q 值；在音响系统中，为了实现良好的音质，通常需要选择较高的谐振频率，因此需要选择较小的 q 值。

lc谐振电路的q值（实用版）目录1.LC 谐振电路的概述2.LC 谐振电路的 q 值的定义3.LC 谐振电路的 q 值的计算4.LC 谐振电路的 q 值与电路性能的关系5.提高 LC 谐振电路的 q 值的方法正文一、LC 谐振电路的概述LC 谐振电路是一种常见的谐振电路，由一个电感器（L）和一个电容器（C）组成，它们之间通过一个交流电源相连。

当电感器和电容器的共振频率相等时，电路中会产生谐振现象。

在 LC 谐振电路中，q 值是一个重要的参数，它描述了电路的品质因子，即电路的损耗与储存能量之间的比值。

二、LC 谐振电路的 q 值的定义LC 谐振电路的 q 值定义为电路中储存能量与损耗能量之比。

具体来说，q 值等于电路中电容器和电感器的储存能量与电阻损耗能量之比。

数学表达式为：q = √(1/(R·ωL))，其中 R 为电路中的电阻，ωL 为电感器的感抗，ω为电路的角频率。

三、LC 谐振电路的 q 值的计算LC 谐振电路的 q 值可以通过计算电路中的有功功率和无功功率之比来得到。

有功功率是由电阻损耗产生的，无功功率则由电容器和电感器储存和交换能量产生。

当电路达到共振状态时，无功功率最大，q 值也达到最大。

四、LC 谐振电路的 q 值与电路性能的关系LC 谐振电路的 q 值影响着电路的性能。

q 值越大，表示电路的损耗越小，电路的品质因子越高，性能越好。

相反，q 值越小，电路的损耗越大，性能越差。

因此，在设计 LC 谐振电路时，应尽量提高 q 值，以提高电路的性能。

五、提高 LC 谐振电路的 q 值的方法提高 LC 谐振电路的 q 值，可以从以下几个方面入手：1.减小电路中的电阻损耗。

选择合适的电阻值，以降低电阻损耗。

2.提高电容器和电感器的品质。

选择损耗小的电容器和电感器，以降低电路中的无功功率损耗。

3.优化电路结构。

通过调整电容器和电感器的参数，使电路的工作频率接近共振频率，从而提高 q 值。

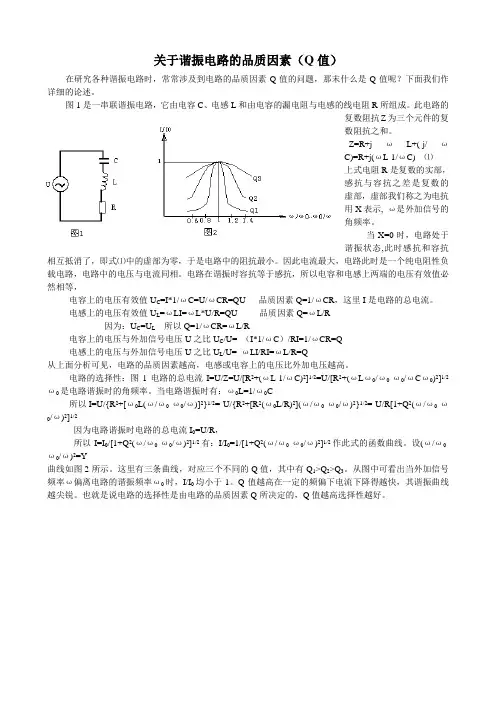

关于谐振电路的品质因素（Q值）关于谐振电路的品质因素（Q值）在研究各种谐振电路时，常常涉及到电路的品质因素Q值的问题，那末什幺是Q值呢？下面我们作详细的论述。

图1是一串联谐振电路，它由电容C、电感L和由电容的漏电阻与电感的线电阻R所组成。

此电路的复数阻抗Z为三个元件的复数阻抗之和。

Z=R+jωL+(-j/ωC)=R+j(ωL-1/ωC)⑴上式电阻R是复数的实部，感抗与容抗之差是复数的虚部，虚部我们称之为电抗用X表示, ω是外加信号的角频率。

当X=0时，电路处于谐振状态,此时感抗和容抗相互抵消了，即式⑴中的虚部为零，于是电路中的阻抗最小。

因此电流最大，电路此时是一个纯电阻性负载电路，电路中的电压与电流同相。

电路在谐振时容抗等于感抗，所以电容和电感上两端的电压有效值必然相等，电容上的电压有效值UC=I*1/ωC=U/ωCR=QU品质因素Q=1/ωCR，这里I是电路的总电流。

电感上的电压有效值UL=ωLI=ωL*U/R=QU品质因素Q=ωL/R因为：UC=UL 所以Q=1/ωCR=ωL/R电容上的电压与外加信号电压U之比UC/U= （I*1/ωC）/RI=1/ωCR=Q电感上的电压与外加信号电压U之比UL/U= ωLI/RI=ωL/R=Q 从上面分析可见，电路的品质因素越高，电感或电容上的电压比外加电压越高。

电路的选择性：图1电路的总电流I=U/Z=U/[R2+(ωL-1/ωC)2]1/2=U/[R2+(ωLω0/ω0-ω0/ωCω0)2]1/2ω0是电路谐振时的角频率。

当电路谐振时有：ω0L=1/ω0C所以I=U/{R2+[ω0L(ω/ω0-ω0/ω)]2}1/2=U/{R2+[R2(ω0L/R)2](ω/ω0-ω0/ω)2}1/2=U/R[1+Q2(ω/ω0-ω0/ω)2]1/2因为电路谐振时电路的总电流I0=U/R，所以I=I0/[1+Q2(ω/ω0-ω0/ω)2]1/2有：I/I0=1/[1+Q2(ω/ω0-ω0/ω)2]1/2作此式的函数曲线。

rlc串联谐振电路品质因子qRLC 串联谐振电路品质因子qRLC 串联谐振电路是由电阻R、电感L、电容C 三个元件串联而成的电路。

这种电路在谐振状态下，电感L、电容C 上的电压与电流相位相同，电路呈现出纯阻性，电流达到最大值。

RLC 串联谐振电路广泛应用于无线电、通信、测量和控制等领域。

品质因子q 是描述RLC 串联谐振电路特性的一个重要参数。

品质因子q 定义为电路中的电感L、电容C 在谐振状态下与电阻R 的比值，即q=L/R。

它反映了电路在谐振时的能量损耗大小，品质因子q 越大，电路的能量损耗越小，电路的性能越优越。

品质因子q 的物理意义是，在电路谐振时，电感L 或电容C 上的电压与电流的相位差。

当品质因子q 越大时，电感L 或电容C 上的电压与电流的相位差越小，电路的阻抗越接近纯阻性，电流的幅值越大，电路的性能越好。

品质因子q 与电路参数的关系密切，电感L、电容C 和电阻R 的数值大小都会影响品质因子q 的值。

电感L 越大，品质因子q 越大；电容C 越大，品质因子q 越小；电阻R 越大，品质因子q 越小。

因此，在设计RLC 串联谐振电路时，需要综合考虑电感L、电容C 和电阻R 的大小，以达到最佳的品质因子q。

为了提高品质因子q，可以采取以下方法：1.优化电路参数：通过调整电感L、电容C 和电阻R 的大小，使电路达到最佳的品质因子q。

2.选择合适的元件材料：采用具有高磁导率的磁芯材料和低损耗的电介质材料，可以提高电路的品质因子q。

3.采用补偿措施：在电路中加入补偿电容或电感，可以改善电路的品质因子q。

总之，RLC 串联谐振电路品质因子q 是评价电路性能的一个重要指标。

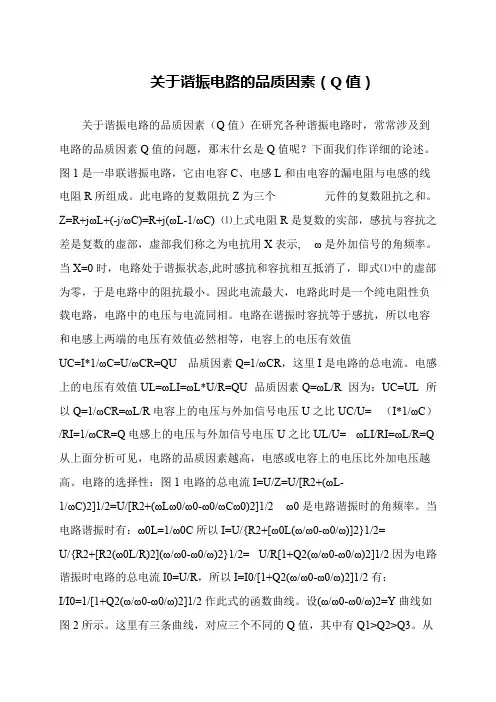

关于谐振电路的品质因素（Q值）在研究各种谐振电路时，常常涉及到电路的品质因素Q值的问题，那末什么是Q值呢？下面我们作详细的论述。

图1是一串联谐振电路，它由电容C、电感L和由电容的漏电阻与电感的线电阻R所组成。

此电路的复数阻抗Z为三个元件的复数阻抗之和。

Z=R+jωL+(-j/ωC)=R+j(ωL-1/ωC) ⑴上式电阻R是复数的实部，感抗与容抗之差是复数的虚部，虚部我们称之为电抗用X表示, ω是外加信号的角频率。

当X=0时，电路处于谐振状态,此时感抗和容抗相互抵消了，即式⑴中的虚部为零，于是电路中的阻抗最小。

因此电流最大，电路此时是一个纯电阻性负载电路，电路中的电压与电流同相。

电路在谐振时容抗等于感抗，所以电容和电感上两端的电压有效值必然相等，电容上的电压有效值U C=I*1/ωC=U/ωCR=QU 品质因素Q=1/ωCR，这里I是电路的总电流。

电感上的电压有效值U L=ωLI=ωL*U/R=QU 品质因素Q=ωL/R因为：U C=U L所以Q=1/ωCR=ωL/R电容上的电压与外加信号电压U之比U C/U= （I*1/ωC）/RI=1/ωCR=Q电感上的电压与外加信号电压U之比U L/U= ωLI/RI=ωL/R=Q从上面分析可见，电路的品质因素越高，电感或电容上的电压比外加电压越高。

电路的选择性：图1电路的总电流I=U/Z=U/[R2+(ωL-1/ωC)2]1/2=U/[R2+(ωLω0/ω0-ω0/ωCω0)2]1/2ω0是电路谐振时的角频率。

当电路谐振时有：ω0L=1/ω0C所以I=U/{R2+[ω0L(ω/ω0-ω0/ω)]2}1/2= U/{R2+[R2(ω0L/R)2](ω/ω0-ω0/ω)2}1/2= U/R[1+Q2(ω/ω0-ω/ω)2]1/2因为电路谐振时电路的总电流I0=U/R，所以I=I0/[1+Q2(ω/ω0-ω0/ω)2]1/2有：I/I0=1/[1+Q2(ω/ω0-ω0/ω)2]1/2作此式的函数曲线。

谐振电路品质因数q
谐振电路品质因数Q是一个表征谐振电路能量利用率的参数。

它表示在谐振电路中存在负反馈是有效的程度，即反馈电路对谐振信号的抑制程度。

品质因数Q反映了在谐振电路中功率损耗、频率响应和驱动电阻等各方面性能，是表征滤波电路性能参数之一。

谐振电路品质因数Q用公式Q = ωL/R来表示，其中ωL是谐振电路的自谐振频率，R是该电路的驱动电阻。

因此，谐振电路的品质因数Q与谐振电路的自谐振频率ωL和驱动电阻R有关。

当品质因数Q越高时，谐振电路抑制反馈信号的能力越强，在谐振电路中总是得到最有效的功率使用，可以调节更广的频带，这就是高Q谐振电路的优点。

然而，随着品质因数Q的增加，谐振电路的临界驱动电容增大，导致工作频率越高，方向灵敏度越大，工作不稳定，因此品质因数Q不应太高。

总的来说，品质因数Q越高，谐振电路的能量利用效率越高。

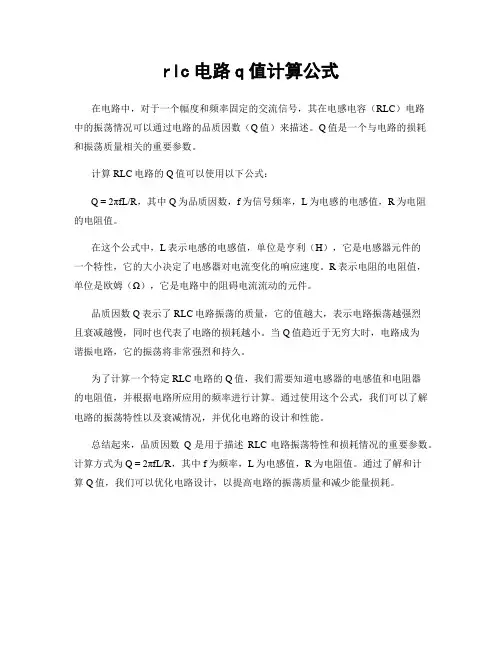

rlc电路q值计算公式
在电路中，对于一个幅度和频率固定的交流信号，其在电感电容（RLC）电路
中的振荡情况可以通过电路的品质因数（Q值）来描述。

Q值是一个与电路的损耗
和振荡质量相关的重要参数。

计算RLC电路的Q值可以使用以下公式：
Q = 2πfL/R，其中Q为品质因数，f为信号频率，L为电感的电感值，R为电阻
的电阻值。

在这个公式中，L表示电感的电感值，单位是亨利（H），它是电感器元件的
一个特性，它的大小决定了电感器对电流变化的响应速度。

R表示电阻的电阻值，
单位是欧姆（Ω），它是电路中的阻碍电流流动的元件。

品质因数Q表示了RLC电路振荡的质量，它的值越大，表示电路振荡越强烈
且衰减越慢，同时也代表了电路的损耗越小。

当Q值趋近于无穷大时，电路成为
谐振电路，它的振荡将非常强烈和持久。

为了计算一个特定RLC电路的Q值，我们需要知道电感器的电感值和电阻器
的电阻值，并根据电路所应用的频率进行计算。

通过使用这个公式，我们可以了解电路的振荡特性以及衰减情况，并优化电路的设计和性能。

总结起来，品质因数Q是用于描述RLC电路振荡特性和损耗情况的重要参数。

计算方式为Q = 2πfL/R，其中f为频率，L为电感值，R为电阻值。

通过了解和计
算Q值，我们可以优化电路设计，以提高电路的振荡质量和减少能量损耗。

谐振回路的品质因数收音机、电视机、电子设备以及电器电路中，都要广泛采用由电感线圈与电容器组成的谐振回路，来选择出所需要的信号及能量，抑制掉无功功率和干扰信号。

而一个谐振回路的性能如何，常常用“Q”值这个参数来衡量。

什么是Q值，它与哪些元件及那些因素有关？Q值对电路性能有何影响？电路对Q值有何影响等等，这一系列与Q值有关的谐振回路的问题，是每一个从事电子电器技术的人员都需要掌握的基础知识。

为了说明Q值的概念，首先要从构成谐振回路的两个基本元件——电感和电容说起。

电感和电容的Q值一个实际的电感线圈，除了具有一定的电感之外，还必然存在一些能量损耗，如果将这些损耗用一个：损耗电阻“来代替，就可以把一个实际电感线圈画成图1那样的等效电路。

图1中的损耗电阻与电感接成串联形式，用Rl表示电感线圈中串联损耗电阻。

这种串联形式用的较多，物理概念也比较容易理解。

在图1中，损耗电阻Rl的大小就代表线圈中能量损耗的多少。

显然，当电流IL流过Rl时，就要在Rl上产生压降，并消耗一定的有功功率，相对来说电感中的能量就会减小。

从能量损耗这个角度来看，EL大就意味着电感的质量低，Rl小就意味着电感的质量高。

基于这样的指导思想，电感的Q值可以定义为：QL=电感中的无功功率/电感中的有功功率，及当电流流过电感时，在电感中存在的无功功率与线圈中损耗的有功功率之比。

若电流的角频率为ω，电流为IL，则QL=IL （2）Ωl/IL（2）Rl。

（见图1附的公式）。

此时说明：电感用串联形式等效电路表示时，其Q值为电感的感抗与串联损耗电阻之比。

或者说感抗为串联损耗电阻的Q倍。

显然，Rl越大QL就越低，Rl越小QL就越高，Q值的高低就成为衡量一个电感损耗大小的参数。

因此，Q值通常又称为“品质因数”。

这里也许会产生这样的问题，既然Rl也可以表示电感的损耗，为什么还要引出Q值这样一个参数呢？这是由于Rl是分布在电感内部的损耗电阻，并不是一个独立的元件，测试时很难把它从电感中分离出来。

lc谐振电路的q值LC谐振电路是一种常见的电路，它由一个电感器和一个电容器组成，可以用于产生稳定的振荡信号。

在LC谐振电路中，Q值是一个非常重要的参数，它描述了电路的品质因数，也就是电路的能量储存和损耗能力之间的比例关系。

在本文中，我们将详细介绍LC谐振电路的Q值及其相关知识。

首先，让我们了解一下LC谐振电路的基本原理。

LC谐振电路是一种共振电路，它利用电感器和电容器之间的相互作用来产生共振。

当电路中的电容器和电感器被充电时，它们会储存能量，并在一定条件下释放这些能量。

当电容器和电感器的储能和释能速率相等时，电路就会产生稳定的振荡信号。

在LC谐振电路中，Q值是一个非常重要的参数。

Q值越高，电路的品质因数就越高，也就是说电路的储能能力越强，损耗能力越小。

Q值越低，电路的品质因数就越低，也就是说电路的储能能力越弱，损耗能力越大。

Q值可以用以下公式来计算：Q = ωL/R其中，ω是电路的角频率，L是电感器的感值，R是电路的总阻抗。

Q值越高，说明电感器储存的能量越多，损耗也越小。

因此，在设计LC谐振电路时，我们通常会尽可能地提高Q值，以获得更好的性能。

在实际应用中，如何提高LC谐振电路的Q值呢？有以下几种方法：1. 选择高品质因数的电容器和电感器。

品质因数是描述电容器和电感器性能的一个参数，它越高表示损耗越小。

因此，在选择电容器和电感器时，我们应该尽可能选择高品质因数的产品。

2. 降低电路的总阻抗。

在计算Q值时，总阻抗是一个重要参数。

因此，我们可以通过降低电路的总阻抗来提高Q值。

例如，在选择放大器时，我们可以选择低噪声、低失真的放大器，以降低总阻抗。

3. 调整电容器和电感器的数值。

在LC谐振电路中，电容器和电感器的数值也会影响Q值。

因此，在设计电路时，我们可以通过调整这些元件的数值来达到最佳的Q值。

除了Q值外，LC谐振电路还有其他一些重要参数，例如共振频率、带宽等。

在实际应用中，我们需要根据具体需求来选择合适的参数，并进行合理的设计和调整。

解答LCR测试仪上显示的D和Q是什么/LP与LS
有什么区别
 LCR测试仪凭借其功能直接、操作简便的测试方法并得到广泛使用，通常使用LCR测试仪进行准确测试各种元件的参数，具有很稳定的效果，从而在保障着生产性的质量，节省企业开支，得到广泛使用。

LCR测试仪当中，经常会显示D和Q，然而许多人不知道什幺意思，还有在LCR测试仪的参数当中有LP与LS之分，也不知道其区别在哪里，下面则对这两个问题进行解答。

 LCR测试仪上显示的D是损耗值正切角，Q是品质因数。

两个量的定义如下：
 1、损耗值正切角：
 如果对一个电容加上一个电压，除了对电容充电的电流外还有漏掉的电流（电容的漏电流），漏电流被消耗成了热能，因此表示为电阻上的电流。

漏电流与纯电容的充电电流之比就是电容损耗角正切值
 2、品质因数：。

串联谐振电路的品质因数 Q1. 引言品质因数 Q 是描述电路或系统在共振状态下的损耗程度和频率选择性的重要参数。

在电子工程中，串联谐振电路是一种常见的电路结构，用于滤波器、放大器等应用中。

本文将介绍串联谐振电路的基本原理、性质以及如何计算其品质因数 Q。

2. 串联谐振电路概述串联谐振电路由一个电感 L、一个电容 C 和一个电阻 R 组成，如下图所示：当输入信号频率与串联谐振回路的固有频率相等时，会出现共振现象。

在共振状态下，电压增益最大，相位差为0。

3. 品质因数 Q 的定义品质因数 Q 反映了系统或者元件在共振状态下的损耗程度和频率选择性。

对于串联谐振电路而言，品质因数 Q 的定义为：Q = ω₀L/R其中，ω₀是固有角频率，L 是电感的感值，R 是串联谐振回路中的总阻抗。

4. 品质因数 Q 的性质品质因数 Q 具有以下性质：4.1 品质因数与带宽的关系串联谐振电路的带宽可以通过品质因数 Q 来计算：Δf = ω₀/Q其中，Δf 是带宽。

由此可见，品质因数越大，带宽越窄。

4.2 品质因数与共振峰的关系共振峰是指在共振频率附近的电压增益最大值。

共振峰对应的频率为 f₀，其与品质因数 Q 的关系为：f₀ = ω₀/2π = 1/(2π√(LC))由此可见，品质因数越大，共振峰越尖锐。

4.3 品质因数与能量存储和损耗的关系串联谐振电路中能量存储在电感和电容中，而存在于电阻中的能量损耗。

品质因数Q 反映了这两者之间的比例关系。

当 Q 较大时，能量存储较多，损耗较小；当 Q 较小时，能量存储较少，损耗较大。

5. 计算品质因数 Q 的方法计算串联谐振电路的品质因数 Q 需要知道电感 L、电容 C 和总阻抗 R 的数值。

以下是几种常见的计算方法：5.1 通过频率和带宽计算已知共振频率 f₀和带宽Δf，可以通过以下公式计算品质因数 Q：Q = f₀/Δf5.2 通过电感和总阻抗计算已知电感 L 和总阻抗 R，可以通过以下公式计算品质因数 Q：Q = ω₀L/R其中，ω₀ = 2πf₀是固有角频率。

rlc串联谐振电路品质因子q摘要：1.RLC 串联谐振电路的构成2.谐振频率的物理意义3.品质因数q 的定义及物理意义4.q 的值对电路性能的影响5.结论正文：一、RLC 串联谐振电路的构成RLC 串联谐振电路是由电阻R、电感L 和电容C 三个元件串联组成的电路。

在这个电路中，电阻R 负责消耗电能，电感L 和电容C 则负责存储电能。

当电路中的电流变化时，电感和电容会相应地储存或释放电能，从而产生电磁场。

二、谐振频率的物理意义在RLC 串联谐振电路中，当外加电压的频率等于电路的谐振频率时，电路中的电流与电压同相。

这个特殊的频率称为RLC 电路的谐振频率。

谐振频率是电路中电磁能量交换最为频繁的频率，也是电路性能最为显著的频率。

三、品质因数q 的定义及物理意义品质因数q 是描述RLC 串联谐振电路性能的一个重要参数。

它表示在串联谐振出现时，电感或电容上的电压与外加电压之比。

具体地，q = U_L / U，其中U_L 表示电感上的电压，U 表示外加电压。

在谐振状态下，品质因数q反映了电路中电磁能量的存储和消耗情况。

四、q 的值对电路性能的影响品质因数q 的值对RLC 串联谐振电路的性能有重要影响。

当q 值增大时，电路的谐振频率会变得尖锐，即谐振频率范围变窄。

这有利于提高电路的频率选择性，使其在某一特定频率下的性能更为突出。

另一方面，当q 值减小时，电路的谐振频率范围会变宽，这会降低电路的频率选择性，但可以使电路在更宽的频率范围内工作。

五、结论RLC 串联谐振电路的谐振频率和品质因数q 是衡量电路性能的重要参数。

通过调整电路中的元件，可以改变谐振频率和品质因数q 的值，从而优化电路的性能。

谐振电路品质因数q的计算公式谐振电路是电路中常用的一种电路形式，它广泛应用于无线电通信、音频放大、滤波器等领域中。

品质因数q是描述谐振电路可谓高速公路的技术指标之一。

本文将从计算公式、实际应用等多个角度，生动地介绍品质因数q的相关知识。

计算公式
品质因数是振动电路的重要参数之一。

品质因数q定义为谐振电路通过的电能储存在两个性能相等的分量之间的电能缺失的比值。

q = ω0L/R
其中，ω0是电路的共振频率，L是电路感性元件的电感值，R是电路中电阻的电阻值。

实际应用
品质因数在电路中应用广泛，例如：
1. 滤波器中，q值决定了电路的频带宽度。

2. 无线电通信中，q值决定了天线的放大器的增益。

3. 音频放大中，q值关系到输出信号的失真程度。

通过品质因数q的计算公式，我们可以通过选择相应的电感或者电阻元件来控制电路的品质因数，进而达到满足实际应用的要求。

总结
本文通过谐振电路品质因数q的计算公式，介绍了品质因数的定义、计算公式和实际应用等多个方面的知识。

在实际应用中，了解品质因数的相关知识会使我们更好地选取合适的电路元件，提高电路的性能，并有效地满足应用需求。

lc串联谐振电路的q值LC串联谐振电路的Q值谐振电路是电路中常见的一种电路，它能够在特定的频率下产生共振现象。

而LC串联谐振电路是其中一种常见的谐振电路，它由电感器（inductor）和电容器（capacitor）串联而成。

本文将围绕LC 串联谐振电路的Q值展开讨论。

我们来了解一下什么是LC串联谐振电路。

LC串联谐振电路是由一个电感器和一个电容器串联而成的电路。

电感器是由线圈构成的元件，具有储存和释放电能的能力；电容器则是由两个导体板和介质构成的元件，能够储存电荷。

当电感器和电容器串联在一起时，就形成了一个LC串联谐振电路。

在LC串联谐振电路中，当电感器和电容器的电感和电容满足一定的条件时，电路将会在某一特定频率下产生共振现象。

在共振频率下，电路中的电流和电压将会达到最大值，形成谐振现象。

Q值，也被称为品质因数，在电路中用来描述谐振电路的性能。

Q 值越高，表示谐振电路的性能越好。

那么，如何计算LC串联谐振电路的Q值呢？我们需要了解Q值的定义。

Q值定义为谐振频率与带宽的比值，即：Q = 谐振频率 / 带宽带宽的定义为共振频率的两侧，电压幅度下降到最大值的一半时的频率差。

对于LC串联谐振电路而言，其谐振频率可以通过以下公式计算得到：f = 1 / (2π√(LC))其中，f表示谐振频率，L表示电感的值，C表示电容的值。

带宽可以通过以下公式计算得到：BW = f / Q其中，BW表示带宽。

根据以上公式，我们可以得出LC串联谐振电路的Q值计算公式：Q = √(L / C) / R其中，R表示电路的阻值。

从上述公式可以看出，LC串联谐振电路的Q值与电感器和电容器的值以及电路的阻值有关。

当电感和电容的值较大，而电路的阻值较小时，Q值将会较高，表示谐振电路的性能较好。

相反，当电感和电容的值较小，而电路的阻值较大时，Q值将会较低，表示谐振电路的性能较差。

Q值的大小对于LC串联谐振电路的性能具有重要影响。

较高的Q 值意味着电路具有较窄的带宽，能够更好地滤除其他频率的干扰信号，从而提供更纯净的谐振信号。
