cad画图练习题（打印版）### CAD画图练习题（打印版）#### 练习一：基础几何图形绘制目标：熟练掌握直线、圆、矩形等基本图形的绘制方法。
步骤：1. 打开CAD软件，新建一个绘图文件。
2. 使用直线命令绘制一个边长为100单位的正方形。
3. 在正方形内部绘制一个直径为50单位的圆。
4. 以正方形的中心为圆心，绘制一个半径为30单位的圆。
5. 完成图形后，使用尺寸标注命令标注出各个图形的尺寸。
#### 练习二：复杂几何图形绘制目标：掌握多边形、椭圆等复杂图形的绘制和尺寸标注。
步骤：1. 绘制一个边长为80单位的正六边形。
2. 在正六边形的中心绘制一个长轴为60单位，短轴为40单位的椭圆。
3. 使用偏移命令，将正六边形的边向外偏移10单位。
4. 对绘制的图形进行尺寸标注和对齐标注。
#### 练习三：三维图形绘制目标：学习三维图形的基本绘制方法，如长方体、圆柱等。
步骤：1. 切换到三维视图，新建一个三维绘图文件。
2. 绘制一个长100单位，宽50单位，高30单位的长方体。
3. 在长方体的中心位置绘制一个直径为40单位，高为60单位的圆柱。
4. 使用拉伸命令，将一个平面图形拉伸成三维实体。
5. 对三维图形进行尺寸标注，展示其长、宽、高。
#### 练习四：建筑平面图绘制目标：掌握建筑平面图的绘制，包括墙体、门窗等元素。
步骤：1. 绘制一个包含客厅、卧室、厨房和卫生间的简单住宅平面图。
2. 使用墙体命令绘制墙体，注意墙体的厚度。
3. 在适当位置绘制门窗，使用门命令和窗命令。
4. 为房间添加家具，如床、沙发、餐桌等。
5. 对平面图进行尺寸标注和房间名称标注。
#### 练习五：机械零件图绘制目标：学习机械零件图的绘制，如轴承、齿轮等。
步骤：1. 绘制一个简单的轴承零件图，包括内外圈、滚珠等。
2. 使用圆弧命令绘制轴承的滚道。
3. 绘制齿轮的齿形，注意齿数和模数。
4. 对零件图进行尺寸标注，包括直径、宽度等。

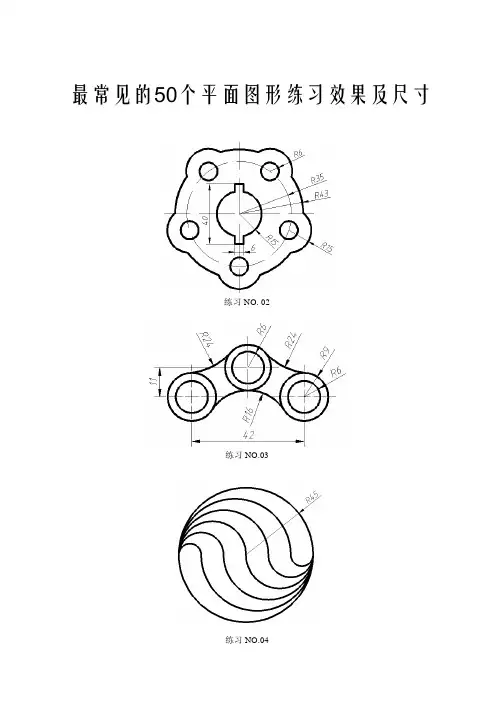

最常见的50个平面图形练习效果及尺寸练习NO. 02练习NO.03练习NO.04• 2 •最常见的50个平面图形练习效果及尺寸练习NO.05练习NO.06练习NO.07最常见的50个平面图形练习效果及尺寸• 3 •练习NO.08练习NO.09练习NO.10• 4 •最常见的50个平面图形练习效果及尺寸练习NO.11练习NO.12练习NO.13最常见的50个平面图形练习效果及尺寸• 5 •练习NO.14练习NO.15练习NO.16• 6 •最常见的50个平面图形练习效果及尺寸练习NO.17最常见的50个平面图形练习效果及尺寸• 7 •练习NO.18练习NO.19• 8 •最常见的50个平面图形练习效果及尺寸练习NO.20最常见的50个平面图形练习效果及尺寸• 9 •练习NO.21• 10 •最常见的50个平面图形练习效果及尺寸练习NO.22练习NO.23练习NO.24练习NO.25练习NO.26练习NO.27练习NO.28练习NO.29练习NO.30练习NO.31练习NO.32练习NO.33练习NO.34练习NO.35练习NO.36练习NO.37、38练习NO.39练习NO.40练习NO.41练习NO.42练习NO.43练习NO.44练习NO.45练习NO.46练习NO.47练习NO.48练习NO.49练习NO.50。
省工建胡老师第 1 页 共 17 页最常见的50个平面图形练习效果及尺寸练习NO. 02练习NO.03练习NO.04• 2 •最常见的50个平面图形练习效果及尺寸练习NO.05练习NO.06练习NO.07最常见的50个平面图形练习效果及尺寸• 3 •练习NO.08练习NO.09练习NO.10• 4 •最常见的50个平面图形练习效果及尺寸练习NO.11练习NO.12练习NO.13最常见的50个平面图形练习效果及尺寸• 5 •练习NO.14练习NO.15练习NO.16• 6 •最常见的50个平面图形练习效果及尺寸练习NO.17练习NO.18练习NO.19最常见的50个平面图形练习效果及尺寸• 7 •练习NO.20练习NO.21练习NO.22• 8 •最常见的50个平面图形练习效果及尺寸练习NO.23练习NO.24练习NO.25最常见的50个平面图形练习效果及尺寸• 9 •练习NO.26练习NO.27练习NO.28• 10 •最常见的50个平面图形练习效果及尺寸练习NO.29练习NO.30练习NO.31练习NO.32练习NO.33练习NO.34练习NO.35练习NO.36练习NO.37、38练习NO.39练习NO.40练习NO.41练习NO.42练习NO.43练习NO.44练习NO.45练习NO.46练习NO.47练习NO.48练习NO.49练习NO.50。
一、基本二维绘图练习1、辅助绘图工具练习图1—1输入点的相对直角坐标、相对极坐标绘制图形图1-2打开正交模式绘制图形【习题1-3】利用各种目标捕捉方式将图1-3a修改为图1-3b.图1-3利用目标捕捉功能绘制图形【习题1-4】打开极轴追踪模式（FIO)，通过输入直线的长度绘制图1-4所示的图形.图1-4利用极轴追踪功能绘制图形【习题1-5】利用极轴追踪、自动捕捉及目标捕捉追踪功能将图1-5a修改为图1—5b.图1—5综合练习1【习题1—6】利用极轴追踪、自动捕捉及目标捕捉追踪功能绘制图1-6所示的图形。
图1—6综合练习22、实体绘图命令练习【习题1-7】利用Circle(圆）和Ellipse(椭圆）等命令绘制图1-7所示的图形。
图1-7绘制圆和椭圆【习题1-8】利用Polygon（正多边形)和Circle(圆）等命令绘制图1—8所示的图形。
图1-8绘制圆和正多边形【习题1-9】用Polygon(正多边形)和Circle(圆)等命令绘制图1—9所示的图形。
【习题1-10】用Pline(组合线）和Line（线）命令绘制图1—10所示的图形。
图1-9绘制圆和正多边形 图1-10绘制组合线3、编辑命令练习【习题1-11】用Offset（等距线)、Trim（修剪）和Line命令绘制图1-11所示的图形。
图1—11用Offset和Trim等命令绘制图形 图1-12绘制等距线【习题1—13】用Offset(等距线)和Extend（延伸)命令将图1-13a修改为图1—13b。
图1—13用Offset和Extend命令绘制图形【习题1-14】用Array(阵列）等命令绘制图1-14所示的图形。
图1—14用Array命令创建环形阵列【习题1—15】用Array(阵列）和Rotate(旋转）等命令绘制图1—15所示的图形。
图1-15用Array和Rotate命令绘制图形【习题1—16】用Fillet(倒圆角)和Chamfer（倒角）命令将图1-16a修改为图1-16b。
