依爱DH9261系列总线制消防电话主机

依爱消防主机编程逻辑关系【最新版】目录1.依爱消防主机的概念与功能2.编程逻辑关系的概述3.依爱消防主机的编程逻辑关系详解4.编程逻辑关系的应用案例5.结论正文一、依爱消防主机的概念与功能依爱消防主机是一款用于火灾自动报警及消防联动控制系统的核心设备，具有强大的功能和稳定的性能。

其主要功能包括火灾报警、消防联动控制、故障诊断等，以确保建筑物在火灾发生时能够及时报警并采取相应的灭火措施，保障人们的生命财产安全。

二、编程逻辑关系的概述编程逻辑关系（Programmable Logic Relation，简称 PLR）是指在计算机程序中，根据特定的逻辑关系编写的程序代码。

在依爱消防主机中，编程逻辑关系主要用于实现火灾报警和消防联动控制等功能。

通过编写逻辑关系，可以实现设备之间的互联互通，以及对火灾报警信号的判断和处理。

三、依爱消防主机的编程逻辑关系详解1.火灾报警逻辑关系火灾报警逻辑关系主要包括火灾探测器、手动火灾报警按钮和火灾声光警报器等设备。

当火灾探测器检测到火灾信号时，会发送报警信号给消防主机，主机接收到信号后，启动声光警报器进行报警。

2.消防联动控制逻辑关系消防联动控制逻辑关系主要包括消防水泵、消防风机、防火卷帘门等设备。

当火灾报警信号触发时，消防主机根据预设的联动逻辑关系，控制相关设备进行灭火和疏散。

3.故障诊断逻辑关系故障诊断逻辑关系主要用于检测系统中的设备故障，并及时将故障信息反馈给操作人员。

当系统检测到设备故障时，会自动进行故障诊断，并将诊断结果显示在主机屏幕上，以便操作人员及时进行维修。

四、编程逻辑关系的应用案例假设有一个三层楼的建筑物，每层楼都有一个火灾探测器。

当火灾探测器检测到火灾信号时，需要启动该楼层的消防水泵和风机。

通过编写编程逻辑关系，可以实现以下功能：1.当火灾探测器检测到火灾信号时，发送报警信号给消防主机。

2.消防主机接收到报警信号后，根据预设的联动逻辑关系，启动该楼层的消防水泵和风机。

依爱消防主机汉字注释摘要：一、依爱消防主机简介1.依爱消防主机概述2.依爱消防主机的主要功能二、依爱消防主机的应用领域1.商业建筑2.住宅区3.公共场所4.工业设施三、依爱消防主机的优势1.高效能的火灾检测和报警能力2.稳定的系统运行3.易于安装和维护4.符合我国消防法规要求四、依爱消防主机在火灾防范中的重要性1.及时发现火灾，降低火灾造成的损失2.提高火灾报警的准确性，减少误报现象3.联动控制相关设备，保障人员安全疏散正文：依爱消防主机是一款具有高性能的火灾报警控制器，广泛应用于商业建筑、住宅区、公共场所和工业设施等领域。

它能够及时发现火灾，并通过声光报警方式通知相关人员，有效降低火灾造成的损失。

依爱消防主机具有以下主要功能：1.火灾自动报警：当检测到火灾时，依爱消防主机能够迅速发出警报，提醒人们及时采取应对措施。

2.联动控制：依爱消防主机能够与相关设备进行联动控制，如启动喷淋系统、排烟系统等，以最大程度地控制火势蔓延。

3.故障检测与报警：依爱消防主机能够检测到系统的故障，并及时发出警报，便于及时进行维修。

4.汉字注释：依爱消防主机具有汉字注释功能，方便用户了解和操作设备。

依爱消防主机在火灾防范中具有重要意义。

它能够及时发现火灾，并通过声光报警方式通知相关人员，提高火灾报警的准确性，减少误报现象。

同时，依爱消防主机能够联动控制相关设备，保障人员安全疏散，降低火灾造成的损失。

此外，依爱消防主机符合我国消防法规要求，为各类建筑提供了可靠的火灾防范保障。

总之，依爱消防主机凭借其高性能、稳定性和易用性，在火灾防范领域发挥着重要作用。

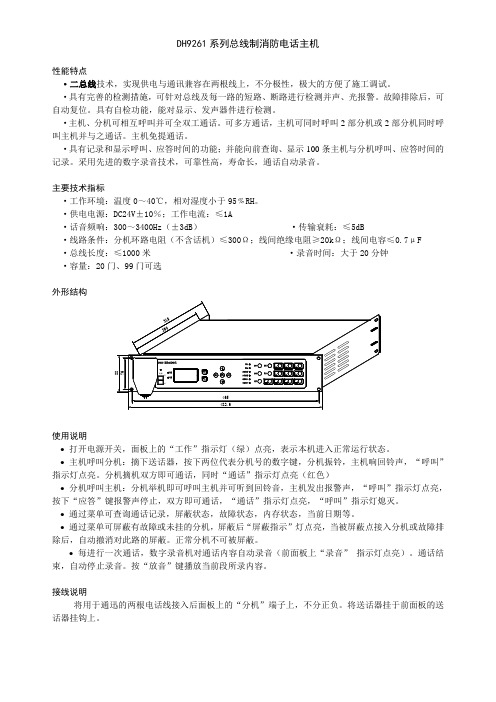

DH9261系列总线制消防电话主机性能特点·二总线技术，实现供电与通讯兼容在两根线上，不分极性，极大的方便了施工调试。

·具有完善的检测措施，可针对总线及每一路的短路、断路进行检测并声、光报警。

故障排除后，可自动复位。

具有自检功能，能对显示、发声器件进行检测。

·主机、分机可相互呼叫并可全双工通话。

可多方通话，主机可同时呼叫2部分机或2部分机同时呼叫主机并与之通话。

主机免提通话。

·具有记录和显示呼叫、应答时间的功能；并能向前查询、显示100条主机与分机呼叫、应答时间的记录。

采用先进的数字录音技术，可靠性高，寿命长，通话自动录音。

主要技术指标·工作环境：温度0～40℃，相对湿度小于95﹪RH。

·供电电源：DC24V±10％；工作电流：≤1A·话音频响：300～3400Hz（±3dB）·传输衰耗：≤5dB·线路条件：分机环路电阻（不含话机）≤300Ω；线间绝缘电阻≥20kΩ；线间电容≤0.7μF ·总线长度：≤1000米·录音时间：大于20分钟·容量：20门、99门可选外形结构使用说明•打开电源开关，面板上的“工作”指示灯（绿）点亮，表示本机进入正常运行状态。

•主机呼叫分机：摘下送话器，按下两位代表分机号的数字键，分机振铃，主机响回铃声，“呼叫”指示灯点亮。

分机摘机双方即可通话，同时“通话”指示灯点亮（红色）•分机呼叫主机：分机举机即可呼叫主机并可听到回铃音，主机发出报警声，“呼叫”指示灯点亮，按下“应答”键报警声停止，双方即可通话，“通话”指示灯点亮，“呼叫”指示灯熄灭。

•通过菜单可查询通话记录，屏蔽状态，故障状态，内存状态，当前日期等。

•通过菜单可屏蔽有故障或未挂的分机，屏蔽后“屏蔽指示”灯点亮，当被屏蔽点接入分机或故障排除后，自动撤消对此路的屏蔽。

正常分机不可被屏蔽。

DH9273/9275型消防电话插孔
性能特点
DH9273配合消防电话分机使用，无地址编码。

DH9275带地址编码，配合DH9261总线制消防电话主机和DH9271消防电话分机使用。

可并联DH9273非编址电话插孔或EI6020手动报警按钮上的电话插孔，共用一个地址。

外形尺寸
使用说明
·二芯Φ6.5插孔，与电话分机Φ6.5插头连接。

·DH9273插孔底座安装于墙壁上，把电话线固定在底座内的两线绿端子上，然后将插孔上盖固定在底座上，再罩上装饰用的红色外壳。

·DH9275安装时先将模块上盖卸下，将二总线按标示接于“总线”端子。

若需接非编址电话插孔，可将其两根线按接于“分机”端子。

接线完毕后，安装上盖和红色外壳。

·DH9275可并联非编码电话插孔（见DH9261总线制电话主机部分），共用1个地址，可实现分机呼叫主机，也可实现主机呼叫分机（只限于呼叫总线电话分机）。

·DH9275使用时，将手提电话插入电话插孔即可实现分机呼叫主机，这时主机显示模块地址，主机应答前分机可听到回铃音，通话完毕主机挂机后分机可听到忙音。

·DH9275地址编码方式与DH9272电话分机相同。

注意：地址编码分机与插孔之间不能重号！最大地址为99。

·消防电话插孔处于正常工作状态时，“工作指示”灯点亮。

依爱消防主机调试书使用要点。

请仔细阅读本手册，并正确按照书中指导操作。

由于时间紧迫和笔者水平有限，本手册错误和疏漏之处在所难免，恳请各位用户批评指正！由于我们的工作失误给您造成的不便，我们深表歉意。

声明: 本手册是EI-6000T型火灾报警控制器(联动型)用户手册第七版，版本号V8.0。

本手册中的内容如有变更，恕不另行通知。

本手册内容及所用术语解释权属于蚌埠依爱消防电子有限责任公司。

本手册版权属于蚌埠依爱消防电子有限责任公司，任何单位或个人非经本所授权，不得对本手册内容进行修改或篡改，并且不得以赢利为目的对本手册进行复制、传播，违者蚌埠依爱消防电子有限责任公司保留对侵权者追究法律责任的权利。

目录第一章概述.......... ........... ............................................................. (1)1．概述 (1)2．使用要求 (1)第二章技术参数和结构特征...................................................................................... .. 2 1．工作原理. (2)2．技术特征 (2)3．主要技术指标 (3)4．外形及重量 (4)第三章安装、接线...................................................................................... . (5)1．安装 (5)2．接线盘及接线说明 (5)第四章操作使用说明.................................................................................... (7)第一节键盘/显示说明.................................................................................... (7)1．面板布局 (7)2．主面板 (7)3．多线联动控制盘 (10)4．总线联动控制盘 (11)第二节菜单操作.................................................................................... ..................1 1 1．菜单的主要功能 (11)1.1系统设置子菜单 (11)1.2系统查询子菜单 (12)1.3系统编程子菜单(安装公司级操作)……………………………………………………… (13)1.4系统控制子菜单 (13)1.5打印子菜单 (13)1.6系统测试子菜单(安装公司级操作) (14)2．菜单操作 (14)2.1系统设置子菜单操作 (15)2.1.1设置时钟 (15)2.1.2自动打印设置 (15)2.1.3屏蔽操作 (16)2.1.4防盗设置 (16)2.1.5口令设置 (16)2.1.6区域控制方式 (16)2.1.7设备配置(安装公司级操作) (16)2.1.8工程名称(安装公司级操作) (17)2.1.9故障输出(安装公司级操作) (17)2.1.10探测器设置(安装公司级操作) (18)2.1.11显示盘消音(安装公司级操作) (18)2.1.12联动设置(安装公司级操作) (18)2.2系统查询子菜单操作 (18)2.2.1当前信息 (18)2.2.2系统信息 (18)2.2.3编址部件信息 (18)2.2.4编程信息……………………………………………………… (18)2.2.5总线联动键盘 (19)2.2.6多线联动键盘 (19)2.2.7远程语音电话 (19)2.2.8区域控制方式 (19)2.2.9历史记录信息（安装公司级） (19)2.3系统控制子菜单操作 (20)2.3.1设备启动 (20)2.3.2设备停止 (20)2.3.3呼叫分机 (21)2.3.4停止呼叫 (21)2.3.5区域机复位 (21)2.4打印子菜单操作 (21)2.4.1部件清单 (21)2.4.2当前信息 (21)2.4.3停止当前打印 (21)2.5系统编程子菜单操作(安装公司级操作)……….……………………………………………...212.5.1编程操作一般步骤 (22)2.5.2编程使用按键定义 (22)2.5.3编程操作 (23)2.5.3.1液晶显示盘(J-EI6050)/数字显示盘(J-EI6051)编程 (23)2.5.3.2智能光电感烟探测器(JTY-GD-EI6010)智能感温探测器(JTW-A2R-EI6011)智能复合探测器(JTY-GD-EI6012)智能离子感烟探测器…………………………………………...................... (24)2.5.3.3防盗探测器接口探测器(J-EI6033) (25)2.5.3.4智能非编码探测器接口(J-EI6032) (25)2.5.3.5智能手动报警按钮(J-SAP-EI6020) (25)2.5.3.6智能消火栓按钮(J-SAP-EI6022) (26)2.5.3.7智能单输入模块(J-EI6030) (26)2.5.3.8智能单输出模块(J-EI6040) (27)2.5.3.9智能输入输出模块(J-EI6031/J-EI6041/J-EI6042) (30)1)智能输出模块实地址(J-EI6041/J-EI6042).......................................... .. (31)2)智能输出模块虚地址(J-EI6041/J-EI6042) (31)3)智能输入模块实地址(J-EI6031/J-EI6041/J-EI6042) (32)4)智能输入模块虚地址(J-EI6031/J-EI6041/J-EI6042) (32)2.5.3.10总线制声光报警器模块编程(J-EI6081) (3)22.5.3.11总线制电话模块编程(J-EI6312) (33)2.5.3.12总线联动键盘 (33)2.5.3.13多线联动键盘 (34)2.5.3.14编址部件删除 (35)2.5.3.15总线联动键盘删除 (35)2.5.3.16多线联动键盘删除 (36)2.6系统测试子菜单操作(安装公司级操作)……………………………………………………....362.7.1模拟火警 (36)2.7.2查看检测值................................................................................................36 2.7.3部件自检 (37)2.7.4智能部件调试 (37)2.7.4.1根据序列号编地址 (37)2.7.4.2智能部件登录 (38)2.7.5编程上传下载 (38)第五章调试 (40)1．开机前检查及调试准备 (40)2．开机 (40)3．智能部件统计 (40)4．地址设定 (40)5．编程 (40)6．功能试验 (40)第六章维护、保养及故障处理.....................................................................4 2 1．维护、保养.. (42)2．常见故障分析与排除 (42)附录打印机的换纸方法及注意事项 (4)3EI-6000T型火灾报警控制器(联动型)安装使用说明书第一章概述1 概述EI-6000T型火灾报警控制器（联动型）集火灾报警、联动控制、监管报警（包括防盗、可燃气报警）、对讲电话、网络通讯等多种功能于一体，满足GB4717-2005、GB16806-2006国标的要求，可适用于各类宾馆、写字楼、办公楼、住宅楼、体育馆、图书馆、各类库房等大、中型消防报警工程。
