包装设计-纸盒结构教学课件

管式折叠纸盒
The history of packaging development
The history of packaging development
管式折叠纸盒
管式折叠纸盒的概念： 所谓管式折叠纸盒，是指在纸成型过程中， 盒盖和盒底都需要摇翼折叠组装（或黏合） 固定或封口的纸盒。
管式折叠纸盒定义
头插入到锁口中实现封底。
管式折叠纸盒封口结构
• 自动锁盒底式
指管式折叠纸盒及其盒底能折成 平 板状；也能在盒体撑开的同时，盒底 自动恢复成封合状态。
国舌
尺
寸
实训作业
• 按所给的国际标准反向盒的图纸，手绘并制作一款国际标准 反向盒，长宽高自拟。
基础盒形的尺寸称谓 盒长—— 指盒子的开口部分 盒宽—— 指盒子向侧延伸部分 盒深—— 指纸盒盛装物品的深度（指人们习惯称之的盒高）
管式折叠纸盒封口结构
插入式：由盖与底和相邻的两体板连接的防尘翼构成。封口时，先将两侧防尘翼折盖 ，然后再把盖（底）封盖，插舌插入到盒体与防尘翼的缝隙之中。
根据插入后锁合的方式不同，插入式盒盖又分为摩擦式和锁扣式 锁口式：通过锁口、锁头的锁合来实现盒口封盖。 快速锁底式（123底） 自动锁底式
管式折叠纸盒封口结构
• 插入式
摩擦式 锁扣式 锁扣式
管式折叠纸盒封口结构
• 插入式
摩擦式 锁扣式 锁扣式
管式折叠纸盒封口结构
• 插入式
摩擦式 锁扣式
锁口式:
利用锁口，锁头的锁合实现盒口封 盖
管式折叠纸盒封口结构
• 快速锁底式，又称“123底” • 封底时，凹形底板通过左右两侧襟片的压叠形成封口，由凸型底板的锁

特殊形态纸盒结构设计欣赏
2020/3/25
特殊形态纸盒结构设计欣赏
2020/3/25
特殊形态纸盒结构设计欣赏
2020/3/25
特殊形态纸盒结构设计欣赏
2020/3/25
特殊形态纸盒结构设计欣赏
2020/3/25
®纸盒结构设计作品欣赏
2020/3/25
®纸盒结构设计作品欣赏
2020/3/25
2020/3/25
开窗式——通过开窗使消费者直接看到部分商品内容。 开窗式基本制作原则：
（一）不破坏包装结构的牢固性和对商品的保护性。 （二）不影响商品品牌形象的视觉传达。 （三）注意开窗形状与商品露出部分的视觉协调性。
2020/3/25
2020/3/25
• 开窗盒，盖板双层重合密封，在天板上 设一窗口，作展示商品及取出孔使用。
•
（一） 尽量可压平折叠
•
（二） 尽量减少粘接和插接
•
（三） 让其他人试一下，是否能在无指导情况下自行
组装完成。
2020/3/25
特殊形态纸盒结构设计的一些方式表现
• （1）异形 • （2）拟态象形 • （3）集合式 • （4）手提式 • （5）开窗式 • （6）吊挂式 • （7）易开式 • （8）倒出口式
2020/3/25
2020/3/25
手体盒 种类也很多，尤其是食品类包装中更多，它有便于携带等优点。
2020/3/25
2020/3/25
特殊形态纸盒结构设计的一些方式表现
® （1）异形 ® （2）拟态象形 ® （3）集合式 ® （4）手提式 ® （5）开窗式 ® （6）吊挂式 ® （7）易开式 ® （8）倒出口式
2020/3/25

3
模块3 纸包装结构
• 折叠纸盒制作 各种线型的样式、名称、规格和用途
4
模块3 纸包装结构
• 折叠纸盒制作
5
模块3 纸包装结构
• 折叠纸盒制作
6
模块3 纸包装结构
• 折叠纸盒制作
7
模块3 纸包装结构
• 折叠纸盒制作
8
模块3 纸包装结构
• 折叠纸盒制作——手工制作
9
模块3 纸包装结构
• 折叠纸盒制作
15Βιβλιοθήκη 10模块3 纸包装结构
• 折叠纸盒制作
11
模块3 纸包装结构
• 折叠纸盒制作——手工制作
12
模块3 纸包装结构
• 折叠纸盒制作——手工制作
13
模块3 纸包装结构
• 折叠纸盒制作——手工制作
14
作业：
手工制作折叠纸盒（2件） 要求：
1、4K白卡纸，尺子，铅笔，橡皮，剪刀，裁纸刀，双面胶； 2、严格尺寸比例； 3、精细绘图并且制作成盒； 4、拍照提交。
纸盒的设计制作
1
模块3 纸包装结构
• 折叠纸盒制作 纸盒尺寸标注类型 1、制造尺寸 2、内尺寸 3、外尺寸
2
模块3 纸包装结构
• 折叠纸盒制作 为常规纸盒展开图绘制长宽高
纸盒设计图的尺寸线、尺寸界线、尺寸数字的线型、画法、标注方 法与国家机械制图标准一致，尺寸界线从中心线引出。
印刷文字、图案以稿样为准，在设计图上不必画出。 立体图样应标注内尺寸。 纸板名称、规格、厚度可在技术要求中提出。

纸材轻便，得于加工、运输、携带和印刷装潢，并 利于回收。
纸张是富有趣味的素材，只要在设计时多动些脑筋， 就能使形态和结构巧妙地融合在一起，以发挥其功 效。
Ø常用纸盒结构形式：
1、套盖式 2、摇盖盒 3、开窗式 4、抽屉式
5、陈列式
6、封闭式
7、异体盒
8、提携式
最新课件
25
首页 返回 退出
1、套盖式(1)
最新课件
17
首页 返回 退出
4、自动锁底式：
盒底经过少量的粘结，在成型时只要张开原来叠平 的盒身，即能使其回复到框型形状，同时盒底就能自动 地连成锁底。
最新课件
18
首页 返回 退出
5、间壁封底式
起到在盒身容积内分割成二、三、四、六、九格的 不同间壁状态，有效地固定包装内的产品，防止振动损 坏。
最新课件
5. 量产前，使用纸盒包装模型进行相关的实验。比如抗压系数， 跌落高度等。
6. 模型的制作必须标准化，公益必须达标，粗糙的模型不能体 现商品应有的价值。
最新课件
75
纸盒包装制作流程
1. 在电脑上制作包装平面展开图。预留出出血和纸材厚度 尺寸。
2. 使用打印机把包装平面展开图打印在预先准备好的纸材 正面。
化机械设备上进行填装和封口。
Ø便于销售和陈列
折叠纸盒本身以不同的姿态，如开窗式、手提 式，展开陈列式等式样，展现于消费者面前， 方便顾客的挑选和使用。
最新课件
5
首页 返回 退出
纸张的性能及常用的品种
Ø白板纸：也叫白卡纸，其底、面分灰、白两 种。
Ø黄板纸：俗称草板或马粪纸。主要用于制造 各种纸箱或纸盒，也可加工成衬垫材料。
19
首页 返回 退出

5、陈列式(4)
6、封闭式(1)
封闭式盒是现代包装的产物，其特点是全封闭式。它在防盗、 方便使用上有更好的功能。主要形式有延开启线撕拉开启的形式， 以吸管插入小孔吸用内容物的形式等，多用于饮料等一性包装。
6、封闭式(2)
7、异体盒(1)
异体盒的结构造型技巧更加深化，富有艺术性和实 用性。其变化主要是对盒的面、边、角加以形状、数量、 方向的加减等多层次处理。多用于礼品性包装等。
4、抽屉式(2)
5、陈列式(1)
陈列式盒又可称“POP”包装盒，即 可供广告性陈列，又能充分显示出包装物 的形态。其形式：一类是带盖的，展销时 将盖打开，运输时又可将盖合拢；另一类 是不带盖的，可露天陈放。它起到了陈列 商品、宣传商品和自我介绍商品的作用。
5、陈列式(2)
5、陈列式(3)

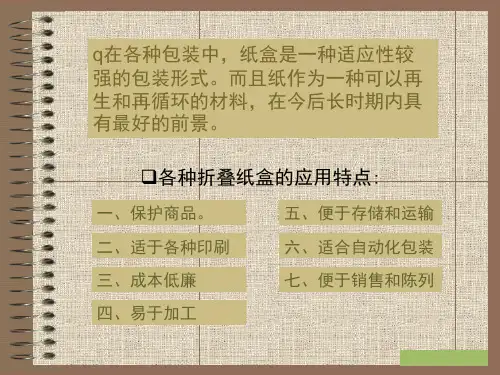

q在各种包装中，纸盒是一种适应性较 强的包装形式。而且纸作为一种可以再 生和再循环的材料，在今后长时期内具 有最好的前景。
各种折叠纸盒的应用特点:
一、保护商品。
五、便于存储和运输
二、适于各种印刷
六、适合自动化包装
三、成本低廉
七、便于销售和陈列
四、易于加工
各种折叠纸盒的应用特点一、二
Ø保护商品： 它不仅使易碎怕碰的物品在盒内起到固定
商品、保护商品的作用，另外在装填食品时， 可使用杀菌密封方法，保护食品不受腐蚀和污 染。
Ø适于各种印刷 它表面不仅适于凹版、凸版、平版的印刷，
还可以使用各种款式的图案、文字进行装饰。
各种折叠纸盒的应用特点三、四、五
Ø成本低廉 ： 使用纸材加工的各种包装比用金属、塑料、
玻璃等材料便宜。 Ø易于加工：
冻包装等，则模型所用的辅助性材料和功能性材料必须与 量产时相同，并进行试验确认。 • 量产前，使用纸盒包装模型进行相关的实验。比如抗压系 数，跌落高度等。 • 模型的制作必须标准化，公益必须达标，粗糙的模型不能 体现商品应有的价值。

认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
4、自动锁底式：
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
托盘式结构：
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
二、纸盒包装的结构分类
1、盒体结构 A、摇盖盒 结构最简单，使用得最多的一 种包装盒 烟盒
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
常用纸盒结构形式
E 陈列式(图1、图2、图3、图4、）
陈列式盒又可称“POP”包装盒，即可供广告 性陈列，又能充分显示出包装物的形态。其形式： 一类是带盖的，展销时将盖打开，运输时又可将盖 合拢；另一类是不带盖的，可露天陈放。它起到了 陈列商品、宣传商品和自我介绍商品的作用。
F 封闭式 (图1、图2、） 封闭式盒是现代包装的产物，其特点是全封闭
框型式结构1、2
➢1、插口封底式：（图示） 这种结构一般只能包装小型产品，盒底只
能承受一般的重量，其特点是包装产品简单方 便，在普通的产品中已被广泛应用。
➢2、粘合封底式：（图示） 这种结构一般只能用于机械包装，这种用
盒底的两翼互相粘合的封底结构，用料省，盒 底已能承受较重的份量，包装粉末产品时可防 止粉末漏出，现且耐用，常见的如洗衣粉包装 就是这样结构。
➢4、自动锁底式： （图示） 盒底经过少量的粘结，在成型时只要张开

ppt课件
11
包装设计课程内容
1.2 纸盒的结构设计
1.1.1纸盒结构设计方法
ⅰ内部尺寸：纸盒的内部尺寸计算公式为： Xi=Xmax+Kxi 式中Xi—纸盒的內部尺寸，mm Xmax—被包裝物最大尺寸修正系数，mm Kxi—纸盒內部尺寸修正系数，mm 对于折叠纸盒，在長，宽方向Kxi=3-5mm;在高度方向Kxi=1-3mm.当被包裝 物是弹性物体如，服裝，Kxi取小值，若被包裝物是刚性物体如仪表，Kxi则取最 大值。
从商品流通和商品本体上分类，则把包装分为运输包装和销售包装两大类。 从字面上讲，“包装”一词是并列结构，“包”即包裹，“装”即装饰，意思是把 物品包裹、装饰起来。从设计角度上讲，“包”是用一定的材料把东西裹起来，其 根本目的是使东西不易受损，方便运输，这是实用科学的范畴，是属于物质的概念； “装”指事物的修饰点缀。这是指把包裹好的东西用不同的手法进行美化装饰，使 包裹在外表看上去更漂亮，这是美学范畴，是属于文化的概念。单纯的讲“包装” 是将这两种概念合理有效地融为一体。
外界震动与冲击使包装物产生“加速度”，一旦超过其允许 值时（易损度棗即材料设计、结构设计的力学极限），包装 物即受损。
ppt课件
10
包装设计课程内容
(2)确定商品的特性、形状、尺寸、体积、重量、转动 惯量、重心位置、强度、允许加速度（易损度）和商品 包装系统的固有频率等。 (3)选择包装材料应考虑：经济性、实用性 (4)进行包装结构分析、设计（包装设计的一个重要内 容） (5)进行包装试验,检验包装的可靠性须进行试验： （跌落试验、冲击试验、振动试验、压缩试验、堆码试 验） 改进包装结构设计。
包装设计是一门集实用技术学、营销学、美学为一体的设计艺术科学。它不仅 使产品具有既安全又漂亮的外衣，在今天更是成为一种强有力的营销工具 ,各种不同 的商品和商品本身不同的要求，需要有各种不同的包装。在日常生活中，人们从不 同的角度去看待包装，于是产生了不同的包装分类。例如从形态上的分类：箱、桶、 瓶、罐、杯、盆、袋等；从材料上的分类：金属、玻璃、陶瓷、塑料、纸、木、复 合材料等；从技术方法上的分类：真空、充气、冷冻、收缩、贴体、 组合等；从商 品种类上的分类：食品、饮料、轻工、日用品、化工、医药、电器、纺织品、玩具 等。此外，还有从结构上、风格上等各种分类。
