计算机网络技术实验指导书2

实验2网络端口扫描一、实验目的通过练习使用网络端口扫描器，可以了解目标主机开放的端口和服务程序，从而获取系统的有用信息，发现网络系统的安全漏洞。

在实验中，我们将在Windows 操作系统下使用Superscan 进行网络端口扫描实验，通过端口扫描实验，可以增强学生在网络安全方面的防护意识。

可以增强学生在网络安全方面的防护意识。

利用综合扫描软件利用综合扫描软件利用综合扫描软件“流光”“流光”“流光”扫描系统扫描系统的漏洞并给出安全性评估报告。

的漏洞并给出安全性评估报告。

二、实验原理(一)．端口扫描的原理一个开放的网络端口就是一条与计算机进行通信的信道，对网络端口的扫描可以得到目标计算机开放的服务程序、运行的系统版本信息，从而为下一步的入侵做好准备。

侵做好准备。

对网络端口的扫描可以通过执行手工命令实现，对网络端口的扫描可以通过执行手工命令实现，对网络端口的扫描可以通过执行手工命令实现，但效率较低；但效率较低；但效率较低；也可也可以通过扫描工具实现，效率较高。

扫描工具是对目标主机的安全性弱点进行扫描检测的软件。

检测的软件。

它一般具有数据分析功能，它一般具有数据分析功能，它一般具有数据分析功能，通过对端口的扫描分析，通过对端口的扫描分析，通过对端口的扫描分析，可以发现目标可以发现目标主机开放的端口和所提供的服务以及相应服务软件版本和这些服务及软件的安全漏洞，从而能及时了解目标主机存在的安全隐患。

全漏洞，从而能及时了解目标主机存在的安全隐患。

扫描工具根据作用的环境不同，可分为两种类型：网络漏洞扫描工具和主机漏洞扫描工具。

主机漏洞扫描工具是指在本机运行的扫描工具，以期检测本地系统存在的安全漏洞。

网络漏洞扫描工具是指通过网络检测远程目标网络和主机系统所存在漏洞的扫描工具。

本实验主要针对网络漏洞扫描工具进行介绍。

统所存在漏洞的扫描工具。

本实验主要针对网络漏洞扫描工具进行介绍。

1．端口的基础知识为了了解扫描工具的工作原理，首先简单介绍一下端口的基本知识。

武汉科技大学城市学院《计算机网络》实验指导书学部：信息工程学部专业：软件工程课程：计算机网络姓名：洪江山教师：李毕祥2017 年 2 月目录实验一双绞线线缆的制作 (5)实验二 TCP/IP协议常用网络工具的的使用 (8)实验三在Windows2003上安装与配置DHCP服务器 (11)实验四在Windows2003上安装和配置DNS服务器 (16)实验五实现Web服务器和FTP服务器的配置与管理 (21)实验六路由器基本实验－静态路由、缺省路由配置 (28)实验七交换机基本实验－VLAN、 VTP、TRUNK (34)《计算机网络》实验指导书1、实验课程信息课程编号：061331课程名称：计算机网络实验总学时数：10适用专业：计算机科学与技术、信息与计算科学、信息管理与信息系统、电子商务等专业2、实验教学的目的和要求计算机网络是计算机和电子信息类专业的一门专业核心课程，先修课为计算机组成原理、数据结构、操作系统等课程。

计算机网络技术是从事计算机应用、信息技术的研究与应用和电子商务应用的人员应该掌握的重要知识。

通过课程实验，学生应学会和掌握计算机网络的基本概念和理论；学习和掌握通信媒体、网络工具的使用，典型网络设备的工作原理和使用配置方法，服务器的配置和测试方法，为进一步进行网络系统的分析、设计、组建、管理和进行网络应用打下良好的基础。

3、实验项目名称和学时分配计算机网络实验共10学时，实验分为“必修实验”和“选修实验”两大类。

其中必修实验2个，共4学时；选修实验分2个等级：A级和B级，学生可根据自身能力和兴趣爱好，自主选择选修实验A级或选修实验B级，共6学时。

4、实验教学设备和仪器（1）实验设备和仪器名称：RJ－45接头、双绞线、RJ－45压线钳、打线钳、测试仪、计算机等。

（2）计算机（内存为1G以上），学生一人一机。

（3）实验环境配置：计算机安装Windows XP或Windows 2003 Server系统，局域网。

千里之行，始于足下。

计算机网络》实验二 CISCO交换机的基本操作实验报告计算机网络》实验二 CISCO交换机的基本操作实验报告摘要：计算机网络的使用已经变得日常化，而交换机作为网络中常见的设备，对网络的稳定运行起着重要的作用。

本实验旨在通过对CISCO交换机的基本操作进行实践，加深对交换机工作原理的理解，掌握交换机的基本配置和网络故障排除等技能。

本文将详细介绍实验过程及结果，并对实验中所遇到的问题和解决方法进行讨论。

一、引言计算机网络是现代社会中信息传输的基础设施，其中交换机作为实现计算机之间进行数据传输和通信的关键设备，对网络的稳定运行起着重要的作用。

本实验通过对CISCO交换机的基本操作进行实践，旨在加深对交换机工作原理的理解，并掌握交换机的基本配置和故障排除等技能。

二、实验目的1. 掌握CISCO交换机的基本使用方法和操作步骤；2. 理解交换机的工作原理和基本配置；3. 能够进行交换机的基本配置和故障排除。

三、实验步骤及结果1. 实验环境准备(1) 操作系统：Windows 10；(2) 软件：PuTTY、CISCO交换机模拟器。

第1页/共3页锲而不舍，金石可镂。

2. 实验步骤(1) 打开PuTTY，通过SSH协议连接到CISCO交换机模拟器；(2) 输入用户名和密码以登录交换机；(3) 配置交换机的基本信息，如主机名、IP地址、子网掩码等；(4) 配置交换机的端口 VLAN 和端口模式；(5) 配置交换机的端口速率和双工模式；(6) 进行网络连通性测试，检查配置是否成功。

3. 实验结果及分析经过实验操作，成功登录CISCO交换机，并按照实验指导书要求进行了基本配置。

通过网络连通性测试，确认配置生效，并能正常进行数据传输和通信。

实验结果表明，基本操作步骤能够顺利实现，并取得了预期的实验效果。

四、问题与解决1. 问题1：无法连接到CISCO交换机。

解决方法：检查网络连接是否正常，重新配置PuTTY连接参数。

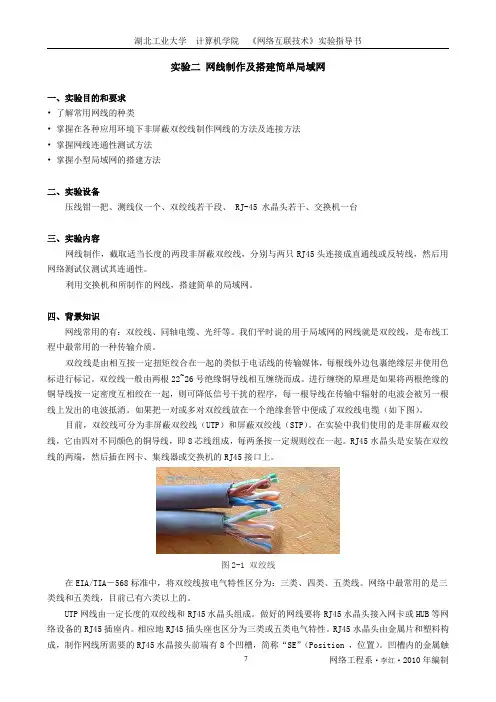

实验二网线制作及搭建简单局域网一、实验目的和要求•了解常用网线的种类•掌握在各种应用环境下非屏蔽双绞线制作网线的方法及连接方法•掌握网线连通性测试方法•掌握小型局域网的搭建方法二、实验设备压线钳一把、测线仪一个、双绞线若干段、RJ-45水晶头若干、交换机一台三、实验内容网线制作，截取适当长度的两段非屏蔽双绞线，分别与两只RJ45头连接成直通线或反转线，然后用网络测试仪测试其连通性。

利用交换机和所制作的网线，搭建简单的局域网。

四、背景知识网线常用的有：双绞线、同轴电缆、光纤等。

我们平时说的用于局域网的网线就是双绞线，是布线工程中最常用的一种传输介质。

双绞线是由相互按一定扭矩绞合在一起的类似于电话线的传输媒体，每根线外边包裹绝缘层并使用色标进行标记。

双绞线一般由两根22~26号绝缘铜导线相互缠绕而成。

进行缠绕的原理是如果将两根绝缘的铜导线按一定密度互相绞在一起，则可降低信号干扰的程序，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆（如下图）。

目前，双绞线可分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）。

在实验中我们使用的是非屏蔽双绞线，它由四对不同颜色的铜导线，即8芯线组成，每两条按一定规则绞在一起。

RJ45水晶头是安装在双绞线的两端，然后插在网卡、集线器或交换机的RJ45接口上。

图2-1双绞线在EIA/TIA－568标准中，将双绞线按电气特性区分为：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上的。

UTP网线由一定长度的双绞线和RJ45水晶头组成。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ45水晶接头前端有8个凹槽，简称“SE”（Position，位置）。

凹槽内的金属触点共有8个，简称“8C”（Contact,触点），因此业界对此有“8P8C”的别称。

《计算机网络基础》实训指导书实训一：网络基本概念及简单应用一、实训目的1）单机系统软件的安装方法2）网卡设备的驱动程序安装方法3）掌握获取Internet资源的方法，掌握Internet搜索引擎的使用，熟练掌握电子邮件E-mail 的使用二、实训环境1）Windows 操作系统的计算机，具备Internet环境。

2）Win2000、Ghost、网卡驱动程序三、实训步骤1、安装单机系统计算机的主机首先要安装操作系统，Windows 2000系统是一种常用的操作系统之一，由于本实训中需要进行多次反复操作，基于Windows 2000的基本安装大家在计算机组装实训中已经操作过了，这里就不再重复操作，下面着重以磁盘克隆软件Ghost为例来说明系统的还原方法。

（1）GHOST软件介绍：GHOST是著名的硬盘复制与还原的软件，不仅可以进行硬盘对硬盘的克隆，而且可以进行分区到分区的克隆。

菜单介绍：Local本地硬盘间的备份LPT网络硬盘间的备份Option设置(一般不做调整，使用默认值)Quit退出作为单机用户，我们只选择Local，其包括以下几选项：●Disk硬盘操作选项To Disk硬盘对硬盘完全拷贝To Image硬盘内容备份成镜像文件（*.gho）From Image从镜像文件恢复到原来硬盘●Partition硬盘分区操作选项To Partition分区对分区完全拷贝To Image分区内容备份成镜像文件From Image从镜像文件复原到分区check检查功能选项（2）操作步骤（划线部分为键盘输入命令）●进入DOS界面：插入win98启动光盘或软盘，然后重新启动计算机，或重新启动计算机时选择安装win98 dos系统（按F8选择）●运行GHOST软件：C:\>D:D:\>CD \SETUP\GHOSTD:\SETUP\GHOST>GHOST●恢复镜像文件选择Local→Partition→From Image，从镜像文件恢复系统。

《计算机网络》 实验指导书 课 程：计算机网络 编 著：孙兴春 讲 师 审 批： 文立斌 高级工程师计算机与信息科学系计算机科学与技术教研室 2009 年 9 月 8 日 东莞理工学院城市学院CITY COLLEGE OF DGUT《计算机网络》是计算机科学与技术和软件工程专业的一门重要的专业基础课程。

它是集计算机技术、通信技术、计算机软件、硬件和操作系统为一体的综合应用课程。

通过本课程的学习、实验，使学生能够掌握计算机网络的基本知识和基本技能，并提高其实验动手能力，增强其实际应用能力，更好地为以后的工作、学习服务。

通过实验，进一步加深理解计算机网络原理、提高学生的实践能力以及对网络相关研究方向的认识。

在学习完该课程的相关内容后，学生能够更深入地使用网络命令进行网络测试和维护、合理地规划和实现局域网、配置相应的服务、对交换机和路由器进行基本的配置和管理。

在此基础上利用实验室现有的设备构建一个局域网，完成所有的配置和测试，提高网络工程能力，同时加深对理论的理解以及应用。

本实验指导书是作为《计算机网络》课程学习的补充，对于《计算机网络》的实验环境和实验所需的预备知识进行了详细的介绍，同时对每个实验都根据实验目的精心设计了实验内容，给出了实验步骤。

共20学时的实验学时。

拟定安排以下9个实验，其中实验四占4个课时，其他各两个课时。

实验一：双绞线的制作实验二：CRC的VC++/C++实现实验三：IP协议分析实验四：子网划分与多网段互连互通实验五：动态路由协议配置实验六：TCP/UDP协议分析实验七：DNS服务器的搭建实验八：FTP、WWW服务器的搭建实验九：电子邮件的加密处理总则 (1)实验一双绞线的制作 (2)实验二CRC的VC++/C++实现 (7)实验三IP协议分析 (8)实验四子网划分与多网段互连互通 (12)实验五动态路由协议配置 (16)实验六TCP/UDP协议分析 (21)实验七DNS服务器的搭建 (22)实验八FTP、WWW服务器的搭建 (24)实验九电子邮件的加密处理 (27)本实验指导书的编写依据是《计算机网络》课程实验教学大纲。

计算机网络实验指导书湖南工业大学计算机与通信学院网络工程系目录实验一 802.3协议分析和以太网 (3)一、实验目的 (3)二、预备知识 (3)三、实验环境 (4)四、实验步骤 (5)五、实验报告内容 (6)实验二 IP层协议分析 (7)一、实验目的 (7)二、实验环境 (7)三、实验步骤 (7)四、实验报告内容 (8)实验三 TCP协议分析 (9)一、实验目的及任务 (9)二、实验环境 (9)三、实验步骤 (9)四、实验报告内容 (10)实验四 HTTP和DNS分析 (11)一、实验目的及任务 (11)二、实验环境 (11)三、实验步骤 (11)四、实验报告内容 (12)实验一802.3协议分析和以太网一、实验目的1.分析802.3协议2.熟悉以太网帧的格式3.熟悉ARP报文的格式二、预备知识要深入理解网络协议，需要仔细观察协议实体之间交换的报文序列。

为探究协议操作细节，可使协议实体执行某些动作，观察这些动作及其影响。

这些任务可以在仿真环境下或在如因特网这样的真实网络环境中完成。

观察在正在运行协议实体间交换报文的基本工具被称为分组嗅探器（packet sniffer）。

顾名思义，一个分组嗅探器捕获（嗅探）计算机发送和接收的报文。

一般情况下，分组嗅探器将存储和显示出被捕获报文的各协议头部字段内容。

图1为一个分组嗅探器的结构。

图1右边是计算机上正常运行的协议（在这里是因特网协议）和应用程序（如：Web浏览器和ftp客户端）。

分组嗅探器（虚线框中的部分）是附加计算机普通软件上的，主要有两部分组成。

分组捕获库接收计算机发送和接收的每一个链路层帧的拷贝。

高层协议（如：HTTP、FTP、TCP、UDP、DNS、IP等）交换的报文都被封装在链路层帧(Frame)中，并沿着物理介质（如以太网的电缆）传输。

图1假设所使用的物理媒体是以太网，上层协议的报文最终封装在以太网帧中。

分组嗅探器的第二个组成部分是分析器。

《计算机网络》实验指导书学院：计算机科学技术学院专业：物联网工程适用班级：1201-1202适用时间：2013-2014第二学期二○一三年太原理工大学计算机网络课程技术交流QQ群：135822243实验目录实验1 PacketTrace基本使用 (3)实验2 交换机配置 (11)实验3 VLAN基本配置 (14)实验4 VLAN 主干道配置 (17)实验5 路由器的基本配置 (19)实验6 静态路由配置 (22)实验7 RIP路由协议配置 (27)实验8 单区域OSPF路由协议配置 (31)实验9 DHCP的配置 (36)实验1 PacketTrace基本使用一、实验目的掌握Cisco Packet Tracer软件的使用方法。

二、实验任务在Cisco Packet Tracer中用HUB组建局域网，利用PING命令检测机器的互通性。

三、实验设备集线器（HUB）一台，工作站PC三台，直连电缆三条。

四、实验环境实验环境如图1-1所示。

图1-1 实验环境五、实验步骤（一）安装模拟器1、运行“PacketTracer53_setup”文件，并按如下图所示完成安装；图1-2 安装界面点“NEXT”图1-3 安装界面选择“I accept the agreement”后，点“next”图1-4 安装界面不用更改安装目录，直接点“next”图1-5 安装界面点“next”图1-6 安装界面点“next”图1-7 安装界面点“install”图1-8 安装界面正在安装图1-9 安装界面点“Finish”，安装完成图1-10 PT界面（二）使用模拟器1、运行Cisco Packet Tracer软件，在逻辑工作区放入一台集线器（HUB）和三台终端设备PC，用直连线（Copper Straight-Through）按下图将HUB和PC工作站连接起来，HUB端接Port口，PC端分别接以太网（Fastethernet）口。

本内容下载网址ftp://222.192.160.10:8821/ （江苏建筑职业技术学院信息技术实验实训中心）LZQ目录下《计算机网络技术实训》课程实习任务书、指导书适用班级：控制11-1、2指导教师：李志球、吴希实习时间：2013年1月《计算机网络技术实训》任务书计算机控制技术专业控制11-1、2本任务书根据计算机应用技术专业培养方案及“计算机网络技术实训”大纲制订。

一、实训目的《计算机网络技术实训》是本专业重要的一个课程实习，是《计算机网络基础》课程后续的实践教学环节。

实习目的是为了进一步掌握课程内容，锻炼学生实际动手能力，熟练掌握双绞线（直通和交叉连接线）的制作和连接、安装局域网、网络连通测试、广域网接入、Internet信息服务器（IIS）的安装、网络资源共享、子网划分、VLAN的配置、交换机和路由器等网络设备的配置、局域网网络故障的检测与排除等知识。

通过实习加深对数据通信和网络基础知识的认识，掌握组网的基本技能，培养学生和动手能力和对网络的知识运用能力。

构建局域网、网络资源共享、常用网络命令的使用、Internet信息服务器（IIS）的安装、创建Web个人网站、交换机和路由器等网络设备的基本配置二、实训项目及具体内容项目一、构建局域网双绞线（直通和交叉连接线）的制作和连接、测试仪使用、网络连接、使用Hub或Switch 联成局域网，Internet协议（TCP/IP）的配置（包括IP地址、子网掩码、网关、DNS服务器等设置）、网络连通性测试（ipconfig、Ping等命令的使用）。

要求建成一个完整的局域网。

项目二、网络资源共享配置网络软件、硬件资源的共享。

包括打印机、光驱等硬件资源，硬盘、文件夹、应用程序等软件资源等共享。

项目三、Internet信息服务器（IIS）的安装利用Windows 2000 Server平台，安装Internet信息服务器（IIS）。

配置WWW、FTP、DNS等服务器，并进行配置。

双实验平台的路由实验设计双实验平台的路由实验设计实验一路由器基本配置实验实验二路由器的密码恢复实验实验三路由器的IOS恢复实验实验四路由器通信基础实验实验五静态路由的配置实验实验六RIP路由协议实验实验七OSPF路由协议实验实验八PPP协议实验实验九ACL配置实验实验十NAT配置实验实验十一DHCP配置实验实验十二Packet Tracer综合实验实验一路由器基本配置实验1.1实验目标：通过本实验，我们应该掌握：●通过Console口配置路由器●通过telnet配置设备●基本配置命令1.2 设备要求●路由器一台●PC机一台●网线一根●Console线一根1.3实验环境搭建图1-1实验基本拓扑1.4命令参考1.5 检测PC与路由器的连通性使用ping命令检测，能否ping通路由器；并在PC上运行telnet应用程序登录路由器。

如果没有成功，请检查配置文档实验二路由器的密码恢复实验2.1实验目标：通过本实验，我们应该掌握：●路由器的密码恢复●路由器重置2.2 设备要求●路由器一台●PC机一台●Console线一根2.3实验环境搭建图2-1 实验基本拓扑2.4命令参考真机平台第一步：当我们用console线连接MSR路由器控制时同样需要密码，而这个密码也被遗忘了。

第二步：这时我们可以将MSR路由器的电源关闭，然后在CONSOLE线连接正常的情况下重新启动MSR路由器。

第三步：注意观察终端连接中显示的信息，当出现“press CTRL+B to enter extended boot menu”时我们迅速按下CTRL和B键，这样将进入扩展启动选项。

第四步：在扩展启动选项中有九个选项提供给我们选择，依次是启动CF卡中的系统，进入串口子菜单，进入以太口子菜单，文件控制，修改bootrom的密码，忽略加载系统config文件启动，清空super超级密码，设备操作以及重新启动。

要注意的是清空super超级密码并不是我们要选择的，他只适用于基于密码的验证而不是基于用户名和密码两者验证的方式。

实验一交换机的基本配置一、实验目的1.掌握交换机命令行各种操作模式及其相互切换。

2.掌握交换机的全局配置。

3.掌握交换机端口的基本配置。

4.掌握交换机配置的查看方法。

二、实验设备S2126G交换机一台，PC机两台，直连线一条。

三、技术原理交换机是一种基于MAC地址识别，能完成封装、转发数据包功能的网络设备。

交换机可以学习MAC地址，并把其存放在内部地址表中，通过在数据包的始发者和目标接收者之间建立临时的交换路径，使数据包直接由源地址到达目的地址。

交换机有以下四种命令行操作模式：1．用户模式，提示符为switch>，这是进入交换机后得到的第一个模式，该模式下可以查看交换机的软硬件版本信息，并进行简单的测试。

用户模式下输入enable即可进入下面的特权模式。

2．特权模式，提示符为switch#，这是由用户模式进入的下一个模式，该模式下可以对交换机的配置文件进行管理和查看。

特权模式下输入configue terminal即可进入下面的全局配置模式。

3．全局配置模式，提示符为switch(config)#，属于特权模式的下一级模式，该模式下可以配置交换机的全局性参数（如主机名、登陆信息等）。

全局模式下输入类似interface fastethernet 0/5即可进入下面的端口模式。

4．端口模式，提示符为switch(config-if)#，属于全局模式的下一级模式，该模式下可以对交换机的端口进行参数配置。

可以通过exit命令退回到当前模式的上一级操作模式，通过end命令从特权模式以下级别直接返回到特权模式。

交换机的端口速率参数有10(10Mbit/s)、100(100Mbit/s)、auto(自适应)等三种选择，默认是auto。

端口工作模式有full(全双工)、half(半双工)、auo(自适应) 等三种选择，默认是auto。

四、实验步骤1．按图1-1将PC机通过串口（Com）连接到交换机Switch的控制（Console）端口，通过网卡(NIC)连接到交换机的F0/1端口。

计算机网络技术实验指导书一、实验目的计算机网络技术实验是计算机相关专业课程的重要实践环节，旨在帮助学生深入理解计算机网络的基本原理、技术和应用，培养学生的实践能力、创新能力和解决实际问题的能力。

通过本实验课程，学生将能够掌握计算机网络的组建、配置、管理和维护等方面的技能，为今后从事计算机网络相关工作打下坚实的基础。

二、实验环境1、硬件环境计算机：若干台，配置要求不低于英特尔酷睿 i5 处理器、8GB 内存、500GB 硬盘。

网络设备：交换机、路由器、防火墙等。

网线、水晶头、压线钳等网络布线工具。

2、软件环境操作系统：Windows 10、Windows Server 2019 等。

网络模拟软件：Packet Tracer、GNS3 等。

网络管理工具：Wireshark、Sniffer 等。

三、实验内容1、网络拓扑结构的设计与搭建了解常见的网络拓扑结构，如星型、总线型、环型、树型和网状型。

根据给定的需求，设计合理的网络拓扑结构。

使用网络设备和网线，搭建实际的网络拓扑结构。

2、 IP 地址规划与子网划分掌握 IP 地址的分类、格式和表示方法。

学习子网掩码的作用和计算方法。

根据网络规模和需求，进行合理的 IP 地址规划和子网划分。

3、交换机的配置与管理了解交换机的工作原理和基本功能。

学习交换机的配置命令，如VLAN 的创建与配置、端口的设置等。

进行交换机的日常管理和维护，如查看端口状态、MAC 地址表等。

4、路由器的配置与管理掌握路由器的工作原理和路由选择算法。

学习路由器的配置命令，如静态路由、动态路由（RIP、OSPF 等）的配置。

进行路由器的网络连接和数据转发测试。

5、网络服务的配置与应用配置 DNS 服务器，实现域名解析。

配置 DHCP 服务器，为网络中的客户端自动分配 IP 地址。

配置 Web 服务器、FTP 服务器等，提供网络服务。

6、网络安全与管理了解网络安全的基本概念和常见威胁。

配置防火墙，实现网络访问控制。

计算机网络技术实验指导书一、实验目的计算机网络技术实验旨在帮助学生深入理解计算机网络的基本原理、协议和技术，培养学生的实践动手能力、问题解决能力和创新思维。

通过实验，学生将能够掌握网络设备的配置与管理、网络拓扑的构建、网络服务的搭建与测试等方面的技能，为今后从事计算机网络相关工作或进一步的学习研究打下坚实的基础。

二、实验环境1、硬件环境计算机：若干台，配置不低于英特尔酷睿 i5 处理器、8GB 内存、500GB 硬盘。

网络设备：交换机、路由器等。

网线、水晶头等连接材料。

2、软件环境操作系统：Windows 10、Windows Server 等。

网络模拟软件：Packet Tracer、GNS3 等。

网络工具软件：Wireshark、Tracert 等。

三、实验要求1、实验前，学生应认真预习实验内容，熟悉相关的理论知识和实验步骤。

2、实验过程中，学生应严格遵守实验室的规章制度，爱护实验设备，按照实验指导书的要求进行操作。

3、学生应独立完成实验任务，遇到问题应积极思考，尝试自行解决，若无法解决，可向教师请教。

4、实验结束后，学生应整理好实验设备，关闭电源，清理实验台，并认真撰写实验报告。

四、实验内容实验一：网络拓扑结构的构建1、了解常见的网络拓扑结构，如总线型、星型、环型、树型和网状型。

2、使用网络模拟软件（如 Packet Tracer）构建一个简单的星型网络拓扑，包括计算机、交换机等设备。

3、为网络中的设备配置 IP 地址、子网掩码等网络参数，使其能够相互通信。

实验二：交换机的基本配置与管理1、认识交换机的外观、端口类型和指示灯含义。

2、通过控制台端口（Console 口）连接交换机，使用命令行界面（CLI）对交换机进行基本配置，如设置交换机名称、管理 IP 地址、VLAN 等。

3、学习使用 Telnet 或 SSH 方式远程管理交换机。

实验三：路由器的基本配置与管理1、了解路由器的工作原理和功能。

目录实验1 实验环境熟悉 (1)实验2 网络协议仿真软件的熟悉 (2)实验3 编辑并发送LLC帧 (3)实验4 编辑并发送MAC帧 (4)实验5 (5)实验6 网际协议IP (6)实验7 Internet控制报文协议icmp (8)实验8 用户数据报协议UDP (10)实验9 传输控制协议TCP (11)实验一：实验环境的熟悉实验目的:1．掌握实验系统的软硬件组成2．熟悉实验系统软件界面实验设备:N台计算机，中软吉大的协议仿真软件实验步骤:1．由教师引领，观察实验室硬件布局、网线连接、主要设备等相关情况；2．打开中软吉大的协议仿真软件，了解软件的组成模块（包括仿真编辑器和协议分析器）；2．了解实验中要用到的3种网络拓扑结构图；3．了解每种拓扑图中计算机的连接方法和ip地址的设置方法；主服务器IP设为172.16.1.100；其它机器设为172.16.1.*mask:255.255.255.0Gateway:172.16.1.1Dns:172.16.1.1004．打开中软吉大网络协议仿真教学系统（通用版）课件，熟悉9个实验的名称，有关实验的说明。

实验二：网络协议仿真软件的熟悉实验目的:1．熟悉仿真编辑器界面的操作2．熟悉协议分析器界面的操作实验设备:N台计算机，中软吉大的协议仿真软件实验步骤:打开中软吉大的协议仿真软件，浏览界面，尝试使用界面上的工具按钮。

（1）打开仿真编辑器。

该系统的初始界面分为5个部分：多帧编辑区、单帧编辑区、协议模型区、地址本和十六进制显示区a．多帧编辑区b．单帧编辑区c．协议模型区d．地址本e．十六进制显示区（2）应用实例a．编辑MAC层b．编辑IP层c．编辑TCP层（3）协议分析器使用简介a．会话分析b．协议解析（4）应用实例a．在单帧编辑区中编辑一个ICMP帧b．在协议分析器捕获该帧并分析实验三: 编辑并发送LLC帧实验目的：1.掌握以太网报文格式；2.掌握LLC帧报文格式；3.掌握仿真编辑器和协议分析器的使用方法；实验设备：集线器，N台计算机，N条双绞线，协议仿真系统实验步骤：1.将服务器和工作站用双绞线和HUB连通并加载协议仿真模块2.将主机A和B作为一组，主机A启动仿真编辑器，并编写一个LLC 帧。

辽东学院自编教材《计算机网络》实验指导书姜春霞编（计算机专业用）信息技术学院2012年12月目录实验一非屏蔽双绞线的制作与测试 (3)实验二链路层协议分析 (8)实验三网络层协议分析 (8)实验四静态路由 (10)实验一非屏蔽双绞线的制作与测试实验类型：验证型实验课时： 2 指导教师：时间：201 4 年12 月日课次：第节教学周次：第周实验分室：实验台号：实验员：一、实验目的1．了解双绞线的特性与应用场合。

2．熟悉T568A和T568B标准线序的排列顺序。

3．掌握双绞线的制作方法。

4．让学生掌握线缆测试的简单方法，学会使用简易测线仪，了解连接状态指示灯的含义。

二、实验要求1．熟悉各种网络组成元件，了解设备功能；2．准备实验工具：双绞线，测试仪，水晶头，压线钳；3．掌握各种网线应用场合，能够制作标准网线；4．连通测试；三、实验内容1．直通UTP电缆的制作；2．交叉UTP电缆的制作；3．网线的连通性的测试；4．认识常用联网设备。

四、实验步骤1．认识在制作过程中要用到的材料和工具。

UTP-5双绞线图3-1 非屏蔽双绞线UTP-5(5类非屏蔽双绞线)是目前局域网中使用最为广泛的网线。

它有八根铜质导线两两绞合在一起，形成4对。

绞合的目的是利用铜线中电流产生的电磁场互相作用抵消邻近线路的干扰，并减少来自外界的干扰，提高信号传输质量。

每英寸长度上相互缠绕的次数决定其抗干扰的能力和通信的质量，绞合得越紧密其通信质量越高。

导线的主体颜色分别为：橙、蓝、绿、棕。

与橙色线绞合在一起的白线为橙白，与蓝色线绞合在一起的白线为蓝白，与绿色线绞合在一起的白线为绿白，与棕色线绞合在一起的白线为棕白。

UTP-5的有效传输距离为100米/段，传输速率可达100Mbps。

RJ-45压线钳图3-2 压线钳RJ-45压线钳有三处不同的功能，最前端是剥线口，它用来剥开双绞线外壳。

中间是压制RJ-45头工具槽，这里可将RJ-45头与双绞线合成（将RJ-45接头上的金属片压入线路中，让金属片穿过双绞线的塑料皮，从而和内部铜质导线接触）。

计算机网络：理论与实践实验指导书陈鸣编著高等教育出版社二〇一三年二月2链路层实验(4学时)实验3：分析Ethernet II帧1. 实验目的1)深入理解Ethernet II帧结构。

2)基本掌握使用Wireshark分析俘获的踪迹文件的基本技能。

2. 实验环境1)运行Windows 2008 Server/Windows XP/Windows 7操作系统的PC一台。

2)PC具有以太网卡一块，通过双绞线与网络相连；或者具有适合的踪迹文件。

3)每台PC运行程序协议分析仪Wireshark。

3. 实验步骤1)分析踪迹文件中的帧结构用Wireshark俘获网络上收发分组或者打开踪迹文件，选取感兴趣的帧进行分析。

如图18所示，选取第10号帧进行分析。

在首部细节信息栏中，可以看到有关该帧的到达时间、帧编号、帧长度、帧中协议和着色方案等信息。

在“帧中协议”中，看到该帧有“Ethernet:IP:ICMP:data”的封装结构。

图18 分析帧的基本信息为了进一步分析Ethernet II 帧结构，点击首部细节信息栏中的“Ethernet II”行，有关信息展开如图19所示。

图19 Ethernet II 帧详细信息其中看到源MAC 地址为00:20:e0:8a:70:1a ，目的MAC 地址为00:06:25:da:af:73；以太类型字段中值为0x0800，表示该帧封装了IP 数据报；以及MAC 地址分配的相关信息。

2)分析以太帧结构将计算机联入网络，打开Wireshark 俘获分组，从本机向选定的Web 服务器发送Ping 报文。

回答下列问题：(1) 本机的48比特以太网MAC 地址是什么？(2) 以太帧中目的MAC 地址是什么？它是你选定的远地Web 服务器的MAC 地址吗？(提示：不是)那么，该地址是什么设备的MAC 地址呢？(这是一个经常会误解的问题，希望搞明白。

)(3) 给出2字节以太类型字段的十六进制的值。
