LXQ型电动单梁悬挂式起重机说明书
- 格式:doc
- 大小:296.50 KB
- 文档页数:8
电动单梁悬挂起重机说明书河南省永威起重机有限公司起重机专业生产厂家目录一、简单介绍 (1)二、性能参数表 (2)三、外形总图 (3)四、基本尺寸表 (5)五、安装调整 (10)六、压轮与总量 (11)七、使用 (13)八、维护 (13)九、电气控制原理图 (13)十、易损件明细表 (17)十一、附注 (17)附:易损件图河南省永威起重机有限公司说明书LX型电动单梁悬挂起重机(Q=0.5-5t;LK=3-16m)一、简单介绍LX型电动单梁悬挂起重机(以下简称起重机)是按照JB标准设计制造的与CD MD等形式的电动葫芦配套使用、成为一种有轨运行的轻小型起重机,其适用起重量为0.5-5吨,跨度为3-16米,工作环境温度为-25±40℃范围内。
本产品为一般用途起重机,多用于机械制造装配、仓库、山洞等场所,起重机主要有桥架(金属结构)电动葫芦、运行机构、电气设备等四部分组成,各部分机构特点如下:1、金属结构主梁(桥架)分两种形式:小吨位、小跨度的产品主梁由型钢(工字钢+槽钢)组焊而成:大吨位、大跨度的产品,主梁是采用钢板压延成型的U型钢与工字钢组焊成箱型实腹梁,横梁是由槽钢组成的,主、横梁用允许摆动—很小角度的单铰(销轴)连接,使起重机各车轮能更好的与轨道接触,不致悬空:此外,由于连接可拆,运输也比较方便。
2、电动葫芦电动葫芦可起升重物并沿主梁纵向移动,其具体结构形式,特点详见有关电动葫芦说明书3、运行机构本产品时采用分别驱动形式,驱制动靠锥形制动电动机来完成,传动是采用“一开一闭”式齿轮转动,其具体结构几乎完全与CD MD型电动葫芦运行小车相同。
4、电气设备本产品为地面操纵形式,电机采用鼠笼型,电气控制较简单,用户可照图1、图2组装,电器导线敷设见电器原理图和布线图。
本起重机均设有起升限位,终点行程开关等。
电源引入分安全滑触线形式和软缆引入形式,如用户对集电器安装尺寸有特殊要求,可由用户自己更改。
LX电动单梁悬挂起重机说1目录一·产品概况-----------------------------------1 二·外形总图与主要技术参数--------------2 三·安装、调试--------------------------------3 四·使用与维护--------------------------------4 五·电器控制原理图--------------------------5 六·易损件--------------------------------------6一、产品概述1.1 主要技术条件LX型电动单梁悬挂起重机的设计制造遵循《电动单梁悬挂起重机》JB2603-94标准,与CD1、MD1等电动葫芦配套使用,成为一种有轨运行的轻小型起重机。
一般起重机在0.5~5T,跨度3~16m,运行速度20m/min及30m/min,如果有特殊要求的可另外设计制造。
1.2 使用范围LX型起重机工作级别为A3~A5,工作环境-25℃~45℃,相对湿度≤85%,适用在无易燃、易爆物品及腐蚀介质条件工作。
融化金属、剧毒物品慎用!该起重机因其其有结构紧凑、刚性好、操作灵敏、噪音低、无污染、安全可靠等有点广泛用于工矿企业、仓库、料场等场所。
该起重机工作电源:AC 380V 50Hz,也可以根据客户要定制。
1.3 基本结构LX型起重机主要由主梁、横梁、电动小车、电器、起升结构组成。
电动小车、从动小车与CD1型小车通用,具有较好的通3用性和互换性。
一般情况0.5t 跨度3~16m :1t 跨度小于12m :2t 跨度小于等于7.5m 时可不配备横梁,也可根据用户需要配备横梁。
横梁轮距随起重机重量及跨度不同而不同。
详细情况见表1、表2、表3.电机电器性能及参数符合JB834、ZJB80013.3及JB/T6391.2有关标准。
起升机构情况详见电动葫芦说明书。

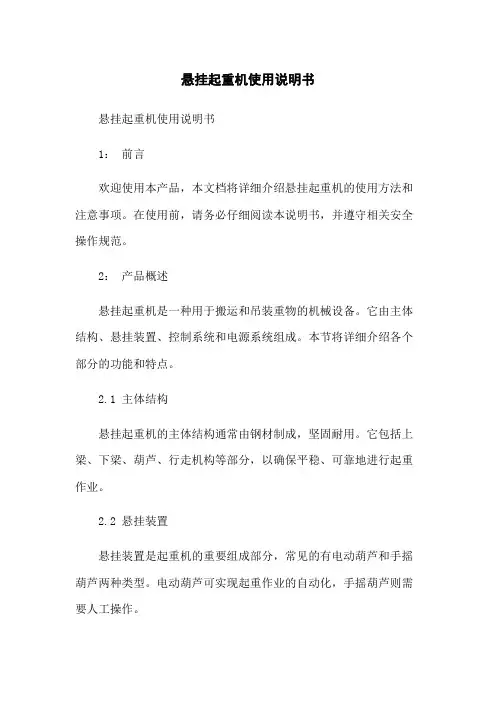

悬挂起重机使用说明书悬挂起重机使用说明书1:前言欢迎使用本产品,本文档将详细介绍悬挂起重机的使用方法和注意事项。
在使用前,请务必仔细阅读本说明书,并遵守相关安全操作规范。
2:产品概述悬挂起重机是一种用于搬运和吊装重物的机械设备。
它由主体结构、悬挂装置、控制系统和电源系统组成。
本节将详细介绍各个部分的功能和特点。
2.1 主体结构悬挂起重机的主体结构通常由钢材制成,坚固耐用。
它包括上梁、下梁、葫芦、行走机构等部分,以确保平稳、可靠地进行起重作业。
2.2 悬挂装置悬挂装置是起重机的重要组成部分,常见的有电动葫芦和手摇葫芦两种类型。
电动葫芦可实现起重作业的自动化,手摇葫芦则需要人工操作。
2.3 控制系统悬挂起重机的控制系统由电控箱和操纵台组成。
通过电控箱上的按钮和开关,可以实现对起重机的升降、移动、停止等控制操作。
2.4 电源系统悬挂起重机通常使用三相交流电源,电压和频率根据实际情况而定。
同时,还需要充分考虑供电电缆的安全使用和防护措施。
3:安全操作指南在使用悬挂起重机时,为了保证人员和设备的安全,需遵守以下操作指南。
3.1 操作前准备- 确保起重机所放置的地面平坦稳固,并没有障碍物。
- 检查起重机的主体结构是否损坏或松动。
- 检查悬挂装置的运行状况,确保其正常工作。
- 检查控制系统和电源系统是否正常。
3.2 操作过程- 在操作前,确保周围没有人员进入危险区域。
- 操作人员应站在安全位置,远离起重物体的下方。
- 在起重作业过程中,严禁超载操作,以免引发事故。
- 操作完成后,应及时关闭电源和系统开关,保证设备处于停机状态。
3.3 紧急情况处理- 在出现紧急情况时,应立即停止操作,并立即报告相关负责人。
- 在紧急情况下,切勿盲目解除负荷,应先采取安全措施,保护现场和人员安全,然后进行处理。
4:附件本文档涉及的附件包括:- 悬挂起重机的设计图纸- 悬挂起重机的检验报告5:法律名词及注释- 起重机:指专门用于起重吊装作业的机械设备。
LX电动单梁悬挂起重机使用说明书新乡市中原起重机械总厂有限公司目录一、简单介绍 (3)二、性能参数表 (5)三、外形总图 (6)四、基本尺寸表 (7)五、安装调整 (12)六、轮压与总重 (13)七、使用 (16)八、维护 (16)九、电气控制原理图、布线图 (17)十、易损件明细表 (19)十一、附注 (19)简单介绍LX电动单梁悬挂起重机(以下简称起重机)是按标准JB2603-2008设计制造的,与CD1、MD1等形式的电动葫芦配套使用,成为一种有轨运行的轻小起重机,其适用起重量为:0.5t-5t,适用跨度为3-16m,工作环境温度为-20-+40度范围内。
本产品为一般用途起重机,多用于机械制造装配、仓库、山洞等场所,起重机主要由桥梁(金属结构)电动葫芦、运行机构、电气设备等四部分组成,各部分的结构特点如下:1、金属结构主梁(桥架)分两种形式,小吨位、小跨度的产品主梁由型钢(工字钢十槽钢)组成并采用了无横梁的结构形式,大吨位、大跨度的产品,主梁是采用钢板压延成形的,主、横梁用允许摆动一很小角度的单铰(销轴)连接,使起重机各车轮能更好地与轨道接触,不致悬空,此外由于连接可拆,运输方便。
2、电动葫芦电动葫芦可起升重物并沿主梁纵向移动,其具体结构形式,特点详见有关电动葫芦说明书。
3、运行机构本产品是采用分别驱动形式,驱制动靠锥形制动电动机来完成,传动是采用“一开一闭”式齿轮传动,其具体结构几乎完全与CD1、MD1型电动葫芦运行小车相同。
4、电气设备本产品为地面操纵形势,电动机鼠笼形,电器控制较简单,用户可照图1、图2组装电器,导线敷设见电气原理图,布线图。
本起重机均设有起升限位,终点行程开关等。
电源引入分滑轮集电器型式和软缆引入器型式,如用户不提出要求,我厂按滑轮集电器供货,如用户对集电器安装尺寸有特殊要求,可由用户自已更改。
采用滑轮集电器的供电滑线可采用ф8-10圆钢架设起重机的轨道要良好接地,接地电阻不应大于4欧姆。
LX电动单梁悬挂起重机说明书目录一·产品概况-----------------------------------1二·外形总图与主要技术参数--------------2三·安装、调试--------------------------------3四·使用与维护--------------------------------4五·电器控制原理图--------------------------5六·易损件--------------------------------------6一、产品概述1.1 主要技术条件LX型电动单梁悬挂起重机的设计制造遵循《电动单梁悬挂起重机》JB2603-94标准,与CD1、MD1等电动葫芦配套使用,成为一种有轨运行的轻小型起重机。
一般起重机在0.5~5T,跨度3~16m,运行速度20m/min及30m/min,如果有特殊要求的可另外设计制造。
1.2 使用范围LX型起重机工作级别为A3~A5,工作环境-25℃~45℃,相对湿度≤85%,适用在无易燃、易爆物品及腐蚀介质条件工作。
融化金属、剧毒物品慎用!该起重机因其其有结构紧凑、刚性好、操作灵敏、噪音低、无污染、安全可靠等有点广泛用于工矿企业、仓库、料场等场所。
该起重机工作电源:AC 380V 50Hz,也可以根据客户要定制。
1.3 基本结构LX型起重机主要由主梁、横梁、电动小车、电器、起升结构组成。
电动小车、从动小车与CD1型小车通用,具有较好的通用性和互换性。
一般情况0.5t跨度3~16m:1t跨度小于12m:2t跨度小于等于7.5m时可不配备横梁,也可根据用户需要配备横梁。
横梁轮距随起重机重量及跨度不同而不同。
详细情况见表1、表2、表3.电机电器性能及参数符合JB834、ZJB80013.3及JB/T6391.2有关标准。
起升机构情况详见电动葫芦说明书。

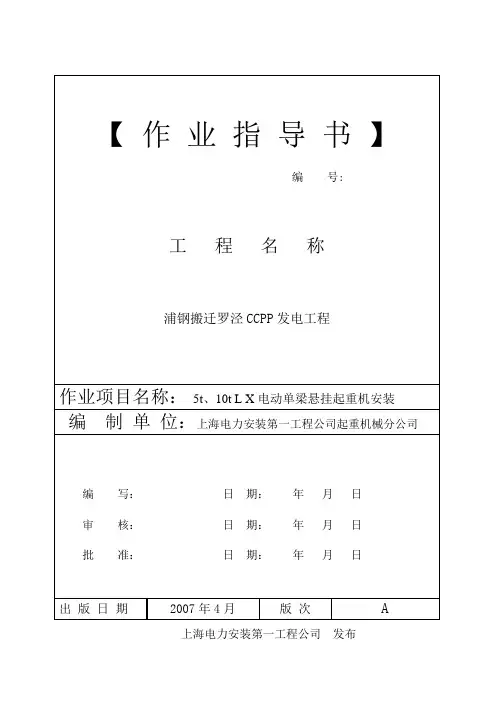

上海电力安装第一工程公司发布目录1.编制依据 (2)2.工程概况及主要工作量 (2)3.对参加作业人员的资格和要求 (3)4.施工作业所需工器具的规格及等级和配备及劳动力配备 (3)5.作业前的准备工作和必须具备的条件 (4)6.作业程序、方法和内容 (4)7.施工安全管理措施 (8)8.环境保护管理措施 (12)9.危险源控制措施 (12)附表行车安装流程图1. 编制依据1.1 LX电动单梁悬挂起重机安装说明书及图纸。
1.2 起重设备安装工程施工及验收规范 GB50278-981.3 电力建设安全工作规程。
2. 工程概况及主要工作量2.1工程概况2.1.1 220x1000w变压站安装LX电动单梁悬挂起重机。
跨距为9.2m。
额定起重量为5t。
2.2主要工作量LX电动单梁悬挂起重机5t/9 m2台LX电动单梁悬挂起重机10t/9 m1台3. 对参加作业人员的资格和要求3.1所有参加作业人员(钳工、电焊工、火焊工、起重工、操作工、测量工、架子工)必须持证上岗。
3.2作业开始前组织参加作业人员进行针对性的培训,主要是熟悉施工图和设备特点、掌握安装程序和工艺质量要求、并且了解安全操作规范和环境保护要求。
4. 施工作业所需工器具及劳动力配备4.1主要机具配备(见表4-1)主要机具配备表表4–14.2计量器具配备(见附表1)4.3劳动力配备表5. 作业前的准备工作和必须具备的条件5.1技术准备工作5.1.1仔细阅读安装说明书及施工图,了解设备结构。
5.1.2根据现场实际场地和设备条件确定起吊方案。
5.1.3对作业人员进行技术交底,使作业人员熟悉施工图纸,工艺要求,质量标准。
5.2 安装前土建必须移交钢结构安装的技术资料,并经验收合格。
5.3安装场地准备工作5.3.1准备好拼装及吊装区域的隔离用栏杆或红白带。
5.3.2整理一块20m*20m的场地作为行车拼装及设备临时堆场。
5.4安全工作方面的准备5.4.1制定相应的设备起吊安全技术措施。

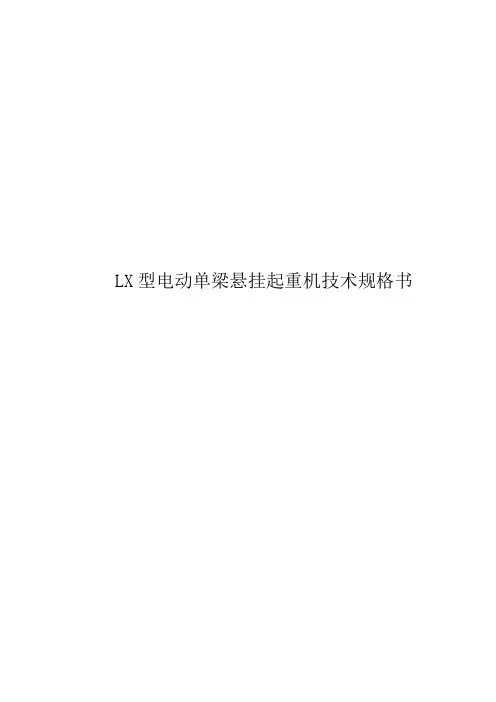

LX型电动单梁悬挂起重机技术规格书1 工程概述1.1工程名称:天然气液化工程1.2 业主单位:张家口国储液化天然气有限公司2、技术规范书2.1设备名称:LX型电动单梁悬挂起重机(不含电动葫芦)1、设备位号: 450-52、型号: LX3、起重量: 3T4、运行速度: 20m/min5、工作级别: A3~A46、材质:厂家按照行业标准执行7、订货数量:1(套)8、控制形式:自带控制柜9、安装方式:室内10、安装条件:见附图特别说明:由于业主已采购了一台CD3-9D型电动葫芦,因此本LX单梁吊车不再配套电动葫芦。
2.2施工、建造及调试除不属于供方的工作外,设计文件和国家规范要求的所有采办、运输、制造、建造、安装、组装焊接、施工等工作内容,和/或按照惯例应包括的工作均属供方的工作范围,达到联合试运和业主接收要求。
供方应按照设计文件要求和国家现行最新的有关规范、标准、规则、法规、规定、准则、条律、条令的规定完成所有工作。
3 执行标准、质量控制、质保体系3.1执行标准《电动悬挂起重机》 JB/T2603-20083.2质量控制要做到产品在使用过程中确保安全性,性能的优越性,首先,设计上必须是做到结构先进,严格按相关标准、规范去设计,既要确保使用安全性能,又能体现其经济性和合理性。
其次,必须在制造全过程中各个环节严加控制,使得质量得以保障。
通过健全的质量保证体系,对制造全过程设立各个控制环节和控制点,主要为原材料外购件的质量控制、加工工艺控制、焊接质量控制、检验试验过程控制,实行各控制环节责任人员负责制,对质量活动的全过程负责到底,并通过表单、数据的形式记录并作永久性的保存,可实现对每个设备每个环节的质量追溯。

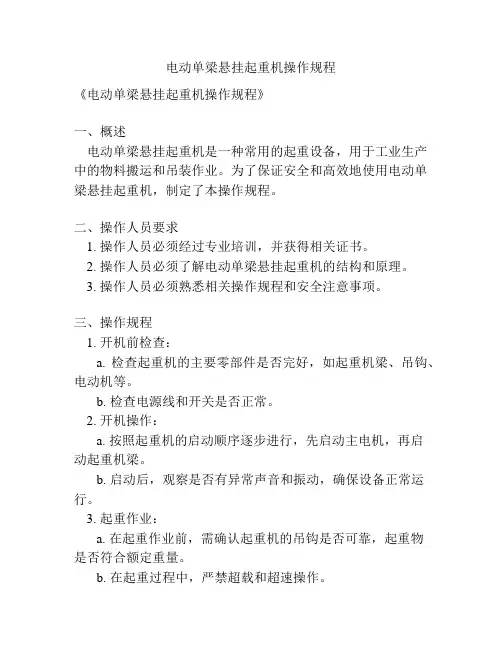

电动单梁悬挂起重机操作规程《电动单梁悬挂起重机操作规程》一、概述电动单梁悬挂起重机是一种常用的起重设备,用于工业生产中的物料搬运和吊装作业。
为了保证安全和高效地使用电动单梁悬挂起重机,制定了本操作规程。
二、操作人员要求1. 操作人员必须经过专业培训,并获得相关证书。
2. 操作人员必须了解电动单梁悬挂起重机的结构和原理。
3. 操作人员必须熟悉相关操作规程和安全注意事项。
三、操作规程1. 开机前检查:a. 检查起重机的主要零部件是否完好,如起重机梁、吊钩、电动机等。
b. 检查电源线和开关是否正常。
2. 开机操作:a. 按照起重机的启动顺序逐步进行,先启动主电机,再启动起重机梁。
b. 启动后,观察是否有异常声音和振动,确保设备正常运行。
3. 起重作业:a. 在起重作业前,需确认起重机的吊钩是否可靠,起重物是否符合额定重量。
b. 在起重过程中,严禁超载和超速操作。
4. 停机操作:a. 停机前,确保起重物安全放置后,逐步关闭起重机梁和主电机。
b. 停机后,进行设备的清洁和维护保养工作。
四、安全注意事项1. 操作人员在操作时必须穿戴符合要求的个人防护装备。
2. 禁止擅自更改电动单梁悬挂起重机的相关设置和参数。
3. 在悬挂起重机上方和下方保持通畅,禁止障碍物阻挡。
4. 在起重作业时,禁止他人靠近作业区域。
五、补充规定1. 在特殊情况下,如天气恶劣或设备出现故障,立即停止起重作业。
2. 若操作人员发现起重机设备存在异常,应立即上报相关人员进行检修和维护。
通过遵守上述操作规程,能够确保电动单梁悬挂起重机的安全运行,提高工作效率,避免事故发生。
单梁悬挂起重机说明书目录一·产品概况-----------------------------------1 二·外形总图与主要技术参数--------------2 三·安装、调试--------------------------------3 四·使用与维护--------------------------------4 五·电器控制原理图--------------------------5 六·易损件--------------------------------------6一、产品概述1.1 主要技术条件LX型电动单梁悬挂起重机的设计制造遵循《电动单梁悬挂起重机》JB2603-94标准,与CD1、MD1等电动葫芦配套使用,成为一种有轨运行的轻小型起重机。
一般起重机在0.5~5T,跨度3~16m,运行速度20m/min及30m/min,如果有特殊要求的可另外设计制造。
1.2 使用范围LX型起重机工作级别为A3~A5,工作环境-25℃~45℃,相对湿度≤85%,适用在无易燃、易爆物品及腐蚀介质条件工作。
融化金属、剧毒物品慎用!该起重机因其其有结构紧凑、刚性好、操作灵敏、噪音低、无污染、安全可靠等有点广泛用于工矿企业、仓库、料场等场所。
该起重机工作电源:AC 380V 50Hz,也可以根据客户要定制。
1.3 基本结构LX型起重机主要由主梁、横梁、电动小车、电器、起升结构组成。
电动小车、从动小车与CD1型小车通用,具有较好的通用性和互换性。
一般情况0.5t跨度3~16m:1t跨度小于12m:2t跨度小于等于7.5m时可不配备横梁,也可根据用户需要配备横梁。
横梁轮距随起重机重量及跨度不同而不同。
详细情况见表1、表2、表3.电机电器性能及参数符合JB834、ZJB80013.3及JB/T6391.2有关标准。
起升机构情况详见电动葫芦说明书。

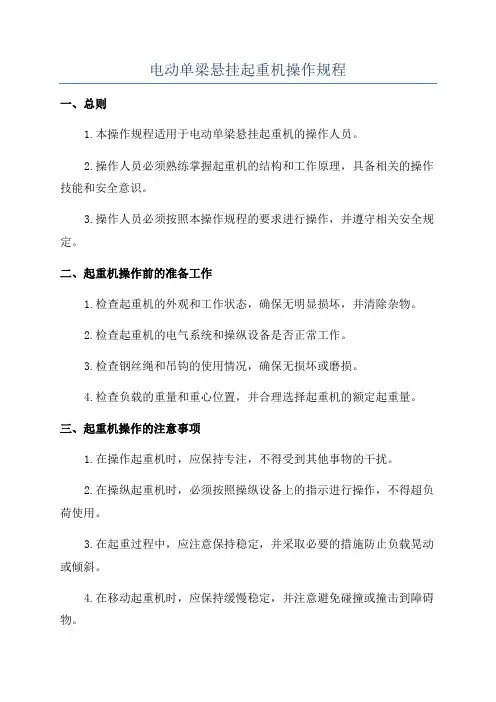

电动单梁悬挂起重机操作规程一、总则1.本操作规程适用于电动单梁悬挂起重机的操作人员。
2.操作人员必须熟练掌握起重机的结构和工作原理,具备相关的操作技能和安全意识。
3.操作人员必须按照本操作规程的要求进行操作,并遵守相关安全规定。
二、起重机操作前的准备工作1.检查起重机的外观和工作状态,确保无明显损坏,并清除杂物。
2.检查起重机的电气系统和操纵设备是否正常工作。
3.检查钢丝绳和吊钩的使用情况,确保无损坏或磨损。
4.检查负载的重量和重心位置,并合理选择起重机的额定起重量。
三、起重机操作的注意事项1.在操作起重机时,应保持专注,不得受到其他事物的干扰。
2.在操纵起重机时,必须按照操纵设备上的指示进行操作,不得超负荷使用。
3.在起重过程中,应注意保持稳定,并采取必要的措施防止负载晃动或倾斜。
4.在移动起重机时,应保持缓慢稳定,并注意避免碰撞或撞击到障碍物。
5.在吊运过程中,应保持负载与地面垂直,避免侧倾或变形。
6.在停止使用起重机时,应将操作设备归位,并切断电源。
四、起重机的日常维护1.定期检查起重机的各个部件,如悬挂系统、传动系统和制动系统,确保运行正常。
2.定期对起重机进行润滑,确保各个摩擦面良好摩擦和运转。
3.定期清洁起重机的外观,并检查电气系统和操纵设备是否有松动或损坏。
4.定期检查起重机的安全装置和限位器,确保正常工作。
5.定期对钢丝绳和吊钩进行检查,发现损坏或磨损要及时更换。
五、紧急情况处理1.在遇到紧急情况时,应立即切断电源,并采取相应的紧急救援措施。
2.在起重机运行中发现异常情况时,应立即停止使用,并及时上报相关主管部门。
3.在遇到严重事故或安全事故时,应迅速采取措施保护现场,并立即报警。
六、执勤记录1.操作人员必须认真填写起重机的执勤记录,如起重机的使用时间、维护情况等。
2.在使用起重机出现异常情况时,应在执勤记录中详细描述,并通知相关部门。
七、操作人员的安全培训和考核1.操作人员必须定期接受安全培训,提高安全意识和操作技能。
LD型\LX型
电动单梁、悬挂起重机
说明书
云南锡业机械制造有限责任公司
目录
一、产品简介
二、外形总图
三、性能参数表
四、安装
五、使用
六、维护
七、易损件表
八、轴承明细表
九、附注
一、产品简介
LD型电动单梁桥式起重机和LX型电动单梁悬挂起重机(以下简称“起重机”)是按标准JB1306-1994和JB/T2603-1994设计制造的,与CD1、MD1等形式的电动葫芦配套使用,成为一种有轨运行的轻小型起重机,LD 型电动单梁起重机起重量为1~16吨,适用跨度为7.5~22.5米(16吨为6.5~16.5米),LX型电动单梁悬挂起重机起重量为1~5吨,适用跨度为3~16米,工作环境湿度在-25~+40℃范围内。
为方便用户,LD型电动单梁起重机设有地面和操纵室两种操纵形式,操纵室又设有端面和侧面开门两种形式,以供用户选择使用。
LX型电动悬挂起重机只有地面操纵一种操纵方式。
本产品为一般用途起重机,多用于机械制造、装配、仓库等场所,其结构特点如下:
1、金属结构部分
主梁是由钢板压延成型的U型槽钢,与工字钢组焊成的箱形室腹梁,横梁也是用钢板压延成U型槽钢后在组焊成箱形横梁,为储存运输方便,LD 型的主梁与横梁之间用45#钢制的螺栓(1~5t为M20、10t为M24)连为一体,LX型主梁与横梁之间用45#钢制销轴连为一体。
2、电动葫芦
电动葫芦可起升重物,并沿主梁纵向移动,其结构特点详见有关电动葫芦说明书。
3、运行机构
本产品是采用分别驱动形式,驱制动是靠锥形制电机来完成,传动是采用“一开二闭”式齿轮传动。
LX电动单梁悬挂起重机说明书目录一·产品概况-----------------------------------1 二·外形总图与主要技术参数--------------2 三·安装、调试--------------------------------3 四·使用与维护--------------------------------4 五·电器控制原理图--------------------------5 六·易损件--------------------------------------6一、产品概述1.1 主要技术条件LX型电动单梁悬挂起重机的设计制造遵循《电动单梁悬挂起重机》JB2603-94标准,与CD1、MD1等电动葫芦配套使用,成为一种有轨运行的轻小型起重机。
一般起重机在0.5~5T,跨度3~16m,运行速度20m/min及30m/min,如果有特殊要求的可另外设计制造。
1.2 使用范围LX型起重机工作级别为A3~A5,工作环境-25℃~45℃,相对湿度≤85%,适用在无易燃、易爆物品及腐蚀介质条件工作。
融化金属、剧毒物品慎用!该起重机因其其有结构紧凑、刚性好、操作灵敏、噪音低、无污染、安全可靠等有点广泛用于工矿企业、仓库、料场等场所。
该起重机工作电源:AC 380V 50Hz,也可以根据客户要定制。
1.3 基本结构LX型起重机主要由主梁、横梁、电动小车、电器、起升结构组成。
电动小车、从动小车与CD1型小车通用,具有较好的通用性和互换性。
一般情况0.5t跨度3~16m:1t跨度小于12m:2t跨度小于等于7.5m 时可不配备横梁,也可根据用户需要配备横梁。
横梁轮距随起重机重量及跨度不同而不同。
详细情况见表1、表2、表3.电机电器性能及参数符合JB834、ZJB80013.3及JB/T6391.2有关标准。
起升机构情况详见电动葫芦说明书。
LX电动单梁悬挂起重机说明书目录一·产品概况-----------------------------------1 二·外形总图与主要技术参数--------------2 三·安装、调试--------------------------------3 四·使用与维护--------------------------------4 五·电器控制原理图--------------------------5 六·易损件--------------------------------------6一、产品概述1.1 主要技术条件LX型电动单梁悬挂起重机的设计制造遵循《电动单梁悬挂起重机》JB2603-94标准,与CD1、MD1等电动葫芦配套使用,成为一种有轨运行的轻小型起重机。
一般起重机在0.5~5T,跨度3~16m,运行速度20m/min及30m/min,如果有特殊要求的可另外设计制造。
1.2 使用范围LX型起重机工作级别为A3~A5,工作环境-25℃~45℃,相对湿度≤85%,适用在无易燃、易爆物品及腐蚀介质条件工作。
融化金属、剧毒物品慎用!该起重机因其其有结构紧凑、刚性好、操作灵敏、噪音低、无污染、安全可靠等有点广泛用于工矿企业、仓库、料场等场所。
该起重机工作电源:AC 380V 50Hz,也可以根据客户要定制。
1.3 基本结构LX型起重机主要由主梁、横梁、电动小车、电器、起升结构组成。
电动小车、从动小车与CD1型小车通用,具有较好的通用性和互换性。
一般情况0.5t跨度3~16m:1t跨度小于12m:2t跨度小于等于7.5m 时可不配备横梁,也可根据用户需要配备横梁。
横梁轮距随起重机重量及跨度不同而不同。
详细情况见表1、表2、表3.电机电器性能及参数符合JB834、ZJB80013.3及JB/T6391.2有关标准。
起升机构情况详见电动葫芦说明书。
电动单梁吊车ELECTRIC SINGLE-GIRDER CRANE使用说明书OPERATION INSTRUCTION目录CONTENTS1. 简单介绍 (3)Brief Introduction2. 外形总图 (4)General Outside Drawing3. 性能参数表 (5)Capability Parameter Table4. 安装 (6)Installation5. 使用 (7)Usage6. 维护 (7)Maintenance7. 电气图 (8)Electric Diagram7. 附注 (8)Appendix1.简单介绍Brief introduction1.1 电动单梁悬挂起重机(以下简称起重机)是按标准设计制造的。
与CD1型电动葫芦配套使用。
成为一种有轨运行的轻小型起重机。
其起重量为2吨,跨度为9米,工作环境温度-10℃~+50℃范围内。
为地面操纵形式。
Electric single-girder suspended crane is designed and manufactured in accordance with standard. Type CD1 is fitting with electric suspended crane in using. As a track-traveling light minitype crane, its capacity is 2t,and the span of girder is 9m.The temperature of working environment ranges from -10℃to +50℃.It is operated on the ground.1.2 本产品结构特点如下:This product’s structural characteristic is as follows:1.2.1 金属结构部分Metal structure主梁是用工字钢与槽钢焊接而成,通过连接板与端梁连接。
起重设备(电动单梁悬挂起重机)技术说明一、供货范围我方提供的电动单梁悬挂起重机为成套装置,主要包括(但不限于):移动桥架、电动葫芦、钢丝绳、起升及运行驱动装置、就地控制箱(包括设备内所有连接电缆)和紧固件等。
保证货物在安装、安全可靠运行时不另外需要配件。
二、设计条件·安装场所室内·室内环境温度 0~40°C·起吊速度(双速) ~8/0.8m/min·纵向移动移动速度~30m/min·横向移动移动速度~20m/min·工作时间连续或间断三、性能及技术要求a.我方提供的电动单梁悬挂起重机在室内以连续或间断的方式长期、平稳运行。
要求无故障工作时间不应小于 8000 小时,整机使用寿命不小于 15 年。
b.电动单梁悬挂式起重机的移动桥架应为工字钢与钢板的组合断面梁结构,当额定负荷和电葫芦自重作用在跨中时,其垂直静挠度不得大于跨度的 1/800。
c.必须配备软性钢丝绳,其长度和强度要适应各种负荷条件(包括冲击负荷)安全系数不小于 5。
d.所有的卷筒和滑轮直径至少是钢丝绳直径的 20 倍,在需要的地方要配备导向杆以防绳索扭铰。
e.吊钩最大负荷时的安全系数应不小于 5。
必须配备安全,保护装置,以防吊钩在受载条件下张开。
吊钩必须通过球型旋转轴承后联结到卷筒的滑轮上,以避免装载物旋转时使钢丝绳铰扭起来。
f.起重机桥架移动机构与卷扬装置上均应安装刹车装置,当超载时能自动停车并报警。
g. 卖方提供组装包括电动机、控制器在内的所有电器设备,设备的导线由我方提供并安装。
多相交流电动机的每一相均装置负荷继电器。
四、检验卖方负责设备安装后的负载性能测试,测定其起升速度、运行速度、功率、过载保护、限位保护等,测试时间不得少于 4 小时。
盐城市城西水厂LX型电动单梁悬挂起重机技术规格书二○一五年七月目录一、概述二、主要技术参数三、设计引用规范标准四、主要功能、型式和构造五、起重机的电气部分要求六、起重机的安全保护装置要求一概述本技术规格书中起重机为电动单梁悬挂起重机,盐城市城西水厂改建项目设盐城市城西水厂改建项目,用于起吊额定起重量内各种物件工作。
本起重机为一般电动单梁悬挂起重机,选用的CD1型电动葫芦,不推荐用于高温(>+45℃)和低温(<-20℃)的场所及吊运赤热金属或熔态金属与具有强烈腐蚀性化学气体的工作场所。
二主要技术参数三、设计引用规范标准《起重机设计规范》(GB3811)《起重机械安全规程》(GB6067)《起重机试验规范和规程》(GB5905)《起重设备安装工程施工及验收规范》(GB50278)《钢丝绳电动葫芦》(JB/T9008.1~9008.6)《钢丝绳电动葫芦产品质量分等》(JB/ZQ8004)《钢丝绳电动葫芦安全规程》(JB9009)《电动悬挂起重机》(JB/T2603)《起重机危险部位与标致》(GB/T5052)《电动单梁起重机产品质量分等》(JB/ZQ8012)《电气设备安全设计导则》(GB/T4064)《外壳防护等级的分类》(GB4208)《电气装置安装工程施工及验收规范》(GBI232)《电机外壳防护等级》(GB/T4942.1)《低压电器基本标准》(GB1497)《低压电器基本标准》(GB1497)《优质碳素结构钢技术条件》(GB/T699)《低合金结构钢》(GB/T1591)《形状和位置公差》(GB/T1182-1184)《表面粗糙度参数及其数值》(GB/T1031)《钢结构用高强度大六角头螺栓、螺母、垫圈》(GB/T1228-1231)《钢焊缝手工超声波探伤方法和探伤结果分级》(GB/T11345)《涂装前钢材表面锈蚀等级和除锈等级》(GB8923)《色漆和清漆膜的规划试验》(GB9286)四、起重机的主要功能、型式和构造1、LX型电动单梁悬挂起重机主要由电动葫芦、大车、钢结构、电气设备等组成。
LXQ型
电动单梁悬挂式起重机
说明书
起重量: 1~10t
跨度: 5~14m
XXXXXX有限公司
目录
一、概述 (2)
二、安装 (5)
三、架设 (5)
四、使用须知 (6)
五、调整与维护 (6)
六、润滑 (6)
七、起重机的试验方法和程序 (6)
一、概述:
1、说明书的适用范围
本说明书适用于LXQ型手动单梁式起重机的安装、架设、交工、验收、使用、维护及土建施工设计等参考用。
2、主要用途与特点
LXQ型手动单梁式起重机用于搬运量不大且不甚讲究效率和速度的无电源的仓库、车间或设备检修等处,本产品工作环境温度不得低于-25℃。
3、主要规格、尺寸、基本参数
见图1、表1
(图1)LXQ型手动单梁式起重机外形尺寸图
外形尺寸及技术规格
外形尺寸及技术规格
续表1
4、结构形式:(见图2)
12
34
5
5
1、桥架;
2、传动机构;
3、运行小车;
4、电动葫芦;
5、主从动车轮
(图2)LXQ型手动单梁式起重机结构图
(1) 桥架:是由一根主梁焊接在两个端梁上而构成的,主梁为一根工字钢,端梁是由
两根槽钢焊接而成,手动单轨小车沿着工安钢下翼缘作横向往返移动。
(2) 主从动车轮:1~10吨的主从动车轮均为同一型式,通过心轴支承于端梁的两槽
钢中间,起重机安装时可用垫圈来调整起重机跨度与轨道跨距之差距。
(3) 传动机构:1~10吨传动机构均为同一型式,通过联轴器将各段转轴连成一体,
转动链轮,主动车轮随之旋转,使起重机作纵向往返移动(见图3)。
(4) 电动葫芦:系与本机配套单项产品,其型号为CD 、TV 、PHH 型。
1
5
23
4
1、 主动车轮
2、运行变速
3、运行电机
4、电器
5、从动车轮
(图3)传动机构
二、安装
1、注意事项
a 、起重机运输后,卸车搬运时;应特别注意防止所扭、弯、撞击事故。
b 、搬运时不得直接在地面上拖动。
c 、存放时平稳,并用枕木垫实。
d 、如在较长时间放置在露天时,要遮盖好,妥加防护。
e 、所有零部件、技术资料、应清点保存好。
2、起重机桥架安装
安装前应检查桥架各部件,清除由于运输不当或保管不妥产生的缺陷。
将起重机桥架架平,用经计量单位检定合格的测量器具进行检测,并按JB2603-84规定修正测量数据。
a 、桥架跨度L 的最大偏差△L ≤±5mm 。
b 、主梁上拱度F=L/1000的偏差△F ≤+0.3F 。
c 、主梁旁弯f ≤L/2000。
三、架设
起重机全部调试合格后,可将手动单轨小车安装在主梁上,用铁丝捆固,随桥架一起架设,也可架好桥架后再架设手动单轨小车,架设时可用汽车吊或桅杆、铰车。
这项工作应是专业安装单位或有起重机经验的人员指挥下进行。
四、使用须知
1、使用起重机前,应在无负荷的情况下走动各机构;观察各装置均正常后,方得使用。
2、被吊起的重物,不得超过起重机的额定起重量。
3、起吊物时,必须在垂直的位置;不允许利用移动大车及手动单轨小车来拖动重物。
4、其它操作安全事项,请按JB6067-85《起重机械安全规程》中的有关规定执行。
五、调整与维护
1、经常检查主端梁间、大车纵行机构及手动单轨小车的连接螺栓,否有松动入折断现
象,及时处理。
2、每年检查主梁上拱度,不合格的应分析原因及时修复。
3、手拉葫芦的调整与维护,按该产品的使用说明书规定进行。
4、起重机的金属结构,视前一次油漆情况,可3~5年油漆一次。
5、车轮、齿轮、吊钩及链条等易损件的更换按GB6067-85《起重机械安全规程》中有
关规定执行。
六、润滑
1、开式齿轮听齿面上,涂抹GB49-85牌号的钙基润滑脂,每周一次;每月清洗一次,
如工作环境中粉尘含量大更要经常清洗换注滑脂。
2、大车轮的轴承内,每半年加注一次GB491-85牌号的钙基润滑脂;一般不超过一年
清一次,更换新润滑脂,注入量为轴承空腔容积65~80%。
七、起重机的试验方法和程序
1、无负载试验:走动并检查各运行机构的安全装置,均应灵活、可靠、无异常现象。
2、静负载实验:逐渐加载至额定负荷,走动手动单轨小车沿主梁全长反复运行数次,
然后卸去负荷移至一边,再将手动单梁小车开到小车中间停止。
起升额定负荷距地面10min,测量主梁下挠度应不超过跨度的1/700,卸载后;再起升1.25倍额定负荷,升高距离与悬空时间与上同。
连续做三次,第一、二次允许有少量变形,第三次卸载后桥架不准有永久变形。
3、动负载试验:加载至1.1倍额定负荷,走动起升和纵行机构,反复动作10min,各机构
应动作灵活、平稳可靠,同时检查安全装置的可靠性。
