深业上城超高层幕墙单元板块生产剖析

设分别采用两种形式进行幕墙设计影部分所示超高层玻璃幕墙选摘Stick curtain wall(SCW)and unitized curtain wall(UCW)are two installation methods of glass curtain wall.UCW will take more material cost,processing fee and comprehensive fee than SCW in economic comparison of a super high-rise building project,and the difference in material costs accounts for%of the total difference.UCW is more suitable for super high-rise buildings considering some more factors.This paper analyzes and compares the price of four super high-rise buildings with UCW.The cost of glass and aluminium profiles exceeds percent of the total cost.Key wrods curtain wall in super high-rise buildings,glass curtain wall,unitized curtain wall,the cost of curtain wall单价的组成部分材料费加工费人工费管理费、利润、税金单元式幕墙费用A（元/m2）1139.9014090205.49构件式幕墙费用B（元/m2）860.9290140163.64A/B1.3241.5560.6431.256单价的组成部分材料费加工费人工费管理费、利润、税金费用差值（元/m2）278.9850-5041.85占综合单价差值的比例87%15.6%-15.6%13%由于近年来建筑师设计超高层建筑的风格大多倾向于空于幕墙系统的加工和安装精度要求非常高为进一步研究超高层单元式幕墙的建造成本序号1234567一二三四五费用种类玻璃面板铝型材背衬板胶岩棉连接件、埋件其他辅材材料费加工、运输费人工费综合费（管理费、利润、税金）综合单价项目A 508.94685.74141136.530.9639.7562.951605.8414090275.382111.22项目B 500536.1644.19928.2622.6557.61287.7714090227.671745.44项目C 272615.833.697.3820.5222.6562.951124.914090203.241558.14项目D 483.663269.697.3835.122.6562.951403.2814090244.991878.27项目名称项目A 项目B 项目C 项目D综合单价2111.221745.441558.141878.27风荷载标准值4.12.62.34.4气候区划寒冷地区夏热冬冷地区温和地区夏热冬冷地区人工费胶式幕墙]JGJ。

高层建筑：深圳卓越·皇岗世纪中心项目工程概况：深圳卓越•皇岗世纪中心位于深圳市商务中心区，是一幢地下3层、地上59层的超高层写字楼，建筑面积15万m2，建筑高度268m，14、25和39层设避难层。

外墙装饰主要采用玻璃幕墙、干挂花岗岩和复合铝板。

主楼结构为外围劲性砼钢管柱与（1100～700）mm厚核心筒混凝土结构组合，-3~27层（局部至39层）外框柱为22个矩形钢管混凝土叠合柱、26层～40层2-6轴/2-C～2-D轴为内包十字型钢柱，外围柱从51层到屋面均为斜方钢柱（倾斜度为5.2°）。

型钢采用Q345B圆形钢管、焊接H型钢和焊接箱型结构，混凝土最高强度等级C70，抗渗等级P12和P8，地下室底板厚（600~700）mm，承台最大厚度 6.6m。

于2008年2月15日开工，2009年5月16日封顶。

外墙构造卓越皇岗世纪中心1#楼外墙玻璃，全部采用Low-E热反射节能中空钢化安全玻璃幕墙，Low-E夹胶中空钢化安全玻璃,功能主要表现在：a 、节能性：特别是本工程是采用low—E玻璃作为基片，能将k值（即在温差下,单位面积玻璃传导的热量）减低到1.7w/㎡.℃, 同时能将Sc值(遮阳系数) 降到0.4以下，具有阳光控制功能。

b、隔音性能：中空玻璃本身可以将噪音降低32dB左右。

c、防结露性能：单片玻璃由于K值较大,在室内外温差较大的时候,会造成玻璃内表面出现结露现象,影响玻璃的通透性能,造成视线阻隔,中空玻璃空气层绝对干燥,使其露点达到-40℃,确保玻璃表面不出现结露现象。

d、良好的透射性：玻璃幕墙使用的Low-E中空钢化玻璃中,将Low-E膜放在第二面,这样可以使冬天透过玻璃的太阳光更多些，同时可以反射更多的室内红外线波，减少冬天室内的能耗。

夏天它可以限制更多的太阳热能进入。

选用的玻璃可见光透射比为0.5，有非常良好的透射性能。

层间位置采用埃特板800高封挡楼板结构，埃特板背面因节能减排的要求，粘贴挤塑聚苯乙烯泡沫塑料板，满足规范和设计的要求。

单元板块玻璃幕墙技术总结摘要：国贸中心二期工程总建筑面积约12.3万平方米，包括地库、办公楼和裙房三部分，是一个综合性的建筑。

在办公楼和裙房外围装饰上采用单元式明框结构玻璃幕和部分蜂窝铝板，其中外围玻璃幕墙共约23694平方米，外围幕墙由和兴玻璃铝业（上海）有限公司设计。

关键词：单元板幕墙单元板块式玻璃幕墙施工总结一、工程概况国贸中心二期工程总建筑面积约12.3万平方米，包括地库、办公楼和裙房三部分，是一个综合性的建筑。

在办公楼和裙房外围装饰上采用单元式明框结构玻璃幕和部分蜂窝铝板，其中外围玻璃幕墙共约23694平方米，外围幕墙由和兴玻璃铝业（上海）有限公司设计。

幕墙玻璃为镀膜反射玻璃，单元板块幕墙由新加坡玻璃铝业有限公司制作。

每层共112块单元板块，按不同方位分别编号，其中直位板块76块(宽1500mm)，圆弧板块36(宽1515mm)块。

从主楼四层至F37层外围都是单元板块式玻璃幕墙，标准层共30层，层高3.89米。

二、施工准备1.人员组织：项目部的管理人员和操作人员都必须有较强责任心和专业知识，初期进场进行放线和准备工作约15人，高峰期需30人。

2.材料进场和运输：单元板块玻璃幕由新加坡玻璃铝业有限公司制作，经天津港转运至现场，运输采用专用架子。

现场在吊装楼层安装好卸货用钢平台。

货物到场后用塔吊吊运至钢平台再转运到楼层内。

3.根据玻璃幕埋件布置图复核埋件尺寸，并进行清理，办理隐蔽验收手续。

4.提供有良好通视性的轴线控制线。

5.机具准备：测量机具：激光准直仪、经纬仪、水准仪、水平尺、钢卷尺、钢直尺、万用量角器、游标卡尺。

施工机具：电焊机、单轧吊机、专用吊机、平板车、平板推车、吊船、移动吊机、专用扳手、木锤。

三、施工工艺流程按轴线确定施工控制线→各层埋件中心拉垂直控制钢线→弹板块分界线→板块水平方向拉控制钢线→板块挂件焊接→单元板块吊装→板块垂直水平方向调整→板块接缝注胶→上层板块吊装→检验→安装开启窗→垫泡沫垫套→注密封胶→垫防火材料→检验→清洗→验收四、施工要点1.根据图纸和控制轴线对楼板结构进行水平和垂直方向测量，检查其水平和垂直偏差，确定施工控制线。

深业上城案例今年一月底又去了趟深圳，固定打卡华润万象城后参观了这一年内新开业的万象天地、深圳湾万象城和深业上城。

近两年深圳入市了不少重量级的商业项目，作为深圳最大的城市旧改项目万象天地和华润置地总部楼下的深圳湾万象城自然值得写篇报告聊聊，但今天的这篇文章想聚焦在另一个虽然仍处于人气培育期，不过设计精良、硬件一流的巨型商业综合体项目——深业上城。

在我看来深业上城有点类似东京的六本木hills，是一个以最大商业价值为设计导向的超级城市综合体，项目不仅囊括了传统的办公楼、酒店、高端住宅、商场等部分，还引入了具有文化科技特色的新兴业态商业空间和城市公共活动空间，英文名Upper Hills也有点致敬森公司的味道。

在拥有强大投资实力开发商的支持下，一些颇为大胆而罕见的设计理念也在深业上城中得到采用，使得建筑本身就颇具看点，也用顶配的硬件奠定了未来的发展基调。

延续这一专栏的重点，这篇文章主要想聊聊深业上城的商业建筑部分的规划设计，主要包括商场、屋顶小镇、酒店的设计介绍。

深业上城地块前身是赛格日立厂房，一家生产彩色显像管的电子巨头，但随着电视行业液晶面板技术的更新迭代，工厂连续亏损最终关停，原址土地最终由国资深业集团于2009年承接，成为深圳城市更新中的一个典型案例。

早在30年前《深圳经济特区总体规划（1986-2000）》就提出了福田作为未来的新行政、金融、会展、文化中心，由于和总体规划深度契合，深业上城项目顺其自然的成为了全市重点项目，并被列入深圳特区成立30周年20大城市更新项目的名单，从一开始就有打造标产业升级标杆项目的野心。

有意思的一点是现在深业上城的北侧大块用地同为停产的三星视界工厂，2018年底传出了万科入股20%的消息，是否另一个超大规模的城市更新项目即将启动值得我们期待。

说完了深业上城的前身来分析一下项目的区位背景。

一个优质的商业综合体的选址至关重要，深业上城的区位应该说具有很大的独特优势，却又带着不少难以弥补的天生缺憾，但总体还是瑕不掩瑜。

超高层建筑单元式幕墙设计要点发布时间：2022-05-06T07:30:38.618Z 来源：《新型城镇化》2022年8期作者：傅秀雷[导读] 单元式幕墙，即“第三代幕墙”，为工厂标准化生产。

苏州金螳螂幕墙有限公司江苏苏州 215004摘要：伴随着社会经济的飞速发展，超高层建筑工程越来越多，单元式幕墙以其优良的水密性、气密性，便于安装，满足超高层建筑工程工期要求等优势成为超高层建筑外围护结构的主流。

但是建筑超高、外形新颖等要素使单元式幕墙安装面临全新挑战。

本文基于单元式幕墙设计特点，对其在超高层建筑中的应用进行分析探讨。

关键词：超高层建筑；单元式幕墙；设计单元式幕墙，即“第三代幕墙”，为工厂标准化生产。

伴随着单元式幕墙技术的愈发纯熟，被愈发广泛地应用于超高层建筑围护结构中。

单元式幕墙在安装可吸收层间变位，减少单元变形，且便于进行现场安装，施工工期较短，工程质量可控，因此，在超高层建筑或办公楼建筑围护结构设计中应用单元式幕墙，有利于平衡建筑设计，保证建筑物安全性，提升外装饰美感。

1 单元式幕墙的特点单元式幕墙是在工厂内预先加工组装完成的，其由多个独立单元组成，且进行分类编号后将其运送到施工场地，按照施工安装顺序进行吊装，吊装同步于主体结构施工，一个楼层高为一个单元组件，单元与单元间的结构形式为阴阳镶嵌，也就是单元组件的横框、竖框对插于相邻单元的组件，利用对插形式建构组合杆，继而建构起单元组件接缝。

建筑主体结构上固定单元组件竖框，其荷载从竖框向主体结构进行直接性传递。

从上可见，由于单元式幕墙主要在工厂内完成，可进行批量生产，工作效率与产品质量大幅提升。

将单元式幕墙应用于建筑围护结构中便于施工安装、缩短工期。

2 超高层建筑单元式幕墙设计2.1工程概况某超高层建筑规模为10万平方米，地上41层，地下3层，总高度为200米，该建筑结构为钢结构混凝土框架结构，在外立面装饰上采用单元式幕墙。

下面结合该项目的实际对项目单元式幕墙设计要点进行具体分析。

“深业上城”设计全解析深业上城无论从项目本身的高度、规模、功能量、设计复杂程度到参与设计师团队，都将成为全国范围内最受瞩目的顶尖城市综合体项目之一。

项目类型：城市综合体建设地点：深圳市福田区总建筑面积：938,520㎡容积率：6.98设计时间：2011至今设计单位：华阳国际/SOM/ARQ/URBANUS/ARUP/RLB/MVA/S+M/FO建设方：深业置地有限公司2011年，华阳国际承接深业上城项目，在方案规划及前期研究中，创造性地提出“缝合城市空间”的设计策略——缝合原本割裂的城市孤岛，连接莲花山与笔架山，形成“山谷漫游”的复合型城市地貌。

此策略获得了政府、甲方及专家们的高度认可。

随着项目的深入，SOM、ARQ、URBANUS、ARUP等世界顶尖的设计团队逐步介入项目。

华阳国际作为项目规划、设计及总协调方，与合作团队共同承担南区两座超高层塔楼、三栋高层产业研发用房、一栋高层酒店宴会厅及商业裙房的设计，一起探索复合型城市综合体的新的表达方式。

根据深圳市十二五规划，原来高能耗高污染产业将升级为高增值的总部经济产业，形成创业板上市及拟上市企业的运营总部，因此深业上城定位为“亚洲顶级城市综合体”，其业态包括高端商务公寓、产业研发大厦、超高层办公、奢华酒店及高端购物中心。

基地处于两大自然公园夹心的特殊性，及毗邻深圳CBD、华强北、中心公园的城市背景，规划布局以“缝合原本割裂的城市自然界面”为策略，分别设置两座高架连廊，将莲花山、笔架山两大山体公园联系在一起。

将自然、城市景观引入建筑群的同时，公园和综合体的行为也将相互渗透，使人们得以在“山谷漫游”、“多元商业体验”和“有序办公”中找到平衡。

“它的规划至少要提前10年，我们会在设计上花很多的工夫，在建筑上，在细节上把它做出来。

”深业置地常务副总经理郝继霖相信，深业上城全部落成后，将为城市以及业主创造超出想象的价值。

【设计解析一】美丽的超高层：简约主义的产业研发大厦设计单位：SOM / 华阳国际项目南区规划了两座产业研发大厦，两栋楼高378米和292米的超高层地标产业研发大厦构成震撼的双塔造型，矗立在地块的东南侧。

深圳万科滨海置地大厦锯齿单元幕墙设计剖析摘要：随着建筑行业的飞腾发展，在日益追求建筑外观效果的同时，环保、节能、绿色低碳思维已慢慢贯穿了建筑高楼的每个部位，万科滨海大厦项目不仅完美呈现了高楼大厦漂亮独特锯齿型外衣，也充分考虑了深圳亚热带气候环境，采用锯齿造型的设计，有效降低能源的损耗，最大化提高办公场所的舒适性。

本文对深圳万科滨海大厦幕墙样式进行了介绍，并结合本项目的重难点，对锯齿单元幕墙、内开窗、蜂窝石材的应用、弧形穿孔铝板幕墙的设计及防水思路进行了解析，以供广大幕墙行业内的工程技术人员探讨或借鉴。

关键词：锯齿单元幕墙；蜂窝石材幕墙；弧形穿孔铝板幕墙；内平开窗；1概述万科滨海大厦位于深圳市福田CBD核心商务区之一的车公庙片区，项目以其独特的体量及富有节奏感的立面，打破了滨海大道两侧千篇一律的城市形象；该项目塔楼幕墙标高157.1米，含屋顶层共34层，标准层高4.3米，其中第10层、20层、29层为避难层，避难层层高5.1米。

裙楼幕墙标高30.6米，共7层，层高均为5.1米。

项目实景照片本项目塔楼为单元式锯齿立面幕墙，锯齿一面为石材面板，减少太阳直射，另一面为玻璃幕墙，透明敞开保持室内的采光。

锯齿幕墙封闭的部分隔热性较好，在阻挡了阳光直射的同时仍然提供了对外的视野，同时穿孔板结合内开窗的设计，不仅美化了外立面，也满足了自然通风要求，创造出一个舒适的室内环境。

裙楼大堂延续塔楼锯齿的思路，通过不锈钢包钢龙骨做成大跨度锯齿幕墙，简洁大气，同时结合了石材幕墙，不锈钢吊顶幕墙，玻璃幕墙，让裙房与塔楼相互嵌套、穿插，做了形体错动、架空等动作，丰富了建筑的体形与视觉关系，从不同方向看，呈现不同效果。

下面笔者对万科滨海大厦幕墙锯齿单元幕墙系统设计进行介绍，以供广大幕墙行业内的工程技术人员探讨或借鉴。

项目实景照片2设计剖析为体现建筑设计风格，幕墙设计在尊重建筑师原有的设计思想及风格的前提下，保证结构的安全性、保持立面效果的完整性和提高材料利用率达到最佳经济性为目标，通过完善的节点设计及科学的计算来确保结构的各项性能，同时在外观效果上达到建筑师、业主精品工程的要求。

幕墙工程初步分析报告范例一、项目概况幕墙工程是一项重要的建筑装饰工程，通常用于大型商业建筑、办公楼、酒店等场所。

该工程主要包括幕墙设计、制造、安装等环节，旨在提供建筑物外表面的保温、隔音与美观。

本报告将对幕墙工程进行初步分析。

二、工程需求1.建筑风格：该幕墙工程所在建筑主体风格应与周围环境相协调，同时体现现代化、时尚性和简洁感。

2.材料需求：考虑到环保与节能要求，建议采用具有良好隔热性能的玻璃幕墙材料，如中空玻璃或夹层玻璃。

3.视觉效果：幕墙设计应注重视觉效果，可以采用变化的色彩、形状和交错的线条等元素，以增加建筑物的美感和吸引力。

三、分析与评估1.技术可行性：通过分析建筑物结构和特点，确定幕墙工程的技术可行性。

确保该工程所需的材料和施工技术能够满足工程需求。

2.可行性研究：进行可行性研究，评估幕墙工程对建筑物其他系统的影响，如供暖、通风等系统的布置和调整，以确保整个建筑的功能与效能。

3.预算评估：对幕墙工程进行预算评估，确定工程所需的材料和人力成本，以及工程周期。

四、风险评估2.环保风险：幕墙工程所使用的材料对环境的影响也值得考虑，选择符合环保要求的材料，减少对环境的负面影响。

3.维护风险：幕墙工程需要定期进行维护与保养，需要制定合理的维护计划，以延长幕墙的使用寿命。

五、结论与建议通过对该幕墙工程的初步分析，可以得出以下结论和建议：1.建议采用具有良好隔热性能的玻璃幕墙材料，如中空玻璃或夹层玻璃，以满足节能与环保要求。

2.幕墙设计应注重视觉效果，增加建筑物的美感与吸引力。

可以运用变化的色彩、形状和线条等元素，提高建筑的艺术感。

4.可以进行更详细的可行性研究和预算评估，以提供更准确的决策依据。

综上所述，幕墙工程的初步分析结果显示其技术可行性和经济可行性较高。

然而，仍需要进一步深入研究和评估，以确保工程的顺利进行和质量的保障。

超大单元板块幕墙高品质呈现摘要：单元板块是现代超高层建筑幕墙结构体系，它是建立在以框剪、框筒等结构体系基础上的围护结构，同时具有装饰功能。

而超大单元板块是现代建筑高速发展，对建筑外观、造型、空间提出更高的要求的产物。

关键词：超大单元板块；外观；造型；引言：城市现代化建设过程中，建筑行业发展迅速，人们对建筑外立面装饰效果关注度不断提高。

业主及建筑师对建筑外观造型提出新要求,为了满足外观造型效果开始广泛应用超大规格玻璃幕墙。

在实际工程中，项目因建筑造型复杂或者结构受力原因，采用传统的铝合金龙骨插型单元式幕墙无法满足设计要求，需要设计人员结合装配式理念和插接型单元式幕墙特点进行组合设计，形成钢龙骨与铝龙骨组合式的超大单元板块。

本文结合深圳悦彩城幕墙项目工程案例，对钢铝组合式超大板块单元式玻璃幕墙的设计特点进行分析和总结，供广大幕墙工程设计人员参考。

1项目概况深圳悦彩城（北地块）项目位于深圳市罗湖区，涵盖甲级写字楼、城市级屋顶花园、幼儿园等多元业态，其中塔楼装饰线条规则变化形成飘带的立面效果，整体造型错落有致，简单又不失变化，富有较强的立体感。

图1塔楼不锈钢装饰线条效果图2塔楼超大单元板块的构造特点塔楼超大单元板块宽3m、高4.5m，重量约2000kg；其规格尺寸相对目前其他工程所装饰的幕墙单元，为超高、超大单元板块。

超大单元是悬挑550mm不锈钢装饰飘带的十字相交的纽带，是整个外观点睛之笔。

为了满足构造要求，单元板块的中挺是160x8x6mm厚的镀锌十字钢通。

图2现场首样单元安装3塔楼单元板块不锈钢装饰线条塔楼单元板块上每隔3层有像飘带一样渐变的横向和竖向不锈钢装饰线条，横向不锈钢装饰线条最大挑出550mm，最小挑出200mm，每隔6个分格渐变一次。

同样竖向不锈钢装饰线条每隔3层渐变一次，竖向不锈钢装饰线条与横向不锈钢装饰线条相交形成塔楼独特的飘带网格造型，这是悦彩城北塔的一大亮点，也是难点。

图3不锈钢装饰线条3D模型3.1不锈钢装饰线条节点深化难点从招标图的塔楼节点图显示得到单元板块的不锈钢装饰线条宽度153mm和长度550mm，不锈钢装饰线条龙骨是由100x50x5mm的钢通和20mm厚链接钢件组成，这样大型的不锈钢装饰线在施工和安装的方面难度非常大，对抗风压要求很高。

深业上城超高层幕墙单元板块生产剖析摘要：本文主要对深业上城超高楼的幕墙单元板块生产进行了简要介绍。

结合本项目结构的特殊性，有针对性的对塔楼标准单元板块及转角单元板块的工艺生产、质量控制、运输进行了详述。

此外本文还简单介绍了该项目的单元板块生产过程中的注意事项及生产、运输的要点难点，以供广大幕墙行业内的生产管理人员、技术人员探讨或借鉴。

关键词：幕墙生产；幕墙运输；质量控制；标准板块；转角板块1、概述深业上城高楼地处深圳市福田中心区，坐拥三大中央公园，北眺塘朗山景，南临笋岗西路和中心公园，东临皇岗路和笔架山公园，西临彩田路和莲花山公园，通过立体交通及业态组合缝合城市孤岛，旨在打造“自在、自如、自得”的集产业研发、公寓、酒店、商业于一体的城市综合体。

项目专注于通过创意设计、产品创新和品质塑造，引领“尚上生活”。

另外作为深圳地标性建筑，其最大的不同点就是将城市、自然、生活融为一体，地块南区商业规划衣食住行一应俱全。

商业MALL包括三个部分：有汇聚国际一线品牌的品牌街；有业态丰富，尺度宜人的集中商场；有个性独特，集合传统空间及现代创意的室外购物休闲体验小镇。

商场上拥有独特的LOFT，同时项目规划了两座产业研发大厦，塔楼一约390米，塔楼二约300米（如图1所示）。

深业上城超高塔楼幕墙系统外形简洁，主要通过内部空间和外立面高水准细节设计来展现建筑优雅魅力。

结构系统上采用在超高层建筑上国际流行的“巨柱体系”，同时为了降低风荷载，在塔楼四角做了内凹处理。

塔楼的外立面为纯净的全超白玻璃幕墙，玻璃板块分隔为3米，达到通常分隔（1.5米）的两倍，为用户提供通透无遮挡的视觉效果。

本工程主要幕墙形式有：标准板块和转角板块，数量分别约为3300个和470个。

下面笔者就该大楼幕墙生产进行简单介绍，以供广大幕墙行业内的生产管理人员、技术人员探讨或借鉴。

2 标准单元板块的生产分析2.1标准板块的生产工艺、加工设备本工程主要单元板块为标准板块，宽度为3米，高度有4.5米、5.2米、6米三种。

浅析单元式幕墙在超高层建筑工程中的应用和优势张先超摘要：随着城市的建设与高速发展，楼宇越来越高，济南绿地中心、上海中心大厦632米、北京中国尊大厦、天津周大福大厦500米、沙特阿拉伯的王国塔1000米，这些超高层建筑的外表都采用了单元式幕墙，这充分显示了单元式幕墙在超高层建筑中的应用越来越广泛。

鉴于此，文章重点就单元式幕墙在超高层建筑工程中的应用进行研究分析，以供参考和借鉴。

关键词：单元式幕墙；超高层；建筑工程；应用；优势引言改革开放以来，各行业得到了快速的发展。

对建筑行业而言，建筑工程的环保以及人性化要求不断的提高，建筑技术也走向了较为环保和节能的发展方向，在这种要求下，功能较多、技术较为高档的单元式幕墙就成为了建筑行业的新宠，特别是对于超高层建筑工程而言，单元式幕墙的应用具有更大的优势。

1单元式幕墙概述单元式幕墙主要是指建筑工程施工中，利用墙面板和支撑框架，构建空间单元。

这一过程中，通过与建筑物主体结构进行搭配，能够以单元组合式幕墙和窗间墙单元式幕墙的方式，更好地满足高层建筑实际需要。

单元式幕墙在高层建筑中应用，具有施工简便、管理方便、提升建筑质量的优势，单元式幕墙的具体情况如图1所示。

图1单元式幕墙示意图2单元式玻璃幕墙的优势分析单元式玻璃幕墙是由单元组件组装形成的单元板块相互插接构成的外围护幕墙。

单元式玻璃幕墙是在建筑的主体结构上直接支撑单元组件的竖框，单元组件竖框高度一般为一个楼层高。

单元式玻璃幕墙多采用公、母型材，将每个单元组件的左右框和上下框相互插接分别形成竖向和横向组合杆，用接缝连接各个幕墙单元，从而形成整幅幕墙。

幕墙单元在工厂完成组装，现场完成安装。

在工厂组装过程中，它将玻璃、铝框、保温隔热材料、防水材料及装饰面料组装成幕墙单元，将组装好的幕墙单元运送至施工现场进行吊装装置。

单元式玻璃幕墙将建筑物的外围护墙的保温、隔热、防水等使用功能与建筑物的装饰功能有效地结合起来，因为单元式玻璃幕墙的组装主要是在工厂内进行，在施工现场工作量较小，施工方便快捷、工期较短，并且具有建筑物整体效果明显、装饰特点鲜明、结构性极强的优点。

深业上城项目景观设计分析发表时间：2017-07-27T16:13:56.597Z 来源：《防护工程》2017年第8期作者：林敏洪[导读] 深业上城项目位于深圳市福田中心区赛格日立工业园旧址，毗邻中心公园、笔架山公园、莲花山公园三大公共绿地。

深圳市北林苑景观及建筑规划设计院有限公司广东深圳 518000摘要:文章通过对深业上城（城市综合体项目）的景观设计案例的分析，论述了在面对复杂的城市环境当时，景观设计是如何采取针对性的策略来解决实际问题。

文章分别从概念衔接，空间组织，细节表达等不同层面论述项目是如何从概念变成现实。

因应项目所处区位及定位、规模，本案可为当今城市综合体景观设计提供一个可供参考的范例。

关键词：深业上城，城市综合体，景观设计1、项目概况：深业上城项目位于深圳市福田中心区赛格日立工业园旧址，毗邻中心公园、笔架山公园、莲花山公园三大公共绿地。

根据深圳市十二五规划，该工业区未来将发展提升为中心区总部经济产业区，形成创业板上市及拟上市企业运营总部。

该项目也被开发商定位为亚洲顶级城市综合体，业态类型多样。

深业上城项目是集高端商务公寓、大型购物中心、产业研发大厦、商务办公、奢华酒店等一体的复合型城市综合体。

该项目室内外的景观设计集合了多家公司的创意而成，同时也是一线城市的工业用地旧改项目，其对空间的规划及具体细节的设计对同类型的商业开发项目而言，有一定的参考价值。

深业上城项目分为南北两个区，整体规划由SOM建筑设计事务所完成。

北区为高端商务公寓，它的景观设计由香港嘉柏公司和北林苑联合完成，已于2016年交付使用。

南区室外景观主体部分由美国 Field Operation（简称FO）负责；二层景观由香港ARQ公司负责；LOFT的四层景观部分由都市实践主持设计；其余部分由北林苑完成。

2、项目的空间规划设计2.1 南区整体规划概念及景观规划设计南区基址用地东西长约440米，南北宽约230米；周边有皇岗路、新洲路、笋岗路三条城市主干道经过，但也将项目与相邻的几大公园绿地割裂开来。

深圳华侨城大厦幕墙技术重难点解析摘要：本文对深圳华侨城大厦的幕墙样式进行了介绍。

并结合本项目的重难点，对错缝式单元幕墙、羽翼幕墙、钻石体单元幕墙、跨层拉索幕墙、驳接全玻幕墙的设计思路和施工考虑进行了剖析，以供广大幕墙行业内的工程技术人员探讨或借鉴。

关键词：幕墙设计；错缝式单元幕墙；拉索幕墙；驳接全玻幕墙；羽翼幕墙1 概述深圳华侨城大厦工程位于广东省深圳市南山区，是一幢以甲级写字楼为主的综合性大型超高层建筑。

地下五层，地上为塔楼和裙楼。

塔楼层数为60层，主体结构高度为282.5米，塔尖幕墙高度为300米，功能包括商业、办公、会议中心、餐饮等；裙楼层数为3层，结构高度为21.05米。

本项目塔楼为单元式幕墙，由A、B、C三种幕墙系统组成，其中A系统竖向为错缝式单元，并且只在层间设有横向分格，B、C系统为整层通高玻璃，构造清新整洁；同时钻石切体的立面造型也能给人优雅生辉的观感；精致的细部，别出心裁的渐变羽翼造型呈现出建筑的韵律感；加上各部位细节上的处理，创造出一种积极向上的建筑形体。

其中塔楼大堂为三层通高的拉索幕墙，裙楼由五栋全玻幕墙、不锈钢板幕墙、玻璃雨蓬、玻璃百叶幕墙组成，营造出的晶莹感像是俯在地面上的五颗钻石；下面笔者对该大厦幕墙系统设计进行介绍，以供广大幕墙行业内的工程技术人员探讨或借鉴。

2 设计与施工剖析为体现建筑设计风格，幕墙设计在尊重建筑师原有的设计思想及风格的前提下，保证结构的安全性、保持立面效果的完整性和提高材料利用率达到最佳经济性为目标，通过完善的节点设计及科学的计算来确保结构的各项性能，同时在外观效果上达到建筑师、业主高品质的要求。

下面笔者对本工程中采用到的幕墙系统进行技术重难点剖析。

2.1 错缝式带羽翼的单元幕墙设计与施工塔楼南、北面为错缝式羽翼单元幕墙，是本项目面积最大的幕墙体系，单元做法采用传统的横滑型内排水系统，其中羽翼造型为梯形，分别设置在横向与竖向，并有7种不同尺寸搭配组合，羽翼材料采用15mm厚铝合金，整个立面效果富有韵律气息（详见图一）；其主要重难点：①15mm厚铝合金羽翼连接方式：羽翼悬挑最大尺寸有360mm，连接上为了其受力更加合理，在铝龙骨前端设置一条筋用于固定羽翼，使羽翼外侧边到连接点尽量缩短，以减小受风时对连接点产生的弯矩（详见图二）；连接处羽翼设置成双卡式插接，再通过螺钉进行紧固，使羽翼与立柱更好的融为一体，提高受力性能，同时螺钉设置在明框扣盖的侧面，不仅满足后期羽翼的更换条件，而且螺钉隐藏在不可视位置，使外立面整体效果干净（详见图二）；横向与竖向羽翼交接处，为了避免不平整，且保证拼接密实，在竖向羽翼上端开设螺纹孔，采用螺钉将横、竖羽翼连成一体，受力上可以相互起到帮助，效果上不管近看与远看都显得格外精致（详见图二）；②错缝式单元电梯预留口的收尾做法：错缝单元式幕墙里，为了保证前期电梯口以外的单元板块能有序的安装，通常电梯预留口处的边部板块，会出现上板块挡住下板块的情况，使下板块的上横料交接处欠缺安装横滑块和打密封防水胶的操作空间，而且板块安装难度大；为了更好的简化单元板块安装和便于现场操作，突破传统板块的约束，将电梯口最边部单元板块的上横料进行两段分离，其中一段预先固定在邻边板块位置，巧妙的避开了上板块对其安装横滑块的空间影响，有效的提高了安装效率，也保证了单元式幕墙体系的防水性能、受力性能；（详见图三）2.3 大堂拉索幕墙设计与施工拉索幕墙有着通透性好，占用空间小等特点，在建筑幕墙里也是得到广泛使用；本项目塔楼1~3层大堂采用的为单索幕墙，拉索竖向总高度15.3米，横向分格1.8米，玻璃高度按一层楼高设置，为5.1米，整体分格较大、转角较多，在设计过程中需要更加谨慎，主要涉及以下几点：①与主体的连接形式：由于单索幕墙对主体的支座反力较大，在工程前期需及时提供相关反力给结构院复核主体结构受力；另外首层埋件如果采用传统的板埋，锚筋将会很长，混凝土椎体破坏计算也难以满足，埋件会无比巨大，对现场埋件施工难度很高；为了更好的保证受力，本项目采用钢埋件与主体钢梁焊接方式，在主体还未浇筑之前，将钢埋件与主体钢梁进行焊接，并与主体钢筋精心配合，预留好穿钢筋的孔位，这样使钢埋件与主体融为一体，受力性能好；拉索上、下钢支座都是与主体直接焊接，需选用与主体焊接部位一样的钢材质Q345B，这样才能更好的保证焊缝质量；②拉索变形状态的考虑：由于单索幕墙受风状态时变形较大，设计时一定需重点考虑其伸缩空间：（1）首先胶缝需预设能满足变形的宽度，竖索+横索位置采用16mm，单独竖索位置根据计算需采用20mm；（2）玻璃面板的固定方式，考虑玻璃高度较大，如果采用不锈钢夹板形式，将不能满足角度调节的需求，通过计算及放线模拟，最终选用驳接件固定方式；（3）转角部位，由于玻璃一边固定在拉索上，一边固接在主体混凝土柱，为了满足受风状态时挠度变形的调节，驳接爪头需选用可旋转角度大的；2.4 隐藏式驳接全玻幕墙设计与施工驳接全玻幕墙有着效果通透、简洁等优越性，因此，驳接全玻幕墙也是越来越受建筑师的青睐，现本项目裙楼5个小体块的幕墙形式就为驳接全玻幕墙；而目前，玻璃面板位置的驳接件通常都是采用玻璃肋外夹钢板形式，使玻璃幕墙整体略显繁杂，空间感较差，综合考虑以上问题，本项目设计了一种新型的隐藏式驳接全玻幕墙；具体重难点如下：①隐藏驳接件的设置：为了驳接全玻幕墙更加简洁和展现一体化设计的科技感，及整体性能更好，本项目玻璃肋使用三片夹胶玻璃，夹胶膜采用SGP；具体做法，在驳接件位置的玻璃肋中片玻璃，设置一个避让驳接件的凹口，将驳接件隐藏到玻璃肋内侧，为了使凹口位置保证夹胶膜的完整性，玻璃合片时，将不锈钢驳接件一并组装，这样既避免了玻璃肋自爆后驳接件脱落的危险性，同时减少了现场的安装工序，也使玻璃肋与连接件浑然一体的感觉，整体明净、纤细而不失稳重、建筑效果非常好（详见图七）；②支座连接样式：由于玻璃面板与玻璃肋重量都较大，连接方式更需重点考虑：（1）玻璃肋上的螺栓孔，结合玻璃加工及受力要求，孔边距需预设一定的余量；（2）螺栓与玻璃肋连接处采用4mm厚专用铝套管，解决了传统的尼龙套管易老化问题，增加了耐久性和安全性；（3）钢连接件采用直接与主体埋件焊接固定，使受力更加刚性，同时避免叠加误差和长期受压导致的下沉；（4）由于钢连接件在室内可见区域，为了保证室内统一效果，采用1.5mm不锈钢从两侧进行包饰，固定点设置在上侧，整体效果稳固、简洁（详见图八）；3 结束语本幕墙工程综合考虑了建筑的美观性、安全性，通过精心设计，把控好每一个细节，完美的呈现了建筑靓丽的造型，并对错缝式羽翼单元系统、拉索幕墙、驳接全玻幕墙的设计及构造进行了详细的经验分析，为今后这类工程的设计及施工提供了参考与借鉴。

深圳这个享有“设计之都”美誉的城市，从来都不缺少创新的精神，在很多方面往往成为第一个吃螃蟹的人。

而UHPC最早在国内幕墙工程上的应用项目也诞生于深圳，它就是深业上城。

深业上城位于深圳市福田中心区东北角，定位为亚洲顶级城市综合体，包括高端商务公寓、LOFT、产业研发大厦、全球顶级奢华酒店文华东方、精品酒店及大型综合购物中心为一体的城市综合体。

作为国内首例UHPC幕墙项目，其幕墙形式为外立面规格高2833*宽1640毫米UHPC格栅，内立面为高5200*宽4600毫米玻璃幕墙，面对新材料，新工艺，其施工难度及技术要求都极具挑战。

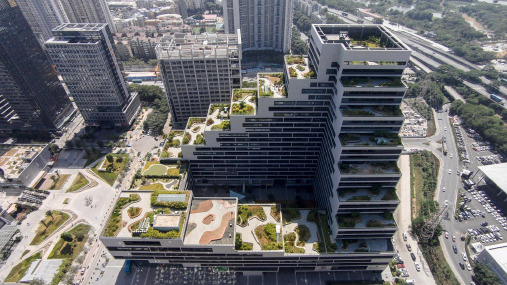

UHPC幕墙应用概述2833*1640mm规格的UHPC镂空格栅单元幕墙系统深业上城局部鸟瞰图© 曾天培深业上城幕墙采用新型材料，施工工艺复杂，流程多，要求精度非常高，当时在国内应用还属首例。

UHPC是一种超高性能的纤维增强混凝土，这类混凝土不同于普通的混凝土，因为它的抗压大于120MPa，具有非常高的耐久性和在弯曲荷载下的延性破坏模式，这些性能使立面效果非常丰富，体现了现代科技的美感。

深业上城A区外走廊“拧麻花”样式格栅© 曾天培作为首个国内幕墙工程应用，其灰白色“拧麻花”的格栅样式，将UHPC 材料本身的性能发挥到极致。

UHPC镂空格栅幕墙系统主要位于深业上城外立面北面4层及以上部位，南面6层及以上部位。

主要采用2833*1640mm标准尺寸的UHPC镂空格栅单元，通过螺栓固定在T型钢上，整个立面共一万多平方米，采用单元式整体构造，共约2300品。

其中8根格栅的单品重量为300kg，10根格栅的单品重量为340kg。

UHPC工艺原理UHPC幕墙体系通过螺栓连接，龙骨体系吊挂在上部楼层混凝土结构上深业上城A区南立面格栅幕墙© 曾天培项目采用幕墙悬挂受力系统，楼层混凝土主体与T型钢连接形成一个整体的框架，使幕墙在振动的过程中，基层T型钢结构整体位移。
